【其他行业标准】 建筑小区塑料排水检查井应用技术教程(附条文说明)

CECS227:2007

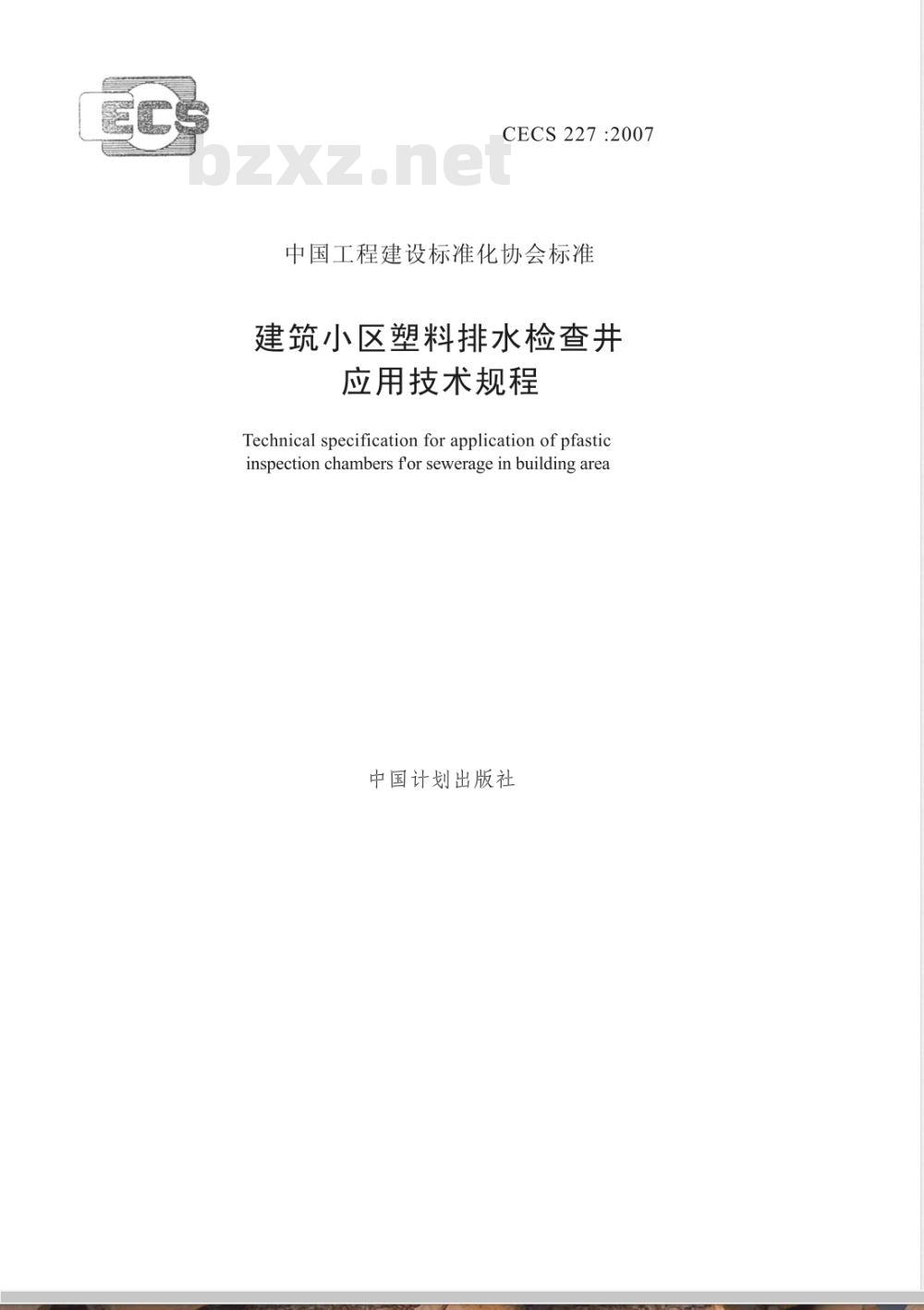

中国工程建设标准化协会标准
建筑小区塑料排水检查井
应用技术规程
Technical specification for application of pfasticinspection chambers for sewerage in building area中国计划出版社

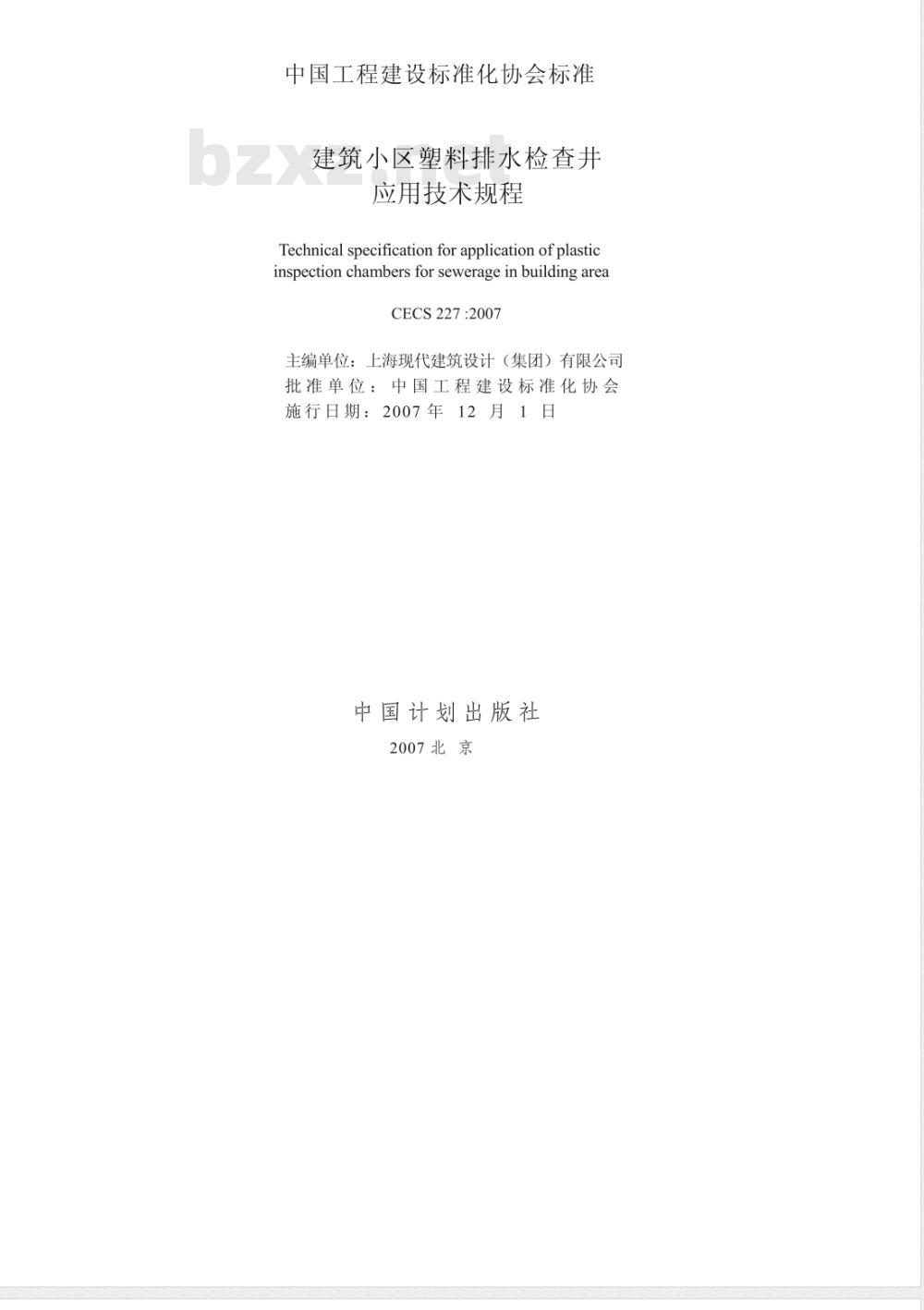

中国工程建设标准化协会标准
建筑小区塑料排水检查井
应用技术规程
Technical specification for application of plasticinspection chambers for sewerage in building areaCECS227:2007
主编单位：上海现代建筑设计（集团）有限公司批准单位：中国工程建设标准化协会施行日期：2007年12月1日
中国计划出版社
2007北京

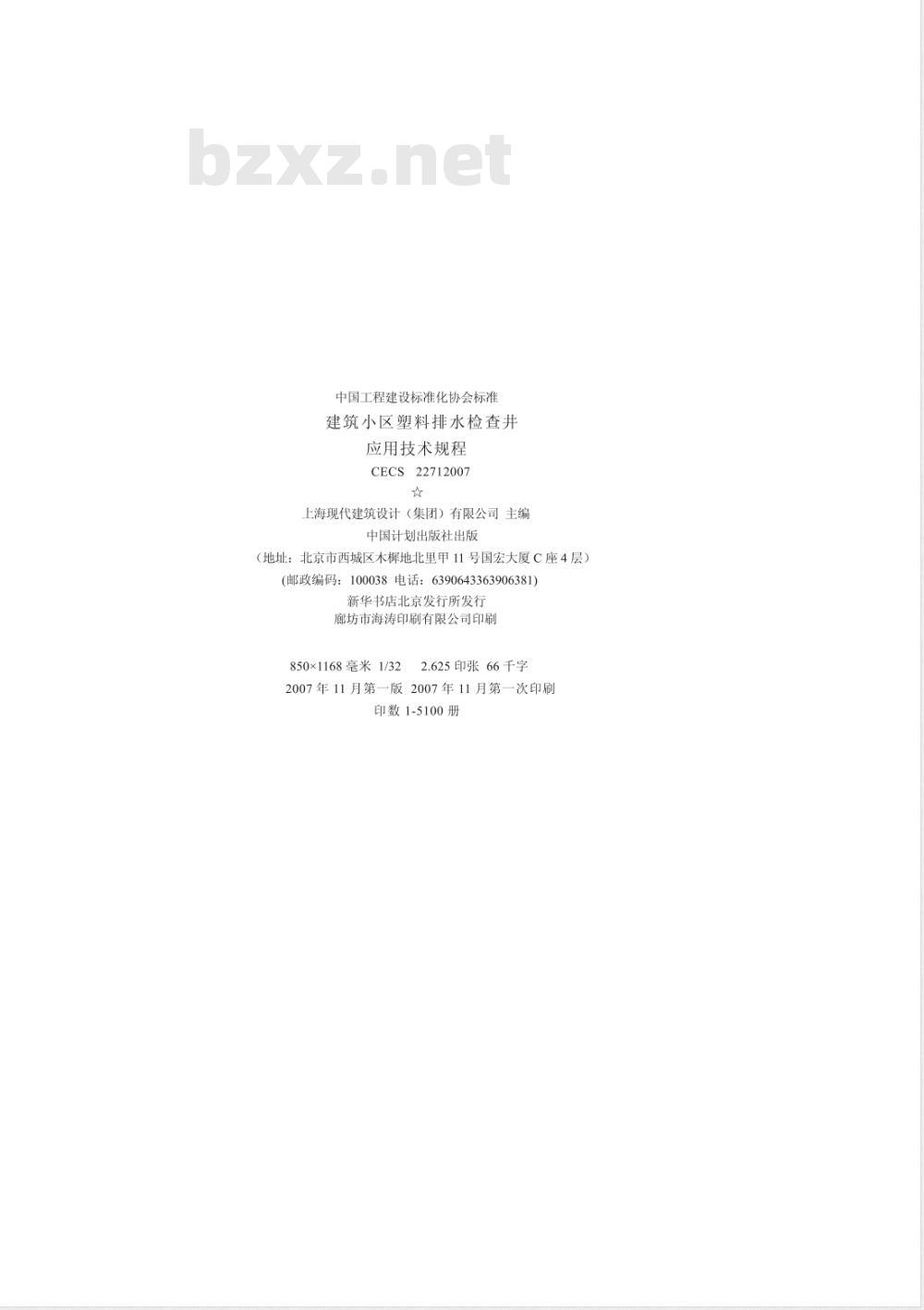

中国工程建设标准化协会标准
建筑小区塑料排水检查井
应用技术规程
CECS22712007
上海现代建筑设计（集团）有限公司主编中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
廊坊市海涛印刷有限公司印刷
850×1168毫米1/32
2.625印张66千字
2007年11月第一版2007年11月第一次印刷印数1-5100册

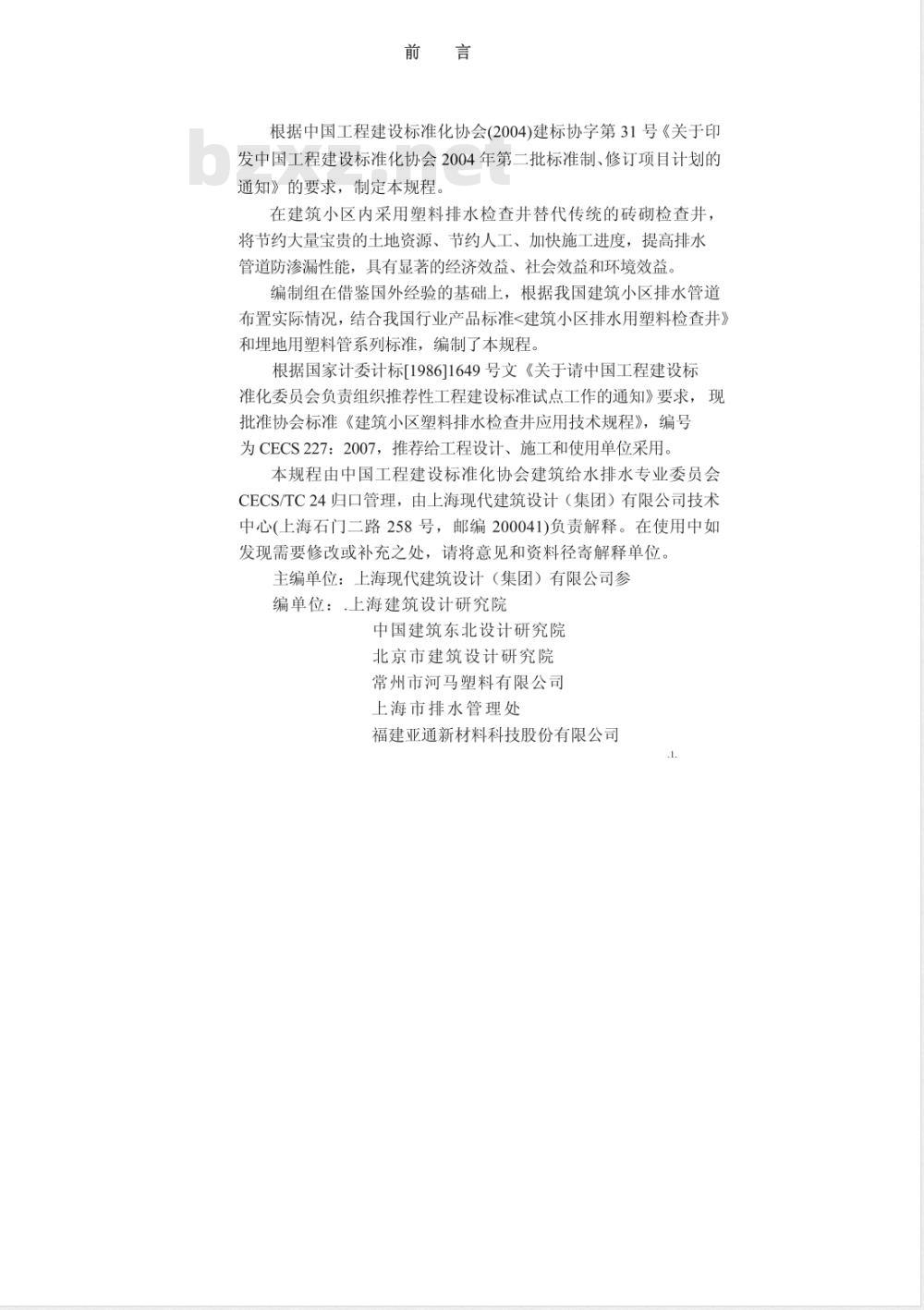

根据中国工程建设标准化协会(2004)建标协字第31号《关于印发中国工程建设标准化协会2004年第二批标准制、修订项目计划的通知》的要求，制定本规程。
在建筑小区内采用塑料排水检查并替代传统的砖砌检查井，将节约大量宝贵的土地资源、节约人工、加快施工进度，提高排水管道防渗漏性能，具有显著的经济效益、社会效益和环境效益。编制组在借鉴国外经验的基础上，根据我国建筑小区排水管道布置实际情况，结合我国行业产品标准<建筑小区排水用塑料检查井》和埋地用塑料管系列标准，编制了本规程。根据国家计委计标[198611649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》要求，现批准协会标准《建筑小区塑料排水检查井应用技术规程》，编号为CECS227：2007，推荐给工程设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑给水排水专业委员会CECS/TC24归口管理，由上海现代建筑设计（集团）有限公司技术中心（上海石门二路258号，邮编200041)负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：上海现代建筑设计（集团）有限公司参编单位：，上海建筑设计研究院中国建筑东北设计研究院
北京市建筑设计研究院
常州市河马塑料有限公司
上海市排水管理处
福建亚通新材料科技股份有限公司.1.

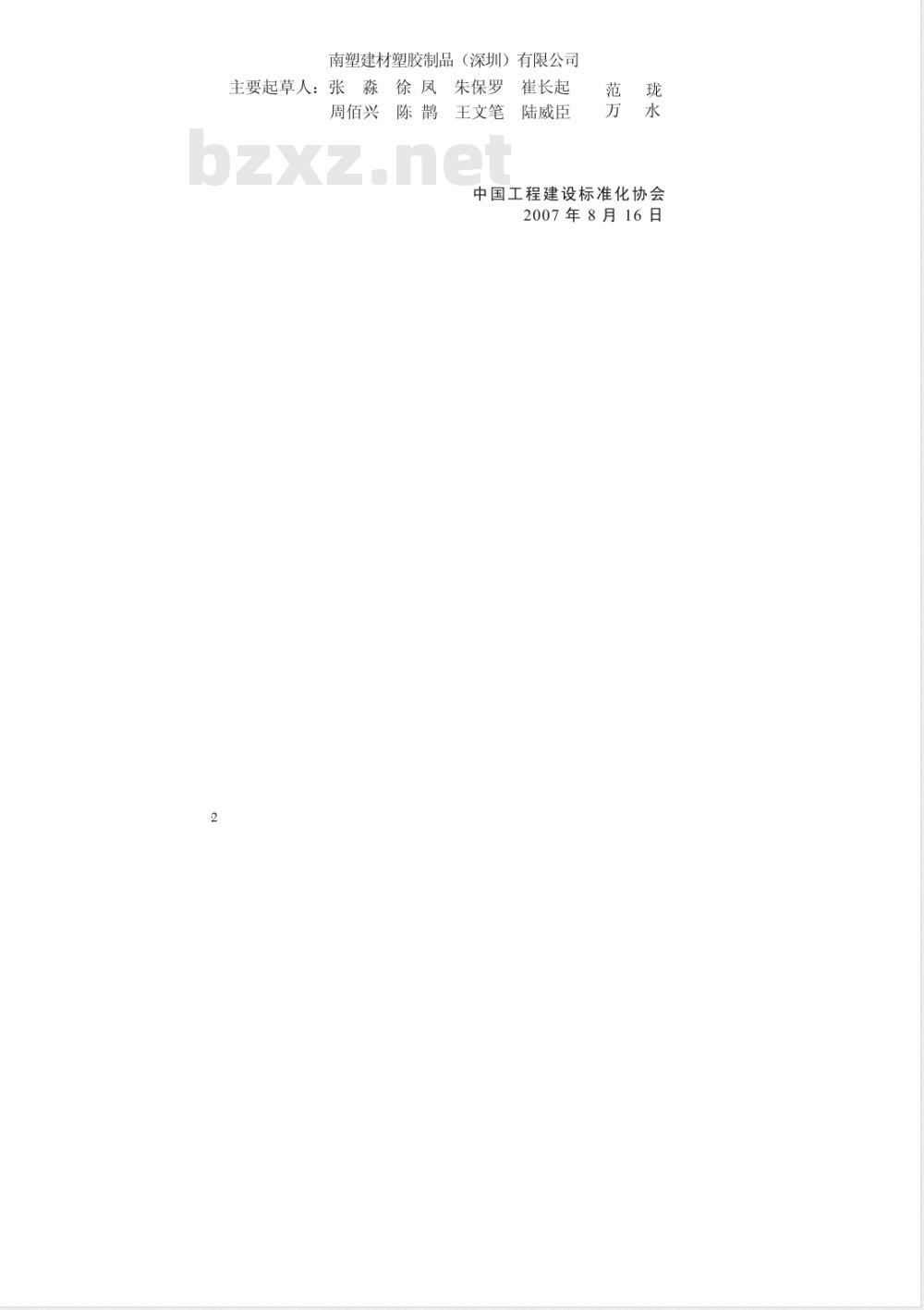

南塑建材塑胶制品（深圳）有限公司泰?徐凤? 朱保罗
主要起草人：张
周佰兴陈 鹊
王文笔
崔长起
陆威臣
中国工程建设标准化协会
月16日
2007年8月
1总则
2术语和符号
2.1术语，
2.2符号..
3材料..
3.1塑料排水检查井
3.2弹性密封材料及胶粘剂..
4排水系统设计
4.1建筑排出管布置
4.2建筑小区排水管道总体设计
5检查井部件选用.bZxz.net
5.1井座选用.
5.2井筒选用
5.3配件选用
5.4井盖选用
6力学计算.
6.1回填土下电力计算.
6.2抗浮计算
6.3抗拔计算
7检查井安装
7.1编制塑料排水检查井工程备料表7.2井坑与基础
7.3检查井接管安装
7.4井筒安装
7.5回填，
...(2)
...(6)
.（7)
... (8)
...(11)
..（12)
.（15)
..(17)
..(17)
...(19)
..(21)
..(23)
..(23)
...(23)
..(26)
..(26)
7.6井盖安装
8质量检验与验收
8.1产品质量检验
8.2工序质量检验
8.3峻工验收-
9维护、保养....
附录A塑料排水检查井井座规格
附录B塑料排水检查井井盖规格
附录C塑料排水检查井配件种类规格附录D塑料排水检查井工程备料表本规程用词说明，
附：条文说明
++.++.++.+
...+-+++...
..（29)
..(29)
..(31)
...(33)
....(34)
....(42)
......(44)
...(49)
1总则
1.0.1为合理应用塑料排水检查井，确保工程质量，满足建筑小区排水的要求，制定本规程。
1.0.2本规程适用于建筑小区（居住区、公共建筑区、厂区等）范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m不下并操作的塑料排水检查并工程的设计、施工、验收和维护保养
本规程不适用于建筑小区混凝土或钢筋混凝土管道的连接。注；当工业企业排除工业废水采用塑料排水检查井时，应根据工业废水性质选择井座、井简和橡胶密封圈的材质。1.0.3塑料排水检查井选用的材料、配件等应符合国家、行业标准的要求口
1.0.4塑料排水检查井工程除应执行本规程外，尚应符合国家、行业和本地区有关标准的规定。
2术语和符号
2.1术语
2.1.1封#出管buildingdrain，outletpipe从建筑物内（或外墙）至室外检查井的排水横管段。2.1.2接户管buildingunitepipe布置在建筑物周围，与排出管检查井相接的排水管道。2.1.3干管main pipe
小区排水管道系统中，连接若干根排水支管的主要排水管道。2.1.4支管branchpipe
小区排水管道系统中，除了干管、接户管、排出管以外的任何部分管道。
2.1.5水流偏转角angleofturningflow水流原来的流向与其改变后的流向之间的夹角。2.1.6管顶平接horizontalconnectionofpipeclimax两种及两种以上不同的管径的排水管道在连接处管内顶齐平的连接方式：
2.1.7平壁实壁管plain-:fullwallpipe管内外壁光滑，管壁为均匀密实的管材。2.1.8乎壁结构壁管plain-structurewallpipe内外壁光滑平整，中间层轴向或横断面分布的多子L或充满低于外壁材质密度的管材。
2.1.9双壁波纹管doublewallcorrugatedpipe管壁为双层中空结构，其内壁光滑平整，外壁为等距排列的梯形或弧形的管材。
2.1.10环刚度ringstiffness
管道抵御环向变形能力的量度，单位为kN/m2。2.1.11井座 chamber body
检查井底部带有连接排水管道接口的部分。2.1.12井简raiser
连接井座的上升通道部分，
2.1.13井盖chambercover
检查井井口可移动部分，用于开启或封闭井口。2.1.14盖座coverframe
固定和支承井盖的基座。
2.1.15防护盖座chambercoverforpiotect盖座设置在井筒周围混凝土基础上，防止车辆荷载直接作用于检查井井筒上。
2.1.16沉泥室silt setlingpit
在检查井底部为收集管道中的泥砂而设置的斗状空间口2.1.17附加接头additiveconnection当支管接入检查井时需要在井筒上现场设置的管道连接接头。
8下电力downdrag
由于回填土沉降而引起井筒外表的向下剪切力。2.2符号
De-----井筒、管道外径;
D-----井筒承口外径；
V-----井座体积;
F------抗浮混凝土投影面积；
L...-井简长度；
W..-井简自重
WL-.-井简单位长度重量；
b1、b2、b3----防护盖座基础宽度；3
H.-------.面至防护盖座基础底部的高度H.---...-地面至井筒底部的高度；H---------回填土与并筒接触的高度;Hr---------地下水位之上回填土与井筒接触的高度；Hr2---------地下水位之下回填土与井筒接触的高度；Hr3---.----冻土层中回填土与井简接触的高度；Hr4--------冰冻线之下回填士与井筒接触的高度；h1、h2、h3----防护盖座基础厚度；hd-------冰冻层深度；
P.-..--作用于井筒上部的回填土水平土压力Pr2 -----用于井筒底部的回填土水平土压力;Pr3------作用于井筒底部水和土的水平压力；Pr4--------冰冻线界面处作用于井筒的水平土压力；Pr5-------冰冻线之下作用于井筒底部的水平土压力；Pb------冻土胀拔力；
Pkb------抗拔力；
Pkw-----抗浮力；
Pa-------作用于井筒上回填土的下电力；Pd1------无水土层中作用于井筒上回填土的下电力；Pd2------地下水位之下作用于井筒上回填土的下电力；Ps------作用于井筒承口部分的垂直土压力;Pw------作用于检查井上的浮力；Ta-.---无水土层中回填土与井筒间的平均剪应力；Tb------地下水位之下回填土与井筒间的平均剪应力;Tc------冰冻线之下回填土与井筒间的平均剪应力；Q.---冻胀切向应力；
Qf----冻胀法向应力
k------主动土压力系数
a------冻深系数；
