【地方标准(DB)】 震例总结规范

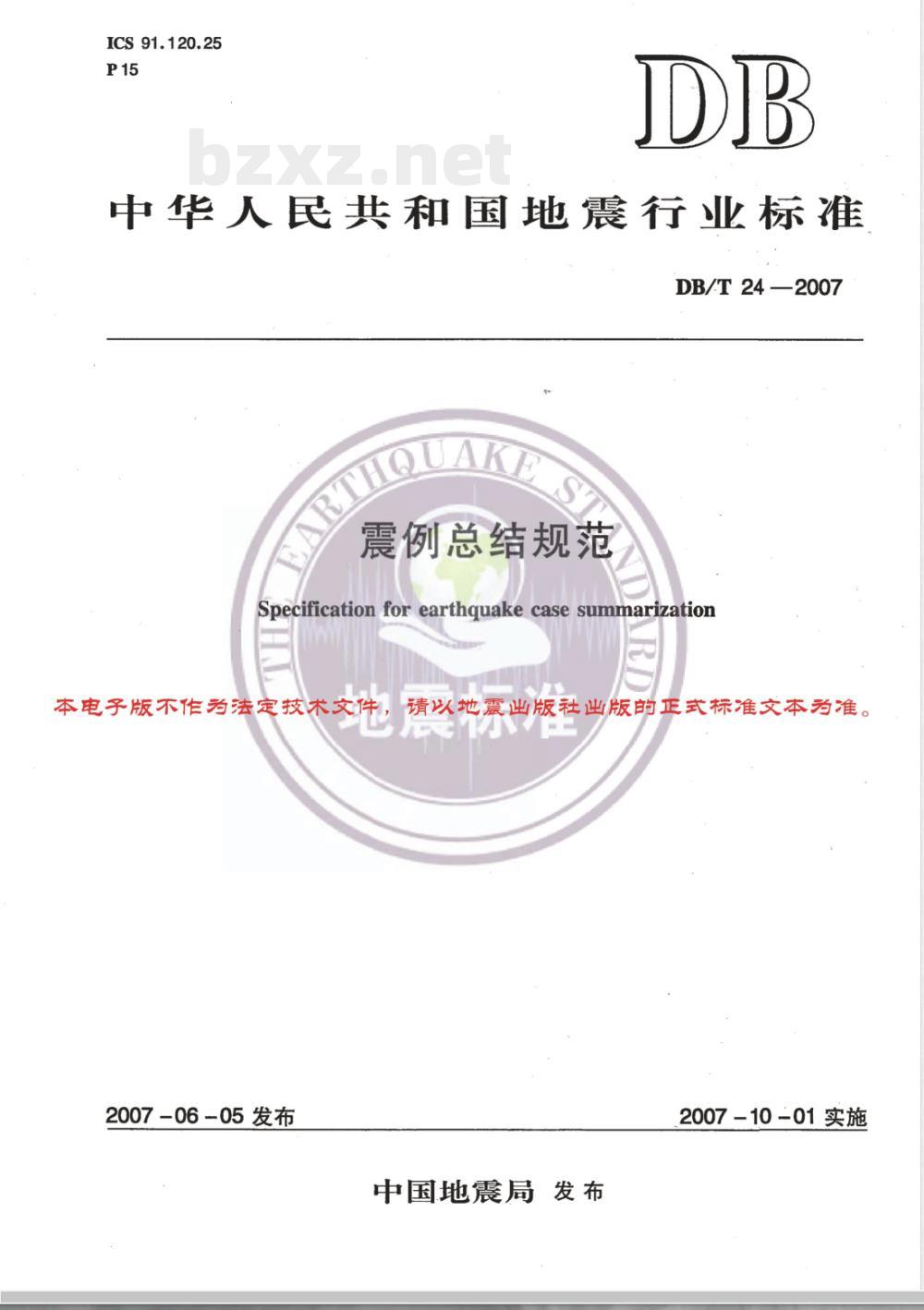

ICS 91.120.25
中华人民共和国地震行业标准
DB/T24—2007
震例总结规范
Specification for earthquake case summarization本电子版不作为法定技术文件
2007-06-05发布
请以地震出版社出版的正式标准文本为准。2007-10-01实施
中国地震局发布

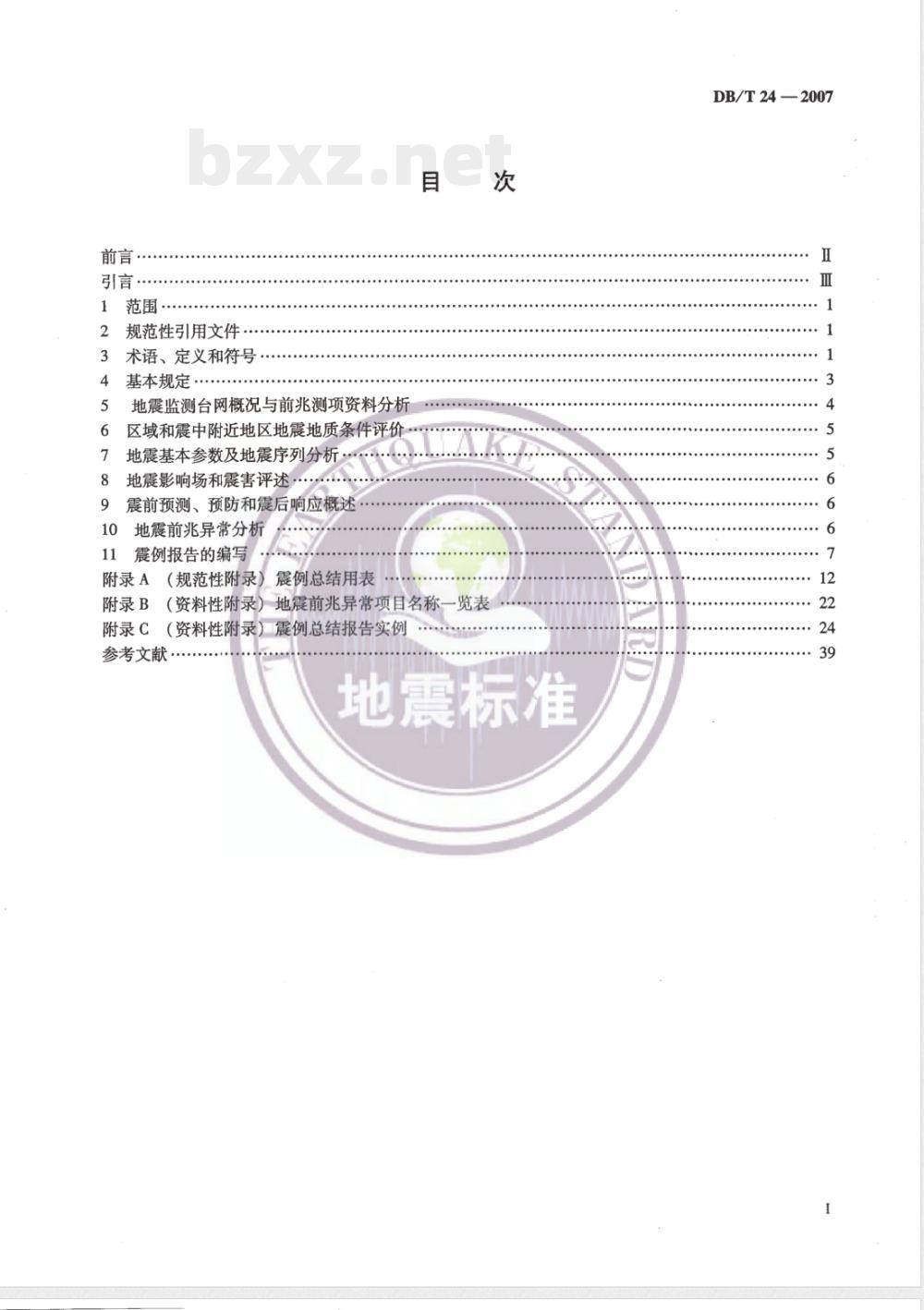

规范性引用文件
术语、定义和符号
基本规定
地震监测台网概况与前兆测项资料分析区域和震中附近地区地震地质条件评价地震基本参数及地震序列分析
地震影响场和震害评述
震前预测、预防和震后响应概述地震前兆异常分析
11震例报告的编写
附录A（规范性附录）震例总结用表目
附录B（资料性附录）地麗前兆异常项目名称一览表附录C（资料性附录）震例总结报告实例参考文献·
地震标准
DB/T24—2007
DB/T24—2007

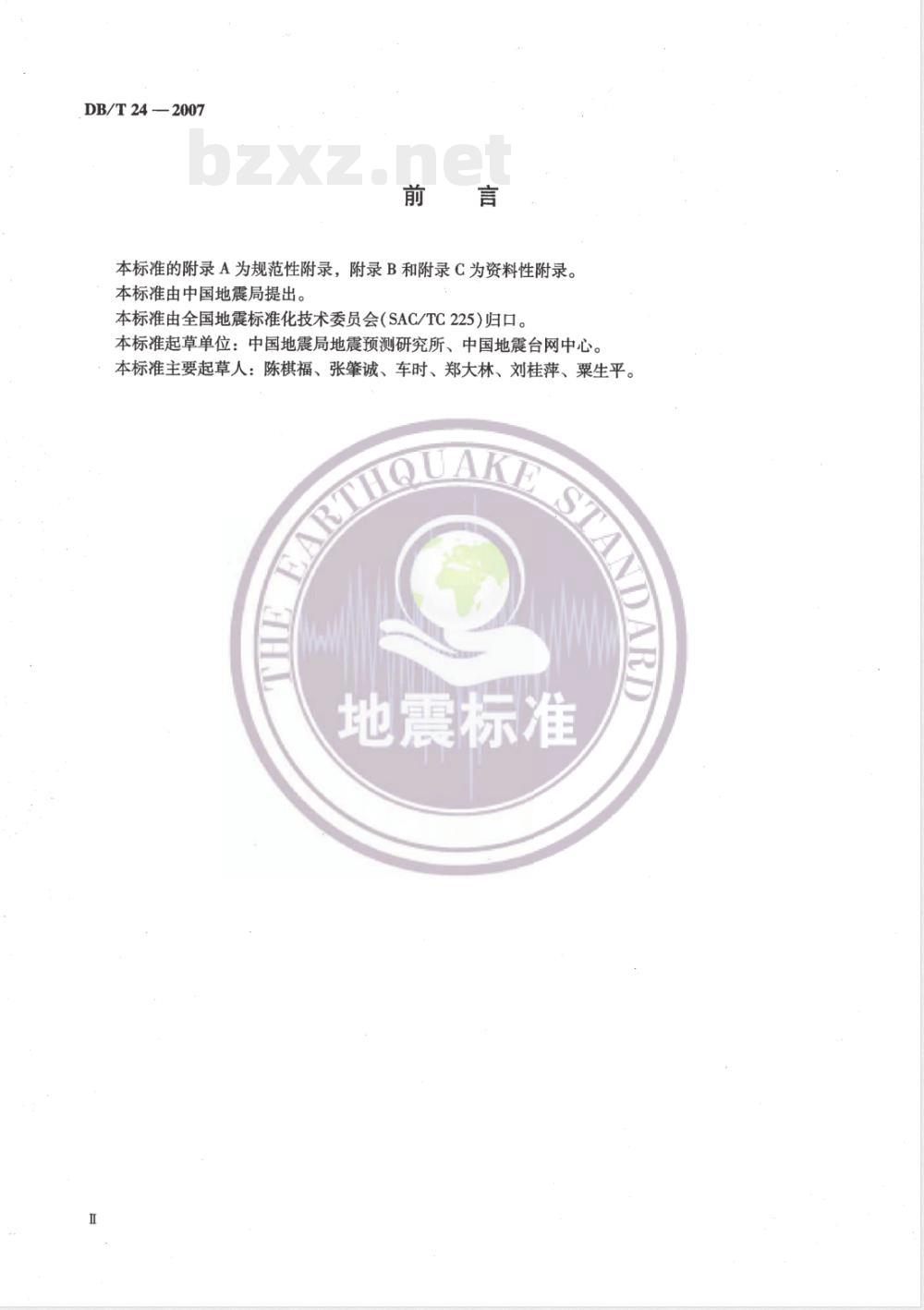

本标准的附录A为规范性附录，附录B和附录C为资料性附录。本标准由中国地震局提出。
本标准由全国地震标准化技术委员会（SAC/TC225）归口。本标准起草单位：中国地震局地震预测研究所、中国地震台网中心。本标准主要起草人：陈棋福、张肇诚、车时、郑大林、刘桂萍、栗生平。地震标准
DB/T24—2007

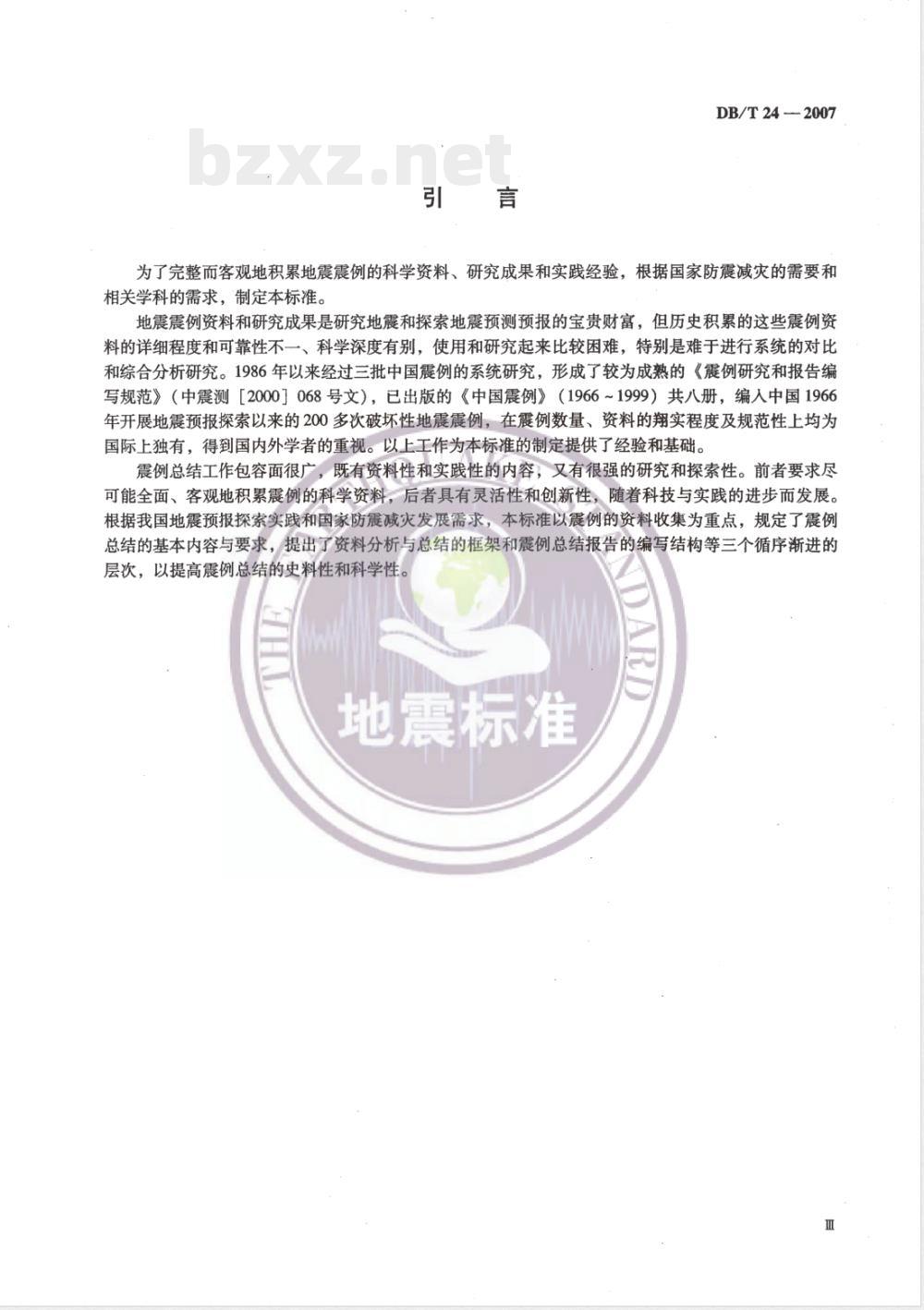

为了完整而客观地积累地震震例的科学资料、研究成果和实践经验，根据国家防震减灾的需要和相关学科的需求，制定本标准。地震震例资料和研究成果是研究地震和探索地震预测预报的宝贵财富，但历史积累的这些震例资料的详细程度和可靠性不一、科学深度有别，使用和研究起来比较困难，特别是难于进行系统的对比和综合分析研究。1986年以来经过三批中国震例的系统研究，形成了较为成熟的《震例研究和报告编写规范》（中震测【2000】068号文），已出版的《中国震例》（1966～1999）共八册，编入中国1966年开展地震预报探索以来的200多次破坏性地震震例，在震例数量、资料的翔实程度及规范性上均为国际上独有，得到国内外学者的重视。以上工作为本标准的制定提供了经验和基础。震例总结工作包容面很广，既有资料性和实践性的内容，又有很强的研究和探索性。前者要求尽可能全面、客观地积累震例的科学资料，后者具有灵活性和创新性，随着科技与实践的进步而发展。根据我国地震预报探索实践和国家防震减灾发展需求，本标准以震例的资料收集为重点，规定了震例总结的基本内容与要求，提出了资料分析与总结的框架和震例总结报告的编写结构等三个循序渐进的层次，以提高震例总结的史料性和科学性。地震标准

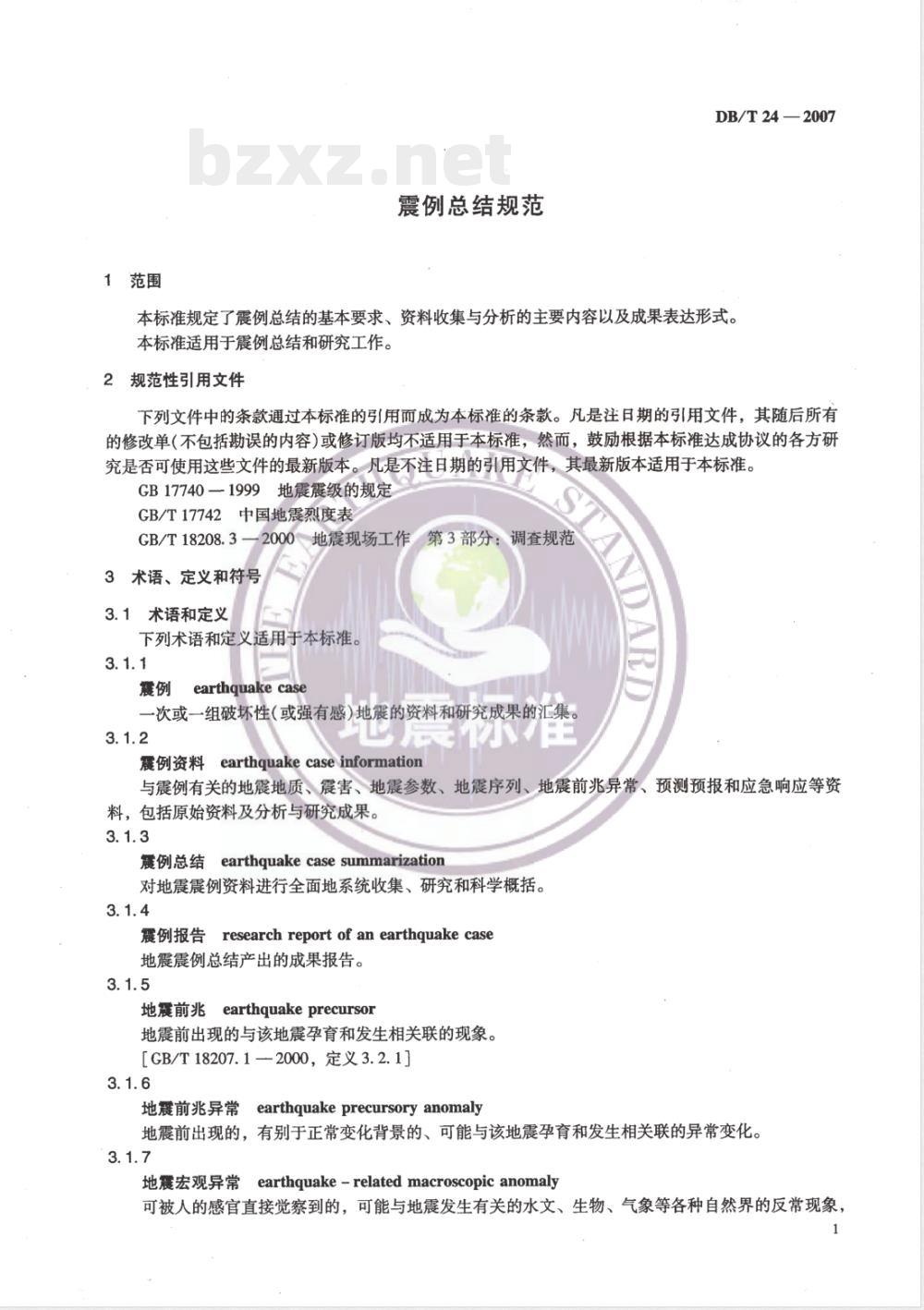

1范围
震例总结规范
DB/T24—2007
本标准规定了震例总结的基本要求、资料收集与分析的主要内容以及成果表达形式。本标准适用于震例总结和研究工作。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB17740一1999地震震级的规定
GB/T17742中国地震烈度表
一2000地震现场工作第3部分：调查规范GB/T18208.3
3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
earthquake case
一次或一组破坏性（或强有感）地震的资料和研究成果的汇集。震小准
震例资料earthquakecaseinformation与震例有关的地震地质、震害、地震参数、地霆序列、地震前兆异常、预测预报和应急响应等资料，包括原始资料及分析与研究成果。3.1.3
震例总结earthquake case summarization对地震震例资料进行全面地系统收集、研究和科学概括。3.1.4
震例报告researchreportofanearthquakecase地震震例总结产出的成果报告。3.1.5
地震前兆earthquakeprecursor
地震前出现的与该地震孕育和发生相关联的现象。[GB/T18207.1—2000，定义3.2.1]3.1.6
earthquakeprecursoryanomaly
地前兆异常
地震前出现的，有别于正常变化背景的、可能与该地震孕育和发生相关联的异常变化。3.1.7
地震宏观异常earthquake-relatedmacroscopicanomaly可被人的感官直接觉察到的，可能与地震发生有关的水文、生物、气象等各种自然界的反常现象，1
DB/T24—2007
如井（泉）水异常、动植物习性异常、天气异常、地象异常和电磁现象等。［修改CB/T18208.3—2000的定义3.6]3.1.8
［地震］前兆测项observationitemforearthquakeprecursor为提取地震前兆信息，用仪器观测获取相应的地球物理量或地球化学量的方法或方法门类。［修改DB/T3—2003的定义3.1]
【地震前兆］异常项目earthquake-precursoranomalyitem出现异常的地震前兆测项或经独立方法处理确定的异常参数，包括地震学异常项目及地震学以外的其他异常项目。
地震预测earthquakeprediction对未来地震的发生时间、地点和震级进行估计和推测[GB/T18207.1—2000，定义3.2.4]3.1.11
地震预报earthquakeforecast
向社会公告可能发生地震的时域、地域、、震级范围等信息的行为
[GB/T18207.1—2000定义3.2.10]3.1.12
地震台（站）
earthquake-monitoring station地震观测点或开展地震观测和地震科学研究的基层机构。[GB/T18207.1
2000，定义3.2.17
earthquake-monitoring network地展监测台网
由若干地震台组成的地震观测系统。[GB/T18207.1-2000，定义3.2.20]3.1.14
stationaryobservation
固定观测
在地震台（站、点），用固定仪器按固定时间间隔和方法进行的长期连续观测。3.1.15
repeated observation at fixed sites定点流动观测
在一定区域内的固定观测点（线）上，对一定地球物理量或地球化学量进行巡回的重复测量。3.1.16
地震构造seismotectonics
与地震孕育和发生有关的地质构造。[GB17741—2005，定义3.1]
发震构造seismogenic structure能够产生一定震级地震的、具有明确几何结构形态和物质组成的地质构造。按发震构造的运动学特征或震源力学性质，可划分为正断层、逆断层、走滑断层和盲断层一褶皱等。[GB/T18208.3—2000，定义3.11]2
地震断层earthquakefault
DB/T24—2007
地震时发生破裂或错动形成的断层，它们是先存断层再次黏滑错动在地表的反映，或者是在一定的区域应力场作用下伴随着地震的发生而形成的新生断层。［GB/T18208.3—2000，定义3.14]3.1.19
特大地震greatearthquake
8级和8级以上的大地震。
［GB/T18207.1—2000，定义3.1.19]3.1.20
大[地］震largeearthquake
7级≤震级<8级的地震。
【修改GB/T18207.1—2000的定义3.1.18]3.1.21
strong earthquake
6级≤震级<7级的地震。
中强震intermediate-strengthearthquake5级≤震级<6级的地震。
强有感地震
strongly felt earthquake
震中附近的人普遍能够强烈感觉到的地震注：一般震中烈度在V度以上
3.2符号
下列符号适用于本标准：
地震标准
震中距，单位为千米（km）；
震源深度，单位为千米（km）；GB177401999规定的地震震级；
面波震级；
近震震级；
体波震级；
矩震级；
地震矩，单位为牛顿米（N·m）；Ma、M,、Ma、My、My、Mu
4基本规定
一地震矩张量的不同分量；
地震震级随时间变化图；
地震频度随时间变化图；
纬度，单位为度（°）；
经度，单位为度（°）。
4.1基本条件
4.1.1发生在我国境内的、有观测资料的、震级M≥5的主震应进行震例总结，M≥5余震及强有感地震也可进行震例总结。
DB/T24—2007
4.1.2地震震级M的确定应符合CB17740一1999的规定。4.1.3地震烈度的评定应符合CB/T17742的规定。4.2研究区域
4.2.1研究区域应包括震中区及邻近地区，并按以下原则确定：a）特大地震应以震中为圆心半径800km的区域作为基本研究区域；b）大地震应以震中为圆心半径500km的范围为基本研究区域；c）强震应以震中为圆心半径300km的区域作为基本研究区域；d）中强震和强有感地震应以震中为圆心半径200km的范围作为基本研究区域。4.2.2研究区域可根据实际资料情况予以扩大，并应严格按确定的区域进行全面的资料收集与研究。4.3资料收集和整理要求
震例总结的资料收集和整理，应满足下列基本要求：a）地震发生后应立即着手震例资料的积累收集；b）收集研究区域内与该次或该组地震有关的全部资料，尤其是震前有可靠记录的观测资料，亦可根据实际情况收集地震研究区域外的重要资料；Kc）全面收集整理相关的资料和已有文献，并列入资料和文献目录；d）震例总结使用的地震前兆测项的数据资料质量，凡有观测规范的测项应符合有关观测规范的规定（参见参考文献[17]］~[28]）。震前应有完整的观测数据，震后至少应有两年以上的资料；e）震例总结所收集整理的重要数据和资料均应核实；成功的地震预测或地震预报（对主震或强余震）、减灾实效、重要事实应提供有效的证明材料或文件。4.4震例总结工作的规定
震例总结应按下列规定开展：
a）应对收集到的资料和成果进行全面、客观的系统分析研究，应审核地震前兆观测资料和发震构造的分析以及重要事实和结论，可开展专题研究，b）应按本标准第11.1条至第11.16条的要求和顺序编写震例报告：报告应是前人和编写人对本次（组）地震震例总结成果的集中表达，代表最新研究成果，并应对被否定或争议较大的重大地震前兆异常和问题加以说明；c）震例总结的主要资料和成果，包括最终报告、专题研究报告、工作总结及重要的中间小结和资料，应交主管部门或所在单位归档。5地震监测台网概况与前兆测项资料分析5.1地震前兆固定观测台（点）及观测项目地震前兆固定观测台（点）及资料整理要求如下：a）应包括研究区域内的全部专业台站（点）的观测资料，有较长期观测资料的非专业台站（点）也应列入；
b）应给出研究区域测震台网的监测能力；c）应进行测震以外各项地震前兆观测资料质量的类别评价，观测资料质量类别（简称资料类别）划分为以下三类：
1）I类资料，符合观测规范要求，并能清晰地区分正常和异常变化；2）Ⅱ类资料，基本符合观测规范要求，并能区别正常和异常变化；3）Ⅲ类资料，不符合观测规范要求，且不能区别正常和异常变化。d）列人固定观测台（点）的非专业台站（点）其观测资料质量类别应符合I类、Ⅱ类资料要求。e）应按照附录A中表A5及其说明要求填写“固定前兆观测台（点）与观测项目汇总表”，该表应汇总收集到的全部地震前兆观测台（点）、测项和资料情况等；4
DB/T24—2007
f）应绘制“测震台站分布图”和“测震以外固定前兆观测项目分布图”；绘图要求应符合本标准第11.16.2条的规定。
5.2地震前兆定点流动观测项目
定点流动观测项目及资料整理要求如下：a）应包括研究区域内的所有定点流动观测项目；b）宜绘制流动观测项目的测线/测区分布图。5.3强震动观测及地震前后流动观测情况强震动观测和地震前后增设的流动观测，其资料整理要求如下：a）应收集强震动观测及流动观测情况，写成纪要；b）宜给出相应的强震动观测及流动观测分布图和表。6区域和震中附近地区地震地质条件评价6.1区域和震中附近地区应大于地震研究区域，宜根据地质构造情况加以确定。6.2应收集、整理震中附近地区及区域地震地质资料和研究成果。地震地质资料应包括地震构造、深部构造、区域形变场和历史地震资料等。6.3应收集正式出版或公布的本次地震前的历史地震资料，并整理研究区域自有地震记载以来的全部破坏性地震事件。
6.4根据收集资料编制主要断裂和历史地震分布图，图中宜包括：a）构造分区及主要地震构造，宜区别其活动时代，M7地震宜给出区域地质构造略图，图件可采用1：1000000或更小比例尺；b）第四纪以来活动断层的性质和运动特性：c）现代构造应力场的主应力方向；d）破坏性地震震中，并注明全部或主要地震的霆级和发震日期及资料起止年代；e）标注出可能的发震构造或发震断层。巨6.5按第11.4条要求进行文字小结。概括地震地质背景条件，分析收集的地震构造和地球物理场资料与地震活动的关系，宜给出确定发震构造或发震断层的依据。7地震基本参数及地震序列分析
7.1地露基本参数
7.1.1地震基本参数及标注要求如下：a）地震基本参数应包括：发震日期、发震时刻、震中位置、震级、震源深度、震中地名、结果来源，宜包括国家台网给出的矩震级、应力降等参数；b）应收集不同单位，尤其是国家台网和国际权威地震机构对本地震基本参数的测定结果；c）按照附录A中表A.1及其说明的要求列表给出主震的基本参数。7.1.2震源参数及其分析要求如下：a）震源参数应包括：矩张量解或震源机制解的图和表（见附录A表A.2和表A.3）及必要的文字说明；
b）应收集不同单位，尤其是国内外权威地震机构给出的震源参数；c）应根据地质构造、烈度特征、余震分布、地表破裂、节线位置等分析指出地震主破裂面及其与发震构造的关系；
d）宜包括震源破裂面的方位、大小、滑动尺度、破裂持续时间、滑动矢量，破裂的方向性特征等。
DB/T24—2007
7.2地震序列
地震序列目录和分析，应符合下列要求：a）根据区域台网的地震监测能力和观测精度、地震震中集中分布区域和时段、地震的最高烈度并参考地质构造等，应编制一份可反映序列全貌的完整而可靠的地震序列目录；b）对地震序列的分析应包括：序列震中的空间分布、序列类型、M-t、N-t、变曲线、频度衰减系数、b值等。
7.3文字小结
7.3.1按第11.3条的要求对地震基本参数作文字小结。7.3.2按第11.6条的要求对地震序列作文字小结。8地震影响场和震害评述
8.1应按GB/T18208.3一2000规定收集地震现场调查的结果和相关的强震动观测记录。8.2地震烈度和灾害调查资料，应包括以下内容：a）各烈度区的划分原则及主要破坏特征，含宏观震中的详细地理坐标、地震烈度调查点分布图、地震烈度等震线图，以及其他相关资料：b）各类房屋在不同烈度区的破坏程度及其比例；）受到地震影响的省（自治区、直辖市）、市（州、盟、地区）、县（自治县、旗、县级市）名称及人口数量，地震造成的死亡、重伤、轻伤人数和需安置人员数等结果；d）地震造成的直接经济损失和间接经济损失等灾害损失评估结果及其说明e）宜给出地震的峰值加速度分布图。8.3应在分析、核实有关资料的基础上，按第11.5条的要求进行文字小结。9震前预测、预防和震后响应概述9.1调查并核实地震的预测、预报过程。成功的预测或预报（包括主震或强余震）应收集当时的记录和证明材料，宜提供地震发生地人民政府主管部门的证明和近场强震动记录。9.2调查并核实抗震设防情况，着重预测或预报后的震前预防和地震应急对策措施。调查并核实地震应急响应情况，应参照防减灾对策进行总结分析。9.3
核实地震现场工作（含现场监测预报）情况。9.5
应在核实、分析有关资料和事实的基础上，按第11.10条的要求进行文字小结。地震前兆异常分析
地震前兆异常资料的收集与整理，应包括下列内容：10.1
a）本省（自治区、直辖市）和邻省（自治区、直辖市）研究区域内的地震前兆异常资料的收集、复核、分析与再研究；
b）本省（自治区、直辖市）和邻省（自治区、直辖市）研究区域外的地震前兆异常资料的收集、核实与研究；
c）文献中地震前兆异常资料的收集、分析与再研究。10.2应根据地震前兆异常的持续时间、显著程度、重现性和干扰排除等定量或定性的判据，对研究确定的地震前兆异常进行可靠性评定。地震前兆异常的可靠性，划分为以下三个等级：a）1—可靠；
b）2—较可靠；
c）3——可供参考。
10.3对研究确定的地震前兆异常，按时间阶段分为长期异常、中期异常、短期异常和临震异常，以6
及非确定性异常共五个类别。其定义和符号规定为：a）长期异常（L）一一出现在地震前五年以上的长期趋势背景性异常；b）中期异常（M）一一震前半年以上至五年出现的趋势性异常；c）短期异常（S）一一震前延续一个月以上至六个月的短期异常；d）临震异常（I）一震前一个月内出现的异常；DB/T24—2007
e）非确定性异常（U）一一远离规定的震中距范围以外，或据现有认识水平一时无法解释，以及非常规观测的、值得研究的其他可靠的异常现象。10.4：应按照附录A中表A.4和表A.6及其说明的要求分别填写“地震前兆异常登记表”和“测震以外固定前兆观测项目与异常统计表”。表A.6中应仅列人研究区域内经作者分析并在总结报告中使用的全部固定前兆观测项目和异常项目。已出版有专著的震例仍应填表。10.5应绘制测震以外固定前兆观测项目异常分布图，其比例尺和异常项目的位置应与测震以外固定前兆观测项目分布图一致，其异常项目应与附录A表A6一致。宏观异常较多时，可给出宏观异常分布图。
10.6应总结地震前兆异常的基本情况，按第11.8条的要求进行文字小结。10.7应综合分析地震前兆异常特征，并应按第11.9条的要求进行文字小结。震例报告的编写
11.1震例报告的结构
附录C给出了一个震例报告的实例。震例报告的基本结构如下，可视实际情况增减或合并：a）前言：
b）测震台网及地震基本参数；
c）地震地质背景：
d）地震影响场和震害；
e）地震序列；
f）震源参数和地震破裂面；
地震标准
g）地震前兆观测台网及前兆异常h）地震前兆异常特征分析；
i）震前预测、预防和震后响应；ji）结论与讨论；
k）参考文献目录；
1）参考资料目录；
m）中英文对照的摘要；
n）报告附件。
11.2前言
概要介绍该次（组）地震的宏观和微观参数、震中烈度和震害简况，震前预测预防和震后考察、监测及灾害评估工作等概况，历史地震及此次地震有无特殊性，震例的研究历史和此次研究的主要进展，以及文中将要讨论的重要科学或实践问题。11.3测度台网及地展基本参数
给出地震发生前的研究区域测震台网情况（附测震台站分布图）、地震前后布设的流动测震台网情况（附流动台网分布图）、研究区域的地震监测能力和地震定位精度、主震或重要地震的基本参数表及其说明。
11.4地震地质背景
简要介绍大地构造位置、深部构造条件、区域形变场概貌、历史地震活动、主要构造与断裂的活DB/T24-2007
动性、与发震构造及地震断层有关的资料和问题等，宜选取公认或争议较少的资料与观点。应给出震中附近主要断裂及历史地震震中分布图，可根据实际资料绘制其他有关图件。11.5地震影响场和震害
简要介绍地震现场调查给出的宏观震中、烈度分布和灾害评估与调查等的结果，以及相关的地震动参数资料（含地震动观测简况及分布图）。11.6地震序列
简要介绍地震序列的基本情况。用同一比例尺给出前震和余震震中分布图、地震序列类型的判定、地震序列M-t图、N-t图、b值图、蠕变曲线、频度衰减系数（p值和h值），列表给出能反映序列全貌的较大地震目录。应根据测震台网监测能力、观测精度及序列的实际情况，给出全序列资料，对直接前震不考虑震级下限。
11.7震源参数和地震破裂面
列表给出地震矩张量解（附录A表A.2）或震源机制解（附录A表A.3），附相关文字说明。如有不同的解，则分别列出，并给出第一条解的图。结合地震构造、地震影响场、地震序列和地表破裂等特征，分析地震主破裂面及其与发震构造的关系。宜结合震源破裂特征的图件分析地震破裂过程。11.8地震前兆观测台网及前兆异常在深入分析研究的基础上，给出台网和地震前兆异常的基本情况（含统计数字）。以图表为主，附简要说明，客观、准确地反应地震前兆异常的情况、资料及地震前兆异常的可靠性，应包括以下两部分：
a）简要介绍研究区内固定前兆观测台网和流动前兆观测台网的总体情况，给出测震以外观测台站、项目和台项的数量分布（附录A表A.6）。给出研究区内测震以外固定前兆观测台站或项目的分布图，分布图应与附录A表A6一致。宜给出沉动前兆观测项目的测线/测区分布图，若流动前兆观测项目少则可并入“固定前兆观测项目分布图”。如震前或震后有增设测震以外其他前兆观测的情况，亦宜进行简介，并附测线/点分布图。b）给出测震以外固定前兆观测项目异常分布图。应在附录A表A.4中给出地震前兆异常的总体情况并加以必要的文字说明，已在震例专著上发表过的地震前兆异常，在地震前兆异常登记表中可只给出处不附图，增加的新异常应附图。应给出地震前兆异常分析的方法、计算处理时使用的参数值和可靠性的说明，在最新研究中被否定或争议较大的重大地震前兆异常应给出文字说明。尤其应注意总结震前发现和判定的有文字记录的有关地震前兆异常，说明出处，并在附录A表A.4备注栏中注明；震前用于震情判定而震后被否定的重要地震前兆异常亦应总结。11.9地震前兆异常特征分析
11.9.1应综合分析地震前兆异常，简要给出主要特征与讨论要点（如时、空、强演化特征），包括使用新理论、新方法取得的某些结果。宜给出地震前兆异常综合曲线，提出有依据的看法和待研究的问题。
11.9.2宜进行与其他震例的对比分析，结合异常台项和异常台站的统计分析（据附录A表A.6），探讨地震前兆异常的共性与差异。11.9.3宜结合地震活动大形势和区域活动背景进行分析，对成组地震活动过程中发生的地震和震前发现的地震前兆异常应重点回顾分析。11.10震前预测、预防和震后响应简要介绍地震预测、地震预报、应急响应、救援和抗震设防等方面的重要情况和工作过程，包括对强余震的监测情况等。
11.11结论与讨论
概述主要结论，总结主要经验教训、值得探讨的科学和工作问题及启示。8
