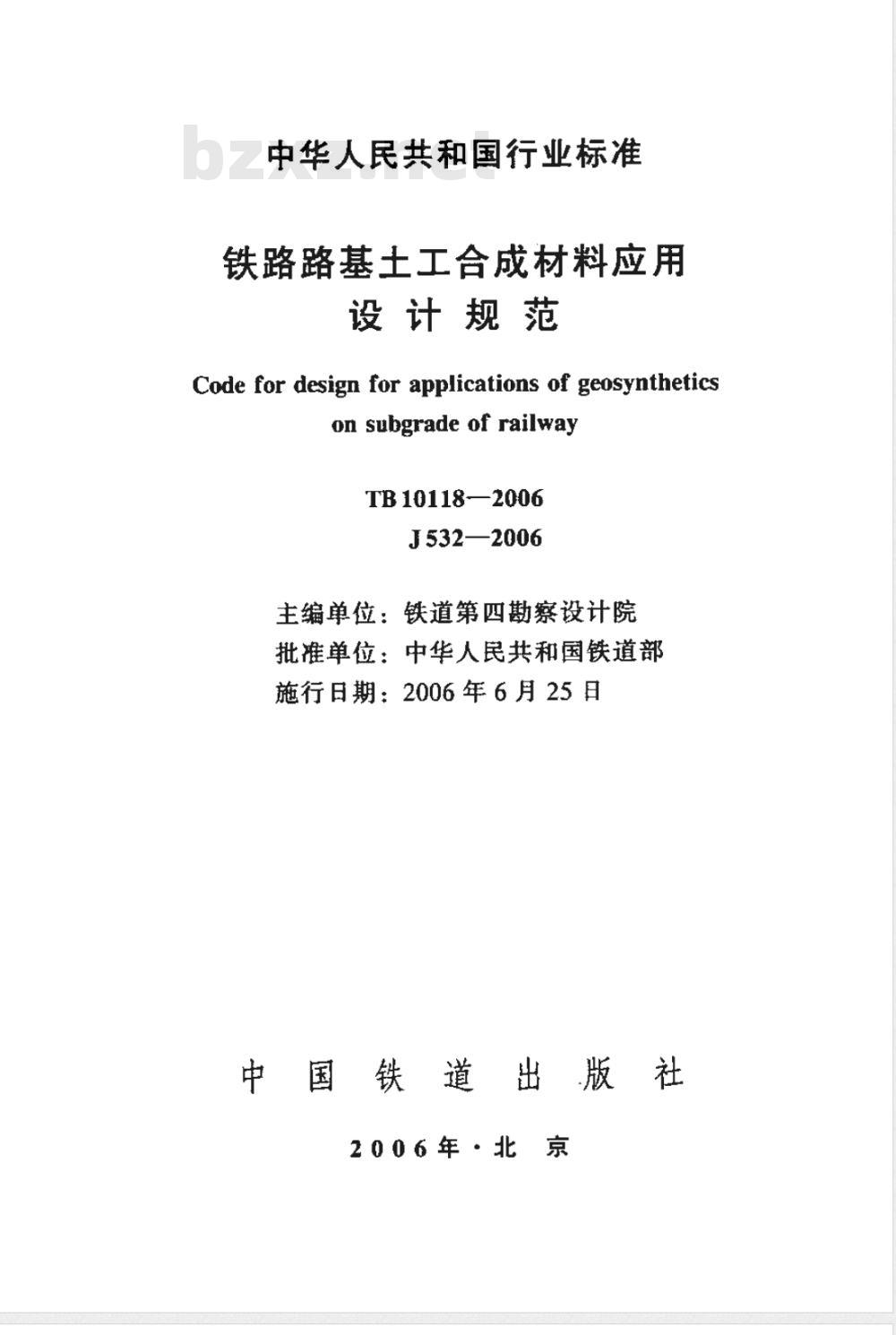

中华人民共和国行业标准
TB 10118--2006
J532—-2006
铁路路基土工合成材料应用
设计规范
Code for design for applications of geosyntheticson subgrade of railway
2006-06-25
2006-06-25
中华人民共和国铁道部
中华人民共和国行业标准
铁路路基土工合成材料应用
设计规范
Code for design for applications of geosyntheticson subgrade of railway
TB10118—2006
J532—2006
主编单位：铁道第四勘察设计院批准单位：中华人民共和国铁道部施行日期：2006年6月25日
中国铁道出版社
2006年·北京　

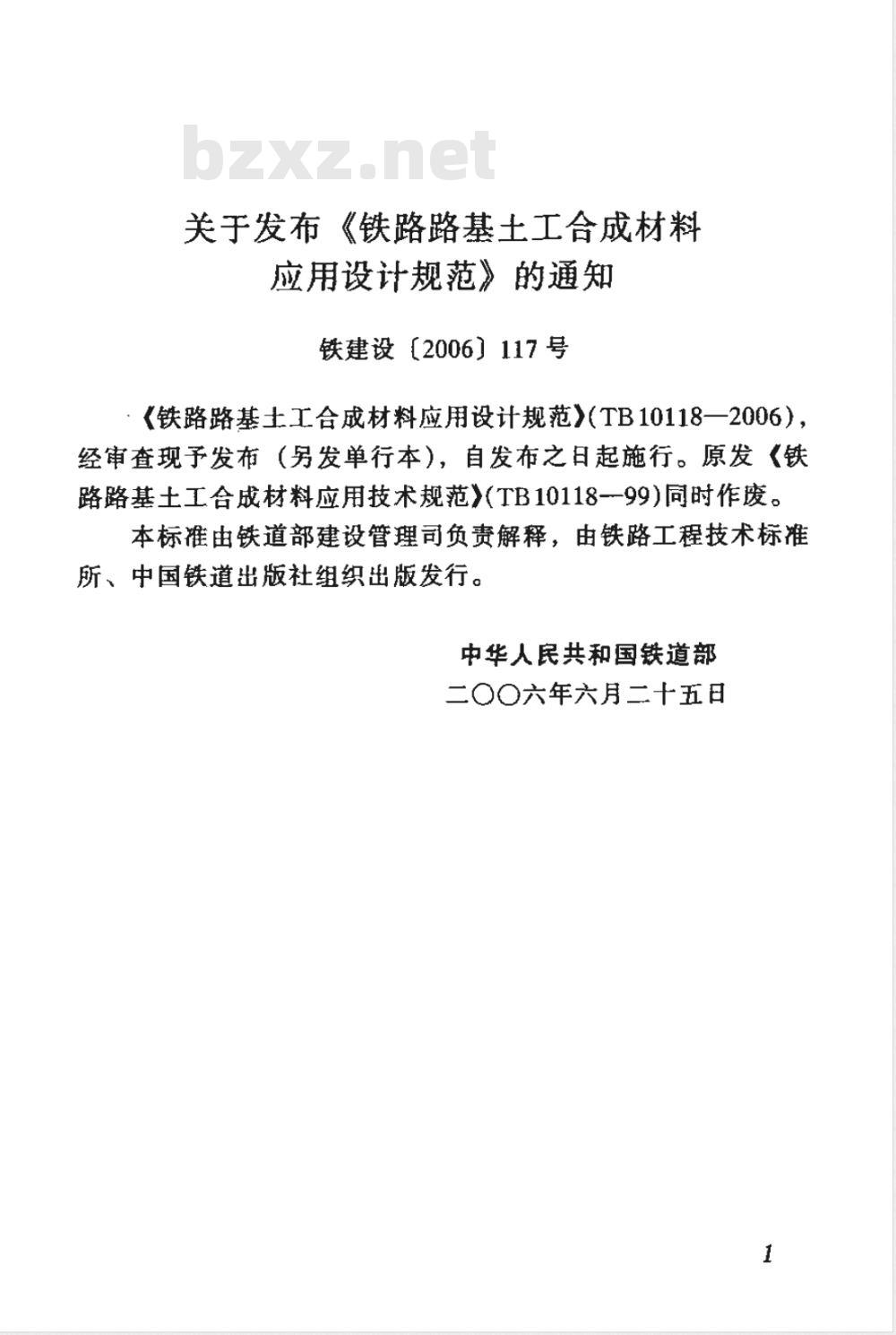

关于发布《铁路路基土工合成材料应用设计规范》的通知
铁建设【2006】117号
：《铁路路基土工合成材料应用设计规范》（TB10118一2006），经审查现予发布（另发单行本），自发布之日起施行。原发《铁路路基土工合成材料应用技术规范》(TB10118--99)同时作废。本标准由铁道部建设管理司负责解释，由铁路工程技术标准所、中国铁道出版社组织出版发行。中华人民共和国铁道部
二〇〇六年六月二十五日

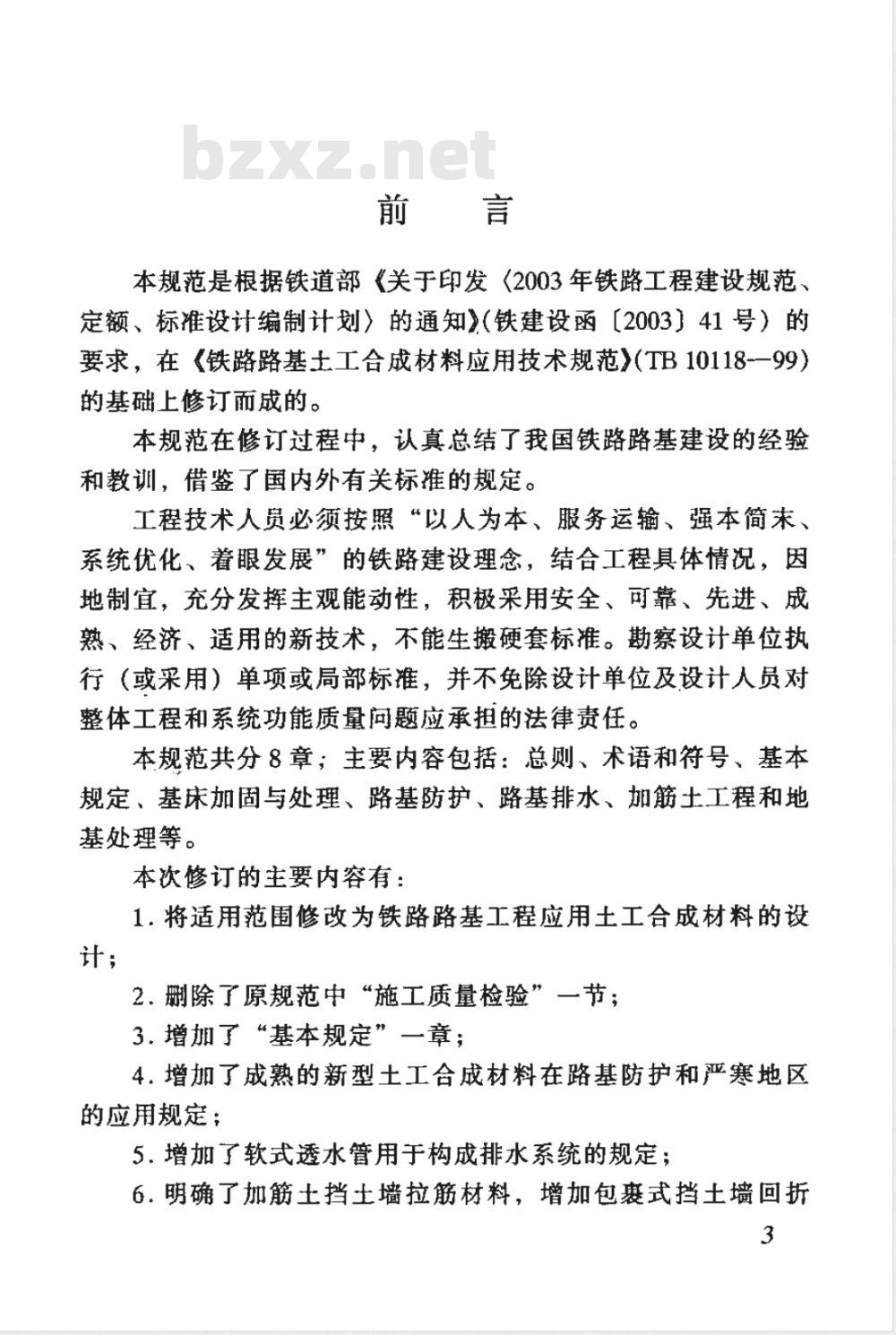

本规范是根据铁道部关于印发《2003年铁路工程建设规范、定额、标准设计编制计划》的通知》（铁建设函【2003]41号）的要求，在《铁路路基士工合成材料应用技术规范》（TB10118-一99）的基础上修订前成的。
本规范在修订过程中，认真总结了我国铁路路基建设的经验和教训，借鉴了国内外有关标推的规定。工程技术人赏必须按照“以人为本、服务运输、强本简末、系统优化、着眼发展”的铁路建设理念，结合工程具体情况，因地制宜，充分发挥主观能动性，积极采用安全、可靠、先进、成熟、经济、适用的新技术，不能生搬硬套标推。勘察设计单位执行（或采用）单项或局部标准，并不免除设计单位及设计人员对整体工程和系统功能质量问题应承担的法律责任。本规范共分8章；主要内容包括：总则、术语和符号、基本规定、基床加固与处理、路基防护、路基排水、加筋土工程和地、基处理等。
本次修订的主要内容有：
1：将适用范围修改为铁路路基工程应用土工合成材料的设计；
2删除了原规范中“施工质量检验”一节；3，增加了“基本规定”一章；
4：增加了成熟的新型土工合成材料在路基防护和严寒地区的应用规定；
5，增加了软式透水管用于构成排水系统的规定：6.明确了加筋土挡土墙拉筋材料，增加包囊式挡土墙回折3
包裹长度计算公式；
7.明确了土工合成材料加筋土路堤的稳定安全系数不得小于1.3；

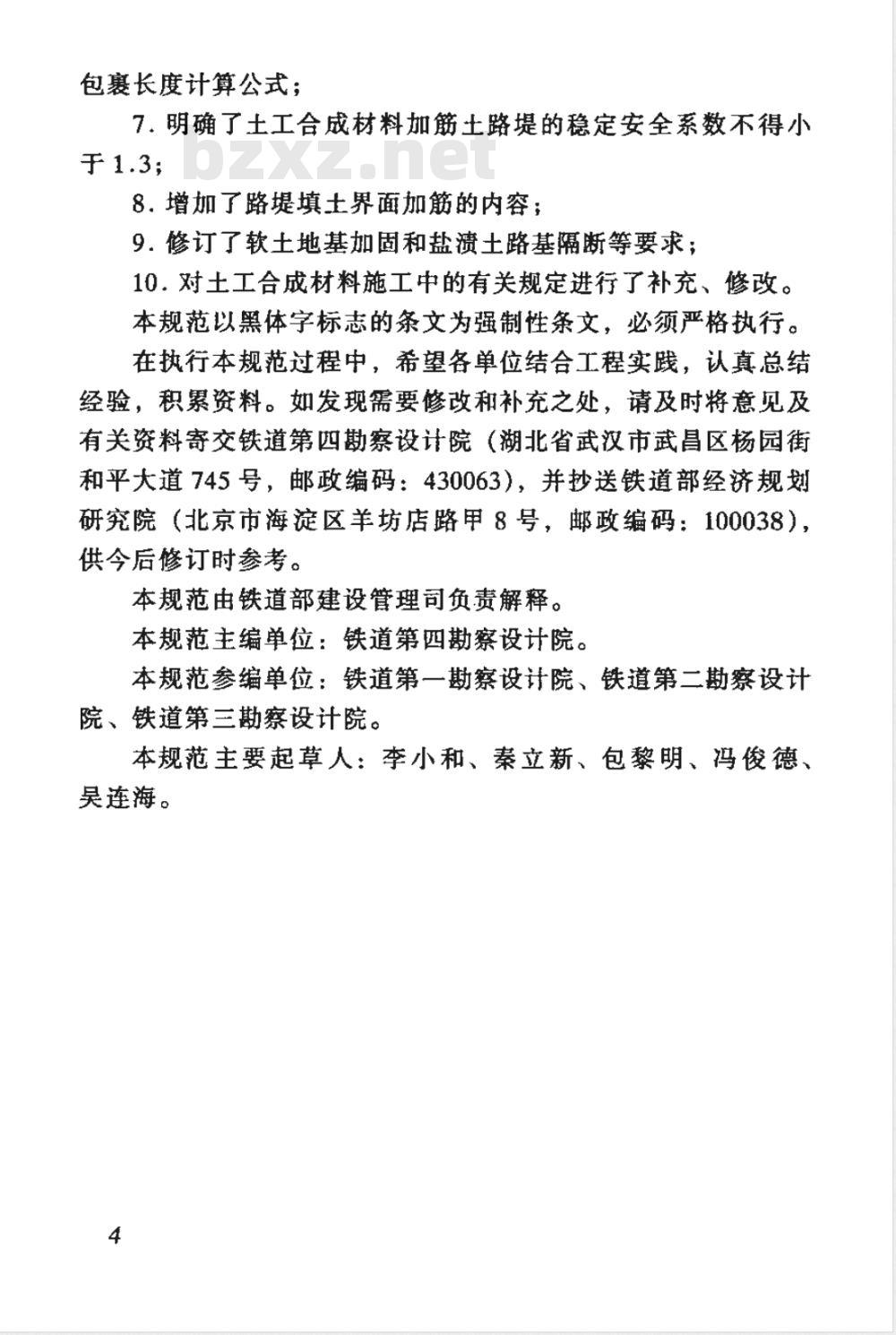

8。增加了路堤填土界面加筋的内容；9.修订广软土地基加固和盐遗土路基隔断等要求：10.对土工合成材料施工中的有关规定进行了补充、修改。本规范以黑体字标志的条文为强制性条文，必须严格执行。在执行本规范过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交铁道第四勘察设计院（湖北省武汉市武昌区杨园街和平大道745号，邮政编码：430063），并抄送铁道部经济规划研究院（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。
本规范由铁道部建设管理司负责解释。本规范主编单位：铁道第四勘察设计院。本规范参编单位：铁道第一勘察设计院、铁道第二勘察设计院、铁道第三勘察设计院。
本规范主要起草人：李小和、秦立新、包黎明、冯俊德、昊连海。
1１总
2术语和符号
3基本规定
基床加固与处理
一般规定
施工要点
5路基防护、
般规定
坡面防护.
冲刷防护..
风沙防护。
严寒地区防护
施工要点
6　路基排水
般规定
施工要点
7　加筋土工程-
一般规定
加筋土路堤
加筋土挡土墙
施工要点
8地基处理·
一般规定
施工要点，免费标准bzxz.net
本规范用词说明
《铁路路基土工合成材料应用设计规范》条文说明·6
1总则
1.0.1为统一铁路路基土工合成材料应用的技术要求，提高铁路路基工程质量，满足铁路工程建设的需要，制定本规范。1.0.2本规范适用于铁路路基工程应用土工合成材料的设计。1.0.3铁路路基工程应用土工合成材料，应根据铁路等级、路基结构形式、地质、水文和气象条件进行设计。设计应遵循因地制宜、安全可靠、经济合理，并与其他工程材料、工程措施综合应用的原则。
1.0.4铁路路基工程应用土工合成材料除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。2术语和符号
2.1 术 语
2.1.1土工合成材料　geosynthetics岩土工程应用的合成材料产品的总称。2.1.2土工织物　geotextile　
以聚合物纤维为原料制成的具有渗透性的布状土工合成材料。
2.1.3织造土工织物　woven geotextile由纤维纱或长丝按一定方向排列机织的土工织物。2.1.4非织造土工织物　nonwoven geotextile由短纤维或长丝按随机或定向排列制成的薄絮垫，经机械结合、热粘或化粘而成的主工织物。2.1.5土工膜geomembrane
由聚合物或沥青制成的-一种相对不透水薄膜。2.1.6复合土工合成材料composite geosynthetic由两种或两种以上土工织物、土工膜或其他材料复合制成的土工合成材料。
2.1.7 复合土工膜 composite geomembrane用土工织物或其他材料与土工膜结合而成的不透水材料，根据主要功能的不同，复合土工膜可分为横向排水型和加筋型两种。
2.1.8复合土工排水材料 composite geodrain以土工织物包裹不同形状和材料的芯材制成的土工排水材料。
2.1.9　塑料排水带　strip geodrain　·2·
由不同形状的塑料条带排水芯材外包以非织造土工织物制成的竖向排水材料，是复合土工排水材的一种。2.1.10特种士工合成材料special geosynthetic经过特殊工艺制成的具有特种用途的土工合成材料。2.1.11土工模袋geofabriform
由双层土工织物制成的连续（或单独的）袋状材料，其中灌注混凝土或砂浆凝结成板状或其他形状的结构。2.1.12 土工网 geonet
经挤压或热粘而成的平面网状土工合成材料。2.1.13塑料土工格栅plastic geogrid用高密度聚乙烯等聚合物经挤压加工再进行拉伸制成的格栅状土工合成材料。
2.1.14经编土工格栅warp-knitted geogrid采用高强度涤纶或玻璃纤维原料，双轴向技术编织，经聚氯之烯或改性沥涂层整理生产的土工格栅产品。2.1.1s土工格室 geocell
由土工合成材料片焊接或组装成的具蜂窝状结构的三维土工合成材料制品。
2.1.16土工网垫geomat
由丝条状合成材料经过一定的工艺处理，并在结点上相互熔合而成的孔隙很大的三维网状土工合成材料。2.1.17立体植被护坡网three-dimensional vegetation grids一种类似于棱型格室状的植草土工网，以塑料丝纺织加工制成。
2.1.18聚苯乙烯泡沫塑料expanded polystyrene由聚苯乙烯加人发泡剂膨化经模塑或挤压制成的轻型土工材料。
2.1.19软式透水管flexible permeable hose高强度圈状支撑体外包土工织物及强力合成纤维外覆层制成.3·
的管状排水材料。
2.1.20复合拉筋带composite geobelt经挤压拉伸再加筋制成的条带抗拉材料。2.1.21 袋装砂井 sand well with geotextile bag在土工织物长袋中装砂制成砂袋，打入软土中形成的竖向期水体。
2.1.22反滤filtration
在使流体通过的同时，保持受渗透压力作用的土粒不流失。2.1.23 隔离 separation
防正相邻的不同介质混合。
2.1.24 加筋 reinforcement
把其有一定抗拉强度的土工合成材料理于土体内适当位置，依靠其与土界面的椎互作用，提高土体强度和稳定性，限制土体位移的措施。
2.1.25极限抗拉强度ultimate tensile strength材料试样在缓慢增大的均匀单轴拉力作用下破环时的最大拉力。
2.1.26圆球顶破强度ball burst strenth以规定直径圆球顶杆勾速垂直顶压于土工合成材料平面时，土工合成材料所能承受的最大顶压力。2.1.27 CBR 顶破强度: CBR burst strenth 以CBR仪的圆柱形项杆匀速垂真顶压于主工合成材料平面时，土工合成材料所能承受的最大顶压力。2.1.28 延伸率 elongation rate试样拉断时的应变值，以百分比表示。2.1.29 等效孔径 equivalent opening size (EOS)用于表示织物型土工合成材料特征孔径的指标。采用不同的筛余率标准，可得到不同的等效孔径值，目前我国多取O952.1.30 梯度比 gradient ratio.4.
