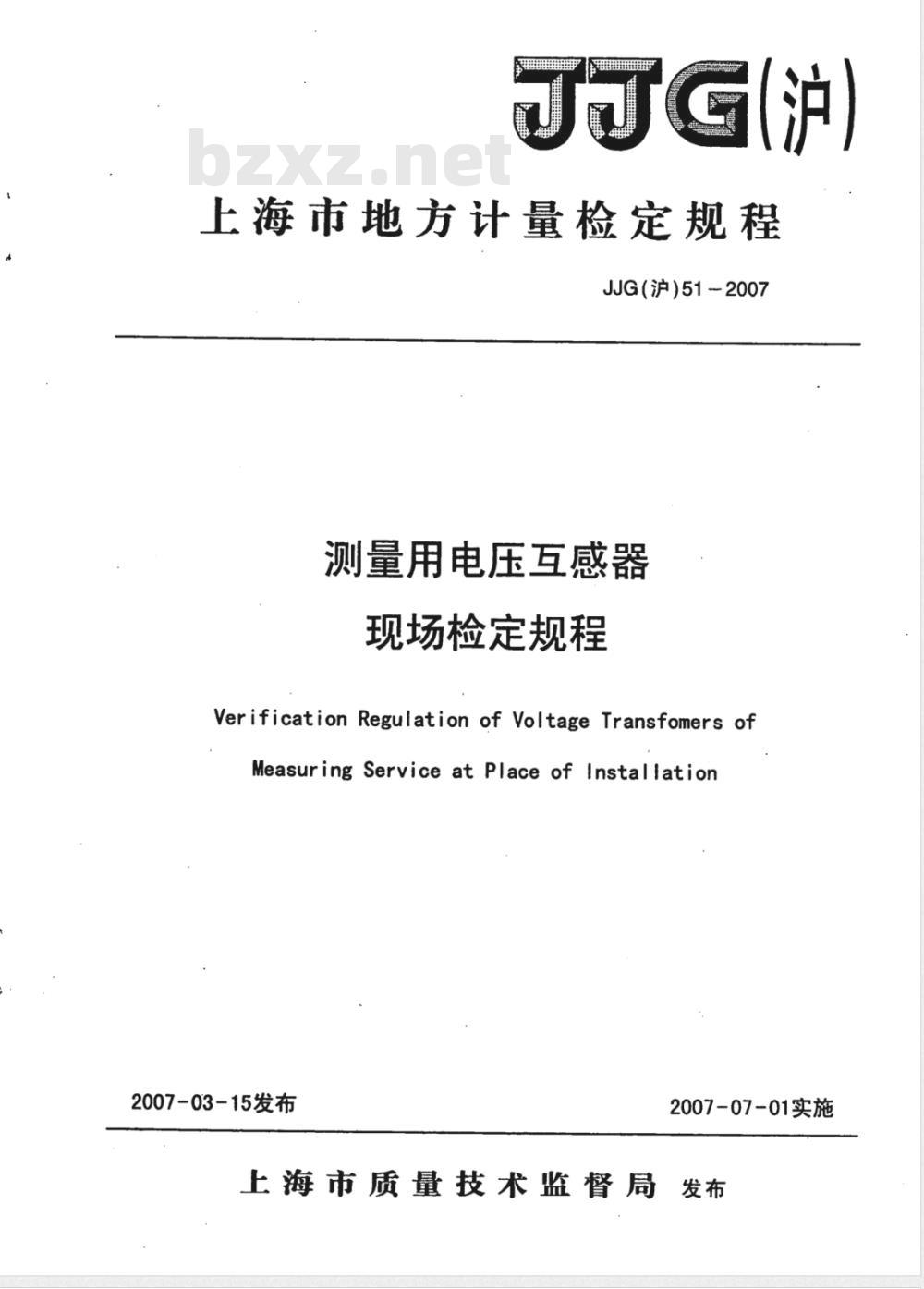

测量用电压互感器
现场检定规程
Verification Regulation of Voltage Transfomers ofMeasuring Service at Place of Instaliation2007-03-15发布
2007-07-01实施
上海市质量技术监督局发布
JJG(沪)51—2007
测量用电互感器现场检定规程
Verification Regulation of VoltageTransfomers of Measuring Serviceat Place ofInstalation
JJG(沪) 51 — 2

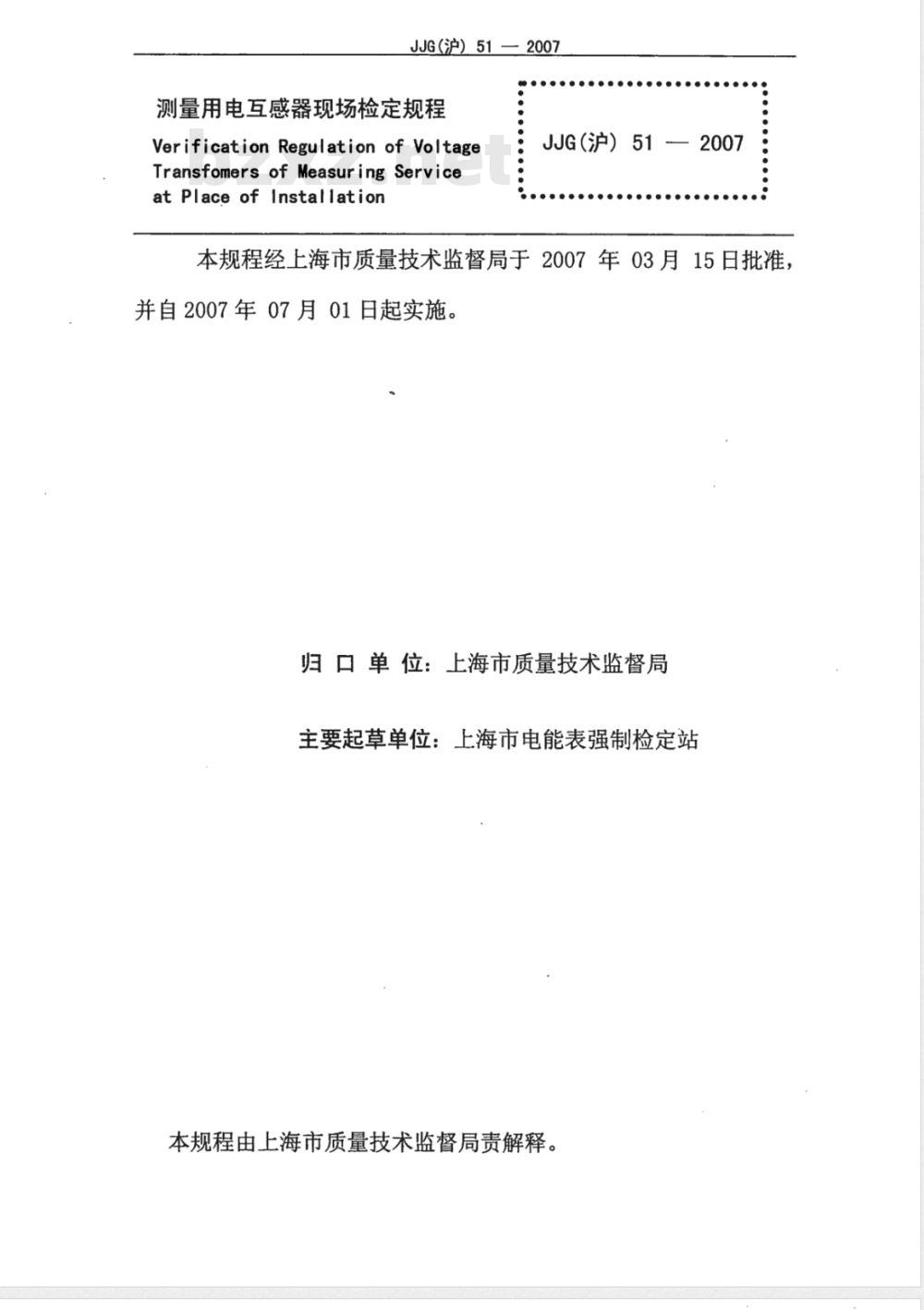

本规程经上海市质量技术监督局于2007年03月15日批准，并自2007年07月01日起实施。
归口单位：上海市质量技术监督局主要起草单位：上海市电能表强制检定站本规程由上海市质量技术监督局责解释。本规程主要起草人：
JJG（沪）51—2007

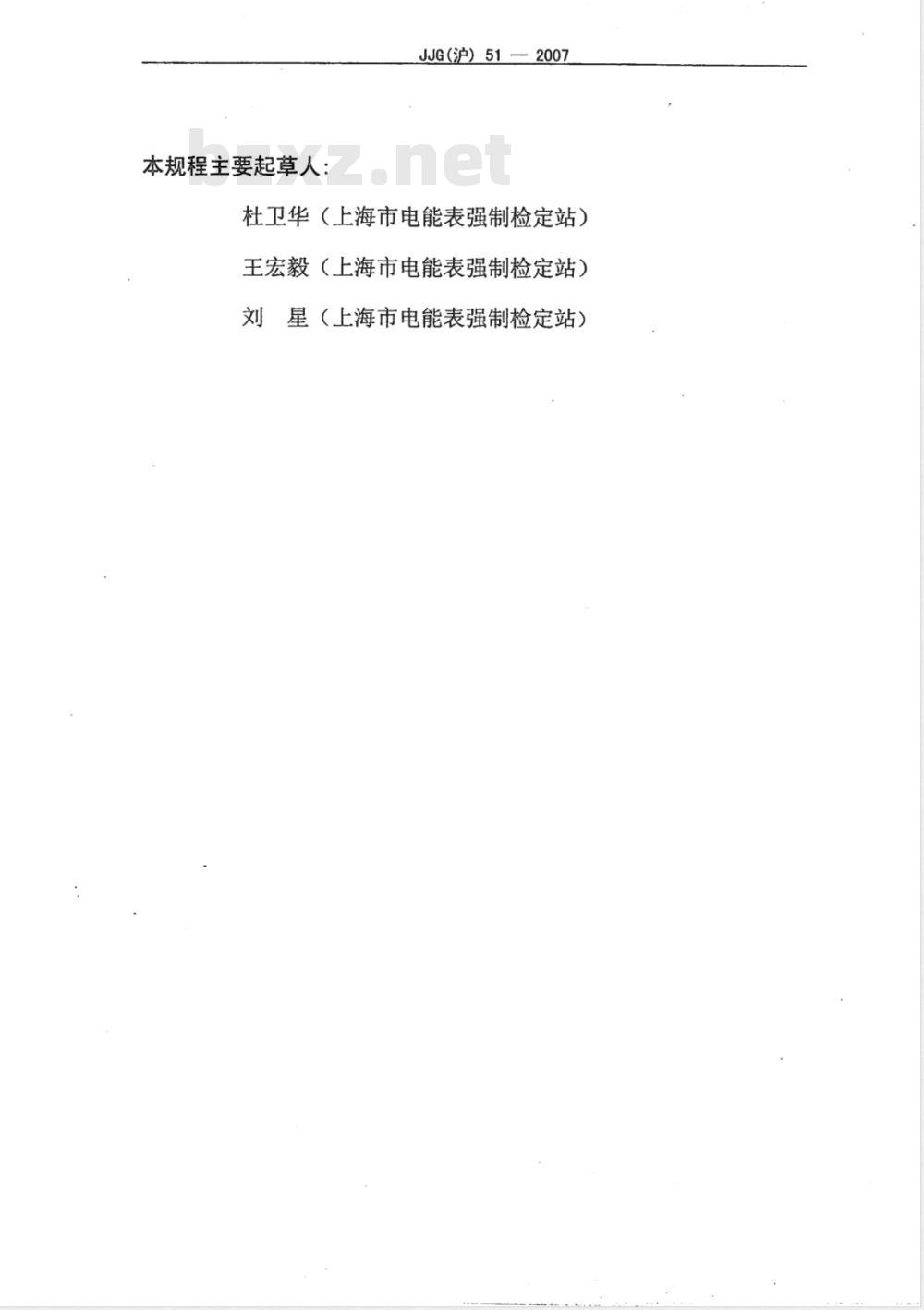

杜卫华（上海市电能表强制检定站）王宏毅（上海市电能表强制检定站）刘星（上海市电能表强制检定站）2

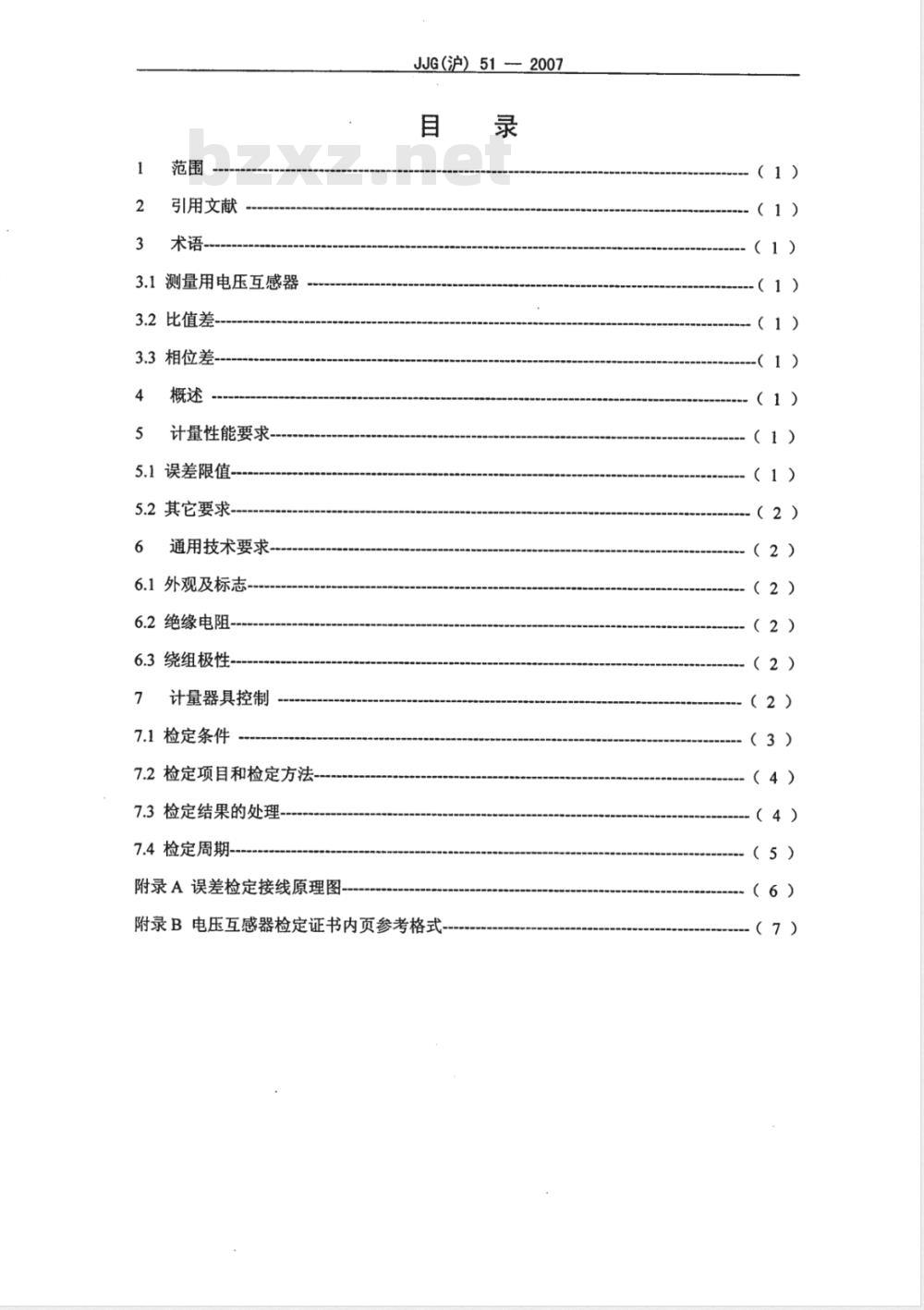

引用文献
测量用电压互感器
3.2比值差
3.3相位差-
计量性能要求，
5.1误差限值-
5.2其它要求
通用技术要求
6.1外观及标志
6.2绝缘电阻-
6.3绕组极性+
计量器具控制
7.1检定条件
7.2检定项目和检定方法
7.3检定结果的处理
7.4检定周期
附录A误差检定接线原理图
JJG（沪）512007
附录B电压互感器检定证书内页参考格式录
（1）
（1）
（2）
（2）
（2）
（2）
（3）
（4）
（4）
（6）

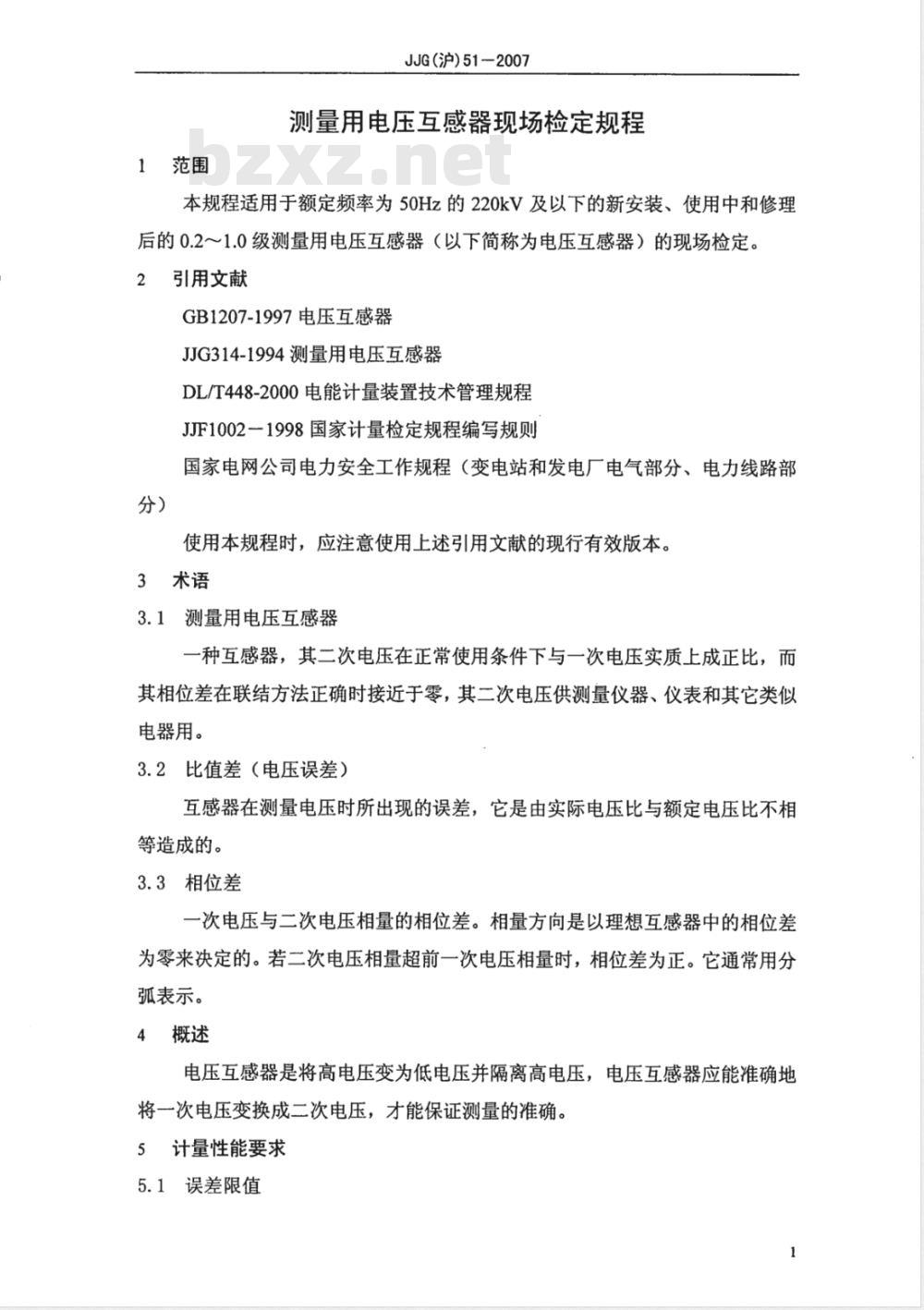

1范围
JJG（沪）51-2007
测量用电压互感器现场检定规程本规程适用于额定频率为50Hz的220kV及以下的新安装、使用中和修理后的0.2～1.0级测量用电压互感器（以下简称为电压互感器）的现场检定。2
引用文献
GB1207-1997电压互感器
JJG314-1994测量用电压互感器
DL/T448-2000电能计量装置技术管理规程JJF1002-1998国家计量检定规程编写规则国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部使用本规程时，应注意使用上述引用文献的现行有效版本。3术语
3.1测量用电压互感器
一种互感器，其二次电压在正常使用条件下与一次电压实质上成正比，而其相位差在联结方法正确时接近于零，其二次电压供测量仪器、仪表和其它类似电器用。
3.2比值差（电压误差）
互感器在测量电压时所出现的误差，它是由实际电压比与额定电压比不相等造成的。
3.3相位差
一次电压与二次电压相量的相位差。相量方向是以理想互感器中的相位差为零来决定的。若二次电压相量超前一次电压相量时，相位差为正。它通常用分弧表示。
4概述
电压互感器是将高电压变为低电压并隔离高电压，电压互感器应能准确地将一次电压变换成二次电压，才能保证测量的准确。5计量性能要求下载标准就来标准下载网
5.1误差限值
在额定频率、额定功率因数及二次负荷为额定二次负荷的25%～100%之间的任一数值内，电压互感器的误差不得超过表1的误差限值。表1测量用电压互感器误差限值
比值差
额定电压百分值
±（)
相位差
额定电压百分值
注：电压互感器的实际误差曲线，不应超过上表所列误差限值连线所形成的折线范围。5.2其它要求
电压互感器加压时，电压互感器的二次回路严禁短路a）
电压互感器必须符合本规程和相应的技术标准所规定的全部技术要求。6
通用技术要求
6.1外观及标志
外观应无影响额定绝缘水平与工作性能的损伤，绝缘套管应清洁。对油绝缘式，油标指示位置满足规定要求；对环氧树脂绝缘式，无裂痕；对SF6气体绝缘式，气压表值满足规定要求。6.1.2铭牌及必要的标志清晰（包括技术参数、极性标记、额定绝缘水平、规格、额定二次负荷、准确度等级等）。6.1.3接线端钮完整、无损坏并有相应标记。6.1.4多变比电压互感器在铭牌或面板上应标有不同变比的接线方式。6.1.5无影响检定工作进行的其它缺陷。6.2绝缘电阻
6.2.1电压互感器一次绕组对各二次绕组、一次绕组对地的绝缘电阻值，全绝缘式的应大于10M2/kV、半绝缘式的应大于30MQ。6.2.2电压互感器各二次绕组之间、各二次绕组对地的绝缘电阻值应大于30M2。
6.3绕组极性
电压互感器绕组极性规定为减极性。7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。2
7.1检定条件
7.1.1检定环境条件
环境温度：（-540）℃
相对湿度：小于95%
JJG（沪)51-2007
周围应无影响检定工作的强磁场。7.1.2计量标准器和主要配套设备7.1.2.1标准电压互感器
标准器应比被检电压互感器高两个准确度级别。其实际误差应不大于电压互感器误差限值的1/5；标准器的变差（电压上升和下降时两次所测得的误差值之差）应不大于其误差限值的1/5；在检定周期内，标准器的误差变化不大于误差限值的1/3。
7.1.2.2互感器校验仪
校验仪应符合相关的技术要求并具有极性指示功能，准确度不低于2级。现场测量应采用高端测差方式的互感器校验仪。7.1.2.3电压负荷箱
在额定频率为50Hz时，电压负荷箱在额定电压的80%～120%的范围内，在环境温度为（20士5）℃时，其有功部分和无功部分的误差，均不超过土3%；当COSΦ=1时，其残余无功分量不得超过额定负荷值的土3%；当环境温度每改变10℃时，负荷箱误差的相对变化不应超过土2%。7.1.2.4监测用电压表
检定时，外接监测电压互感器二次工作电压用的电压表准确度级别应在1.5级以上，在同一量程的所有示值范围内，电压表的内阻抗应保持不变。7.1.2.5试验用导线
一一次高压引线应使用强度较好的裸铜线；二次试验连接线其截面积不小于2.5mm；接地线应采用裸露的编织铜线或专用的接地导线。7.1.2.6电源及调节设备
电源及调节设备应保证具有足够的容量与调节细度，并应保证电源的频率为（50士0.5）Hz，波形的畸变系数不超过5%；检定电磁式电压互感器可使用相应电压等级与容量的试验变压器，调压器的容量应与试验变压器的额定电压和实3
际输出容量匹配，调压装置应有输出电流指示和过流保护机构。检定电容式电压互感器可使用相应电压等级与容量的串联谐振升压装置，用于误差测定的串谐装置采用调感式，用电网频率激励。7.2检定项目和检定方法
7.2.1外观检查
外观检查，其结果应满足本规程6.1要求。7.2.2绝缘电阻的测定
用2500V兆欧表测量其各绕组之间和绕组对地间的绝缘电阻值，其结果应满足本规程6.2要求。
7.2.3绕组的极性检查
电压互感器绕组极性规定为减极性。用电压互感器校验仪进行绕组的极性检查。标准器的极性是已知的，当按被检电压互感器的极性标记接好线通电时，如发现校验仪的极性指示器动作而又排除是由于接线错误所致，则可判定被检电压互感器极性相反。
7.2.4误差测量
7.2.4.1根据现场实际情况，布置落实好相应的安全技术措施。7.2.4.2将被检电压互感器从运行中完全隔离出来。、7.2.4.3电压负荷箱置数应正确，二次负荷的功率因数应根据铭牌规定值选取，当铭牌中未标明则取0.8；额定电压相同的负荷箱可并联使用，并联后的负荷等于各台负荷的和。
7.2.4.4按要求完成试验接线，平稳地升起一次电压至额定值5%～10%之间的某一值。如未发现异常，可升到最大电压测量点，再降到零值准备正式测量。如有异常，应排除故障后再测。
7.2.4.5在额定负荷下测量电压额定百分数80%、100%、120%（110kV及以上可以为110%）点，电压上升时的误差。在1/4额定负荷下测量电压百分数100%点，电压上升时的误差。
注：额定负荷指计量绕组置100%额定负荷，其余绕组也置100%额定负荷。1/4额定负荷指计量绕组置1/4额定负荷，其余绕组置0负荷。7.3检定结果的处理
7.3.1数据修约
JJG(沪)51-2007
测量得到的误差读数根据被检的准确度等级，按表2选择修约间隔。表2测量用电压互感器误差的修约间隔各等级的误差
修约间隔
比值差
相位差
7.3.2检定结果判定
准确度等级
倍率因数
判断被检电压互感器的误差是否超过表1中给出的误差限值，应以修约后的数据为准。
若被检电压互感器的外观要求、绝缘电阻、绕组极性与误差都满足，则可判定合格。否则，判为不合格。7.3.3经检定合格的电压互感器，应出具检定证书；经检定不合格的电压互感器，应出具检定结果通知书。
7.4检定周期
测量用电压互感器的检定周期规定为4年附录A误差检定接线原理图
调压器
升压器
标准电压互感器
被检电压互感器
电压互感器校验仪
图1电磁式电压互感器误差检定接线原理图调压器
电压互感器校验仪
容式·
图2电容式电压互感器误差检定接线原理图互
其中：A、N为电压互感器一次的对应端子；a、n为电压互感器二次的对应端子；V为标准电压；△V为标准电压互感器和被检电压互感器的差电压；Y为被检电压互感器的二次导纳。
注：不同型式的校验仪，请参照校验仪生产厂家的接线图。6
JJG(沪)51-2007
附录B电压互感器检定证书内页参考格式检定条件
环境温度
相对湿度
检定依据
此次检定的依据为
检定用设备
外观检查
绝缘电阻
极性检查
误差测量
结论及说明：
型号/规格
已测量限误差符合
有效期至
准确度
检定结果
级要求
年月日
共2页
第1页
