【国家计量标准(JJ)】 测量用电流互感器现场检定规程

JG（沪）
上海市地方计量检定规程
JJG(沪）50—2007
测量用电流互感器
现场检定规程
Verification Regulation of Current Transfomers ofMeasuringSeryiceatPlaceofInstallation2007-03-15发布
2007-07-01实施
上海市质量技术监督局发布
JJG(沪）502007

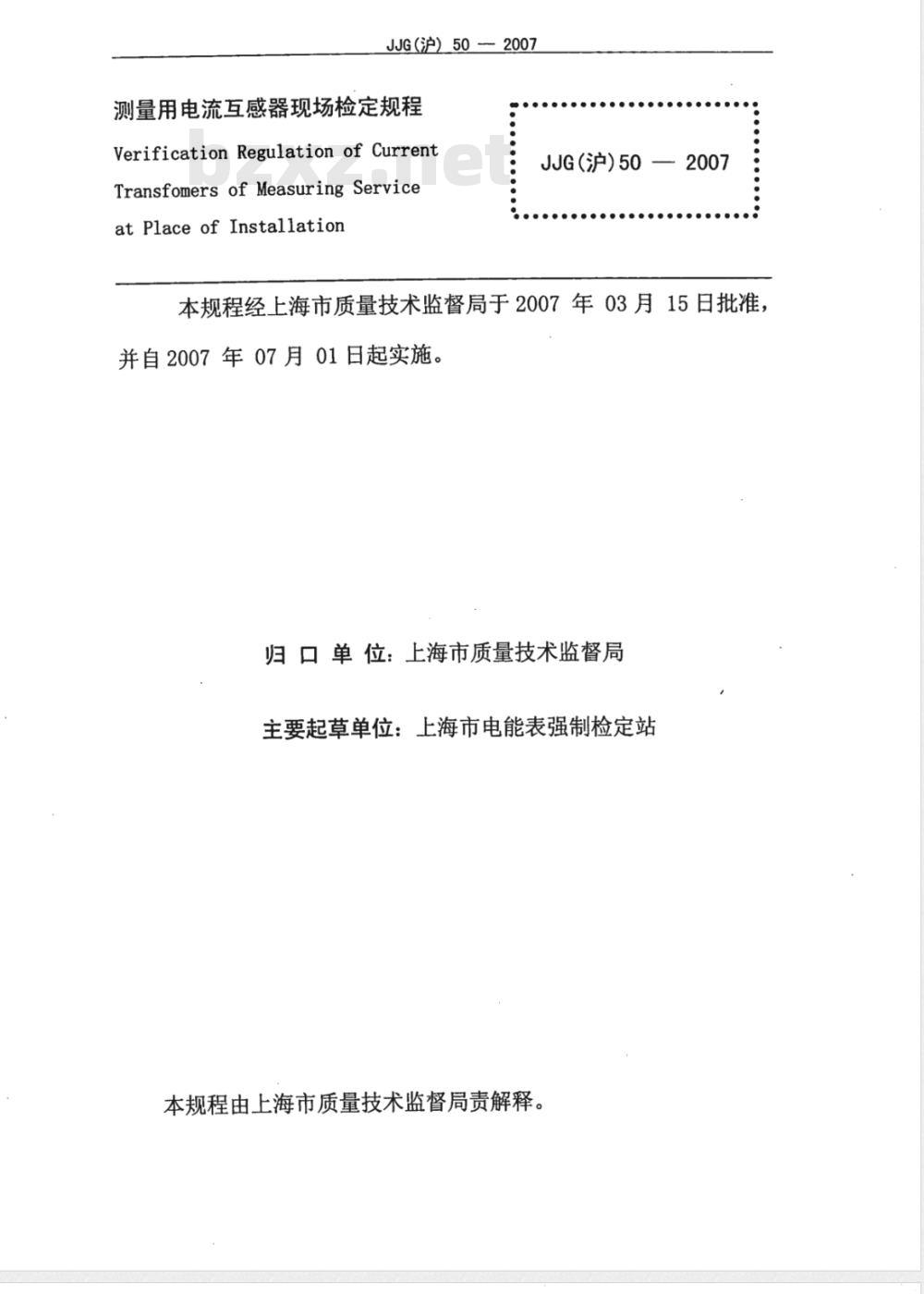

测量用电流互感器现场检定规程Verification Regulation of CurrentTransfomers of Measuring Serviceat Place of Installation
JJG（沪)50
—2007
本规程经上海市质量技术监督局于2007年03月15日批准，并自2007年07月01日起实施。

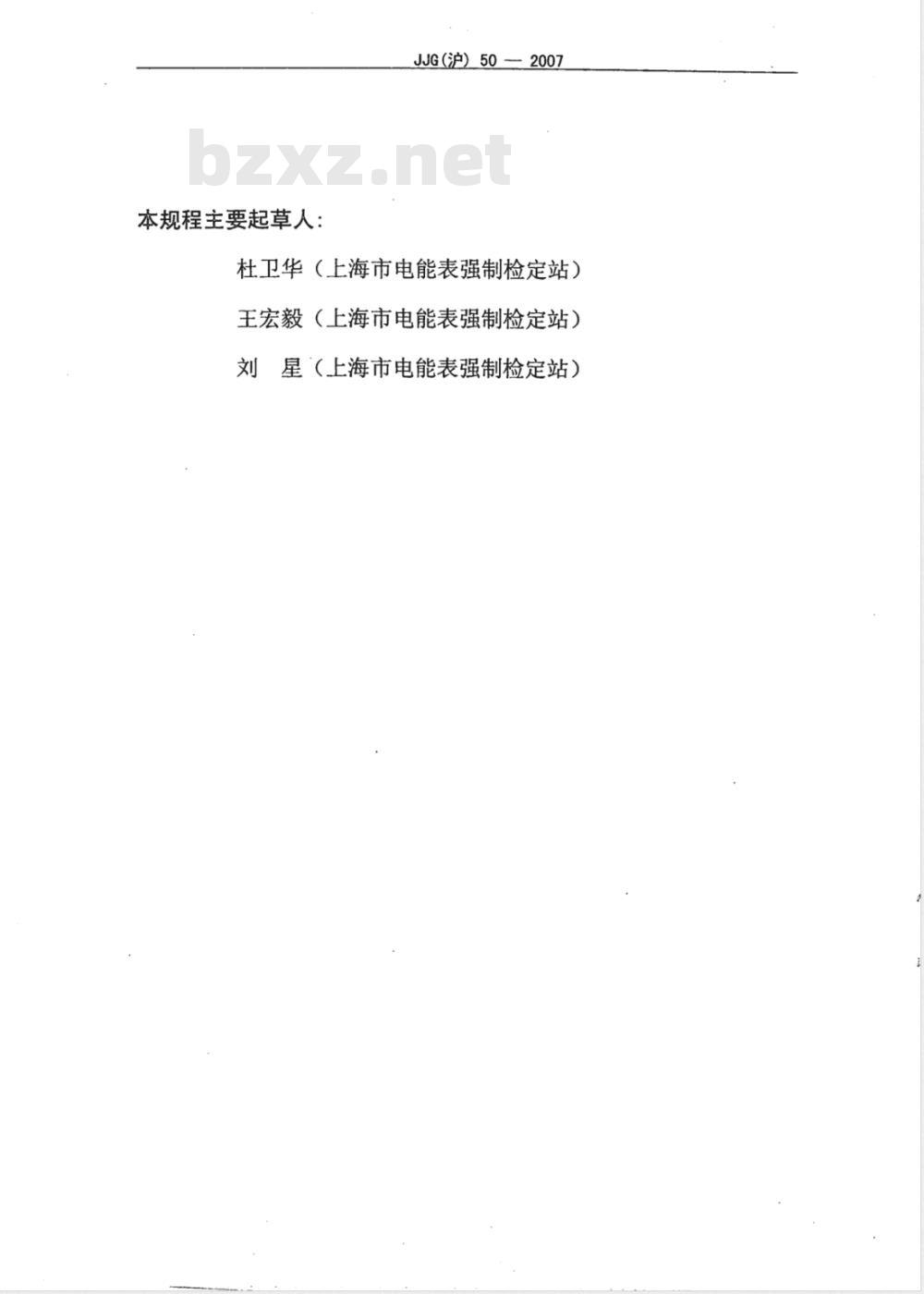

归口单位：上海市质量技术监督局主要起草单位：上海市电能表强制检定站本规程由上海市质量技术监督局责解释。本规程主要起草人：
JJG(沪)50-2007
杜卫华（上海市电能表强制检定站）王宏毅（上海市电能表强制检定站）刘星（上海市电能表强制检定站）1

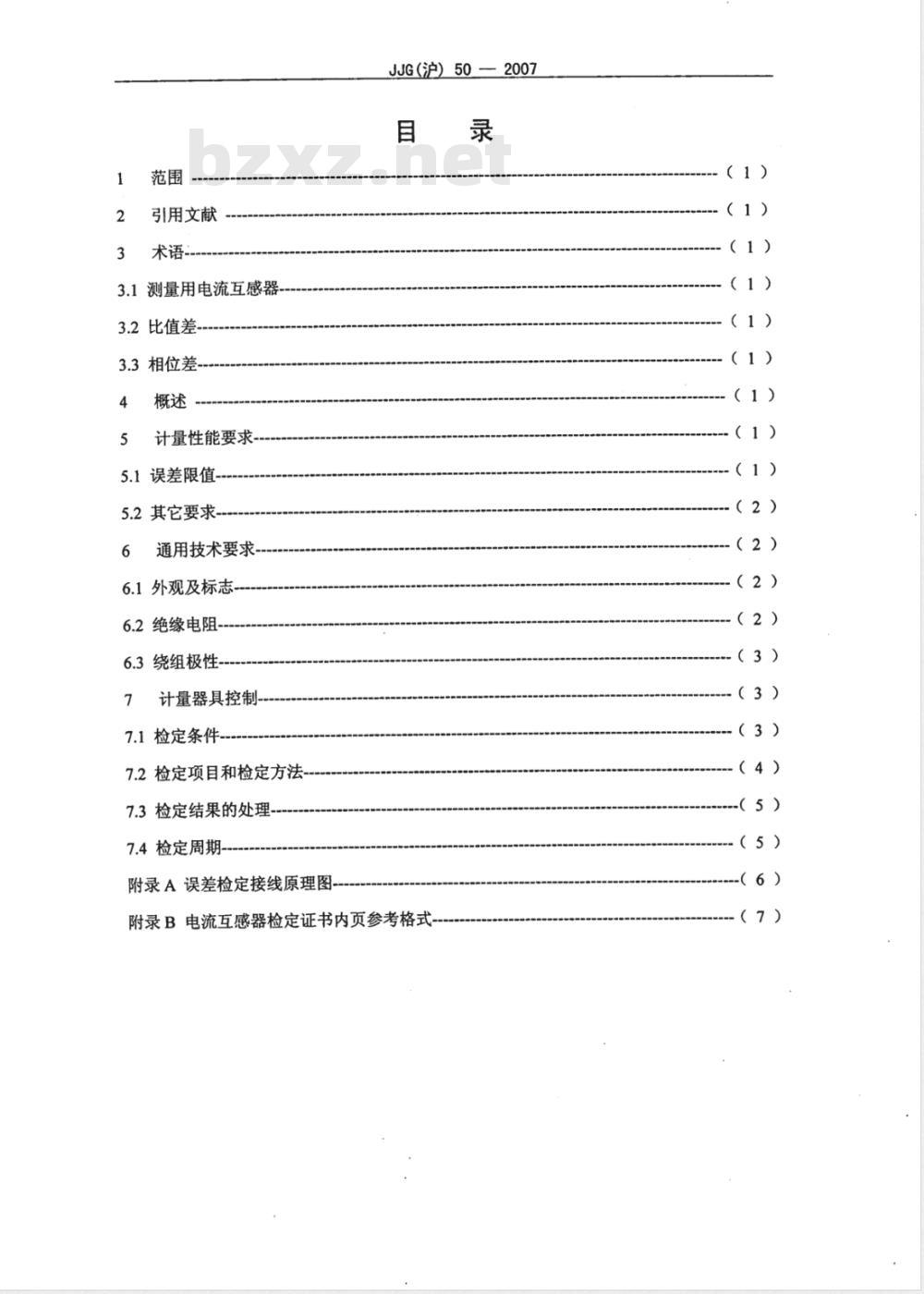

引用文献
术语-
3.1测量用电流互感器
3.2比值差
3.3相位差-
计量性能要求
5.1误差限值+
5.2其它要求
通用技术要求
6.1外观及标志
6.2绝缘电阻+bzxZ.net
6.3绕组极性-
计量器具控制
7.1检定条件
7.2检定项目和检定方法
7.3检定结果的处理，
7.4检定周期-
附录A误差检定接线原理图
JJG（沪)50—2007
附录B电流互感器检定证书内页参考格式录
（1）
（1）
（1）
（1）
（2）
（2）
（2）
（3）
（3）
（4）
（5）
（5）

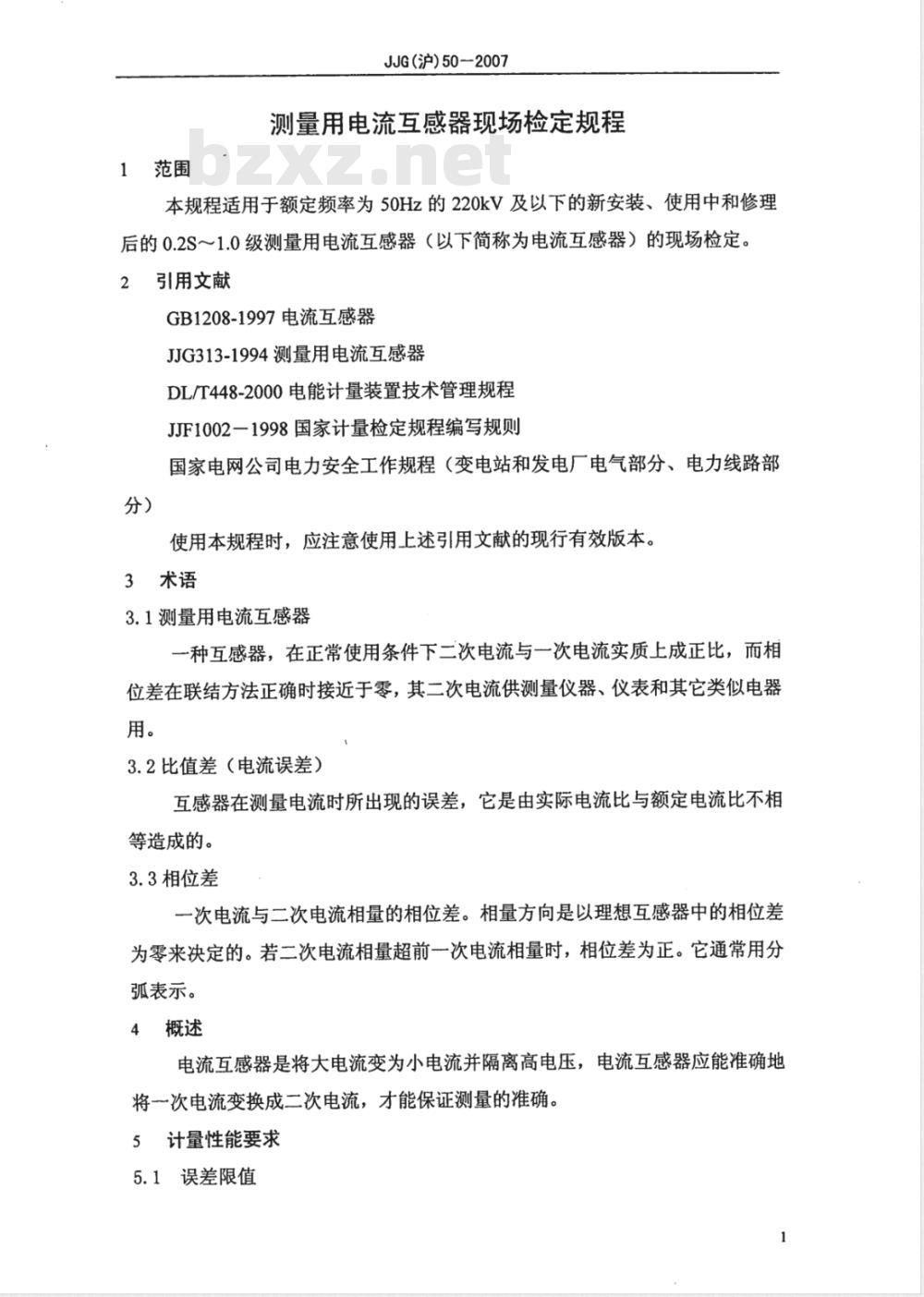

1范围
JJG（沪)50—2007
测量用电流互感器现场检定规程本规程适用于额定频率为50Hz的220kV及以下的新安装、使用中和修理后的0.2S～1.0级测量用电流互感器（以下简称为电流互感器）的现场检定。引用文献
GB1208-1997电流互感器
JJG313-1994测量用电流互感器
DL/T448-2000电能计量装置技术管理规程JF1002一1998国家计量检定规程编写规则国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）
使用本规程时，应注意使用上述引用文献的现行有效版本。3术语
3.1测量用电流互感器
一种互感器，在正常使用条件下二次电流与一次电流实质上成正比，而相位差在联结方法正确时接近于零，其二次电流供测量仪器、仪表和其它类似电器用。
3.2比值差（电流误差）
互感器在测量电流时所出现的误差，它是由实际电流比与额定电流比不相等造成的。
3.3相位差
一次电流与二次电流相量的相位差。相量方向是以理想互感器中的相位差为零来决定的。若二次电流相量超前一次电流相量时，相位差为正。它通常用分弧表示。
4概述
电流互感器是将大电流变为小电流并隔离高电压，电流互感器应能准确地将一次电流变换成二次电流，才能保证测量的准确。5计量性能要求
5.1误差限值
JJG（沪）50-2007
在额定频率、额定功率因数及二次负荷为额定二次负荷的25%～100%之间的任一数值内，电流互感器的误差不得超过表1的误差限值。对额定二次电流为5A，额定负荷为5VA的互感器，其下限负荷为2.5VA。注：对于额定二次电流为5A，额定负荷为5VA或10VA的互感器，其下限负荷允许为3.75VA，但必须在铭牌上标注；对于非标产品，允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。表1测量用电流互感器误差限值
比值差
额定电流百分值
相位差
额定电流百分值
注：电流互感器的实际误差曲线，不应超过上表所列误差限值连线所形成的折线范围。5.2其它要求
当电流互感器的一次绕组中通有电流时，严禁断开二次回路。a）
b）电流互感器必须符合本规程和相应技术标准所规定的全部技术要求。6通用技术要求
6.1外观及标志
6.1.1外观应无影响额定绝缘水平与工作性能的损伤，绝缘套管应清洁。对油绝缘式，油标指示位置满足规定要求；对环氧树脂绝缘式，无裂痕；对SF6气体绝缘式，气压表值满足规定要求。6.1.2铭牌及必要的标志清晰（包括技术参数、极性标记、额定绝缘水平、规格、额定二次负荷、准确度等级等）。6.1.3接线端钮完整、无损坏并有相应标记；穿心式电流互感器应有极性标记。6.1.4多变比电流互感器在铭牌或面板上应标有不同电流比的接线方式。6.1.5无影响检定工作进行的其它缺陷。6.2绝缘电阻
6.2.1电流互感器一次绕组对各二次绕组、一次绕组对地的绝缘电阻值应大于10M2/kV。
6.2.2电流互感器各二次绕组之间、各二次绕组对地的绝缘电阻值应大于30M2。2
6.3绕组极性
JJG（沪)50—2007
电流互感器绕组极性规定为减极性。计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。7.1检定条件
7.1.1检定环境条件
环境温度：（-5~40）℃
相对湿度：小于95%
周围应无影响检定工作的强磁场。7.1.2计量标准器和主要配套设备7.1.2.1标准电流互感器
标准器应比被检电流互感器高两个准确度级别。其实际误差应不超过被检电流互感器误差限值的1/5；标准器在额定电流时的变差不大于其误差限值的1/5；在检定周期内，标准器的误差变化不大于误差限值的1/3。7.1.2.2互感器校验仪
校验仪应符合相关的技术要求并具有极性指示功能，准确度不低于2级。7.1.2.3电流负荷箱
额定频率为50Hz，电流在额定值的5%～120%（S级在1%～120%）范围内，在环境温度为（20士5）℃时，电流负荷箱的有功分量和无功分量不超过土3%；当环境温度每改变10℃时，负荷箱误差的相对变化不应超过土2%。7.1.2.4监测用电流表
·检定时，监测一次侧电流用的电流表应有合适的量程和分辨率，其准确度等级不应低于3级；为了确定二次回路的工作电流所使用的电流表的准确度等级不低于1.5级。
7.1.2.5试验用导线
一次大电流线应满足测试电流容量的要求，应有良好的绝缘性；二次试验连接线其截面积不小于2.5mm2；接地线应采用裸露的编织铜线或专用的接地导线。
7.1.2.6电源及调节设备
JJG（沪）50-2007
电源及调节设备应保证具有足够的容量与调节细度，并应保证电源的频率为（50士0.5）Hz，波形的畸变系数不超过5%。7.2检定项目和检定方法
7.2.1外观检查
外观检查，其结果应满足本规程6.1要求。7.2.2绝缘电阻的测定
用2500V兆欧表测量其各绕组之间和绕组对地间的绝缘电阻值，其结果应满足本规程6.2要求。
7.2.3绕组的极性检查
电流互感器绕组极性规定为减极性。用电流互感器校验仪进行绕组的极性检查。标准器的极性是已知的，当按被检电流互感器的极性标记接好线通电时，如发现校验仪的极性指示器动作而又排除是由于接线错误所致，则可判定被检电流互感器极性错误。
7.2.4误差测量
7.2.4.1根据现场实际情况，布置落实好相应的安全技术措施。7.2.4.2将被检电流互感器从运行中完全隔离出来。：7.2.4.3电流负荷箱置数应正确，二次负荷的功率因数应根据铭牌规定值选取，当铭牌中未标明则取0.8。
7.2.4.4按要求完成试验接线，通电时先将一次电流升至额定电流值的1%~5%，如未发现异常，将电流升至最大电流测量点，再降到零值准备正式测量。如有异常，应排除故障后再测。
7.2.4.5退磁
电流互感器在进行误差试验之前应进行退磁，以消除或减小铁心的剩磁感应，可根据具体情况选择下述方法之一进行。a）闭路退磁法
在电流互感器的二次侧接一个相当于其额定负荷10～20倍的可变电阻（考虑足够容量），在一次通以工频交流电流，将电流从零平滑地升至额定电流值的120%，再将电流均匀缓慢地降至零，然后在依次减小可变电阻至其值的1/2、1/5、1/10，重复上述过程。
JJG（沪)50—2007
对于多次级的电流互感器，其余铁心的二次线圈此时均应短路，当二次绕组均与同一铁心铰链时，运行中的二次绕组接退磁电阻，其余的二次绕组开路。b）开路退磁法
在电流互感器二次绕组均开路的情况下，一次绕组通以工频交流电流，将电流从零平滑地升至一次额定电流值的10%，再将电流均匀缓慢地降至零。退磁过程中应在电流互感器二次两端接一峰值电压表，当示值超过2600V时，则应减小所加电流值。
在额定负荷及1/4额定负荷或用户指定的负荷下分别测试，误差测试点按额定一次电流（电流上升时）的1%（S级），5%，20%，100%，120%测试点下进行。
7.3检定结果的处理
7.3.1数据修约
测量得到的误差读数根据被检的准确度等级，按表2选择修约间隔。表2测量用电流互感器误差的修约间隔各等级的误差
修约间隔
比值差
相位差
7.3.2检定结果判定
准确度等级
倍率因数
判断被检电流互感器的误差是否超过表1中给出的误差限值，应以修约后的数据为准。
若被检电流互感器的外观要求、绝缘电阻、绕组极性与误差都满足，则可判定合格。否则，判为不合格。经检定合格的电流互感器，应出具检定证书；经检定不合格的电流互感7.3.3
器，应出具检定结果通知书。
7.4检定周期
测量用电流互感器的检定周期规定为4年。附录A
调压器
JJG（沪)50-2007
误差检定接线原理图
升流器
标准器
被检电流互感器
电流互感器校验仪
图1误差检定接线原理图
其中：P、P2为电流互感器一次的对应端子；Si、S2为电流互感器二次的对应端子；T。为互感器校验仪上的二次标准接线端子；Tx为互感器校验仪上的被检接线端子；K为互感器校验仪上的差流支路接线端子；Z为二次负荷。注：不同型式的校验仪，请参照校验仪生产厂家的接线图。附录B
环境温度
相对湿度
JJG（沪)50-2007
电流互感器检定证书内页参考格式共2页
检定条件
检定依据
此次检定的依据为
检定用设备
外观检查
绝缘电阻
极性检查
误差测量
结论及说明：
型号/规格
已测量限误差符合
有效期至
准确度
检定结果
级要求
年月日
第1页
