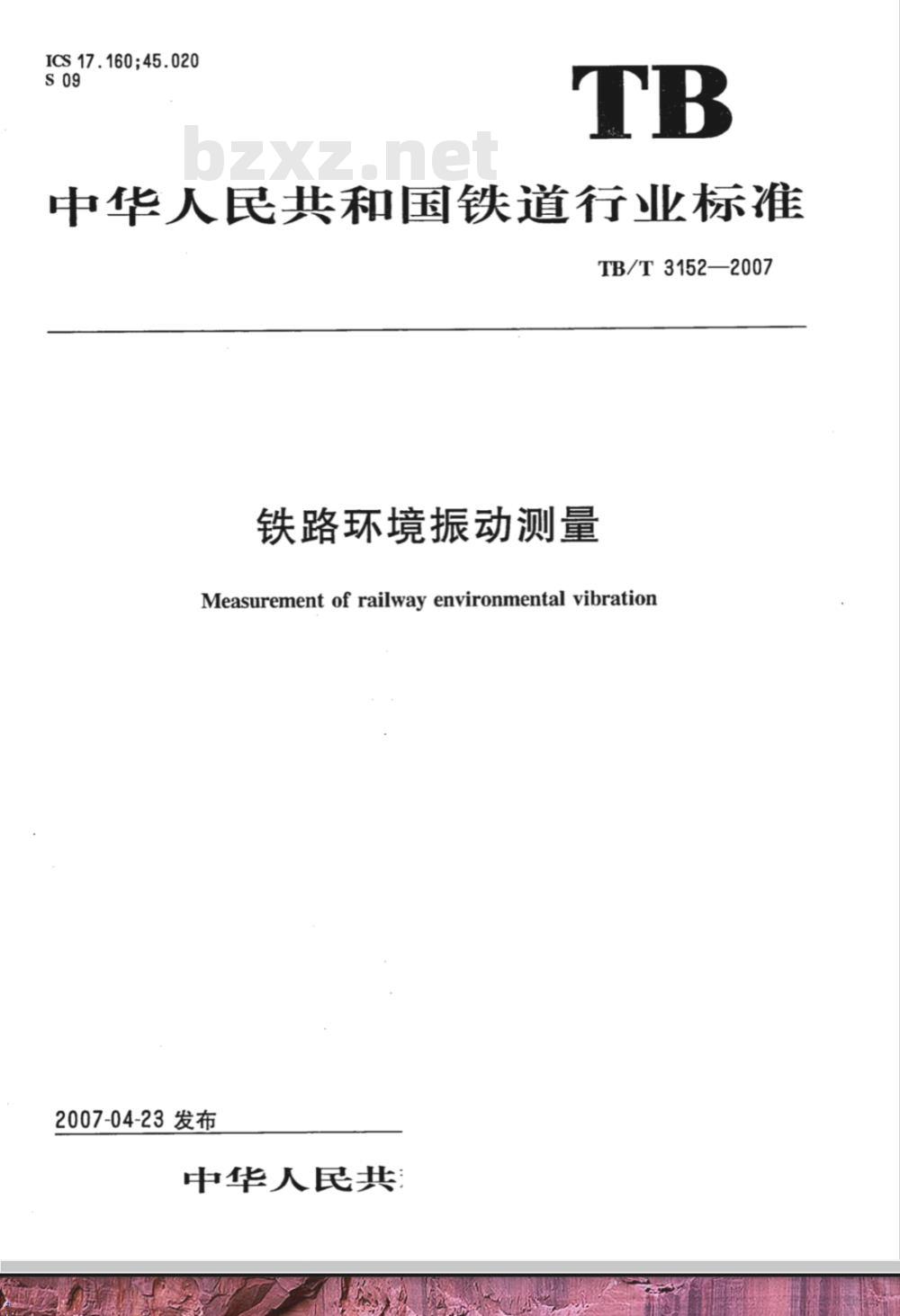

铁路环境振动测量
Measurement of railway environmental vibration2007-04-23发布
中华人民共
规范性引用文件
术语、定义和符号
测量仪器
测量的量
测量内容
测点布设
振动传感器的放置
测量条件
测量方法
4.8采样方法
数据修约
4.10记录内容.
5测量报告

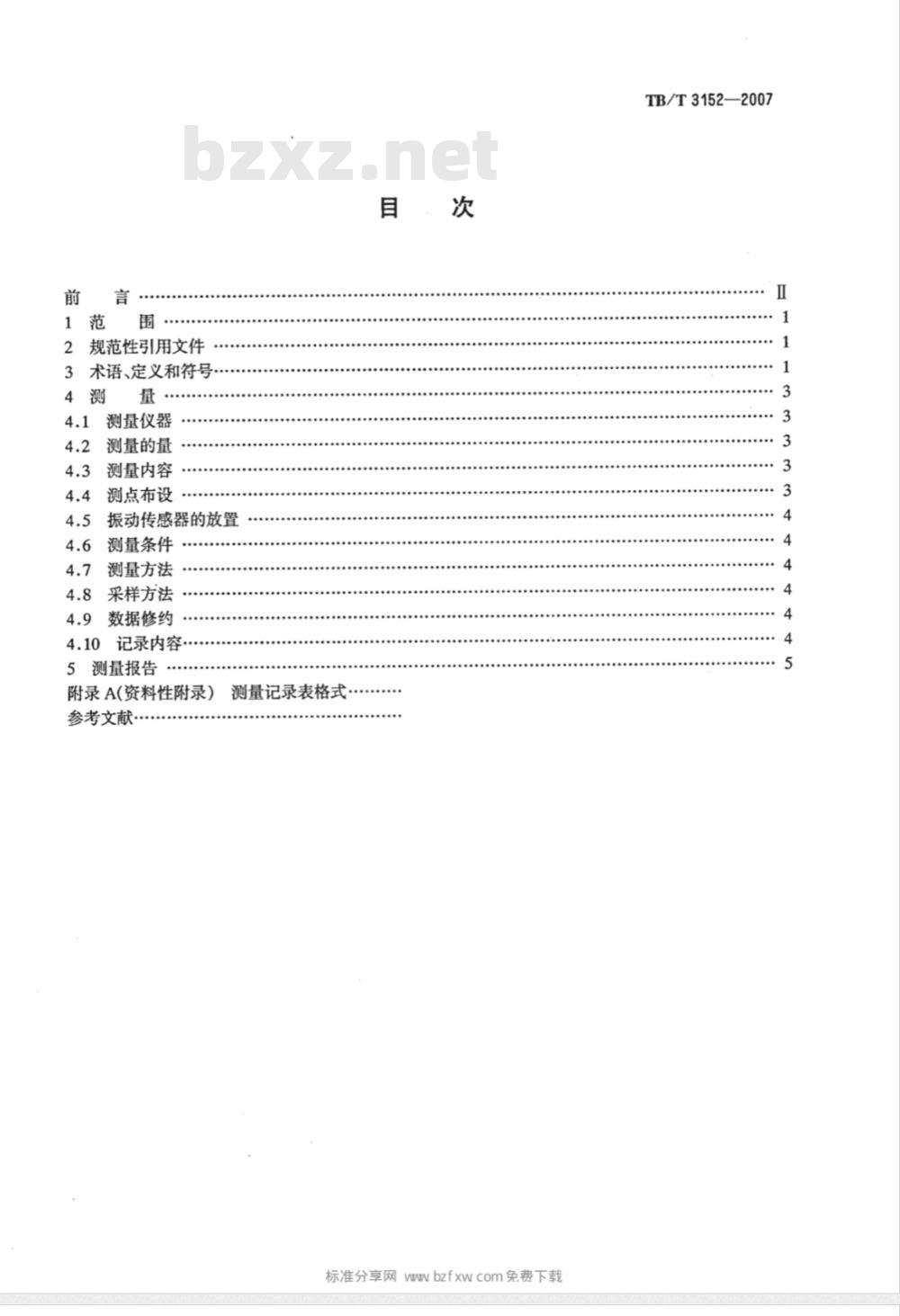

附录A(资料性附录）测量记录表格式参考文献·
标准分享网wbzfxwcom免费下载
TB/T3152—2007
TB/T3152—2007

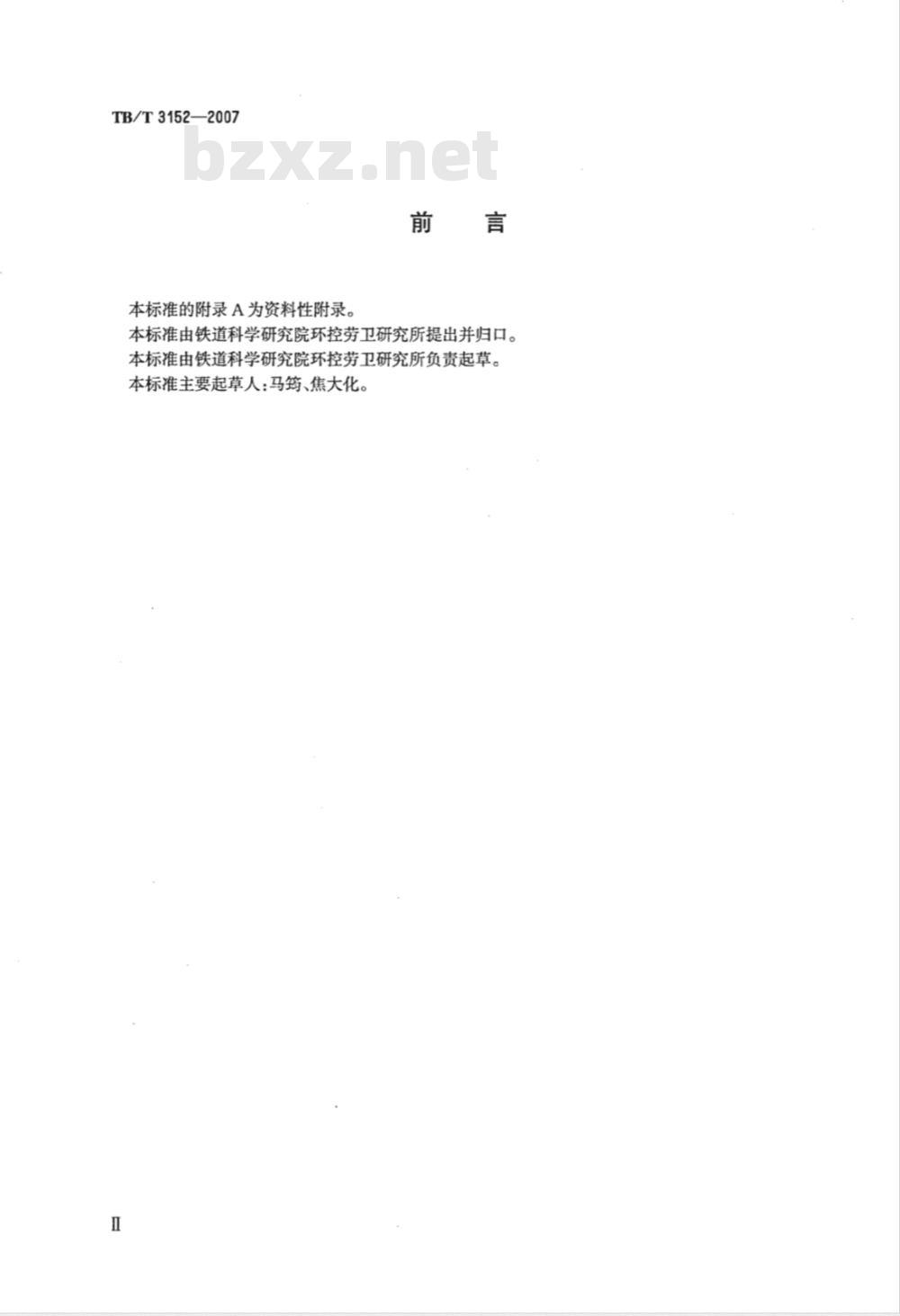

本标准的附录A为资料性附录。
本标准由铁道科学研究院环控劳卫研究所提出并归口。本标准由铁道科学研究院环控劳卫研究所负责起草。本标准主要起草人：马筠、焦大化。1范
铁路环境振动测量

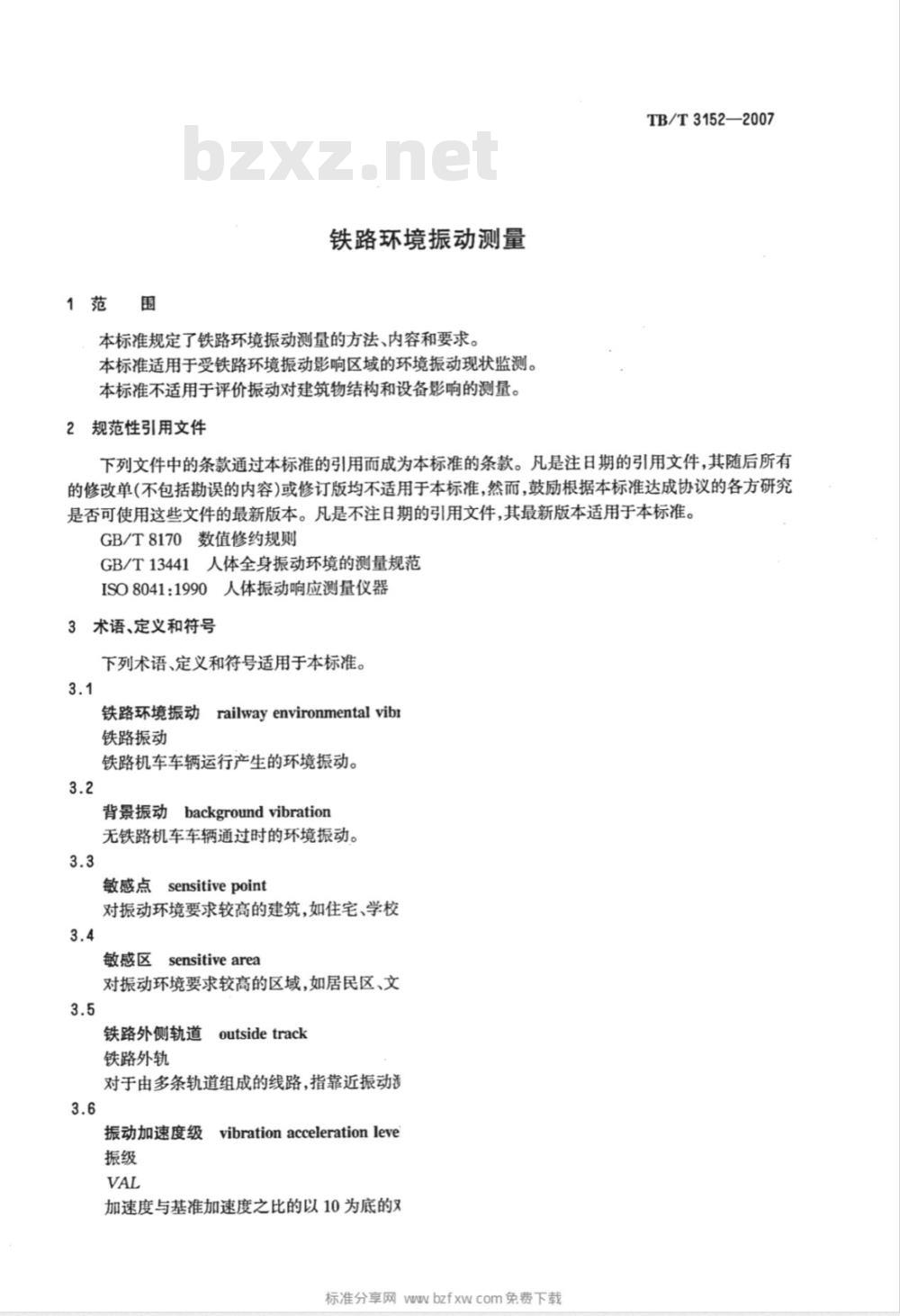

本标准规定了铁路环境振动测量的方法、内容和要求。本标准适用于受铁路环境振动影响区域的环境振动现状监测。本标准不适用于评价振动对建筑物结构和设备影响的测量。规范性引用文件
TB/T3152—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8170数值修约规则
GB/T13441人体全身振动环境的测量规范ISO8041：1990人体振动响应测量仪器3术语、定义和符号
下列术语、定义和符号适用于本标准。3.1
railwayenvironmentalviby
铁路环境振动
铁路振动
铁路机车车辆运行产生的环境振动。3.2
backgroundvibration
背景振动
无铁路机车车辆通过时的环境振动。3.3
敏感点sensitivepoint
对振动环境要求较高的建筑，如住宅、学校3.4
敏感区sensitivearea
对振动环境要求较高的区域，如居民区、文3.5
铁路外侧轨道
outsidetrack
铁路外轨
对于由多条轨道组成的线路，指靠近振动3.6
vibrationaccelerationleve
振动加速度级
加速度与基准加速度之比的以10为底的又标准分享网wwwbzfxwcom免费下载TB/T3152—2007

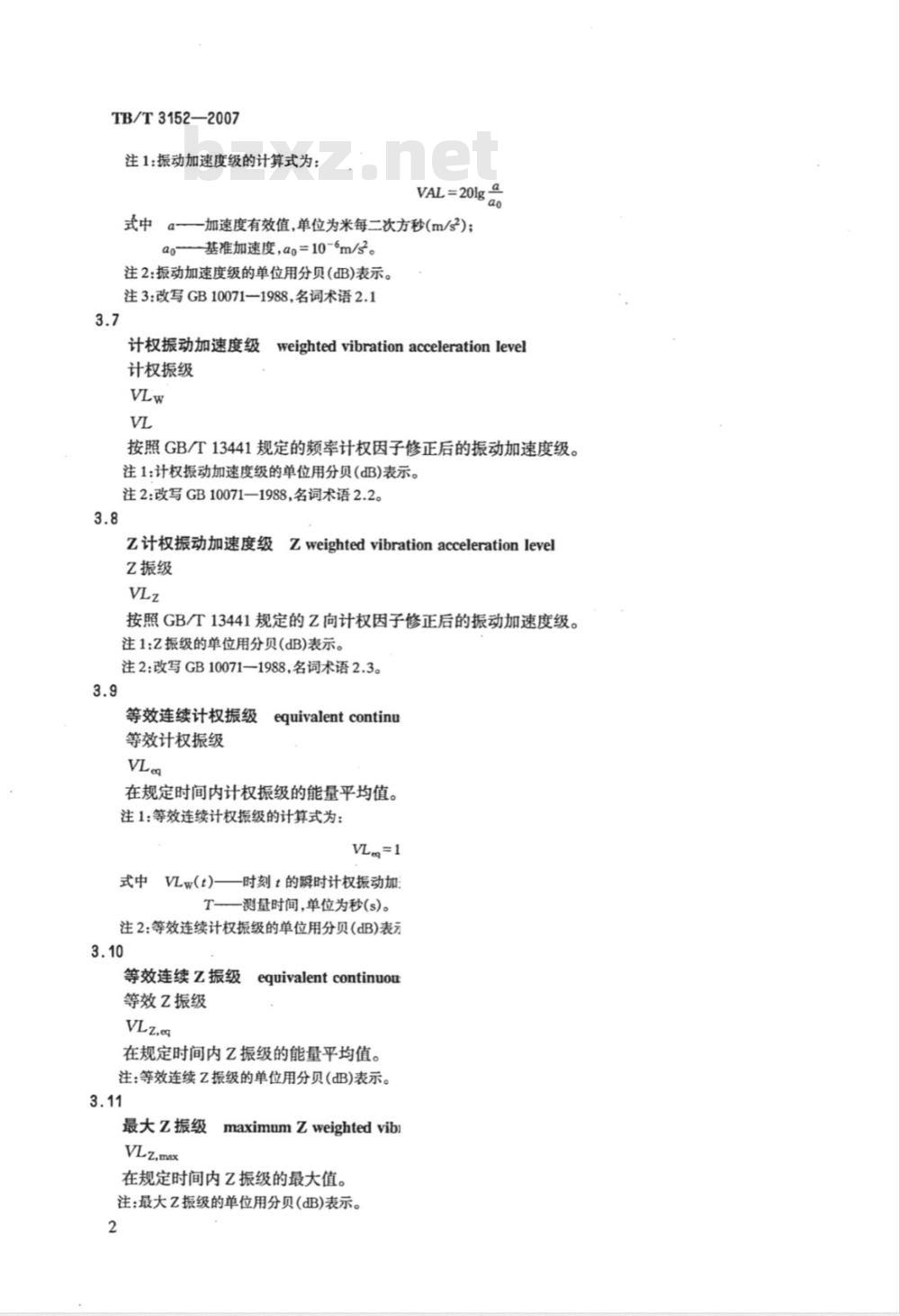

注1：振动加速度级的计算式为：VAL=20lg
