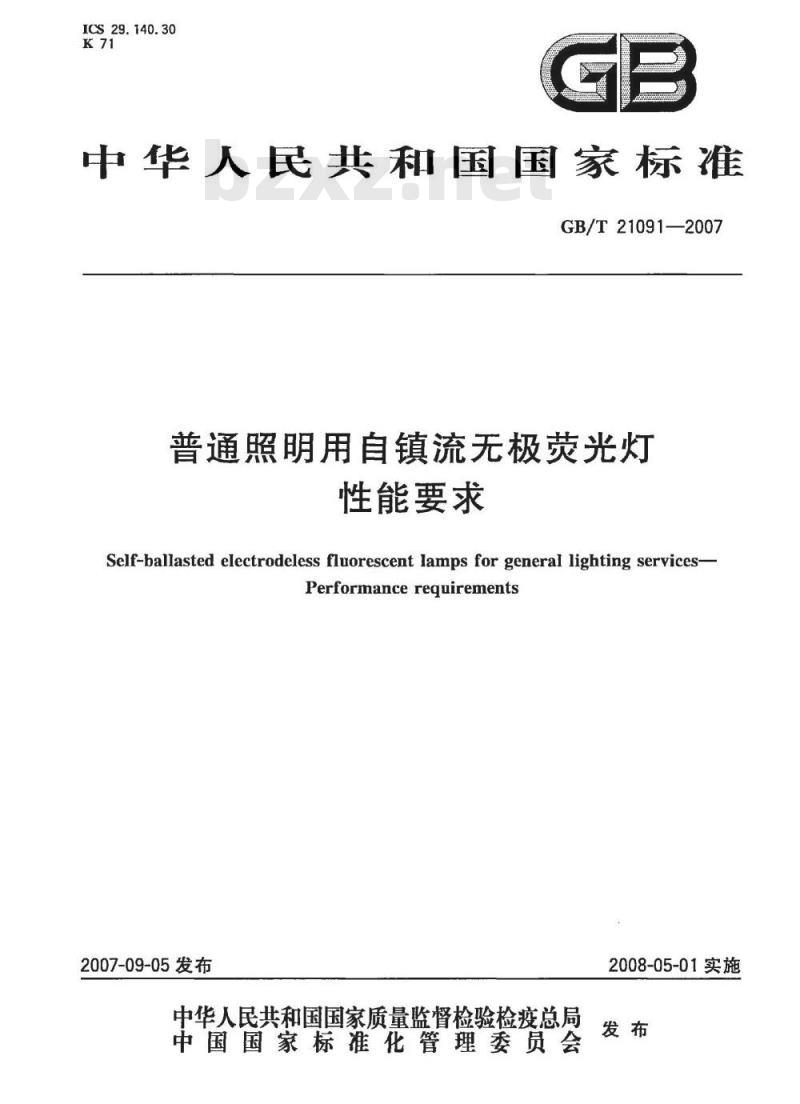

中华人民共和国国家标准
GB/T21091—2007
普通照明用自镇流无极荧光灯
性能要求
Self-ballasted electrodeless fluorescent lamps for general lighting services-Performancerequirements
2007-09-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施
GB/T21091—2007

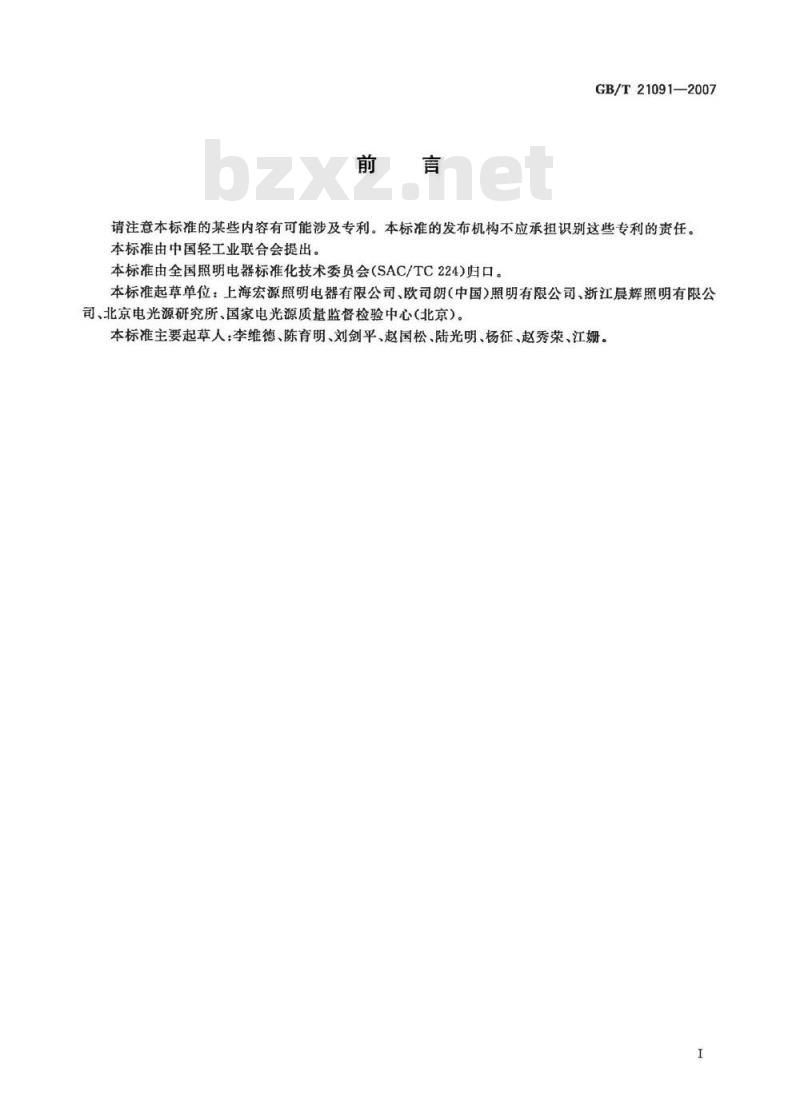

请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224)归口。本标准起草单位：上海宏源照明电器有限公司、欧司朗（中国）照明有限公司、浙江晨辉照明有限公司、北京电光源研究所、国家电光源质量监督检验中心（北京）。本标准主要起草人：李维德、陈育明、刘剑平、赵国松、陆光明、杨征、赵秀荣、江姗。1范围

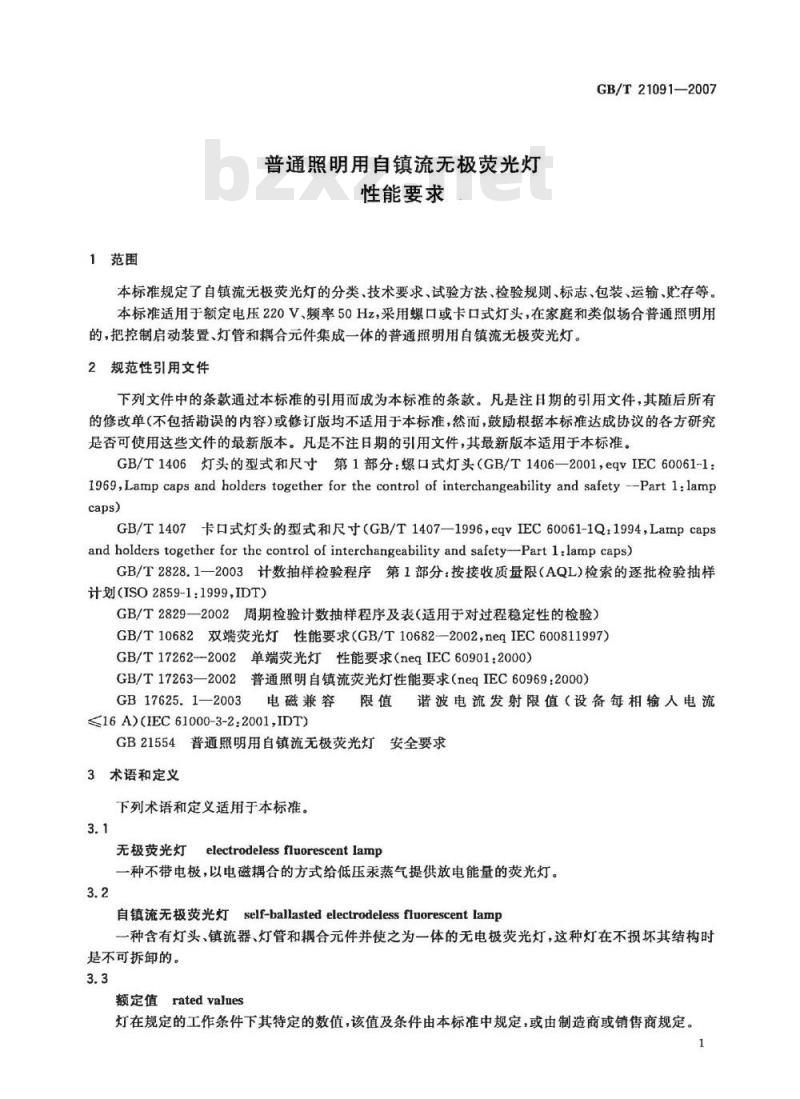

普通照明用自镇流无极荧光灯
性能要求
GB/T21091—2007
本标准规定了自镇流无极荧光灯的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。本标准适用于额定电压220V、频率50Hz，采用螺口或卡口式灯头，在家庭和类似场合普通照明用的，把控制启动装置、灯管和耦合元件集成一体的普通照明用自镇流无极荧光灯。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1406灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406—2001，eqvIEC60061-1：1969,Lamp capsandholderstogether forthecontrol of interchangeabilityand safety-Part1:lampcaps)
GB/T1407卡口式灯头的型式和尺寸（GB/T1407—1996eqvIEC60061-1Q：1994，Lampcapsand holders togetherforthecontrol of interchangeabilityand safety—Part1.lamp caps)GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划（ISO2859-1：1999,IDT）
GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T10682双端荧光灯性能要求（GB/T10682--2002neqIEC600811997）GB/T17262-2002单端荧光灯性能要求（neqIEC60901:2000）GB/T17263—2002普通照明自镇流荧光灯性能要求（neqIEC60969：2000）GB17625.1-2003电磁兼容
≤16A)(IEC61000-3-2:2001IDT)限值谐波电流发射限值（设备每相输人电流GB21554普通照明用自镇流无极荧光灯安全要求3术语和定义
下列术语和定义适用于本标准。3.1
无极荧光灯electrodelessfluorescentlamp一种不带电极，以电磁耦合的方式给低压汞蒸气提供放电能量的荧光灯。3.2
Tself-ballastedelectrodelessfluorescentlamp自镇流无极荧光灯
一种含有灯头、镇流器、灯管和耦合元件并使之为一体的无电极荧光灯，这种灯在不损坏其结构时是不可拆卸的。
额定值ratedvalues
灯在规定的工作条件下其特定的数值，该值及条件由本标准中规定，或由制造商或销售商规定。1
GB/T21091—2007

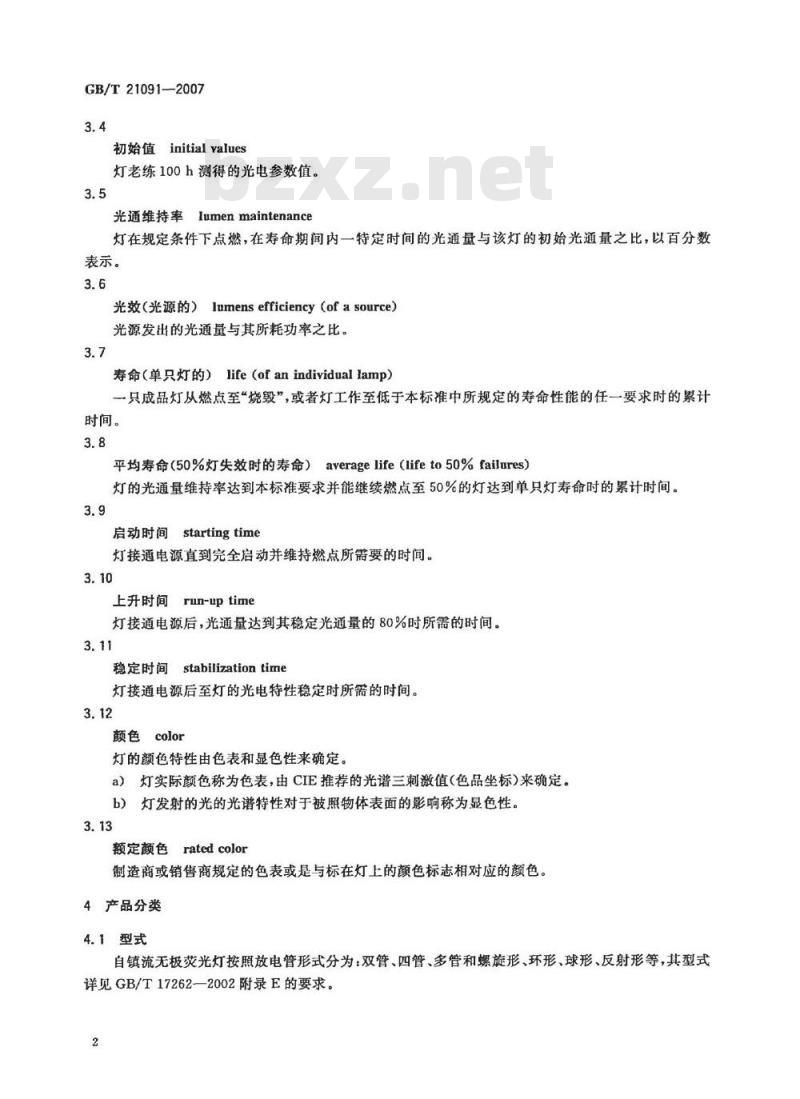

初始值initialyalues
灯老练100h测得的光电参数值。3.5
光通维持率lumenmaintenance
灯在规定条件下点燃，在寿命期间内一特定时间的光通量与该灯的初始光通量之比，以百分数表示。
光效（光源的）lumensefficiency（ofasource）光源发出的光通量与其所耗功率之比。3.7
寿命（单只灯的）life（ofanindividuallamp）只成品灯从燃点至“烧毁”，或者灯工作至低于本标准中所规定的寿命性能的任一要求时的累计时间。
平均寿命（50%灯失效时的寿命）averagelife（lifeto50%failures）灯的光通量维持率达到本标准要求并能继续燃点至50%的灯达到单只灯寿命时的累计时间。3.9
启动时间startingtime
灯接通电源直到完全启动并维持燃点所需要的时间。3.10
上升时间
run-uptime
灯接通电源后，光通量达到其稳定光通量的80%时所需的时间。3.11
稳定时间stabilizationtime
灯接通电源后至灯的光电特性稳定时所篇的时间。3.12
颜色color
灯的颜色特性由色表和显色性来确定。a）灯实际颜色称为色表，由CIE推荐的光谱三刺激值（色品坐标）来确定。b）灯发射的光的光谱特性对于被照物体表面的影响称为显色性。3.13
额定颜色ratedcolor
制造商或销售商规定的色表或是与标在灯上的颜色标志相对应的颜色。4产品分类
4.1型式
自镇流无极荧光灯按照放电管形式分为：双管、四管、多管和螺旋形、环形、球形、反射形等，其型式详见GB/T17262—2002附录E的要求。2

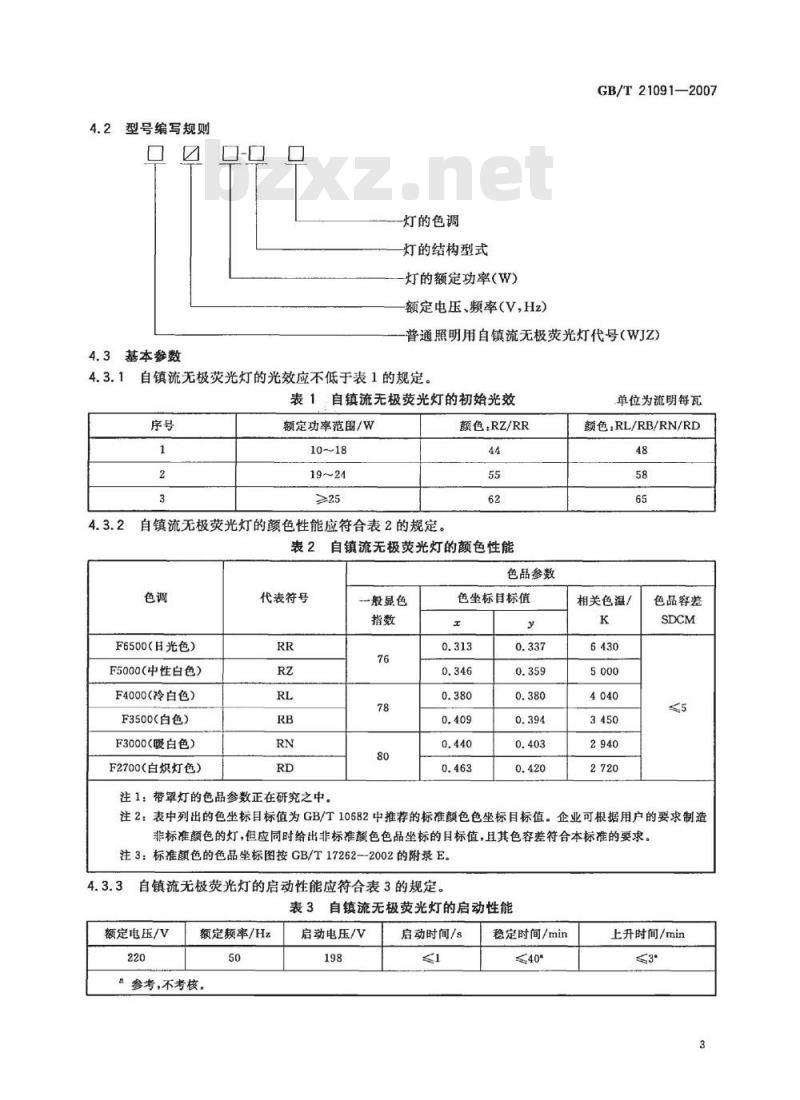

4.2型号编写规则
4.3基本参数
灯的色调
灯的结构型式
灯的额定功率(W)
额定电压、频率（V,Hz）
GB/T21091—2007
普通照明用自镇流无极荧光灯代号（WJZ)自镇流无极荧光灯的光效应不低于表1的规定。表1，自镇流无极荧光灯的初始光效序号
额定功率范围/W
自镇流无极荧光灯的颜色性能应符合表2的规定。颜色：RZ/RR
表2自镇流无极荧光灯的颜色性能色品参数
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
代表符号
注1：带罩灯的色品参数正在研究之中。一般显色
色坐标目标值
单位为流明每瓦
颜色RL/RB/RN/RD
相关色温/
色品容差
注2：表中列出的色坐标目标值为GB/T10682中推荐的标准颜色色坐标目标值。企业可根据用户的要求制造非标准颜色的灯，但应同时给出非标准颜色色品坐标的目标值，且其色容差符合本标准的要求。注3：标准颜色的色品坐标图按GB/T17262--2002的附录E。4.3.3
自镇流无极荧光灯的启动性能应符合表3的规定。表3自镇流无极荧光灯的启动性能额定电压/V
额定频率/Hz
。参考，不考核。
启动电压/V
启动时间/s
稳定时间/min
上升时间/min
GB/T21091—2007
5技术要求
安全要求
应符合GB21554的要求。
5.2灯的外形尺寸
自镇流无极荧光灯的外形尺寸应符合制造商的规定，所用灯头应分别符合GB/T1406和GB/T1407的要求。
5.3启动性能
自镇流无极荧光灯应在一15℃～50℃环境温度下顺利启动并符合表3的规定。5.4灯功率
自镇流无极荧光灯在额定电压和额定频率下稳定工作时，其实际消耗的功率与额定功率之差应不大于15%。
5.5功率因数
自镇流无极荧光灯在额定电压和额定频率下工作时，其实际功率因数不应比制造商的标称值低0.05。
5.6初始光效/光通量
自镇流无极荧光灯的初始光效应不低于表1的规定。自镇流无极荧光灯的初始光通量可由制造商或销售商标称，但其实测值应不低于标称值的95%。5.7颜色特征
自镇流无极荧光灯一般显色指数R，的初始值不低于表2规定值。色品容差范围应符合表2规定。
5.8寿命
自镇流无极荧光灯在额定电压下燃点，其平均寿命应不低于30000h。5.9光通维持率
自镇流无极荧光灯在燃点2000h时，其光通维持率应不低于90%，在燃点6000h时，其光通维持率应不低于85%。
5.10谐波
电源电流的谐波含量按GB17625.1—2003的要求。6试验方法
6.1试验的一般要求
灯的光电参数的测量应在环境温度为25℃士2℃，相对湿度不大于65%的无对流风的环境中进行。在稳定期间，电源电压应稳定在士0.5%的范围内；在测量时，应降至土0.2%的范围内。对于寿命试验应稳定在2%。
电源电压的总谐波含量应不超过3%。总谐波含量与基波的百分比是各次谐波分量的均方根之和。
各项试验均应在额定频率下进行，灯应置于自由空间中，灯头垂直向上。6.2外形尺寸试验
灯的外形尺寸(5.2)用误差不大于0.05mm量具测量。4
6.3启动性能(5.3)试验
启动和上升时间应在老练之前进行。GB/T21091—2007
启动试验应在温度一15℃、相对混度65%的暗室内进行，同时200mm之内无金属导体时启动。电压应为额定电压值的90%，如果给出的是一个电压范围，则应为该电压范围最低值的90%。上升和稳定时间试验应增至其额定电压值，如果给出的是一个电压范围，则应增至该电压范围的平均值。
测量应采用误差不大于0.01 s的计时仪表进行。6.4光电参数的试验
灯的光电参数的测量按GB/T17263—2002中6.4的规定进行。灯的光效通过计算得出。6.5寿命和光通维持率的试验
灯的寿命和光通维持率试验按GB/T17263—2002中6.5的规定进行。6.6谐波(5.10)试验
电源电流的谐波含量按GB17625.1—2003的要求进行。6.7标志(8.1)试验
灯标志的正确性和清晰度用目视法检查，灯标志的牢固度用湿布擦拭15，待其干后，再用蘸有己烷的布擦拭155，试验后，标志仍应清晰可见。7检验规则
7.1为了检验自镇流无极费光灯是否符合本标准要求，制造商应对本企业生产的产品进行交收试验和例行试验。
7.2交收检验的自镇流无极荧光灯应从每班生产的同一型号灯中均匀抽取。交收检验按GB/T2828.1一2003执行。其试验项目、抽样方案、检查水平、合格水平应符合表4的内容。表4交收试验项目的分组、抽样方案、检查水平和合格质量水平序号
试验项目
外形尺寸
启动性能
灯功率
功率因数
初始光效/光通量
颜色特征
谐波含量
技术要求
试验方法
抽样方案
检查水平
7.3例行试验的自镇流器无极荧光灯应从交收试验合格的灯中均匀抽取，每半年不少于一次。每当停止生产半年以上，或当灯的设计、工艺或材料变更或可能影响灯的性能时，都应该进行例行试验。例行试验按GB/T2829的判别水平I的次抽样方案执行，其试验项目、不合格质量水平、抽样数量和不合格判定数组按表5规定进行。S
GB/T21091-2007
表5例行试验的试验项目、不合格质量水平、抽检数量和判别数组序号
试验项目
外形尺寸
启动性能
灯功率
功率因数
光效/光通量
颜色特征
请波含量
光通维持率（2000h）
平均寿命
技术要求
试验方法
1）按照6.5规定的试验方法确定平均寿命，再与5.8比较，判定是否合格。样本大小
判定数组
例行试验不合格，则应停止生产和验收，直至新的例行试验合格后，方可恢复生产和验收。8标志、包装、运输和贮存
8.1每只灯上应有下列清晰和牢固的标志：制造厂名称或注册商标；
b）电源电压和频率；
c）产品型号；
d）生产日期（年、月或年、季）。8.2每只灯用纸盒包装，然后再用包装箱集装。包装应安全可靠，包装箱内应附有产品合格证或盖有符合8.3要求的合格印章。
8.3合格证上应标明：
制造厂名称或注册商标；
b）检验日期；
c）检验员签章。
8.4包装盒和包装箱上应使用汉字注明：制造厂名称或注册商标及厂家地址；a)
灯名称和型号；
c）额定电压和频率；
d）包装箱内灯的数量；
e）产品标准号；
f）其他标志。
8.5灯应贮存在相对湿度不大于85%的干燥通风的室内，空气中不应有腐蚀性气体。8.6灯在运输中应防止雨雪淋袭和强烈的机械振动。to
