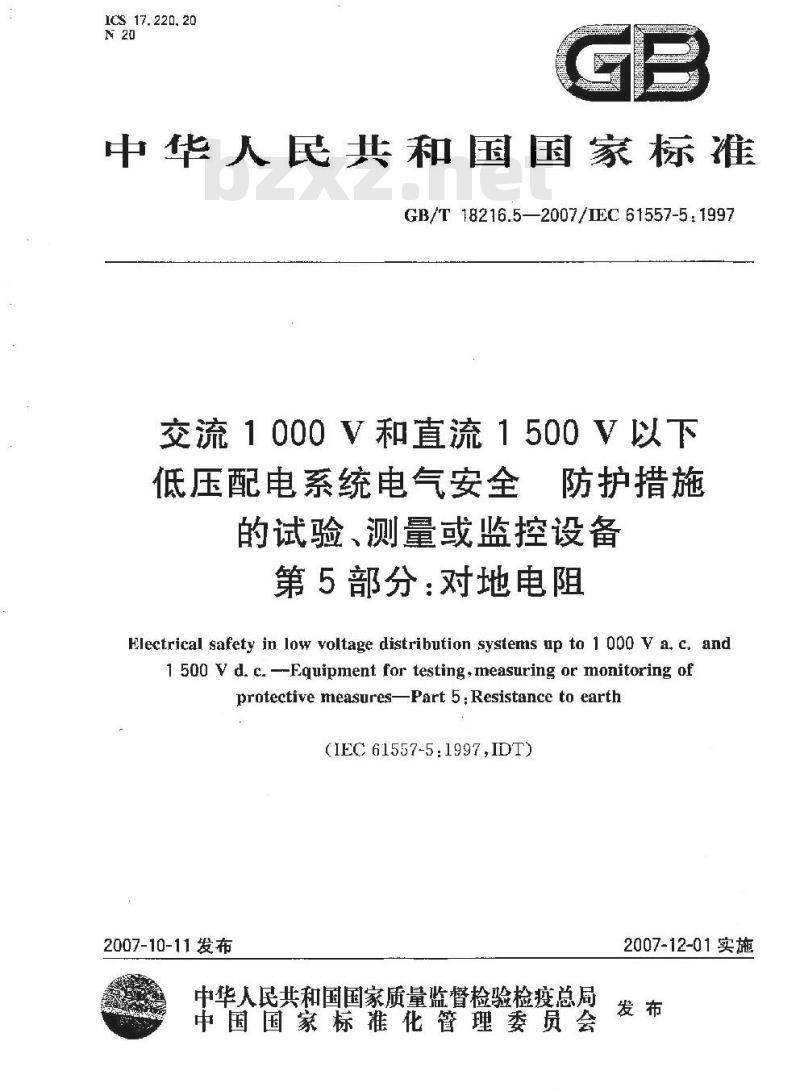

【国家标准(GB)】 交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第5部分：对地电阻

ICS 17. 220. 20
中华人民共和国国家标准
GB/T 18216.5—2007/IEC 61557-5:1997交流1000V和直流1500V以下
低压配电系统电气安全
防护措施
的试验、测量或监控设备
第5部分：对地电阻
Hlectrical safety in low voltage distribution systerns up to 1 Oo0 y a, c, and1 500 V d. c. --Fquipment for testing,measuring or monitoring ofprotective measures-Part 5:Resistance to earth(IEC 61557-5:1997,IDT)
2007-10-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施

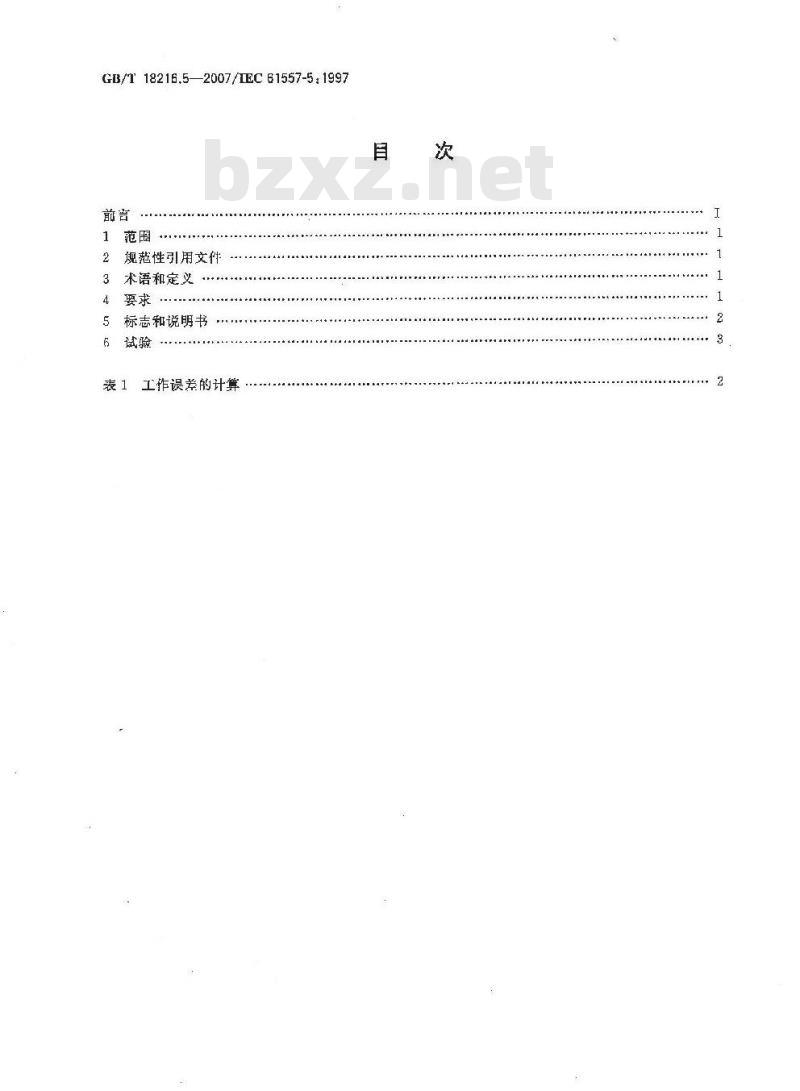

GB/T 18216.52007/IEC 61557-5: 1997前苔
规范性引用文件
术语和定义
标志和说明书
工作误差的计算

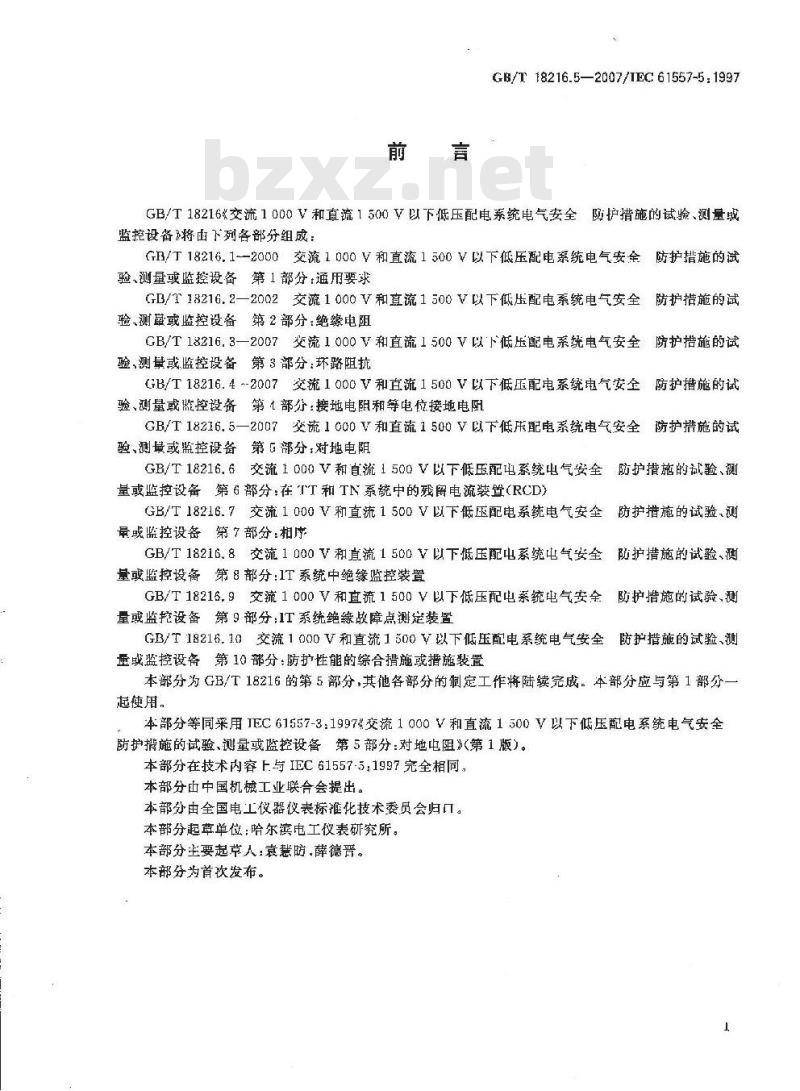

GB/T18216.5—2007/TEC61557-5:1997GB/T18216《交流1000V和直流1500V以下低压配电系统电气安全防护猎施的试验、测量监控设备》将由下列各部分组成：GB/T 18216.1~-2000交流1 000 V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求GB/T 18216.2—2002交流1000V和真流1500V以下低压配电系统电气安全防护措施的试验、测或监控设备第 2部分绝象电阻GB/T 18216.3—2007交流1 000 V和直流1 500 V以下低压配电系统电气安全防护措施的试验,测量或监控设备第3部分：环路阻抗GB/T18216.4--2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或璇控设备第1部分：接地电阻和等电位接地电阻GB/T 18216.5—2007交流1000 V和直流1500 V以下低乐配电系统电气安全防护措施的试验、测量或监控设备第 G部分,对地电阻GB/T 18216.6交流 1 000 V和直流1 500 V以下低压配电系统电气安全防护措施的试验、测量或监控设备第6部分：在 TT和TN系统中的残留电流装置(RCD)GB/T 18216.7交流1000 V和直流1500 V以下低压配电系统电气安全防护措施的试验、测量或监控设备第7部分：相序
GB/T 18216.8交流1000 V和直流1500 V以下低压配电系统电气安全防护措施的试验、测量或监控设备第8部分：1T系统中绝缘监控装置GB/T18216.9交流1000V和直流1 500V以下低压配电系统电气安全防护措施的试验、测量或监挖设备第9部分：IT系统绝缘故障点测定装置GB/T 18216. 1.0 交流 1 000 V和直流1 500 V以下低压配电系统电气安全防护措施的试验、测量或蓝控设备第10部分：防扩性能的综合措施或措施装置本部分为GB/T18216的第5部分，其他各部分的制定工作将陆续完成。本部分应与第1部分一起使用。
本部分等同采用IEC61557-3:1997&交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第5部分：对地电阻(第1版)。本部分在技术内容 上与 IEC 61557-5:1997完全相同，本部分山中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会归口。本部分起草单位：哈尔滨电工仪表研究所。本部分主要起草人：袁慧防.薛德晋。本部分为首次发布。

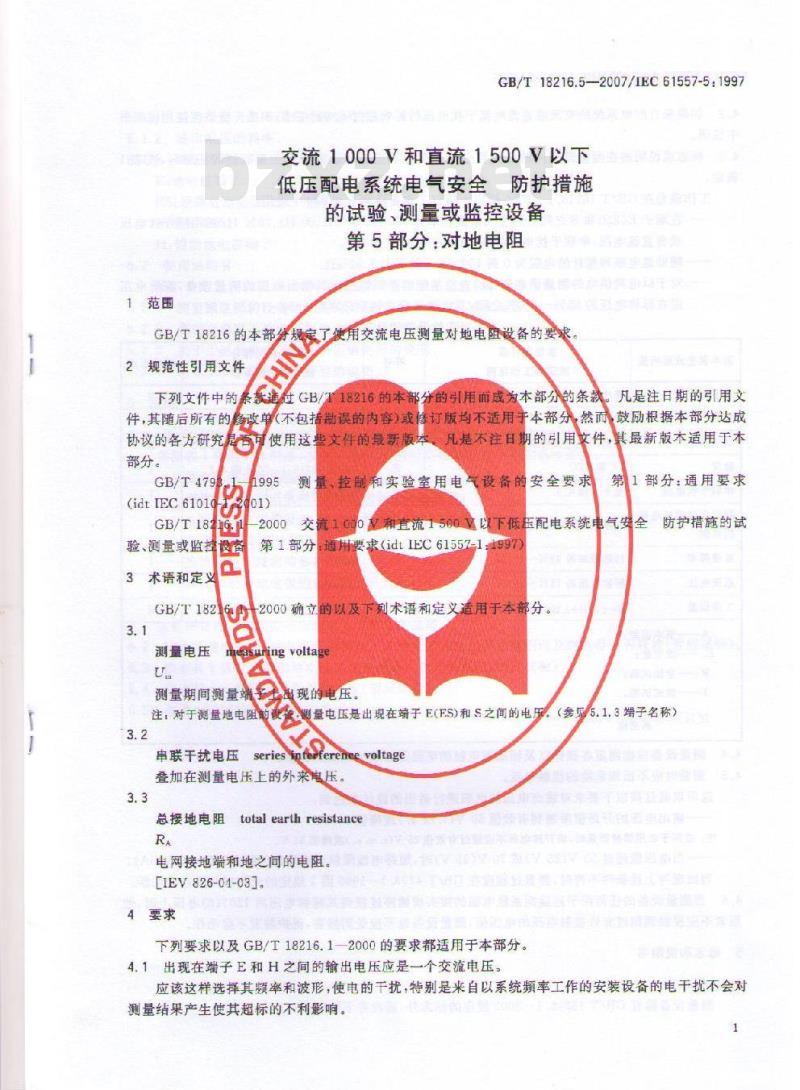

GB/T18216.5--2007/1EC61557-5:1997交流1000V和直流1500V以下
低压配电系统电气安全防护措施的试验、测量或监控设备
第5部分：对地电阻
GB/T18216的本部量规定了使用交流电压测量对地电阻设备的要求2规范性引用文件
下列文件中的此内容来自标准下载网
欢道过GB/
18216的本
分的引用面成为本部分的条款。凡是注日期的引用文
修订版均不适用于本部分然而鼓励根据本部分达成修改单（不包助误的内容）或
件，其随后所有的
协议的名方研究
部分。
GB/T479
(GdtIEC61010
GB/T182
验、测量或监控
3术语和定义
可使用这费文件的最新版本
凡是不注日期的引用文件，其最新版本适用于本测量、控制和实验室用电气设备的安全要求2000交充1000V和直流1
第1部分：通用要求
防护措施的试
500V以下低压配电系统电气安全第1部分通用要求（idtIEC61557-1#997）GB/T182/6
2000确立的以及下列术语和定义适用于本部分。3.1
测量电压
easur ing voltage
现的电压
测量期间测量端
注：对于测量地电阻的餐全测量电压是出现在端于E(ES)和S之间的电压，（参贝/5.1.3端子名称）3.2
seriesmaerenee voltage
串联干扰电压
叠加在测量电压上的外来电压。总接地电阻
totalearthresistance
电网接地端和地之问的电阻。
EIEV826-04-037

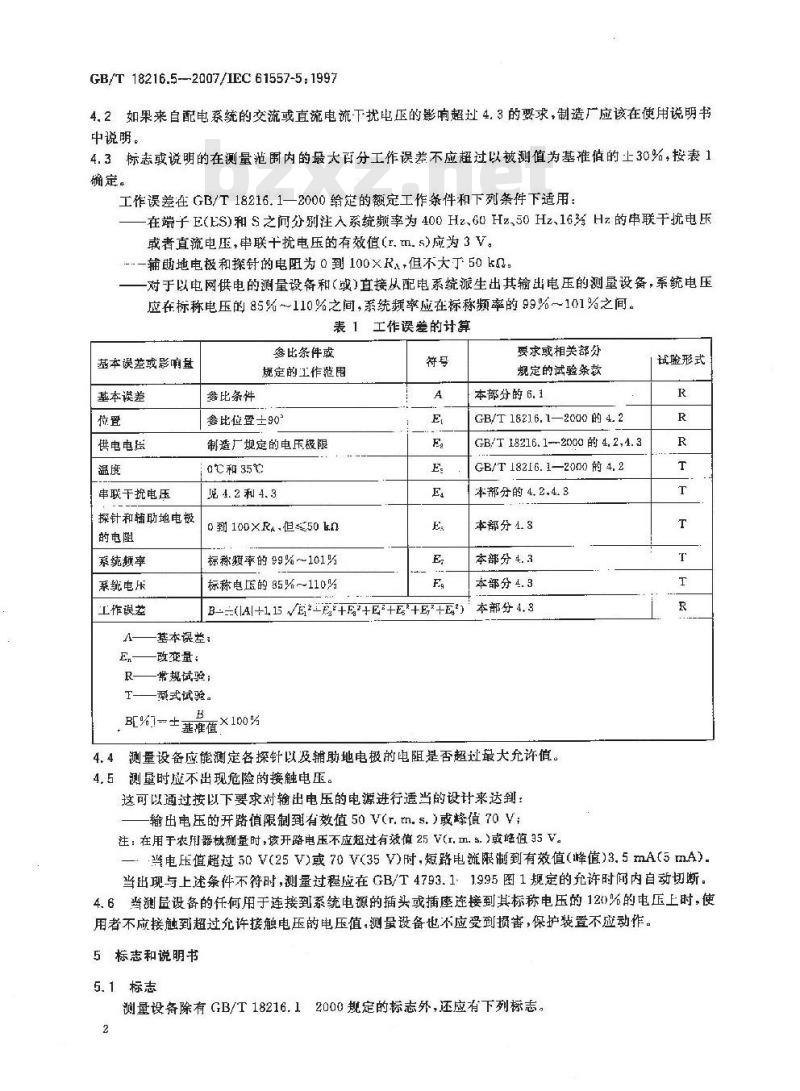

下列要求以及GB/T18216.1—2000的要求都适用于本部分。4.1出现在端子E和H之间的输出电压应是一个交流电压。应该这样选择其频率和波形，使电的干扰，特别是来自以系统频率工作的安装设备的电干扰不会对测量结果产生使其超标的不利影响。GB/T18216.5-2007/IEC61557-519974.2如果来自配电系统的交流或直流电流下扰电压的影响超过4.3的要求，制造厂应该在使用说明书中说明。
4.3标志或说明的在测量范围内的最大百分工作误差不应超过以被测值为基准值的上30%，按表1确定。
工作误差在GB/T18216.1—2000给的额定工作条件和下列条件下适用：在端子E(ES)和S之问分到注入系统频率为400Hz2、60Hz.50Hz、16%Hz的串联干扰电压或者直流电压，申联十扰电压的有效值(r.m.s)应为3V一辅助地电极和探针的电阻为0到100×R，但不大了50kQ.-对于以电网供电的测量设备和（或）直接从配电系统派生出其输出电压的测量设备，系统电压应在标称电压的85%110%之间，系统频率应在标称频率的99%~101%之间。表 1工作误差的讨算
基本误茎或影响盘
基本误差
供电电压
串联干扰电压
探针和辅助地电极
的电阻
系统额率
系统电压
工作误差
参比条件
比条件或
规定的工作范围
参比位置士90
制造厂规定的电压极限
ac和35℃
览 4. 2 和 4. 3
0到100xRa但50kn
标称颗率的99%~101%
标称电压的85%~110%
B-=(A|+1 15 VE*LE*+E*+E*+E*+E*+E*)基本误差：
改变量：
一常规试验;
型式试验。
BE%土基准值
要求或相关部分
规定的试验条款
本部分的 6. 1
GB/T 1821.6. 1—2000 的 4. 2GB/T 18216. 1-2000 的 4, 2,4. 3GB/T18216.1—2000的4.2
本部分的 4.2.4. 8
本部分4.3
本部分 4. 3
本部分 4. 3
本部分4.3
测量设备应能测定各探针以及辅助地电极的电阻是否超过最大允许值。4.4
4.5测垦时成不出现危险的接触电压。这可以通过按以下要求对输出电压的电源进行适当的设计来达到：输出电压的开路值限制到有效值50V(r.tn.s.）或峰值70V；注：在用于农用器械测量时，该开路电压不应超过有效值25V(r.m.5.)或峰值35V。试验形式
当电压值超过50V(25V）或70V(35V)时，短路电流限制到有效值（峰值）3.5mA（5mA）当出现与上述条件不符时，测量过程应在GB/T4793.1：1.995图1规定的允许时间内自动切断。4.6当测显设备的任何用于连接到系统电源的插头或插座连接到其标称电压的120%的电压上时，使用者不应接触到超过允许接触电压的电压值，测量设备也不应受到损害，保护装置不应动作。5标志和说明书
5.1标志
测量设备除有GB/T18216.12000规定的标志外，还应有下列标志。2
5.1.1遗用于最大工作误差的测量范围，5.1.2输出电压的频率。
5.1.3端子的符号（尽可能使用）：E:地电极端子；
ES最靠近地电极的探针端子；
S:探针端子，
H:辅助地电极端子，
5.2使用说明书
GB/T 18216.5-—2007/IEC 61557-5:1997除了GB/118216，1-2000的规定外，说明书还应包括以下操作说明：5.2.1测量地电阻的设备的应用范围，例如用于农用器械或其他。5.2.2是否有串联干扰电压影响大于4.3规定的值的情况。5.2.3关于手探发电机（如提供）正确使用的说明。5.2.4与5.1.3不同的端子符号的说明。6试验
6.1.除了GI3/T18216.1-2000列出的试验外，还应施行以下试验。根据表1确定工作误差，在此过程中，应在以下参比条件下确定基本误差：供电电压为标称值：
当使用手摇发电机时，在标称的每分钟转速下；电网供电的测量设备，供电电源的标称频率根据4.3；参比温度，23℃±2℃，
…--按照制遗广规定的参比位置，探针和辅助地电极的电阻为1002：干扰电压为0V。
这样评估的工作误差不应超过1，3规定的极限。6.2检查开路电压、短路电流是香符合4.5规定的各自的测量范围以及继电器是否释放（常规试验）：6.3检查各个探针和辅助地电极是否超过最火的允诈电阻（型式试验）：6.4应进行4.6规定的过载保护试验（型式试验）。6.5本章中的试验的符合性应予记录。
