【建筑材料行业标准(JC)】 铝箔面硬质聚氨酯泡沫夹芯板

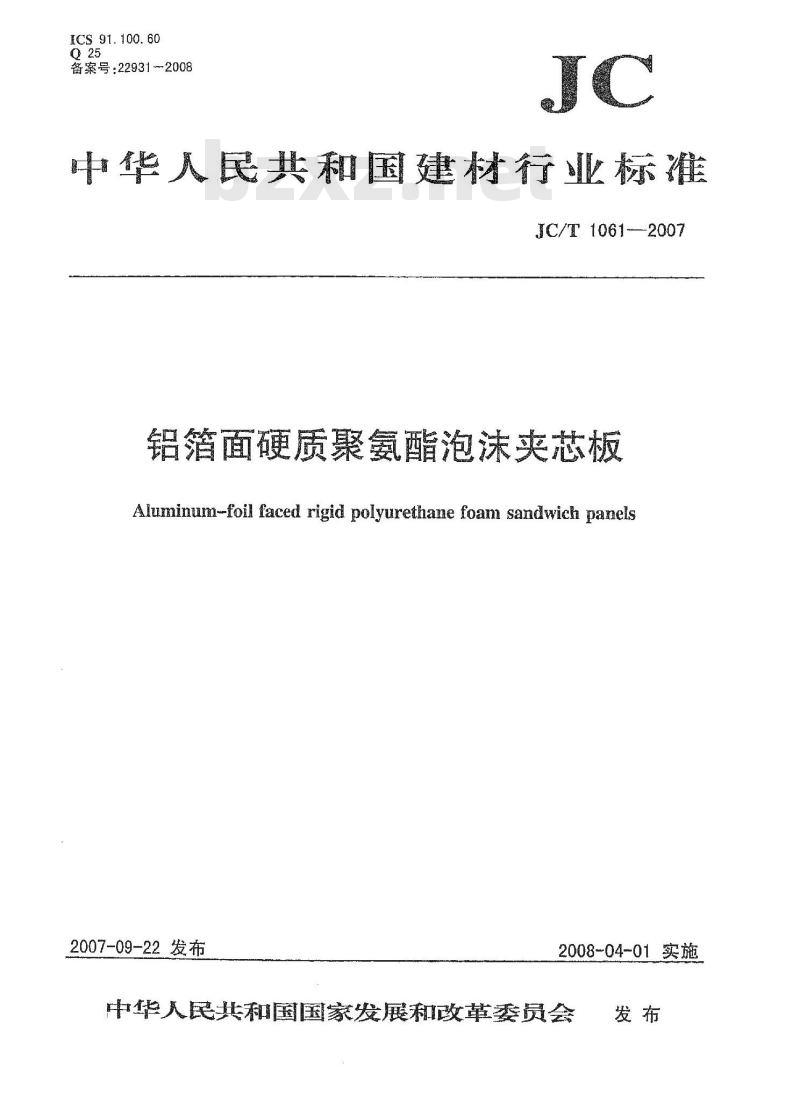

ICS 91.100.60
备案号：229312008
中华人民共和国建材行业标准
JC/T1061—2007
铝箔面硬质聚氨酯泡沫夹芯板
Aluninum-foil faced rigid polyurethane foam sandwich panels2007-09-22发布
2008-04-01实施
中华人民共和国国家发展和改革委员会发布
本标准的附录A为资料性附录。
本标准由中国建筑材料工业协会提出。本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。JC/T1061---2007
本标准负起草单位：中国绝热隔音材料协会、建筑材料工业技术监督研究中心、国家建筑材料测试中心、烟建集团有限公司。本标准参加起草单位：山东中立空调设备有限公司、烟台同化防水保温工程有限公司。本标准主要起草人：胡小媛、金福锦、张德信、刘海波、张玉辉。本标准为首次发布。

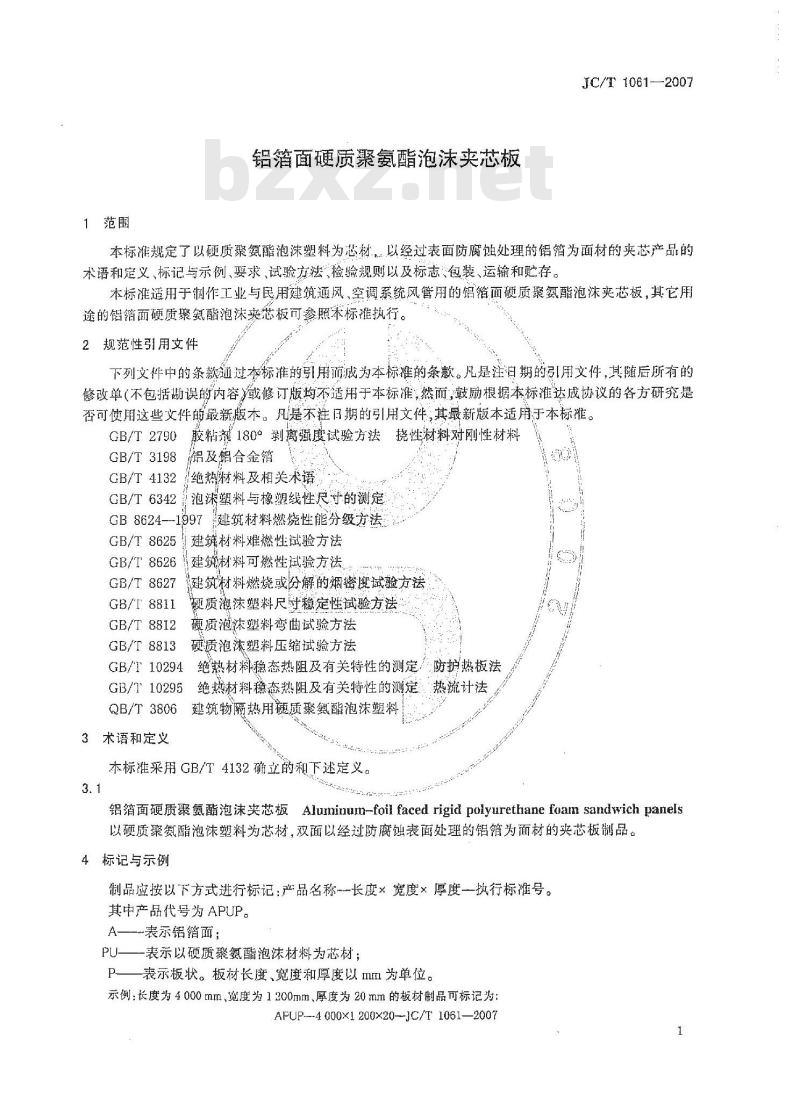

铝箔面硬质聚氨酯泡沫夹芯板
JC/T 1061-2007
本标准规定了以硬质聚氨酯泡沫塑料为芯材，以经过表面防腐蚀处理的铝箔为面材的夹芯产品的术语和定义、标记与示例、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于制作工业与民用建筑通风，空调系统风管用的铝箔面硬质聚氨酯泡沫夹芯板，其它用途的铝箱面硬质聚氨酯泡来芯板可参照禾标准执行。2规范性引用文件
下列文件中的条款迦过本标准的寻用而成为本标准的条款。凡是注泪期的引用文件，其随后所有的修改单（不包括勘误的内容）减修订版均不适用于本标准：然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注旧期的引用文件，其最新版本适用于本标准。GB/T 2790
GB/T 3198
GB/T 4132
胶粘剂180°刹离度试验方法挠性材料对刚性材料铝及铝合金箱
绝热材料及相关术语
泡沫塑料与橡塑线性尺寸的測定GB/T 6342
GB8624-
建筑材料燃烧性能分级方法
GB/T8625
GB/T 8626
GB/T8627
GB/T 8811
GB/T 8812
GB/T 8813
GB/T 10294
建筑材料难燃性试验方法
建筑材料可燃性试验方法
建筑材料燃烧或分解的烟密度试验方法硬质泡沫塑料尺守稳定性试验方法质泡沐沫塑料弯曲试验方法
硬质泡沫塑料压缩试验方法
绝热材料稳态热阻及有关特性的测定防撤热板法GB/T10295
绝热材料稳态热阻及有关特性的测定，热流计法QB/T3806建筑物隔热用砸质聚氨酯泡沫塑料3术语和定义
本标准采用GB/T4132确立的和下述定义。3.1
铝箔面硬质聚氨酯泡沫夹芯板Aluminum-foil faced rigid polyurethane foam sandwich panels以硬质聚氨酯泡沫塑料为芯材，双面以经过防腐蚀表面处理的铝箔为面材的夹芯板制品。4标记与示例
制品应按以下方式进行标记：产品名称长度×宽度×厚度一执行标准号。其中产品代号为APUP。
A—-表示铝箱面：
PU—-表示以硬质聚氨酯泡沫材料为芯材；P.
-表示板状。板材长度、宽度和厚度以mm为单位。示例：长度为4000mm、览度为1200mm、厚度为20mm的板材制品可标记为：APUP--4 000×1 200×20--JC/T 1061—20071
JC/T1061--2007

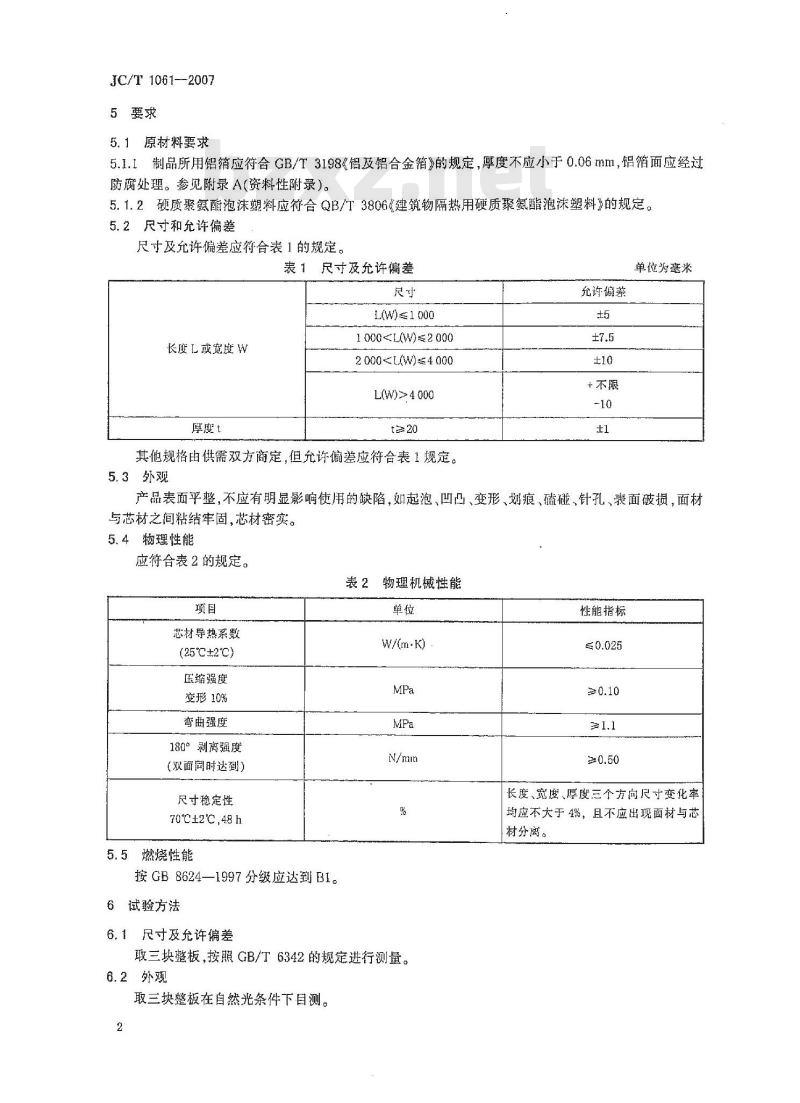

5要求
5.1原材料要求
5.1.1制品所用铝箔应符合GB/T3198《铝及铝合金箔》的规定，厚度不应小于0.06mm，铝箔面应经过防腐处理。参见附录A(资料性附景)。5.1.2硬质聚氨配泡沫盟料应符合QB/T3806《建筑物隔热用硬质聚氨酯泡沫塑料》的规定。5.2尺寸和充许偏差
尺寸及允许偏差应符合表1的规定。表1尺寸及允许偏差
L(W)≤1000
长度L或宽度W
厚度t
1 000≤L(W)≤2 000
2 000L(W)± 4 000
L(W)>4 000
其他规格由供需双方商定，但允许偏差应符合表1规定。5.3外观
允许偏
+不限
单位为毫米
产品表面平整，不应有明显影响使用的缺陷，如起泡、凹凸、变形、划痕、磕碰、针孔、表面被损，面材与芯材之间粘结牢固，芯材密实。5.4物理性能
应符合表2的规定。
物理机械性能
芯材导热系数
(25℃±2℃)
压缩强度
变形10%
弯曲强度
180°剥离强度
(双面同时达到）
尺寸稳定性
70℃±2℃,48h
5.5燃烧性能此内容来自标准下载网
按GB8624—1997分级应达到B1。6试验方法
6.1尺寸及允许偏差
W/(m·K)
取三块整板，按照GB/T6342的规定进行测量。6.2外观
取三块整板在自然光条件下目测。2
性能指标
长度、宽度、厚度三个方向尺寸变化率均应不大于4%，且不应出现面材与芯材分离。

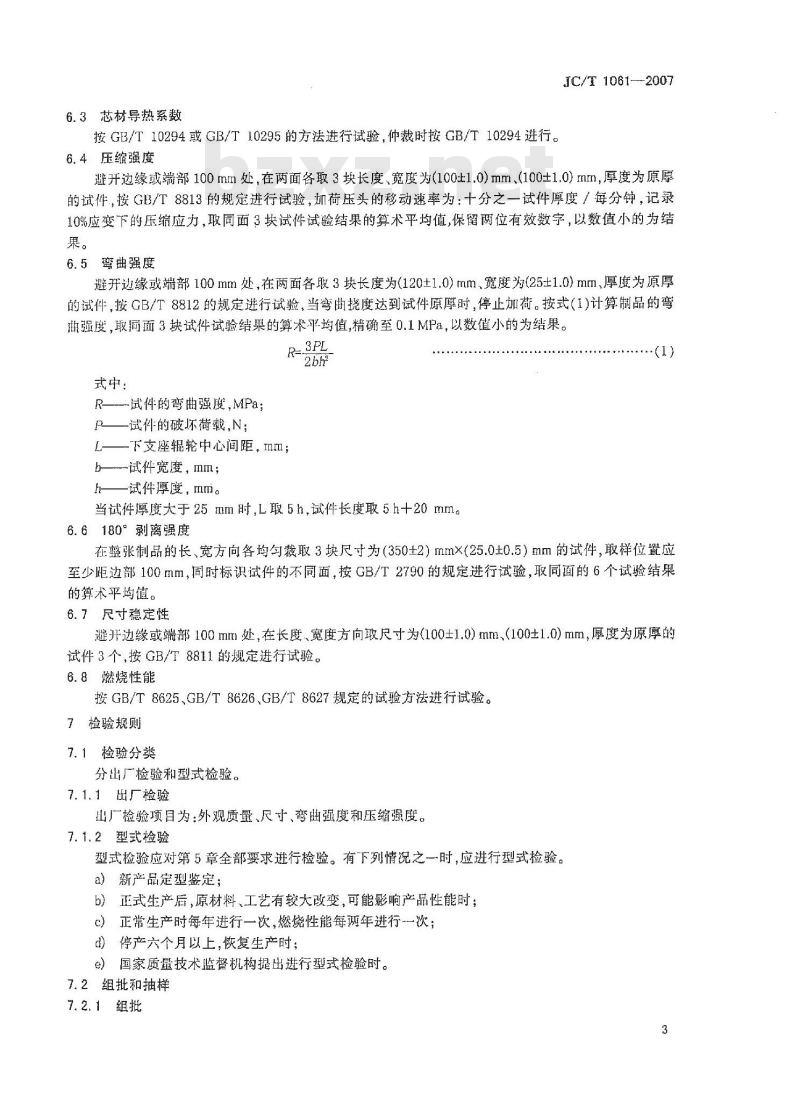

6.3芯材导热系数
按GB/T10294或GB/T10295的方法进行试验，仲裁时按GB/T10294进行。6.4压缩强度
JC/T 1061--2007
避开边缘或端部100mm处，在两面各取3块长度、宽度为（100:上1.0）mm（100±1.0）mm，厚度为原厚的试件，按GB/T8813的规定进行试验，加荷压头的移动速率为：十分之一试件厚度／每分钟，记录10%应变下的压缩应力，取同面3块试件试验结果的算术平均值，保留两位有效数字，以数值小的为结果。
6.5弯曲强度
避开边缘或端部100mm处，在两面各取3块长度为（120±1.0)mm、宽度为(25±1.0)mm、厚度为原厚的试件，按GB/T8812的规定进行试验，当弯曲挑度达到试件原厚时，停止加荷。按式（1)计算制品的弯曲强度，取同面3块试件试验结果的算术平均值,精确至0.1MPa，以数值小的为结果。·(1)
式中：
R—--试件的弯曲强度,MPa；
P—试件的破坏荷载,N;
L—下支座辊轮中心间距，mm；
b—试件宽度，mm;；
h—试件厚度，mm。
当试件厚度大于25mm时，L取5h，试件长度取5h+20mm。6.6180°剥离强度
在整张制品的长、宽方向各均勾裁取3块尺寸为（350±2）mmx（25.0±0.5）mm的试件，取样位置应至少距边部100mm，同时标识试件的不同面，按GB/T2790的规定进行试验，取同面的6个试验结果的算术平均值。
6.7尺寸稳定性
避开边缘或端部100mm处，在长度宽度方向取尺寸为(100±1.0）mm、（100±1.0)mm，厚度为原厚的试件3个，按GB/T8811的规定进行试验。6.8燃烧性能
按GB/T8625、GB/T8626.GB/T8627规定的试验方法进行试验。7检验规则
7.1检验分类
分出厂检验和型式检验。
7.1.1出厂检验
出厂检验项目为：外观质量、尺寸、弯曲强度和压缩强度。7.1.2型式检验
型式检验应对第5章全部要求进行检验。有下列情况之一时，应进行型式检验。a）新产品定型鉴定；
b）正式生产后，原材料、工艺有较大改变，可能影响产品性能时；c）正常生产时每年进行一次，燃烧性能每两年进行一次；d）停产六个月以上，恢复生产时；e）国家质量技术监督机构提出进行型式检验时。7.2组批和抽样
7.2.1组批
JC/T1061-2007
以同一原材料、同一工艺、同一规格连续稳定生产的产品3000m为一批，不足3000m2的按一批计。
7.2.2抽样
从每批中随机抽取3块样品进行检验。7.3判定规测
按第6章规定的试验方法进行检验，检验结果应符合第5章规定的技术要求。8标志、包装、运输和购存
8.1标志
产品的标志应清晰、牢固、易于识别，并应至少包括以下内容：a）产品名称；
b）执行标准号；
c）生产企业名称、地址；
d）生产日期或批号：
e）产品的类型和规格（标记)；疗产品燃烧性能。
8.2包装
产品的包装应能保护其内装产品不被损坏，产品包装的包装材料可由供需双方协商。8.3运输和贮存
产品运输和贮存过程中应避免磕碰、重压，避免日光曝晒和风吹雨淋。生
A，1铝箔厚度
附录A
（资料性附录）
铝箔面
JC/T1061-2007
制品所使用的铝箔厚度的检验可通过验收供应商提供的检测报告或由供需双方协商确定检验方式。
铝箔防腐蚀处理
铝箔的防腐蚀处理方法及检验、验证方法可由供需双方协商确定。[caoshh1]政为“关于铝箱面材验收的建议”5
中华人民共和
建材行业标
铝箔面硬质聚氨酯泡沫夹芯板
JC/T1061-2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷广印刷
版权所有不得翻印
开本880×12301/16印张0.75字数16千字2008年3月第一版
2008年3月第一次印刷
印数1-250
定价12.00元
书号：1580227·166
编号：0525
网址：wwy.standardcnjc.com电话：(010)51164708地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质量问题，由发行部负贵调换。1
