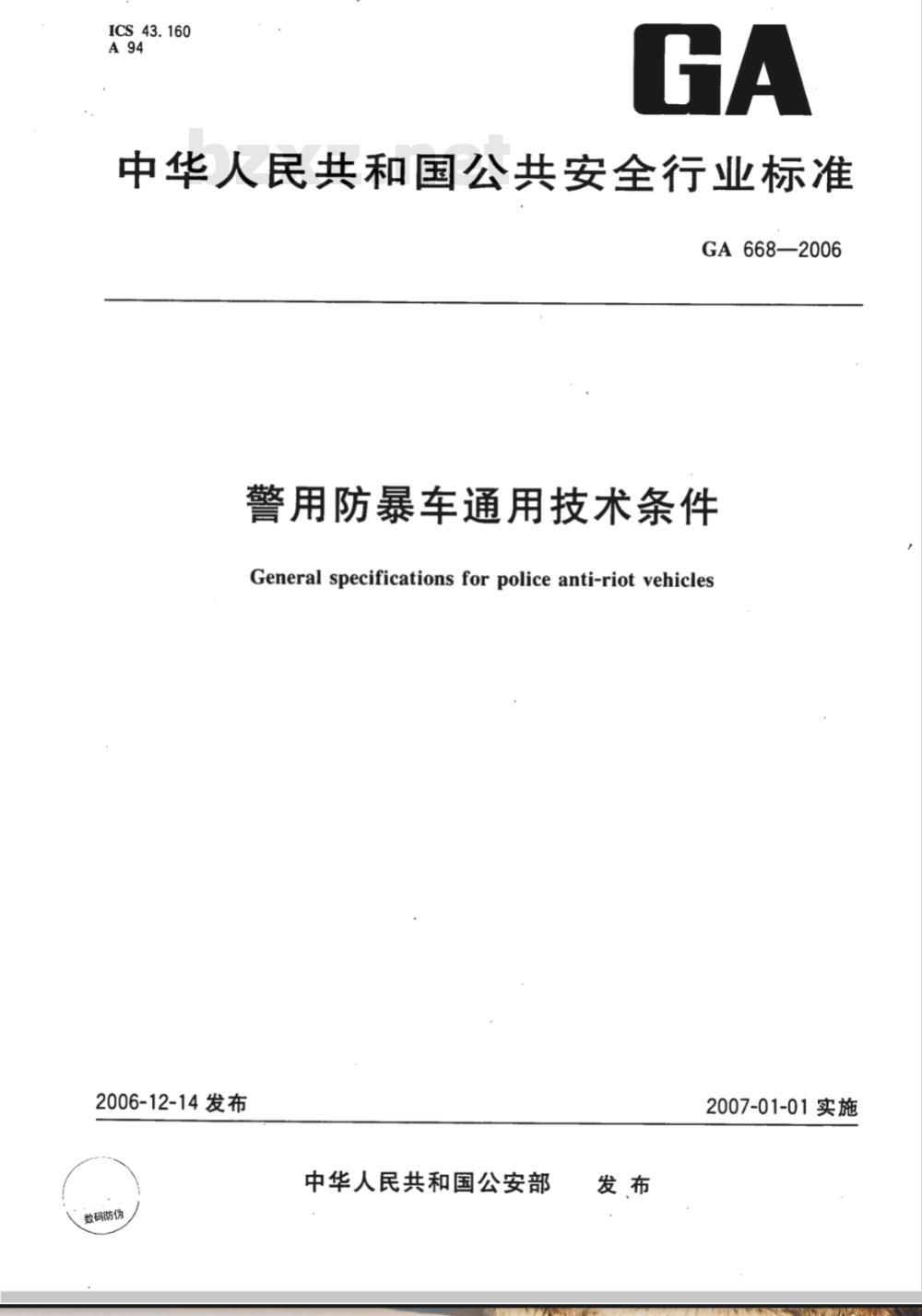

【公共安全行业标准(GA)】 警用防暴车通用技术条件

ICS43.160
中华人民共和国公共安全行业标准GA668—2006
警用防暴车通用技术条件
General specifications for police anti-riot vehicles2006-12-14发布
数码防伪
中华人民共和国公安部
2007-01-01实施

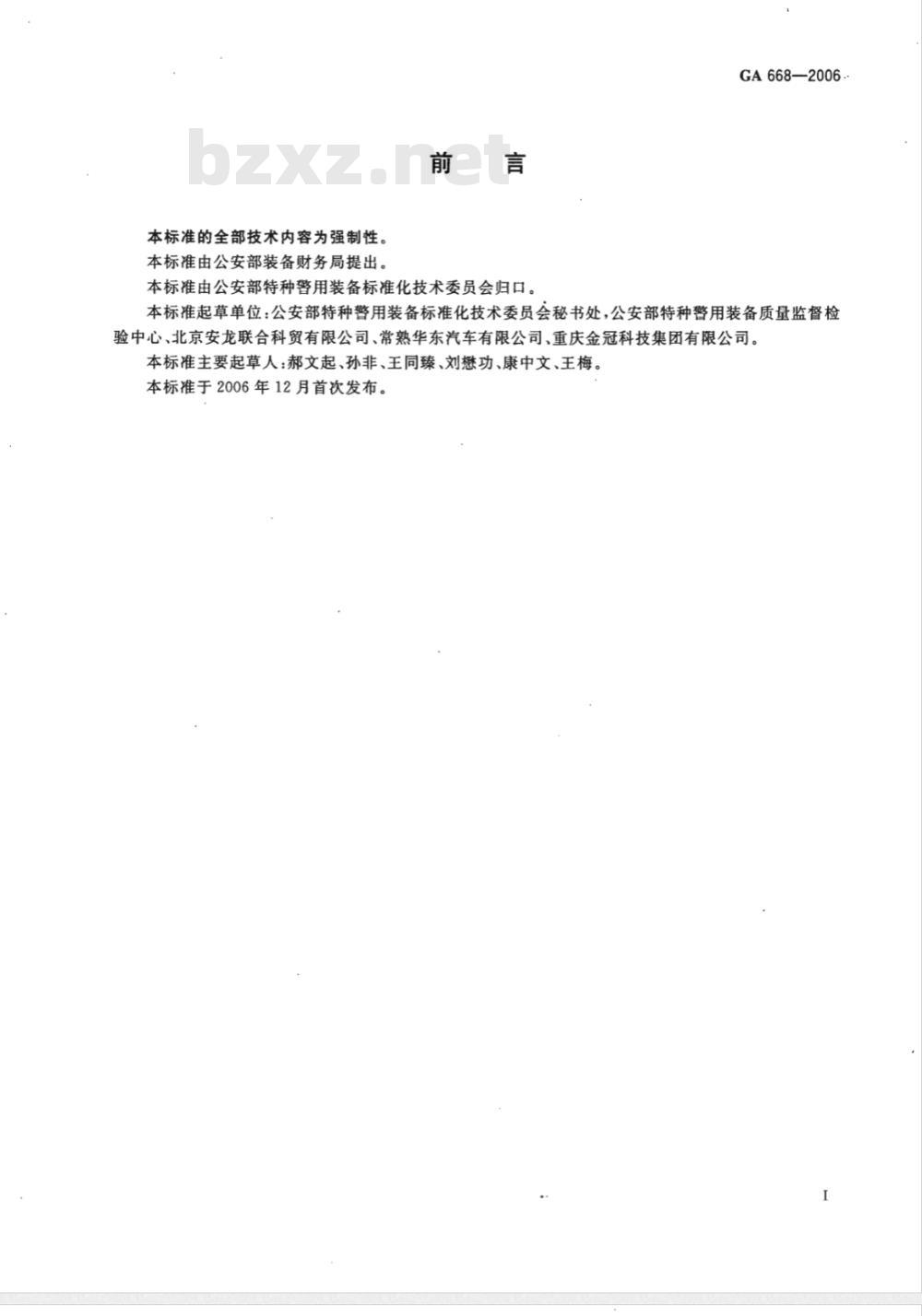

本标准的全部技术内容为强制性。本标准由公安部装备财务局提出。前言
本标准由公安部特种警用装备标准化技术委员会归口。GA668—2006.
本标准起草单位：公安部特种警用装备标准化技术委员会秘书处，公安部特种警用装备质量监督检验中心、北京安龙联合科贸有限公司、常熟华东汽车有限公司、重庆金冠科技集团有限公司。本标准主要起草人：郝文起、孙非、王同臻、刘懋功、康中文、王梅。本标准于2006年12月首次发布。1范围

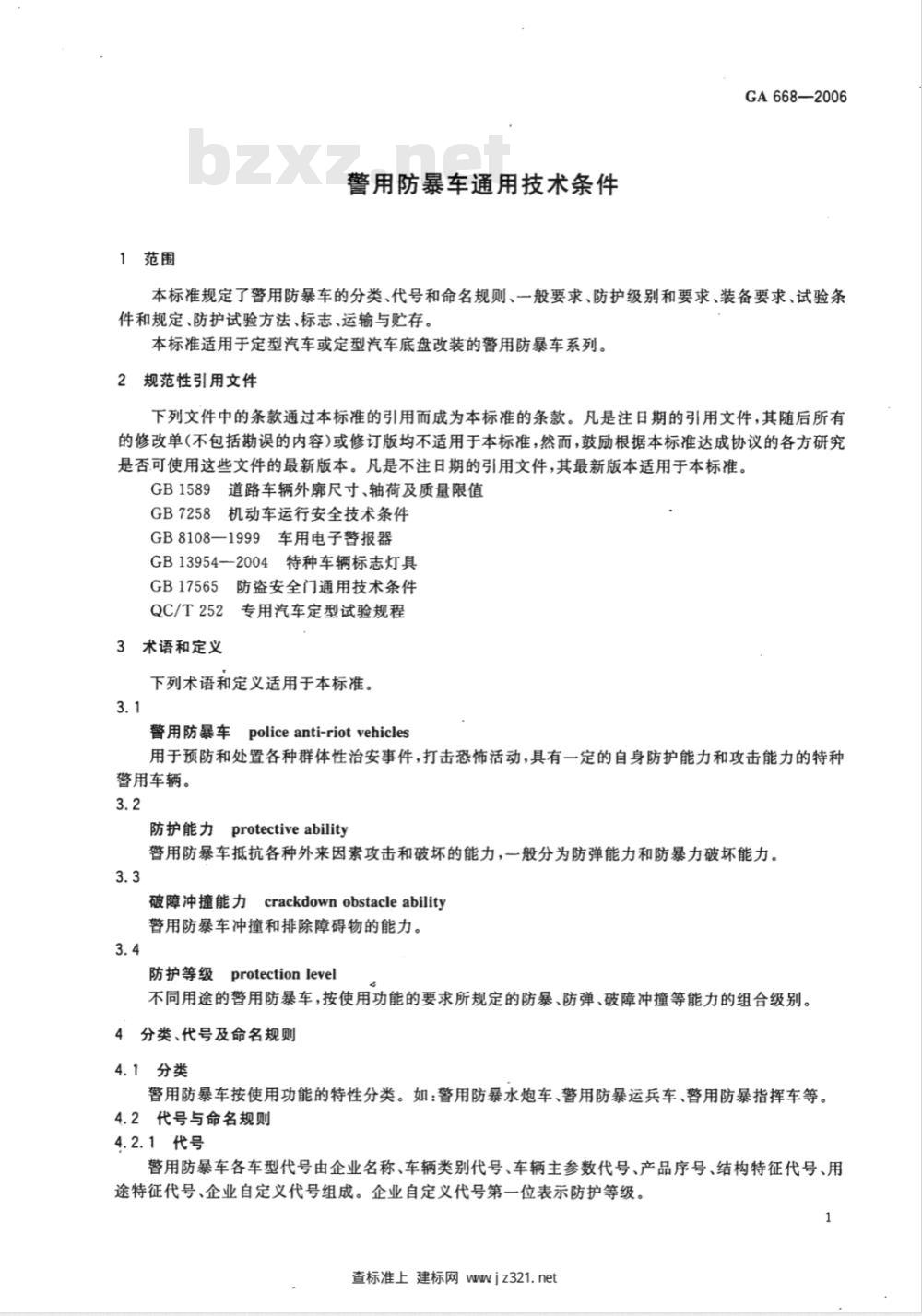

警用防暴车通用技术条件
GA668—2006
本标准规定了警用防暴车的分类、代号和命名规则、一般要求、防护级别和要求、装备要求、试验条件和规定、防护试验方法、标志、运输与贮存。本标准适用于定型汽车或定型汽车底盘改装的警用防暴车系列。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1589道路车辆外廊尺寸、轴荷及质量限值GB7258机动车运行安全技术条件GB8108—1999车用电子警报器
GB13954-2004特种车辆标志灯具GB17565防盗安全门通用技术条件QC/T252
2专用汽车定型试验规程
3术语和定义
下列术语和定义适用于本标准。3.1
警用防暴车policeanti-riotvehicles用于预防和处置各种群体性治安事件，打击恐饰活动，具有一定的自身防护能力和攻击能力的特种警用车辆。
防护能力protectiveability
警用防暴车抵抗各种外来因素攻击和破坏的能力，一般分为防弹能力和防暴力破坏能力。3.3
hcrackdownobstacleability
破障冲撞能力
警用防暴车冲撞和排除障碍物的能力。3.4
防护等级protectionlevel
不同用途的替用防暴车，按使用功能的要求所规定的防暴、防弹、破障冲撞等能力的组合级别。4分类、代号及命名规则
4.1分类
警用防暴车按使用功能的特性分类。如：警用防暴水炮车、警用防暴运兵车、警用防暴指挥车等。4.2代号与命名规则
4.2.1代号
警用防暴车各车型代号由企业名称、车辆类别代号、车辆主参数代号、产品序号、结构特征代号、用途特征代号、企业自定义代号组成。企业自定义代号第一位表示防护等级。1
查标准上建标网wwwjz321.net
GA668-2006
企业自定义代号
用途特征代号
结构特征代号
产品序号
车辆主参数代号
车辆类别代号
企业名称代号
产品示例：XX公司生产的基本型罐式防暴水炮车，总质量19t，防护等级为Ⅱ级，企业自定义为YY型，表示为：××5190GFSⅡYY。19
4.2.2命名规则
FS·IYY
防护Ⅱ级YY型
防暴水炮车
罐式车G
基本型
总质量19t
专用汽车
-XX公司
警用防暴车的结构特征代号、用途特征代号的命名规则见表1。表1代号及命名规则
车辆结构特征代号
G（罐式车）
X（厢式车）
防暴车代号
防暴车中“防”的第一个汉语拼音大写字母
用途特征代号
车型关键词代号
S、Y、H、Z、X等
取各车型关键词中第一个汉字的汉语拼音首个大写字母，若出现重复，则取第二个汉字的汉语拼音首个大写字母。
注：代号中为避免与数字混淆，不采用汉语拼音字母中的“\和“O”。5一般要求
5.1尺寸和质量
警用防暴车外廊尺寸和质量要求应符合GB1589的规定5.2运行安全
警用防暴车运行安全技术要求应符合GB7258的规定。5.3可靠性
警用防暴车可靠性应符合QC/T252的规定。2
查标准上建标网wwjz321.net

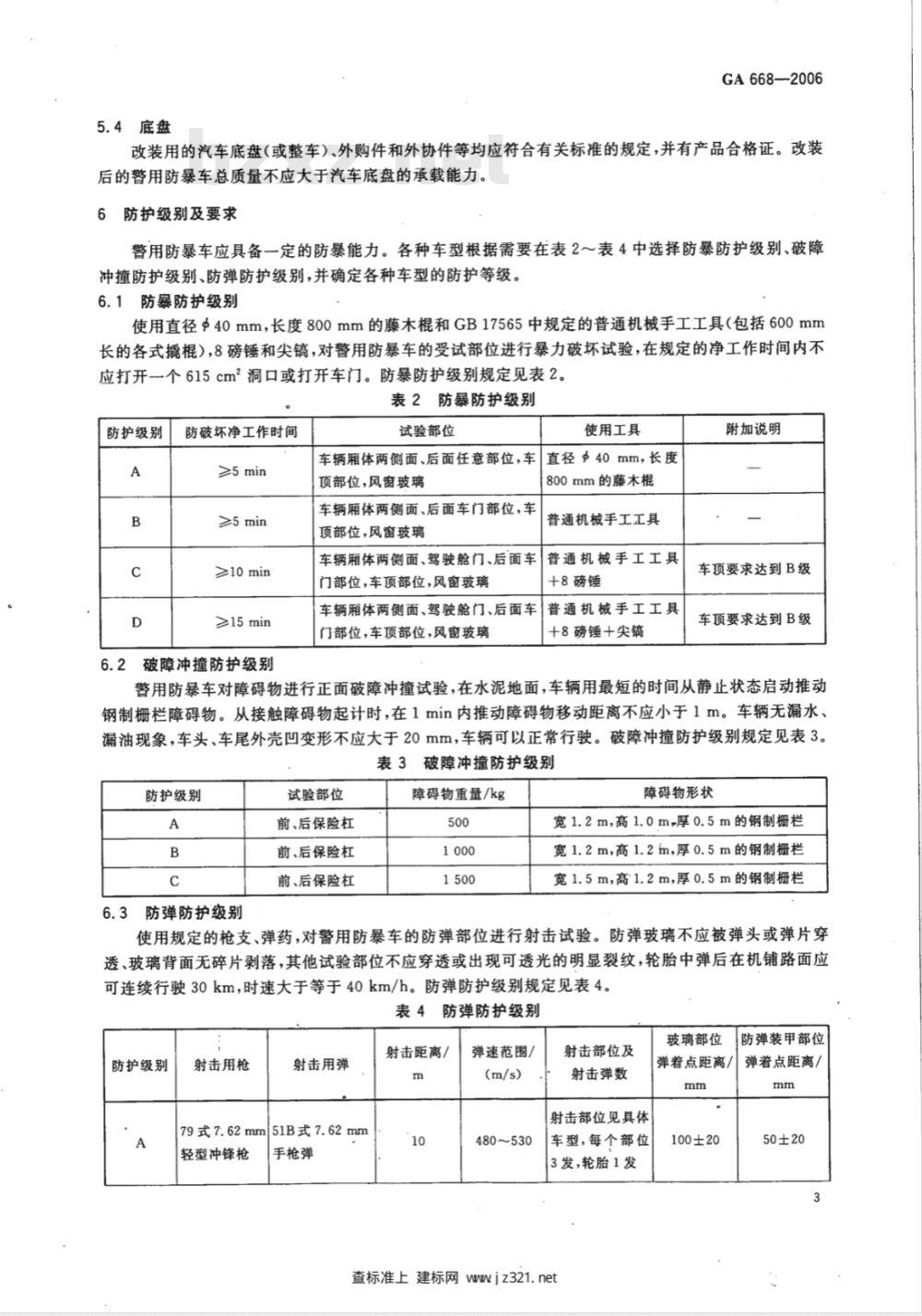

5.4底盘
GA668-2006
改装用的汽车底盘（或整车）、外购件和外协件等均应符合有关标准的规定，并有产品合格证。改装后的警用防暴车总质量不应大于汽车底盘的承载能力。防护级别及要求
警用防暴车应具备一定的防暴能力。各种车型根据需要在表2～表4中选择防暴防护级别、破障冲撞防护级别、防弹防护级别，并确定各种车型的防护等级。6.1防暴防护级别
使用直径Φ40mm，长度800mm的藤木棍和GB17565中规定的普通机械手工工具（包括600mm长的各式撬棍），8磅锤和尖镐，对警用防暴车的受试部位进行暴力破坏试验，在规定的净工作时间内不应打开一个615cm2洞口或打开车门。防暴防护级别规定见表2。表2防暴防护级别
防护级别
防破坏净工作时间
≥5 min
≥5min
≥10min
≥15min
6.2破障冲撞防护级别
试验部位
使用工具
车辆厢体两侧面、后面任意部位，车直径40mm，长度顶部位，风窗玻璃
车辆厢体两侧面、后面车门部位，车顶部位，风窗玻璃
800mm的藤木棍
普通机械手工工具
车辆厢体两侧面、驾驶舱门、后面车普通机械手工工具门部位，车顶部位，风窗玻璃
+8磅锤
普通机械手工工具
车辆厢体两侧面、驾驶舱门、后面车门部位，车顶部位，风窗玻璃
+8磅锤+尖镐
附加说明
车顶要求达到B级
车顶要求达到B级
警用防暴车对障碍物进行正面破障冲撞试验，在水泥地面，车辆用最短的时间从静止状态启动推动钢制栅栏障碍物。从接触障碍物起计时，在1min内推动障碍物移动距离不应小于1m。车辆无漏水、漏油现象，车头、车尾外壳凹变形不应大于20mm，车辆可以正常行驶。破障冲撞防护级别规定见表3。表3破障冲撞防护级别
防护级别
6.3防弹防护级别
试验部位
前、后保险杠
前、后保险杠
前、后保险杠
障碍物重量/kg
障碍物形状
宽1.2m，高1.0m厚0.5m的钢制栅栏宽1.2m，高1.2m，厚0.5m的钢制栅栏宽1.5m，高1.2m，厚0.5m的钢制栅栏使用规定的枪支、弹药，对警用防暴车的防弹部位进行射击试验。防弹玻璃不应被弹头或弹片穿透、玻璃背面无碎片剥落，其他试验部位不应穿透或出现可透光的明显裂纹，轮胎中弹后在机铺路面应可连续行驶30km，时速大于等于40km/h。防弹防护级别规定见表4。表4防弹防护级别
射击距离/
防护级别
射击用枪
射击用弹
79式7.62mm51B式7.62mm
轻型冲锋枪
手枪弹
弹速范围/
480~530
射击部位及
射击弹数
射击部位见具体
车型，每个部位
3发，轮胎1发
查标准上建标网wwwjz321.net
玻璃部位
弹着点距离/
100±20
防弹装甲部位
弹着点距离/
50±20
GA668-2006
防护级别
射击用枪
射击用弹
56式7.62mm56式7.62mm
冲锋枪
普通弹
95式5.8mm
87式5.8mm普
7装备要求
7.1武器
表4（续）
射击距离/
弹速范围/
710~725
920~960
警用防暴车根据不同用途配置相应的警用武器。7.2其他装备
射击部位及
射击弹数
玻璃部位
弹着点距离/
100±20
150±30
防弹装甲部位
弹着点距离/
50±20
100±30
警用防暴车根据需要配备警灯、警报器、通讯、报警和监控器材等。警灯应符合GB13954一2004的规定，警报器应符合GB8108一1999的规定。8试验条件和规定
8.1试验条件
警用防暴车防护功能试验需要满足以下条件：a）具有经过批准、符合安全要求的射击靶场和弹道测试系统；b）具有经过专业技术培训、技术合格的试验操作人员；c）相关试验工具和试验设备配置齐全，满足试验技术要求。8.2特殊规定
a）各种专业用途的警用防暴车，规定特别的防护功能时，其试验方法可在产品标准中单独作出规定；
b）各种专业用途的警用防暴车产品标准，根据产品特点，可以补充相关的试验方法。9防护试验方法
9.1防暴试验
9.1.1试验概述
按照6.1的规定，进行暴力破坏性试验。按防护级别规定的工具开启一个615cm2洞口及车门锁，记录净工作时间。藤木棍的击打速率为10次/min，8磅锤和尖镐的击打速率为6次/min。通过该项试验考核车体强度，考核车辆抵抗强行进入、破坏内部设备的能力。9.1.2试验人员
试验人员应具备相应的专业技术知识，能熟练使用试验工具，善于寻找产品的薄弱环节，有处理试验过程中技术问题的能力。本项试验由一人操作，试验中间可以换人。9.1.3试验要求
试验部位包括车体，车门，风窗玻璃，安全窗等，在试验中应逐项进行，只有都符合要求才能判定合格。
9.1.4试验操作
由两名试验人员组成试验小组，一人操作，另一人可以传递工具。在试验部位画出615cm2面积的4
GA668—2006
标线，根据车体结构选用适当的工具，快速穿透车体并扩展到规定的面积，辅助人员用秒表记录试验时间，试验中的间歇时间要扣除。9.1.5试验结果
试验结果应符合6.1的要求。
9.2破障冲撞试验
9.2.1试验概述
按照6.2的规定，制作重量分别为500kg、1000kg、1500kg的栅栏状障碍物各一个，障碍物置于水泥地面，在地面上沿障碍物的移动方向画上距离标线。受试车辆用最短时间从静止状态启动推动障碍物。试验目的是检验整车推动障碍物的能力及车体在破障冲撞过程中前后保险杠的强度和刚度。9.2.2试验人员
试验人员应具备相应的专业技术知识，能熟练驾驶车辆，善于寻找产品的薄弱环节，有处理试验过程中技术问题的能力。本项试验由一人驾驶车辆，另一人用秒表记时。9.2.3试验要求
试验部位包括前、后保险杠，试验按前、后顺序进行，只有都符合要求才能判定合格。9.2.4试验操作
由两名试验人员组成试验小组，一人驾驶车辆，另一人用秒表记录时间。车辆停置在水泥地面的起始标线上，障碍物距离车辆1m，车辆推动障碍物时，启动秒表，秒表到达60s时，车辆停止推动栅栏状障碍物并且退出现场，测量障碍物移动的距离，试验重复做两次。9.2.5试验结果
试验结果应符合6.2的要求。
9.3防弹试验
9.3.1试验概述
按照6.3的规定，进行防弹试验。试验目的是考核车体及其他规定的部位，在指定枪弹的射击下，不被子弹穿透的能力。每个不同的试验部位（断面结构不同或不同的部件），均应列人射击范围。9.3.2试验人员
试验人员应具备相应的专业技术知识，能熟练使用弹道测试系统，善于寻找产品的薄弱环节，有处理试验过程中技术问题的能力。本项试验由三人组成试验小组，一人指挥、一人射击、另一人操作计算机测试系统。
9.3.3试验样件
根据试验要求，某些受试部位不适合在成品车上进行试验时，可以制作试验样件，每个不同的受试部位，样件的面积一般不得小于1m2（若受试部件的实际面积小于1m2，可不受此限制）。样件可与地面或其他支撑物进行固定，样件结构应与实际产品结构相一致。9.3.4试验要求
试验部位如果包括车体、车门、玻璃、安全窗、储水箱、炮塔、轮胎、水箱和油箱等，在试验中应逐项进行，只有都符合要求才能判定合格。9.3.5试验操作
由三名试验人员组成试验小组，一人操作计算机测试系统，一人射击，另一人指挥发射。试验用枪、试验用弹、射击距离要符合6.3的规定。试验样件应与实物等效并固定安装后方可试验。试验后检查弹丸穿透情况，并作记录。有关射击的具体规定见表4。试验部位按照有关产品标准的具体规定，可以增加或减少。同一类部位，如果断面结构不同，则应增加一个对应的部位进行试验。9.3.6试验结果
试验结果应符合6.3的要求。
GA668—2006
标志、运输与贮存
10.1标志
产品标志应符合GB7258的规定。10.2产品随带文件
底盘合格证；
产品合格证；
备附件清单；
使用说明书。
10.3运输
产品在铁路(或水路)运输时，以自行(或拖电)方式上、下车(船），需用吊装方法装卸时，应采用专用吊具，以免损伤产品。
10.4贮存
产品长期贮存时，应停放在具有通风、防潮、防雨、防晒和消防设备的库房内，并按使用说明书的规定定期进行维护和保养。
