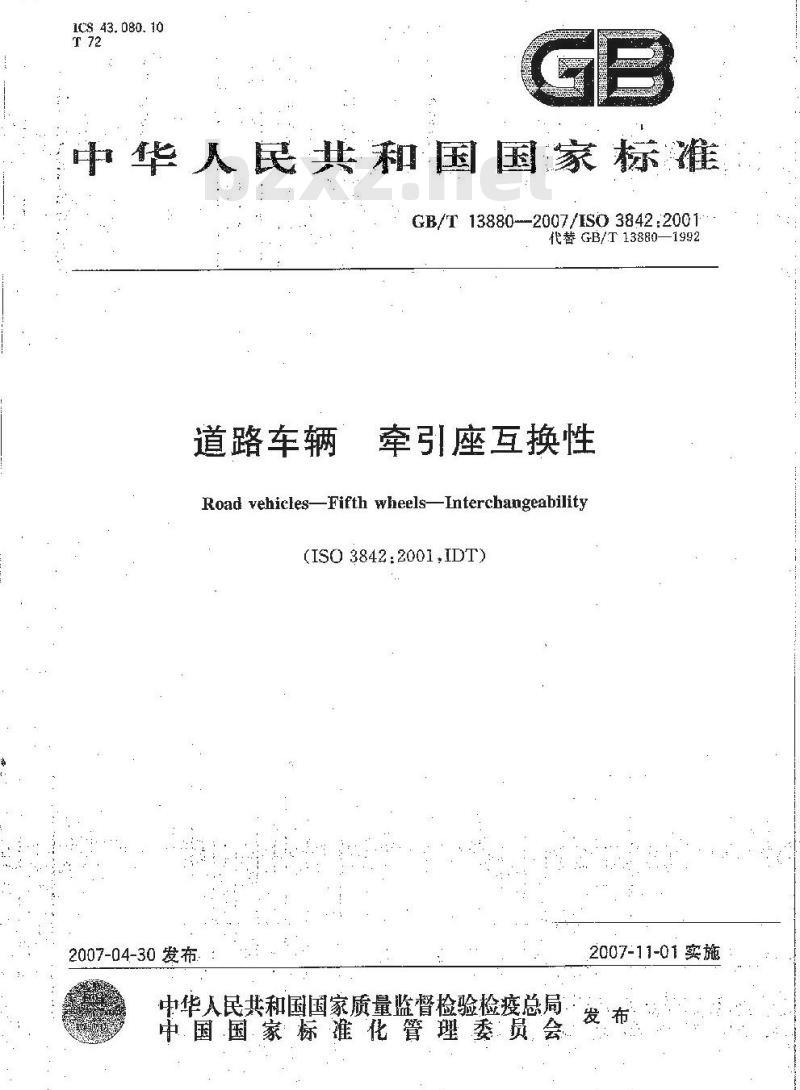

【国家标准(GB)】 道路车辆 牵引座互换性

1CS 43. 080.10
中华人民共和国国家标准
GB/T 13880--2007/ISO 3842:2001代替GB/T13880—1992
道路车辆
牵引座互换性
Road vehiclesFifth wheelsInterchangeability(ISO3842:2001,IDT)
2007-04-30发布
中华人民共和国国家质量蓝督检验检疫总局中国国家标准化管理委员会
2007-11-01实施

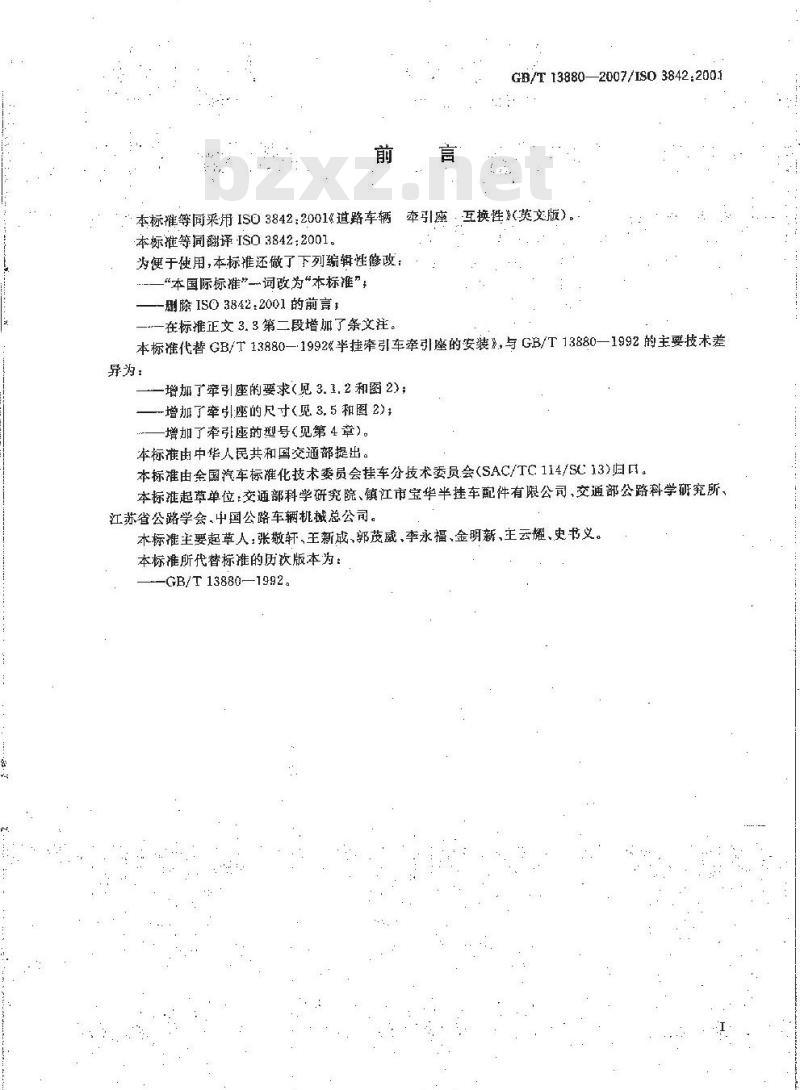

：本标耀等间来带ISO3842，2001《道路车辆牵引座
本标准等同翻译ISO3842：2001。为便于使用，本标准还做了下列编辑性修改：“本国际标准”一词改为“本标准”一删除ISO3842：2001的前言！
\一在标推正文3.3第二段增加了条文注。GB/T 13880—2007/IS0 3842:2001互换性》（英文版）
本标准代替GB/T13880—1992半挂牵引车牵引座的安装》，与GB/T13880—1992的主要技术差异为：
增加了率引座的要求（见3.1.2和图2)增加了率引座的尺寸（觅8.5和图2)；增加了牵引座的型号（见第4章）。本标准由中华人民共和国交通部提出。本标准由余国汽车标准化技术委员会挂车分技术委员会（SAC/TC114/SC13)归口。本标准起草单位：交通部科学研究院、镇江市宝华半挂车配件有限公司，交通部公路科学研究所、江苏省公路学会.中国公路车辆机藏总公司。木标主要起草人：张敬轩、主新成、郭茂威、李永福、金明新、主云耀、史书义。本标准所代替标准的历次版本为：-GB/T 13880—1992
道路车辆
GB/T 138802007/ISO 3842:2001牵引座互换性
本标推规定了牵引座在车架上表面或安装板上的安装尺寸和互换性，本标准适用于匹配GB/T4606规定的50号牵号销或GB/T4607规定的90号牵孕引销的牵引座本标准未规定的尺寸由制造商自行确定。注：对50号和90号引座的试验条件及强度要求见GB/T20069的规定。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各力研究是否可使用这些文件的最新版木。凡是不注日期的引用文件，其最新版本适用于木标推。GB/T4606道路车辆平挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸（GB/T4606-2006,ISO 337:1981,D1)
GB/T4607道路车辆挂车牵座90号牵引销的基本尺寸和安装、互换性尺寸（GB/T4607-2006,IS0 4086,2001,Road wehicles—90 scmi-trailer fifth wheel kingpin interchangeability,DT)GB/T20069逆路车辆牵引座强度试验（GB/T20069—2006，ISO8717:2000,IDT）GB/T 20070
2000,IDT)
3要求
3.1安装孔
3.1.1安装板

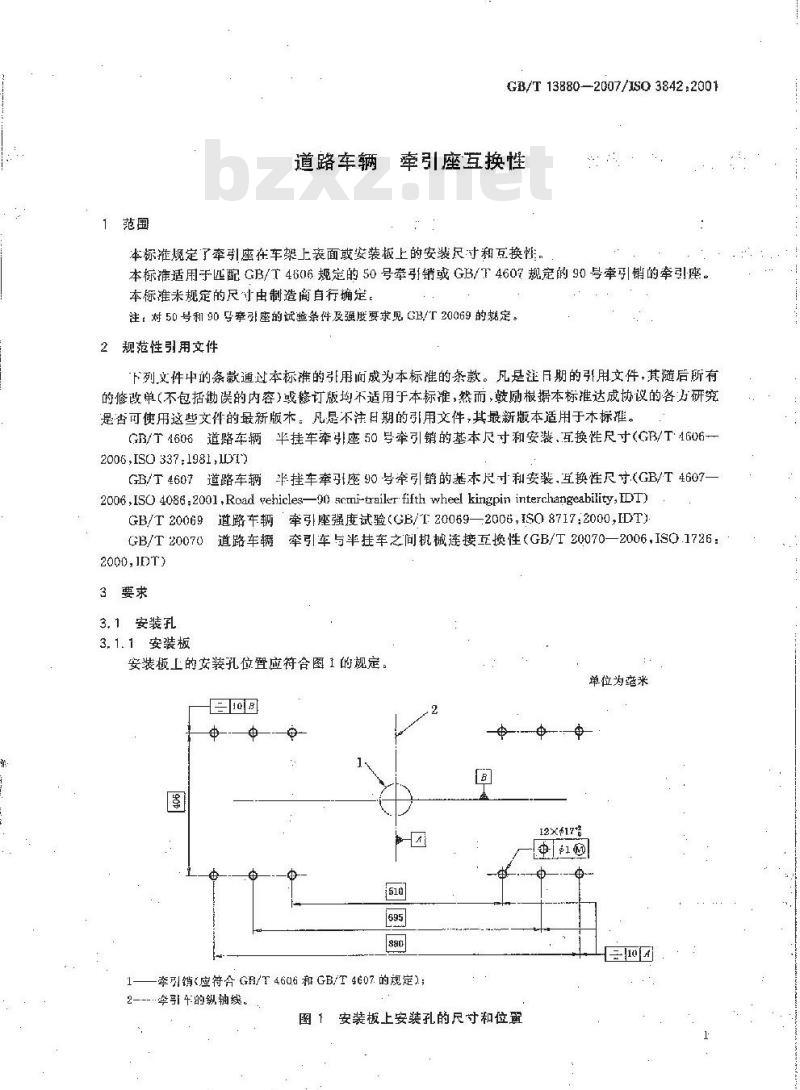

道路车辆牵引车与半挂车之间机械连接互换性（GB/T20070—2006，ISO.1726：安装板上的安装孔位置应符合图1的规定单位为旁米
2×17#
李引销<应符合G/T4606和GB/T4607.的观定）；2
·牵引车的纵轴线。
安装板上安装孔的尺寸和位留
GB/T13880—2007/ISO3842:20013. 1,2率引座
牵引座上的安装孔位置应符合图2的规定，(06m)
锁钩：
锁钩倒角；
挂接的导向面。
为保证转向,测量参考尺寸 K(距轴线 200 mm,项面询下.32 mm处)=(137±3) mm在36心mm处应保证角度40%。人日处宽度至少350mm长圆孔（23士2）.mm×17+mr可由虹7mm图孔代替。单位为离米
应根据点两轮线中的者选
当使用长菌孔或直径大乎18mm网孔时，应配用410mm×6mm的垫图或等强度垫板（如乎钢板）幸羽销局部放大图。
牵引蜜的尺寸
3.2安装

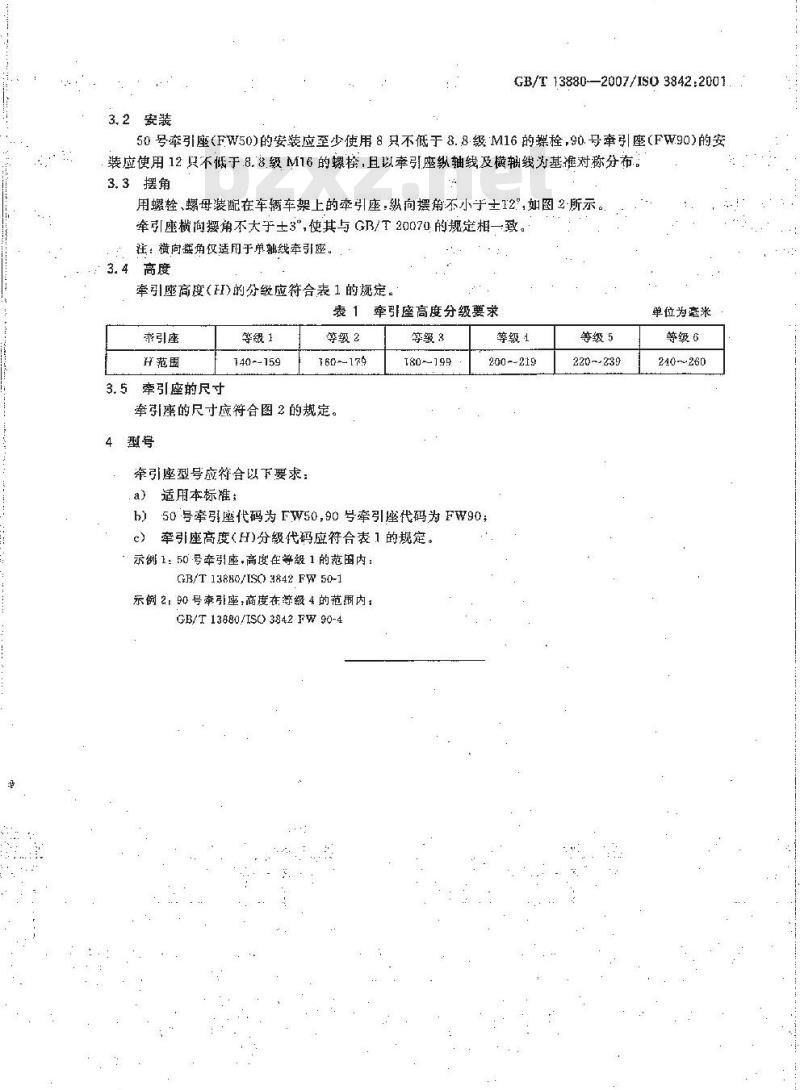

GB/T 13880-—2007/IS0 3842:200150 号牵引座(FW50)的安装应至少使用 8 只不低于 8. 8·级 M16 的操栓,90. 号牵引座(FW90)的安应使用 12 只不低正,8,8级 M16 的螺挥,且以牵引磨纵轴线及轴线为基推对称分布,3.3摆角
用螺栓、螺母装配在车辆车架上的牵引座.纵向摆不小于士12°,如图2所示，牵引座横询摆角不大于士3,使其与GB/T 20070的规定相一致。往：横向角仅适用于单轴线牵引。3.4
率引座高度(H)的分级应符合表1的规定。表1牵引座高度分级要求
H范围
牵引座的尺寸
等级1
140--159
等级2
160~175
牵引座的尺寸应符合图2的规定。4型号
牵引座型号应符合以下要求：
适用本标准：
等级3
180--199
等级1
200~-219
b）50号牵引座代码为FW50,90号牵引座代码为FW90；率引座高度（H)分级代码应符合表1的规定。示例 1:50 号牵引座,高度在等级 1 的范围内 :GB/T 13880/ISO 3842 FW 50-1
示例2：90号牵引座，商度在等級4的范围内：GB/T 13880/ISO 3842 FW 90-4
等级5
220~-239
单位为毫米
等级6
240-~260
GB/T13880-2007
中华人民共和国
园家标准
道路车辆牵引座互换性bZxz.net
GB/T 13880 2007/ISO 3842:2001*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc.net.cn.
电话：6852394668517548
中国标准出版社亲室岛印刷“印刷各地新华书店经销
并本880×12301/16印张0.5字数8.产字2007年9月第版2007年9月第一次印刷-号：155066-1-29878
定价10.00元
如有印装差错·由本社发行中心调换版权专有慢权必究
举报电话：（010)68533533
008020000880
