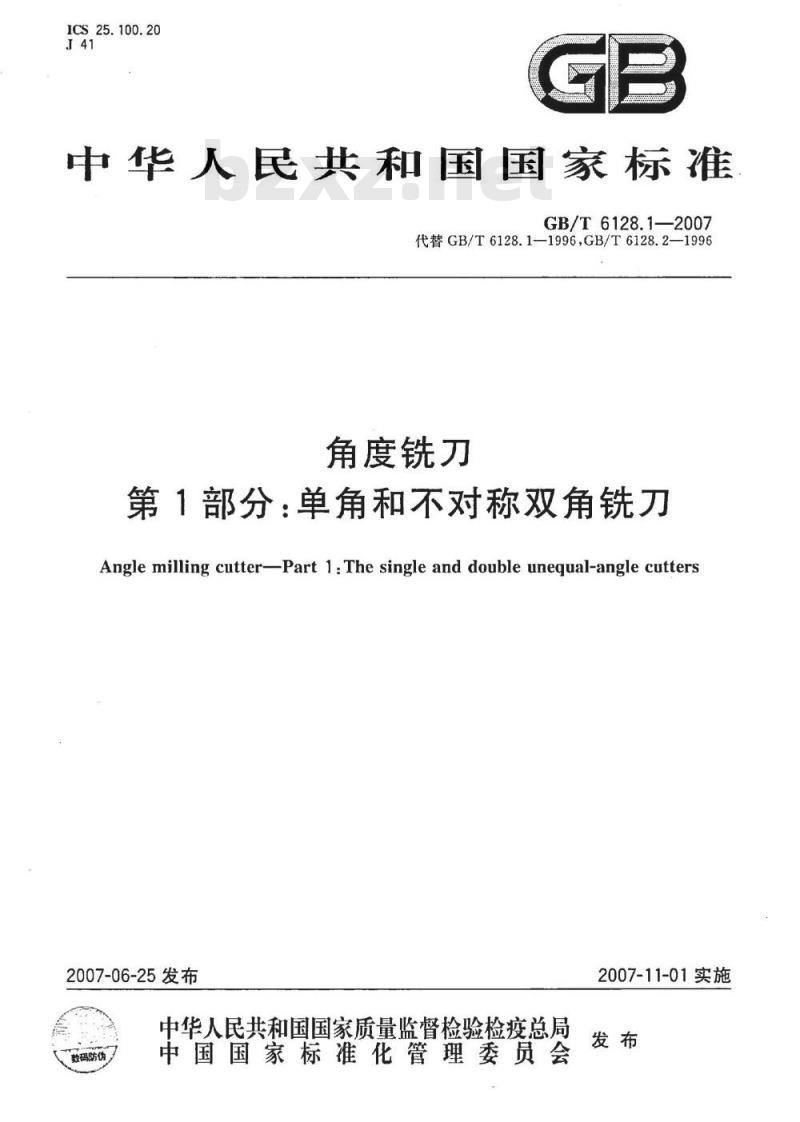

【国家标准(GB)】 角度铣刀 第1部分：单角和不对称双角铣刀

ICS 25.100.20
中华人民共和国国家标准
GB/T6128.1—2007
代替GB/T6128.1—1996，GB/T6128.2—1996角度铣刀
第1部分：单角和不对称双角铣刀Angle milling cutter-Part 1:The single and double unequal-angle cutters2007-06-25发布
中华人民共和国国家质量监督检验检疫总局改码防伪
中国国家标准化管理委员会
2007-11-01实施

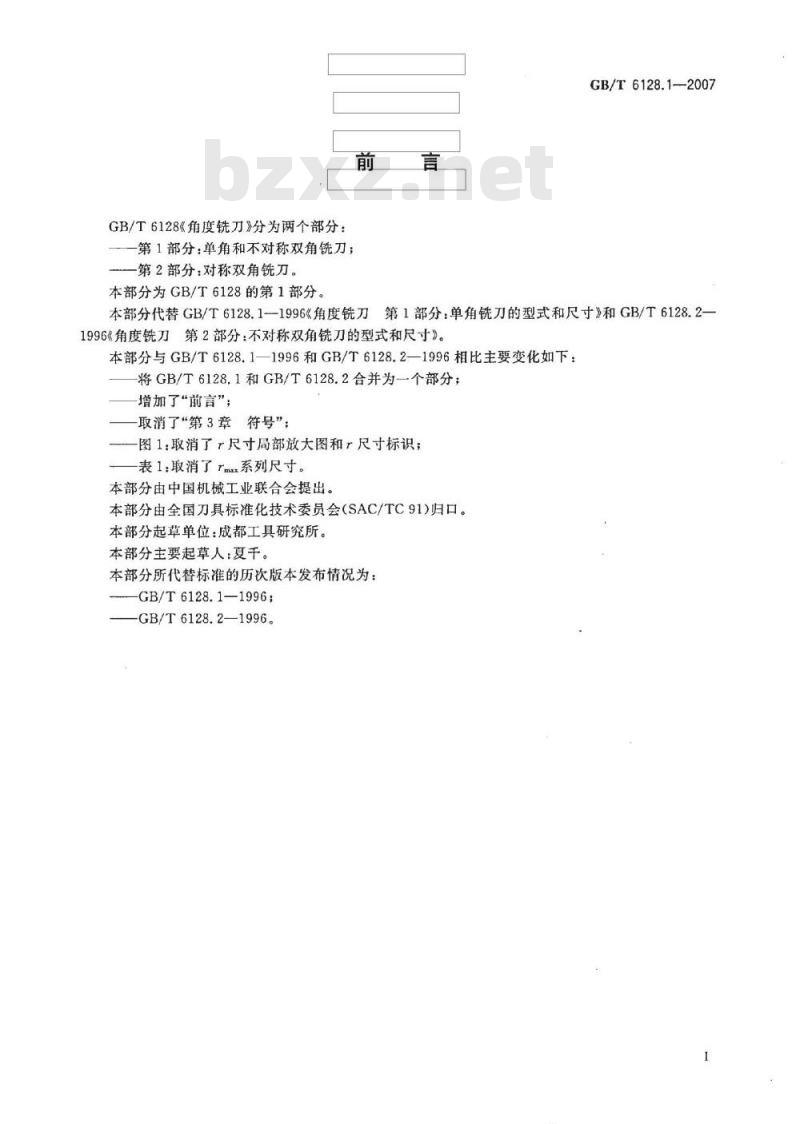

GB/T6128《角度铣刀》分为两个部分：第1部分：单角和不对称双角铣刀；一第2部分：对称双角铣刀。
本部分为GB/T6128的第1部分。
GB/T6128.1-2007
本部分代替GB/T6128.1-1996《角度铣刀金第1部分：单角铣刀的型式和尺寸》和GB/T6128.2-1996《角度铣刀第2部分：不对称双角铣刀的型式和尺寸》。本部分与GB/T6128.1—1996和GB/T6128.2—1996相比主要变化如下：将GB/T6128.1和GB/T6128.2合并为个部分；增加了“前言”；
取消了“第3章
符号”：
图1：取消了r尺寸局部放大图和r尺寸标识；表1：取消了rmx系列尺寸。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91)归口。本部分起草单位：成都工具研究所。本部分主要起草人：夏千。
本部分所代替标准的历次版本发布情况为：GB/T6128.1—1996;
-GB/T6128.2—1996。

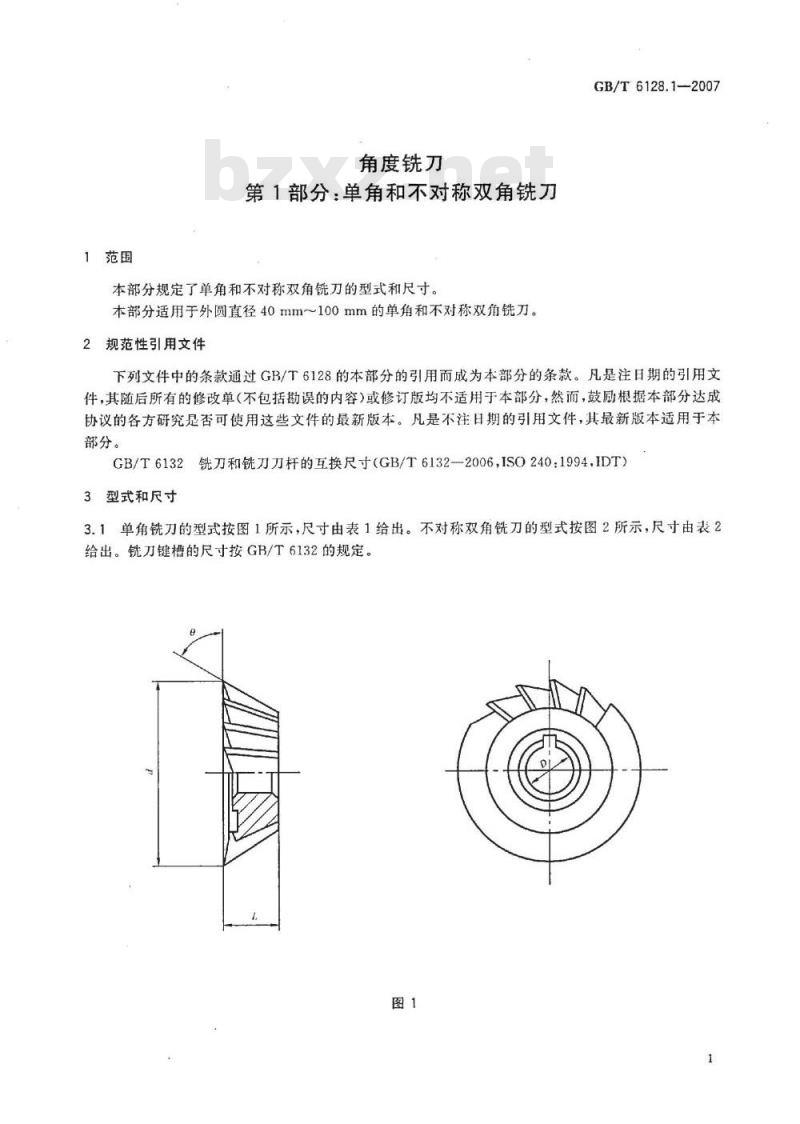

角度铣刀
第1部分：单角和不对称双角铣刀本部分规定了单角和不对称双角铣刀的型式和尺寸。本部分适用于外圆直径40mm~100mm的单角和不对称双角铣刀。2规范性引用文件
GB/T6128.1-2007
下列文件中的条款通过GB/T6128的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6132铣刀和铣刀刀杆的互换尺寸（GB/T6132—2006，ISO240：1994，IDT）3型式和尺寸

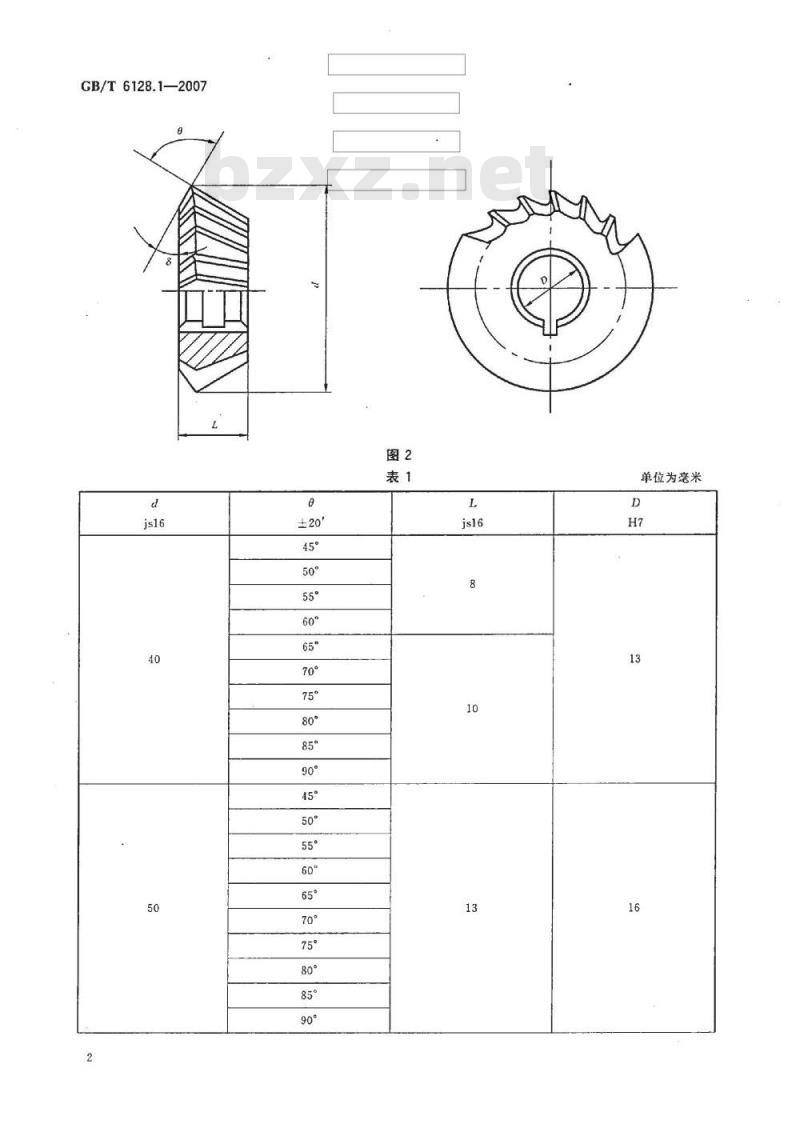

3.1单角铣刀的型式按图1所示，尺寸由表1给出。不对称双角铣刀的型式按图2所示，尺寸由表2给出。铣刀键槽的尺寸按GB/T6132的规定。图1
GB/T 6128.12007
单位为毫米

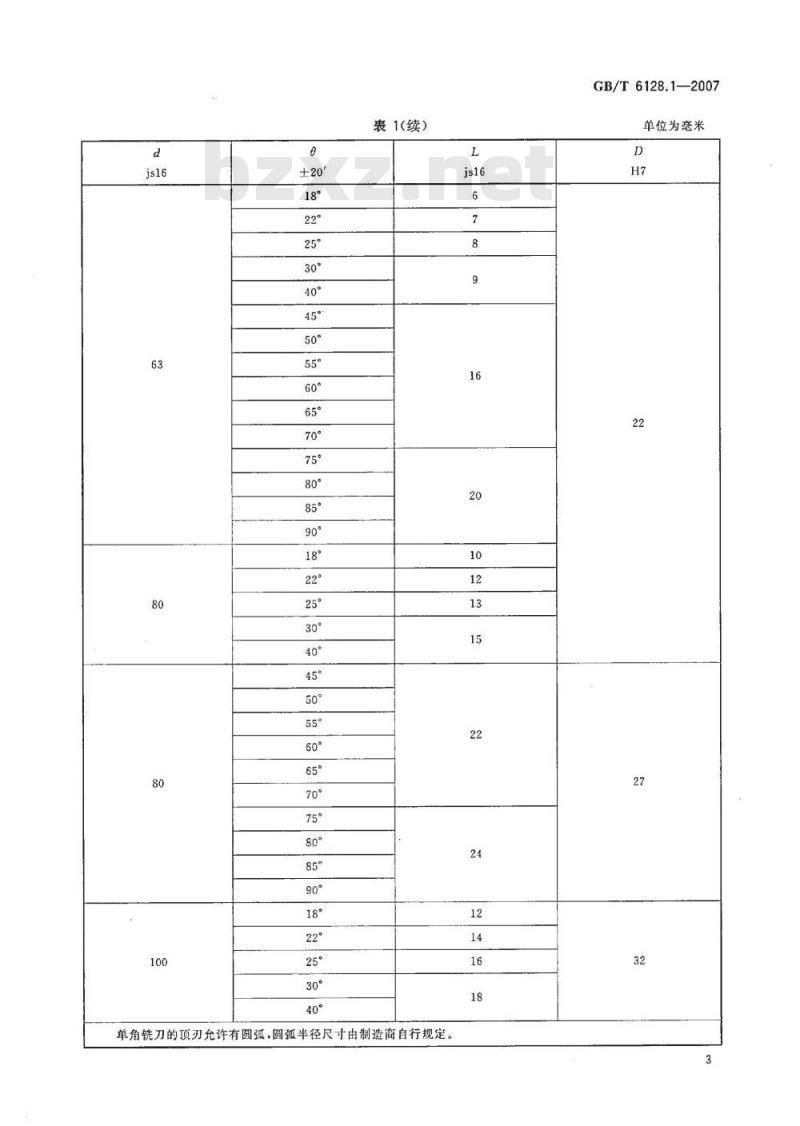

表1(续）
单角铣刀的顶刃允许有圆弧，圆弧半径尺寸由制造商自行规定。2
GB/T6128.1—2007
单位为旁米
GB/T6128.1—2007
单位为寇米
表2（续）
不对称双角铣刀的顶刃允许有圆弧，圆弧半径尺寸由制造商自行规定。3.2标记示例
d=50mm、0=45°的单角铣刀为：单角铣刀50×45°GB/T6128.1—2007d=50mm、0=55°的不对称双角铣刀为：不对称双角铣刀50×55°GB/T6128.1--2007L
GB/T6128.1—2007
单位为毫米
GB/T6128.1-2007
中华人民共和国
国家标准
角度铣刀
第1部分：单角和不对称双角铣刀GB/T6128.1-2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548Www.bzxZ.net
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2007年10月第一版
5字数10千字
印张0.75
2007年10月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
