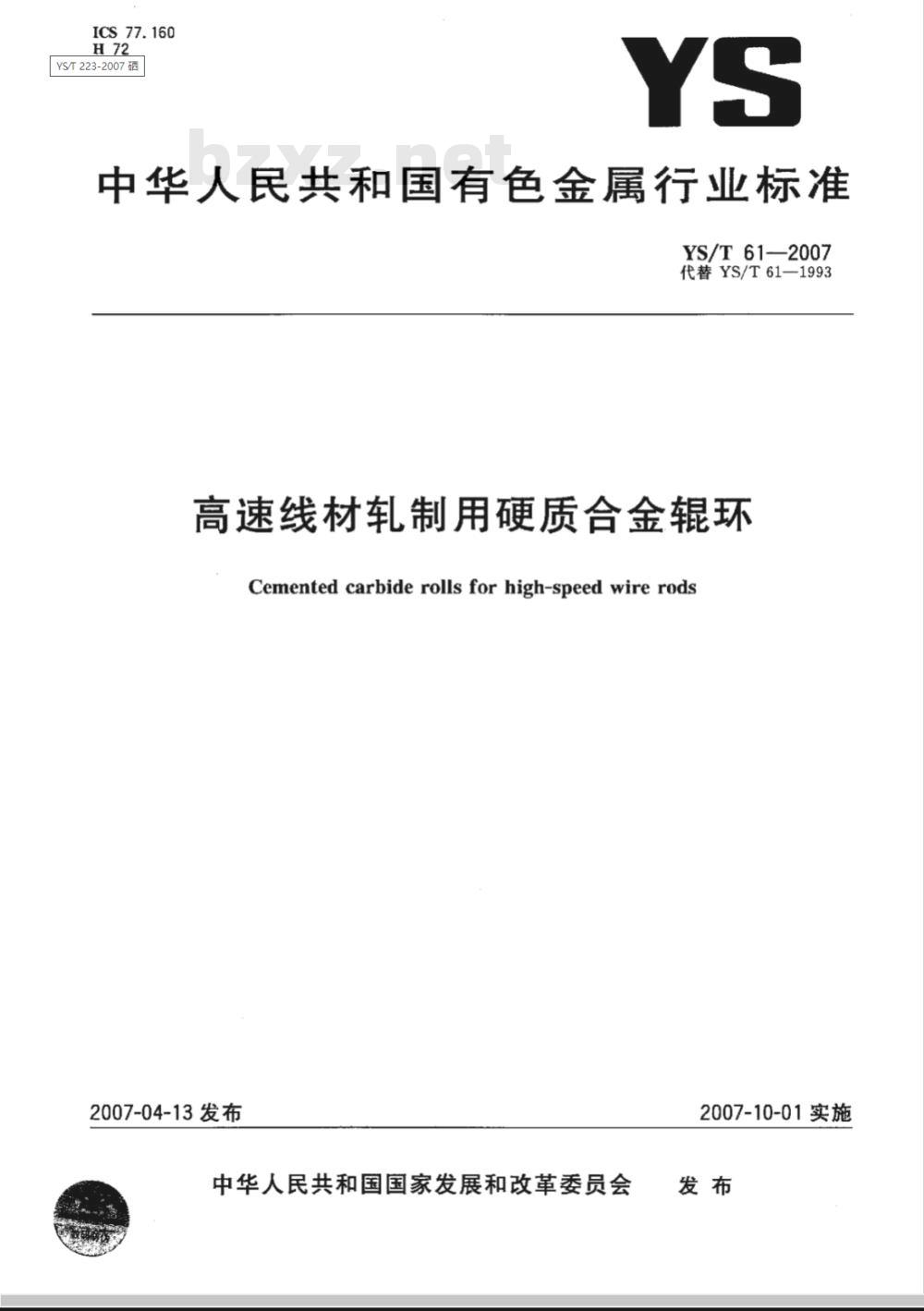

【有色金属行业标准(YS)】 高速线材轧制用硬质合金辊环

ICS77.160
YS/T 223-2007硒
中华人民共和国有色金属行业标准YS/T61-—2007
代替YS/T61-1993
高速线材轧制用硬质合金辑环
Cemented carbide rolls for high-speed wire rods2007-04-13发布
中华人民共和国国家发展和改革委员会2007-10-01实施

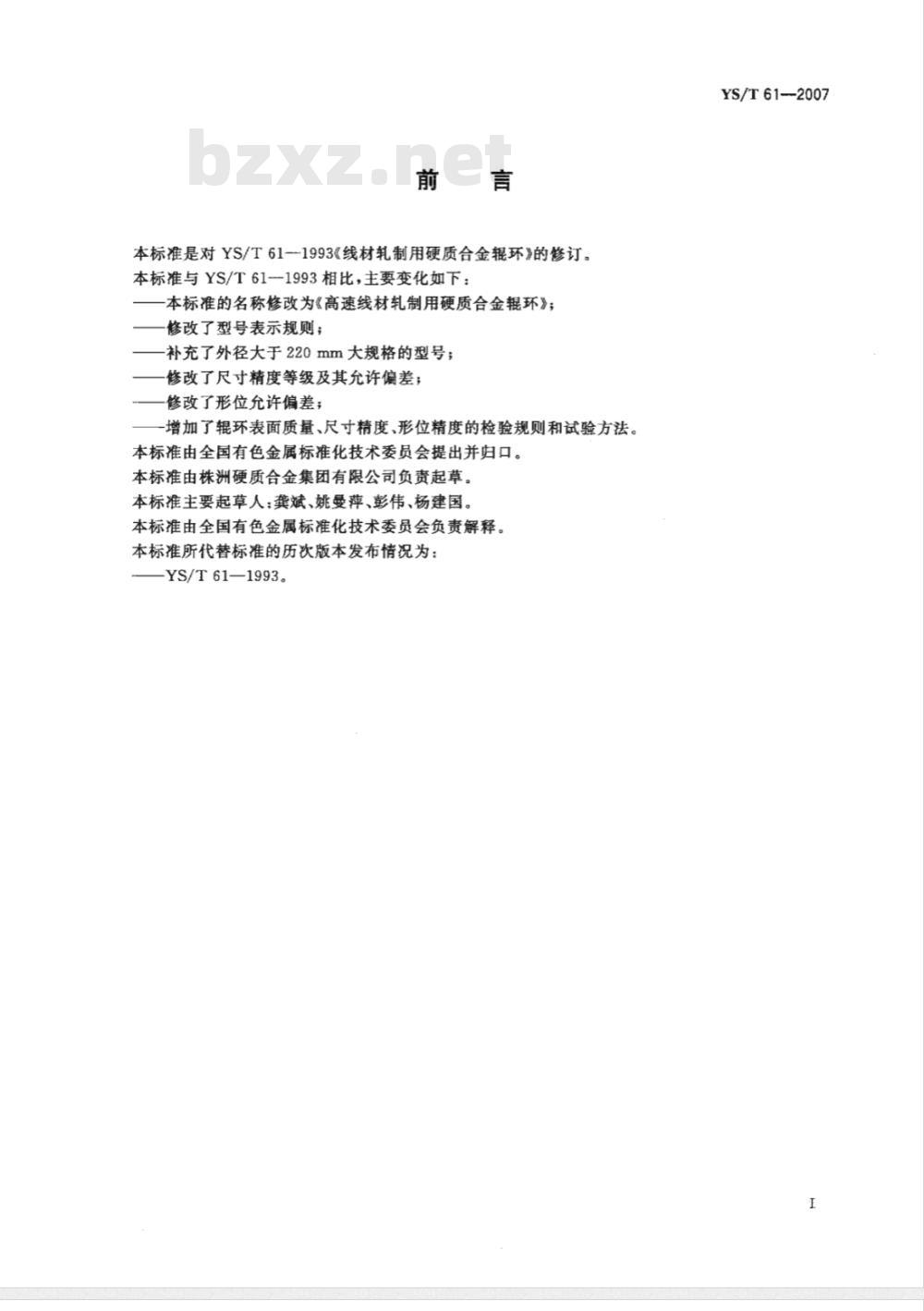

本标准是对YS/T61-1993《线材轧制用硬质合金辊环》的修订。本标准与YS/T61-1993相比，主要变化如下：本标准的名称修改为《高速线材轧制用硬质合金辊环》；修改了型号表示规则；
补充了外径大于220mm大规格的型号；修改了尺寸精度等级及其允许偏差；修改了形位允许偏差；
-增加了辊环表面质量、尺寸精度、形位精度的检验规则和试验方法。本标准由全国有色金属标准化技术委员会提出并归口。本标准由株洲硬质合金集团有限公司负责起草。本标准主要起草人：龚斌、姚曼萍、彭伟、杨建国。本标准由全国有色金属标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：YS/T61—1993。
YS/T61--2007

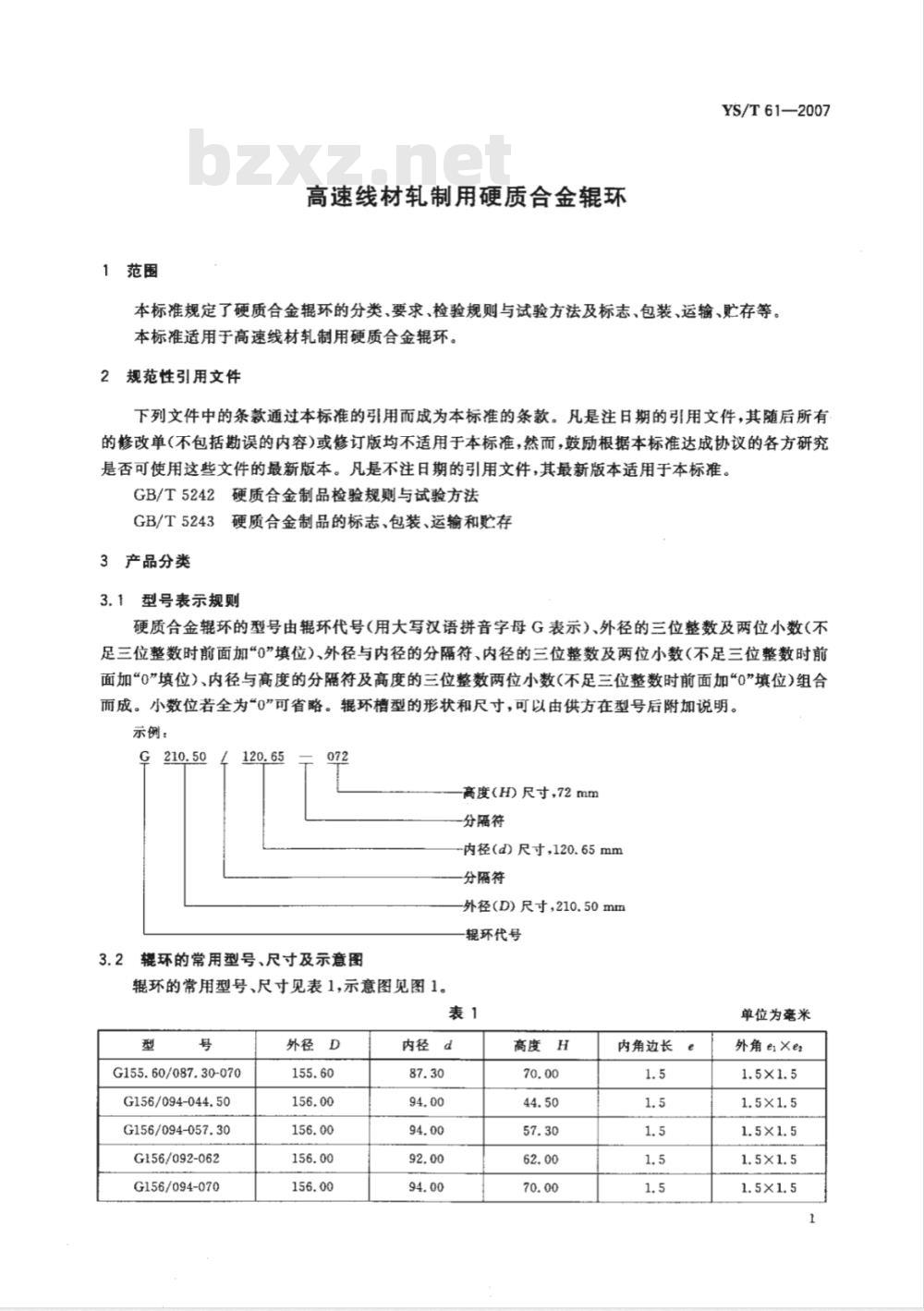

1范围
高速线材轧制用硬质合金辊环
YS/T61—2007
本标准规定了硬质合金辊环的分类、要求、检验规则与试验方法及标志、包装、运输、贮存等。本标准适用于高速线材轧制用硬质合金辊环。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5242硬质合金制品检验规则与试验方法GB/T5243硬质合金制品的标志、包装、运输和贮存3产品分类
3.1型号表示规则
硬质合金辑环的型号由辊环代号（用大写汉语拼音字母G表示）、外径的三位整数及两位小数（不足三位整数时前面加“0”填位）、外径与内径的分隔符、内径的三位整数及两位小数（不足三位整数时前面加0”填位）、内径与高度的分隔符及高度的三位整数两位小数（不足三位整数时前面加“0”填位）组合而成。小数位若全为“0”可省略。辊环槽型的形状和尺寸，可以由供方在型号后附加说明。示例：
高度（H）尺寸，72mm
分履符
-内径（d）尺寸，120.65mm
分隔符
外径（D）尺寸，210.50mmwww.bzxz.net
辊环代号
3.2辊环的常用型号、尺寸及示意图辊环的常用型号、尺寸见表1，示意图见图1。表1
G155.60/087.30-070
G156/094-044.50
G156/094-057.30
G156/092-062
G156/094-070
外径D
内径d
94, 00
高度H
内角边长
单位为旁米
外角eiXe?
YS/T61—2007
G158.75/087.31-062
G158.75/087.75-062
G166/095-032
G166/095-062
C170.66/094-057.20
G170.66/094-070
G170/095-069
G170.66/095-070
G178.30/094,70-062.30
G180/087.32-072
G183/087.70-072
G186/092-072
G208/110-072
G208/126-065
G208/126-072
G208/128-072
G210/094-071,70
G210.50/120.65-072
G210/135-072
G212/095-060
G212/095-072
G212/120-060
G212/120-072
G216/160-064
G228.30/126-072
G228.34/130-071.70
G228.34/130-059
G247,37/145-090
G285/160-070
G285/160-095
G318/260-030

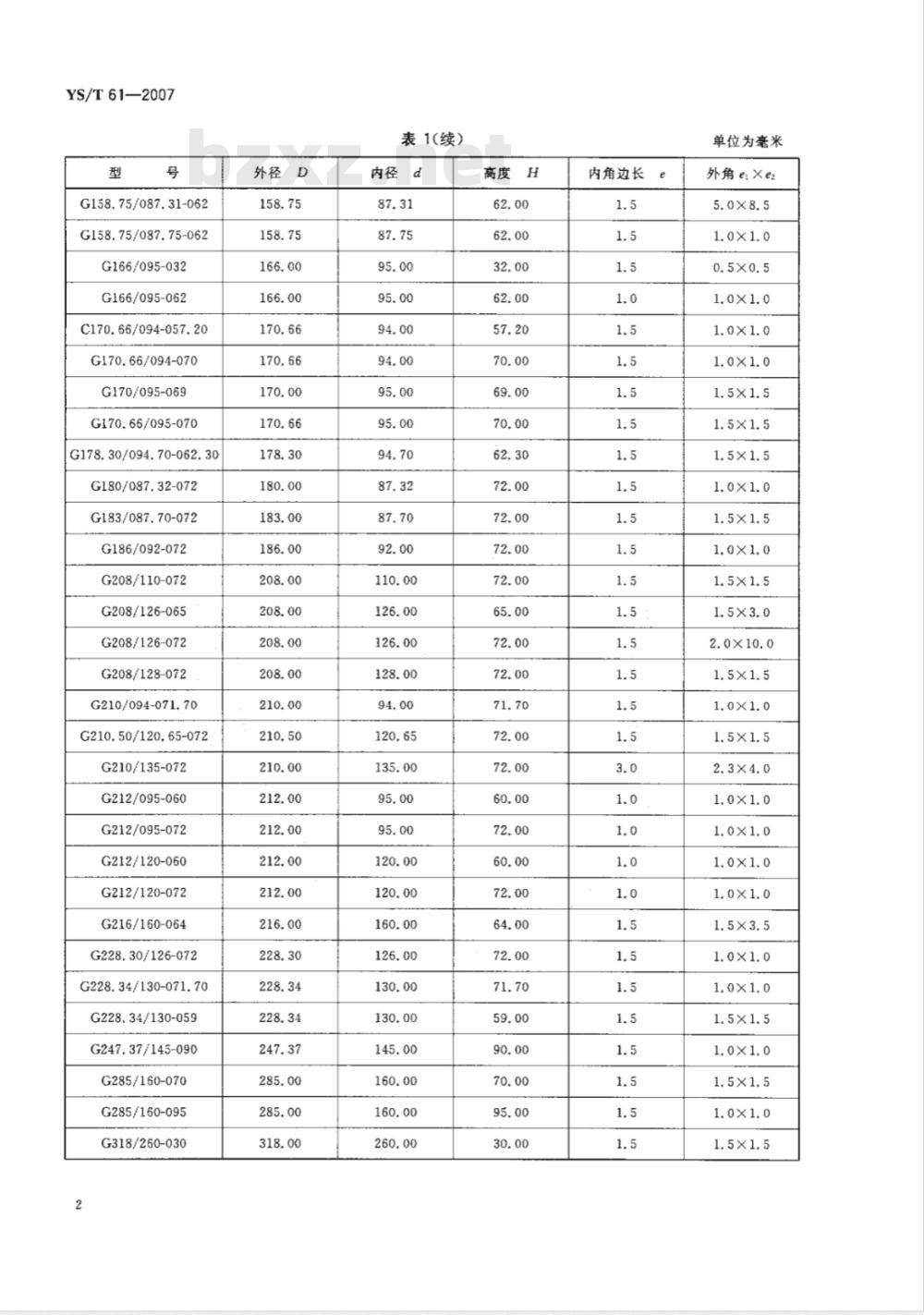

表1(续)
内角边长
单位为毫米
外角e:Xe2
2.0×10.0

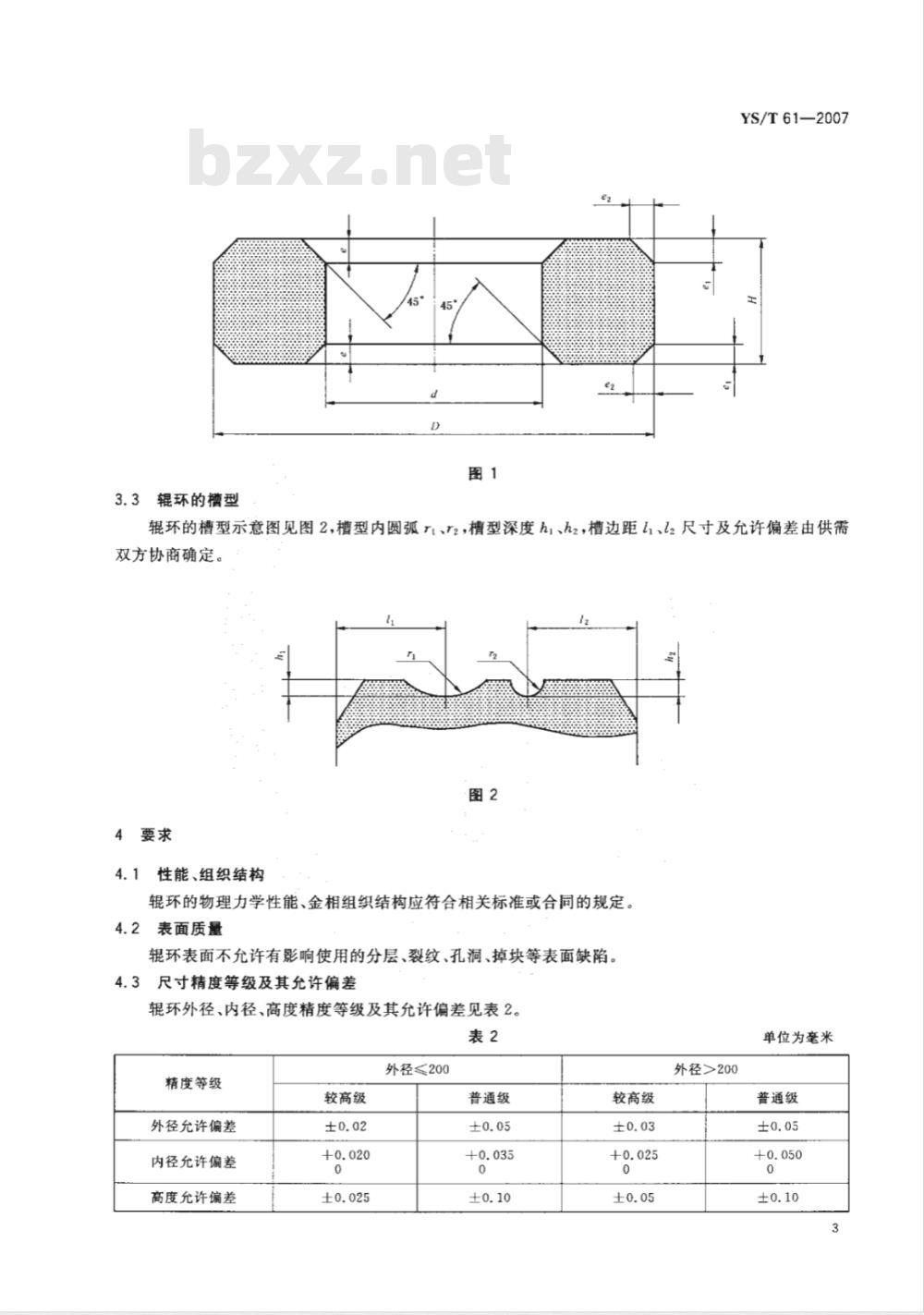

3.3辊环的槽型
YS/T61—2007
辑环的槽型示意图见图2槽型内圆弧rl、r2,槽型深度hl、hz，槽边距1、l2尺寸及允许偏差由供需双方协商确定。
4要求
4.1性能、组织结构
辊环的物理力学性能、金相组织结构应符合相关标准或合同的规定。4.2表面质量
辊环表面不允许有影响使用的分层、裂纹、孔洞、掉块等表面缺陷。4.3尺寸精度等级及其允许偏差
辊环外径、内径、高度精度等级及其允许偏差见表2。表2
精度等级
外径允许偏差
内径允许偏差
高度允许偏差
较高级
外径≤200
普通级
较高级
外径>200
单位为毫米
普通级
YS/T61—2007
4.4形位精度
辊环表面粗糙度要求见表3。
表面粗糙度Ra
辊环形位允许偏差应符合表4的规定。项
槽的径向跳动
外圆径向跳动
端面跳动
两端面平行度
内孔圆柱度
较高级
外径≤200
普通级
需方如对辊环有特殊需要，供需双方协商解决。试验方法
较高级
辊环的物理力学性能、金相组织结构试验方法按GB/T5242规定进行。辊环的表面质量采用目视法进行检查。辊环的外径、内径、高度采用相应精度的量具进行检验。辑环的槽型采用供需双方确认的样板进行检验。辊环的表面粗糙度采用样板比较法或粗糙度仪进行检测。辊环的形位允许偏差采用百分表进行检测。检验规则
检查和验收
外径>200
单位为微米
轧槽凹面
单位为毫米
普通级
辊环应由供方质量监督部门进行检验，保证辊环质量符合本标准的规定，并填写质量证明书，6.1.1
需方应对收到的辊环按本标准的规定进行检验，如检验结果与本标准或订货合同不符时，应在6.1.2
收到辊环之日起三个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。6.2组批
辊环应成批提交验收，每批应由同一牌号、同一混合料生产的辊环组成。6.3检验项目
每批辊环应进行物理力学性能、金相组织结构、表面质量、尺寸精度和形位精度的检验。6.4.取样
产品取样应符合表5的规定。
检验项目
物理力学性能
金相组织结构
表面质量
取样与制样方法
按GB/T5242规定进行
按GB/T5242规定进行
要求的章条号
试验方法的章条号
检验项目
尺寸精度
形位精度
6.5检验结果判定
取样与制样方法
表5(续)
要求的章条号
YS/T61—2007
试验方法的章条号
5.3、5.4
5.5、5.6
6.5.1物理力学性能、金相组织结构仲裁分析结果与相关标准或合同不符时，按GB/T5242规定进行重复试验，若仍不合格，则判该批辊环不合格6.5.2表面质量、尺寸精度和形位精度不符合本标准规定时，则判该件辊环不合格。标志、包装、运输、购存
辊环的标志、包装、运输及贮存按GB/T5243规定进行。8订货单(或合同)内容
合同(或订货单）应包括下列内容：a）产品名称；
产品牌号、型号；
技术要求；
产品净重(或件数)；
本标准编号。
