【医药行业标准(YY)】 医用X射线设备环境要求及试验方法

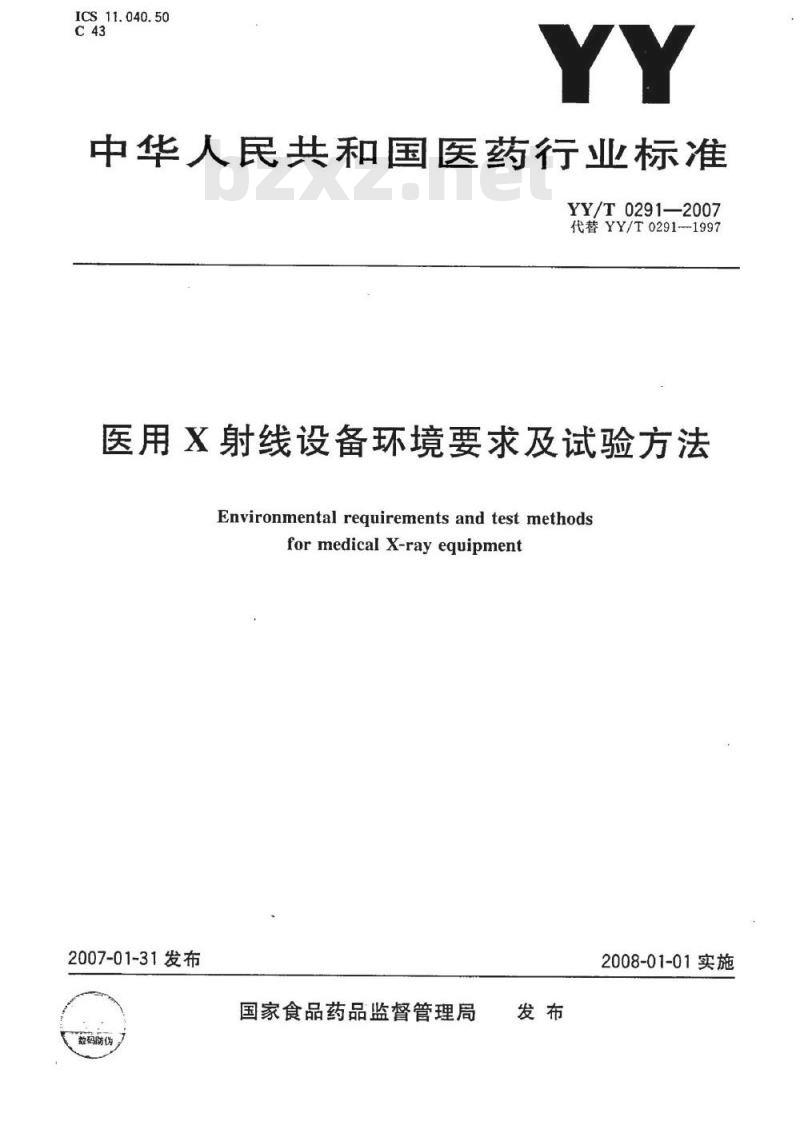

ICS 11.040.50
中华人民共和国医药行业标准
YY/T0291—2007
代替YY/T0291-1997
医用X射线设备环境要求及试验方法Environmental requirements and test methodsfor medical X-ray equipment
2007-01-31发布
数码防伪
国家食品药品监督管理局
2008-01-01实施
YY/T0291—2007

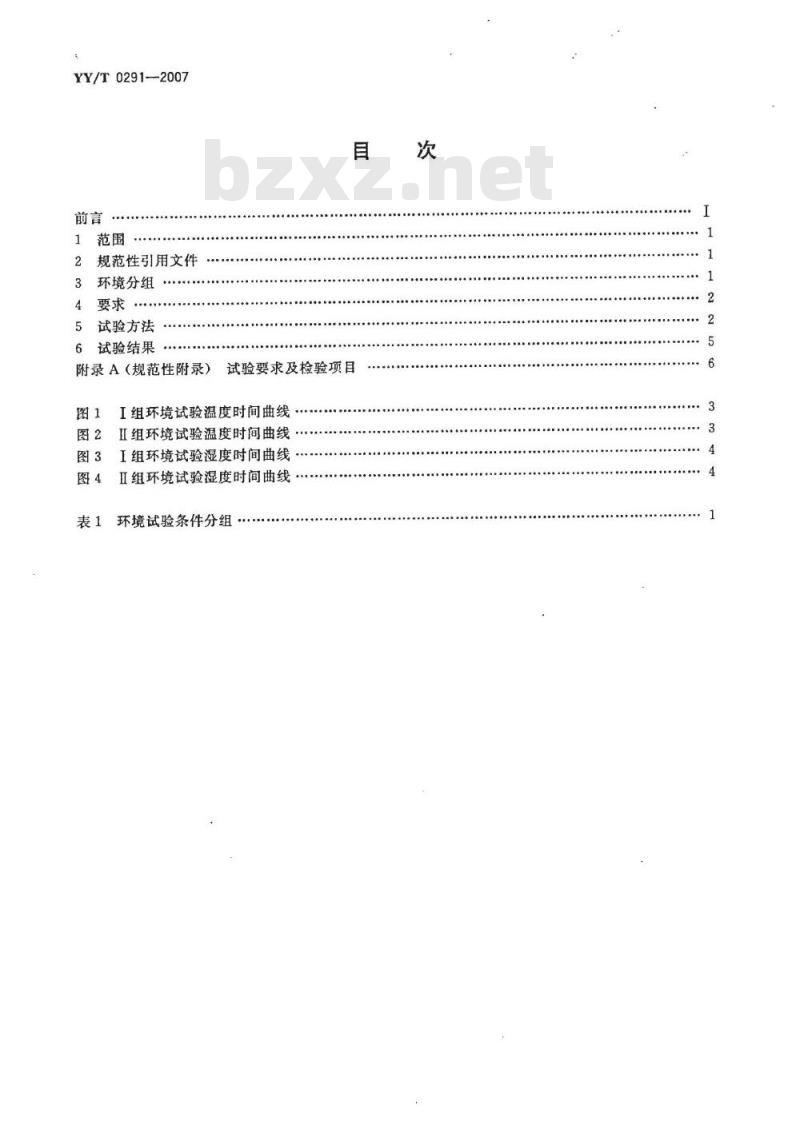

规范性引用文件
环境分组
试验方法
试验结果
附录A（规范性附录）
试验要求及检验项目
I组环境试验温度时间曲线
IⅡI组环境试验温度时间曲线
I组环境试验湿度时间曲线
Ⅱ组环境试验湿度时间曲线
环境试验条件分组

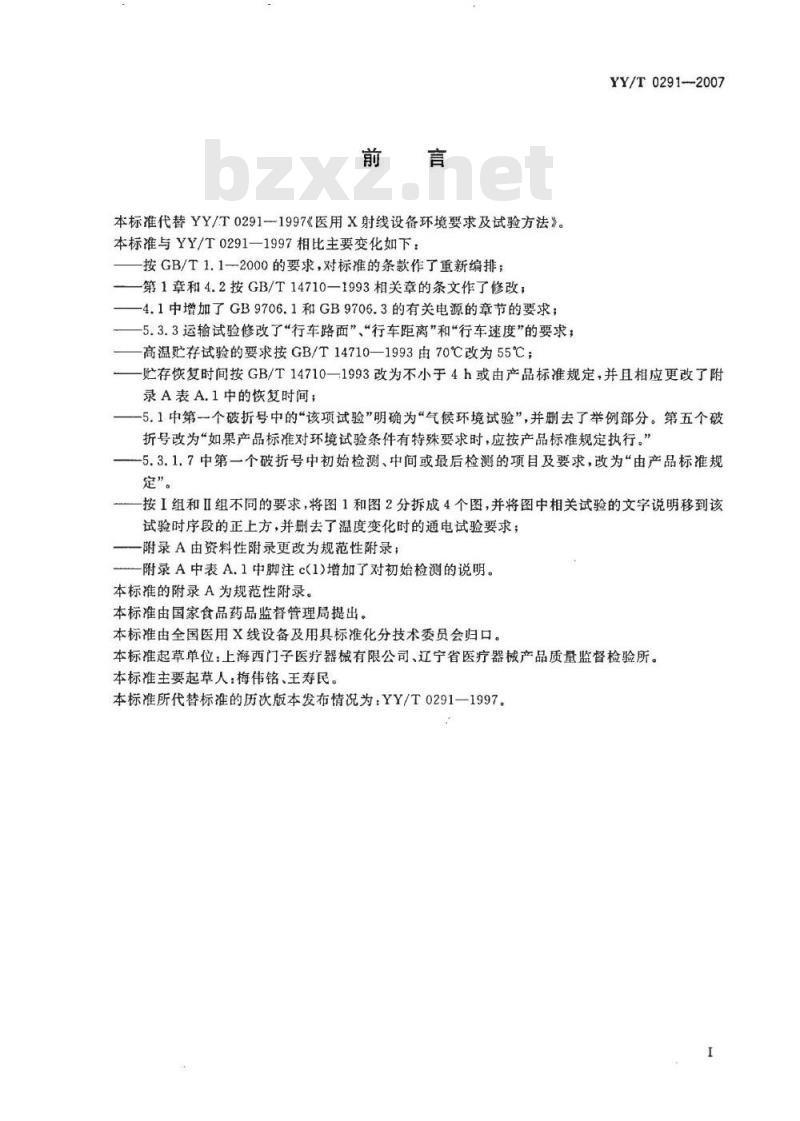

本标准代替YY/T0291-1997《医用X射线设备环境要求及试验方法》。本标准与YY/T0291—1997相比主要变化如下：按GB/T1.1—2000的要求，对标准的条款作了重新编排第1章和4.2按GB/T14710—1993相关章的条文作了修改；4.1中增加了GB9706.1和GB9706.3的有关电源的章节的要求；-5.3.3运输试验修改了“行车路面”、“行车距离”和\行车速度”的要求；高温贮存试验的要求按GB/T14710—1993由70℃改为55℃；YY/T0291-2007
贮存恢复时间按GB/T14710—1993改为不小于4h或由产品标准规定，并且相应更改了附录A表A.1中的恢复时间；
-5.1中第一个破折号中的“该项试验”明确为“气候环境试验”，并删去了举例部分。第五个破折号改为“如果产品标准对环境试验条件有特殊要求时，应按产品标准规定执行。”-5.3.1.7中第一个破折号中初始检测、中间或最后检测的项目及要求，改为“由产品标准规定”
按I组和Ⅱ组不同的要求，将图1和图2分拆成4个图，并将图中相关试验的文字说明移到该试验时序段的正上方，并删去了温度变化时的通电试验要求；-附录A由资料性附录更改为规范性附录；附录A中表A.1中脚注c(1)增加了对初始检测的说明。本标准的附录A为规范性附录。
本标准由国家食品药品监督管理局提出。本标准由全国医用X线设备及用具标准化分技术委员会归口。本标准起草单位：上海西门子医疗器械有限公司、辽宁省医疗器械产品质量监督检验所。本标准主要起草人：梅伟铭、王寿民。本标准所代替标准的历次版本发布情况为：YY/T0291—1997。1范围

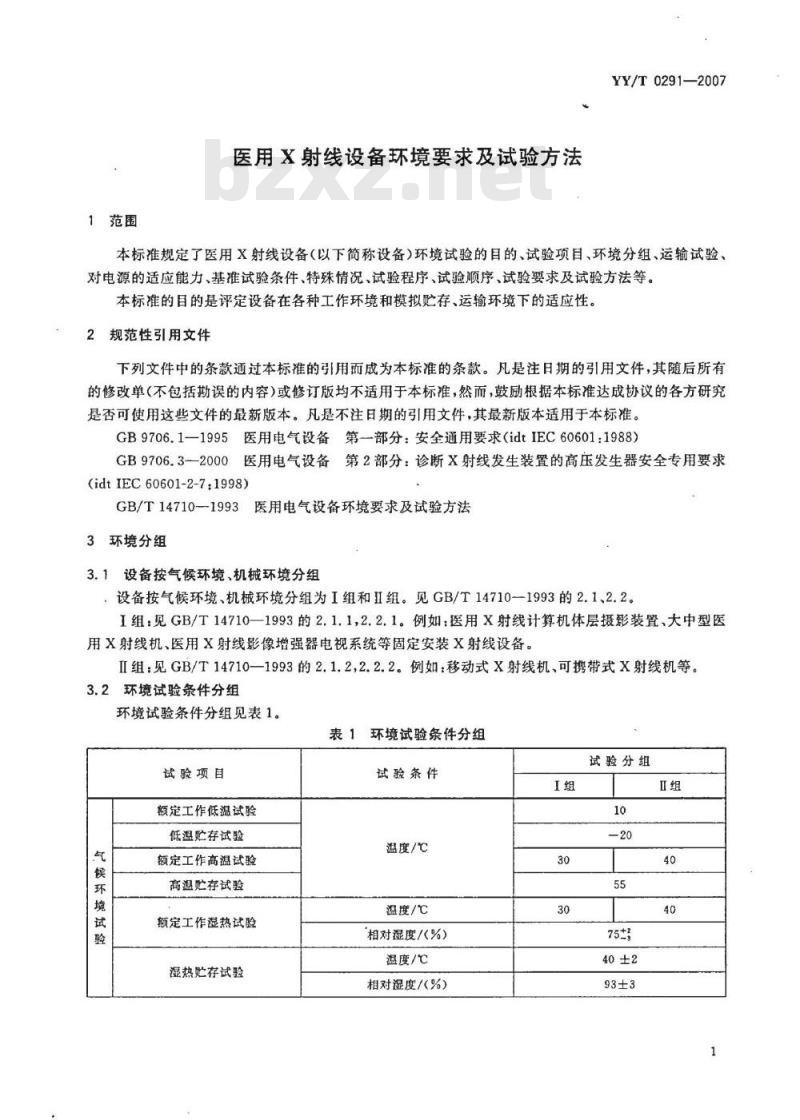

医用X射线设备环境要求及试验方法YY/T0291—2007
本标准规定了医用X射线设备（以下简称设备)环境试验的目的、试验项目、环境分组、运输试验、对电源的适应能力、基准试验条件、特殊情况、试验程序、试验顺序、试验要求及试验方法等。本标准的目的是评定设备在各种工作环境和模拟贮存、运输环境下的适应性。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB9706.1—1995医用电气设备第一部分：安全通用要求（idtIEC60601：1988）GB9706.3一2000医用电气设备第2部分：诊断X射线发生装置的高压发生器安全专用要求(idtIEC60601-2-7:1998)
GB/T14710—1993医用电气设备环境要求及试验方法3环境分组
设备按气候环境、机械环境分组3.1
设备按气候环境、机械环境分组为I组和I组。见GB/T14710-1993的2.1、2.2。I组：见GB/T14710—1993的2.1.1,2.2.1。例如：医用X射线计算机体层摄影装置、大中型医用X射线机、医用X射线影像增强器电视系统等固定安装射线设备。I组见GB/T14710-1993的2.1.2,2.2.2。例如：移动式X射线机、可携带式X射线机等。3.2环境试验条件分组
环境试验条件分组见表1。
表1环境试验条件分组
试验项目
额定工作低温试验
低温贮存试验
气候环境试
额定工作高温试验
高温贮存试验
额定工作湿热试验
湿热贮存试验
试验条件
温度/℃
温度/℃
相对湿度/（%）
温度/℃
相对湿度/（%）
试验分组
YY/T02912007
试验项目
振动试验
磁撞试验
4要求
4.1基准试验条件

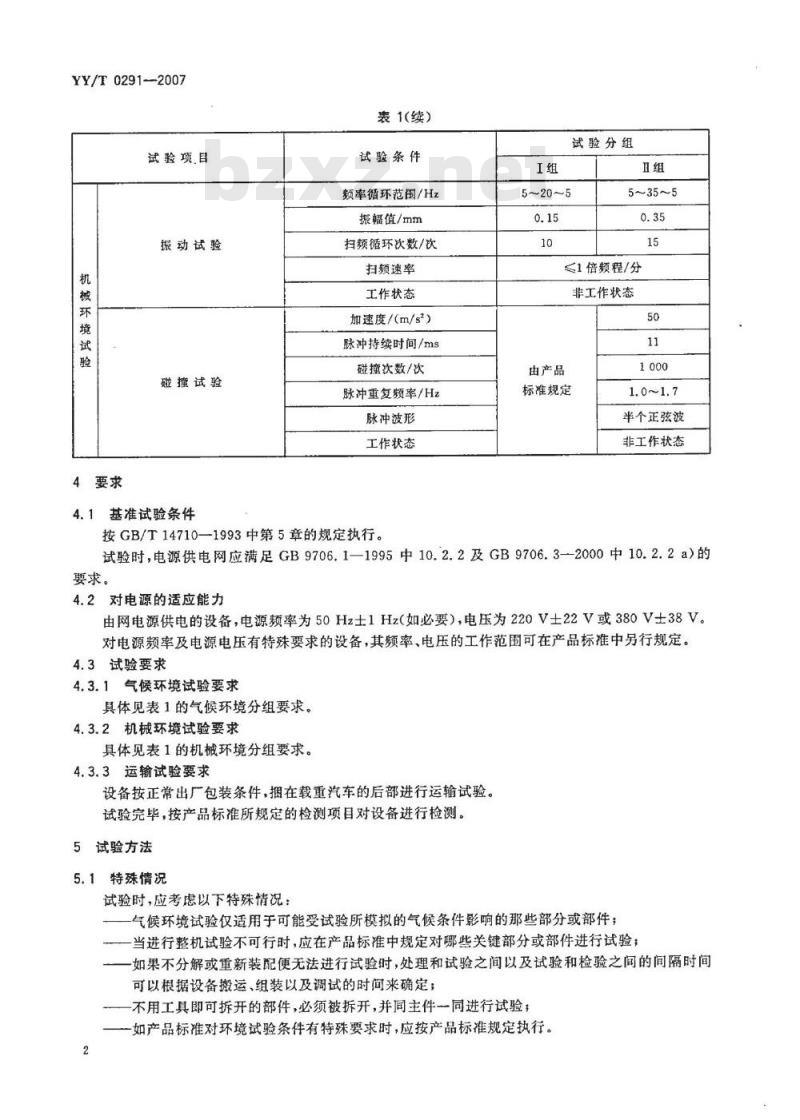

表1(续）
试验条件
颜率循环范国/Hz
振幅值/mm
扫频循环次数/次
扫频速率
工作状态
加速度/（m/s°）
脉冲持续时间/ms
碰撞次数/次
脉冲重复频率/Hz
脉冲波形
工作状态
按GB/T14710—1993中第5章的规定执行。I组
试验分组
5~20~5
5~35~5
≤1倍频程/分
非工作状态
由产品
标准规定
半个正弦波
非工作状态
试验时，电源供电网应满足GB9706.1—1995中10.2.2及GB9706.3-2000中10.2.2a）的要求。
4.2对电源的适应能力
由网电源供电的设备，电源频率为50Hz士1Hz（如必要），电压为220V土22V或380V士38V。对电源频率及电源电压有特殊要求的设备，其频率、电压的工作范围可在产品标准中另行规定。4.3试验要求
4.3.1气候环境试验要求
具体见表1的气候环境分组要求。4.3.2机械环境试验要求
具体见表1的机械环境分组要求。4.3.3运输试验要求
设备按正常出厂包装条件，捆在载重汽车的后部进行运输试验。试验完毕，按产品标准所规定的检测项目对设备进行检测。5试验方法
5.1特殊情况
试验时，应考虑以下特殊情况：气候环境试验仅适用于可能受试验所模拟的气候条件影响的那些部分或部件；当进行整机试验不可行时，应在产品标准中规定对哪些关键部分或部件进行试验；一如果不分解或重新装配便无法进行试验时，处理和试验之间以及试验和检验之间的间隔时间可以根据设备搬运、组装以及调试的时间来确定；不用工具即可拆开的部件，必须被拆开，并同主件一同进行试验，如产品标准对环境试验条件有特殊要求时，应按产品标准规定执行。2
5.2试验规范
5.2.1试验程序
每一试验通常包括以下程序：
a）预处理(必要时)；
b）初始检验（必要时)；
试验；
中间检验（必要时）；
恢复(必要时)；
f）最后检验。
5.2.2试验顺序
参照GB/T14710—1993中第8章的规定执行。5.2.3试验要求
按GB/T14710—1993中第9章的规定执行。5.3环境试验方法
5.3.1气候环境试验方法
见温度试验时序示意图（图1、图2）和湿度试验时序示意图（图3、图4）。55
工作低
温条件
基准工作条件
存条作
基准工作条件
工作低
温条件
低温吧
存条件
工作商
激条件
I组环境试验温度时间曲线
工作高
温条件
Ⅱ组环境试验温度时间曲线
高温究
存试验
存试验
YY/T0291—2007
YY/T0291—2007
（%)/
工作湿热条作
工作湿热条件
工作湿热条件
工作混热条件
通电：
额定工作低温试验
湿热肥存条件
基准工作条件
湿热必存条作
基准工作条件
I组环境试验湿度时间曲线
湿热贮存条件
基准工作条件
湿热存条件
基准工作条件
图4Ⅱ组环境试验湿度时间曲线
按GB/T14710-1993中10.1的规定执行。5.3.1.2低温贮存试验
按GB/T14710-1993中10.2的规定执行。5.3.1.3额定工作高温试验
按GB/T14710—1993中10.3的规定执行。5.3.1.4高温贮存试验
按GB/T14710-1993中10.4的规定执行。5.3.1.5额定工作湿热试验
按GB/T14710-—1993中10.5的规定执行。4
5.3.1.6湿热贮存试验
按GB/T14710-1993中10.6的规定执行。5.3.1.7试验细则
初始检测、中间或最后检测的项目及要求，按产品标准规定进行。恢复时间：贮存试验的恢复时间不小于4h或由产品标准规定。YY/T0291—2007
热平衡状态：检验时，应使设备或部件达到热平衡状态。热平衡时间至少为1h。5.3.2机械环境试验方法
5.3.2.1振动试验
按GB/T14710—1993中10.7的规定执行。受试部分至少应包括：控制器、高压变压器组件（不含带X射线管的组件)。
5.3.2.2碰撞试验
按GB/T14710-1993中10.8的规定执行。受试部分至少应包括：控制器、高压变压器组件（不含带X射线管的组件）。试验方向应模拟在正常工作位置时容易触及的部位。5.3.2.3运输试验
在设备正常出厂包装条件下，设备按标志“向上”的位置捆在载重汽车的后部，试验时汽车的负荷量应约为额定载重量的1/3。
行车路面：二级公路；
行车距离：600km；
行车速度：60km/h~80km/h；
试验完毕，按产品标准所规定的检测项目对设备进行检测。6试验结果
上述试验过程结束后，除按5.3.1.7进行功能检查外，还应对设备或部件进行目测检查。应无锈蚀、裂纹、涂覆层剥落等损伤；文字和标志应清晰；控制机构应灵活；紧固部位应无松动以及灌注物应无溢出现象。
YY/T0291—2007
附录A
（规范性附录）
试验要求及检验项目
本附录给出试验要求及检验项目，供产品标准修订时使用。表A.1试验要求及检验项目
试验要求及检验项目
试验项目
198V(342V)
额定工作
低温试验
220V(380V)
242V(418V)
低温贮存试验
198V(342V)
额定工作
高温试验
220V(380V)
242V(418V)
高温贮存试验
额定工作湿热试验
湿热贮存试验下载标准就来标准下载网
振动试验
碰撞试验
运输试验
不作的试验项目，可以不列。
不作要求的栏目用“”表示。
试验要求
持续时间/h
恢复时间/h
检验项目：
初始检测
中间或最后检测
(3)、(4)
(1)、(2)、(3)和(4)的含义：
（1）填写产品标准中对应的检验项目条款号。“初始检测\为环境试验开始前所作的检测项；“中间或最后检测”一栏中，对应的环境试验项目完成后，额定工作试验后进行的检测“称中间检验”；贮存试验及机械环境试验后进行的检测称“最后检测”。（2）说明通电及加载状态。
（3）说明检测环境（基准试验条件或正常试验条件，或特殊试验条件）。（4）说明试验的方向以及试验时应卸下的部件。YY/T0291-2007
