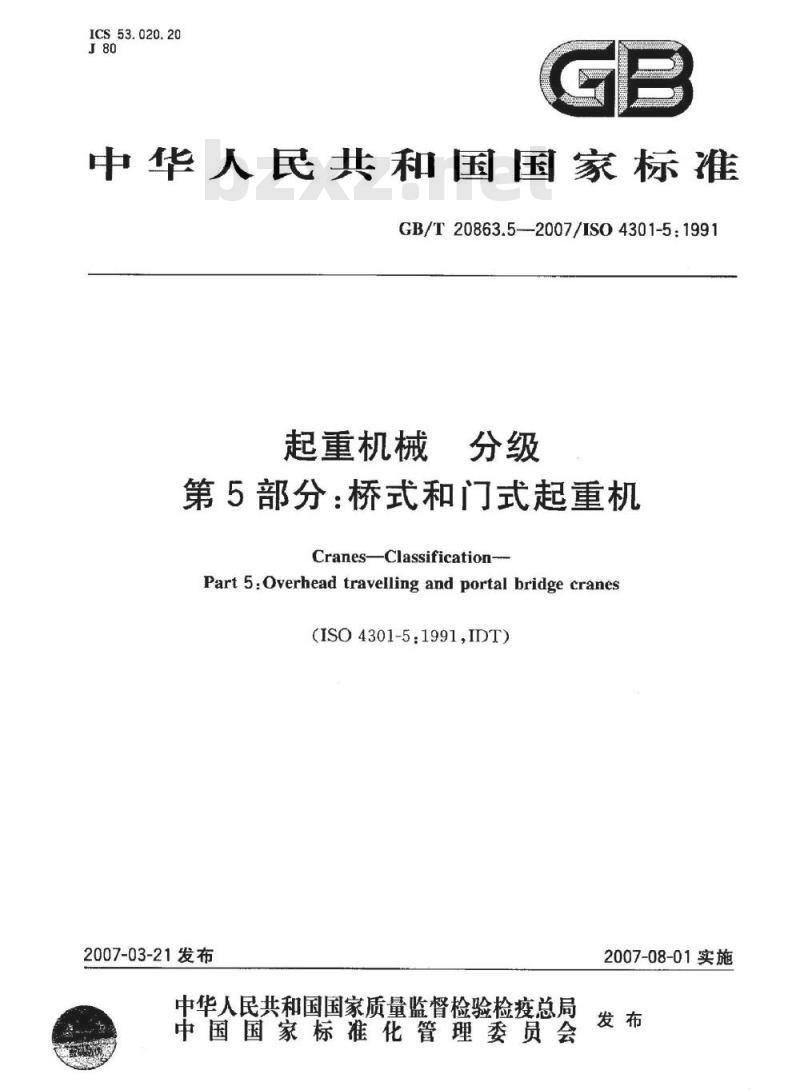

【国家标准(GB)】 起重机 分级 第5部分: 桥式和门式起重机

ICS53.020.20
中华人民共和国国家标准
GB/T20863.5--2007/ISO4301-5:1991起重机械
第5部分：桥式和门式起重机
CranesClassification-
Part 5:Overhead travelling and portal bridge cranes(ISO4301-5:1991IDT)
2007-03-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施

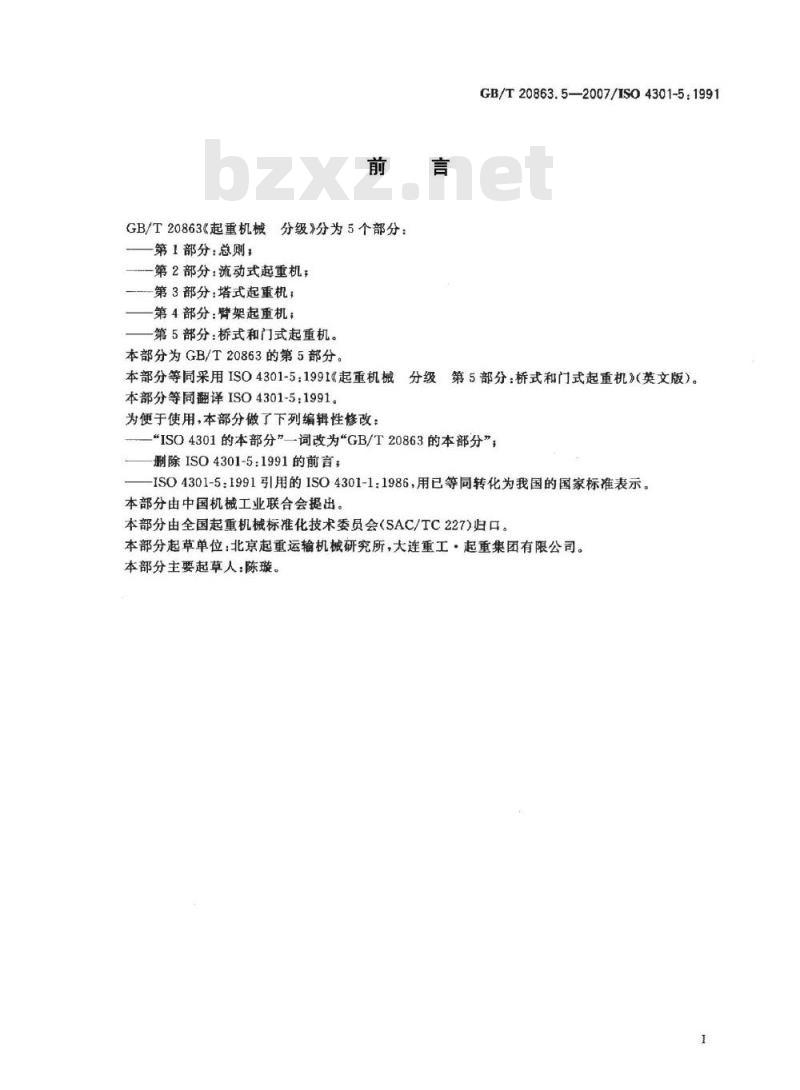

GB/T20863《起重机械分级》分为5个部分：第1部分：总则，
一第2部分：流动式起重机
一第3部分：塔式起重机；
第4部分：臂架起重机；
第5部分：桥式和门式起重机。
本部分为GB/T20863的第5部分。GB/T20863.5—2007/IS04301-5:1991本部分等同采用ISO4301-5：1991《起重机械分级第5部分：桥式和门式起重机》（英文版）。本部分等同翻译ISO4301-5：1991。为便于使用，本部分做了下列编辑性修改：“ISO4301的本部分”—词改为“GB/T20863的本部分”，删除ISO4301-5：1991的前言，
ISO4301-5：1991引用的ISO4301-1：1986，用已等同转化为我国的国家标准表示。本部分由中国机械工业联合会提出。本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。本部分起草单位：北京起重运输机械研究所，大连重工·起重集团有限公司。本部分主要起草人：陈璇。

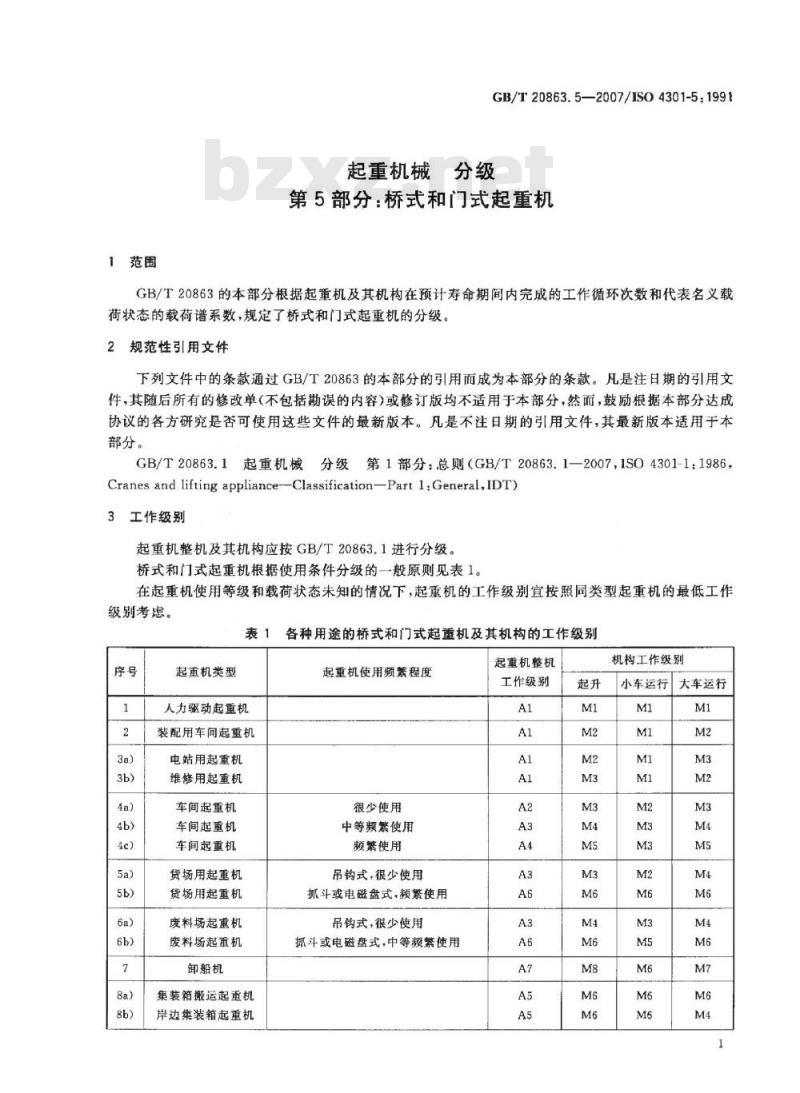

1范围
GB/T20863.5—2007/IS04301-5:1991起重机械分级
第5部分：桥式和门式起重机
GB/T20863的本部分根据起重机及其机构在预计寿命期间内完成的工作循环次数和代表名义载荷状态的载荷谱系数，规定了桥式和门式起重机的分级2规范性引用文件
下列文件中的条款通过GB/T20863的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本部分。
GB/T20863.1起重机械分级第1部分：总则（GB/T20863.1-2007，IS04301-1.1986，Cranes and lifting appliance--ClassificationPart 1: General,IDT)3工作级别
起重机整机及其机构应按GB/T20863.1进行分级。桥式和门式起重机根据使用条件分级的一般原则见表1。在起重机使用等级和载荷状态未知的情况下，起重机的工作级别宜按照同类型起重机的最低工作级别考患。
各种用途的桥式和门式起重机及其机构的工作级别表1
起重机类型
人力驱动起重机
装配用车间起重机
电站用起重机
维修用起重机
车间起重机
车间起重机
车间起重机
货场用起重机
货场用起重机
废料场起重机
废料场起重机
御船机
集装箱搬运起重机
岸边集装箱起重机
起重机使用频繁程度
很少使用
中等频紫使用
颜露使用
吊钩式，很少使用
抓斗或电磁盘式，频繁使用
吊钩式，很少使用
抓斗或电磁盘式，中等频繁使用起重机整机
工作级别
机构工作级别
小车运行
大车运行

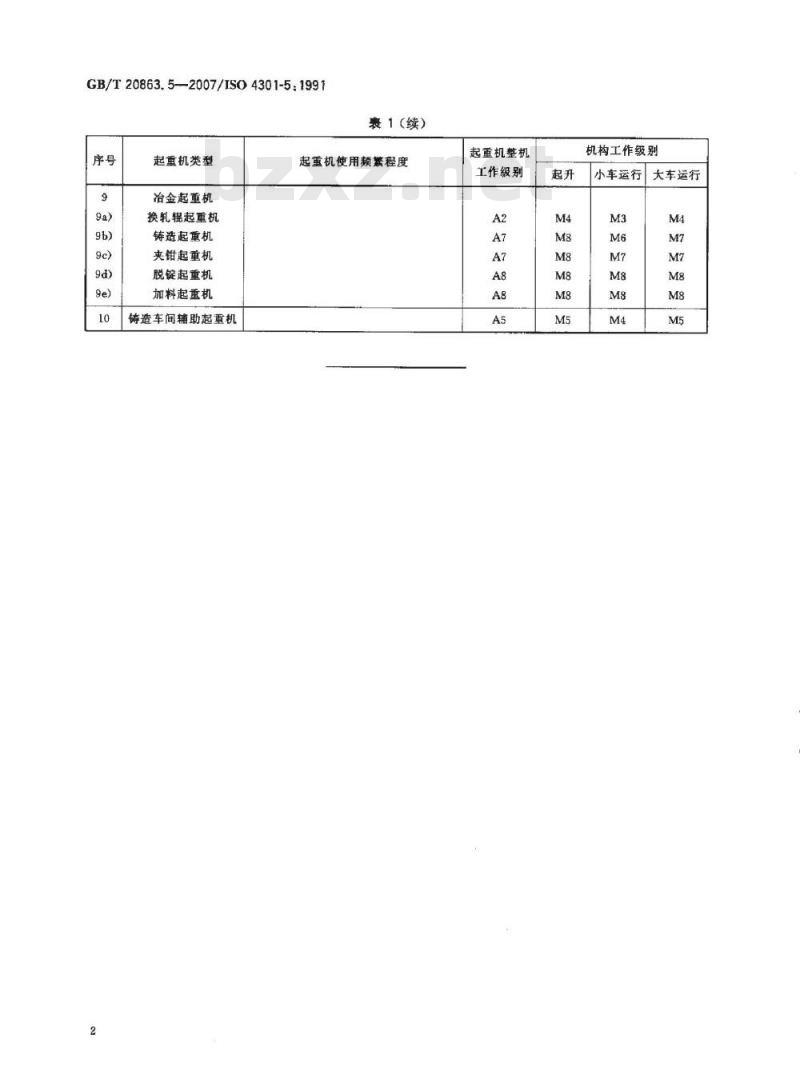

GB/T20863,5—2007/ISO4301-5:1991序号
起重机类型
冶金起重机
换轧辊起重机
铸造起重机
夹钳起重机
脱锭起重机
加料起重机
铸造车间辅助起重机
裹1（续）
起重机使用频繁程度
起重机整机
工作级别
机构工作级别
小车运行
大车运行
GB/T20863.5-2007

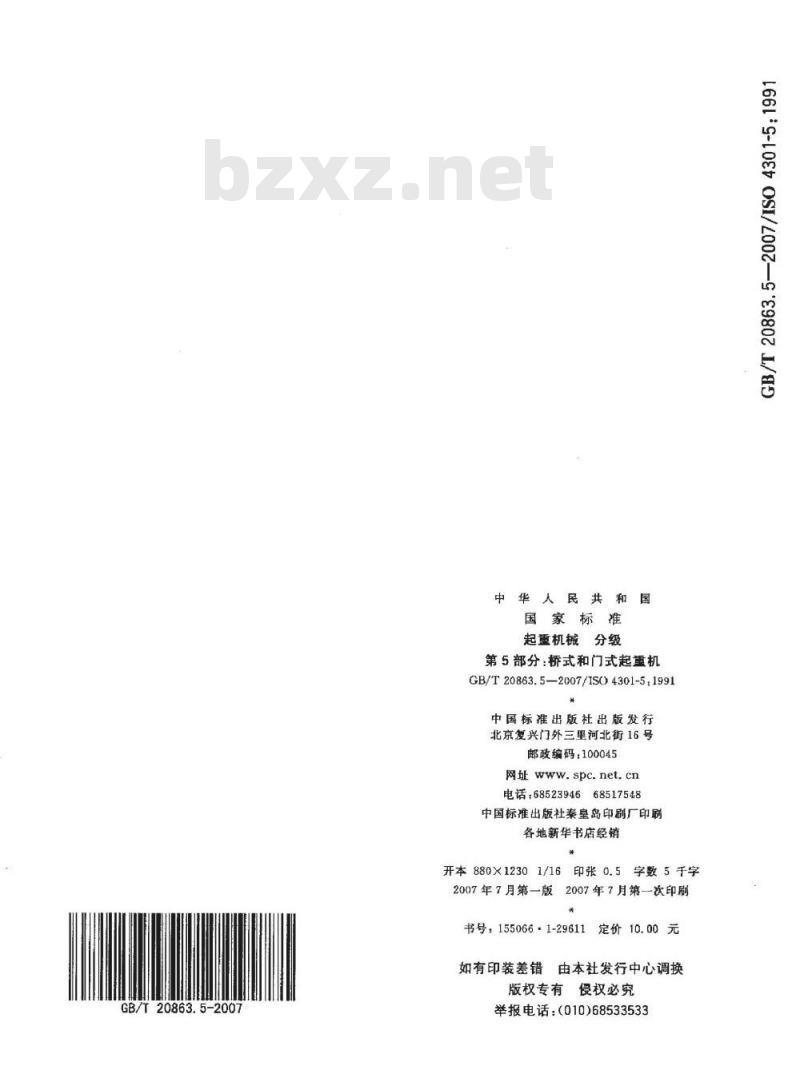

中华人民共和国
国家标准
起重机械分级
第5部分：桥式和门式起重机
GB/T20863.5—2007/ISO4301-5,1991中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X12301/16印张0.5字数5千字2007年7月第一版2007年7月第一次印刷书号：155066·1-29611定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究www.bzxz.net
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
