【国家标准(GB)】 电工钢片(带)层间绝缘涂层温度特性测试方法

ICS 77.040.99

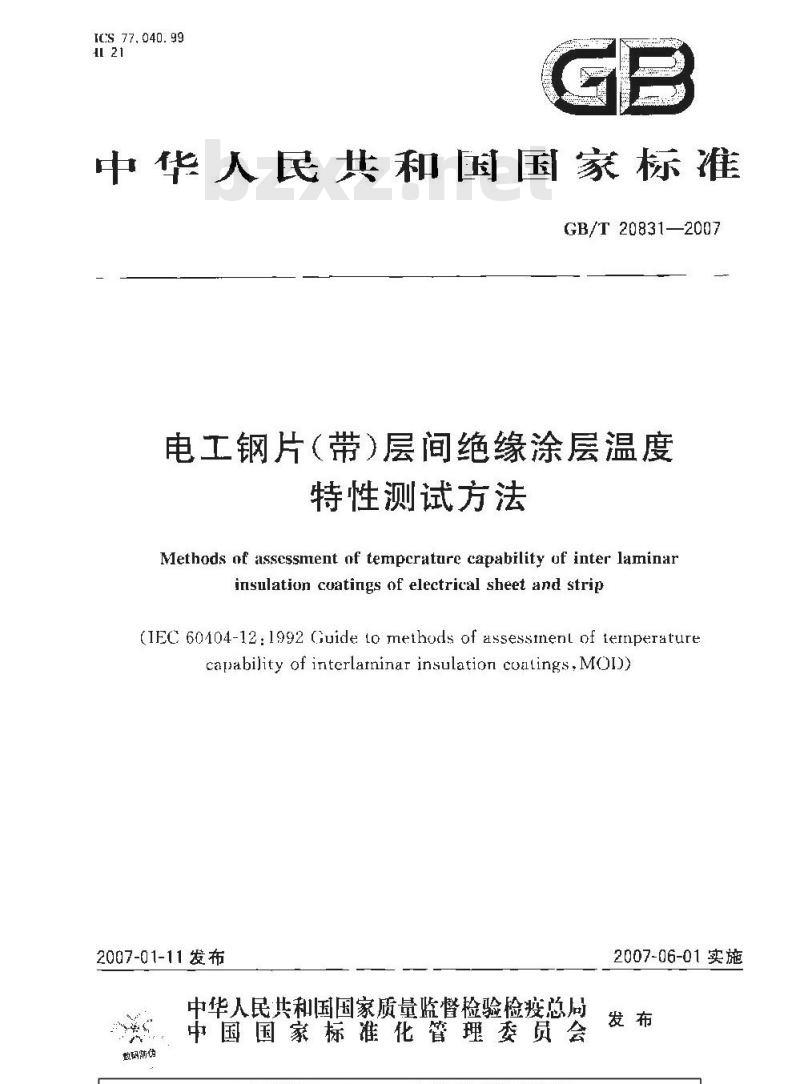

中华人民共和国国家标准
GB/T 20831—2007
电工钢片（带）层间绝缘涂层温度特性测试方法
Methods of assessment of tempcrature capability of inter laminarinsulation coatings of electrical sheet and strip(1EC 60404-12: l992 Guide lo methods of assessinenl of ternperaturecapability of interlaninar insulation coutings,MO)2007-01-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-06-01实施
GB/T 20831--200/
本标准修改采用国际4工委员会标准1ECG0104-12：1992%中.T钢片（带)层间绝缘涂层温度特性评定指南
本标推在采用国际标准时进行了修改，这些技术性差异用垂直单线标识在它们所涉及的条款的贞迟空白处，并在附录D中给出了技术性差异及其原国的一览表以供参考。为了便于使用，本标准还作了下列编辑作修改：剧除了国际标雅的前言。
本标准的附录A、附录B是规范性附录；附录C、附录1)是资料性附录。本标准由中国钢铁工业协会提出。本标准旧全国钢标准化技术委员会归口：本标准起草中位：武议钢铁（集团公司冶金工业信息称社研究院：本标准土要起章人：杨春市、吴新春、姚腊红、刘生石、柳洋燕、冯超.1范围

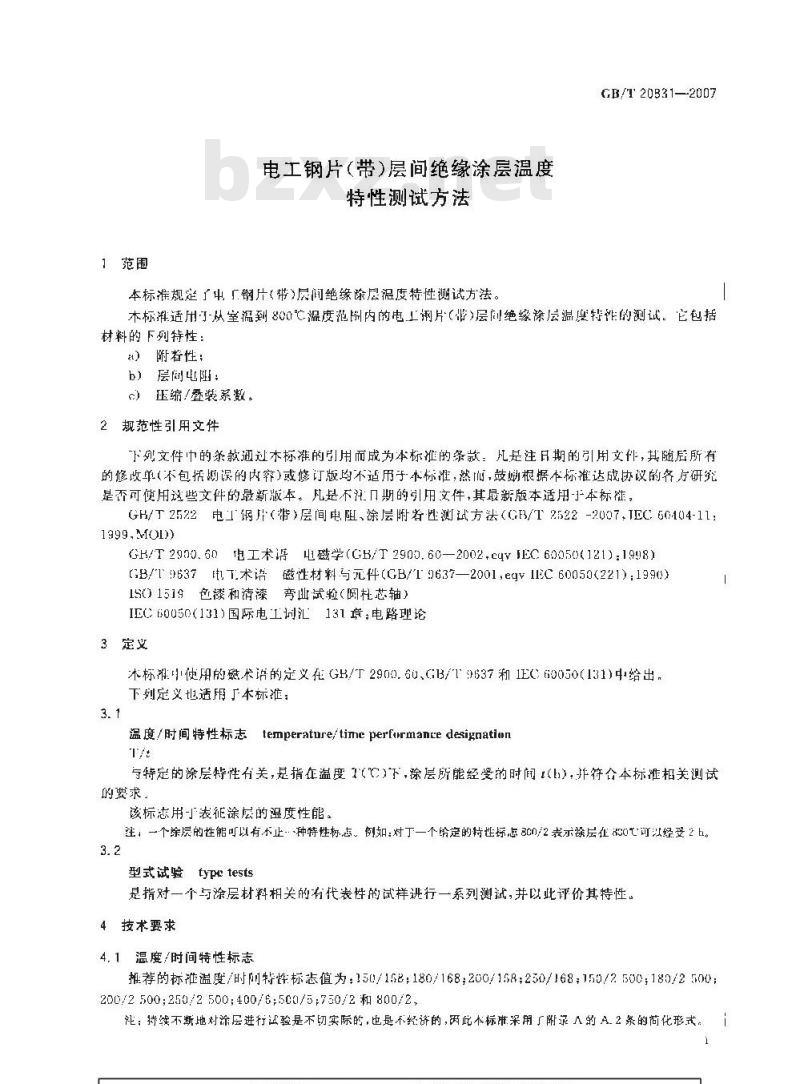

电工钢片（带）层间绝缘涂层温度特性测试方法
本标准规定「中厂钢片带)层间绝缘除层温度特性试方法。GB/T20B31—200
本标准适用了-从室温到800℃温度范制内的电工闲片（带）层间绝缘涂层温度特性的测试。它包括材料的下列特性：
）附者性：
b）层间电阻；
c）缩/叠装系数。
2规范性引用文件
下列文件中的条款通过木标雄的引用而成为本标准的条款：凡是注日期的引用文件，其随后所有的修改单（不包括谢误的内穿)或修订版均不适用于本标准，然而，鼓谢根据本标难达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用本标链，GH/丁2522电工钢片（带）层间电阻、涂层附胜测试方法（GB/T2522-2007TEC60404-11：1999.M00)
GH/T 2900.60电工术语电磁学(GB/T 2900.60—2002.cqV1EC 60050(121):1998)GB/19637电T术语磁性材料与元件(GB/T 9637—2001,egV1EC 60050(221)：1990)1S0)1519色读和清漆弯山试验（阀杜芯轴）IE℃60050(131)国际电工调汇131章：电路理论3定义
沐标准中使用的磁术语的定义在GB/T2900.6U、GB/1637和1EC60050(131)中给出。下列定义也适用丁本标准：
温度/时间特性标志 temperature/time perfurmanre designatilonT/t
与特定的涂层特性有关，是指在温度C）下，徐层所能经受的时间l（h），并符合本标准相关测试的要求
该标志用丁表征涂层的温度性能。注，一个综层的性能可以有,小止种特性标志。例如;对丁一个给定的特性标志 8Gn/2 表示途层在 850么可以经妥 2 h。3.2
型式试验 type tests
是指对一个与涂层材料相关的有代表性的试样进行一系列测试，并以此评价其特性。4技术要求
4.1温度/时间特性标志
推摊荐的标准温度/时间特性标志值为：150/158：180/168；200/168：250/168：150/2500；180/2500200/2500;250/2500;400/6;500/5,750/2和800/2,：持续不断地对涂层进行试验是不切实际的,也是不经济的,两此术标册采用了附录A的A.2 条的简化形式。G1/T 20831--2007

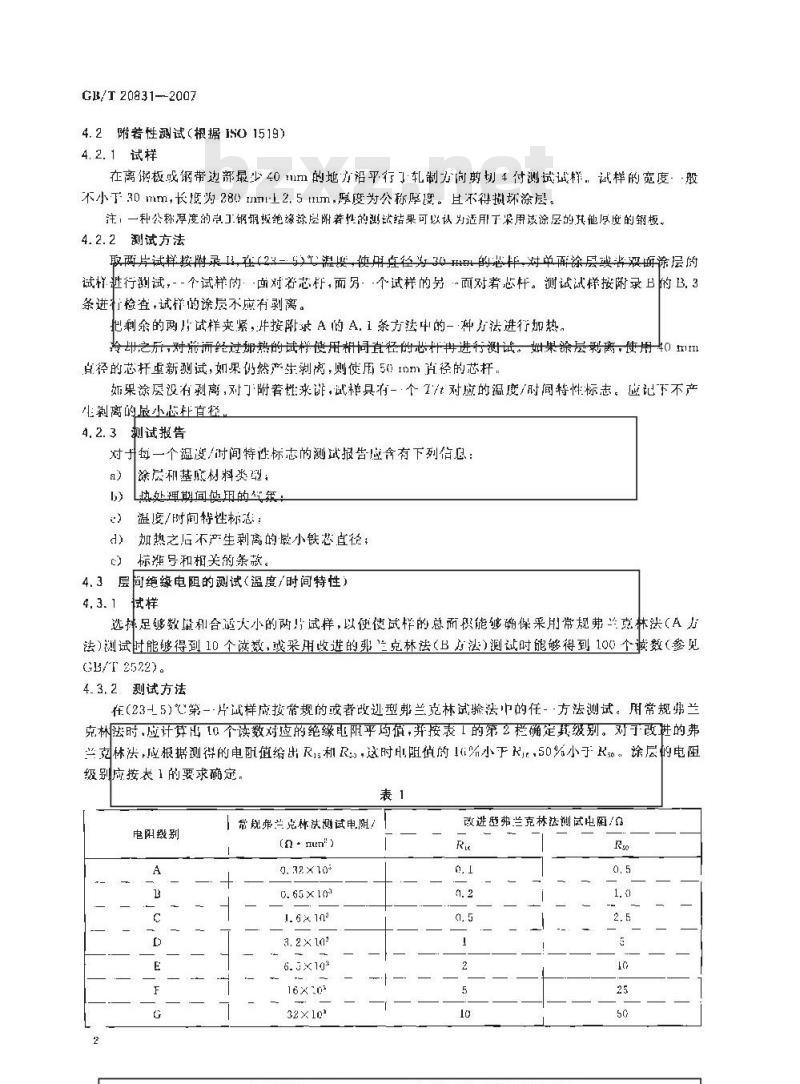

4. 2附着性测试（根据 IS0 1519)4.2.1试样
在离说板或钢带边部最少40mm的地方沿平行了轧制方向剪划4付测试试样。试样的宽度：·般不小于30mm，长爱为280mmlL2.5mm，厚度为公称厚度。且不得拟坏涂层。注，一种公称厚度的良工钢纲板绝缘录层附着性的测试结果可以认为适用于案用该涤层的其他原度的钢板4.2.2测试方法
取两片试样按附录1，在（23-5）工温度，使用点径为30Hm的心杆对单面涂层或者双面涂层的试样避行测试，--个试样的·面对者芯杆，而另·个试样的另面对着芯杆。测试试样按附录B的B.3条进行检查，试样的途层不应有剥离。余的两片试样夹紧，并按附录 A的 A，1条方法中的一种片法进行加热，令之后,对前面经过加热的试样使用相同直径的心杆再进行测试。如果涂层剥离，使用40 I直径的芯杆重新测试，如果仍然产生剥离，则使用501m肯径的芯杆，如果途层没有剥离，刘了附着性来证，试样具有-·个了/t对应的温度/时间特性标志。应记下不产生剥离的最小齿杜直释
测试报告
对升每一个温度/讨间特性标志的测战报告应含有下列信息：a)
涂层和基底构料类型：
热处理期间快用的气年
温度/时间特性标息：
加热之后不产生剥高的最小铁芯直径：标号和相关的条款。
4.3层间绝缘电阻的测试（温度/时间特性）4.3.1
选择足够数量利合运大小的两片试样，以使使试样的总而积能够确保采用常规弗兰克林法（A方法）试时能够得到10个读数，或采用收进的那克林法（B法）测让时能够得到100个读数（参见GB/F 2522)
4.3.2测试方法
在（23-5)%第一·片试样应按常规的或者改逊型弗兰克林试验法中的任-方法测试。用常规兰克林然时，应计算出10个读数对应的绝缘电阻平均值，并按表1的第2栏确定其级别。对子改鞋的弗兰克林法，应根据测得的电所值给出R，和R，这时电阻值的1i%小下R，50%小于K。途层的电阻级别应接衣1的要求确定，
电阻级别
1常现帮兰克林法测试电阻
(n·un\)
0. 32 ×10
16×03
32×10
改进型弗兰克林法测试电阻/
GB/T 20831—2007

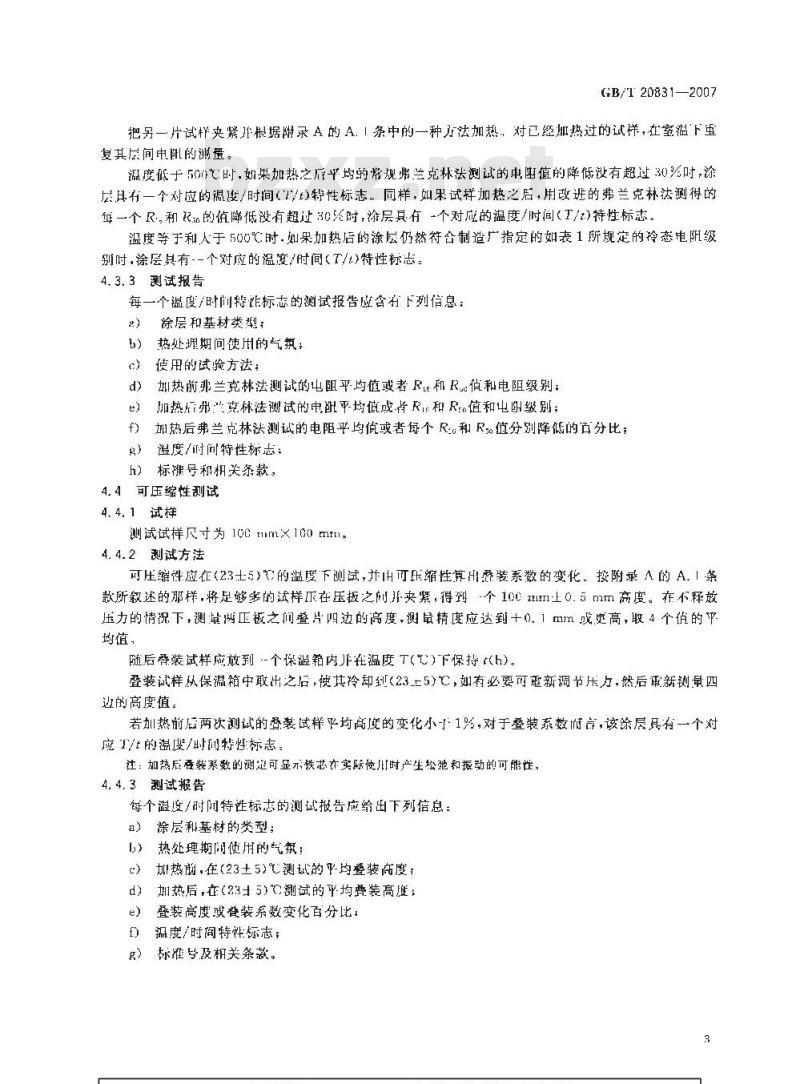

把另一片试样夹紧根据附录A的A：「条中的一种法加热，对已经加热过的试样，在室溢下蛋复其层间电乱的测量。
温度低于500么时，如果加热之后平均的常规弗兰克林法测试的电阻值的降低泌有超过30%时，涤层具有一个对应的温度/时间（7/)特性标志，同样，如果试样加热之后，用改进的弗兰克林法测得的年一个R。和R品的值降低没有超过30%时，涂层具有一个对应的温度/时间<工/)特性标志。温度等于和人于500℃时-如果加热后的涂层仍然符合制造广指定的如表1所规定的冷态电阻级别时.途层其有--个对应的温度/时间(T/)特性标志。4.3.3测试报告
每一个温度/时间特诈标志的测试报告应含有下列信息：2）
涂层和基材类型；
b）热处埋期间使用的气瓶：
c）使用的试验方法；
d）热前那兰克林法测试的出阻平均值或者Re和Rc值和电阻级别；加热弗兰克林法测试的电阻平均值或片R和R值和电阻级别e)
f）加热后弗兰克林法测试的电阻平均值或者每个R：和R。值分别降低的百分比；温度/时间特性标志：
h）标准号和相关条款。
4.4可压缩性测试
4.4.1试样
测试试样尺寸为10mm×100mm。
4.4.2°测试方法
可压缩件应在（23士5）的温度下测试，并H可乐缩性算出叠装系数的变化，按附录A的A.1条款所叙述的那样，将足够多的试样乐在压板之间并夹紧，得到个10C上0.5n2m高度。在不释放压力的情况下，测量两压板之间叠片四边的高度，测最精度应达到十0.1mm或更高，取4个值的均值，
随后叠装试样应放到-个保温箱内在温度T(℃)下保持(h)。叠装试样从保温箱中取出之后，使其冷却到（23二5)，如有必要可新调节压方，然后重新测最四的高度值。
若加热前后两次测试的叠试样平均高度的变化小}1%对于叠装系数而言，该涂层具有一个对应在的温/时特性标志：
社：加热后装系数的测定可显示铁芯在实际使川时产生松弛和振动的可能性，4. 4.3测试报告
每个温度/时间特性标志的测试报告应给出下列信息：a）涂层和基材的类型；
b）热处理期间使用的气氛；
c）加热前，在（23±5)测试的乎均叠装商度；d）加热后，在（23±5)测试的平均费装高度；叠装高度或装系数变化百分比：e
D温度/时间特性标志；
标准号及关条款。
GB/T20831—2007
附录A
（规范性附录）
试样的加热方法
规定时间在 168 h 以内时试样的加热方法A.1
将试样叠并-夹在块尺寸相同的钢制乐板问，随班1 N/nzm土0.」N/mm的压力。柄块钢制压板的尺至少要比试样的尺寸人10初m，以通过下刻两种方法之达到所施压力。好法1.用炉内静重负荷或通过适当绝热棒从炉外施加正小方法2:将试样叠装到如图A.1所示的夹具中。使用合适的经过校正的设备，例如压力机,拉仲机或液压下斤质等,设定IN/IIIn?士0.tN/rnm的压力：应旋紧螺栓。新用弹簧及其材料应在试样进行热姓理时能够基术上维持恒定的压力，M21
图 A.1一个夹钳架实例
GB/T 20831—2007
试样从你内取出后应立即按规定的压力重新加载，如有必要，应对压力进行调整，该压力要在玲之前保持15s，
谢度低500℃或等于500℃时，夹紧的装置应放到含有究气的妒巾并在（T土1.5%)℃温度保翻(t一1.5%)小时，其中了和足温度/时间特性标志,然后在炉外冷却。温度在500℃以上时,可以使用其他保护气体
加热速度应不大F200℃/h。
连续测定时试样的加热方法
在能保证试详切热的连续运转时间的情记下，应按A。的步骤；在不能保证试择连续加热的情况下.试样应在(T0)×(1+1.5%)℃的温度加热2500×(1+1%)h，5
GB/T 20831—2007
B.1装置
附录R
（规范性附录）
附着性的测试方法（根据IS1519）图B.1和图B.2是个适用的装置。该装置使用占径为30mrn、40mm和50mm，公差为上0.mm的阅柱形芯杆。
试方法
应安全牢固地把装置固定在二作台靠近边部的地方，以便能够白由地操作。退出模形快使试样托板降低，非使月用调整螺钉使弯曲块离开芯杆位置：装人·个适当的芯杠
政下于柄至垂直位置，然后把试样插人到芯杆与弯曲块之间，直到被测试样从芯杆中心朝弯曲块神出大约40mml
旧防松螺母和金属乐板将待测试样牢固地央紧在试样托扳1将楔块插人楔樽,使试扛板出高直到试样正好与托相接触。使用调节螺钉升高弯山块到其刚好接触测试试样。提起可树平滑地转动180不要用力过猛，过程时叫约(1~2)s.此时,试样亦绕芯杆曲了180°注：可以在试性支架和弯曲决之问的战样涂层而上插一张薄纸片,以防在弯由彝作时擦伤试涂层变曲后，移动弯曲块使其离开芯杆，并移出模形块使试样托板降低，松防松操母，释放试样。H,3试样检查
弯曲之后,立即检查试样。用目视观察并检验涂层裂纹和(或)与基底离情况，忽略离测试试样过部5排内的涂层表面。
试样托趣
调节蝴，
趣形决
铁患托
弯曲测试设备
试样托战
李曲块
铁芯杆
弯曲测试设备详图
契形块
GB/T20831—2007
CR/T 20831--2007
附录C
【资料性附录】
本标准章条编号与IBC60404-12：1992章条编号对照表C.1给出了不标准章条编号与1FC6i0404-12:1992章条编号对照-览表表 C. 1 本标准与 1FC 60404 12: 1992 章条编号对照本标雅章条缩号
附录A
附录C
对应的国标准章条编弓
附录A
专部分章亲编号
附录D
（资料性附录）
本标准与 1EC 60404-12:1992 的技术性差异及原因技术性差异
取消正,文中提到的有关
JEC 50401-8 的内容
消规范性引用文件中的
E：60104-8和IEC6G216-1:1990
取消正这中提判的关
IEC602-61：990的内容bzxz.net
GB/r 20831--2007
我国电工锅产品标准！JEC60404·8包括的内容不完全对应
IEC50404-8包括的内容打我国电工钢产品标准不完全对应；
TEC60216-1：1990中被升用的内容在本标准中不适用
IIx:602161:1990中被引川的内容在本标难中不适用
GB/T 20831-2007
