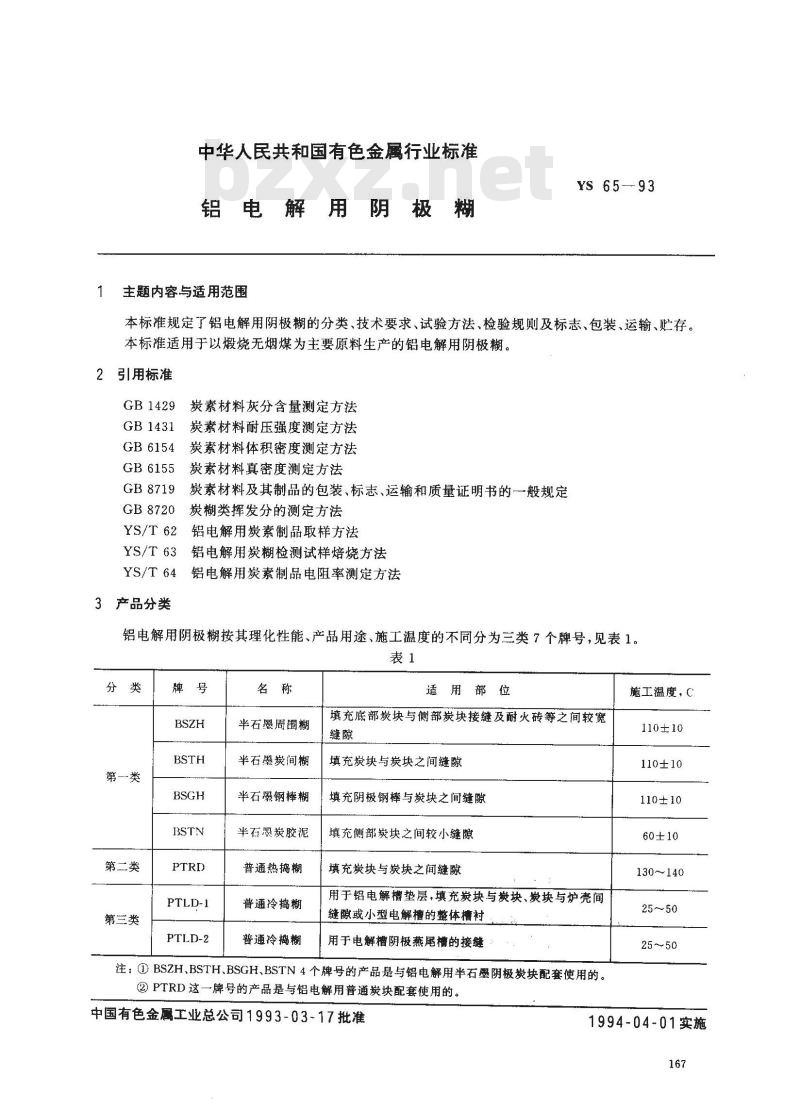

【有色金属行业标准(YS)】 铝电解用阴极糊

中华人民共和国有色金属行业标准铝电解
主题内容与适用范围
阴极糊
YS 65—93
本标准规定了铝电解用阴极糊的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于以燈烧无烟煤为主要原料生产的铝电解用阴极糊。2引用标准
GB1429
GB1431
GB 6154
GB6155
GB8719
GB 8720
YS/T 62
YS/T 63
YS/T 64
3产品分类
炭素材料灰分含量测定方法
炭素材料耐压强度测定方法
炭素材料体积密度测定方法
炭素材料真密度测定方法
炭素材料及其制品的包装、标志、运输和质量证明书的一般规定炭糊类挥发分的测定方法
铝电解用炭素制品取样方法
铝电解用炭糊检测试样焙烧方法铝电解用炭素制品电阻率测定方法铝电解用阴极糊按其理化性能、产品用途、施工温度的不同分为三类7个牌号，见表1。表1
第—类
第二类
第三类
PTLD-1
PTLD-2
半石墨周围糊
半石墨炭间糊
半石钢棒糊
半石腮炭胶泥
普通热捣糊
普通冷捣糊
普通冷捣糊
适用部位
填充底部炭块与侧部炭块接缝及耐火砖等之间较宽缝隙
填充炭块与炭块之间缝隙
填充阴极钢棒与炭块之间缝隙
填充侧部炭块之间较小缝隙
填充炭块与炭块之间缝隙
用于铝电解槽垫层，填充炭块与炭块、炭块与炉壳间缝隙或小型电解槽的整体槽衬
用于电解槽阴极燕尾槽的接缝
注：①BSZH、BSTH、BSGH、BSTN4个牌号的产品是与铝电解用半石墨阴极炭块配套使用的。②PTRD这一牌号的产品是与铝电解用普通炭块配套使用的。中国有色金属工业总公司1993-03~17批准施工温度，C
110±10
110±10
110±10
60±10
130～140
1994-04-01实施

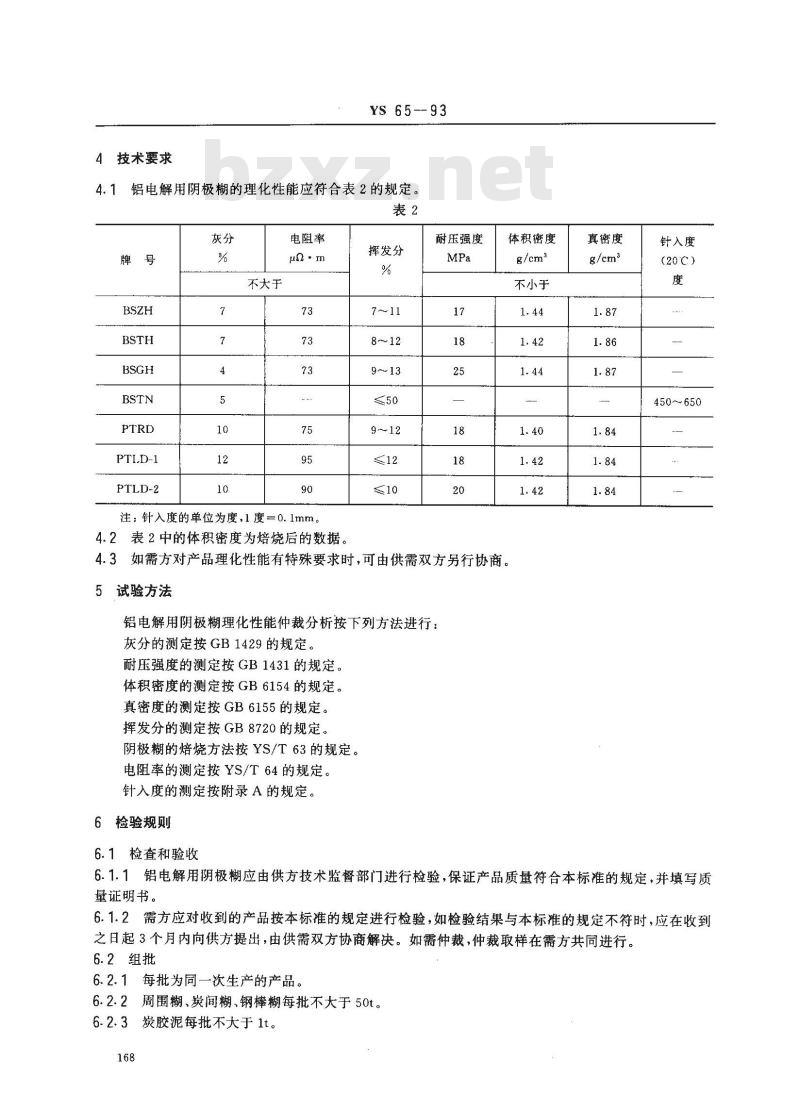

4技术要求
YS 65--93
4.1铝电解用阴极糊的理化性能应符合表2的规定。表2
PTID-1
PTLD-2
不大于
电阻率
注；针入度的单位为度，1度=0.1mm。4.2表2中的体积密度为焙烧后的数据。挥发分
耐压强度
体积密度
不小于
4.3如需方对产品理化性能有特殊要求时，可由供需双方另行协商。5
试验方法
铝电解用阴极糊理化性能仲裁分析按下列方法进行：灰分的测定按GB1429的规定。
耐压强度的测定按GB1431的规定。体积密度的测定按GB6154的规定。真密度的测定按GB6155的规定。挥发分的测定按GB8720的规定。阴极糊的焙烧方法按YS/T63的规定。电阻率的测定按YS/T64的规定。针入度的测定按附录A的规定。
6检验规则此内容来自标准下载网
6.1检查和验收
真密度
针入度
(20℃)
450~650
6.1.1铝电解用阴极糊应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。
6.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准的规定不符时，应在收到之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。6.2组批
6.2.1每批为同一次生产的产品。6.2.2周围糊、炭间糊、钢棒糊每批不大于50t。炭胶泥每批不大于1t。

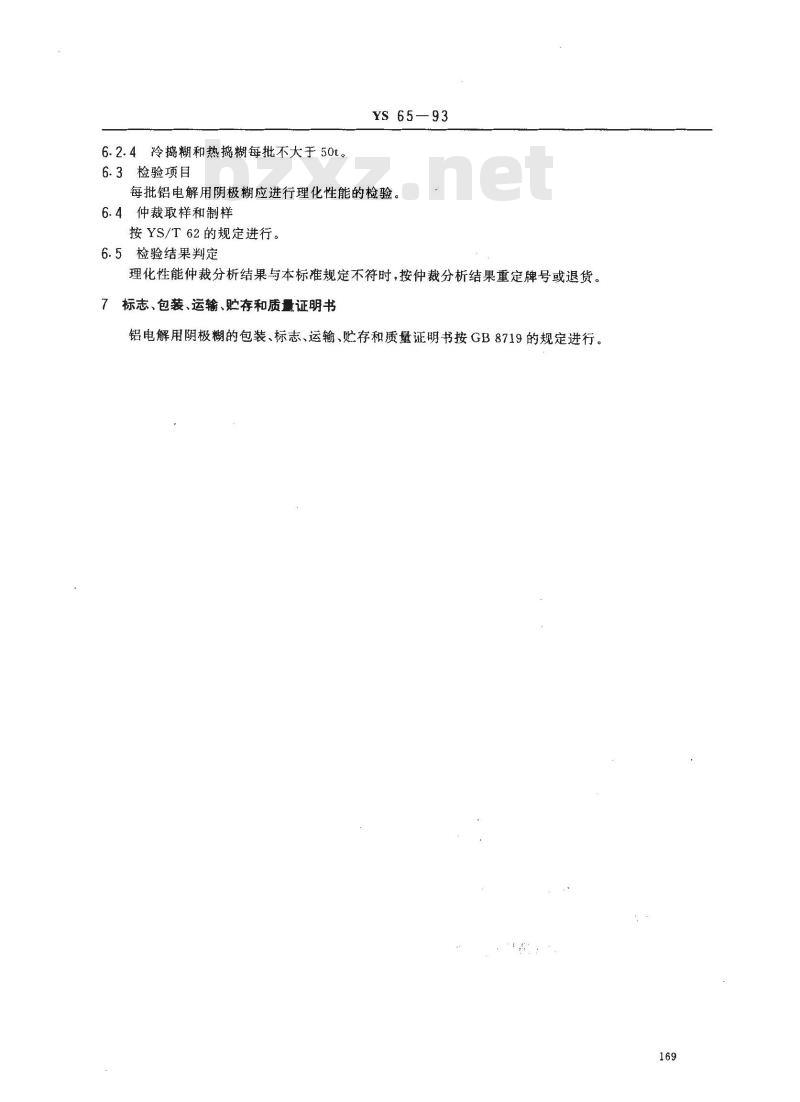

6.2.4冷捣糊和热捣糊每批不大于50t。6.3检验项目
YS65—93
每批铝电解用阴极糊应进行理化性能的检验。6.4仲裁取样和制样
按YS/T62的规定进行。
6.5检验结果判定
理化性能仲裁分析结果与本标准规定不符时，按仲裁分析结果重定牌号或退货。标志、包装、运输、存和质量证明书7
铝电解用阴极糊的包装、标志、运输、贮存和质量证明书按GB8719的规定进行。169

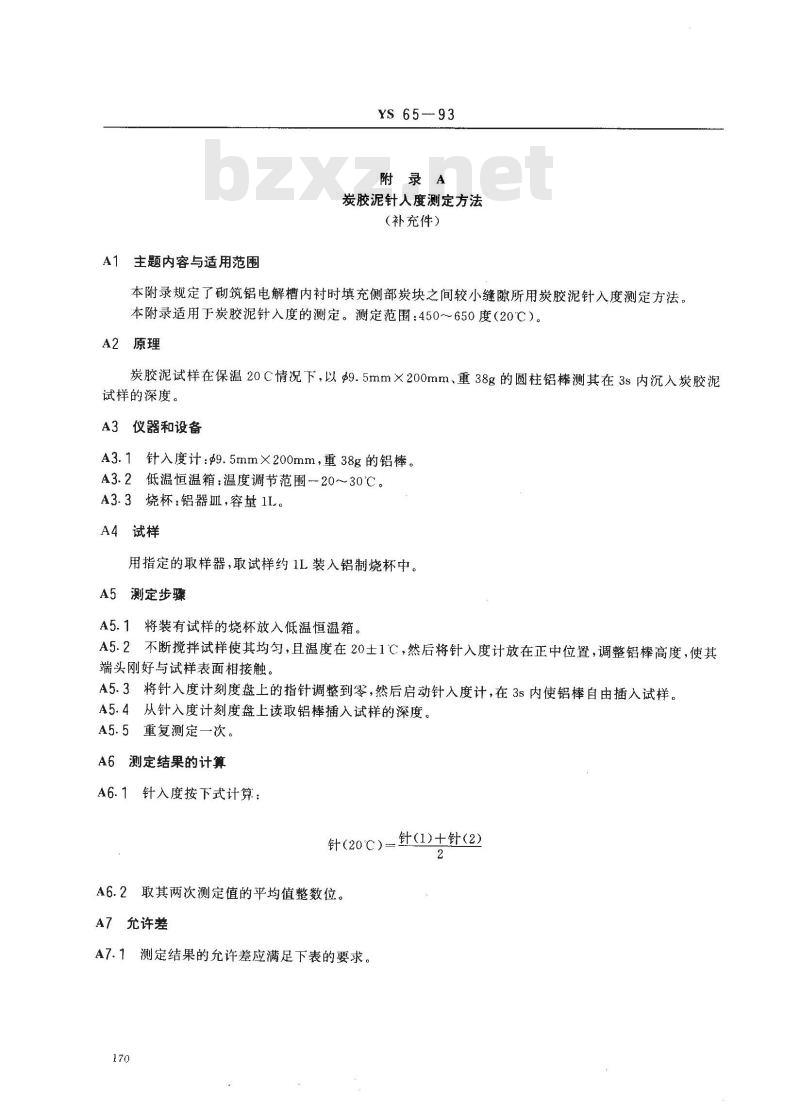

A1主题内容与适用范围
YS 65—93
附录A
炭胶泥针人度测定方法
（补充件）
本附录规定了砌筑铝电解槽内衬时填充侧部炭块之间较小缝隙所用炭胶泥针入度测定方法。本附录适用于炭胶泥针入度的测定。测定范围：450～～650度（20℃）。A2原理
炭胶泥试样在保温20C情况下，以$9.5mm×200mm、重38g的圆柱铝棒测其在3s内沉入炭胶泥试样的深度。
A3仪器和设备
A3.1针入度计：9.5mm×200mm，重38g的铝棒。A3.2低温恒温箱：温度调节范围-20～30C。A3.3烧杯：铝器Ⅲ，容量1I。
A4试样
用指定的取样器，取试样约1L装入铝制烧杯中。A5测定步骤
A5.1将装有试样的烧杯放入低温恒温箱。A5.2不断搅拌试样使其均匀，且温度在20士1C，然后将针入度计放在正中位置，调整铝棒高度，使其端头刚好与试样表面相接触。
A5.3将针入度计刻度盘上的指针调整到零，然后启动针入度计，在3s内使铝棒自由插入试样。A5.4从针入度计刻度盘上读取铝棒插入试样的深度。A5.5重复测定一次。
A6测定结果的计算
A6.1针入度按下式计算：
针(20℃）二针(1)土针(2)
A6.2取其两次测定值的平均值整数位。A7允许差
A7.1测定结果的允许差应满足下表的要求。170

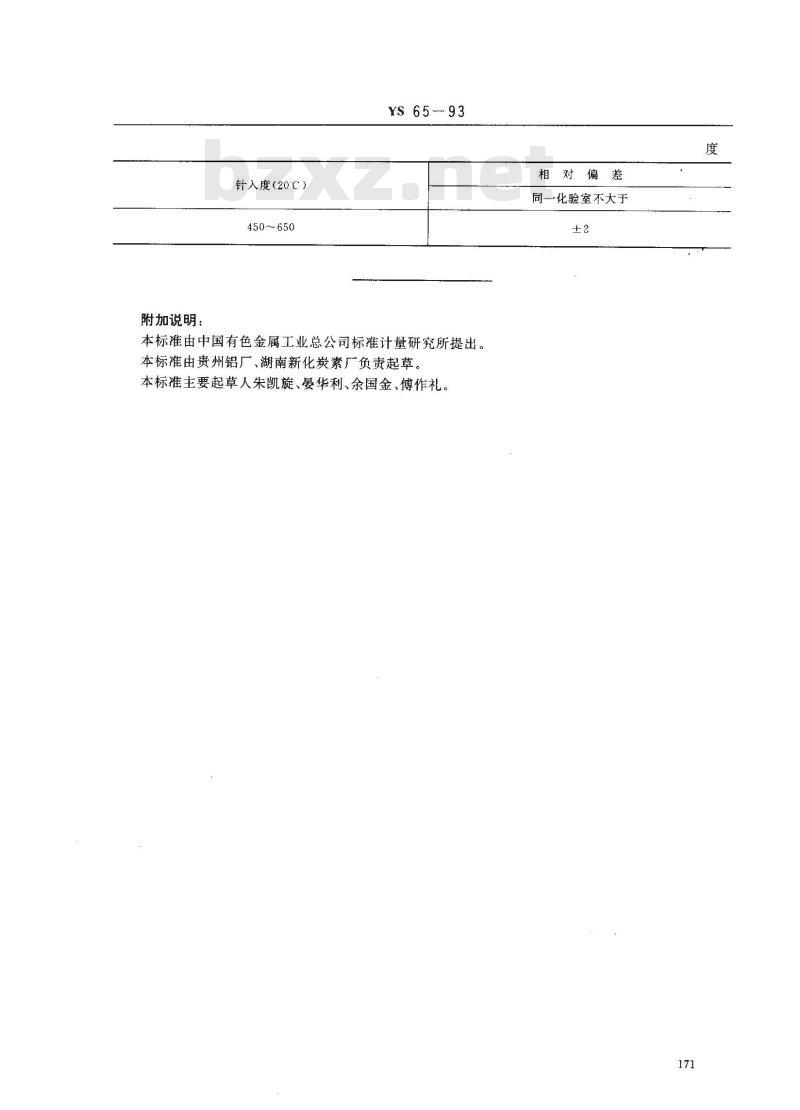

附加说明：
针入度（20℃）
450~650
YS6593
本标准由中国有色金属工业总公司标准计量研究所提出。本标准由贵州铝厂、湖南新化炭素厂负责起草。本标准主要起草人朱凯旋、晏华利、余国金、傅作礼。相对偏差
同一化验室不大于
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
