【国家标准(GB)】 医用电气设备 第1-1部分：通用安全要求 并列标准：医用电气系统安全要求

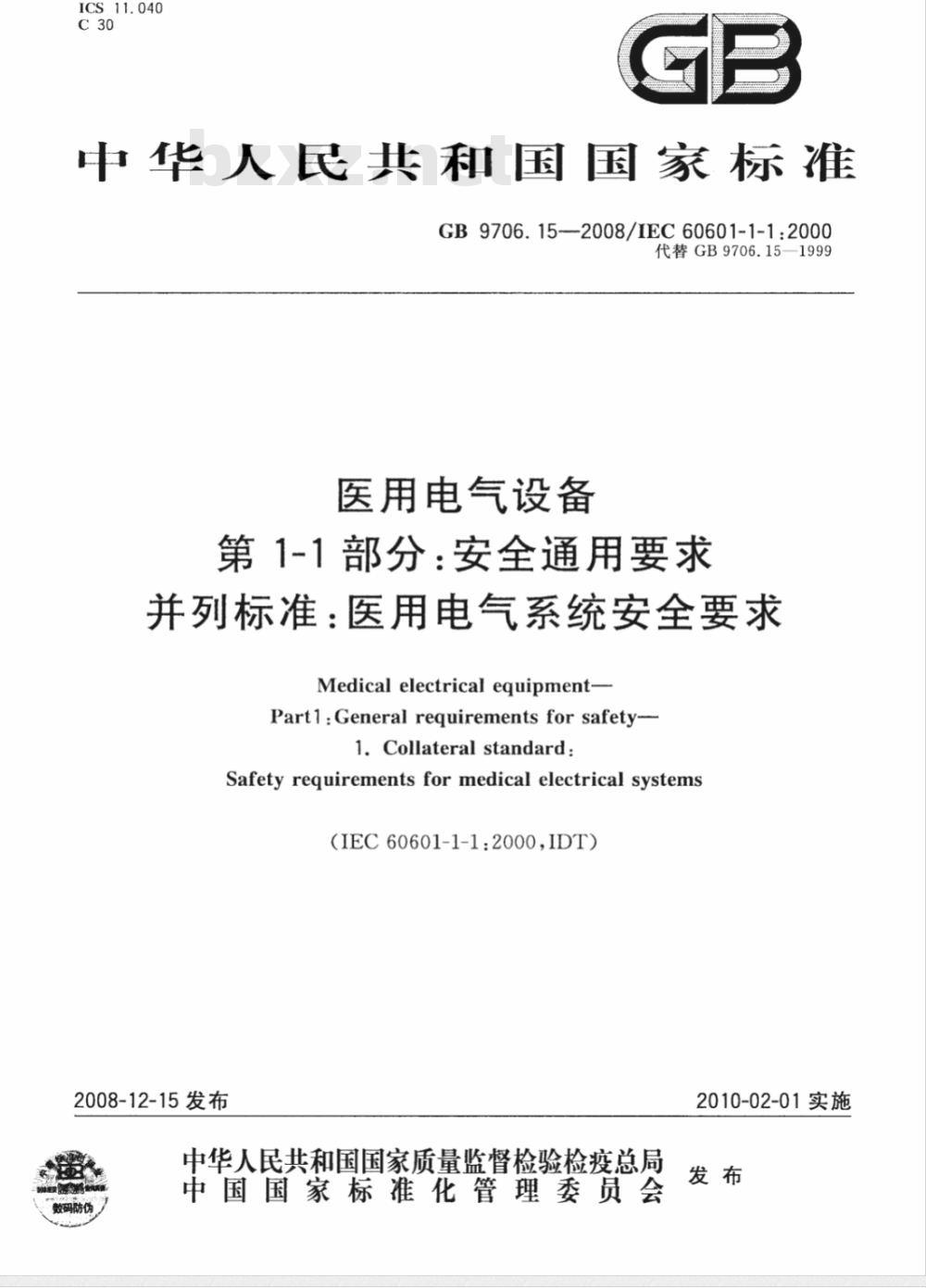

ICS11.040
中华人民共和国国家标准
GB9706.15-2008/IEC60601-1-1:2000代替GB9706.15—1999
医用电气设备
第1-1部分：安全通用要求
并列标准：医用电气系统安全要求Medical electrical equipment-Part1 :General requirements for safety-1. Collateral standard:
Safety requirements for medical electrical systems(IEC60601-1-1:2000,IDT)
2008-12-15发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2010-02-01实施

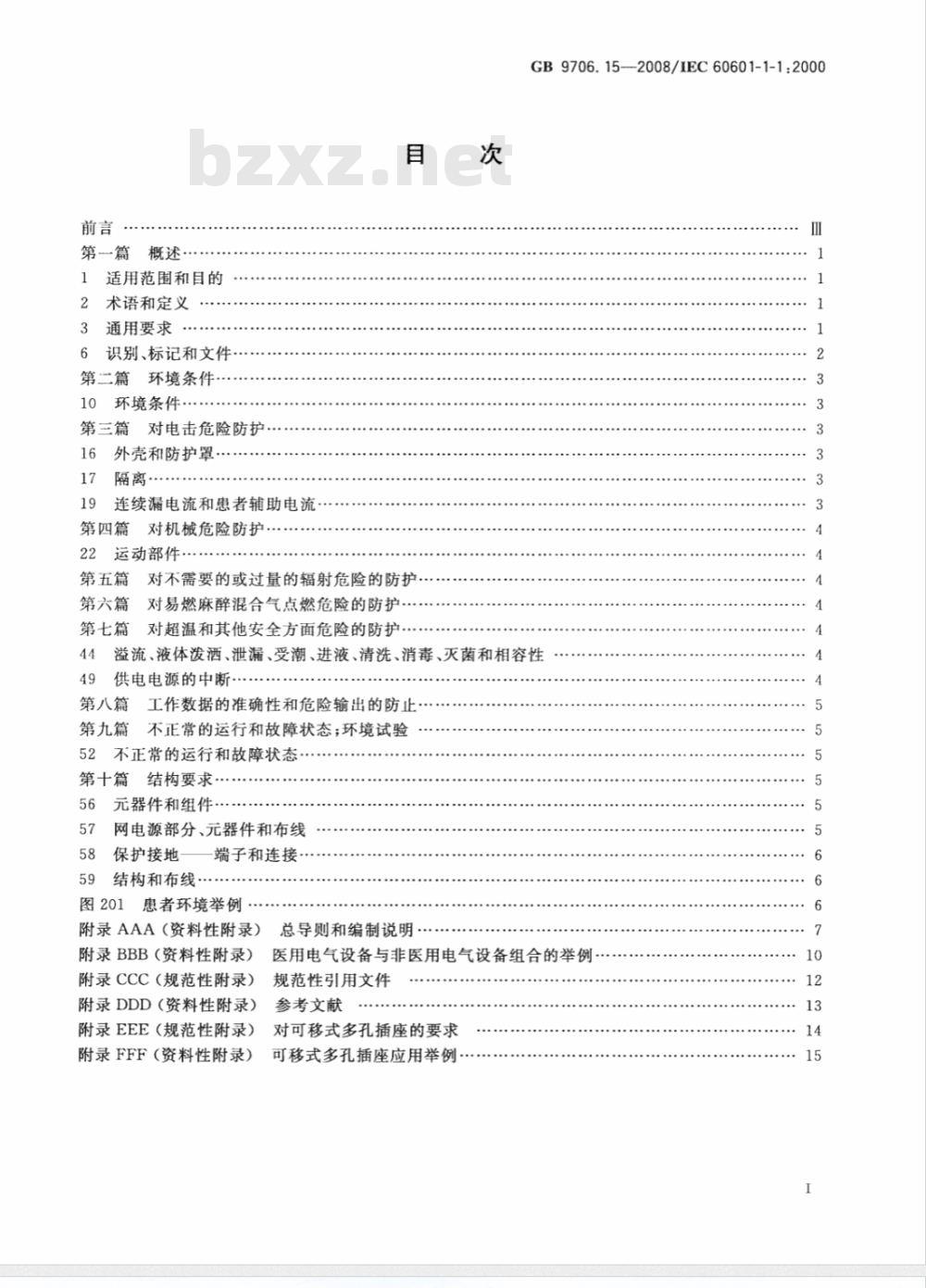

第一篇概述
适用范围和目的
2术语和定义
3通用要求
识别、标记和文件
第二篇环境条件
环境条件
第三篇
对电击危险防护.
外壳和防护罩
连续漏电流和患者辅助电流
第四篇
对机械危险防护
运动部件
第五篇
第六篇
第七篇
对不需要的或过量的辐射危险的防护，对易燃麻醉混合气点燃危险的防护.对超温和其他安全方面危险的防护。次
GB9706.15—2008/IEC60601-1-1:2000溢流、液体泼洒、泄漏、受潮、进液、清洗、消毒、灭菌和相容性供电电源的中断
第八篇
第九篇
工作数据的准确性和危险输出的防止：不正常的运行和故障状态；环境试验52不正常的运行和故障状态，
第十篇结构要求·
元器件和组件
网电源部分、元器件和布线
保护接地
结构和布线
端子和连接
图201患者环境举例
附录AAA（资料性附录）
附录BBB（资料性附录）
附录CCC（规范性附录）
附录DDD（资料性附录）
附录EEE（规范性附录）
附录FFF（资料性附录）
总导则和编制说明
医用电气设备与非医用电气设备组合的举例，规范性引用文件
参考文献
对可移式多孔插座的要求
可移式多孔插座应用举例
GB9706的本部分的全部技术内容为强制性。《医用电气设备》安全系列标准由两部分构成；第1部分：安全通用要求；
第2部分：安全专用要求
其中第1部分除本部分外还包括其他标准：GB9706.1医用电气设备
GB9706.15—2008/IEC60601-1-1:2000第1部分：安全通用要求；
YY0505医用电气设备
第1-2部分：安全通用要求并列标准：！电磁兼容要求和试验；
医用气设备第1-3部分：安全通用要求GB9706.12
防护通用要
本部分为第15
本部分等同采
用电气系统安全
并列标准：诊断X射线设备辐射
1-1：2000《医用电气设备第1-1部分：安全通用要求并列标准：医60601-
C60601-1-1相比主要差异是标准中引用的国际标准若已转化为我国标准的，本部分本部分与IE
将引用的国际标
本部分代替
系统安全要求》
本部分与（
替换为相应的我国标准号
-1999《医用电气设备
706.15-1999相比主要
术语利
部分进行了
相应调
系统的随机
文件（6.8.201)增加
和患者辅助
连续漏
连接（56
线路的防
部分要求；
电流（第19
部分要求；
D增加了
部分：安全通用要求
章)的内容进行了相应调整；wwW.bzxz.Net
.201)删除了部分要求
附录 BBB的内容
做了调整
1.并列标准：医用电气
本部分的附录CC
C附录
EEE是规范性附录，附录AAA、附录BBB、附录DDD、附录FFF是资料性附录。
本部分由国家食品药品监督管理局提出。本部分由全国医用电器标准化技术委员会（SAC/TC10)归口，本部分由上海市医疗器械检测所负责起草。本部分主要起草人：何骏、黄嘉华、陆锡本部分所代替标准的历次版本发布情况为：GB9706.15—1999。
适用范围和目的
适用范围
本部分适用于医用
所必需提供的安全要
术语和定义
在本并列标，
标准中的“
为了本部分
医用电气系
医用电气设备
GB9706.15—2008/IEC60601-1-1:2000第1-1部分：安全通用要求
并列标准：医用电气系统安全要求第一篇概述
以黑体出现的术语，其定义与其在GB9706.中的定
“电流”是指交流、直流或复合电压或电流的有效值。的下列附加定义适用。
以下简称系统）
多台设备的
注：当设备
患者环境
，其中至少有
medical electrical system
台为医用电气设备，并通过功能连接或使用可移式多孔插座互连。连接时，医用电气设备应被认为包括在系统内Pusitenvironment
（见附录BBB和附录
FFF举例）
件或患者与触及系统部件的其他人之间可能发生有意或无意接触的任何空间（见患者与系统
图201)。
隔离装置
separation device
出于安全原因，以防正系统部件之间传输不需要的电压或电流，且带有输人和输出部分的部件或部件组合。
可移式多孔插座
multipleportable socket-outlet有两个或两个以上插孔的插座，打算与软电线或电线相连或组成一体，与网电源连接时，可以方便地从一处移到另一处。
注：可移式多孔插座可作为独立部分或医用、非医用设备的组成部分。2.205*
功能连接
functionalconnection
电气或其他连接，包括用来传递信号和/或电能和/或其他物质的连接。3
通用要求
系统的通用要求

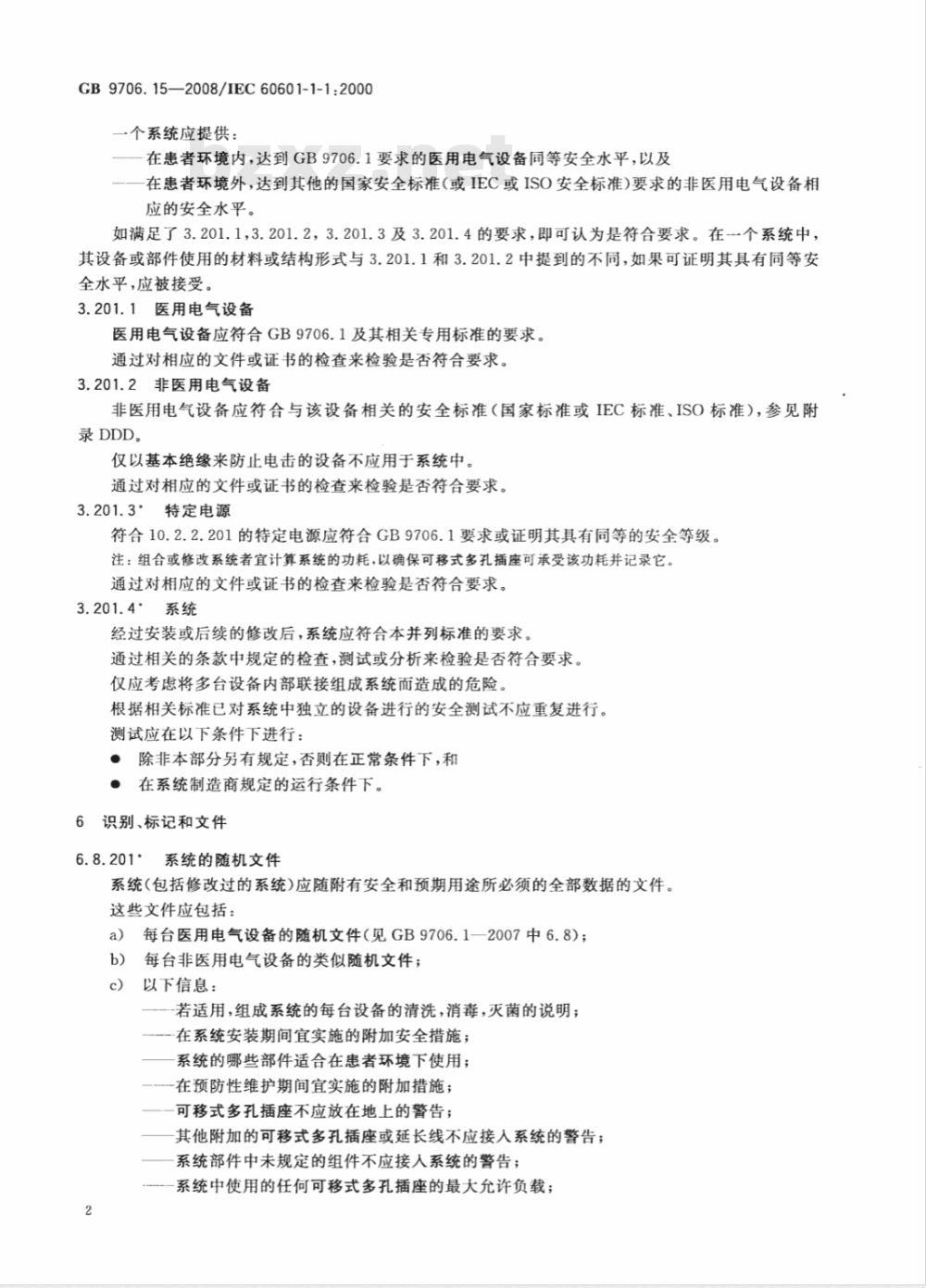

系统安装或后续的修改后，不应造成安全方面危险。1）文中有“*”的条款的说明见附录AAA“总导则和编制说明”GB9706.15—2008/IEC60601-1-1:2000一个系统应提供：
在患者环境内，达到GB9706.1要求的医用电气设备同等安全水平，以及在患者环境外，达到其他的国家安全标准(或IEC或ISO安全标准)要求的非医用电气设备相应的安全水平。
如满足了3.201.1，3.201.2，3.201.3及3.201.4的要求，即可认为是符合要求。在一个系统中，其设备或部件使用的材料或结构形式与3.201.1和3.201.2中提到的不同，如果可证明其具有同等安全水平，应被接受。
3.201.1医用电气设备
医用电气设备应符合GB9706.1及其相关专用标准的要求。通过对相应的文件或证书的检查来检验是否符合要求。3.201.2非医用电气设备
非医用电气设备应符合与该设备相关的安全标准（国家标准或IEC标准、ISO标准），参见附录DDD。
仅以基本绝缘来防止电击的设备不应用于系统中。通过对相应的文件或证书的检查来检验是否符合要求。3.201.3*特定电源
符合10.2.2.201的特定电源应符合GB9706.1要求或证明其具有同等的安全等级。注：组合或修改系统者宜计算系统的功耗，以确保可移式多孔插座可承受该功耗并记录它。通过对相应的文件或证书的检查来检验是否符合要求。3.201.4'系统
经过安装或后续的修改后，系统应符合本并列标准的要求。通过相关的条款中规定的检查，测试或分析来检验是否符合要求。仅应考将多台设备内部联接组成系统而造成的危险。根据相关标准已对系统中独立的设备进行的安全测试不应重复进行。测试应在以下条件下进行：
·除非本部分另有规定，否则在正常条件下，和·在系统制造商规定的运行条件下。6识别、标记和文件
系统的随机文件
系统（包括修改过的系统）应随附有安全和预期用途所必须的全部数据的文件。这些文件应包括：
a）每台医用电气设备的随机文件（见GB9706.1一2007中6.8）；b）每台非医用电气设备的类似随机文件；c)
以下信息：
若适用，组成系统的每台设备的清洗，消毒，灭菌的说明；在系统安装期间宜实施的附加安全措施；系统的哪些部件适合在患者环境下使用；—在预防性维护期间宜实施的附加措施；一可移式多孔插座不应放在地上的警告；其他附加的可移式多孔插座或延长线不应接人系统的警告；系统部件中未规定的组件不应接人系统的警告；--系统中使用的任何可移式多孔插座的最大允许负载；GB9706.15—2008/IEC60601-1-1:2000由系统提供的可移式多孔插座，只能用于向组成系统的设备供电的说明；-说明当组成系统的非医用电气设备预期由带隔离变压器的可移式多孔插座供电时直接同墙壁插座连接的风险；
说明将非系统组成部分的电气设备接人可移式多孔插座的风险；任何为保证安全的环境条件限制（见通用标准的第十篇）；操作者不应同时触及16.201提及的部件和患者的说明。d）建议
对安装者，要建议系统的安装方式以使用户取得最佳使用效果，和；对用户，要执行于此规定的所有清洗、调节、消毒和灭菌程序。通过检查来检验是否符合要求。第二篇环境条件
10环境条件
10.2.2.201*
供电电源
系统中设备的供电电源来自于另外设备的，制造商应规定。对电击危险防护
第三篇
16外壳和防护罩
16.201外壳
患者环境内非医用电气设备的部件，在不使用工具将罩盖、连接器等移开后，可能被进行日常保养和校准等工作的操作者触及时，该部件的工作电压不应超过交流25V，直流或峰值60V，并由按GB9706.1--2007中17g)1)～5)中所述的方法之-与供电网隔离的电源供电。通过检查来检验是否符合要求。17隔离
17.201：
电气隔离
如果由系统内不同设备与其他系统之间的功能连接而引起的漏电流超过容许值时，例如，紧急呼叫系统或数据处理系统，则应采用带有隔离装置的安全措施这类安全措施为设备和/或系统和其他系统之间提供合适的电气隔离，该隔离应具备在故障条件下出现在隔离装置上最高电压相适应的电介质强度、爬电距离和电气间隙，通过下述方式检查：
隔离装置的输人和输出部分之间应经得起GB9706.1一2007中第20章的基本绝缘的电介质强度试验。
试验中每一部分的端子短接在一起。试验电压从GB9706.1—2007的表5中选择。基准电压（U)为最高额定供电电压或对于多相设备为相线对中性线的供电电压。对于内部电源设备，基准电压为交流250V。
19连续漏电流和患者辅助电流
漏电流
19.201.1外壳漏电流
在正常状态下，在患者环境中来自系统部件或系统部件间的外壳漏电流不应超过0.1mA。3
GB9706.15-—2008/IEC60601-1-1:2000注：在本部分中，设备可触及的外表面的漏电流均被认为是外壳漏电流。在中断可移式多孔插座或设备的非永久性安装的保护接地导线或类似导线的情况下，在患者环境中来自系统部件或系统部件间的外壳漏电流不应超过0.5mA。如果整个系统或系统的部分是由可移式多孔插座提供电源，则可移式多孔插座的保护接地导线的漏电流不应超过0.5mA。
19.201.2患者漏电流
在正常状态下，B型和BF型应用部分的患者漏电流不应超过0.1mA，CF型应用部分的患者漏电流不应超过0.01mA。
通过检查和用GB9706.1一2007中19.4e）所述的测量装置来测量漏电流，来检验是否符合19.201.1和19.201.2的要求。
19.201.3信号输入部分或信号输出部分的连接若通过规定医用电气设备的信号输入部分和/或信号输出部分只能与随机文件中规定的设备相连，来符合GB9706.1--2007中19.2b)第破折号和/或19.2c)的要求时，则应将信号输入部分和/或信号输出部分与规定设备相连。但对于I类设备而言，如果规定设备未与系统的公共保护接地相连，则应使用一隔离装置（见表BBB.201中情况3)。通过检查来检验是否符合要求。第四篇对机械危险防护
22运动部件
22.7.201防护措施
当系统中的运动部件可能导致安全方面危险时，系统应按GB9706.1一2007中22.7要求提供防护措施。例如，紧急制动装置。通过检查来检验是否符合要求。第五篇对不需要的或过量的辐射危险的防护第六篇：
对易燃麻醉混合气点燃危险的防护注：见44.7.201。
第七篇文
对超温和其他安全方面危险的防护44溢流、液体泼洒、泄漏、受潮、进液、清洗、消毒、灭菌和相容性44.7.201*
清洗、消毒和灭菌
见附录AAA信息。
供电电源的中断
供电电源的中断
系统的设计应确保系统中任何医用电气设备或非医用设备的供电电源中断和恢复时，除预期功能中断外，不会导致安全方面危险。4
通过每次对一相关供电电源的中断和恢复来检验是否符合要求。第八篇
CB9706.15—2008/IEC60601-1-1:2000工作数据的准确性和危险输出的防止不正常的运行和故障状态；环境试验第九篇
52不正常的运行和故障状态
注：对于预防可编程医用电气系统功能危险的要求在IEC60601-1-4中有叙述。宜注意诸如远程信息处理的影响。第十篇
结构要求
56元器件和组件
56.3.201连接
电气、液压、气动和气体的连接端及连接器的设计和制造，应能防止可触及的连接器的不正确连接，以及不用工具拆卸时所引起的安全方面危险。连接器应符合通用标准17g)的要求；除非能证明不会引起安全方面危险，否则，患者电路导线连接用的插头，应设计成插不进同一,
系统中可能位于患者环境内的其他插座上。通过检查来检验是否符合要求，如有可能，将连接头互换，以证实不存在安全方面危险（漏电流超过正常状态时的值、移动、温度、辐射等）。57
网电源部分、元器件和布线
57.2网电源连接器和设备电源输入插口等注：不必为了防止无意接人其他设备而影响系统安全，而要求固定网电源连接器。系统重新布线是非常危险的并超出了该并列标准范围，且6.8.201已提出警告。57.2.201可移式多孔插座
应使用工具才能将医疗用设备接人可移式多孔插座，否则可移式多孔插座应由隔离变压器供电。通过检查来检验是否符合要求。隔离变压器和可移式多孔插座应符合附录EEE的要求。57.10＇爬电距离和电气间隙
57.10.201隔离装置
隔离装置的肥电距离和电气间隙应符合表201的规定。基准电压（U)为最高额定供电电压或对于多相设备为相线对中性线的供电电压。对于内部电源设备，基准电压为交流250V。
表201
电气间隙/mm
爬电距离/mm
隔离装置的爬电距离和电气间隙75
注：本表引自GB9706.1一2007中表16对基本绝缘或辅助绝缘的要求。通过检查来检验是否符合要求。600
GB9706.15--2008/IEC60601-1-1：200058保护接地一
一端子和连接
系统保护接地
保护接地连接应做成当系统中任意一台设备移去时，不会中断系统中任何部分的保护接地，除非同时切断该部分的供电。
所有的保护接地导线和电源软电线应-起布线。任何附加保护接地导线应与系统中非移动部件永久连接并只用工具才能拆卸。通过检查来检验是否符合要求。59结构和布线
59.201线路的防护
连接系统中不同设备的导线应具有对机械损伤的防护。通过检查来检验是否符合要求。2.5m
注：图中尺寸非限定。
图201
患者环境举例
1.201范围
附录AAA
（资料性附录）
总导则和编制说明
GB9706.15—2008/IEC60601-1-1:2000本部分是供装配和销售包含一台或多台医用电气设备的组合电气设备的制造商使用的。这设备可以是独立的各个部分或是在一个外壳之内或是上述情况的组合。本部分也供医疗行业科研人员装配医用电气系统时使用。此时，要求有电气设备设计标准方面的工程知识来确保系统符合本标准的所有要求。现代电子技术和生物医学技术在医学实践中的应用和快速发展，使得越来越复杂多样的医用电气系统取代单台医用电气设备对患者进行诊断、治疗和监护。越来越多的这种系统由应用于不同领域(不仅限于医学领域)内的设备直接或间接相连组成。符合GB9706.1标准的医用电气设备可以和其他非医用电气设备连接。每台非医用电气设备可能都符合了其专业领域的安全标准中规定的要求，通常它们并不能符合医用电气设备安全标准要求，因而，可能影响整个系统的安全。
电气设备既可安置在用于诊断、治疗或监护患者的医用房间内，也可安置在不进行医疗实践的非医用房间。医用房间内，电气设备可放在定义为患者环境的区域的内部或外部。在医疗实践中可能有两种情况：a）本并列标准不适用情形
同时工作的医用电气设备，即不同的医用电气设备同时连接在一个患者身上，但设备之间并不互连。此类医用电气设备可能会相互产生干扰，例如手术室内的高频手术设备可能影响对患者进行监护的设备。
注：每台医用电气设备的使用说明可能提供帮助。b）本并列标准适用情形
由医用电气设备、可能还有非医用电气设备为了对患者实施诊断或治疗，而永久性或暂时性连接组成的系统。例如：用于X射线诊断检查的系统、配有摄像头的内窥镜、患者监护仪、配有个人电脑的超声设备、CT或核磁共振成像系统。此类系统内的各个部分，可以安置在患者环境的内部或外部，但仍在一个医用房间内或安置在个非医用房间内，例如安置在配电间或有数据处理设备的房间内。2.201医用电气系统
系统内允许使用可移式多孔插座的基本原则。为最大限度地不违背GB9706.1规定的安全水平，可移式多孔插座与供电网连接须符合某些条件。附加的57.2.201要求可移式多孔插座的结构应符合GB9706.1医用电气设备的要求。2.202患者环境
很难对诊断、监测和治疗的空间规定唯一的尺寸范围。图201所示的患者环境范围在实践中已得到验证。
2.203隔离装置
将设备组合成系统时，可能涉及电源和/或信号传输线路的连接。此类连接具有同样的隔离要求。2.204可移式多孔插座
定义来自GB2099.1。
使用可移式多孔插座有时是必要的，但同时有利有弊，对此应仔细勘酌，权衡利弊。鉴于以下原因，可能需要使用可移式多孔插座：?
GB9706.15--2008/IEC60601-1-1:2000--一尽量减少地板上的电源软电线的数量；一·即使固定的网电源插座数量不足，但仍可供所有治疗或诊断设备使用；-提高装有多种设备于同一手推车的机动性；一-一降低保护性接地线的电位差，使其低于某些固定装置的电位差。鉴于以下原因，应尽量避免使用可移式多孔插座·对地漏电流的组合可能导致：·在正常状态下对地漏电流过大；·在可移式多孔插座的保护接地导线中断而导致外壳漏电流过大。供电网是否可用取决于单个固定的网电源插座的可靠性；—--供电可能完全中断，可能需要较长的时间让整套系统重新启动；电气设备上只有单的保护性接地连接；与系统中每个设备都直接接地的可靠性相比相对较差；
保护性接地阻抗增大。
显然，根据有关安装规范，最佳解决办法是安装足够数量的固定的网电源插座。2.205功能连接
在医用电气系统的定义中，允许非医用电气设备可通过功能连接向医用电气设备供电。这种电源受本并列标准要求的限制（见3.201.3和10.2.2.201）。“其他”这一短语可能包括机械连接，光学连接或者无线连接等多种情况。3.201对系统的通用要求
有关标准符合性的相关文件可以是制造商的符合性声明，或是测试机构颁发的证书。3.201.3特定电源
系统装配后的安全问题是通过--项或多项措施实现的，例如：一医用电气设备自身的安全措施，例如相关线路的隔离；--作为医用电气设备附件的隔离装置（见17.201)；-作为系统附件的隔离装置；
—隔离变压器；
-附加保护性接地导线。
非医用电气设备可按GB9706.1--2007中的4.7g）、6.8.2h）、19.1c)和图17的要求，向医用电气设备提供特定的电源。该特定电源须达到GB9706.1的要求，或证明与GB9706.1一2007中3.4认可的具有同等的安全程度。参见IEC60513作为指导。3.201.4系统
系统由其特性决定会被经常修改；本并列标准不包含系统内独立部件的修改。6.8.201系统的随机文件
直接用于心脏的系统，其随机文件应提供诸如这样一些方面的信息：橡胶手套的使用；
由绝缘材料制成的旋塞阀的使用；一患者与系统的组成设备之间的最小距离（患者环境）；一一在典型的医疗应用中，如何使用医用电气设备的说明，如导管的使用。为安全起见，在患者环境中，当患者体内或体外插有电极或其他身体传感器时（包括直接同心脏连接），应特别注意可发生的不同程度的危险。可能与患者心脏的连接应与设备保持隔离。为防止进液和避免机械损坏，要有不要将可移式多孔插座放置在地上的警告。此外，在组合或修改系统时若使用可移式多孔插座的话，应采取措施保证其安装恰当，能在正常使8
