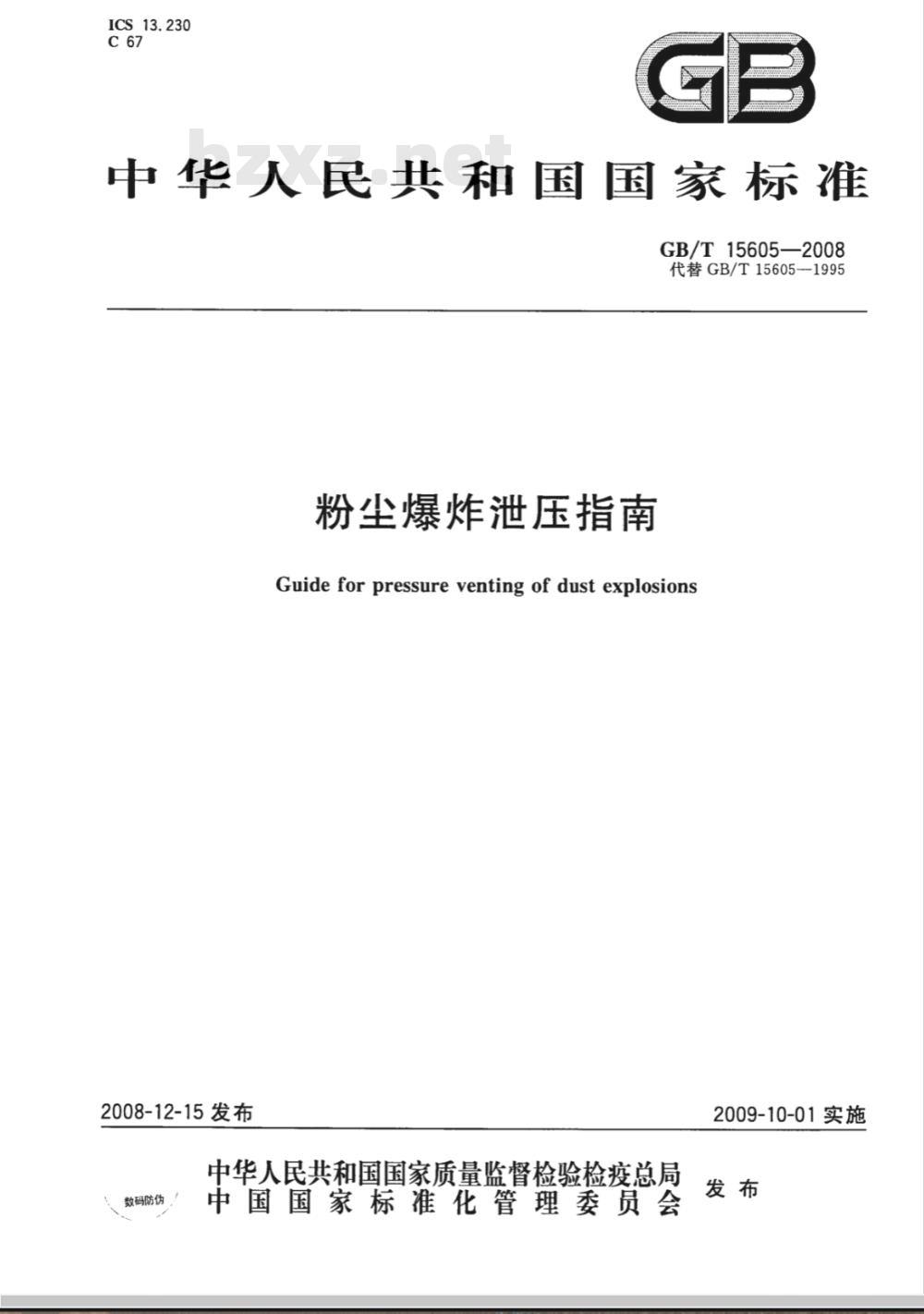

【国家标准(GB)】 粉尘爆炸泄压指南

ICS_13.230
中华人民共和国国家标准
GB/T15605—2008
代替GB/T15605-1995
粉尘爆炸泄压指南
Guide for pressure venting of dust explosions2008-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-10-01实施

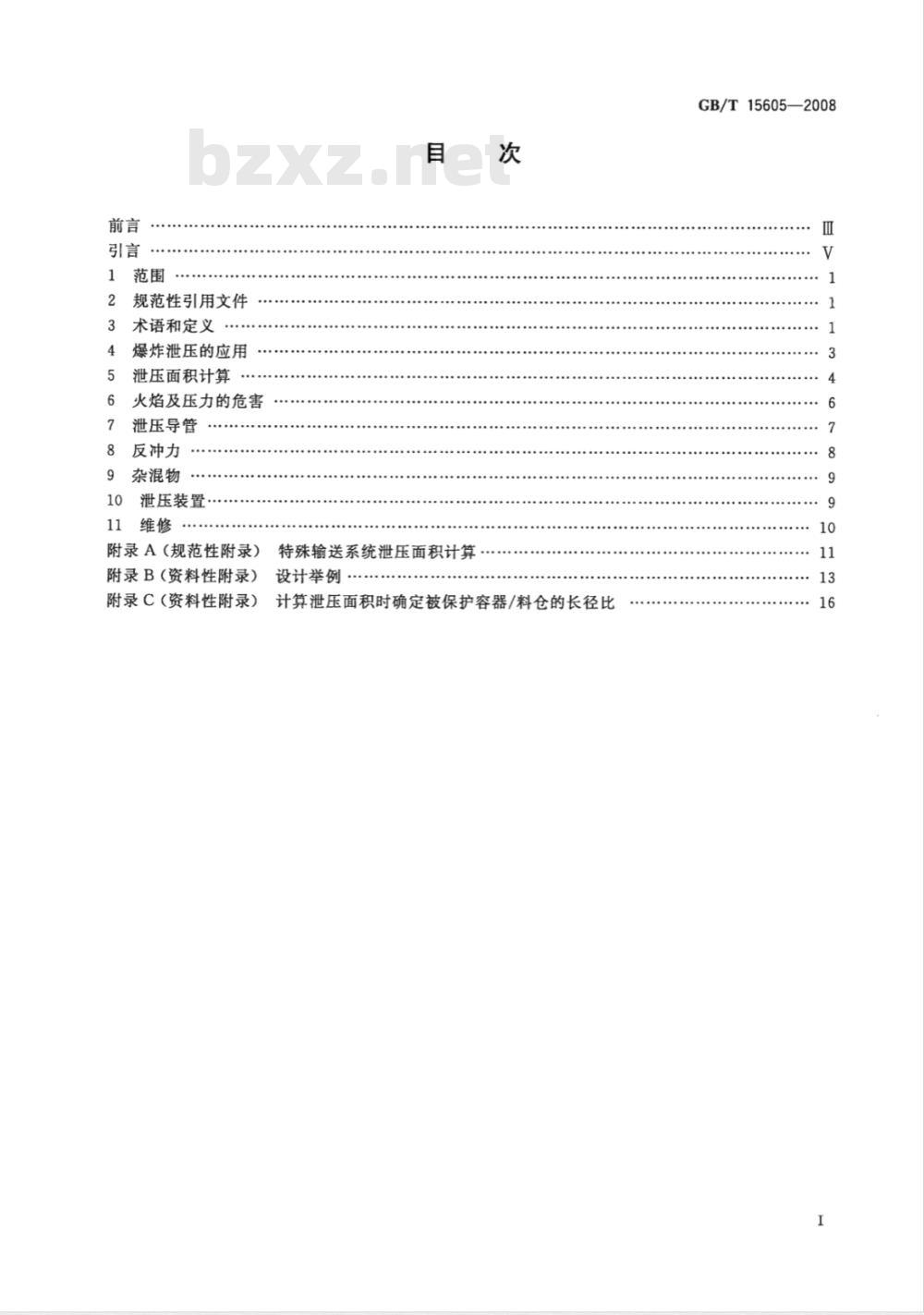

规范性引用文件
术语和定义
爆炸泄压的应用
泄压面积计算
火焰及压力的危害
泄压导管
反冲力
杂混物
泄压装置
附录A（规范性附录）
附录B（资料性附录)
附录C(资料性附录）
特殊输送系统泄压面积计算
设计举例
计算泄压面积时确定被保护容器/料仓的长径比GB/T15605—2008

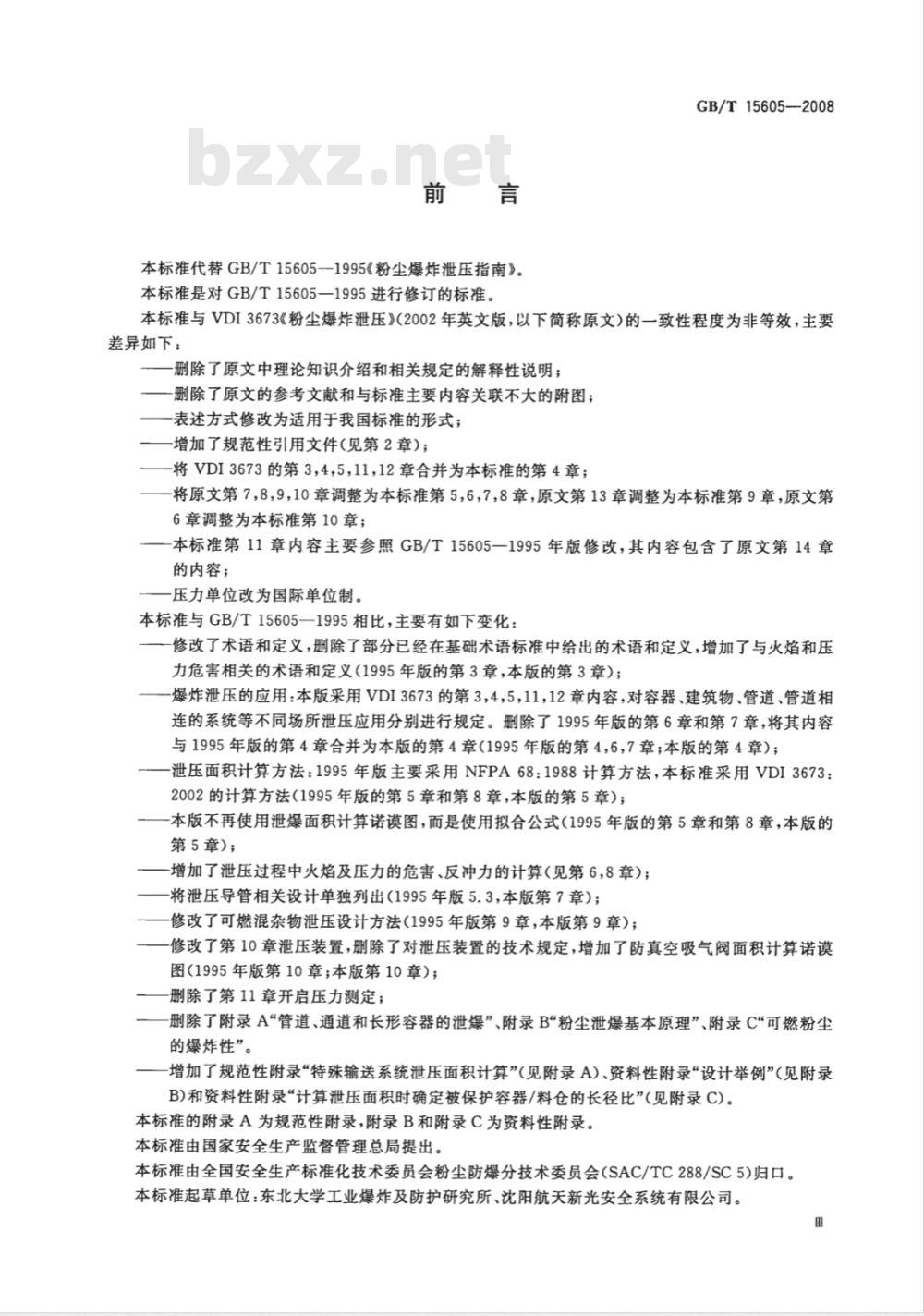

本标准代替GB/T15605—1995《粉尘爆炸泄压指南》。本标准是对GB/T15605一1995进行修订的标准。GB/T15605—2008
本标准与VDI3673《粉尘爆炸泄压》(2002年英文版，以下简称原文）的一致性程度为非等效，主要差异如下：
一删除了原文中理论知识介绍和相关规定的解释性说明；一删除了原文的参考文献和与标准主要内容关联不大的附图；一表述方式修改为适用于我国标准的形式；一增加了规范性引用文件(见第2章)；—将VDI3673的第3，4，5，11,12章合并为本标准的第4章；一一将原文第7，8，9，10章调整为本标准第56，7，8章，原文第13章调整为本标准第9章，原文第6章调整为本标准第10章；
——本标准第11章内容主要参照GB/T15605一1995年版修改，其内容包含了原文第14章的内容；
一压力单位改为国际单位制。
本标准与GB/T15605—1995相比，主要有如下变化：—一修改了术语和定义，删除了部分已经在基础术语标准中给出的术语和定义，增加了与火焰和压力危害相关的术语和定义（1995年版的第3章，本版的第3章）；—一爆炸泄压的应用：本版采用VDI3673的第3，4，5，11，12章内容，对容器、建筑物、管道、管道相连的系统等不同场所泄压应用分别进行规定。删除了1995年版的第6章和第7章，将其内容与1995年版的第4章合并为本版的第4章（1995年版的第4，6，7章；本版的第4章）；-—泄压面积计算方法：1995年版主要采用NFPA68：1988计算方法，本标准采用VDI3673：2002的计算方法（1995年版的第5章和第8章，本版的第5章）；一本版不再使用泄爆面积计算诺谟图，而是使用拟合公式（1995年版的第5章和第8章，本版的第5章)；
-增加了泄压过程中火焰及压力的危害、反冲力的计算（见第6，8章）；将泄压导管相关设计单独列出（1995年版5.3，本版第7章）；修改了可燃混杂物泄压设计方法（1995年版第9章，本版第9章）；一修改了第10章泄压装置，删除了对泄压装置的技术规定，增加了防真空吸气阀面积计算诺谟图（1995年版第10章；本版第10章）；删除了第11章开启压力测定；
-删除了附录A“管道、通道和长形容器的泄爆”、附录B粉尘泄爆基本原理”、附录C“可燃粉尘的爆炸性”。
增加了规范性附录“特殊输送系统泄压面积计算”（见附录A）、资料性附录“设计举例”（见附录B)和资料性附录“计算泄压面积时确定被保护容器/料仓的长径比”（见附录C)。本标准的附录A为规范性附录，附录B和附录C为资料性附录。本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会粉尘防爆分技术委员会（SAC/TC288/SC5)归口。本标准起草单位：东北大学工业爆炸及防护研究所、沈阳航天新光安全系统有限公司。田
GB/T15605—2008
本标准主要起草人：钟圣俊、邓煦帆、党君祥、李刚、徐欣。本标准所代替标准的历次版本发布情况为：GB/T15605-1995
GB/T156052008
GB/T15605--1995主要依据美国防火协会标准NFPA68：1988《爆燃泄压指南》制定。本标准1995年版发布以来，粉尘爆炸防护技术又有了很大发展，并体现在相关的国际标准中。另外，1996年版的泄压面积计算方法主要采用诺谟图，应用很不方便。为了适应我国爆炸防护工作的需要，对1995年版进行了修订。本次修订主要参照德国工程师协会标准VDI3673：2002《粉尘爆炸泄压》。粉尘爆炸泄压技术是缓解粉尘爆炸危害方法之一，是应用于可燃粉尘处理设备的一种保护性措施。爆炸泄压不能预防爆炸，只能减轻爆炸危害。在采用了爆炸泄压方法的情况下，也应采取爆炸预防措施（如避免爆炸性粉尘/空气混合物和点火源的形成）。爆炸泄压会带来火焰和压力的危害，并可能对环境造成不同程度的影响。在爆炸泄压设计中，对以上危害和影响应予于考虑。
1范围
粉尘爆炸泄压指南
本标准给出了在出现可燃粉尘和杂混物的场所进行爆炸泄压设计的基本方法本标准适用于一般工业粉尘。
本标准不适用于有毒性和腐蚀性的粉尘、火炸药或含能材料。本标准不适用于受到爆轰灾害的设备。GB/T15605—2008
本标准的爆炸泄压技术仅在它不严重危害周围环境，不导致人员的安全和健康受到伤害的条件下才允许使用。
如果通过实际试验证明，可保证获得与本标准相同的安全水平，则所采用的方法和计算的泄压面积允许偏离本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15604粉尘防爆术语
GB/T16426粉尘云最大爆炸压力和最大压力上升速率测定方法（GB/T16426—1996，eqVISO/DIS6181-1)
3术语和定义www.bzxz.net
下列术语和定义适用于本标准。3.1
explosionpressureventing
爆炸泄压
一种限制爆炸压力的防护方法，它通过打开预先设计的泄压口，释放未燃混合物与燃烧产物，防止压力上升超过设计强度以保护容器，简称泄爆或泄压。3.2
activationoverpressure
开启压力
静开启压力staticactivationoverpressurePsat，MPa通过压力缓慢上升使泄压装置开启的压力。注：压力应为压强，习惯上称为压力。单位：MPa(兆帕）。3.2.2
dynamicactivationoverpressure动开启压力
Pdya，MPa
爆炸时打开泄压装置的压力。它可能高于静开启压力。3.3
泄爆压力reducedexplosionoverpressure，Prd，MPa在泄压保护的容器中，某一浓度粉尘与空气混合物爆炸泄压时产生的最大压力。3.4
泄爆压力上升速率reducedrateofpressurerise，（dp/dt）rd.，MPa·s-1在泄压保护的容器中，某一浓度粉尘与空气混合物爆炸泄压时产生的最大压力上升速率。1
GB/T15605—2008
最大泄爆压力maximumreducedexplosionoverpressure，Prd.mr，MPa在规定的测试条件下，系统地改变粉尘浓度所测得泄爆压力Pred中的最大值。3.6
最大泄爆压力上升速率maximumreducedrateofpressurerise(dp/dt）rd.mr，MPa·s-1在规定的测试条件下，系统地改变粉尘浓度所测得泄爆压力上升速率(dp/dt)red中的最大值。3.7
泄压面积ventingarea，A，m
泄压装置泄压开口的儿何面积。3.8
有效泄压面积effectiveventarea，A，，m泄压装置的有效泄压面积A，等于达到同样泄爆效果的、儿乎无惯性的泄压装置的泄压面积A。注1：标准的爆破片/破膜被认为是几乎无惯性的泄压装置，其有效泄压面积A。等于其几何面积A。注2：“同样泄爆效果”一般用达到同样的最大泄爆压力来衡盘。3.9
泄压效率ventingefficiency，E有效泄压面积A与泄压面积A的比值。3.10
pressureventingdevices
泄压装置
正常操作时封闭泄压口，而在爆炸时打开泄压口的装置。3.11
奠rapturedisk/burstingfoil
爆破片/爆破膜
一种不能重新关闭泄压口，且不能再次使用的泄压装置，它在一定的开启压力下破裂打开泄压口。3.12
泄爆门explosiondoor
一种泄压装置，它在给定的开启压力下打开泄压口，而在泄爆后通常又能关闭泄压口。3.13
泄压元件ventingelement
泄压系统的一部分，它封闭泄压口，并在爆炸条件下开启泄压口。它可以是可重复使用的，也可以是次性消耗的。
泄压导管ventduct
为了安全泄出压力波、火焰和燃烧产物，安装在泄压装置下游的通道（管道）。3.15
equivalentdiameterDg,m
当量直径
面积与任何形状面积A'相等的圆，称为参考圆。De为参考圆的直径。D=2.
长径比lengthdiameterratio
长径比L/DlengthdiameterratioL/DA
圆筒形容器或料仓的最长线性尺寸L(长，高)与几何直径D的比值。2
·（1）
长径比L/DglengthdiameterratioL/De角型容器或料仓的最长线性尺寸L(长，高)与其当量直径De的比值。3.16.3
有效长径比effective length diameter ratio,Lar/DarGB/T15605—2008
任何形状的容器或筒仓泄压时，有效火焰传播距离L与有效直径D的比值。有效直径D为爆炸火焰传播的有效容积的直径，用式(2)计算：Defr
N元·Lel
注1：有效长径比L/D决定于容器的形状与泄压装置的现场布置。注2：有效长径比计算举例见附录C。3.17
火焰长度/外部峰值压力
reachofflame/externalpeakoverpressure3.17.1
maximumreachofflame，Lr,m
最大火焰长度
爆炸泄压时，火焰向泄压口外喷出的最大长度。3.17.2
maximumexternalpeakoverpressure,Pmax.s，MPa最大外部峰值压力
爆炸泄压时，泄压口外R，处测得的最大压力峰值。3.17.3
hexternalpeakoverpressure，.，MPa外部峰值压力
在泄压口外侧距离r≥R，处测得的压力峰值。3.17.4
距离R，
distanceR
从泄压口沿泄压方向到出现最大外部峰值压力Pmxa的距离。R,=0.25·LF
recoilduration,tp,s
反冲持续时间
从泄压装置打开到容器内达到周围大气压力的时间间隔。3.19
maximumrecoilforce,Fa.mx,kN
最大反冲力
泄爆时产生的与泄压方向相反的最大作用力。3.20
抗爆性
主explosionresistant
容器或设备设计的抗爆炸压力或抗爆炸冲击的强度特性。3.20.1
explosionpressureresistant
抗爆炸压力
容器或设备能承受预计的爆炸压力而不发生永久变形的强度特性。3.20.2
抗爆炸冲击explosionpressureshockresistant容器或装置能承受预计的爆炸压力而不破裂，但允许有永久变形的强度特性。4爆炸泄压的应用
·（2)
（3）
4.1容器、筒仓与设备的爆炸泄压4.1.1最大泄爆压力不应超过设备的设计压力。设备上所有承受爆炸压力的部件，如阀门、视镜、人
