【冶金行业标准(YB)】 炭素材料挥发分的测定

YB/T 5189—2000

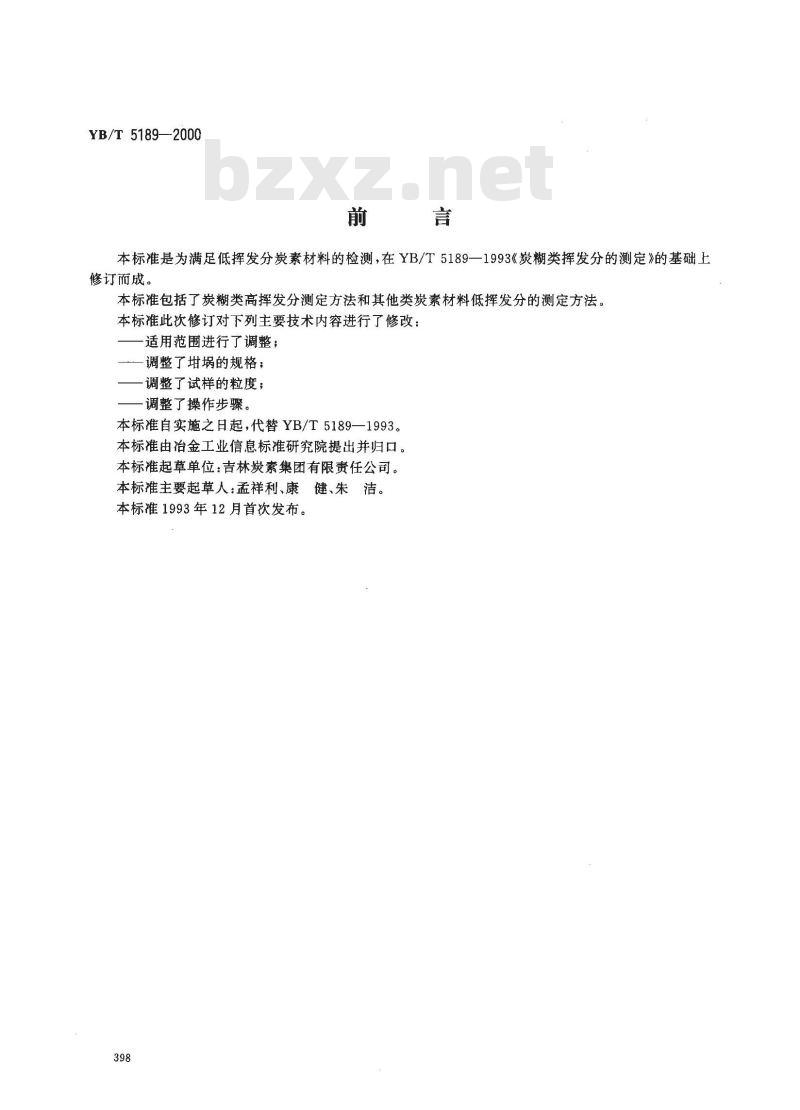

本标准是为满足低挥发分炭素材料的检测，在YB/T5189—1993《炭糊类挥发分的测定》的基础上修订而成。
本标准包括了炭糊类高挥发分测定方法和其他类炭素材料低挥发分的测定方法。本标准此次修订对下列主要技术内容进行了修改：适用范围进行了调整；
一调整了埚的规格；
调整了试样的粒度；
调整了操作步骤。
本标准自实施之日起，代替YB/T5189—1993。本标准由冶金工业信息标准研究院提出并归口。本标准起草单位：吉林炭素集团有限责任公司。本标主要起草人：孟祥利、康健、朱洁。本标准1993年12月首次发布。

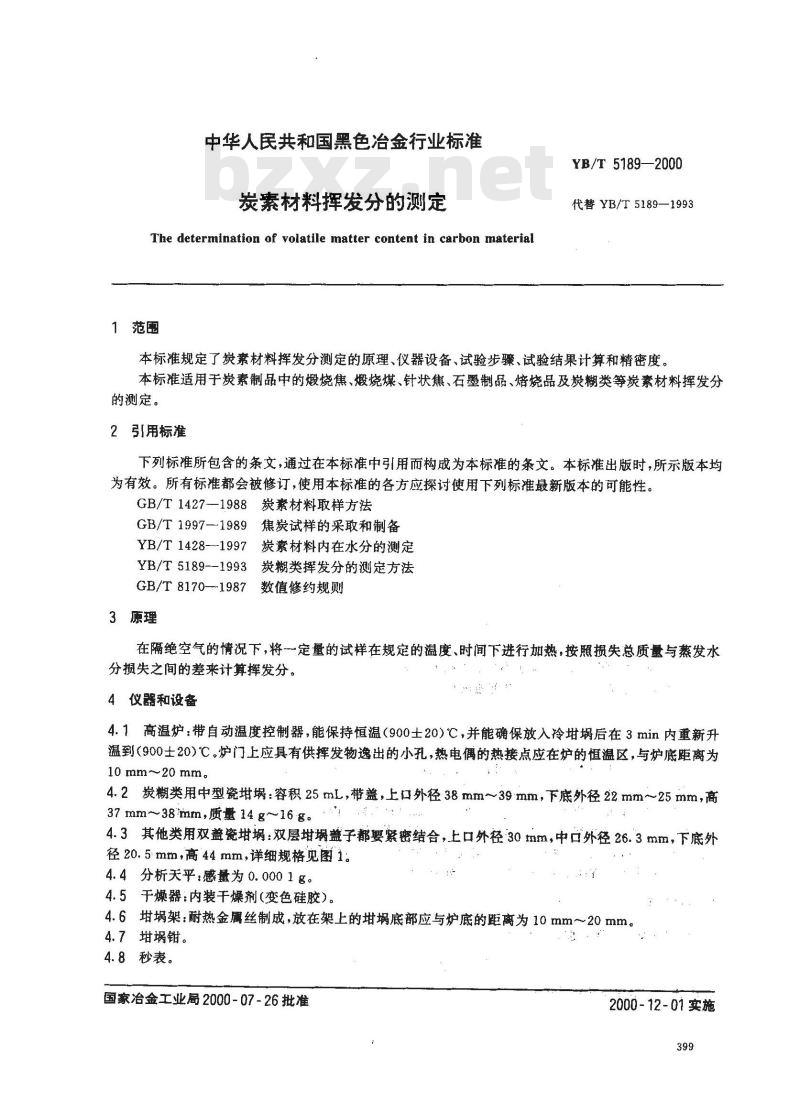

中华人民共和国黑色治金行业标准炭素材料挥发分的测定
The determination of volatile matter content in carbon material1范围
YB/T 5189—2000
代替YB/T5189—1993
本标准规定了炭素材料挥发分测定的原理、仪器设备、试验步骤、试验结果计算和精密度。本标准适用于炭素制品中的烧焦、缎烧煤、针状焦、石墨制品、焙烧品及炭糊类等炭素材料挥发分的测定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1427-1988炭素材料取样方法GB/T 1997—19891
焦炭试样的采取和制备
YB/T1428--19972
炭素材料内在水分的测定
YB/T 5189--1993z
炭糊类挥发分的测定方法
GB/T8170-1987数值修约规则
3原理
在隔绝空气的情况下，将定量的试样在规定的温度、时间下进行加热，按照损失总质量与蒸发水分损失之间的差来计算挥发分。4仪器和设备
4.1高温炉：带自动温度控制器，能保持恒温（900士20）℃，并能确保放入冷后在3min内重新升温到（900士20）℃。炉门上应具有供挥发物逸出的小孔，热电偶的热接点应在炉的恒温区，与炉底距离为10 mm-~20 mm.
4.2炭糊类用中型瓷：容积25mL，带盖，上口外径38mm～39mm，下底外径22mm～25mm，高37mm~38mm，质量14g~16g。
4.3其他类用双盖瓷埚：双层地璃盖子都要紧密结合，上口外径30mm，中口外径26.3mm，下底外径20.5mm，高44mm，详细规格见图14.4分析天平：感量为0.0001g。4.5干燥器：内装干燥剂(变色硅胶)。4.6架：耐热金属丝制成，放在架上的埚底部应与炉底的距离为10mm～20mm，4.7埚钳。
4.8秒表。
国家冶金工业局2000-07-26批准2000-12-01实施
5试样

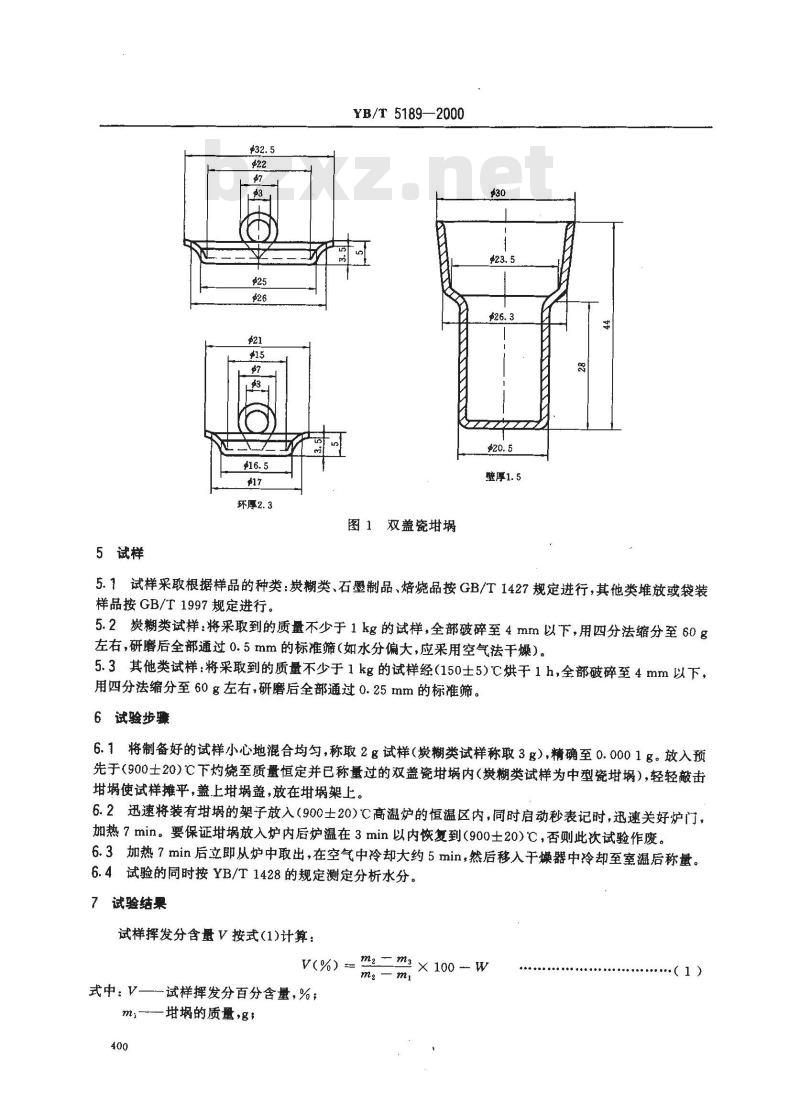

环厚2.3
YB/T5189—2000
图1双盖瓷璃
壁厚1.5
5.1试样采取根据样品的种类：炭糊类、石墨制品、焙烧品按GB/T1427规定进行，其他类堆放或袋装样品按GB/T1997规定进行。
5.2炭糊类试样：将采取到的质量不少于1kg的试样，全部破碎至4mm以下，用四分法缩分至60g左右，研磨后全部通过0.5mm的标准筛（如水分偏大，应采用空气法干燥）。5.3其他类试样：将采取到的质量不少于1kg的试样经（150士5)℃烘于1h，全部破碎至4mm以下，用四分法缩分至60g左右，研磨后全部通过0.25mm的标准筛。6试验步骤
6.1将制备好的试样小心地混合均匀，称取2g试样（炭糊类试样称取3g），精确至0.0001g。放入预先于（900士20）℃下灼烧至质量恒定并已称量过的双盖瓷内（炭糊类试样为中型瓷埚），轻轻敲击埚使试样摊平，盖上埚盖，放在埚架上。6.2迅速将装有埚的架子放入（900士20）℃高温炉的恒温区内，同时启动秒表记时，迅速关好炉门，加热7min。要保证放入炉内后炉温在3min以内恢复到（900土20)℃，否则此次试验作废。6.3加热7min后立即从炉中取出，在空气中冷却大约5min，然后移入干燥器中冷却至室温后称量。6.4试验的同时按YB/T1428的规定测定分析水分。7试验结果
试样挥发分含量V按式(1)计算：V(%) me=m × 100 W
式中：V—
一试样挥发分百分含量，%；

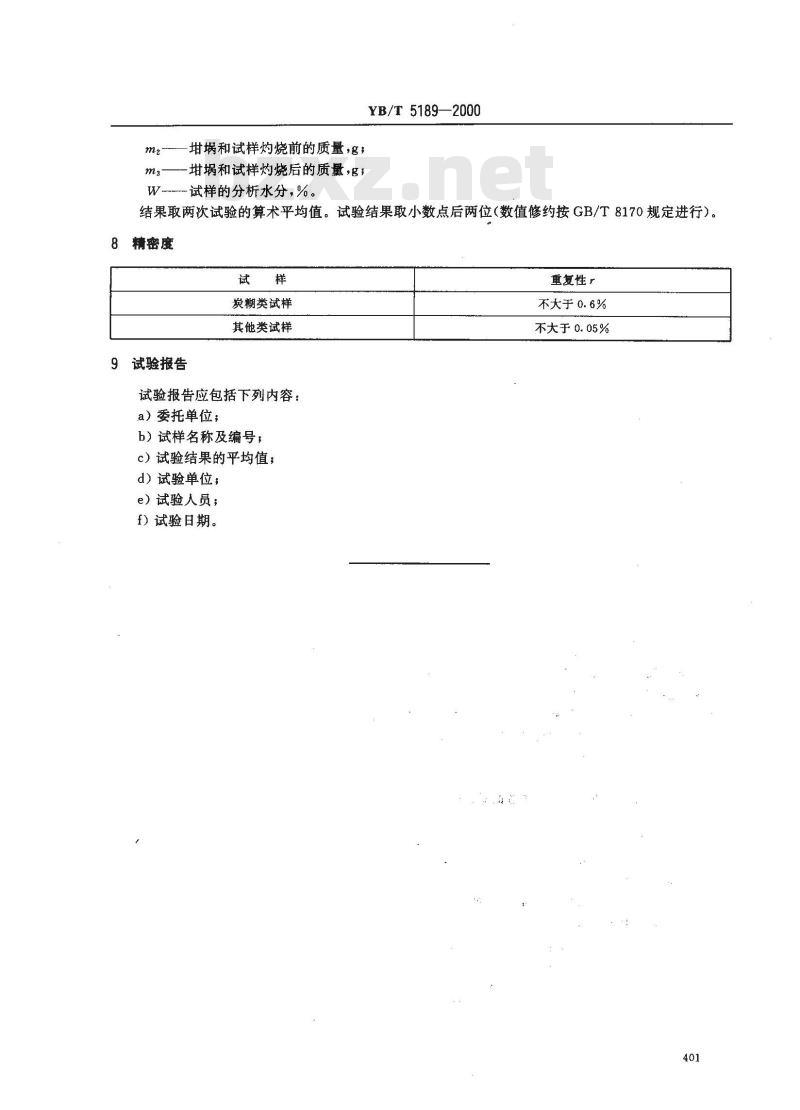

-的质量，g，
埚和试样灼烧前的质量，
m3埚和试样灼烧后的质量，g，
W试样的分析水分，%。
YB/T5189—2000
结果取两次试验的算术平均值。试验结果取小数点后两位（数值修约按GB/T8170规定进行）。8精密度
炭糊类试样
其他类试样
9试验报告
试验报告应包括下列内容：
a）委托单位；
b）试样名称及编号；
c）试验结果的平均值；
d）试验单位；
e）试验人员；
f）试验日期。wwW.bzxz.Net
重复性
不大于0.6%
不大于0.05%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
