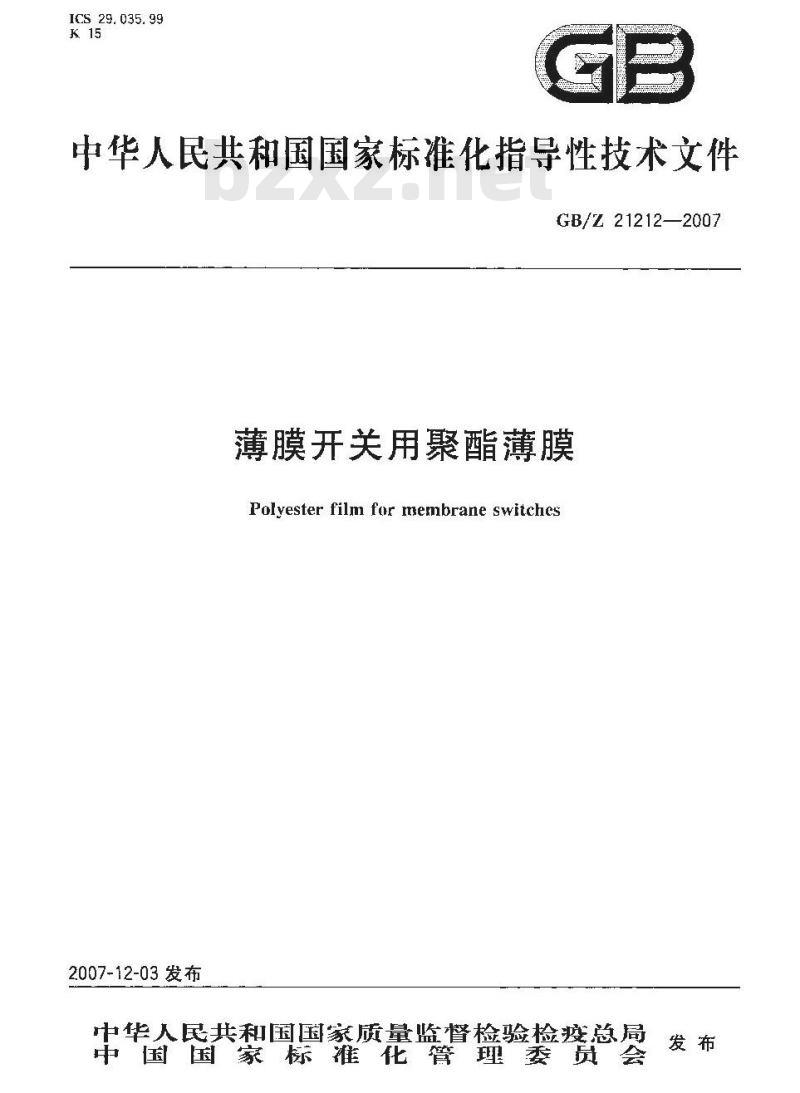

中华人民共和国国家标准化指导性技术文件GB/Z 21212—2007
薄膜开关用聚酯薄膜
Polyesterfilmformembraneswitches2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会

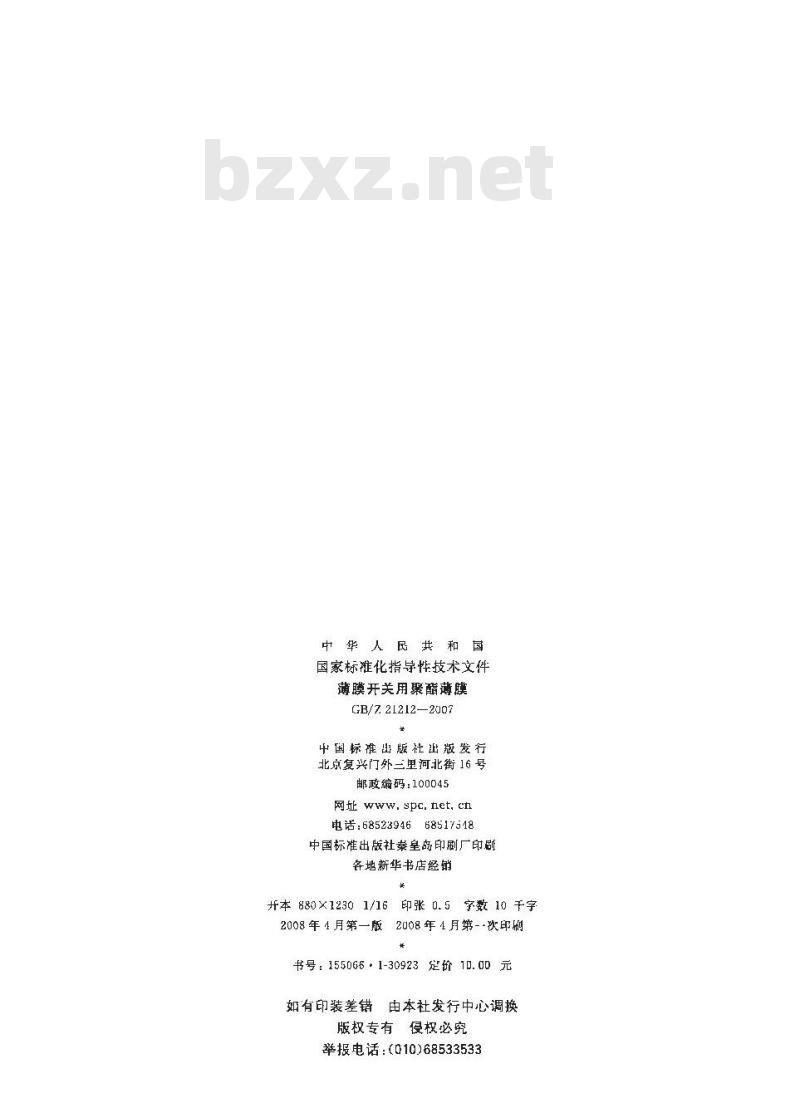

中华人民
国家标滩化指导性技术文件
薄膜开关用聚酯薄膜
GB/7. 21212—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 www, spc. net, ch
电话：6852394668517518
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16
印张0.5
2008年4月第一版
字数10千字
2008年4月第－-次邱刷
书号：155066·1-30923
8价10.00
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
GB/721212—2007

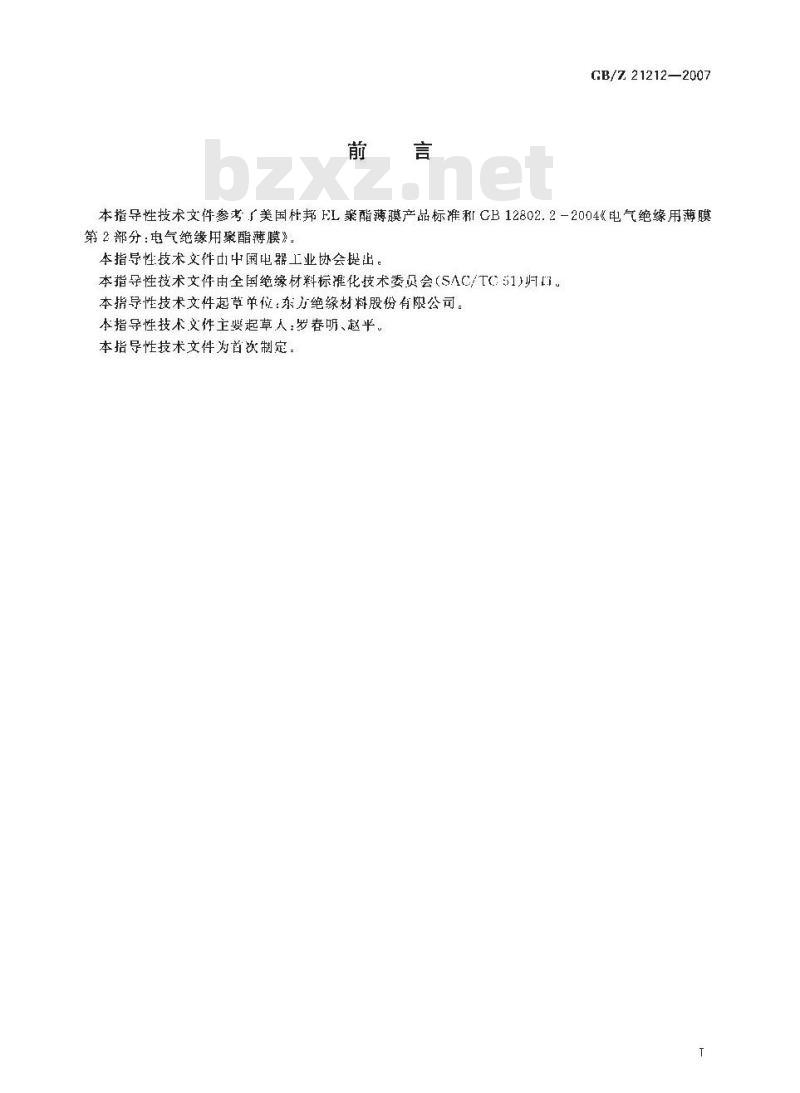

本指导性技术文件参考了美国杜邦EL聚酯薄膜产品标准和CB12802.2-2004《电气绝缘用薄膜第2部分：电气绝缘用聚酯薄膜》本指导性技术文件中中国电器工业协会提出。本指导性技术文件由全国绝缘材料标准化技术委员会(SAC/TC51)归。本指导性技术文件起草单位：东方绝缘材料股份有限公司。本指导性技术文件主娶起草人;罗春明、赵平。本指导性技术文件为首饮制定：T

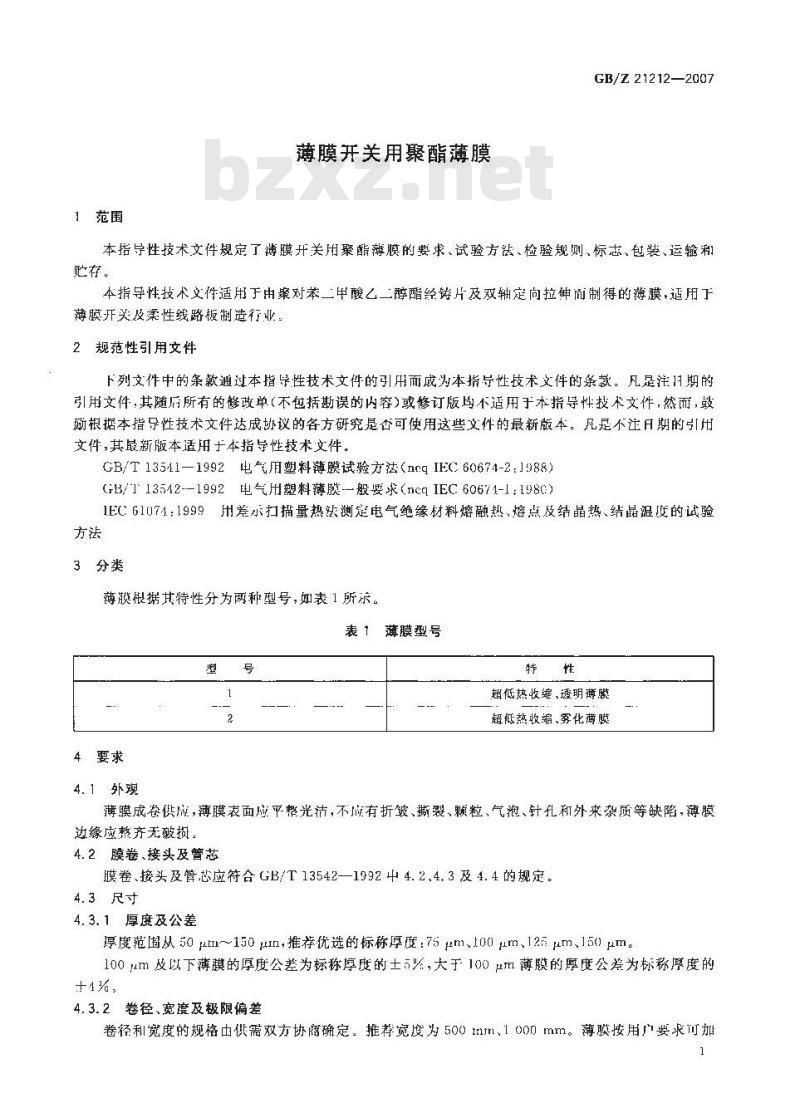

1范围
薄膜并关用聚酯薄膜
GB/Z 21212—2007
本指导性技术文件规定了薄膜开关用聚酯薄膜的要求、试验方法、检验规则、标志、包装、运输和贮存。
本指导性技术文件适用于由案对苯二甲酸乙二醇酯经片及双轴定向拉伸而制得的薄膜，适用下薄膜开关及柔性线路板制造行业2规范性引用文件
下列文件中的条款通过本指导性技术文件的引用面成为本指导性技术文件的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本指导性技不文件，然而，鼓励根据本指导性技术文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本指导性技术交件。GB/T13541—1992电气用塑料薄膜试验方法（ne9IFC60674-2：1988)G/113542--1992电气用塑料薄膜-般婴求（nc9IEC60671-1198C）1EC61074：1999用差示扫描量热法测楚电气绝缘材料熔融热，熔点及结晶热、结晶温度的试验方法
3分类
薄膜根据其特性分为两称型号，如表1所示。表1薄膜型号
4要求
4.1外观
超低热收缩、透明薄膜
超低热收缩、雾化薄膜
薄膜成卷供成，薄膜表面应平整光洁，不成有折皱、撕裂，颗粒，气泡、针孔和外来杂质等缺陷，薄膜边缘应整齐无破损。
4.2膜卷、接头及管芯
膜卷、接头及管芯应符合GB/T 13542—1992中 4.2,4.3及 4.4的规定。4.3尺寸
4.3.1厚度及公差
厚度范围从50μm150um，推荐优选的标称厚度：75gm、100μm、12mm、150μm。100 μm皮以下薄膜的厚度公差为标称厚度的土5%,大于100 μm薄膜的厚度公差为标称厚度的+4%，
4.3.2卷径、宽度及极限偏差
卷径利宽度的规格由供需双方协商确定推荐宽度为500 rnm、l000 mm。薄膜按用门要求可加1
GB/z21212—2007

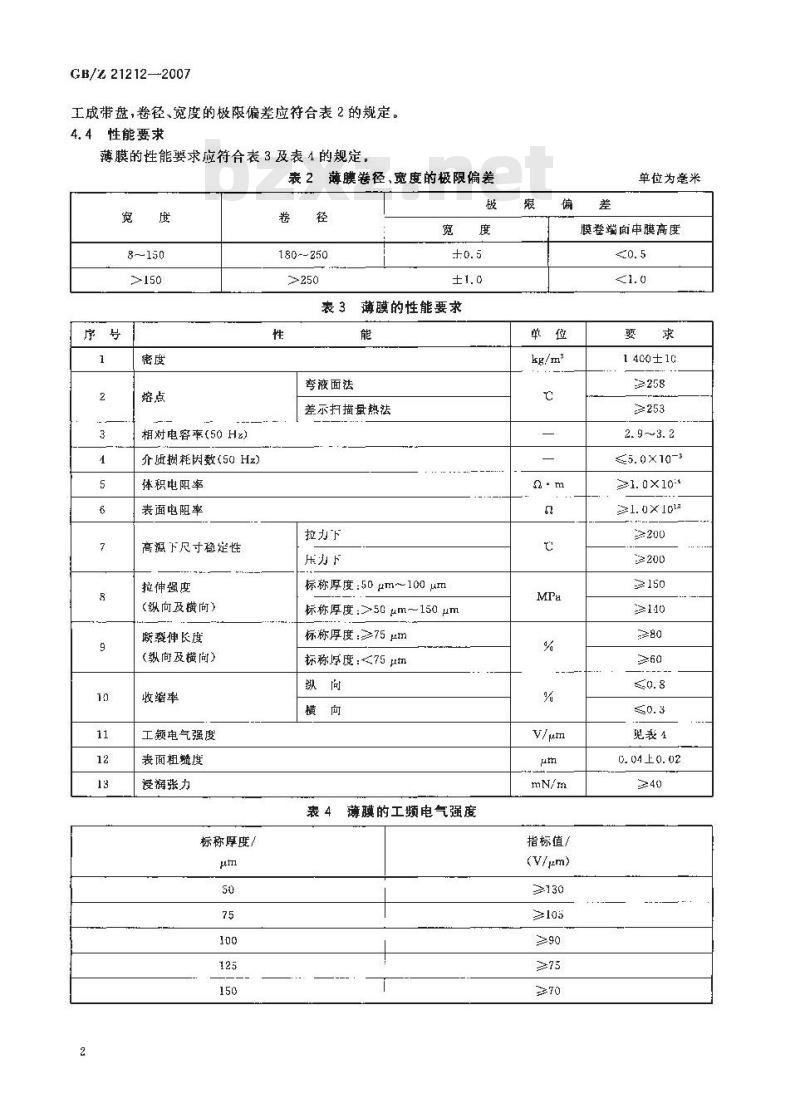

工成带盘，卷径、宽度的极限偏差应符合表2的规定。4.4性能要求
薄膜的性能要求应符合表3及表4的规定表 2薄膜卷径、宽度的极限偏差宽度
相对电容率(50 Hz)
介质损耗因数(50Hz)
体积电阳率
表面电阻率
高下尺寸稳定性
拉伸强度
（纵向及横向）
断裂伸长度
(纵向及横向）
工额电气强度
表面粗度
浸润张力
标称厚度/
180--250
表3薄膜的性能要求
李液面法
差示扫描量热法
拉力下
标称厚度：50μm~100μrm
标称厚度：50μm~150μm
标称厚度：≥75μm
标称厚度：≤75um
薄膜的工频电气强度
指标值/
(V/μm)
≥10s
单位为旁米
膜卷端面串膜高度
14c0±1℃
≥258
≥253
2.9~～3. 2
5.0×10-8
1.0×10:4
1. 0×1ol3
≥200
≥150
兜表4
0.04上0.02
5试验方法
5.1取样、预处理条件和试验条件按 GB/T 13541 -1992 第 3 章进行,5.2外观、膜卷及管芯
用眼晴观察及于感来评定薄膜外观、膜卷及管芯5.3厚度
按GB/T135411992中4.1.1进行。5.4长度
用计米器测量：
5.5卷径及宽度
用游标卡尺进行测最。
5.6密度
GB/Z 21212—2007
按GB/T13541一1992篇5章进行，采用浮沉法或密度梯度杜法进行测试，浸溃液采用碘化钾的水溶液，瑕一个测试值的中值为试验结果，5.7熔点
5.7.1弯液面法
按/T13541--1992中第8亲进行。5.7.2差示扫描热(DSC)法
按IEC61074：1999的规定进行，温速率10℃/tnin。5.8相对电容率和介质损耗因数
按GB/T13541-1992中17.1进行.试验时施加在试样上的交流电场强度不大丁10 V/μm。试样数为个，瑕三个测试值的中值为试验结果。5.9体积电阻率
按GB/T13541-1992中16.1进行，试验电压1C0V十10V.电化时间为2min。试样数为三个，取一个测试值的中值为试验结果。5.10表面电阻率
按G13/T【35111992的第15章进行，试验电压100V上10V电化时间为2min，试样数为三个，取三个测试值的中值为试验结果，5.11高温下尺寸稳定性
5.11.1拉力下尺寸稳定性
按GB/T13541—1992的第23章进行，5. 11.2压力下尺寸稳定性
按CB/T13541--1992的第24章行，5.12拉伸强度和断裂伸长率
按（B/T13541-1992的第11章进行5.13收缩率
按GI3/T135411992的第22章进行，试验条件为：温度150士2℃，时间30min5.14工频电气强度
按GB/T 13541--1992中18.1进行,采用直径为 6 mm的电极系统，对厚度≤100μm的薄膜应在空气中试验，对厚度100μm的薄膜应在变压器油中试验，升压速度为500V/s取10次试验的算术半均值作为试验结果。
GB/Z21212—2007
5.15表面粗糙度
5.15.1测试原理
薄膜表面存在微小的凹凸不平的表面，利用仪器的触针（或探头)在薄膜表面移动，从而测出薄膜的表面粗糙度 Ra。
5.15.2试验仪器和用品
）能满足薄膜试样的平均粗精度测试范围及精度要求的表面粗糙度谢试仪器均可使用，仪器误差不人于±10%。
b）丙酮少许及端部包有脱脂棉花的棉签。5.15.3试样制备
从样品上纵、横问各取三块试样，其尺寸以能完全覆盖与仪器配套的测试小面为准。试样表面必须洁净，无损伤、褶皱。
5. 15. 4试验步骤
用棉签蘸上丙清洗仪器的测试平面。将试样放在仪器的题试平面上，试样要完全贴紧平面，无气泡存在。试样的被测试面朝向测试指针，读出3块试样纵、横问各六个Ra 的数值。5.15.5结果的计算与表示
薄膜的表而粗糙度以三个试样的六个Ra的算术平均值表示，单位为μm。5.16浸润张力
按GB/T13541—1992的第10章进行。6检验规则
6.1在同一设备上采用同一批树脂、同--艺条件连续生产的同一厚度规格薄膜产品为一批。每批产品均应进行出厂检验，出检验项目为第4章中4.1、4.3及表3中8项～11项，产品外观、接头数及宽度应逐卷进行检验，具他项目为型式检验项目。6.2每批产品任一卷原幅宽薄膜进行检验。6.3其他接GB/T13542：1992中第6章进行。7标志、包装、运输和贮存
产品自出厂之日起，贮存期为18个月，其他按GB/T13542一1992第7章进行。版权专有侵权必究
