【国家标准(GB)】 电能表外形和安装尺寸

17.220.20

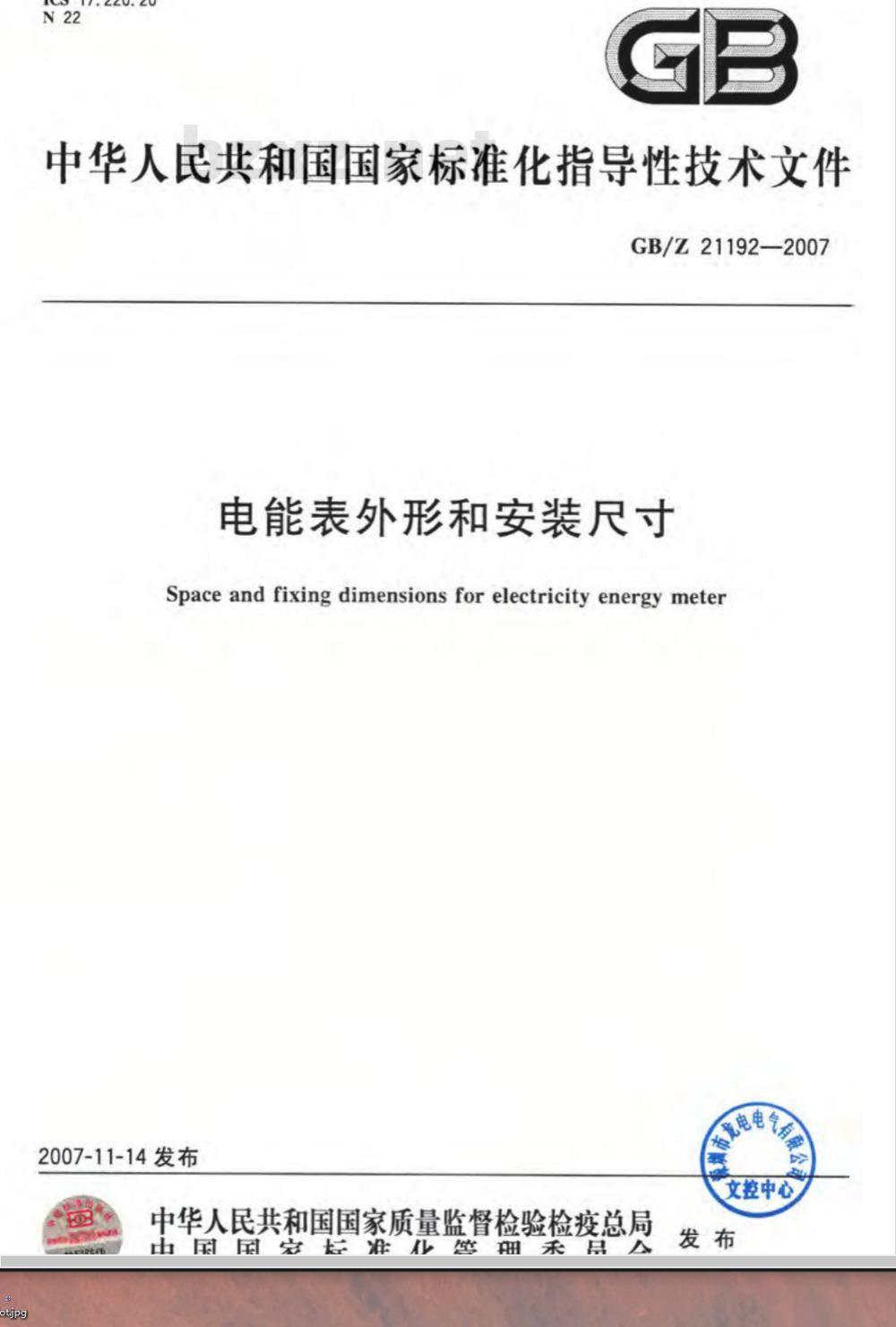

中华人民共和国国家标准化指导性技术文件GB/Z21192—2007
电能表外形和安装尺寸
Space and fixing dimensions for electricity energy meter电电
2007-11-14发布
文控中心
中华人民共和国国家质量监督检验检疫总局中国家准化管油禾品
GB/Z21192—2007

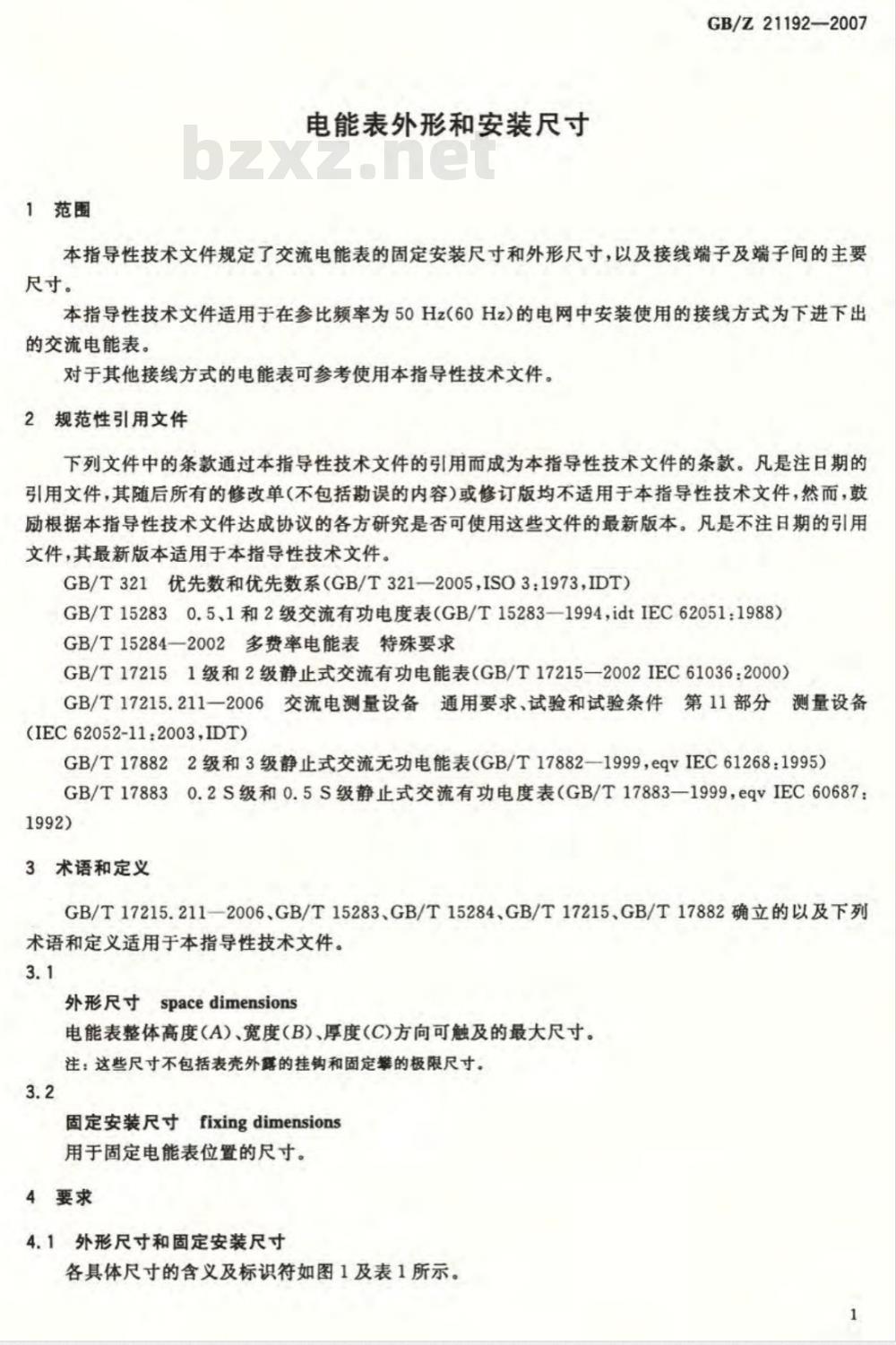

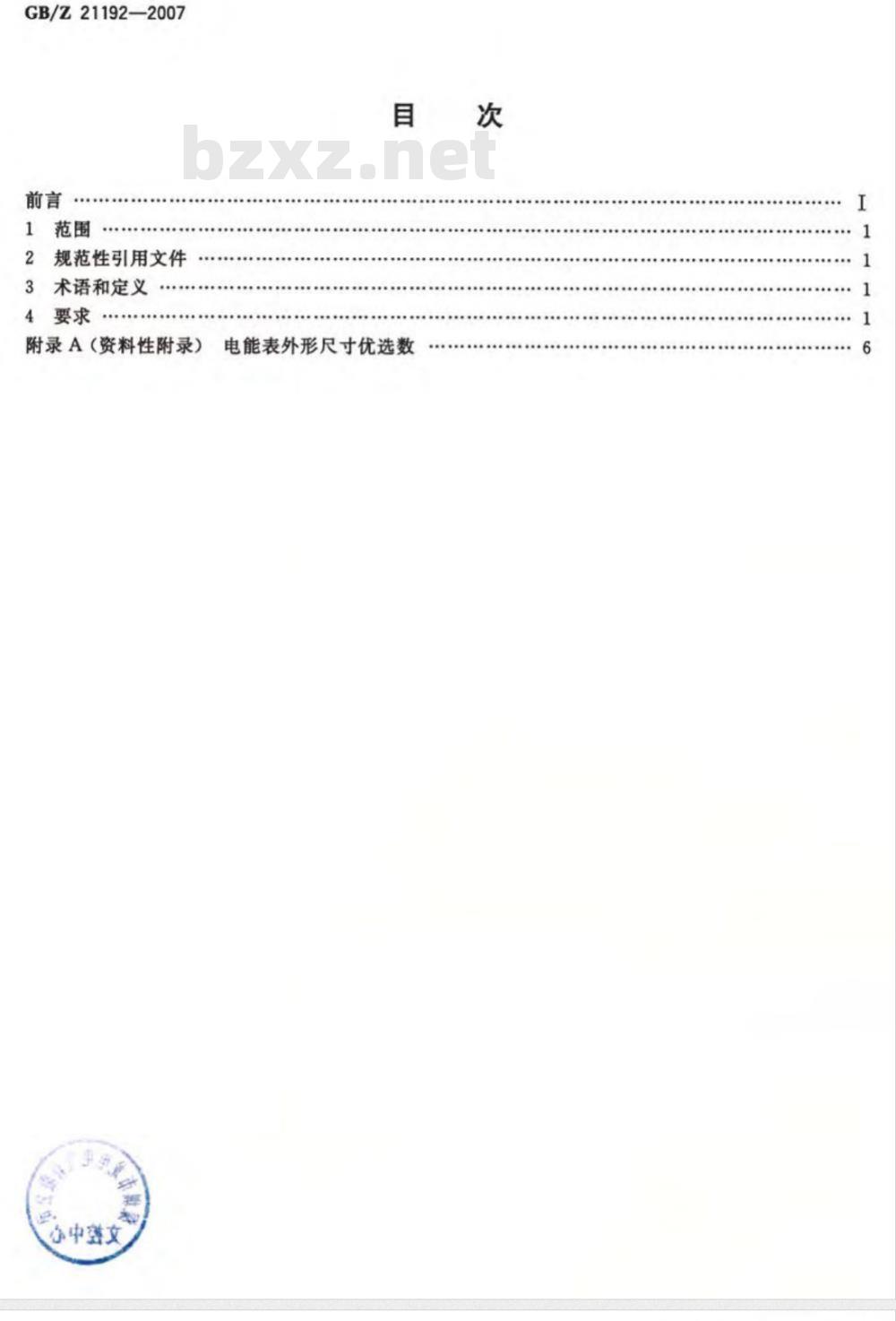

1范围
2规范性引用文件
3术语和定义
4要求
附录A（资料性附录）
心中建文
电能表外形尺寸优选数
GB/Z21192—2007

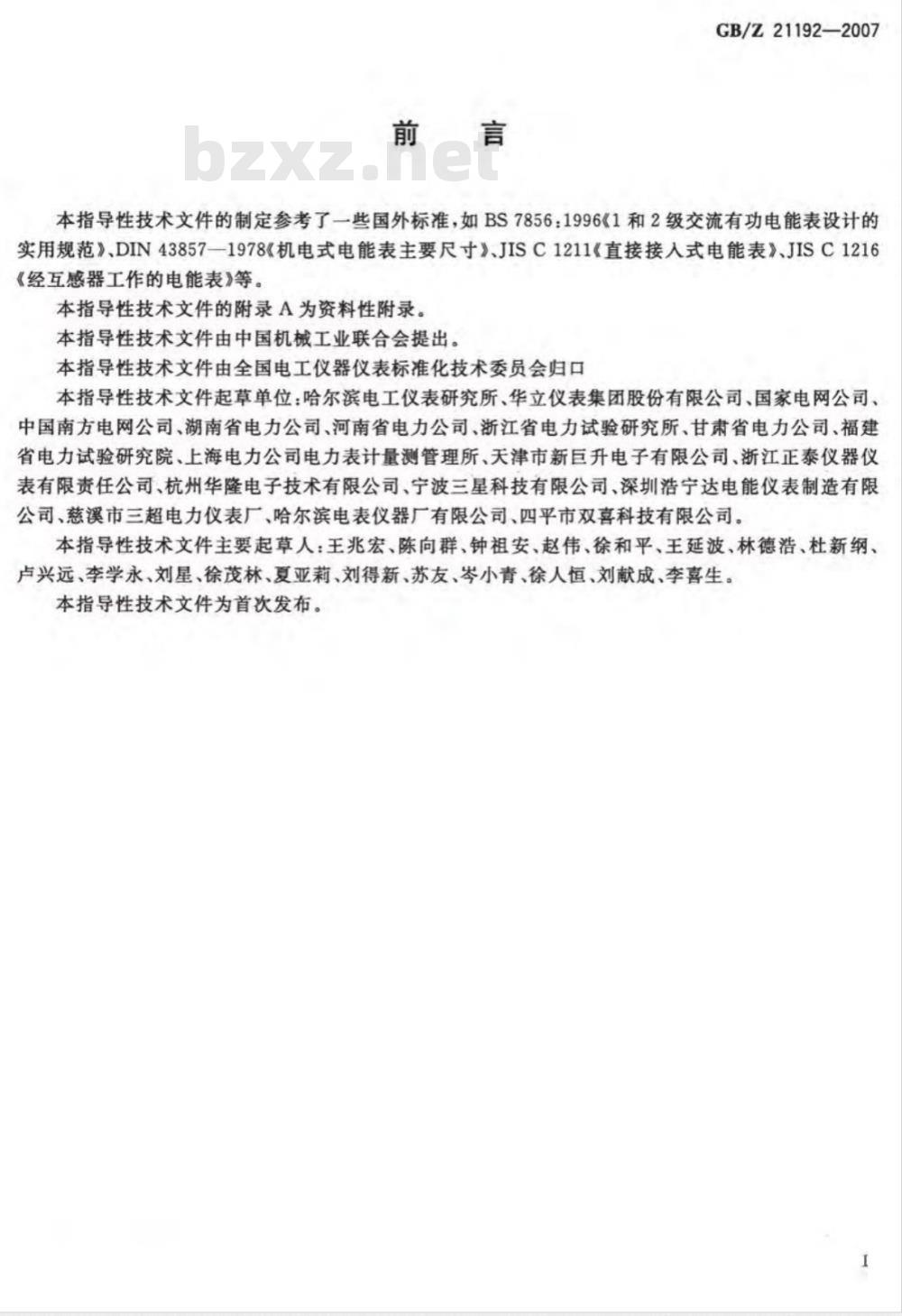

本指导性技术文件的制定参考了一些国外标准，如BS7856：1996《1和2级交流有功电能表设计的实用规范》、DIN43857—1978《机电式电能表主要尺寸》、JISC1211《直接接人式电能表》、JISC1216《经互感器工作的电能表》等。本指导性技术文件的附录A为资料性附录。本指导性技术文件由中国机械工业联合会提出。本指导性技术文件由全国电工仪器仪表标准化技术委员会归口本指导性技术文件起草单位：哈尔滨电工仪表研究所、华立仪表集团股份有限公司、国家电网公司、中国南方电网公司、湖南省电力公司、河南省电力公司、浙江省电力试验研究所、甘肃省电力公司、福建省电力试验研究院、上海电力公司电力表计量测管理所、天津市新巨升电子有限公司、浙江正泰仪器仪表有限责任公司、杭州华隆电子技术有限公司、宁波三星科技有限公司、深圳浩宁达电能仪表制造有限公司、慈溪市三超电力仪表厂、哈尔滨电表仪器厂有限公司、四平市双喜科技有限公司。本指导性技术文件主要起草人：王兆宏、陈向群、钟祖安、赵伟、徐和平、王延波、林德浩、杜新纲、卢兴远、李学永、刘星、徐茂林、夏亚莉、刘得新、苏友、岑小青、徐人恒、刘献成、李喜生。本指导性技术文件为首次发布。1范围
电能表外形和安装尺寸
GB/Z21192—2007
本指导性技术文件规定了交流电能表的固定安装尺寸和外形尺寸，以及接线端子及端子间的主要尺寸。免费标准下载网bzxz
本指导性技术文件适用于在参比频率为50Hz（60Hz）的电网中安装使用的接线方式为下进下出的交流电能表。
对于其他接线方式的电能表可参考使用本指导性技术文件。2规范性引用文件
下列文件中的条款通过本指导性技术文件的引用而成为本指导性技术文件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导性技术文件，然而，鼓励根据本指导性技术文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本指导性技术文件。GB/T321优先数和优先数系（GB/T321—2005，ISO3：1973IDT）GB/T152830.5、1和2级交流有功电度表（GB/T15283—1994,idtIEC62051:1988）GB/T15284—2002多费率电能表特殊要求GB/T172151级和2级静止式交流有功电能表（GB/T17215—2002IEC61036：2000）GB/T17215.211一2006交流电测量设备通用要求、试验和试验条件第11部分测量设备(IEC62052-11:2003,IDT)
GB/T178822级和3级静止式交流无功电能表（GB/T17882—1999，eqvIEC61268：1995）GB/T178830.2S级和0.5S级静止式交流有功电度表（GB/T17883—1999，eqvIEC60687：1992)
3术语和定义
GB/T17215.211—2006、GB/T15283、GB/T15284、GB/T17215、GB/T17882确立的以及下列术语和定义适用于本指导性技术文件。3.1
外形尺寸spacedimensions
电能表整体高度（A）、宽度（B）、厚度（C)方向可触及的最大尺寸。注：这些尺寸不包括表壳外露的挂钩和固定攀的极限尺寸。3.2
固定安装尺寸fixingdimensions用于固定电能表位置的尺寸。
4要求
4.1外形尺寸和固定安装尺寸
各具体尺寸的含义及标识符如图1及表1所示。GB/Z21192—2007
下安装孔
标识符（见图1~图
垂直距离
上安装孔
下安装孔
电能表的安装尺
补形和安装尺寸图
电能表下端的垂直距离
我之间距离
两个下
相间接线端子中心线之间距离
辅助接线端子中心线之间距离
电压接线端子内孔直径
电流接线端子中心距
电流接线端子内孔直径
接线端子中心线至电能表安装平面的距离辅助接线端子内孔直径
安装孔的直径
零线端子中心线之间距离
接线端子的下固紧螺钉中心线到上固紧螺钉中心线距离
端子盖与接线螺钉间的距离
1中未标主；
包括挂表钩
不含端缸盖和下部安装耳
仅适用于经互感器接人式
图1中未标注
固定安装尺寸
电能表的固定安装尺寸应符合表2的规定表2电能表固定安装尺寸
电能表类别
安装尺寸D×F
安装孔直径N
单相电能表
130×90
所列尺寸为公称尺寸，其允许公差为士1mm；如安装方式采用二点固定的,其安装尺寸为 D或 FCHINA
4.1.2外形尺寸
电能表的外形尺寸
的规定。
外形尺寸
推荐的外开
接线端子
4.2.1尺寸
系列见附录
及相互间位量
140×105
GB/Z21192—2007
单位为毫米
三相电能表
220×130
电能表外形尺寸
≤155
240×150
单位为毫米
三相电能表
≤300
径及相互间位置的尺寸如图2～图4所示，并应符合表的规定。电能表接线
图2单相二线直接接入式端子孔径及相互间位置尺寸示意图3
GB/Z21192—2007
三相经互
寸宗意图
三相直接接入式电能表端子孔径及相互间位置尺寸示意图各部位尺寸代号
表4电能表接线端子孔径及相互间位置尺寸单相二线电能表
直接接入式
如零线端子采用一个接线孔的，则T=0。b
GB/Z21192—2007
单位为毫米
三相电能表
直接接人式
≤40A
经互感器工作
如采用绝缘栅，则可不受此规定的尺寸限制，但应符合GB/T17215.211一2006中有关间隙和爬电距离的规定。4.2.2要求
电能表端子除应符合GB/T17215.2112006、GB/T15283、GB/T17215、GB/T17882GB/T17883的相关规定外，还应符合下列要求：a)
端子孔应能容纳至少18mm长去掉绝缘的导线；b)
端子孔直径尺寸的确定应根据电能表所能承载的最大电流接通的电缆线径确定，并留有一定余度；
每个接线端子应配用两个接线螺钉；d)
接线螺钉直径在电能表Ix≤40A时，应不小于M4，m>40A时，应不小于M6；端子盖与接线螺钉头部间的距离Z在任何位置应不小于3mm；e)
f）对经互感器接人式电能表其电流端子和电压端子应有明显的区别。4.3辅助端子
辅助端子间的中心距和孔径应符合表4的规定。其在端子盒中的位置应符合相关标准的规定或根据实际使用需要确定。
GB/Z21192—2007
A.1单相电能表
附录A
（资料性附录）
电能表外形尺寸优选数
单相电能表的外形尺寸优选数见表A,1。表A.1单相电能表的外形尺寸优选数高(A)
宽(B)
厚(C)
A.2三相电能表
三相电能表的外形尺寸优选数见表A.2。140、150、160、167、180
100、112、118、125、132、14050、56、63、71、80110/120
三相电能表的外形尺寸优选数
高(A)
宽(B)
厚(C)
224、238、250、265、290、300140、150、160、170、175、18071、80、85、92、95/100、125/140单位为毫米
单位为毫米
如有必要需采用上列表中以外更大或更小的数字，应按GB/T321表1中R20或R40系列的两端延伸数字。
