【国家计量标准(JJ)】 血压计和血压表检定规程

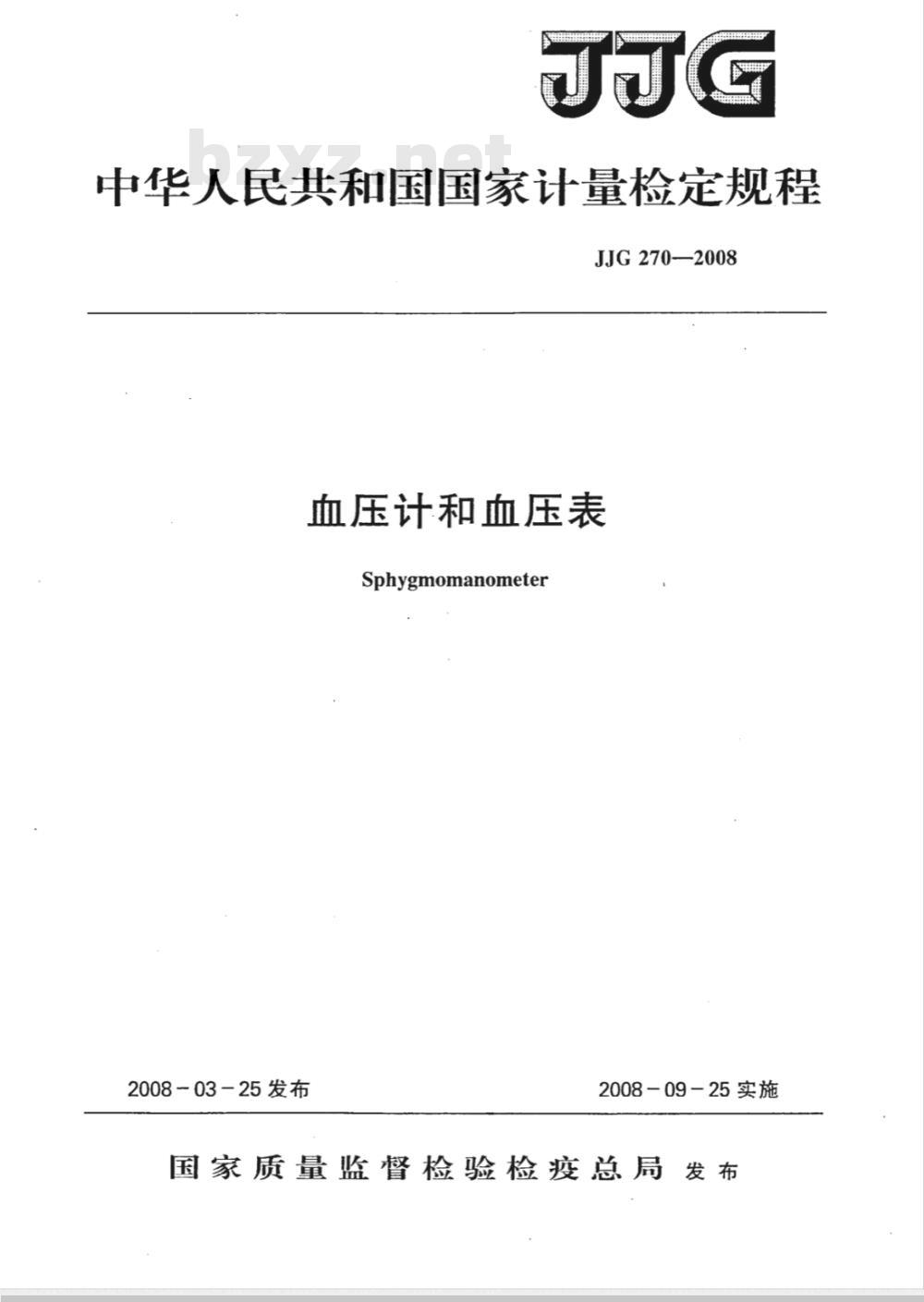

中华人民共和国国家计量检定规程JJG270—2008
血压计和血压表
Sphygmomanometer
2008-03-25发布
2008-09-25实施
国家质量监督检验检疫总局
JJG270—2008

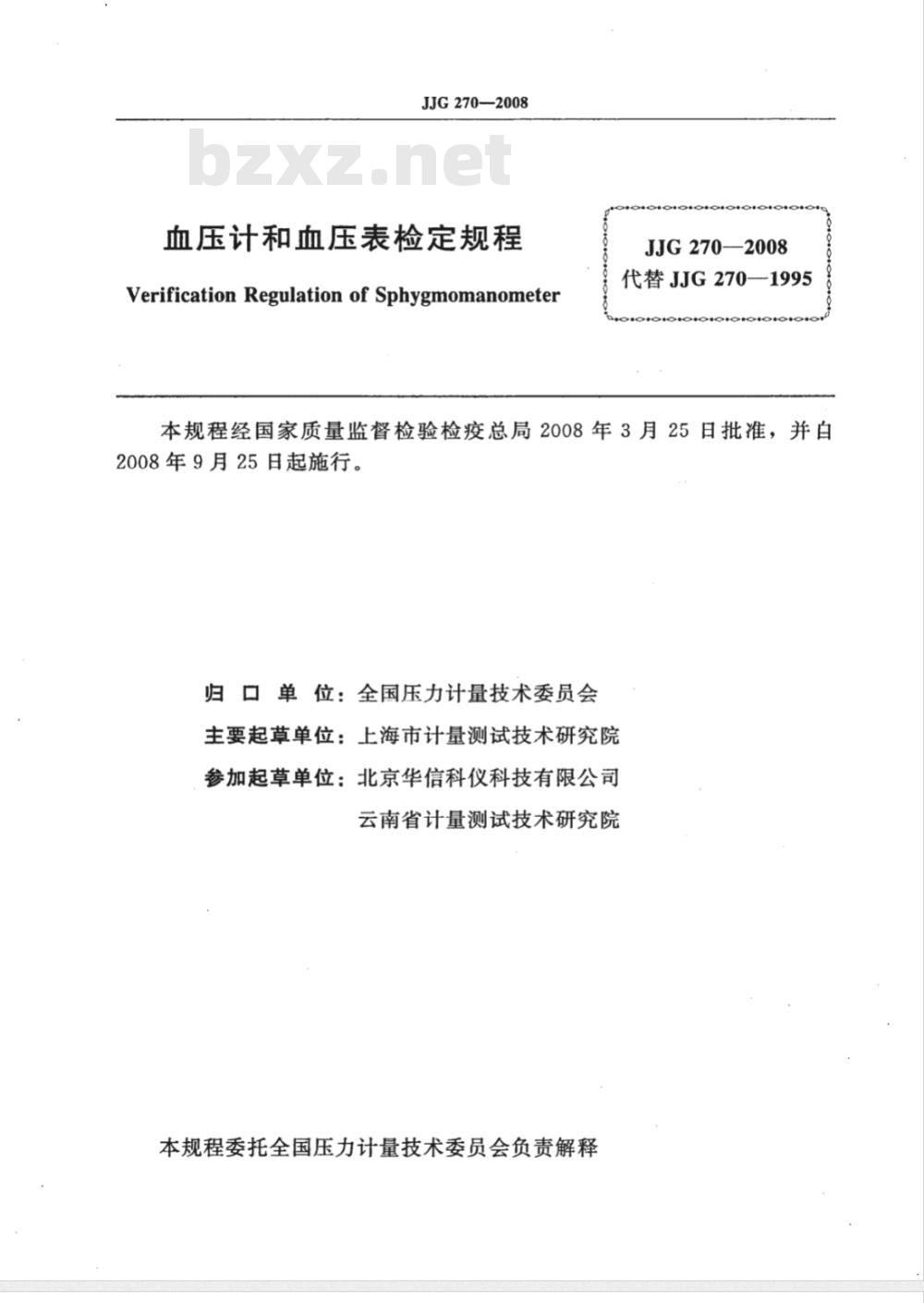

血压计和血压表检定规程
VerificationRegulationofSphygmomanometerJJG270-—2008
代替JJG270—1995
本规程经国家质量监督检验检疫总局2008年3月25日批准，并白2008年9月25日起施行。
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：北京华信科仪科技有限公司云南省计量测试技术研究院

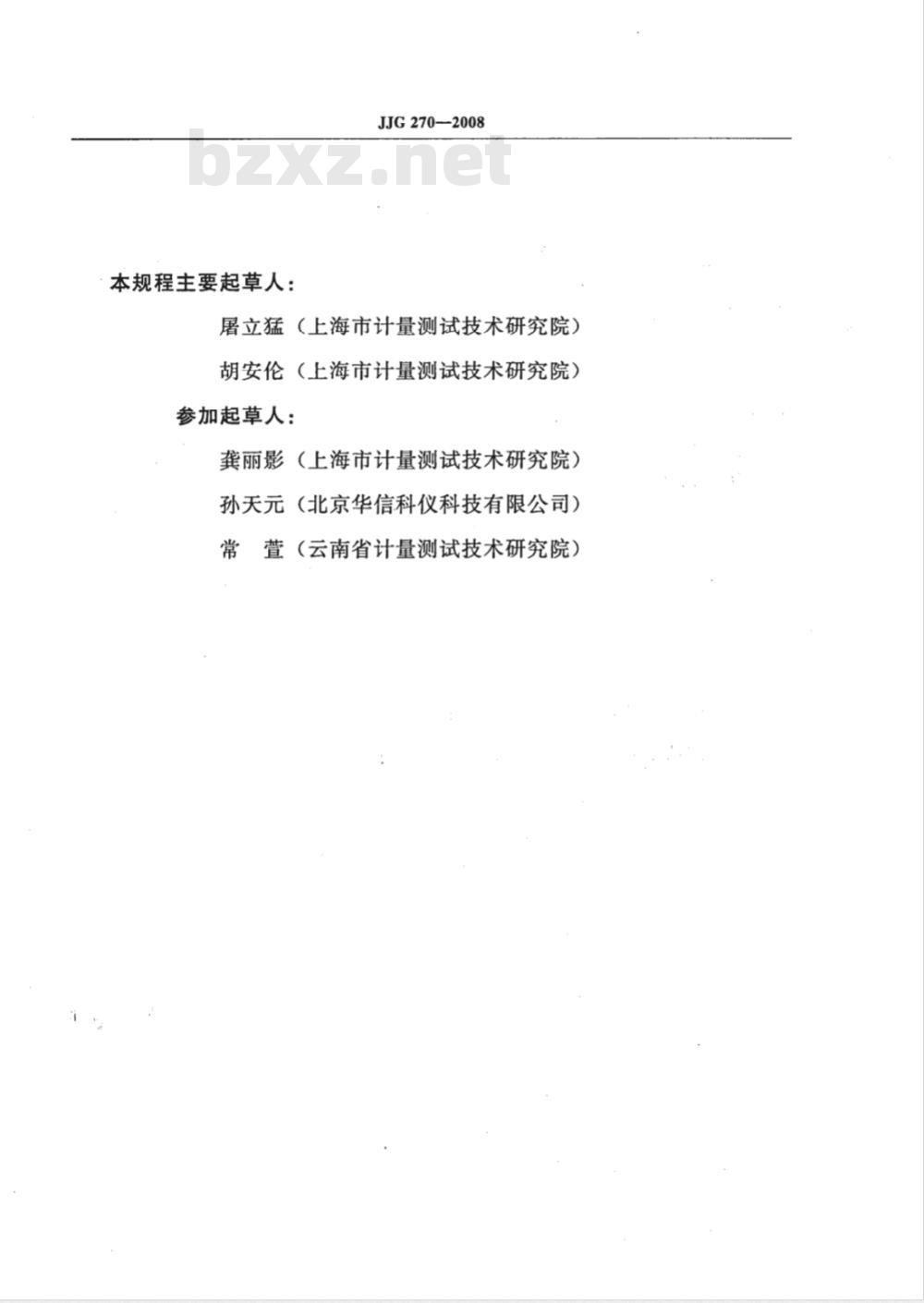

本规程委托全国压力计量技术委员会负责解释本规程主要起草人：
JJG270—2008
屠立猛（上海市计量测试技术研究院）胡安伦（上海市计量测试技术研究院）参加起草人：
龚丽影（上海市计量测试技术研究院）孙天元（北京华信科仪科技有限公司）常萱（云南省计量测试技术研究院）1范围·

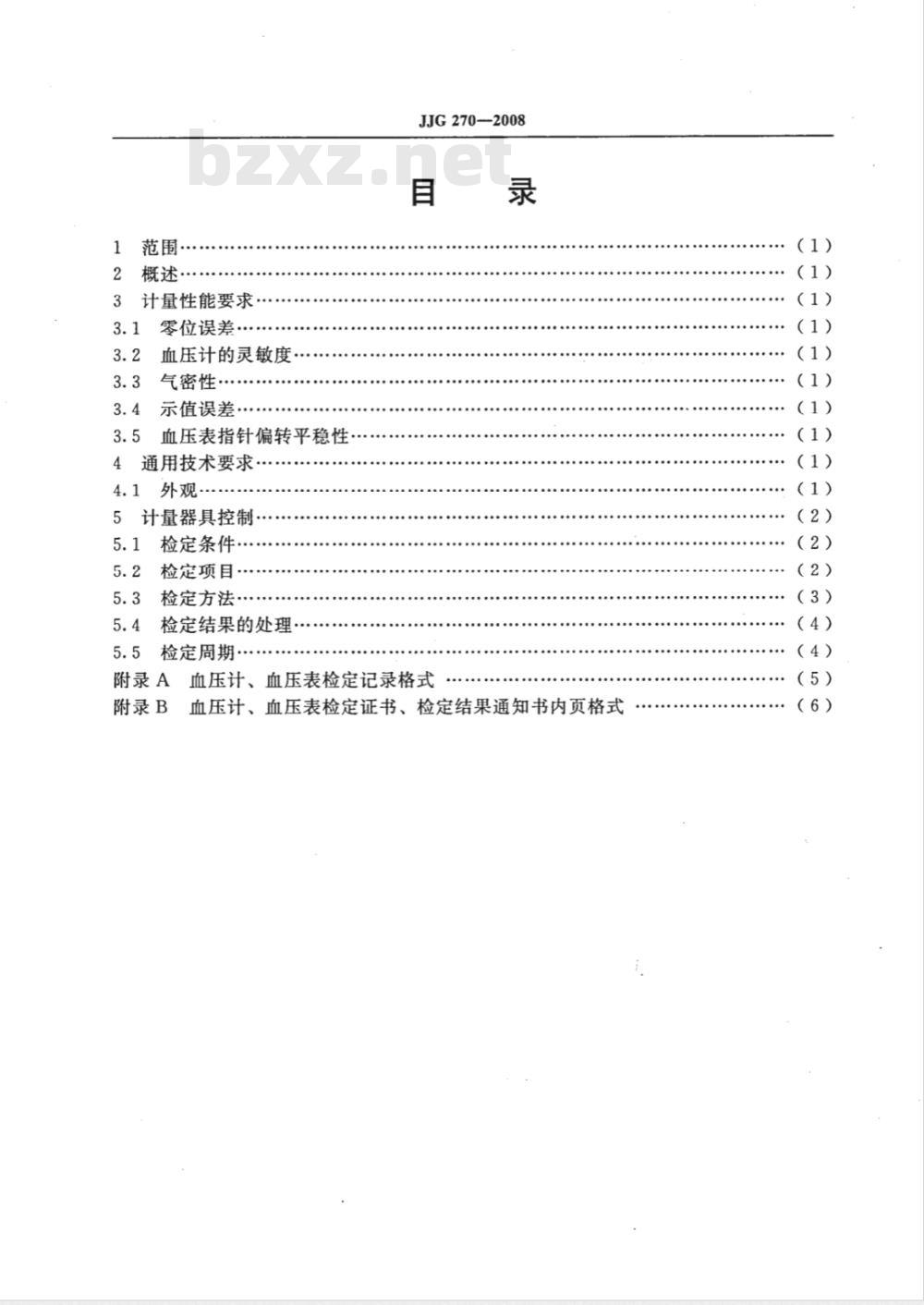

计量性能要求
零位误差
血压计的灵敏度
气密性
示值误差，
3.5血压表指针偏转平稳性：
4通用技术要求
5计量器具控制·
检定条件
检定项目…
检定方法
检定结果的处理
检定周期
JJG270—2008
附录A血压计、血压表检定记录格式附录B
血压计、血压表检定证书、检定结果通知书内页格式(1)
（1）
（2）
（3）
（5）

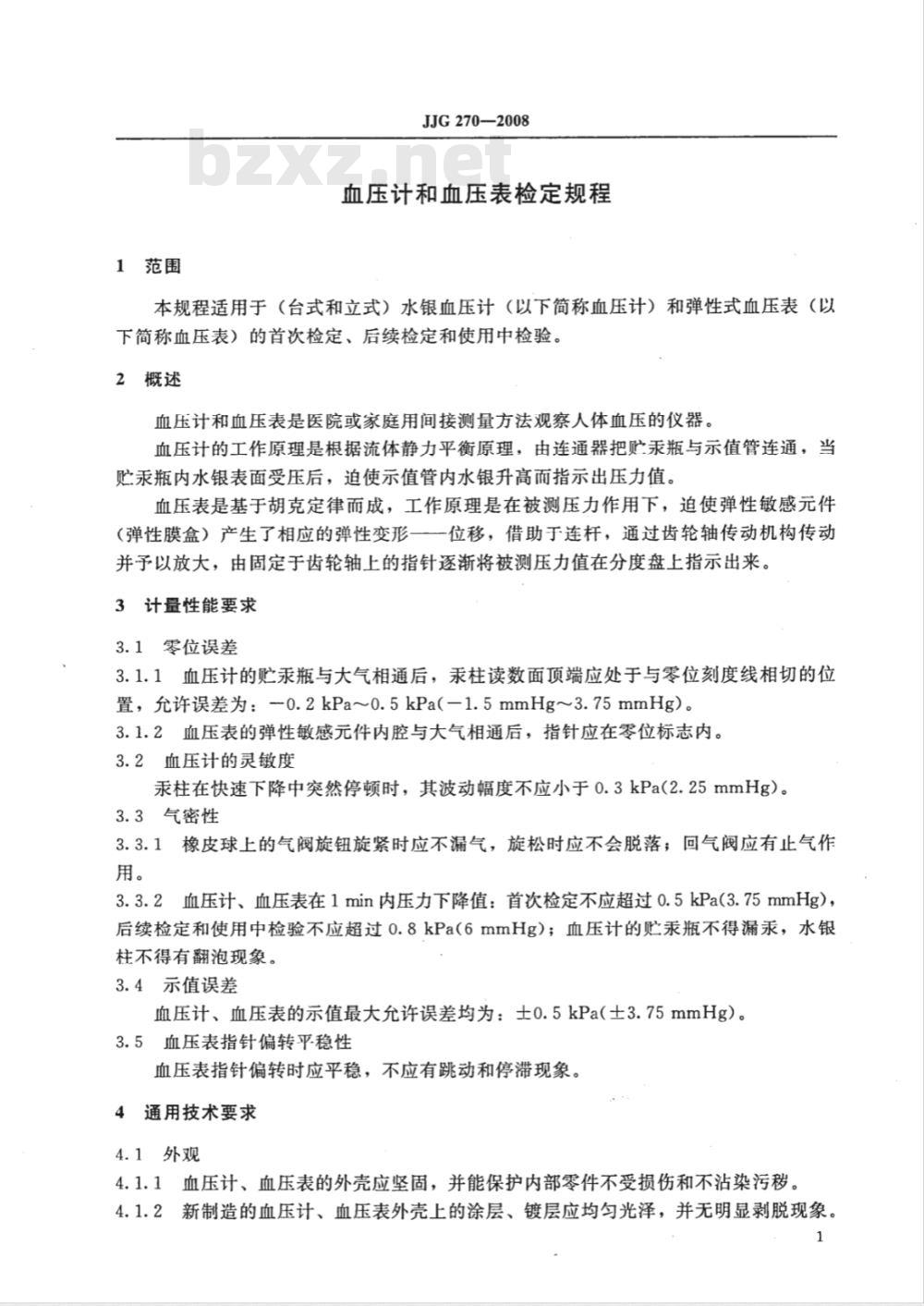

1范围
JJG270—2008
血压计和血压表检定规程
本规程适用于（台式和立式）水银血压计（以下简称血压计）和弹性式血压表（以下简称血压表）的首次检定、后续检定和使用中检验。2概述
血压计和血压表是医院或家庭用间接测量方法观察人体血压的仪器。血压计的工作原理是根据流体静力平衡原理，由连通器把贮汞瓶与示值管连通，当贮汞瓶内水银表面受压后，迫使示值管内水银升高面指示出压力值。血压表是基于胡克定律而成，工作原理是在被测压力作用下，迫使弹性敏感元件（弹性膜盒）产生了相应的弹性变形一一位移，借助于连杆，通过齿轮轴传动机构传动并予以放大，由固定于齿轮轴上的指针逐渐将被测压力值在分度盘上指示出来。3计量性能要求
3.1零位误差
3.1.1血压计的贮汞瓶与大气相通后，汞柱读数面顶端应处于与零位刻度线相切的位置，允许误差为：0.2kPa~0.5kPa(-1.5mmHg~3.75mmHg)。3.1.2血压表的弹性敏感元件内腔与大气相通后，指针应在零位标志内。3.2血压计的灵敏度
汞柱在快速下降中突然停顿时，其波动幅度不应小于0.3kPa(2.25mmHg）。3.3气密性
3.3.1橡皮球上的气阀旋钮旋紧时应不漏气，旋松时应不会脱落；回气阀应有止气作用。
3.3.2血压计、血压表在1min内压力下降值：首次检定不应超过0.5kPa(3.75mmHg），后续检定和使用中检验不应超过0.8kPa(6mmHg)；血压计的贮汞瓶不得漏汞，水银柱不得有翻泡现象。
3.4示值误差
血压计、血压表的示值最大允许误差均为：士0.5kPa（士3.75mmHg）。3.5血压表指针偏转平稳性
血压表指针偏转时应平稳，不应有跳动和停滞现象。4通用技术要求
4.1外观
4.1.1血压计、血压表的外壳应坚固，并能保护内部零件不受损伤和不沾染污移。4.1.2新制造的血压计、血压表外壳上的涂层、镀层应均匀光泽，并无明显剥脱现象。1
JJG270—2008
4.1.3血压计、血压表在适当的位置上应有产品名称、制造厂名或商标、制造计量器具许可证标志和编号、计量单位、产品编号、生产年月，并清晰可辨。4.1.4血压计、血压表应具有以kPa和mmHg为计量单位的双刻度标度，其分度值分别为：0.5kPa和2mmHg，标度应正确、清晰。4.1.5血压计的水银示值管和血压表的表面应无色透明，其上不允许有明显妨碍读数的缺陷。
4.1.6台式血压计外壳上盖和底座应扣合可靠、开启灵活；上盖开足后，水银示值管应处于垂直位置。
4.1.7立式血压计在地面放置时应稳固；血压计计身门开启应灵活，受震时应无自行开启现象。
4.1.8血压计水银示值管中的水银柱读数面的宽度应大于3mm。4.1.9血压表的指针指示端应伸入外圈短刻线的1/3～2/3处，指针与刻度盘平面间的距离为(1~2)mm。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。5.1检定条件
5.1.1标准器
5.1.1.1血压计、血压表检定用压力标准器可在下列仪器中选择：a）弹性式压力计；
b）数字式压力计；
c).液体式压力计；
d）活塞式压力计。
5.1.1.2检定血压计、血压表的压力标准器的允许误差绝对值应不大于血压计、血压表允许误差绝对值的1/4。
5.1.2辅助设备
a）压力发生器；
b）三通管；
c）医用胶管；
d）秒表：分度值言
5.1.3检定环境条件
5.1.3.1环境温度
a）血压计：（20士10)℃；
b）血压表：（20士5）℃。
5.1.3.2相对湿度：不大于85%。5.2检定项目
血压计、血压表检定项目见表1。2
检定项目
零位误差
血压计的灵敏度
气密性
示值误差
血压表指针偏转平稳性
注：表中“+”表示应检项目，“5.3检定方法
5.3.1检定前的准备工作及要求
JJG270-2008
检定项目一览表
首次检定
表示可不检项目。
后续检定
血压计、血压表应在检定环境条件下放置2h以上方可进行检定。5.3.2外观检查
用目力观察。
5.3.3零位误差检查
在无臂带的条件下，使血压计、血压表与大气相通，用目力观察。5.3.4血压计的灵敏度检查
使用中检验
在无臂带的条件下，用压力发生器造压，使血压计示值升到38kPa（285mmHg）处，然后旋松气阀旋钮快速放气，使压力值降至32kPa～26kPa（240mmHg~196mmHg）范围内任一位置，快速关闭气阀旋钮，用目力观察汞柱波动值。5.3.5气密性检查
5.3.5.1橡皮球上的气阀旋钮和回气阀的检查用手感目测方法进行。5.3.5.2在臂带圈扎的条件下，用压力发生器造压，使血压计或血压表升压至38kPa（285mmHg），切断压力源停留2min，从第3min开始计算压力下降值。5.3.6示值误差的检定
5.3.6.1检定设备的连接
用医用胶管和三通把被检血压计或血压表与压力标准器、压力发生器相连通，如图1所示。
医用橡胶管
压力传感器
三通管
血压计或血压表
压力发生器
检定设备连接示意图
检定点数和次数
JJG270—2008
血压计和血压表的检定点不得少于5个（不含零点），共进行两次降压检定，血压表以40kPa（300mmHg）为起始点，每隔8kPa(60mmHg）作为一个检定点进行降压检定，血压计允许以38kPa(285mmHg)为起始点进行降压检定，其他检定点与血压表相同。
5.3.6.3检定步骤及方法
a）第次降压检定
用压力发生器平稳加压，使血压计或血压表和标准器的压力值升高到最高检定点，然后以最高检定点为第一检定点，依次逐点进行降压检定，在每个检定点先对准标准器的示值，然后再从血压计或血压表上读取相应的压力值，读数应按分度值的1/5估读。b）第二次降压检定
第二次降压检定时，血压计的检定步骤和方法完全与a）相同。血压表在第二次降压检定前，应在最高检定点的压力值上保压1min，然后按a）的方法依次逐点进行降压检定。
5.3.6.4示值误差计算公式
式中：△一血压计或血压表的示值误差，kPa(mmHg)；p——各检定点血压计或血压表的示值，kPa(mmHg)；po各检定点压力标准器的示值，kPa(mmHg）。5.3.6.5零位误差复检
血压计或血压表两次降压检定后，使其通大气，然后对其零位误差进行复检。5.3.7血压表指针偏转平稳性检查在示值误差检定过程中，用目力观察。5.4检定结果的处理
经检定合格的血压计、血压表，出具检定证书；经检定不合格的血压计、血压表，出具检定结果通知书，并注明不合格项目。5.5检定周期
血压计和血压表的检定周期一般不超过半年。附录A
送检单位
制造单位
产品名称
型号规格
测量范围
产品编号
准确度等级bZxz.net
外观检查：
气密性检查：
指针平稳性：
标准器示值
检定结果：
检定员：
JJG270—2008
血压计、血压表检定记录格式
检定温度
检定地点
被检器
零位检查：
灵敏度检查：
检定数据、误差和结论
血压计(表）示值
第1次降压
日期：
第2次降压
相对湿度
标准器
示值误差
核验员：
kPa(mmHg)
允许误差
附录B
JJG270—2008
血压计、血压表检定证书、检定结果通知书内页格式检定证书内页格式
检定结果
外观：
零位：
血压计的灵敏度：
气密性：
示值误差：允许值：
血压表的指针偏转平稳性：
结论：
B.2检定结果通知书内页格式
实际最大值：
格式同上，另在结论中指出不合格项目和内容。中华人民共和国
国家计量检定规程
血压计和血压表
JJG270—2008
国家质量监督检验检疫总局发布中国计量出版社出版
北京和平里西街甲2号
邮政编码100013
电话（010)64275360
http://www.zgjl.com.cn
北京市迪鑫印刷厂印刷
新华书店北京发行所发行
版权所有不得翻印
880mmX1230mm
116开本
2008年5月第1版
印张0.75字数9千字
2008年5月第1次印剧
印数1-3000
统书号155026-2333
