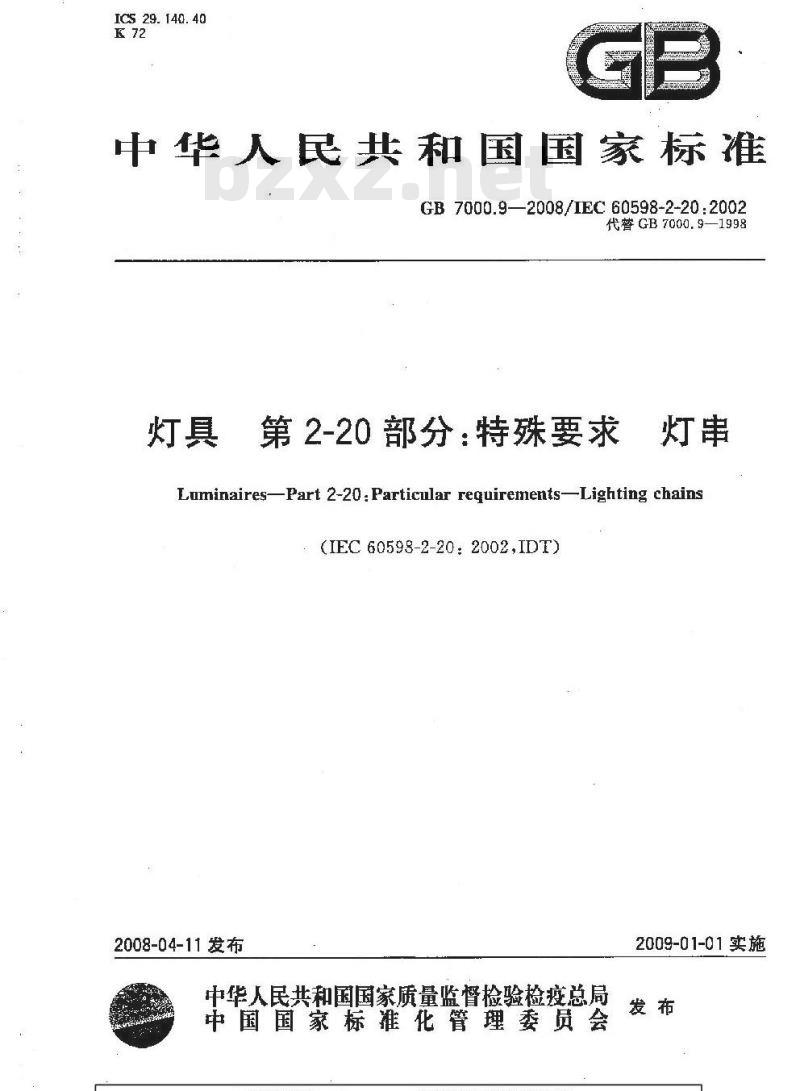

【国家标准(GB)】 灯具 第2-20部分：特殊要求 灯串

ICS 29. 140. 40
中华人民共和国国家标准
GB 7000.9—2008/IEC 60598-2-20:2002代替GB7000.9—1998
第2-20部分：特殊要求
Luminaires-Part 2-20 : Particular requirements-Lighting chains(IEC 60598-2-20: 2002,IDT)
2008-04-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

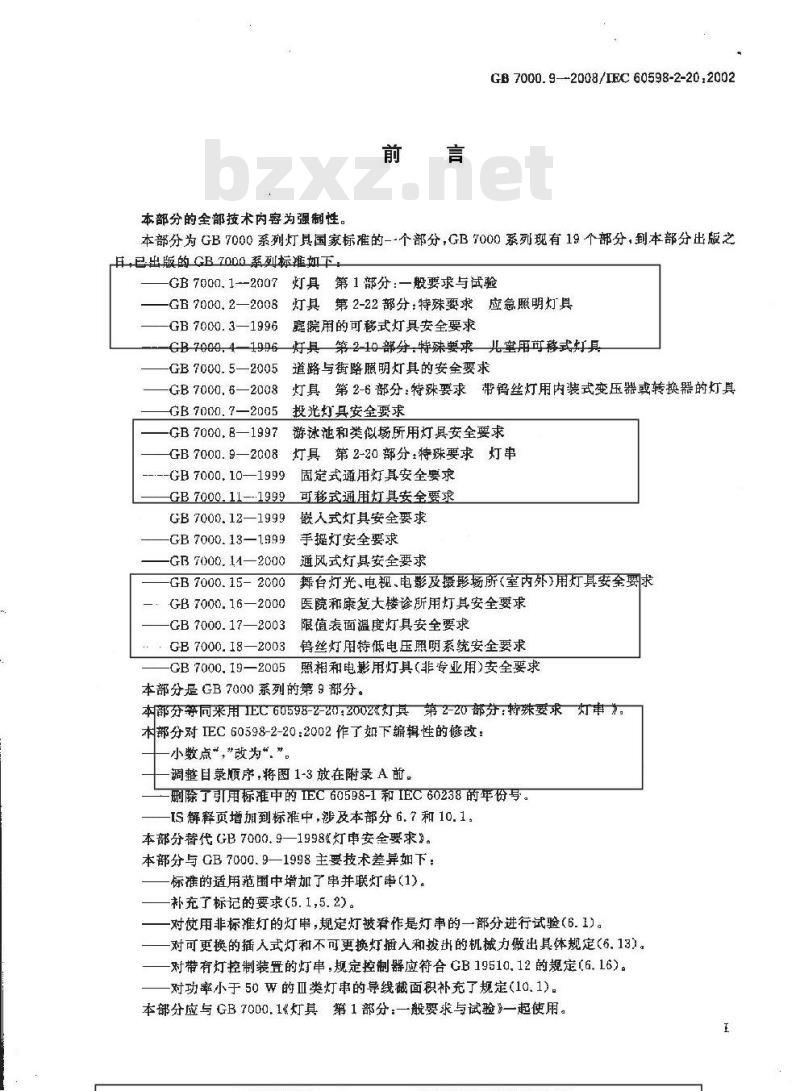

本部分的全部技术内容为强制性。前言
GB 7000.9—-2008/IEC 60598-2-20.2002本部分为GB7000系列灯具国家标准的-个部分，GB7000系列现有19个部分，到本部分出版之月，已出版的GB7000系列标准如下GB 7000.1--2007
灯具第1部分：一般要求与试验
GB7000.2—2008灯具第2-22部分：特殊要求应急照明灯具-GB7000.3—1996庭院用的可移式灯具安全要求CB7000.41996好具第2-10部分.特殊要求儿童用可移式灯具GB 7000. 52005
道路与街路照明灯具的安全要求灯具第2-6部分：特殊要求带丝灯用内装式变压器或转换器的灯具GB 7000. 6—2008
GB 7000. 7—2005
GB 7000, 8—1997
GB 7000.9—2008
-GB 7000. 10—1999
GB 7000. 11--1999
GB 7000.12—1999
GB7000.13—1999
GB 7000. 11—2000
GB 7000.15- 2000
GB 7000.16—2000
投光灯具安全要求
游泳池和类似场所用灯具安全要求灯具第2-20部分：特殊要求灯串固定式通用灯真安全要求
可移式通用灯具安全要求
嵌人式灯具安全要求
手提灯安全要求
通风式灯具安全要求
舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求医院和康复大楼诊所用灯具安全要求GB 7000.172003
GB7000.18—2003
限值表面温度灯具安全要求
钨丝灯用特低电压照明系统安全要求GB7000.19—2005照相和电影用灯具（非专业用）安全要求本部分是GB7000系列的第9部分。本部分等同采用1EC60598-2-20：2002《灯其第2-20部分：特殊要求灯申》：本分对IEC60598-2-20:2002作了如下编辑性的修改：小数点\，\改为“”
调整目录顺序,将图 1-3 放在附录 A 前。刷除了引用标准中的IEC60598-1和IEC60238的年份号。IS解释页增加到标准中，涉及本部分6.7和10.1.本部分代GB7000.9—1998灯申安全要求3。本部分与 GB 7000.9—1998 主要技术差异如下：标谁的适用范围中增加了串并联灯串(1)。补充了标记的要求(5.1,5.2)。
对使用非标准灯的灯串，规定灯被窘作是灯串的一部分进行试验（6.1)。对可更换的插入式灯和不可更换灯插入和拨出的机械力做出其体规定（6.13)。对带有灯控制装置的灯串，规定控制应符合GB 19510.12的规定(6.16)。-对功率小于50 W的Ⅲ类灯串的导线截面积补充了规定(10.1)。本部分应与GB7000.1《灯其第1部分：一般要求与试验》一起使用。王
GB 7000. 9-—2008/IEC 60598-2-20:2002本部分的附录A是资料性附录。

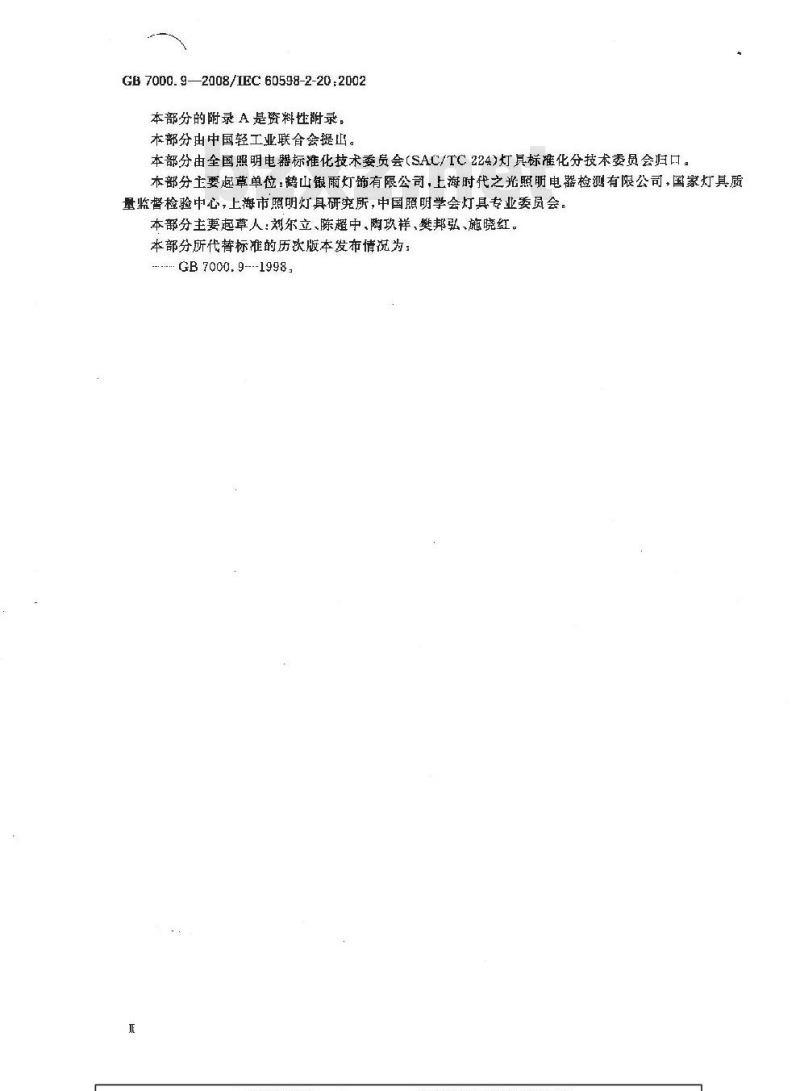

本部分由中国轻工业联合会提山。本部分由全国照明电器标准化技术委员会(SAC/TC224)灯其标准化分技术委员会归口。本部分土要起草单位：鹤山银雨灯饰有限公司，上海时代之光照明电器检测有限公司，国家灯具质量监督检验中心，上海市照明灯具研究所，中国照明学会灯具专业委员会。本部分主妻起草人：刘尔立、陈超中、陶玖祥、樊邦弘、施晓红。本部分所代替标准的历次版本发布情说为：GB7000.9---1998.

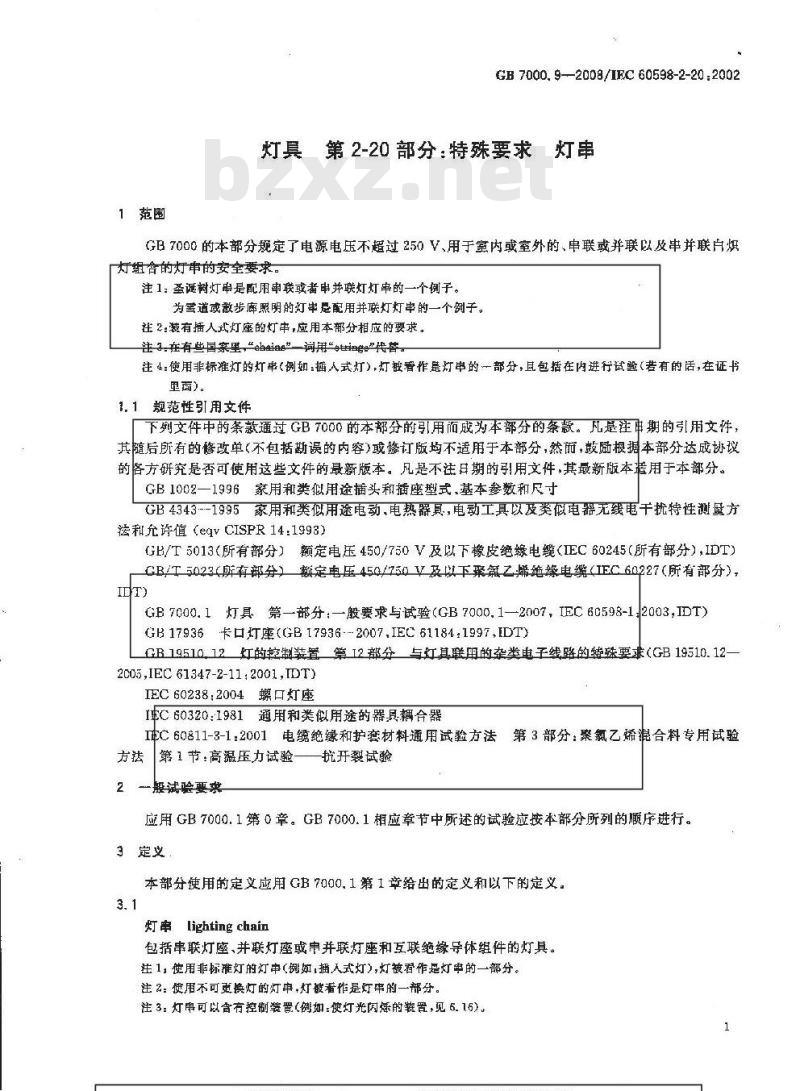

wm1范围
CB 7000.9--2008/1FC60598-2-20.2002灯第2-20部分：特殊要求灯串
GB7000的本部分规定了电源电压不超过250V、用于室内或室外的、申联或并联以及串并联自炽灯组合的灯申的安全要求。
注1：圣诞树灯串是配用申联或者申并联灯灯串的一个例子。为道或敌步廊照明的灯串是配用并联灯灯串的一个例子。往2:装有插人式灯座的灯串,应用本部分相应的要求。注 3:在有些国案里,\chaing\一词用\sttingo\代替。往4:使用非标准灯的灯串(例如:插人式灯),灯被看作是灯串的一部分,且包括在内进行试验(若有的活,在证卡里面）。
1.1规范性引用文件
下列文件中的条款通过GB7000的本部分的引用而成为本部分的条款。凡是注串期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然前，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本避用于本部分。GB 1002—1996家用和类似用途插头和插座型式,基本参数和尺寸GB4343--1995家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和许值（eqvCISPR14:1993）
GP/T5013（所有部分）额定电压450/750V及以下橡皮绝缘电缆（IEC60245（所有部分），IDT）CB/T5023（所有部分）额定电压450/750V及以下聚氟乙烯绝缘电缆（IEC60227（所有部分），T)
GB7000.1灯具第一部分：一股要求与试验（GB7000.1—2007，IEC60598-12003，IDT）GB 17936卡口灯座(GB 17936--2007.IEC 61184:1997,IDT)GB19510.12灯的控制装置第12部分与订真联的杂类电子线路的特殊要求（GB19510.12-2C05,IEC 61347-2-11:2001,IDT)IEC 60238:2004螺口灯座
IEC60320:1981通用和类似用途的器具合器IEC 60811-3-1:2001 电缥绝缘和护套材料通用试验方法第 3 部分：聚氯乙烯混合料专用试验方
第 1 节:高压力试验一
般试验要求
-抗开裂试验
应用GB7000.1第0章。GB7000.1相应章节中所述的试验应按本部分所列的顾序进行。3定义
本部分使用的定义应用 GB 7000.1第 1章给出的定义和以下的定义。3.1
灯串 lighting chain
包括串联灯座、并联灯座串并联焊灯座和互联绝缘导体组件的灯具，往1，使用非标准灯的灯申(例如,插人式灯),灯被看作是灯串的一部分。注2：使用不可更换灯的灯申,灯被看作是灯串的一部分。注 3:灯串可以含有控制装置(例如:使灯光闪炼的装,见 6. 16)。1
GB7000.9-—2008/IEC60598-2-20:20023.2

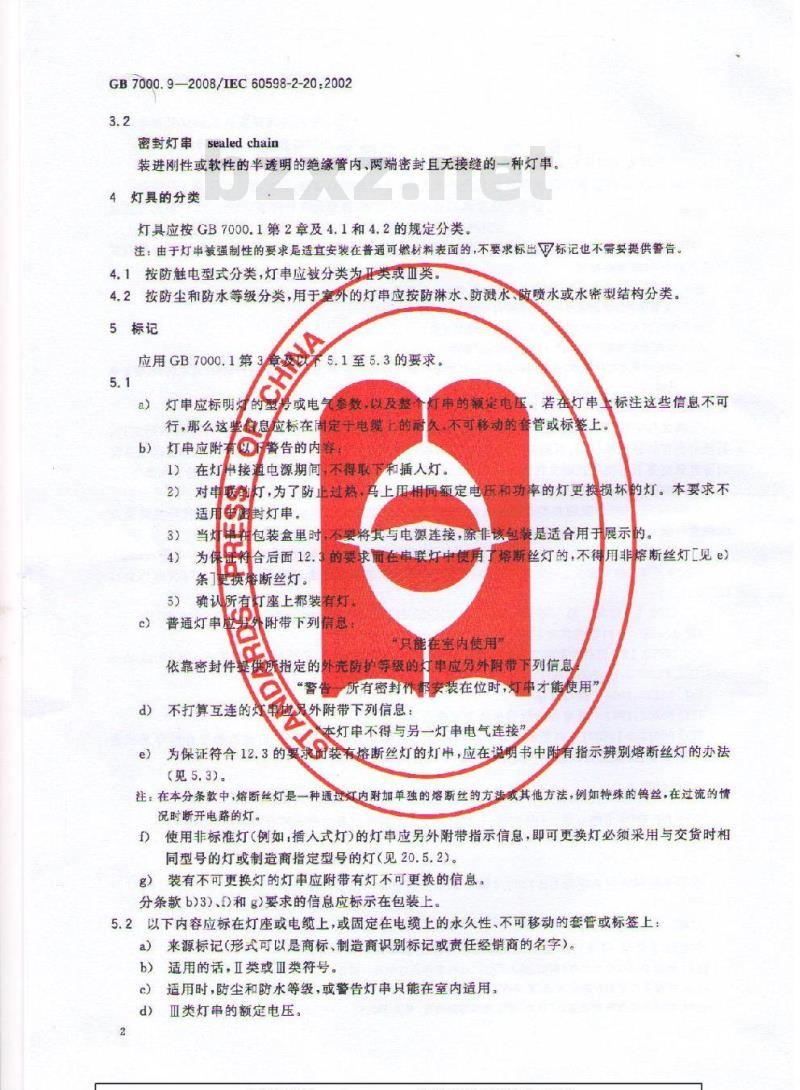

密封灯串sealed chain
装进刚性或软性的半透明的绝缘管内、两端密封且无接缝的一种灯串4灯具的分类
灯具应按GB7000.1第2章及4.1和4.2的规定分类。注：由于灯串被强制性的要求是适直安装在普通可燃材料表面的，不要求标出标记也不带要提供馨告。4.1按防触电型式分类，灯串应被分类为亚美或类。4.2按防尘和防水等级分类，用于室外的灯串应按防淋水、防溅水、防喷水或水密型结构分类。CHINA
5标记
5.1至5.3的要求。
应用GB7000.1第
气参数，以及整
a）灯串应标明炉
房或电气
灯电的额定电
行，那么这
灯串应附
台息应标在周定于电缆山的而
D普告的内
若在灯串上标注这些信息不可
不可移动的套管或标签上。
不得取
在灯中接通电源期间
和插人灯。
申的，为了防止过热
马上用相同额定电压和功率的灯更换损坏的灯。本要求不2)
封灯串。
包装盒里时
将其与电源连接，除非该包装是适合用于展示的。的要求而在串联灯中使用了塔断丝灯的，不得月非熔断丝灯【见e）合后面12.8
更换熔断丝灯。
确认所有订座上都装有灯
D随带下列信息
普通灯串
“只能在室内使用”
依靠密封件是供指定的外光防护等级的灯中应另外附带下列信息警
所有密封价
不打算互连的灯甲外附带下列信息：4
装在位时，
中才能使用”
本灯中不得与另一灯串电气连接为保证符合 12. 3 的的数者能断丝对好的灯中,应在建病书中胰有指示辨别增断丝灯的办法e)
（见5.3）。
注：在本分条款中，熔断丝灯是一种通过灯内附加单独的熔断丝的方法或其他方法，例如特殊的钨丝，在过流的情况时断开电路的灯。
f）使用非标准灯（例如：插入式灯）的灯申应另外附带指示信息，即可更换灯必须采用与交货时相同型号的灯或制造商指定型号的灯（见20.5.2）。g）装有不可更换灯的灯申应附带有灯不可更换的信息。分条款b）3）、D和g）要求的信息应标示在包装上。5.2以下内容应标在灯座或电缆上，或固定在电缆上的水久性不可移动的套管或标签上：来源标记（形式可以是商标、制造商识别标记或责任经销商的名字)。a
适用的话，Ⅱ类或Ⅲ类符号。
适用时，防尘和防水等级，或警告灯中只能在室内适用。耳类灯串的额定电压。
c）可更换灯的电压和功率。
只能使用本灯串提供的相同类型的可更换灯GB 7000. 9—2008/IEC 60598-2-20 :20025.3为保证符合12.3而使用的熔断丝灯，应有合适的识别方法，例如特殊的额色。6结构
GB7000.1第4章和本部分6.1至6.16的要求一起使用。6.1E10.E14和E27螺口灯座应符合IEC60238.2004的要求。卡日灯座应符合6H17936的要求。使用非标准的灯（例如：插入式灯）的灯串，灯被看作是灯串的一部分并进行相应的试验E5和类似小型插入型灯座应符合IEC60238：2004相应条款的要求。安装并联灯的灯串，带有穿透绝缘触点的E27和B22灯座应符合本部分的要求。6. 2 GB 7000. 1 第 1 章关于接线端子座的 1. 6 不适用。6.3GB7000.1第4章关于接线端子和电源连接件的4.7和下列要求一起使用：在部件的使用寿命期间，内部接线或外部接线与灯申部件的连接方法应保持可靠的电气接触。合格性用目视检查和本部分规定的试验来检验。GB7000.1第4章关于电气连接和载流部件的1.11仅使用其中的4.11.4和4.11.5。6.4
室外使用的灯串中用于提供指定的防尘防水等级的密封件，应是不受气候损害的。当取下灯时，密封件应保持在灯申的原来位置上，并且应紧紧地围住插人的灯。并且应紧密地固定在插人灯泡的周国
合格性由目视和手工试验来检验。目前，还没有规定检验密封件耐气候性的具体要求。6.6符合GB7000.1第4章1.13机械强度要求的螺口灯座和插人式小型灯座应由IEC60238：2004第15章的试验来检验。
试验在3个灯座样品上进行，被试验灯座不插人灯。试验后，应符合GB7000.1中4.13的有关合格性要求。
6.只有每个灯的额定电压不超过下述规定值时，才能使用E5、E10灯和类似小型插人式灯座：E5和类似小型灯座
串联的E10和类似小型灯座
一并联的EI0焊座…
.-....--25 V.
.....-250 V
合格性由目视来检验。
6.8对于装有串联灯的灯串.如有用于跨接灯丝的电阻丝，应包容于灯内。当这些电随丝起作用时，灯串的防触电保护和防火性能不应受到危害。合格性由目视检验，适用时用试验来检验，试验时要断开灯的灯丝。6.9构成灯串整体部件的闪烁装置，应封入非可燃绝缘材料内。它们应可靠地固定在灯串的电缆上。合格性由目视来检验，对非可燃绝缘材料用第15章试验来检验。6.10没有要求。
6.11可更换的插人式灯的灯座应具有绝缘材料的灯座体。合格性由目视检验。
6.12插入式灯的玻璃泡壳不应相对灯头旋转，且灯头不应相对灯座旋转。在玻璃泡壳与灯座之间施珊0.025Nm扭矩历时1min的试验来检验其合格性。试验期间部件间不应发生位。
6.13当灯承受不超过3N的拉力时，可更换插人式灯应保持在原来的位置上。当施加3N～10N(正在考虑中）的推力时，可更换插入式灯应和灯座触点保持电气接触。当施加3N~10N(正在考虑中)的3
GB7000.9-2008/TEC60598-2-20:2002拉力时，应能将灯从灯座取下。不可更换的灯应能承受10N士1N的拉力，期间灯应保持在原来的位置上而且不得变成不安全。在每次施加规定的力时，不应发生不安全的损坏，特别是灯玻壳不应损坏或从灯头上脱离在新样品上进行手工试验，拉力测试和目视来检验其合格性。然后，将样品放人温度为120℃士5℃的烘箱中2h（正在考虑中），然后允许冷却到室温。随后样品再承受相同的试验。要求和判定标准与样品加热处理前的规定相同。6.14密封灯串应具有足够的机械强度。对刚性密封灯串，对管子轮流反复地进行45次下述每个试验来检验其合格性：a）60N的拉力非猛然地施加于管子的端部，历时1min。b）0.15Nm扭短以最不利的方向（有好问时选择）非猛然地施加于管子的端部，历时1min。对软性密封灯串，用以上
b)试验并接着进行以下附加的试验来检验合格性：用60N的拉力把载音免；直径为250mm的圆柱上，操作的次数和试验的环境温度按以下规定：对IP数字不超冠
的灯串
对 IP20数字招过 20 的灯单
试验后，软管不应表现出有影呛灯串安全间的电气强度试验要求
注1：试验中灯
注2：适合软管
6.15装着并联非
击能量的机械强度
充许的。
5C温度下
5起温度下
5±5℃温度下10次
的损伤，并上应符合本部分第14章的带电部件与外壳之试验装置的示例见阳
灯或不可更换灯的灯串的泡壳应符合GB7000.1中4.13.1规定的0.2Nm冲符合GB19510.12的要求
6.16所有电子控制装置（例如：使灯光闪烁的部件）应符的节
合格性由相应
验检验。
爬电距离和电气
除了螺口灯座和插小型灯座应用IEC60238：2004第17章外，应用GB7000.1第11章。8
接地规定
GB 00 第 7 章的效会
接线端子
应用GB70C0.1第15章的规定
10外部和内部接线
10.1GB7000.1的5.2.2不适用。灯申的内部和外部导线不应低于以下规定的电缆：对于普通的Ⅱ类灯申和普通密封灯串对于申联连接灯座的非普通Ⅱ类灯申对于并联连接灯座的非普通Ⅱ类灯串和非菩通密封灯串的连接电缆
对于非普通的Ⅱ类灯串，其电源插头至最近灯座的电缆长度超过3m的这部分电缆60227IEC43
60227IEC52\
60245IEC57
60245IEC57
60245IEC66
对于Ⅲ类灯申和由SELV供电的灯申部分，其最大额定功率超过50W
对于Ⅲ类灯串和由SELV供电的灯申部分，其最大额定功率不超过50W
*电缆可以由符合规定标准的双重绝缘的单芯电缆组成。用目视、测量和计算米检验合格性。导体的标称截面积不应小于下列数值：用E5或E10灯座或其他小型灯座的Ⅱ类灯中a
用E14、E27B15或B22灯座而且灯串联的Ⅱ类灯申b）
GB7000.9—2008/IEC60598-2-20:200260227IEC42
绝缘层符合
GB7000.1的5.3.1
用E14、E27、B15或22灯座而日灯并联的I类灯串对于皿类灯申和灯申中安全特低电压（SELV)供电的灯申d)
部件的最大都是过 50 W
事和灯
对于Ⅲ类灯串
广中安全特低电压（SELV件
部件的最
门率不超过50W
空封串之间无结点的电缆
在插头和
g）在插头
灯中之间有结点的电缆
的灯串
15mm。
LV)供电的灯申部分的最大额定力率低50W.那么灯申
若Ⅱ类灯串和灯
丰中安全特低电压S
以使用具有足够载流能力和机械防护的截面中内部和外部目
天额定功率超
应符合GB700
对于密封
V，电缆应待合50
积小于等于
m的电缆。若最
要求。若功车小于50W，电缆的绝缘5.3.1的要求bzxz.net
如果提供了足够的载流能力和机械防护内部导体截面积可以小于等于0.4mm。出
证普施变保证维持最小爬电用离和电气间版，并行合GB7000.1中5.3.1的要求，导这的
另外，当采用足
线无绝缘层是为许的
合格性由目肥量和计算来检验。在美国，电级
应有最人缘厚度为0
应有最低
婴烧等级为VW-11
应额定UW
额定温度应文
室外使用。
应适于室内和
对于使用由单芯电既的①审GB7000.1第5章中5.2.10.1所述的试验用以下方法做：10.2
电缆承受50次30N拉力。
扭矩试验不做
10.3灯串的插头应符合GBT002的要求。用于室外的灯串应提供一个防溅水型插头或适合于用接线盒的方法永久性地与固定布线连接。指头与第一个灯座之间的电缆长度不应小于1.5m。合格性由测量来检验。
注1：装有并联灯的不可重新接线的灯串灯座可以用针触点或刃想点与扁平电缆连接，它们穿透电缆的绝缘层且提供与导体的电气接。
注2：一些国家的国家标准不采用符合IEC60083的插头。11防触电保护
GB7000.1第8章和11.1到11.3的要求一起应用。11.1当灯串不是用E10或比E10大的灯座保持灯时，防触电保护的要求应至少相当于对使用E10灯座的灯串的要求。
GB 7000. 9--2008/LEC 60598-2-20,2002如果为了便于安装，灯串的插头上装了一个用于断开灯串一端的装置，那么装在电缆端部的连接器人口的开口的直径和从前面到带电部件的距离等于图1规定的相应尺寸。当受到10N的拉力时，连接器的两个部分不应分开。
对于灯座的金属部件和卡口灯的灯头，用IEC60529规定的标推试验指试验来检验其合格性。检验卡口灯头的不可触及性时，应使用可得到的灯头最长的商业灯。往：在6.5中提到的密封件可以用于防止卡口灯灯头的意外触及。对于有断开灯串一端装置的插头，防触电保护的要求是使用IEC60529规定的标准试验指时不能触及接触片。通常，接触片是一个装于插头主体内的插销，插销被插头主体遮住或用其他措施保护。1.2灯电不应使所用的金属丝交织物或其他金属装饰件带电。用一片厚度为0.5mm，宽度为8mm，前端带有4mm平径的扁平探针来检验合格性。把交货时提供的灯装上灯串，用不大于0.5N的力施加于任--部位，探针不应触及带电部件。11.3应采用摩擦以外的方法使灯座的接触片可带地固定在灯座体内，避免灯座的触片移位而使灯串的带电部件变成可触及。充分固定措施的一个例子是在灯座接触片上预制耳状物。合格性由目视和以下的试验来检验。按GB7000.1第12章12.3的要求，6个灯座以同一方向加热7h达到最高温度，待灯座冷却到室温后，取下白炽灯，对每一个连接导体施加15N的力，历时1min，然后对两个合在一起导体施加30N的力，该力施加在离灯座的插入点3mm二0.&mm处，试图使接触片移出灯座。试验期间，接触片移动不应大于0.8mm：图2示例了-个适宜于本试验的装置，12耐久性试验和热试验
GB 7000,1第 12 章和以下 12. 1 到 12. 3 的要求一起应用。IP分类高于IP20的灯具应按照本部分第13章的规定，在GB7000,1第9章9.2试验后、9.3试验前进行 GB 7000. 1 12. 4,12, 5 和 12. 6 的有关试验。12.1GB 7000.1第12章中 12. 3.1 )和12.4.1 d)要求由以下内容替代:试验时，试验电压为功率达到额定电压下测得功率的1.05倍时的电压。12. 2 应用 GB 7000. 1 中 12. 3. 1e)和 12. 4. 1g)的要求,但密封灯串的灯不更换。12. 3按6. 8装有跨接灯丝装置的动作，不应使灯串任何部件的温度上升到损害安全的程度。使每个灯上的跨接装置逐个动作，不更换灯来检验合格性。使每个跨接装置动作前，灯申部件的度应趋于稳定。灯座和电缆的温度不应超过GB7000.1中表 12,1和表12.2给出的相应数值。试验期间，如果保护装置（例如熔断丝灯)动作，达到的最高温度应作为最后温度。13防尘和防水
应用 GB 7000. 1 第 9 章和以下要求。IP分类高于IP20的灯具，GB7000.1第9章的规定的试验的顺序应按照本部分第12章的规定，在进行GB7000.1第9章9.2的试验过程中，灯申完全装配好备用，插人适用的灯，而耳灯座是随机放置。
14绝缘电阻和电气強度
应用 GB 7000,1 第 10 章的规定。T5耐热、耐火和耐电痕
应用GB7000.1第13章，但以下除外：-对密封灯串的软管,13.2.1的试验用IEC60811-3-1:2001第8章的试验代替。6
wmCHINA
中用适连
CB7000.9—2008/IEC60598-2-20:2002单位为毫米
单位为毫米
使灯座上升内支撑件，开始施
力时，够作杆应呈水平状志
有助于夹紧灯座引线的连接杆
穿线孔
图2检验灯座触片可靠性的试验装置的例子CB 7000. 9—2008/IEC 60598-2-20:200260 N
a木桶直径，
b试验开始卧软管定位点后配重问的距离。0N
图3适宜软管缠绕的试验装置的例于8
单位为旁米
（仅适用于Ⅱ类灯串。）
没有要求。
（资料性附录）
潇桶试验
GB 7000.9—2008/1EC 60598-2-20,2002
