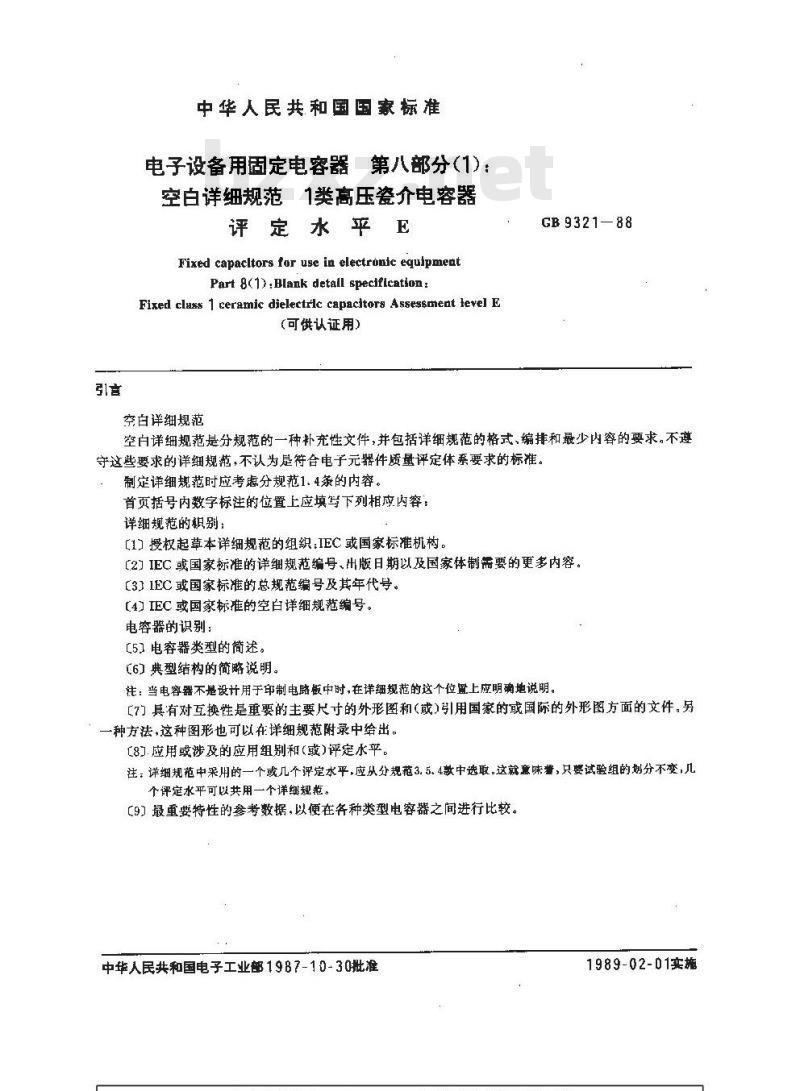

中华人民共和国国家标准
电子设备用固定电容器第八部分（1)：空白详细规范1类高压瓷介电容器评定水平E
Fixed capacltors for use in electronic equlpmentPart 8(1),Blank detall speciflcation:Fixed class 1 ceramic dielectrlc capacitors Assessment level E(可供认证用）
GB 9321—88
空白详细规范
空白详细规范是分规范的一种补充性文件，并包括详细规范的格式、编排和最少内容的要求。不遵守这些要求的详细规范，不认为是符合电子元器件质量评定体系要求的标准。制定详细规范时应考虑分规范1.4条的内容。首页括号内数字标注的位置上应填写下列相应内容：详细规范的识别：
[1]授权起草本详细规范的组织：IEC或国家标准机构。[2]IEC或国家标准的详细规范编号、出版日期以及国家体制需要的更多内容。【3】1EC或国家标准的总规范编号及其年代号。[4] IEC 或国家标准的空白详细规范编号。电容器的识别：
[5】电容器类型的简述。
C6】典型结构的简略说明。
注：当电容器不是设计用于印制电路板中时，在详细规范的这个位鼠上应明确地说明。【7具有对互换性是重要的主要尺寸的外形图和（或）引用国家的或国际的外形图方面的文件，另一种方法，这种图形也可以在详细规范附录中给出。(8].应用或涉及的应用组别和(或)评定水平。注，详细规范中采用的一个或几个评定水平，应从分规范3.5.4款中选取。这就意味董，只婴试验组的划分不变，几个评定水平可以共用一个详细规范。【9]最重要特性的参考数据，以便在各种类型电容器之间进行比较。中华人民共和国电子工业部1987-10-30批准1989-02-01实施

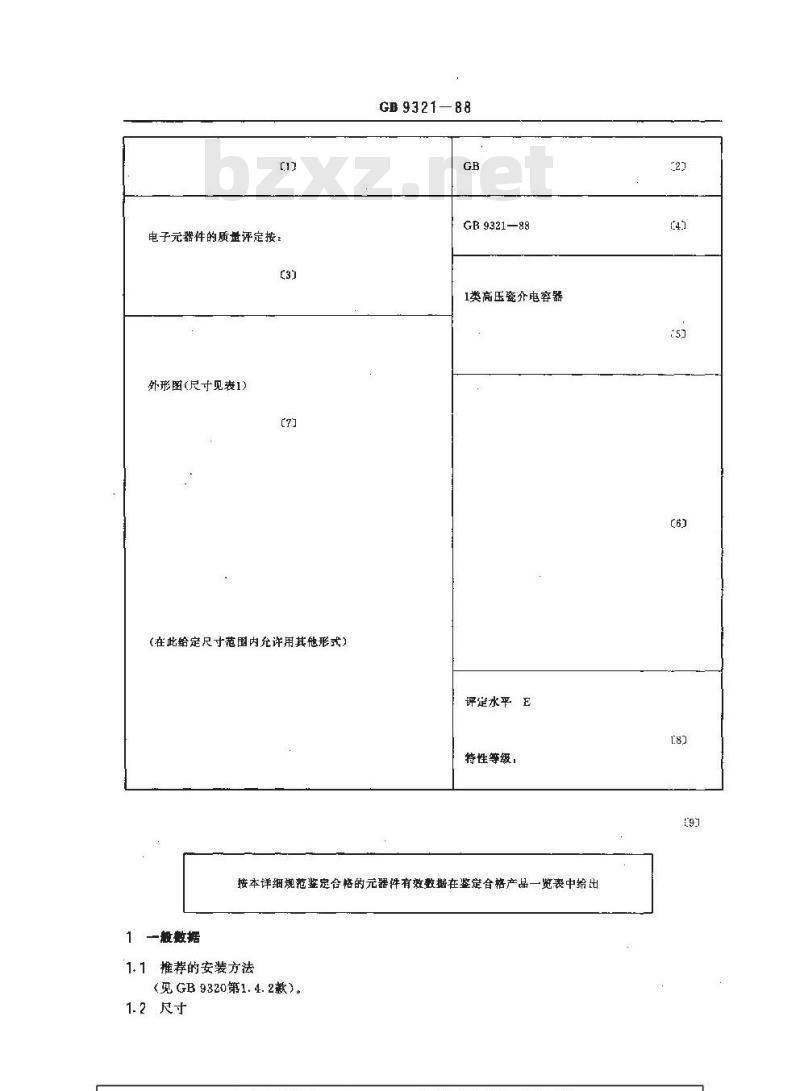

电子元器件的质量评定按：
外形图(尺寸见表1)
（在此给定尺寸范围内允许用其他形式）GB 9321-88
GR 9321—88
1类高压瓷介电容器
评定水平　E
特性等级，
按本详细规范鉴定合格的元器件有效数据在鉴定合格产品一览表中给出1 一般数据
1.1推荐的安装方法
（见GB9320第1.4.2款）。

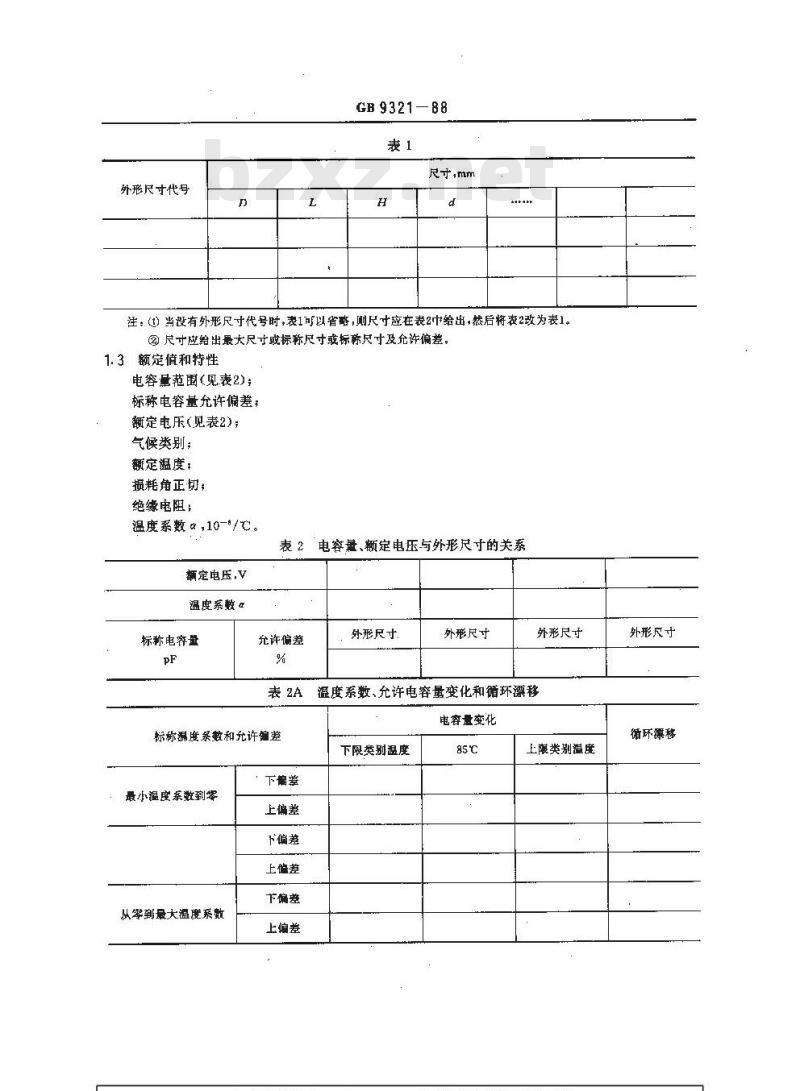

1.2 尺寸
外形尺寸代号
GB 9321—88
尺寸，mm
注：①）当设有外形尺寸代号时，表1可以省略，则尺寸应在表2中给出，然后将表2改为表1。②尺寸应给出最大尺寸或标称尺寸或标称尺寸及允许偏差。额定值和特性
电容量范围（见表2）；
标称电容量允许偏差；
额定电压（见表2)；
气候类别；
额定温度：
损耗角正切，
绝缘电阻：
温度系数 α ,10-/C 。
表 2电容量、额定电压与外形尺寸的关系额定电压，V
温度系数 α
标称电容盘
允许偏差
外形尺寸
外形尽寸
外形尽寸
表 2A温度系数、充许电容量变化和循环漂移标称温度条数和允许偏差
最小温度系数到零
从零到最大温度系数
下前筹
上偏差
上偏差
下偏差
上遍差
下限类别温度
电容量变化
上限类别温度
外形尺寸
循环藻称
电容量
倍乘系数
1.4有关文件
GB2693
GB9321—88

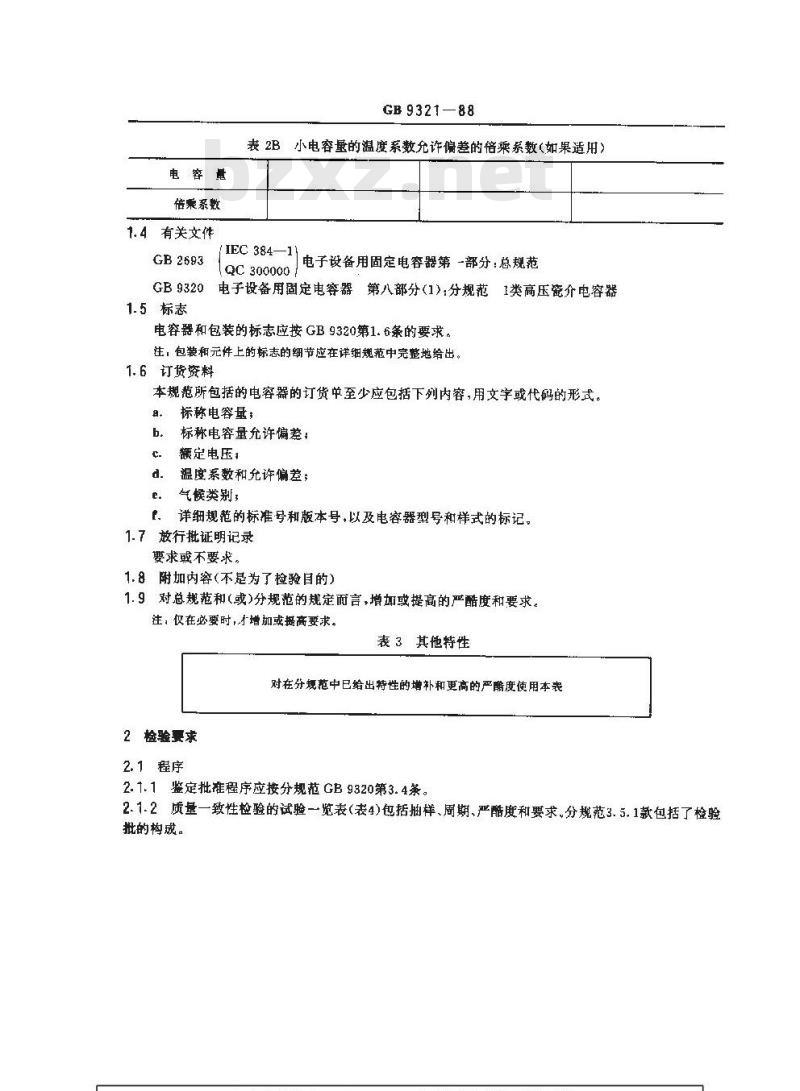

表2B小电容量的温度系数允许偏差的倍乘系数（如果适用）IEC384—1
QC300000
电子设备用固定电容器第一部分：总规范GB9320
电子设备用固定电容器第八部分（1)：分规范1类高压瓷介电容器1.5标志
电容器和包装的标志应按GB9320第1.6条的要求。注，包装和元件上的标志的细节应在详细规范中完整地给出。1.6订货资料
本规范所包括的电容器的订货单至少应包括下列内容，用文字或代码的形式。a
标称电容量：
标称电容量允许偏差：
额定电压：
温度系数和充许偏差；
气候类别；
详细规范的标准号和版本号，以及电容器型号和样式的标记。f.
1.7放行批证明记录
要求或不要求。
1.8附加内容(不是为了检验目的)1.9对总规范和(或)分规范的规定而言，增加或提高的严酷度和要求。注，仅在必要时，于增加或据高要求。表 3 其他持性
对在分规范中已给出特性的增补和更高的严醋度使用本表2检验要求
2.1程序
2.1.1监定批准程序应按分规范GB9320第3.4条。2.1.2质量一致性检验的试验一览表（表4)包括抽样、周期、严酷度和要求，分规范3.5.1款包括了检验批的构戒。
GB 9321—88

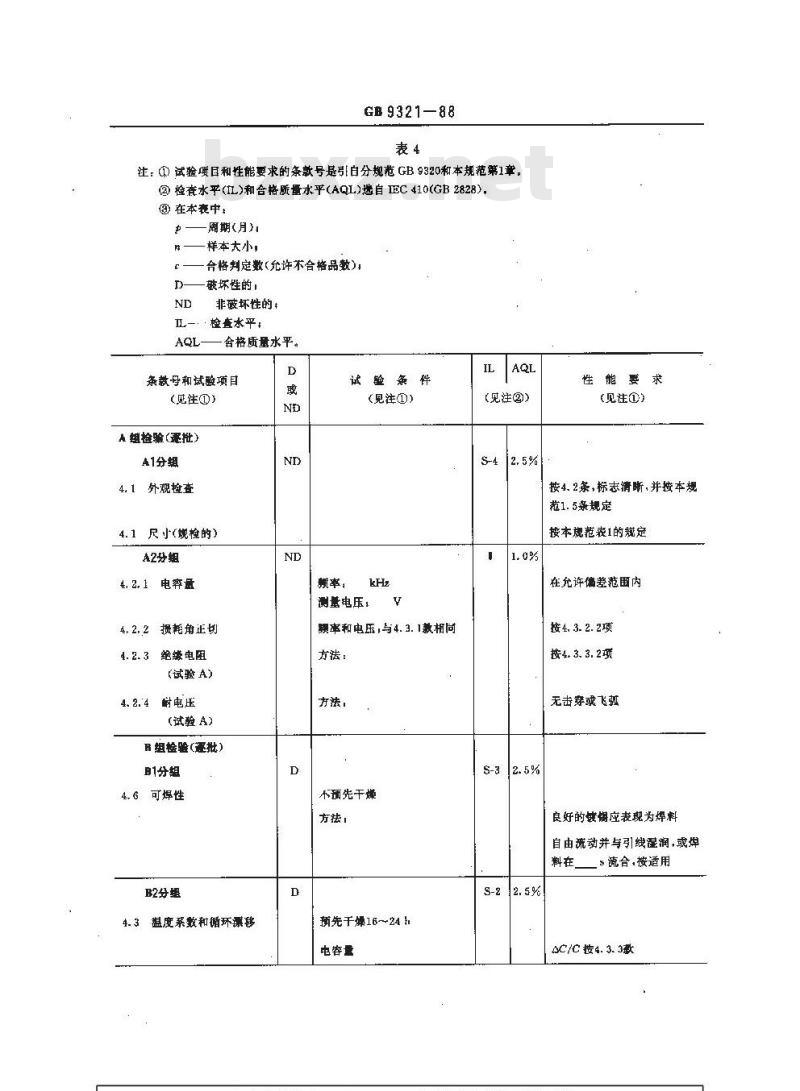

注：试验项日和性能要求的条款号是引白分规范GB9320和本规范第1章。②检套水平(IL)和合格质量水平(AQL)遗自IEC410(GB2828)，③在本衰中：
周期（月）
样本太小，
合格判定数(允许不合格品数）
敲坏性的，
非破坏性的
．·检查水平，
合格质量水平，
条款号和试验项目
(见注）
A组检验（批）
A1分组
4.1外观检查
4.1尺小(规检的）
A2分组
4. 2.1电奔量
4,2.2损耗角正切
4.2.3绝继电阻
(试验A)
4. 2. 4耐电压
(试验 A)
R 组检验(逐批)
B1分组
4.6可焊性
B2分组
4.3温度系数和循环漂移
试验条件
（见注①）
测电压，
颗率和电压,与4. 3. 1款相同
方法：
方法，
不预先干燥
方法，
预先干燥16~24h
电容量
（见注②）
性能要求
(见注①)
按4.2条,标志清晰,并按本规
范1.5条规定
按本规范表1的规定
在允许偏差范围内
按4.3.2.2项
按4.3.3.2项
无击穿或飞班
良好的嫂惕应表现为焊料
自由流动并与引线湿润，或焊
“流合，按适用
AC/C按4.3.3款
条款号和试验项目
(见注D）
C 组检验(周期)
C1A 分组
C1分组样品的一部分
4,1尺寸(详细的）
4. 4 引端强度
4. 5 耐炜接热
4.5.1初始测量
4. 5. 3最后测量
CTB分塑
C1分组样品的另一部分
4.7温度快速变化
4. 7. 1 初始测量
4.8振动
4.8.2最后检查
4.9碰撞（或冲击见4.10
4.9.3或4.10.3后测量
C1分组
C1A 和 C1B 分组样品总和
GB 9321-88
续表4
试验条件
(见注の)
外观检查
不预先干燥，方法见详细规
范(1A或1B)
电容量
外观检查
电容量
样本大小和
合格判定数
（见注③）
QA·下限类别溢度
Q :上限类别溢度
五次环
持续时间：1=30 min
电容盘
恢复:24±2 h
外观检查
安装方法·见详细规范
程序 B4
颊率范函：～Hz
振幅： 0. 5 mm 或加速度
（产酷度取较小者）
总持续时间，6h
外观捡查
安装方法，见详细规范
避撞次数，次
加速度：
脉冲持续时间：
外观捡查
电客量
性能要求
（见注?）
见详细规范
无可见损伤
无可见担伤，标志清晰
AC/C按4.5.3
无可见损伤,标志应清断
无可见损伤
无可见,损伤,标志清晰
C/心按4.10.3款
条款号和试验项目
（见注@)
4.11气餐顺序
4.11.2干热
4.11.3循环湿热，试验
Lh,第一个循环
4.11.4寒冷
4.11.5低气压（如果详细
规范有要求）
4.11.5.3中间测量
4. 11. 6 循环湿热,试验
Db,其余循环
4. 11, 6. 3 最后测量
C2分组
4.12稳态湿热
4. 12. 1 初始测量
4. 12,5最后测量
C3分组
4.13耐久性
4.13.1初始测量
4.13. 4最后测量
GB 9321-88
续表4
试验条件
（见注@）
温度,上限类别温度
持续时间：16h
温度,下阻类别温度
持续时间，2 h
外观检查
外观检查
恢复:1~2 h 或6~24 h
按适用情况
外观检查
电容量
损耗角正切
绝缘电
恢复1~2h或6~24b
按适用情况
外观检查
电容量
损耗角正切
绝缘电阻
持续时间：1000h
电容量
恢24±2h
外观检查
电容量
损耗角正切
绝缘电阻
样本大小和
合格判定数
（见注）
性能要求
（见注①）
无可见损伤
无击穿或飞爽
无可见摄伤，标志清晰
AC /C 接4. 11. B, 3项
接4. 11. G. 3项
接4.11.6.3项
无可见摄伤，标志清晰
△C/C按4.12.5款
按4.12.5款此内容来自标准下载网
按4.12.5款
无可见损伤，标志清晰
AC/C按4.13.4款
按4.13. 1款
按4.13.4款
条款号和试验项目
（见注①)
C4分粗
4.3温度系数和循环移
4.3.1初始测量
4. 3. 3最后测量
C5分姐
4.14电晕（适用于
Ua≥ l0kv)
4. 14. 1 中间测量
C6分组
4.15充电试验（适用于
Ue10 kv)
4.15.1初始测量
4. 15. 4 量后测量
附加说明：
GB9321--88
续表4
试验条件
（见注）
条件:预先干燥16~24 b
电容量
电容量
样本大小和
合格判定数
（见注③）
条件：50Hz，3kVrms
交流电压
放电电荷量
条件额定电压
充放电次数：10000
电容量
恢复:3±1 h
电容量
摄耗角正切
绝缘电旺
耐电压
本标准由中华人民共和国电子工业部标准化研究所起草。15
性能要求
（见注）
AC/C按4.3.3款
无电量，按4.14.1款
2C/C按4.15.4款
按4.15.4款
按4.15.4款
按4. 15. 4款
