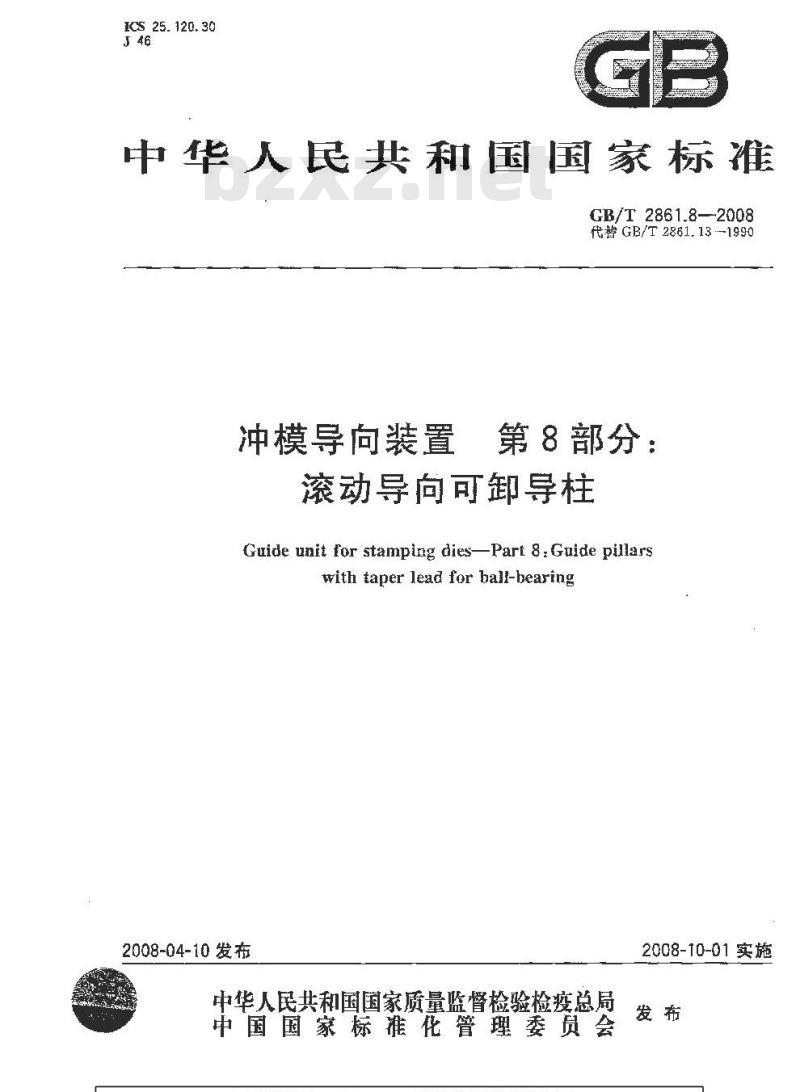

【国家标准(GB)】 冲模导向装置 第8部分：滚动导向可卸导柱

ICS 25. 120. 30
中华人民共和国国家标准
GB/T2861.8—2008
代替GB/T2861.13--1990
冲模导向装置
第8部分：
滚动导向可卸导柱
Guide unit for stamping dies-Part 8. Guide pillarswith taper lead for ball-bearing2008-04-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-10-01实施

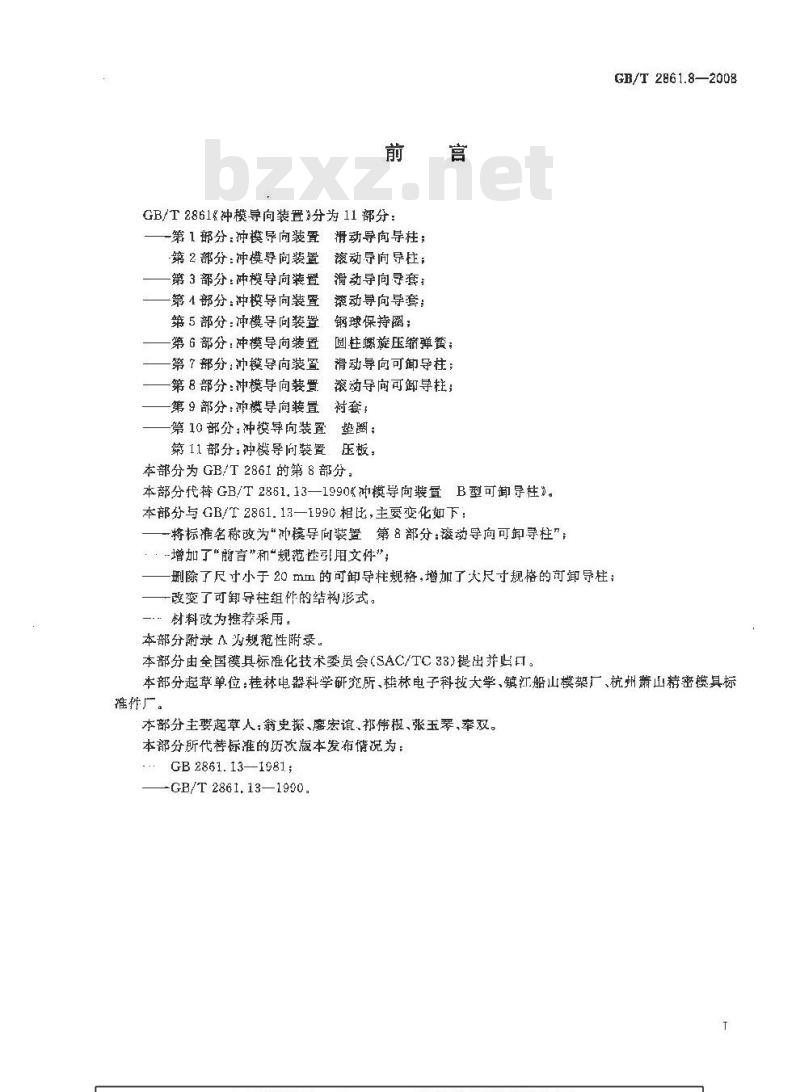

GB/T2861《冲模导向装置>分为11部分：一第1部分：冲模导向装置滑动导向导柱：第2部分：冲模寻向装置
第3部分：冲模导向装置
第4部分：冲模导向装置
第5部分：冲模导向装置
第6部分：冲模导向装置
第7部分：冲模导向装置
第8部分：冲模导向装置
滚动导向导柱；
滑动导向寻套：
滚动导向导套：
钢球保持圈；
圆柱螺旋压缩弹餐；
滑动导向可卸导柱：
滚动导向可卸导柱：
第9部分：模导向装置
衬套：
第10部分：冲模导向装置
第 11 部分:冲模导问装置
压板，
本部分为GB/T2861的第8部分，
本部分代替GB/T2851.13—1990冲模导间装置B型可询导柱”，本部分与GB/T2861.13—1990相比，主要变化如下：一将标谁名称改为“冲模导向装置第各部分：该动导向可卸导柱”；“-增加了“前言”和“规范性引用文件”；GB/T 2861.8—2008
删除了尺寸小于20mm的可卸导柱规格，增加了大尺寸规格的可卸导柱;一改变了可卸导柱组件的结构形式。料改为推荐采用：
本部分附录A 为规范性附录,
本部分由全国模具标准化技术委员会(SAC/TC33)提出并归口。本部分起草单位：桂林电器科学研究所、林电子科技大学、镇江船山模架厂、杭州萧山精密模具标推件广。
本部分主要起草人：翁史振、廖宏谊.祁伟根、玉琴,奉双。本部分所代替标准的历饮版本发布情况为：GB 2861. 13—1981 :
-GB/T 2861.13—1990.
1范围
冲模导向装置第8部分：
滚动导向可卸导柱
本部分规定了冲模导向装置滚动导向可卸导柱的结构、尺寸规格和标记。本部分适用手冲模导向装置用滚动导向可卸导柱。2范性引用文件
GB/T 2861.8-2008
下列文件中的条款通过GB/T2861的不部分的引用而成为本部会的条款，凡是注日期的弓用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 70.1内六角网柱头螺钉
GB/T2861.9冲模导间装置第9部分：衬套GB/T2861.10冲模导向装骨第10部分：垫圈JB/T8070冲模模架零件技术条件JB/T8071冲模模架精度检查

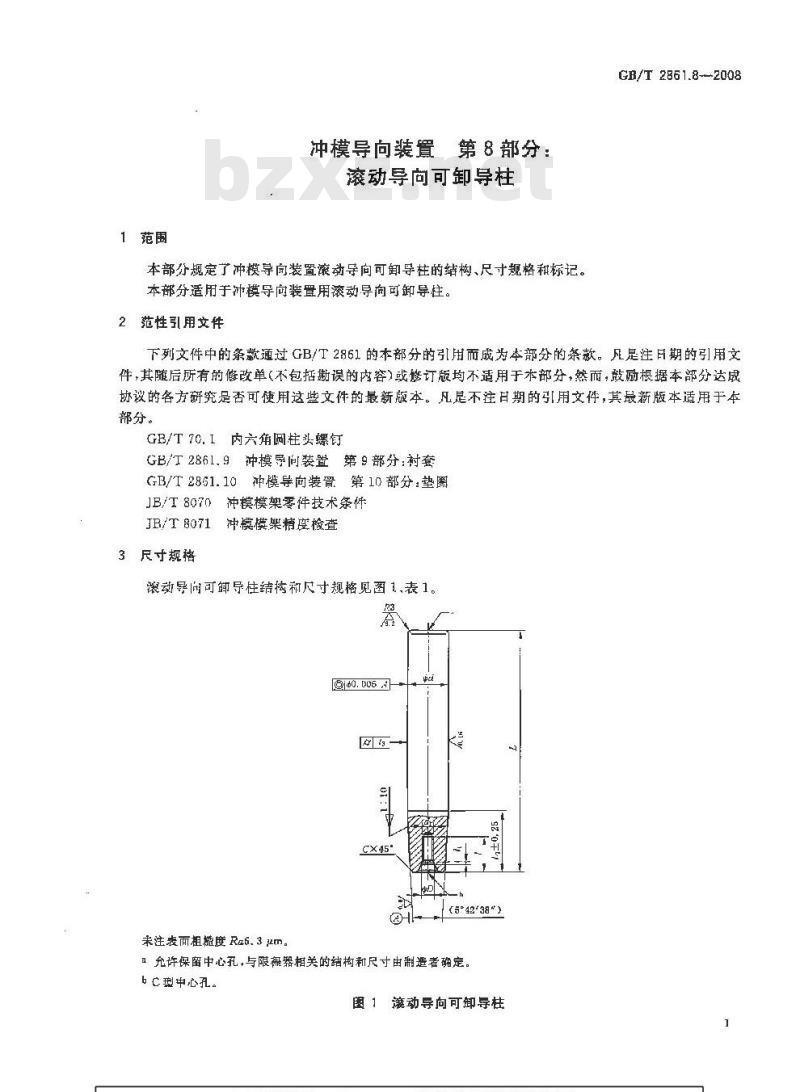

3尺寸规格
滚动导间可卸导柱结构和尺寸规格见图1,表1。器
未注表而相度 Ra.3 μm。
(5°42*38\)
a充许保留中心乱，与限禄器相关的结构和尺寸由制适者确定。bc型中心孔。
图1动导向可卸导柱
GB/T 2861.8—2008
装配高度
材料和硬度
材料由制造者选定，推荐采用20Cr。滚动导向可卸导柱尺寸
模座厚度
M12-6H
表面渗碳深度0.8mm~~1.2mm，硬度60HRC~64HRC。5要求
应符合JB/T8071中的规定。
单位为毫米
其余应符合JB/T8070的规定。
6标记
本部分冲模滚动导向可卸导柱的标记应有下列内容：滚动导向可卸导柱：
导柱直径d以毫米为单位
装配高度L。，以毫米为单位；
d）模座厚度H,以毫米为单位
e）本部分代号，即GB/T2861.8—2008。示例：
d=20 mm,Lg=160 mm,
40mm的银动导向可卸导柱标记如GB/T2861.8-2008
滚动导向可卸导柱
GR/T 2861.8—2008
GB/T 2861.8—2008
附录A
（规范性附录）
动导向可卸导柱组件
A.1滚动导向可卸导柱组件结构和尺寸规格见图 A,1和表A,1。d
衬套与下密可采用精接工艺固庭。号：
村套；
一螺钉，
图A、1动导向可卸导柱组件
表A.1激动导向前卸导柱组件
基承尺寸
导往直径
装配高度
模座厚度
GB/T 2861. 8
20×119×39
22×147×39
22×147×44
零件件号、名称及标雅编号
GB/T 2861. 9
22×10
22×45
GB/T 2861.10
GB/T 70.1
M6×20bzxz.net
单位为旁来
GB/T 70. 1
M5×14
M5×16
导程直径
基本尽寸
装配高度
模座厚度
GB/T 2861. 8
25×142×39
25×147×44
25X182×41
25X177×49
28×142×39
28×147×44
28X182X44
28X177X49
28X182X54
28X202×54
32×182×54
32X202×54
32X182×59
32×202×59
35×182×59
35X202X59
40X176x59
40×196×59
40×211×64
45×211×64
45×231X64
45×271×69
50×211×64
50X231×64
50X271X69
表A.1(续）
零件件号、名称及标准编号
GB/T 2861.9
25×40
28×45
28×55
32×60
35×60
40×60
45×65
45×70
50×65
50×70
GB/T2861.10
12X×53
12×58
12×63
标准技技网WwW.各尖标准行业资科免费下载GB/T 2861.8—2008
单位为毫米
GB/T 70. 1
M12X35
GB/T 70. 1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
