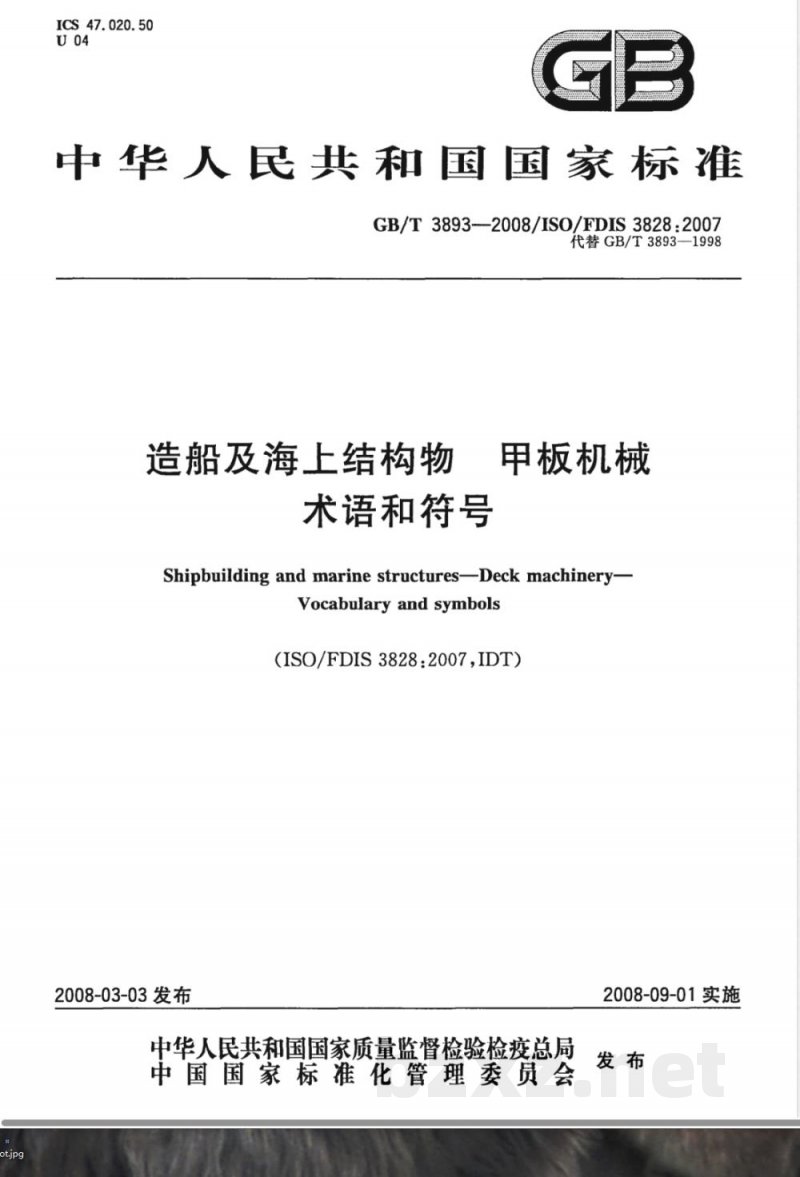

【国家标准(GB)】 造船及海上结构物 甲板机械 术语和符号

ICS 47.020.50
中华人民共和国国家标准
GB/T3893--2008/IS0/FDIS3828:2007代替GB/T3893—1998
造船及海上结构物
术语和符号
甲板机械
Shipbuilding and marine structures-Deck machinery-Vocabulary and symbols
(ISO/FDIS 3828:2007,IDT)
2008-03-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

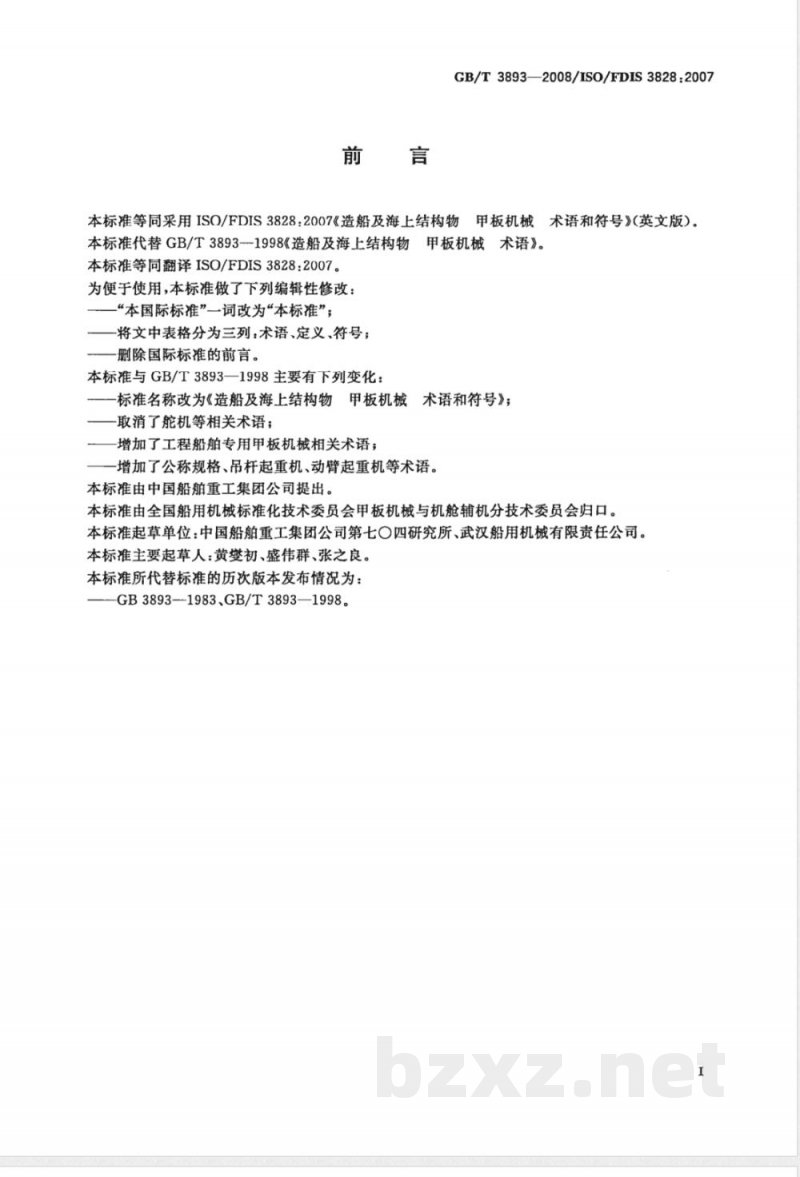

GB/T3893—2008/IS0/FDIS3828：2007本标准等同采用ISO/FDIS3828：2007《造船及海上结构物甲板机械术语和符号》（英文版）。本标准代替GB/T3893-1998《造船及海上结构物勿甲板机械术语》。
本标准等同翻译ISO/FDIS3828：2007。为便于使用，本标准做了下列编辑性修改：“本国际标准”一词改为“本标准”；将文中表格分为三列：术语、定义、符号；删除国际标准的前言。
本标准与GB/T3893—1998主要有下列变化：一标准名称改为《造船及海上结构物甲板机械术语和符号》；-取消了能机等相关术语；
增加了工程船舶专用甲板机械相关术语；增加了公称规格、吊杆起重机、动臂起重机等术语。本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会甲板机械与机舱辅机分技术委员会归口。本标准起草单位：中国船舶重工集团公司第七○四研究所、武汉船用机械有限责任公司。本标准主要起草人：黄燮初、盛伟群、张之良。本标准所代替标准的历次版本发布情况为：GB3893—1983、GB/T3893—1998。1范围
GB/T3893—2008/ISO/FDIS3828:2007造船及海上结构物甲板机械
术语和符号

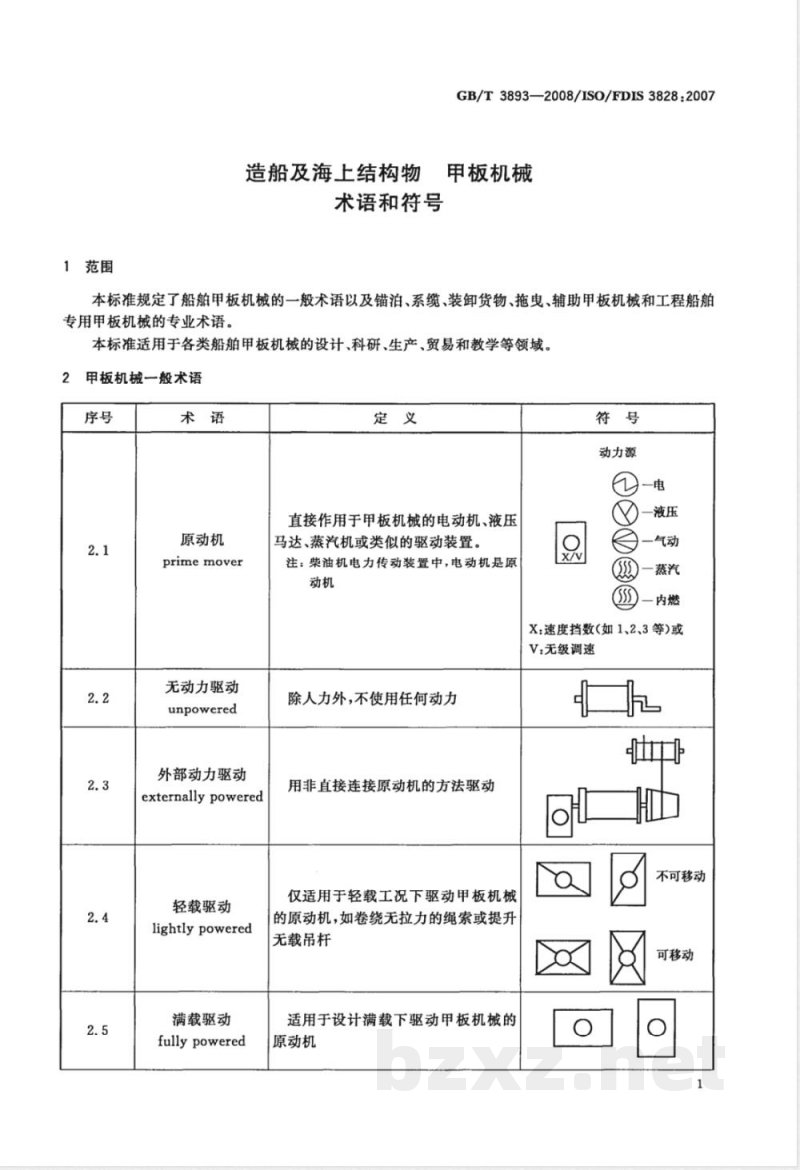

本标准规定了船舶甲板机械的一般术语以及锚泊、系缆、装卸货物、拖电、辅助甲板机械和工程船舶专用甲板机械的专业术语，
本标准适用于各类船舶甲板机械的设计、科研、生产、贸易和教学等领域。2甲板机械一般术语
原动机
prime mover
无动力驱动
unpowered
外部动力驱动
externallypowered
轻载驱动
lightlypowered
满载驱动
fully powered
直接作用于甲板机械的电动机、液压马达、蒸汽机或类似的驱动装置。注：柴油机电力传动装置中，电动机是原动机
除人力外，不使用任何动力
用非直接连接原动机的方法驱动仅适用于轻载工况下驱动甲板机械的原动机，如卷绕无拉力的绳索或提升无载吊杆
适用于设计满载下驱动甲板机械的原动机
动力源
一液压
—气动
一蒸汽
一内燃
X：速度挡数(如1、2、3等)或
V：无级调速
不可移动
可移动
GB/T3893—2008/ISO/FDIS3828:2007序号

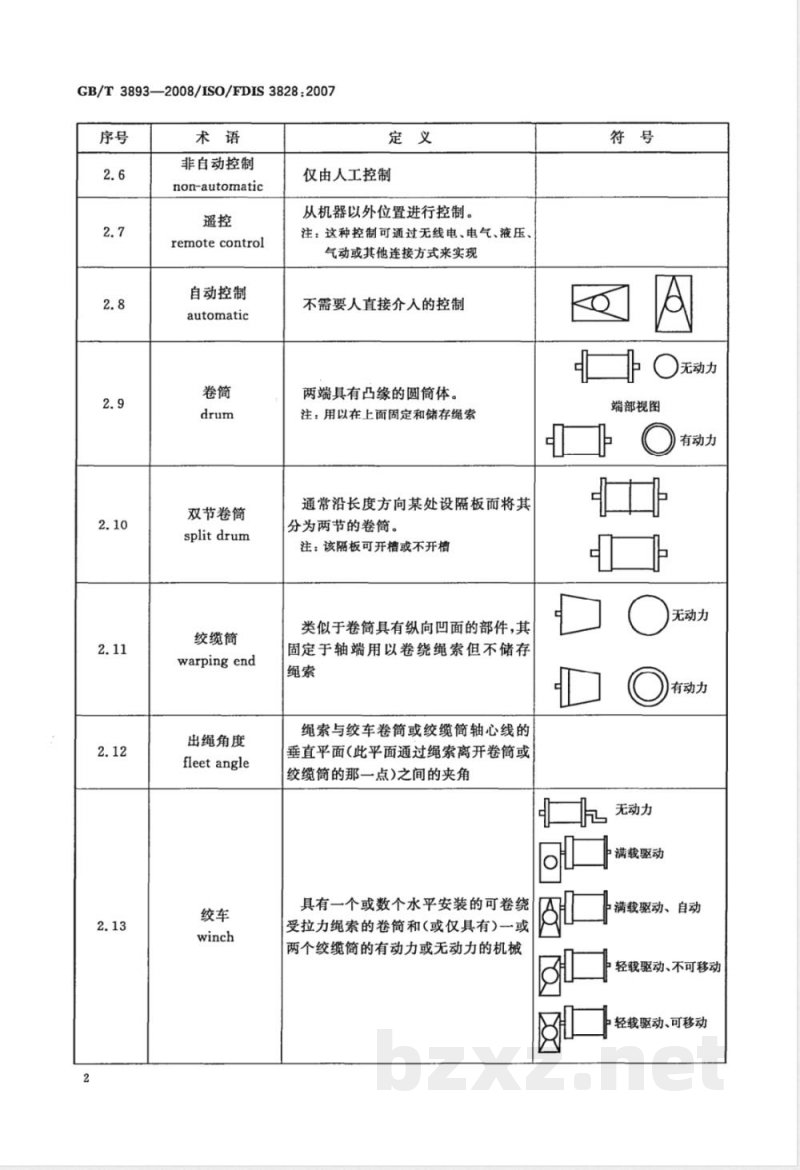

非自动控制
non-automatic
remotecontrol
自动控制
automatic
双节卷筒
splitdrum
绞缆筒
warping end
出绳角度
fleet angle
仅由人工控制
从机器以外位置进行控制。
注：这种控制可通过无线电、电气、液压、气动或其他连接方式来实现
不需要人直接介人的控制
两端具有凸缘的圆简体。
注：用以在上面固定和储存绳索通常沿长度方向某处设隔板而将其分为两节的卷筒。
注：该隔板可开槽或不开槽
类似于卷简具有纵向凹面的部件，其固定于轴端用以卷绕绳索但不储存绳索
绳索与绞车卷筒或绞缆筒轴心线的垂直平面（此平面通过绳索离开卷筒或绞缆筒的那一点)之间的夹角
具有一个或数个水平安装的可卷绕受拉力绳索的卷筒和（或仅具有）一或两个绞缆简的有动力或无动力的机械符号
○无动力
端部视图
）有动力
无动力
有动力
无动力
满载驱动
满载驱动、自动
中轻载驱动、不可移动
轻载驱动、可移动
操纵装置
controller
公称规格
nominal size
卷筒负载
drum load
支持负载
holding load
堵转负载
stalling load
样机试验
prototypetest
单机试验
individual test
型式试验
type test

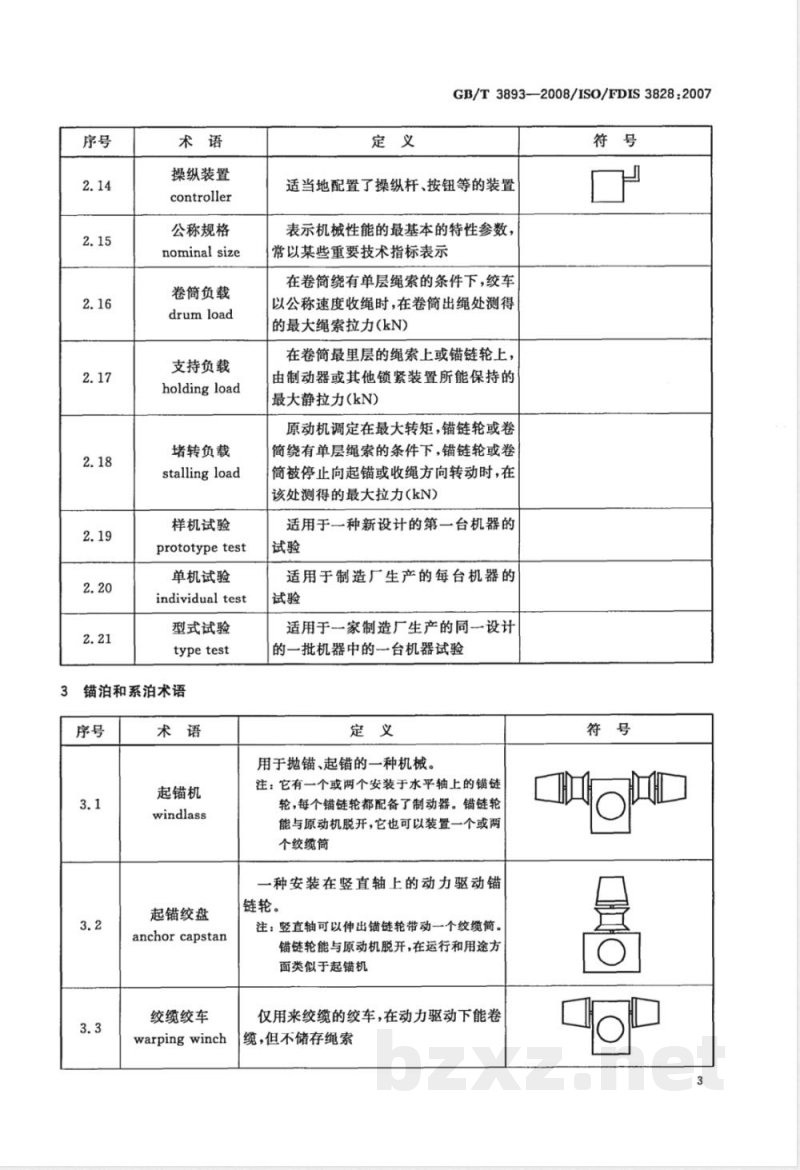

锚泊和系泊术语
起锚机
windlass
起锚绞盘
anchor capstan
绞缆绞车
warping winch
GB/T3893-—2008/ISO/FDIS3828:2007符号
适当地配置了操纵杆、按钮等的装置表示机械性能的最基本的特性参数常以某些重要技术指标表示
在卷筒绕有单层绳索的条件下，绞车以公称速度收绳时，在卷筒出绳处测得的最大绳索拉力(kN)
在卷筒最里层的绳索上或锚链轮上，由制动器或其他锁紧装置所能保持的最大静拉力(kN)
原动机调定在最大转矩，锚链轮或卷筒绕有单层绳索的条件下，锚链轮或卷筒被停止向起锚或收绳方向转动时，在该处测得的最大拉力(kN)
适用于一种新设计的第一台机器的试验
适用于制造厂生产的每台机器的试验
适用于家制造厂生产的同一设计的一批机器中的一台机器试验
用于抛锚、起锚的一种机械。
注：它有一个或两个安装于水平轴上的锚链轮，每个锚链轮都配备了制动器。锚链轮能与原动机脱开，它也可以装置一个或两个绞缆筒
一种安装在竖直轴上的动力驱动锚链轮。
注：竖直轴可以伸出锚链轮带动一个绞缆筒。锚链轮能与原动机脱开，在运行和用途方面类似于起锚机
仅用来绞缆的绞车，在动力驱动下能卷缆，但不储存绳索
GB/T3893---2008/ISO/FDIS3828.2007序号
系泊绞车
mooring winch
自动系泊绞车
仅用人工操纵，能保持和收绞、放出受拉力的绳索，并能储存绳索的绞车可在选定极限范围内，具有在无人为直automaticmooring
接介人情况下收放缆绳附加能力的系泊winch
起锚系泊组合机
combined
windlass/
mooring winch
capstan
起锚绞车
anchorwinch
公称起锚速度
nominal
recovery speed
具有公用原动机，能单独作起锚机用，或者单独作（自动或非自动）系泊绞车用的机械
具有垂直安装的绞缆筒，在动力驱动下能卷绕但不储存绳索的机械
用卷筒收放钢丝绳锚索或锚链与钢丝绳组合锚索的起抛锚绞车，具有储存绳索的功能。
注：装置可带或不带绞缆简
当三节锚链浸没在水中而且自由悬挂的情况下，回收两节锚链的平均速度(m/s)
锚链轮与机械成一整体wwW.bzxz.Net
锚链轮附加于绞车
不带绞缆筒
带绞缆筒
公称系缆速度
nominal mooring
轻载速度
light line speed
爬行速度
creep speed
回收负载
recoveryload
放出负载
rendering load
锚链轮
cable lifter
货物装卸术语
吊杆起重机
derrick crane
起货绞车
cargo winch
回转绞车
slewing winch
GB/T3893—2008/ISO/FDIS3828:2007符号
绞车承受卷简负载时能保持的最大速度(m/s)
卷简卷绕单层绳索，而且绳索上拉力很小时，绞车能保持的最大绳速（m/s）。注：拉力一般不大于卷筒负载10%在卷简第一层绳索承受卷筒负载下所测得的绞车能保持的最小均匀速度(m/s）原动机调定在自动控制最大转矩，且卷筒绕有单层绳索的条件下，当卷筒开始向收绳方向转动时，在卷筒出绳处测得的最大绳索拉力(kN)
原动机调定在自动控制最大转矩，且卷简绕有单层绳索的条件下，当卷简以相反于施加驱动力矩方向开始放出绳索时，在卷筒出绳处所测得的最大绳索拉力(kN)开有与锚链环啮合深槽的链轮
种吊货杆可回转和变幅的起重机。注：吊货杆下端与枪杆下部绞接，上端通过钢丝绳或油缸与枪杆顶相连，枪杆本身依靠顶部和底部支承保持直立状态用以提升和下降货物的绞车
具有储绳能力，用于回转吊杆并保持其位置的绞车
GB/T3893—2008/ISO/FDIS3828.2007序号
变幅绞车
spanwinch
顶索绞车
topping winch
动臂起重机
jib crane
悬臂起重机
cantilever crane
折臂起重机
fold-boom crane
伸缩臂起重机
telescopic-boom
安全工作负载
safe working load
具有储绳能力，用于使承载或非承载的吊杆变幅并保持其位置的绞车
具有储绳能力，用于非承载吊杆变幅和放下，也用于保持承载吊杆位置的绞车，绞车通常是无动力的
臂架可通过回转装置进行回转并可在垂直面内调节的起重机
具有不可变幅的悬臂的起重机。注：吊重装置固定在悬臂外端或可沿悬臂运动的起重小车上
起重机臂架由若干节组成，可以通过曲折臂架而移动吊重位置的起重机起重机臂架由若干节组成，每节臂架可以沿着臂架的轴心线方向伸缩而改变臂长，臂架也能变幅的起重机。
注：起重机的伸缩臂架可由关节臂架组合在设计作业工况下，起重系统允许吊起的总起重能力，是货物重量、可分吊具（或属具)质量的总和。
注：对于可变幅的起重机，安全工作负载与变幅能力有关，也与起重机的工作半径有关
5拖电术语
拖电绞车
towing winch
拖缆系缆绞车
towing bridle
最大系柱拉力
maximum
bollardpull
应急拖电装置
emergency
towing gear
辅助甲板机械术语
航梯绞车
accommodation
ladder winch
储绳卷车
rope storage
驱绳绞车
fibre rope
handling gear
舱口盖绞车
hatchcoverwinch
GB/T3893-—2008/ISO/FDIS3828:2007符号
具有一个或数个储绳卷筒，能快速收放、系住缆索的绞车
具有一个储绳卷筒，可带或不带绞缆简，用以操纵系索的绞车
由船舶在港口拖桩试验所能产生的最大静拉力
在紧急情况下，将船舶拖离现场的、与拖船联接的装置。
注：装置由卷简、拖缆、信息索、浮标、储绳箱、信号灯等组成
用来放下、保持、起升梯的，具有一个储绳卷筒的绞车
用于储存绳索的轻载功率或无动力的卷筒
具有一个或两个卷筒的动力驱动装置：确保绳索的工作部分只卷绕一层。它可与储绳卷车一起使用
用于启闭舱口盖的绞车
护轻载驱动
尺无动力
GB/T3893--2008/IS0/FDIS3828:2007序号
救助艇绞车
rescue-boat
救生艇绞车
life-boat winch
救生筱降落装置
launching
appliances
for a davit
launched lifeboat
工作艇绞车
work-boat winch
接岸电缆卷车
on-shore
electric cablereel
扭力铰
torque hinge
用于起升、放下救助艇或救生兼救助艇的绞车
用于起升、放下救生艇的绞车
用于起升、放下救生筱的设备
用于起升、放下工作艇的绞车
专门用于收放、储存船用接岸电缆的卷车
有动力驱动的铰链
工程船舶专用甲板机械术语
移船绞车
ship-shifting winch
拖网绞车
trawl winch
起网机
nets-lifter
布缆机
cable-laying machine
用于纵向、横向移动或定位工程船的绞车具有一只或多只卷筒，能单独运转或同时运转来收进或放出拖网绳索的绞车。注：绞车具有安全监视设备及排绳装置，以保护绳索、渔网及机件，也可以另外装备辅助卷筒及绞缆筒
借助卷筒与网具间的摩擦力，将网具从水中起到船上、岸上或冰面上的机械在水下布电缆时，用于夹持和收放电缆的机械
挖泥机
dredging shovel
扫海绞车
sweep winch
水文绞车
hydrographic winch
地质绞车
geological winch
深水底栖拖网绞车
deep sea-bed trawl winch
脐带绞车
umbilical winch
GB/T3893-2008/IS0/FDIS3828:2007定义
供挖掘、松土、搅碎、提升水底泥石的挖泥船上的专门机械
用于扫海测量船上，供收放和拖电扫海器具及绳索，进行扫测海底沉积物的绞车供收放水文测量仪器，进行水文测量的绞车
用于深水海底地质取样的绞车
用于深水海底底栖生物拖网调查的绞车用于收放特种脐带的绞车。
注：水下装置从水面或水下补给基地获得气体、淡水、电能和联络信号的管束线叫脐带符号
