中华人民共和国国家标准
液压软管接头：连接尺寸
卡套式免费标准bzxz.net
Hydraulic power-Hose connector:Connecting dimension
(Part : Insert type)
UDC 621. 643. 4
GB9065.2—88
本标准规定了以液压油（液）为工作介质的液压系统用卡套式软管接头连接八寸。1引用标准
GB3683钢丝编织液压胶管
GB3733.1~3765卡套式管接头
2 型式与尺寸

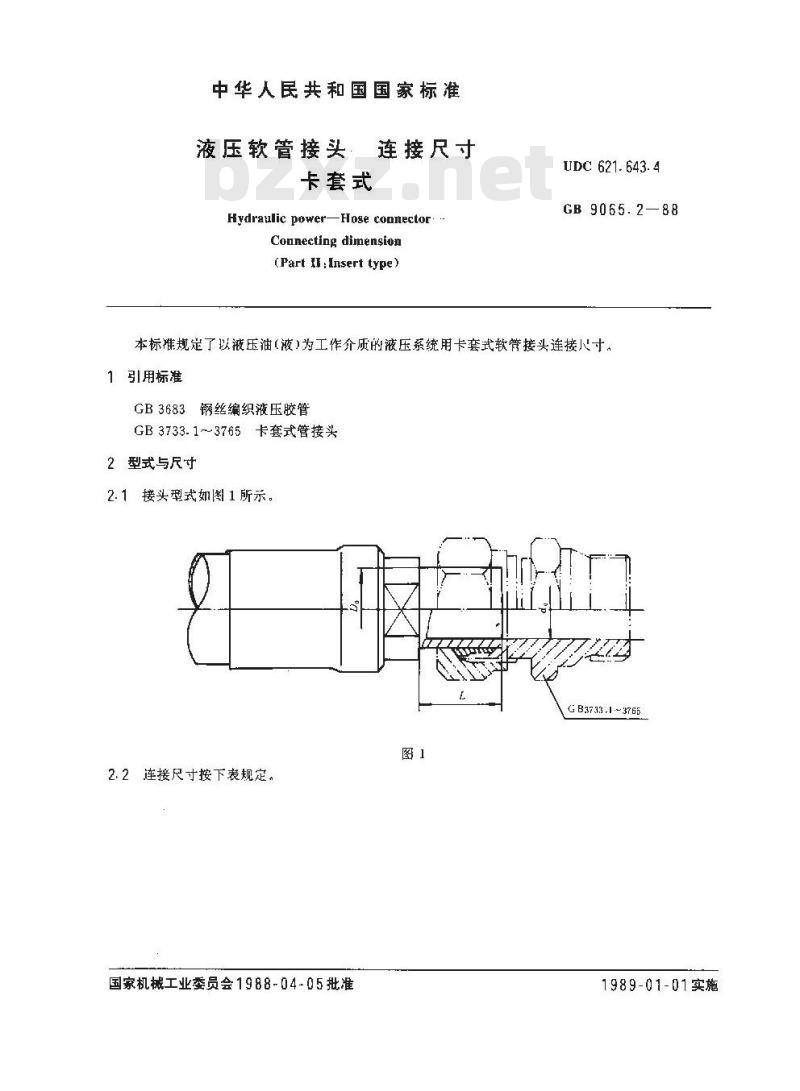

2.1 接头型式如图1 所示。
GB3733.1~3765

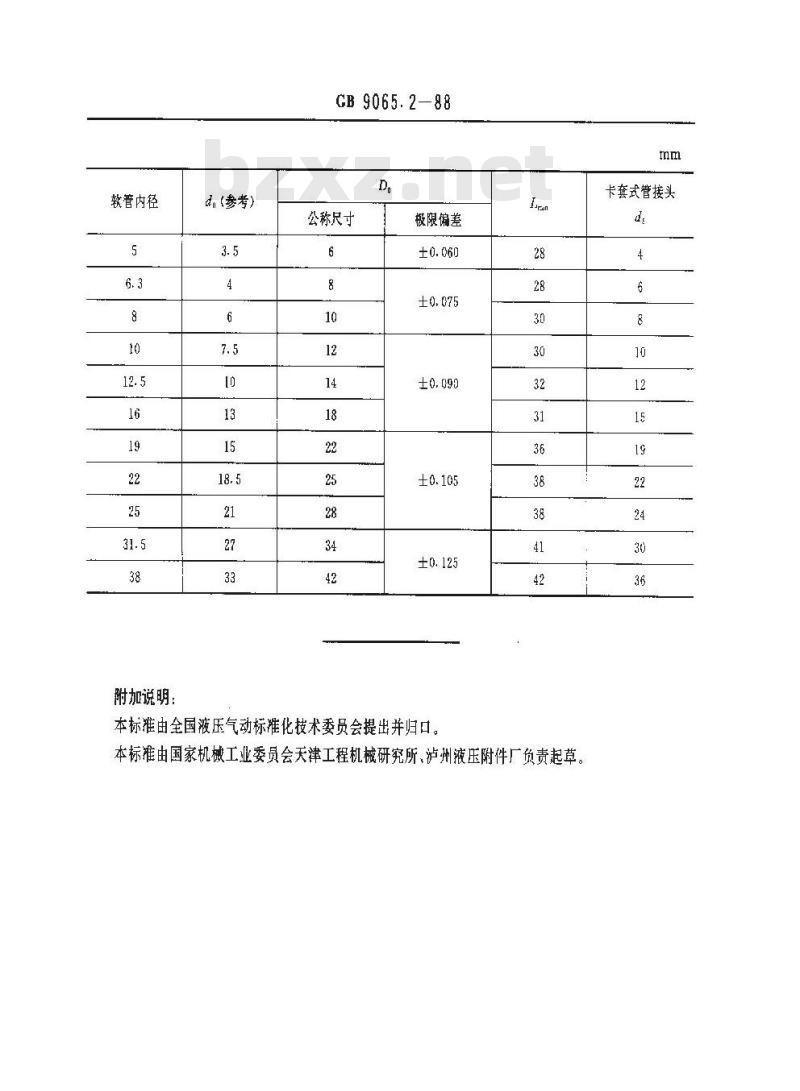

2.2连接尺寸按下表规定。
国家机械工业委员会1988-04-05批准1989-01-01实施
GB 9065.2—88
卡套式管接头
极限偏差
公称尺寸
d(参考)
软管内径
附加说明：
本标准由全国液压气动标准化技术委员会提出并归口。本标准由国家机械工业委员会天津工程机械研究所、沪州液压附件厂负责起草。
