中华人民共和国国家标准
液压软管接头
扩口式
连接尺寸
Hydraulic power-Hose connector-Connecting dimension
(Part I, Flare type)
UDC 621. 643. 4
GB 9065.1-88
本标准规定了以液压油（液）为工作介质的液压系统用扩口式软管接头连接尺寸。1引用标准
GB 3683铜丝编织液压胶管
GB5625~5653扩口式管接头
2型式与尺寸

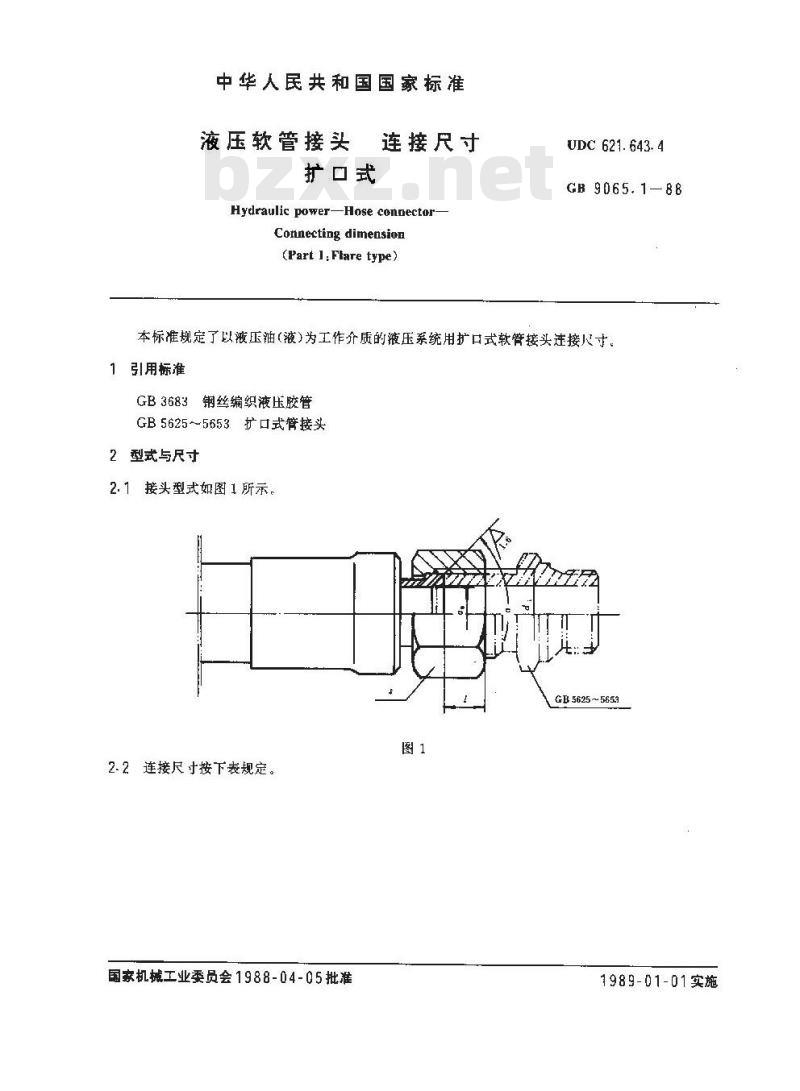

2.1接头型式如图1所示。
GB5625~5653此内容来自标准下载网

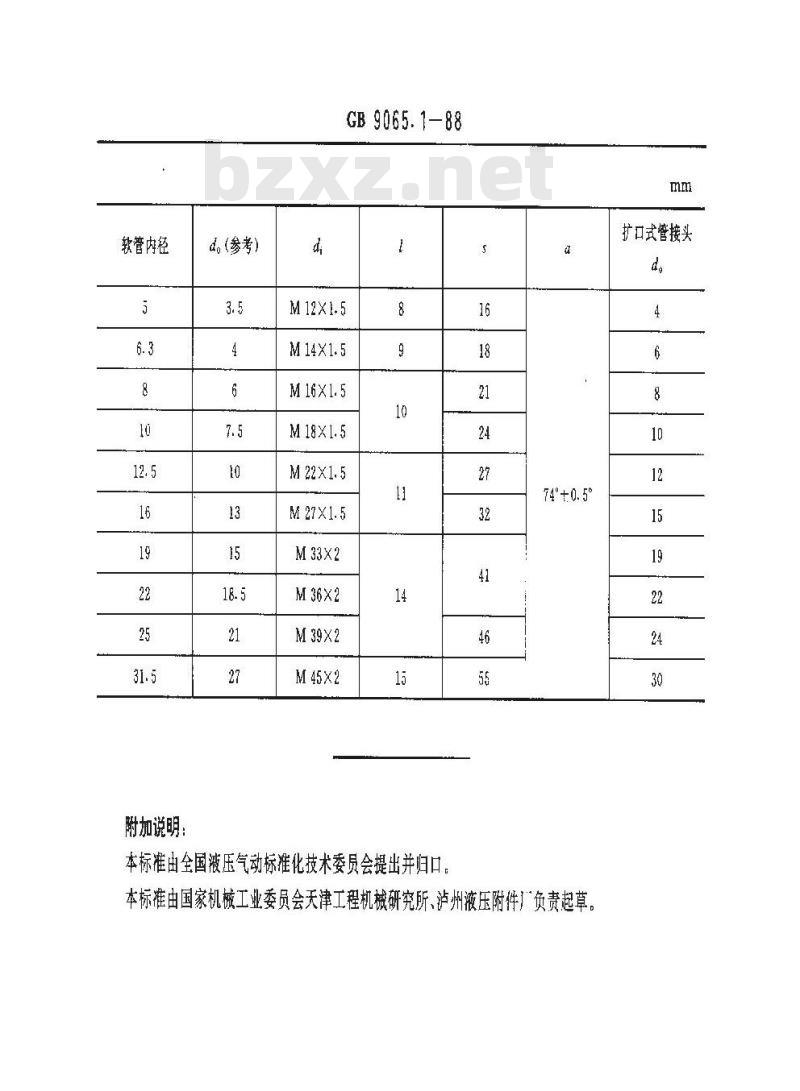

2.2连接尺寸按下表规定。
国家机械工业委员会1988-04-05批准图1
1989-01-01实施
GB9065.1—88
扩口式管接头
d（参考）
软管内径
M 16X1. 5
M33×2
M45×2
附加说明：
本标准由全国液压气动标准化技术委员会提出并归口。本标准由国家机械工业委员会天津工程机械研究所、泸州液压附件厂负责起草。
