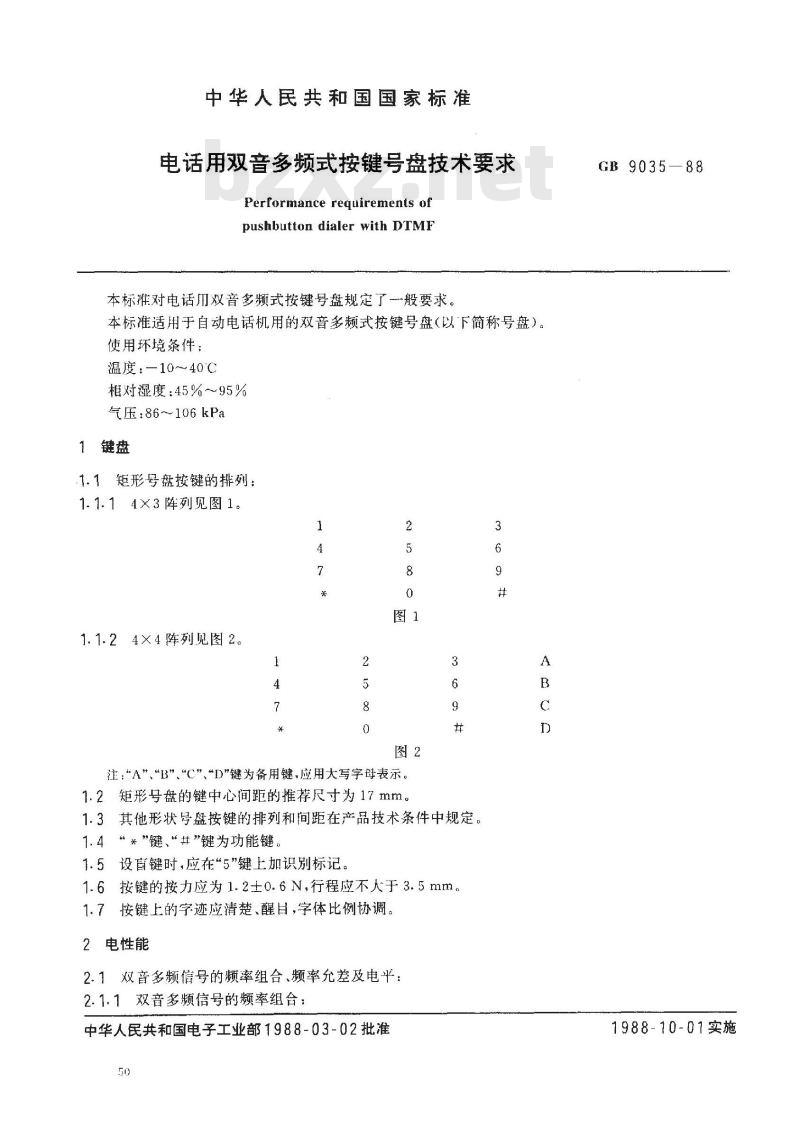

中华人民共和国国家标准
电话用双音多频式按键号盘技术要求Performance requirements of
pushbutton dialer with DTMF
本标准对电话川双音多频式按键号盘规定了般要求。本标准适用于自动电话机用的双音多频式按键号盘（以下简称号盘）使用环境条件：
温度：-10~40℃
相对湿度：45%~95%
气压：86~106kPa
1键盘
1.1矩形号盘按键的排列：
1.1.14×3阵列见图1。
4×4阵列见图2。
注，\A”、“B”、“C”、“D\键为备用键,应用大写字母表示，1.2矩形号盘的键中心间距的推荐尺寸为17mm。3
1.3其他形状号盘按键的排列和间距在产品技术条件中规定。1.4“*”键、“#”键为功能键
1.5设盲键时，应在“5”键上加识别标记。1.6按键的按力应为1.2士0.6N，行程应不大于3.5mm。1.7按键上的字迹应清楚、醒目，字体比例协调。2电性能
2.1双音多频信号的频率组合、频率允差及电平：2.1.1双音多频信号的频率组合：中华人民共和国电子工业部1988-03-02批准50
GB 9035—88
1988-10-01实施

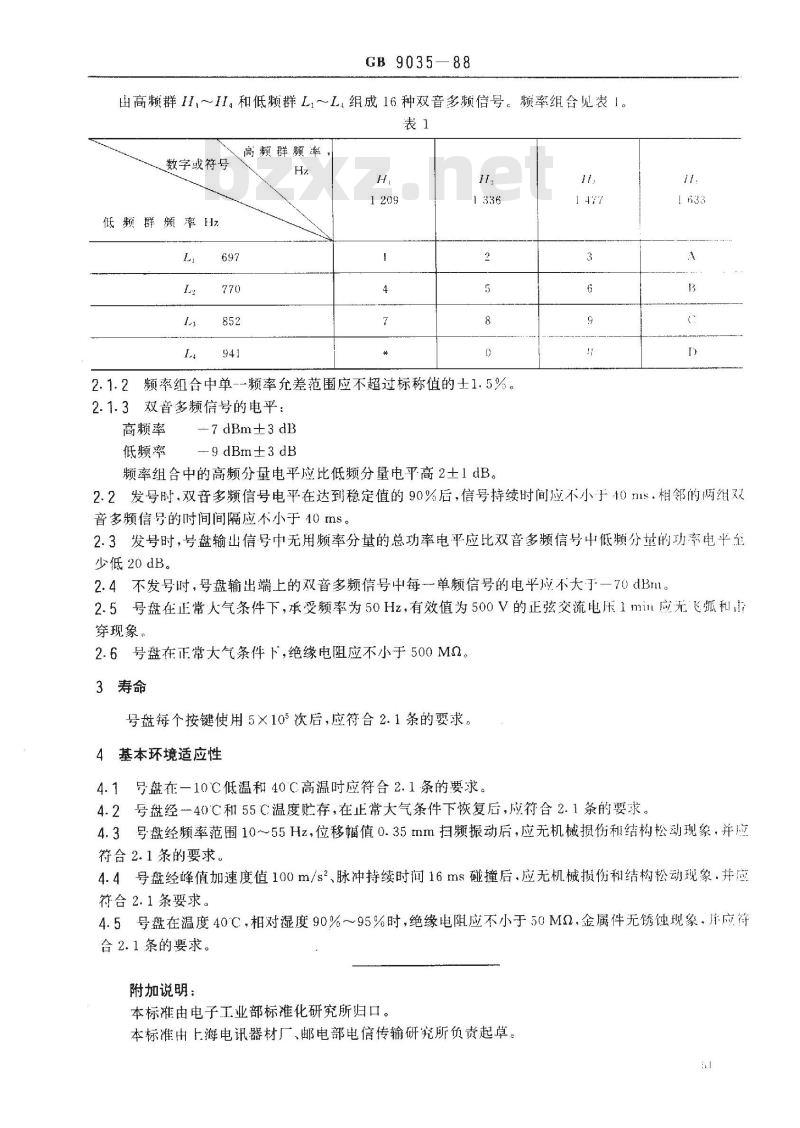

GB 9035—88
出高频群I,～.和低频群LL.组成16种双音多频信号。频率组合见表1表1
数字或符号
低频群频率Hz
高频群频率
2.1.2频率组合中单--频率允差范围应不超过标称值的士1.5%。2.1.3双音多频信号的电平：
高频率
低频率
-7 dBm±3 dB
-9 dBm±3 dBwww.bzxz.net
频率组合中的高频分量电平应比低频分量电平高2土1dB11
2.2发号时，双音多频信号电平在达到稳定值的90%后，信号持续时间应不小于10m1s.相邻的两组双音多频信号的时间间隔应不小于10ms。2.3发号时，号盘输出信号中无用频率分量的总功率电平应比双音多频信号中低频分量的功率电平少低 20 dB。
2.4不发号时，号盘输出端上的双音多频信号中每单频信号的电平应不大了—70dBm。2.5号盘在正常大气条件下，承受频率为50Hz，有效值为500V的正弦交流电压1min应无飞孤和出穿现象。
2.6号盘在正常大气条件下，绝缘电阻应不小于500M2。3寿命
号盘每个按键使用5×105次后，应符合2.1条的要求。4基本环境适应性
4.1号盘在一10℃低温和40℃高温时应符合2.1条的要求。4.2号盘经-40℃和55C温度贮存，在正常大气条件下恢复后，应符合2.1条的要求。4.3导盘经频率范围10～55Hz，位移幅值0.35mm扫频振动后，应无机械损伤利结构松动现象，并应符合2.1条的要求。
4.4号盘经峰值加速度值100m/s2、脉冲持续时间16ms碰撞后、应无机械损伤和结构松动现象.并应符合2.1条要求。
4.5号盘在温度40℃，相对湿度90%95%时，绝缘电阻应不小于50M2，金属件无锈蚀现象，并应符合2.1条的要求。
附加说明：
本标滩由电子工业部标准化研究所归口。本标准由上海电讯器材厂、邮电部电信传输研究所负责起草。
