【国家标准(GB)】 电话用脉冲式按键号盘技术要求

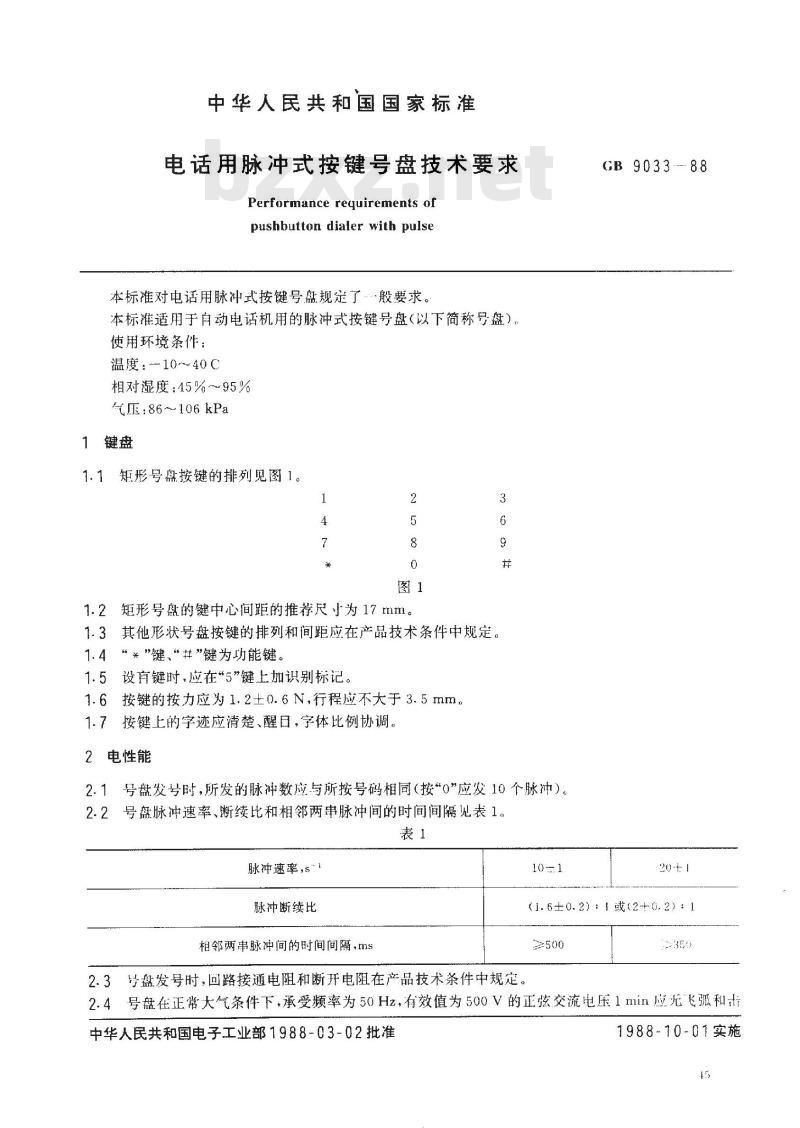

中华人民共和国国家标准
电话用脉冲式按键号盘技术要求Performance requirements of
pushbutton dialer with pulse本标准对电话用脉冲式按键号盘规定了般要求。本标准适用于自动电话机用的脉冲式按键号盘（以下简称号盘）。使用环境条件：
温度：10～40℃
相对湿度：45%~95%
气压:86~106kPa
1键盘
1.1矩形号盘按键的排列见图1。1
1.2矩形号盘的键中心间距的推荐尺小为17mm。3
1.3其他形状号盘按键的排列和间距应在产品技术条件中规定。1.4“*”键、“#”键为功能键。1.5设育键时，应在\5”键上加识别标记。1.6按键的按力应为1.2±0.6N，行程应不大于3.5mm。1.7按键上的字迹应清楚、醒日，字体比例协调。2
电性能
号盘发号时，所发的脉冲数应与所按号码相同（按“0\应发10个脉冲）。2.1-
2.2号盘脉冲速率、断续比和相邻两串脉冲间的时间间隔见表1。表1
脉冲速率,s1
脉冲断续比
相邻两串脉冲间的时间间隔,ms
GB 9033 ---8www.bzxz.net
(1.6±0.2):1或(2+0.2)：1
2.3号盘发号时，回路接通电阻和断开电阻在产品技术条件中规定。2.4号盘在正常大气条件下，承受频率为50Hz，有效值为500V的正弦交流电压1min应无飞弧和+中华人民共和国电子工业部1988-03-02批准1988-10-01实施
穿现象。

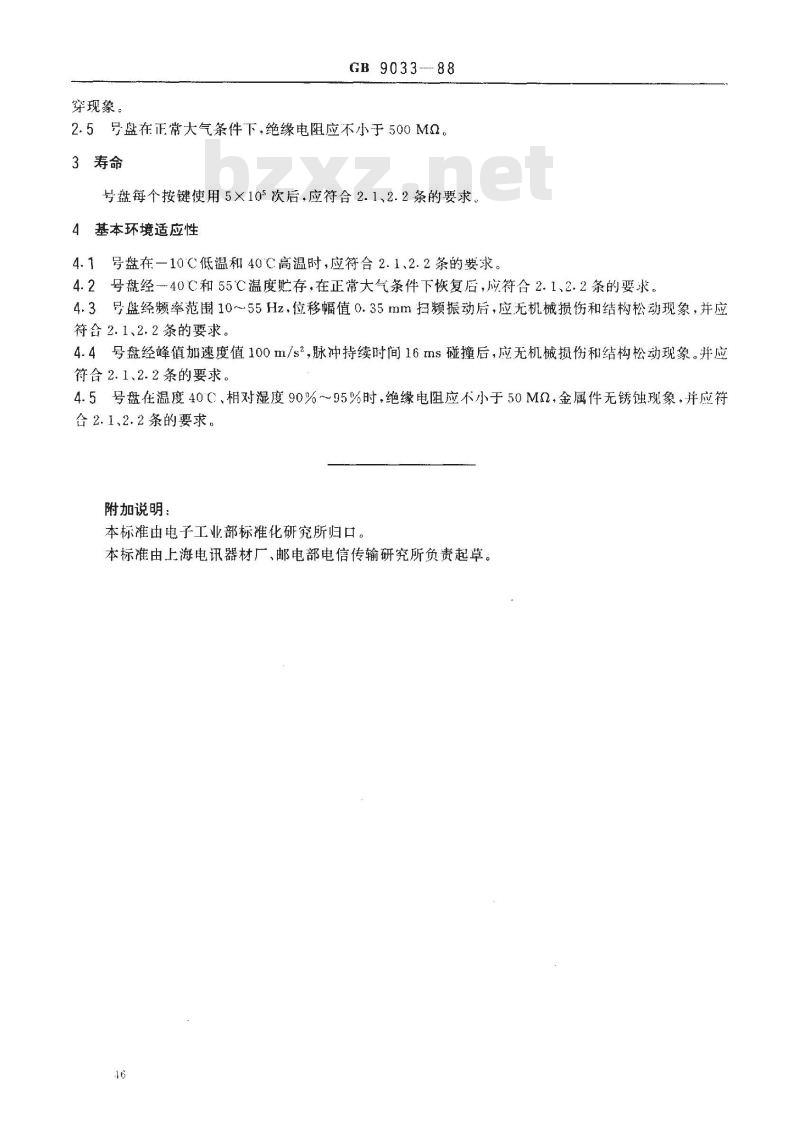

GB 9033---88
2.5号盘在正常大气条件下，绝缘电阻应不小于500MQ。3寿命
号盘每个按键使用5×105次后，应符合2.1、2.2条的要求。4基本环境适应性
4.1号盘在一10C低温和40℃高温时，应符合2.1、2.2条的要求。4.2号盘经-40℃和55℃温度贮存，在正常大气条件下恢复后，应符合2.1、2.2条的要求。4.3号盘经频率范围10~55Hz，位移幅值0.35mm扫频振动后，应无机械损伤和结构松动现象，并应符含2.1、2.2条的要求。
4.4号盘经峰值加速度值100m/s°，脉冲持续时间16ms碰撞后，应无机械损伤和结构松动现象。并应符合2.1、2.2条的要求，
4.5号盘在温度40C，相对湿度90%～95%时，绝缘电阻应不小于50M2，金属件无锈蚀现象，并应符合2.1、2.2条的要求。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由上海电讯器材厂、邮电部电信传输研究所负责起草。16
