【国家标准(GB)】 纸和纸板镜面光泽度测定法 45°角测定法

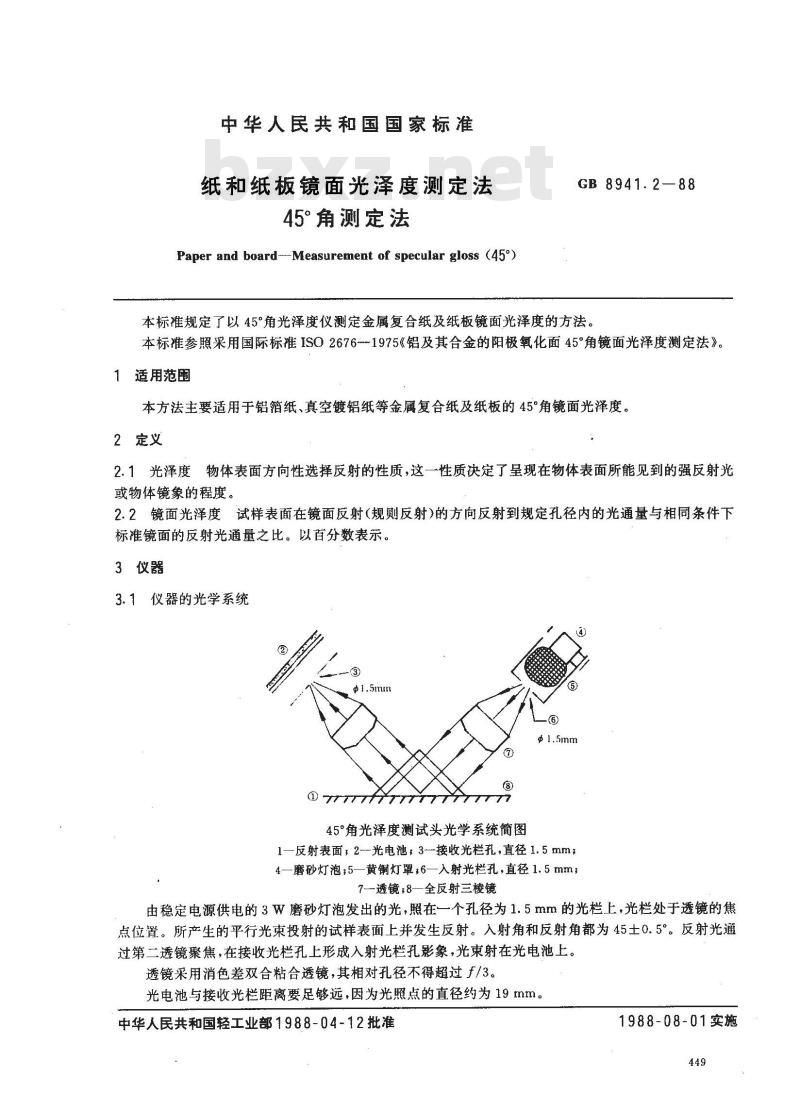

中华人民共和国国家标准
纸和纸板镜面光泽度测定法
45°角测定法
Paper and board--Measurement of specular gloss （45°)GB 8941.2—88
本标准规定了以45°角光泽度仪测定金属复合纸及纸板镜面光泽度的方法。本标准参照采用国际标准ISO26761975《铝及其合金的阳极氧化面45°角镜面光泽度测定法》。1适用范围
本方法主要适用于铝箔纸、真空镀铝纸等金属复合纸及纸板的45°角镜面光泽度。2定义
2.1光泽度物体表面方向性选择反射的性质，这一性质决定了呈现在物体表面所能见到的强反射光或物体镜象的程度。bzxZ.net
2.2镜面光泽度试样表面在镜面反射（规则反射）的方向反射到规定孔径内的光通量与相同条件下标准镜面的反射光通量之比。以百分数表示。3仪器
3.1仪器的光学系统
() 77TT/TT777)
45°角光泽度测试头光学系统简图1一反射表面；2光电池；3-接收光栏孔，直径1.5mm；4一磨砂灯泡；5一黄铜灯罩；6一入射光栏孔，直径1.5mm；7-透镜;8—全反射三棱镜
由稳定电源供电的3W磨砂灯泡发出的光，照在一个孔径为1.5mm的光栏上，光栏处于透镜的焦点位置。所产生的平行光束投射的试样表面上并发生反射。入射角和反射角都为45土0.5°。反射光通过第二透镜聚焦，在接收光栏孔上形成入射光栏孔影象，光束射在光电池上。透镜采用消色差双合粘合透镜，其相对孔径不得超过f/3。光电池与接收光栏距离要足够远，因为光照点的直径约为19mm。中华人民共和国轻工业部1988-04-12批准1988-08-01实施
GB8941.2--88

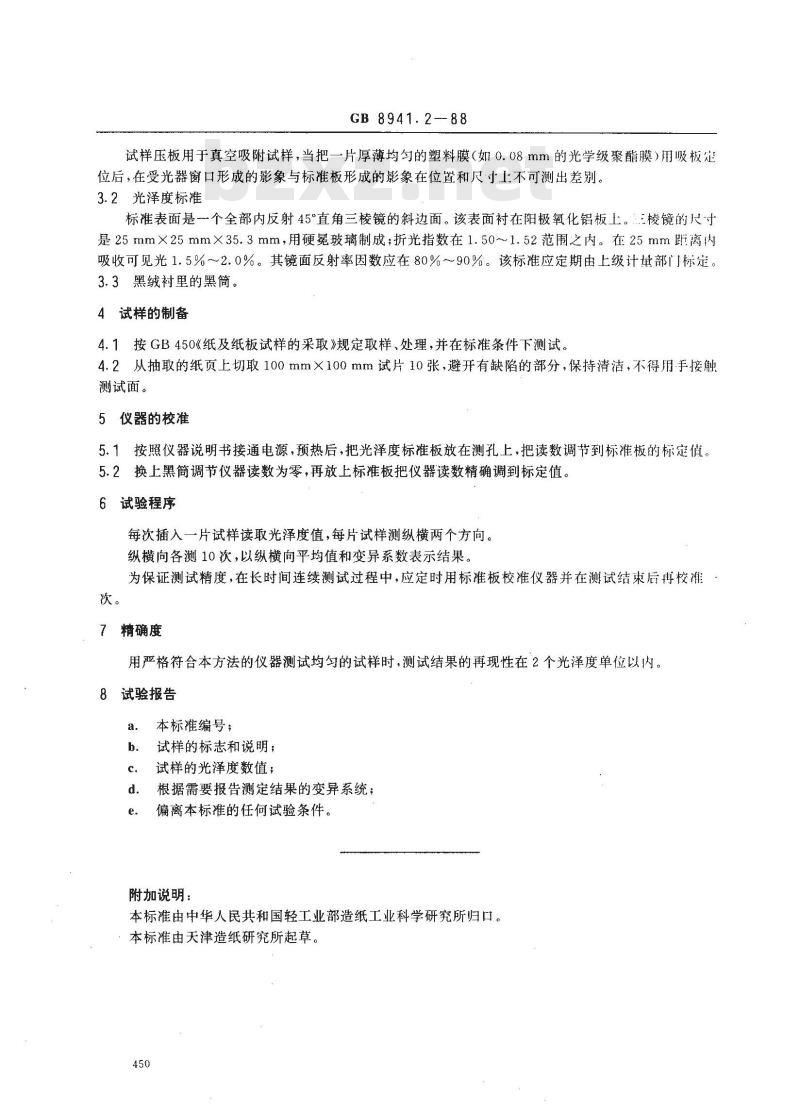

试样压板用于真空吸附试样，当把一片厚薄均匀的塑料膜（如0.08mm的光学级聚酯膜）用吸板定位后，在受光器窗口形成的影象与标准板形成的影象在位置和尺寸不可测出差别。3.2光泽度标准
标准表面是个全部内反射45°直角三棱镜的斜边面。该表面衬在阳极氧化铝板上。三棱镜的尺寸是25mm×25mm×35.3mm，用硬冕玻璃制成；折光指数在1.50~1.52范围之内。在25mm距离内吸收可见光1.5%～2.0%。其镜面反射率因数应在80%~～90%。该标准应定期由上级计量部门标定。3.3黑绒衬里的黑筒。
4试样的制备
4.1按GB450《纸及纸板试样的采取》规定取样、处理，并在标准条件下测试。4.2从抽取的纸页上切取100mm×100mm试片10张，避开有缺陷的部分，保持清洁，不得用手接触测试面。
5仪器的校准
5.1按照仪器说明书接通电源，预热后，把光泽度标准板放在测孔上，把读数调节到标准板的标定值，5.2换上黑筒调节仪器读数为零，再放上标准板把仪器读数精确调到标定值。6试验程序
每次插入一片试样读取光泽度值，每片试样测纵横两个方向。纵横向各测10次，以纵横向平均值和变异系数表示结果。为保证测试精度，在长时间连续测试过程中，应定时用标准板校准仪器并在测试结束后再校准次。
7精确度
用严格符合本方法的仪器测试均匀的试样时，测试结果的再现性在2个光泽度单位以内。8试验报告
本标准编号：
试样的标志和说明；
试样的光泽度数值；
根据需要报告测定结果的变异系统；偏离本标准的任何试验条件。
附加说明：
本标准由中华人民共和国轻工业部造纸工业科学研究所归口。本标准由天津造纸研究所起草。450
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
