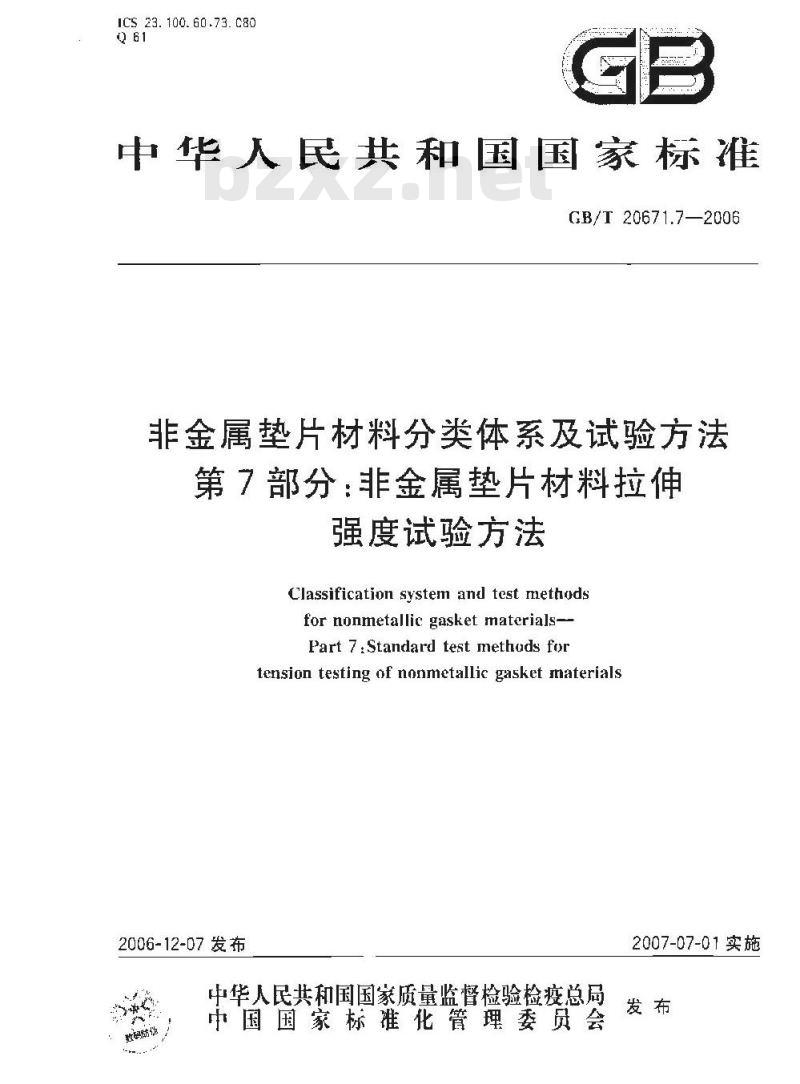

【国家标准(GB)】 非金属垫片材料分类体系及试验方法 第7部分:非金属垫片材料拉伸强度试验方法

ICS 23.100.60.73.C80
中华人民共和国国家标准
GB/T 20671.7—2006
非金属垫片材料分类体系及试验方法第7部分：非金属垫片材料拉伸
强度试验方法
Classification system and test method:for nonmetallic gasket materials-Part 7:Standard test methuds fortension testing of nonmetallic gasket taterials2006-12-07发布
中华人民共和国国家质量监督检验检疫总局码防您
中国国家标准化管理委员会
2007-07-01实施
（GBT2057!<非金属垫片材料分类系及试验方法》分［1个部分：第1部分：非金属毕片村料分类体系：第2部分库材料压缩率回婵率试验本法第3部分：垫片材料时液性试验方法：第！部分：挚片材料密封性试验力法：第3部分:垫片材料端变松弛率试验方法;第6部分，垫片材料与金属表面粘附性试验方法第7部分：非金属垫片材料拉伸强度试验方法；第8部分：非金属垫片村料柔钦性试方法；第9部分：软木垫片材料胶结物耐久性试验方法：第1部分：垫爪材料导热系数测定方法：第！部分：合成案合物抗霉性测定方法·本部分为GBT20671的第7部分
GB/T 2C671. 7—20C6
木部分等回采用美国试验与材料协会AST3[F15295(2002年拥认非金属垫片村料拉伸强度试验方法
本部分等同翻译 ASTMI152--95(2G02)。木部分与ASTMI152952C02)相比，主要做了如下修改：删除了第1,2条最片一何*括号内给出的值仅供参考“；第2章标题用\规范性引用文件“代替\参考文件\，并增加「引导语；引用文件日录巾中用中国国家标准GH/T20G7I.1\代替了美国试验与材料协会ASTM标准“F10+\，在际准正文也相应进行了替代；
删除了所有括号中给出的英制单位及其数值！将第7.1,2条中两丈头间距离由\116 mm\修改为\102 mm1\;将第5.1.1条、第6.1.2条、第6.1.3条中的\21℃~29℃\修改为\21~30℃\，在第 7. 1. 1 条中的模具 A 和第 7. 1, 2 条中的模具 B后面分别增相于 个说明括号;在第！.1.5条\使用的试验程序\的括号中增加了“方法D\；增「资料性附录\吡哑饸形试样模具\（见附录A），本部分附录A为资料性附录，
本部分主中国建筑村料工业协会提出。本部分山威阳非金属矿研究设许院泪口，本部分负责起草单位咸阳非金离矿研究设计院。木部分察加起草单位:建筑材料」业技术监督研究中心,炳台石川密时挚板有限公司、浙江国泰密封材料股份有限公司，海索拓工贸有限公司，因特费斯公司，华尔卡密封件制品（1海)有限公司。本部分十要起草人：沈小萍,尚兴春、姜寿松、吴益民、潘洲、高冠英.冯梅本部分为首次发布。
1范围
非金属垫片材料分类体系及试验方法第7部分：非金属垫片材料拉伸
强度试验方法
GB/T 20671. 7—2002
1.1本试验方法规定了一些非金属本片材料室温下的拉伸强健的测试方法。村料的类型包括GB/T20671.1中描述的含石棉利其他无机纤维（1型），软木（2型）、纤维素和其他有机红维【3型）、乘性石型)的材料。本试验方法不适用于硫化橡胶和橡胶○型图，坑化橡胶的测试方法在试验方法ASTMD412中描述，像胶O型圈的测式方法在试验方法ASTMD1-114中描述。1.2以国际单位制(SI)单位表示的数值作为标准。1.3本部分不涉及与其使用有关的安全问题，本部分的使用者有贡任考虑安全和健康可题，并在使用前确定规章制的应用范围。
2 规范性引用文件
下列文件中的条款通过GB/T20671的本部分的引用而成为本部分的条款：凡是注日期的削用文件·其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分·然而，鼓励根据本部分达成协议的弃研究是否可理用这些件的最新版本，凡是不注片期的引用支件+其最新版本适用于本部分。
G/T2671.1非金属垫片材料分类体系及试验方法第【部分,非金属垫片材料分奖体系A4STMD112蔬化橡咬和热塑性橡胶及热塑性合成像咬试验方法拉伸强度ASTMD14140型橡胶图试验片法
ASTME1试验机力的校准指导卡
ASTME691实验室研究确定试验方法精密度的作业指导3术语和定义
下列术语和定义适用于GB/T20G71的本部分，3. 1
样本saple
从一个试验批中取出的一个单位或一个单位的部分，3.2
试样specimenbzxz.net
使用于某个试验的一件材料-或制成特定的形状，或经特别处理，3.3
拉伸强度tensile strengih
拉试样直到断裂时所施加的最大拉伸应力。3.4
拉伸应力tensilestress
就排的衔单位或原始横截而积上承受的力GB/T 20671. 7—2006
4意义和用途
4.1这些减验方法规定了测定非金愿垫片材料拉伸强瘦的标准化程序。该性能的测定确定广不同型号，类别利等级的时料的表证，谢试结果给生产者个判断其产品质量的水平.同时也能帮助垫片材料的买方确定他为某·一特定用途而指定的材料是否依照合格质量指标进行生产。4.2这个性能的测定结果不能误认为给垫片材料的买方一个实际的应用性能。4.3这个性能可以用作确定指标的一个依据，4.4
测定的程序是依据不同奖型的材料而决定的。为能够比较不同实验室的测定结果，试验一定选用适当和相同的程序来进行：4.5拉伸强度的测试叫以使用不尚型号的设备，但不同的拉仲强度测试设备可能会产生不同的粘果如果突验空间的测试设备不同他们之间一定要有一个对照比较的程序，否则会产生误导的结果。5试验设备
5.1模具-模具内表面应经精加工，并与切割刃形成的平面垂直，深度至少为5mIr，切制力应锋利、无裂痕，以防划伤试样边
5. 2 测呼——与GB/T 20671. 1的规定 -致。5.3垃试验机一一拉件试验应在机动的拉力试验机上进行。该试验机应能保持恒定的分离速率，有\-个指示载记录拉伸力的装置，定结果误差应在工2以内。该试验机应有两个夹头和一个以均勾逆率分离该爽头的机均，试验时分离速率的误差应在规定速率的二5%以内，用以将粒伸力传递丁试样上的夹头应是锲形体或曲拉钳形。5.3.1拉力试捡机的校准按指导书ASTM EI的程序A进行6试样调节
6.1试前，试样应按下述方法调节：6.1.11型材料——试样应在100亡上1℃的烘箱小调节1h,然后放人盛有适官的干焕剂的干燥器中冷卯至21℃～30℃：低石稀板除外，石棉板应在190℃二1℃的烘箱调节4h6.1.22型材料——试样应在温度为21℃～30℃，相对湿度为50%--55%的空气和缓循环的调湿箱或调湿室巾调节至少 4 h。
6.1.33型材料一试样应在盛有无水乳化钙的十燥器中在2T -~30℃下预光调节h，然后将或样移到湿度为21\℃~39℃、相对湿度为505%~53%的空气和缓循环的调湿箱或调湿室中调节率少2Ph7
试验程序
7.1方法A，适用于含石棉和其他无机纤维的非金属垫片材料7.1.1使用试验方法ASTM1)112规定的模具A（参见附录A（试样宽度12.7mm）从样本中制备试样：试样纵向应与材料的纤维方间垂真：7.1.2将试样夹忙试验机两个央头中,两央头叫距离为102 tu1以 305 mnm/nin上2 mn1/rin的速率驱动夹头，当佳用摆谨式试验机时.妇果宽度为12.7 mm 的试样的断裂载荐大于试验机额定值的85%，则使用试验方法ASTM1>112规定的模具B（参见附录A）（试样宽度6.4mm）制备战伴；果宽度为 12. 7 11rm1 的试样的断裂载荷小于试验机颜定值的 15%时,则住用第 7. 3. 1 条规定的 25,4 mm <152.1的模其制备试样
7.2方法B,适用于软木垫片和软木橡胶垫片材料7.2. 1使用 50. 8 mm×101. 5 mm 的模具,从品[制备试样。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
