橡胶或塑料软管及软管组合件
无挠曲液压脉冲试验
Rubber or plastics hoses and hose assemblies-Hydraulic impulse test without flexing(ISO6803.1994IDT)
2006-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施
GB/T5568—2006/ISO6803:1994

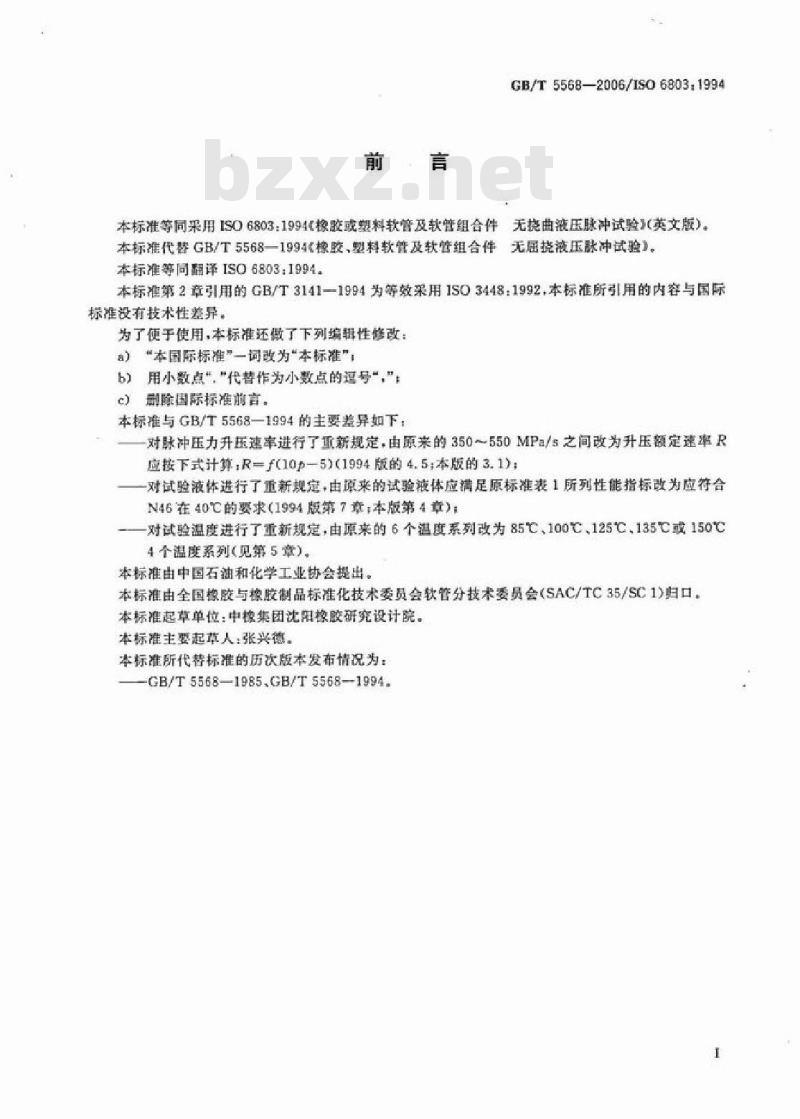

本标准等同用ISO6803：1994橡胶或塑料软管及软管组合件无挠曲液压脉冲试验（英文版）本标准代替GB/T5568一1994橡胶，塑料软管及软管组合件无屈挠液压脉冲试验》。本标准等同翻译ISO6803：1994
本标准第2章引用的GB/T3141一1994为等效采用1SO3448：1992，本标准所引用的内容与国际标准没有技术性差异。
为了便于使用，本标准还做了下列编辑性修改：a）“本国际标准”一词改为“本标准”，b）用小数点““代替作为小数点的这号”，”c)副除国际标准前言。
本标准与GB/T5568—1994的主要差异如下：对脉冲压力升压速率进行了重新规定，由原来的350~550MPa/s之间改为升压额定速率R应按下式计算，R=F(10p-5)（1994版的4.5本版的3.1)：对试验液体进行了重新规定·由原来的试验液体应满足原标准表1所列性能指标改为应符合N46在40C的要求（1994版第7章，本版第4章）对试验温度进行了重新规定，由原来的6个温度系列改为85℃，100℃，125℃，135℃或150℃4个温度系列（见第5章），
本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1）归口，本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准主婴起草人张兴德。
本标准所代替标准的历次版本发布情况为：GB/T5568—1985.GB/T5568-1994.GB/T5568-2006/IS068031994

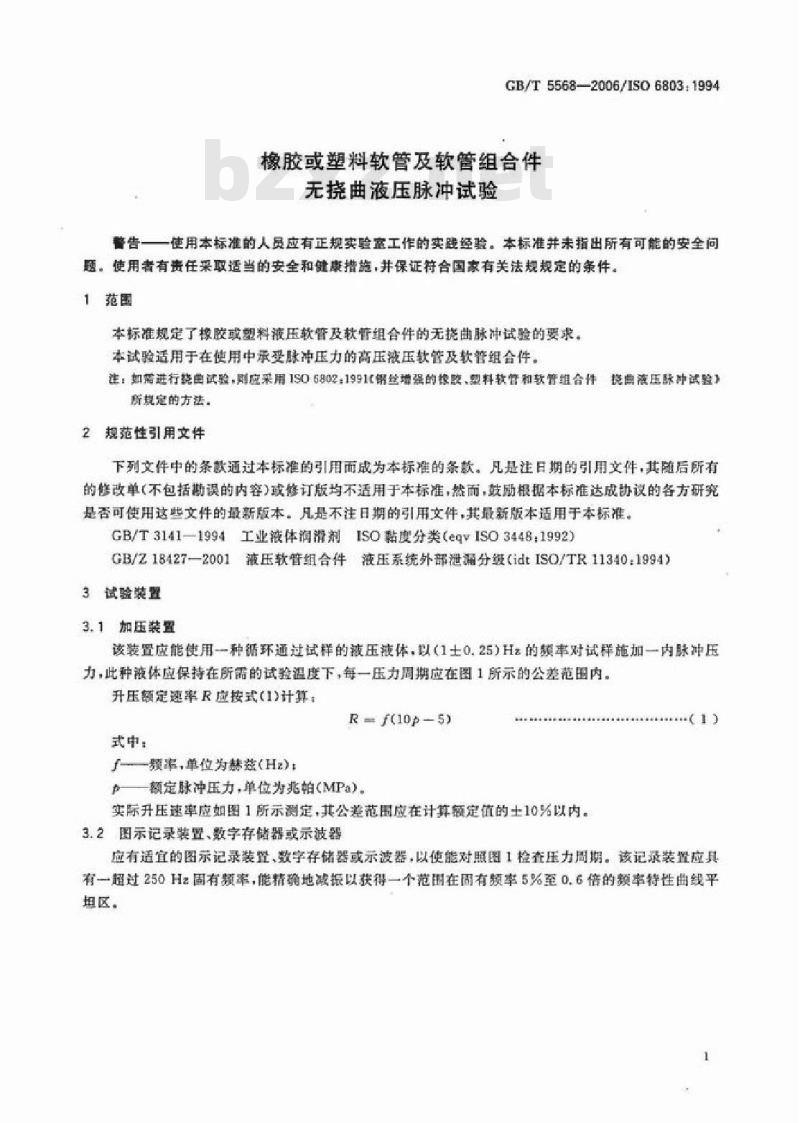

橡胶或塑料软管及软管组合件
无挠曲液压脉冲试验
警告一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了橡胶或塑料液压软管及软管组合件的无挠曲脉冲试验的要求。本试验适用于在使用中承受脉冲压力的高压液压软管及软管组合件，注：如需进行晓曲试验，聘应采用IS06802：1991C请丝增强的快胶，塑料软管和软管组合件烧曲液压脉冲试验所规定的方法。
2规范性引用文件
下列文件中的条款适过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3141-1994 工业液体润滑剂ISO黏度分类（eqvISO3448:1992）GB/218427-—2001液压软管组合件液压系统外部泄漏分级（idtISO/TR11340：1994)3试验装置
3.1加压装置
该装置应能使用一种循环通过试样的液压液体，以（1士0.25）Hz的领率对试样施加一内脉冲压力，此种液体应保持在所需的试验温度下，每一压力周期应在图1所示的公差范图内。升压额定速率R应按式(1)计算：Rf(10p-5)
厂题牢，单位为替兹（Hz)
p—额定脉冲压力,单位为兆帕(MPa)。实际升压速率应如图1所示测定，其公差范围应在计算额定值的土10%以内。3.2图示记录装置、数字存储器或示波器10
应有适宜的图示记录装置，数字存储器或示波器，以使能对照图1检在压力周期。该记录装置应具有一超过250Hz固有频率，能精确地或以获得一个范固在固有颗率5%至0.6倍的额率特性曲线平坦区。
GB/T55682006/ISO6803:1994
试整压力
85试验压力
15%试验压力
5%55K周期
一个冲周期

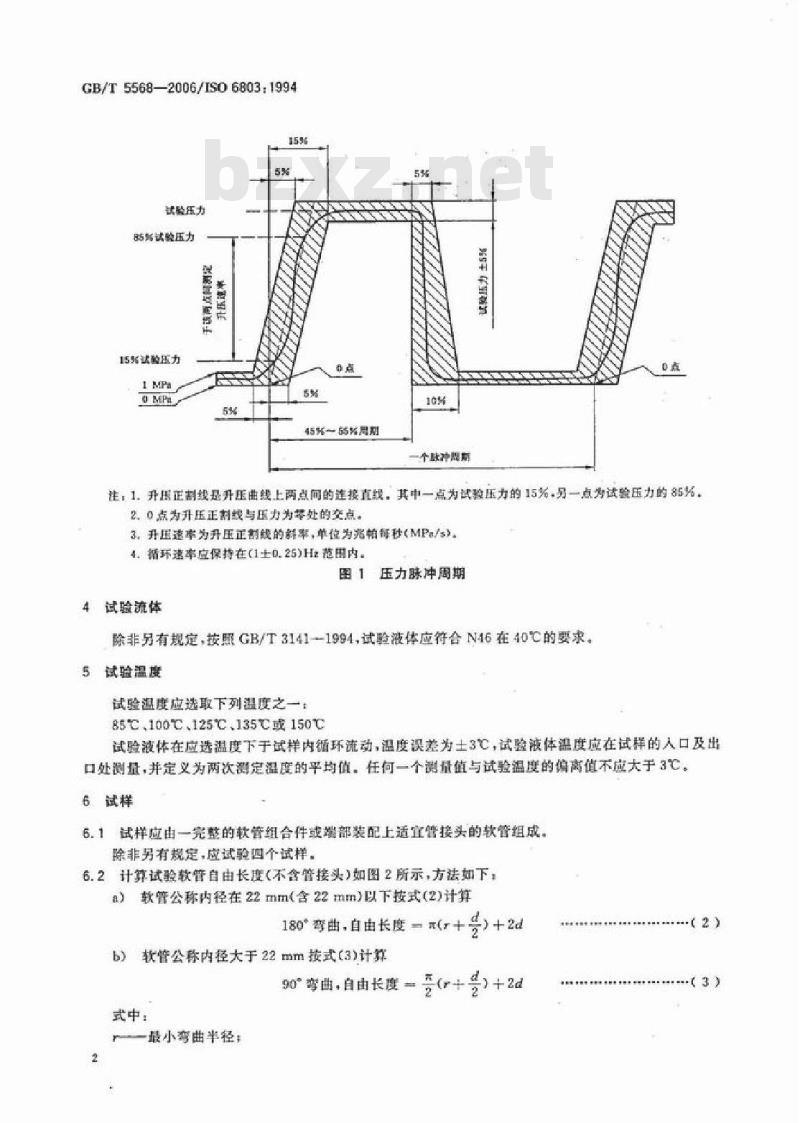

注，1.升压正制线是升压曲线上两点间的连接直线。其中一点为试验压力的15%.另一点为试验压力的85%，2.0点为升压正制线与压力为举处的交点。3.升压速率为升压正制线的新率，单位为兆帕每秒（MPa/s)4.循环速率应保持在（1土0.25）Hz范围内。图1压力冲周期
4试验筑体
除非另有规定，按照GB/T3141-1994，试验液体应符合N46在40C的要求。5试验温度
试验温度应选取下列温度之一！85℃.100℃.125℃.135℃或150℃试验液体在应选温度下于试样内循环流动，温度误差为士3C，试验液体温度应在试样的人口及出口处测量，并定义为两次测定温度的平均值。任何一个测量值与试验温度的离值不应大于3亡。6试样
6.1试样应由一完整的软管组合件或端部装配上适宜管接头的软管组成，除非另有规定，应试验四个试样。6.2计算试验软管自由长度（不含管接头）如图2所示，方法如下：a）软管公称内径在22mm（含22mm）以下按式（2）计算180°套曲，白由长度一#r十
b）软管公称内径大于22mm按式（3）计算90°曲自由长度
式中：
最小弯曲半径！
一教管外径
GB/T5568-2006/IS06803:1994
对所计算的软管自由长度，其偏差范用为0~十1%或0~15mm，两者以较大者为准。教管自由长度
#Cr+0/2)+21
(2rta)tass
Gr+a/atsn

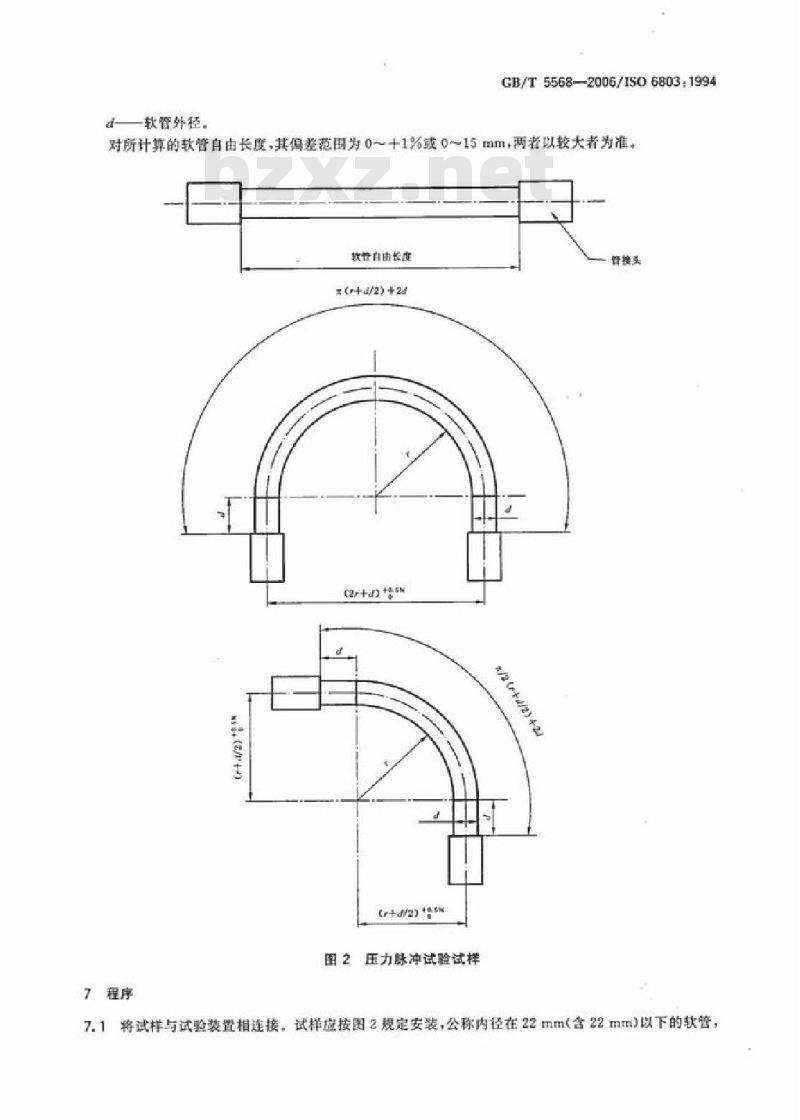

图2压力脉冲试验试样
7程序
管接卖
7.1将试样与试验装置相连接试样应按图2规定安装，公称内径在22mm含22mm）以下的软管，GB/T5568-2006/1S06803:1994www.bzxz.net
试样应弯曲180°公称内径在22mm以上的软管应弯曲90°7.2将试验液体升温至试验温度，然后接图1要求施加脉冲压力，将试验进行至规定脉冲循环次数或直至软管组合件损坏为止。
如果在完成最小周期数前停止脉冲试腔，当达到试验温度并重新开始试验时，在软管/管接头接合处可能会出现轻度的试验获体渗通。应按GB/Z18427一2001分类规定记录渗漏等级。8结果表示
8.1记录出现故障时循环次数如果未发生故障，则应记录所完成的循环次数。8.2端部管接头发生诊漏、起泡或破损，在距管管接头25mm以内或在相当于软管外径的距离以内，两者以较大者为准，应视为组合件性能不合格。此类故障并不能证明更换管接头后软情不能符合规定的要求。
9试验报告
试验报告应包括下列内：
）本标准的编号：
所试验软管或软管组合件的完整说明，包括管接头的标志及附件说明，如前胶头长度，扣压后的
直径等，
试验温度：
试验压力！
试验液体：
D升压速率：
g）脉冲循环率；
试样弯曲至90°或者180°
每一试样试验至损坏时的脉冲次教或所完成的脉冲次数：）每一试样提坏的位置及方式，或完成试验后每一试样的状况版权专有侵权必究
书号：155066·1-29386
GB/T 5568-2006
