【国家标准(GB)】 道路车辆 牵引车和挂车之间的电连接器 12V13芯型

1CS43.040.10

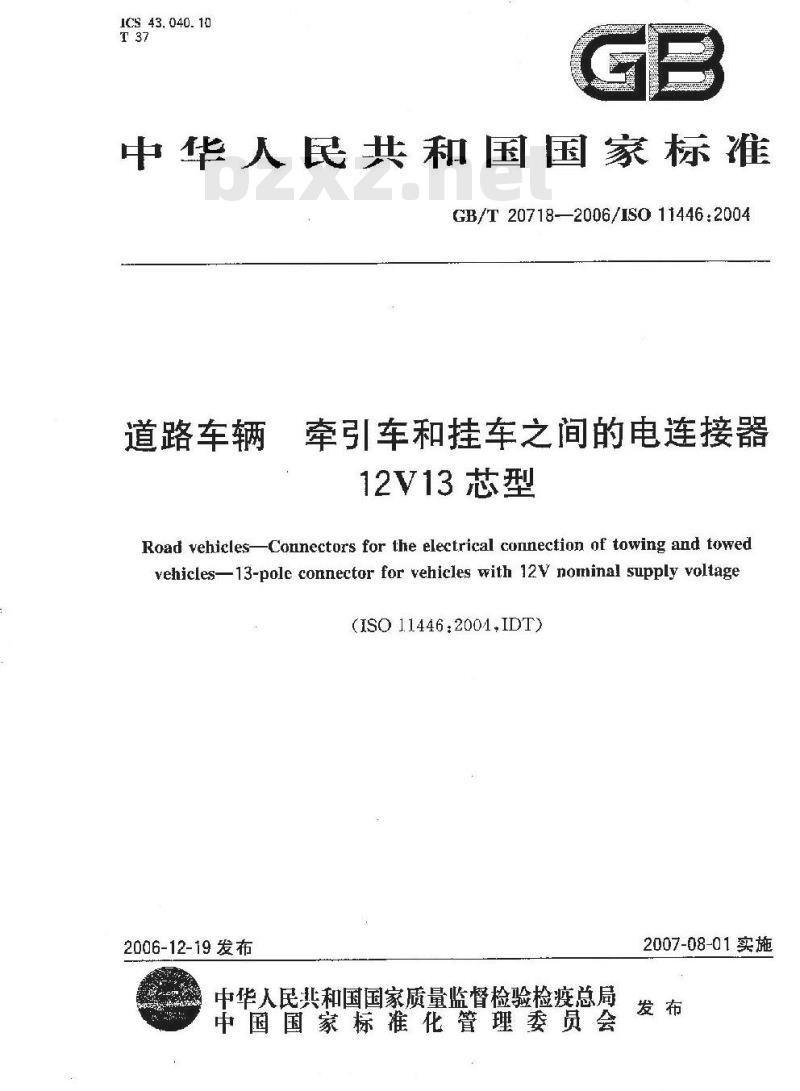

中华人民共和国国家标准
GB/T 20718-—2006/1SO 11446:2004道路车辆
牵引车和挂车之间的电连接器
12V13芯型
Road vehiclesConnectors for the electrical connection of towing and towedvehicles—13-pole connector for vehicles with 12V nominal supply voltage(ISO 11446:2004,IDT)
2006-12-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施
GB/T 20718—2006/IS0 11446:2004本标对应于1S011446:2004道路车输牵引车和被牵引车之间的电连接器12V标称电压的13极连接器》,本标准与IS0 11446的一致性程度为等同采用，只作了少量编辑性修改，主要差异如下：将国际标准中的“本国际标准”改为“本标准”将国际标准中的“引用标推”及导语按GB/T1.1改为“规范性引用文件”及规定的导语。将国际标准中引用的ISO4091改为按其等同转化的我国标准GB/T5053.3逆路车辆率引车和挂车之间的电连接器定义，试验方法和要求》，国际标准图1中k展开图在主图中快少相应标示，本标准在图1注中增加了“iK为旋合槽展开图”。
本标摧由中国汽车工业协会提出。本标准由全国汽车标准化技术委员会归口。本标准由中国汽车技术研究中心，长沙汽车电器研究所、鸿壁天海汽车电器有限公司、积架宝威汽车纽件深圳有限公司负责起草。本标准主要起草人：许秀香,季伟阳、王来生、谢献华。1范围
GB/T20718--2006/IS011446:2004道路车辆牵引车和挂车之间的电连接器12V13芯型

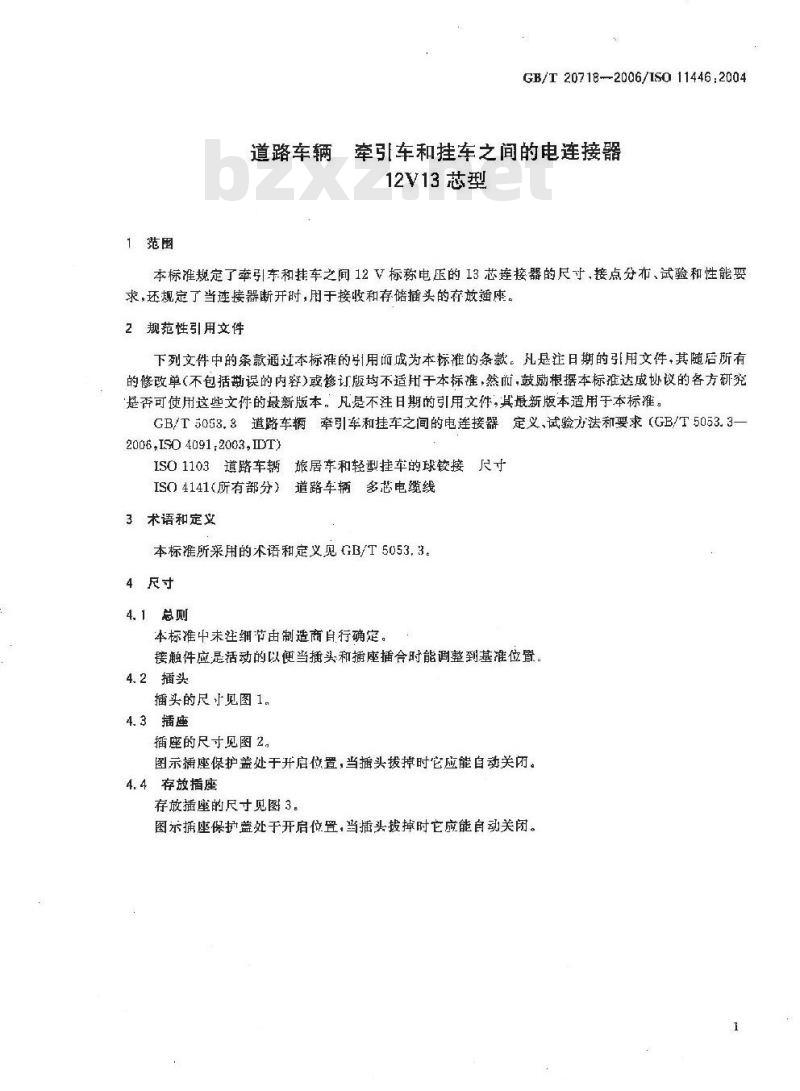

本标准规定了牵引车和挂车之间12V标称电压的13芯连接器的尺寸，接点分布、试验和性能要求，还规定了当连接器断开时，用于接收和存储插头的存放插座。2规范性引用文件
下列文件中的条款通过本标准的用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用干本标谁，然前，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T5053.3道路车辆牵引车和挂车之间的电连接器定义、试验方法和要求（GB/T5053.3-2006,I50 4091:2003,IDT)
ISO1103道路车辆旅居车和轻型挂车的球铰接尺寸ISO4141（所有部分）道路车辆多芯电缆线3术语和定义
本标准所采用的术语和定义见GB/T5053.3。4　尺寸
4. 1 总则
本标准中未注细节由制造商自行确定。接触件应是活动的以便当插头和插座插合时能调整到基准位置4.2插头
插头的尺见图1。
4.3插座
插座的尺寸见图2。
图示捕座保护盖处于开启位置，当插头拨掉时它应能自动关闭。4.4存放插座
存放插座的尺寸见图3
图示捕座保护盖处于开启位置，当插头掉时它应能自动关闭。GB/T20718—2006/ISO11446:200413+3
120°±030
旋合槽处于卡合位置。
推座保护盖弹赁轴的基准点。
插座保护盖靠到支架上所需的最小空间。角度由制造商选择，
连接电统的固定和密封。
f联接环。
g密封环。
保护靠支架
：旋合槽剖面图。
K为旋合槽展开图。
图1插头
单位为毫米
由制造厂选择密封环。
GB/T20718—2006/1SO11446.2004单位为毫来
中0.150A?
8号接点。
位量根据插头尺寸而定，旋合槽扭矩在1N·m和3.5N.m之间。张开角最小135%
若尺寸在最大直径范围内允许外壳有其他设计。接触插孔。
图2插座
GB/T 20718—2006/IS0 11446 :2004$0.25
029. 8_员
8. 5±0. 1
由制造厂选择密封环
4. 5.-0.3
b位置根据插头尺寸而定·旋合槽扭短在1 N·m和 3. 5 N之间。c张开角最小135°。
著尺寸在最大直径范围内允许外壳有其他设计。d
图3存放插座
单位为毫米
5连接器的应用
5.1连接器位置和自由空间
连接器位置和自由空问虚符合[501103和图4510
多芯联接电缆，
最大45°角应延仲超过水平自由空间：后部彝封和自由空间由制造商选定。插座。
插头。
图 4 自由空间
5.2接点的布置
接点分布见表1。
表1接点分布wwW.bzxz.Net
接点孕
左转向灯
后筹划
1~-2和4～8接点的公共回路
右转向灯
GB/T 20718—2006/IS0 11446:200415-
有后位灯、右后示廊灯、右侧标志灯，后牌服板照明装置制动灯
左后位灯、左后示廊灯、左侧标志灯，后脾照板照明装叠倒车灯
常设的供电电谦（+12 V
由点火开关控制的供电源
10号接点回路
为特来配置预留的接点
9号接点回路
在挂车上三条回路接点不得连接电器设备。后牌照板照明装置不得与5和7接点同时连接，GB/T 20718—2006/ISO 11446 :20045.3接点标记
接点序号应永久地标记在插座保护盖内表面、插头和插座的接线柱座面上。字符高度不得小于2 III：如果空间有限，在接线柱座面上可采用较小的尺寸。5.4接线柱
插柱和插孔后面的接线柱应能连接以下标称截面的电线：接点1,2,4,5,6,7和8:1.5mm;
接点 3,9,10,11 和 13:2. 5 mm2。如按连接式他横载面和的电线，游市制造商和厨户折商确定连接电缆
连接电缆应符合ISO 4141相关部分的要求。6
试验及要求
连接器应按GB/T5053.3的规定进行试验并满足其要求。万稚17bzw.cn脆篮藕髓种餐顏紅痕张科5湖
17izw.com脆壁峰
种蟀梁鹅轰鞋
1乐颖60露
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
