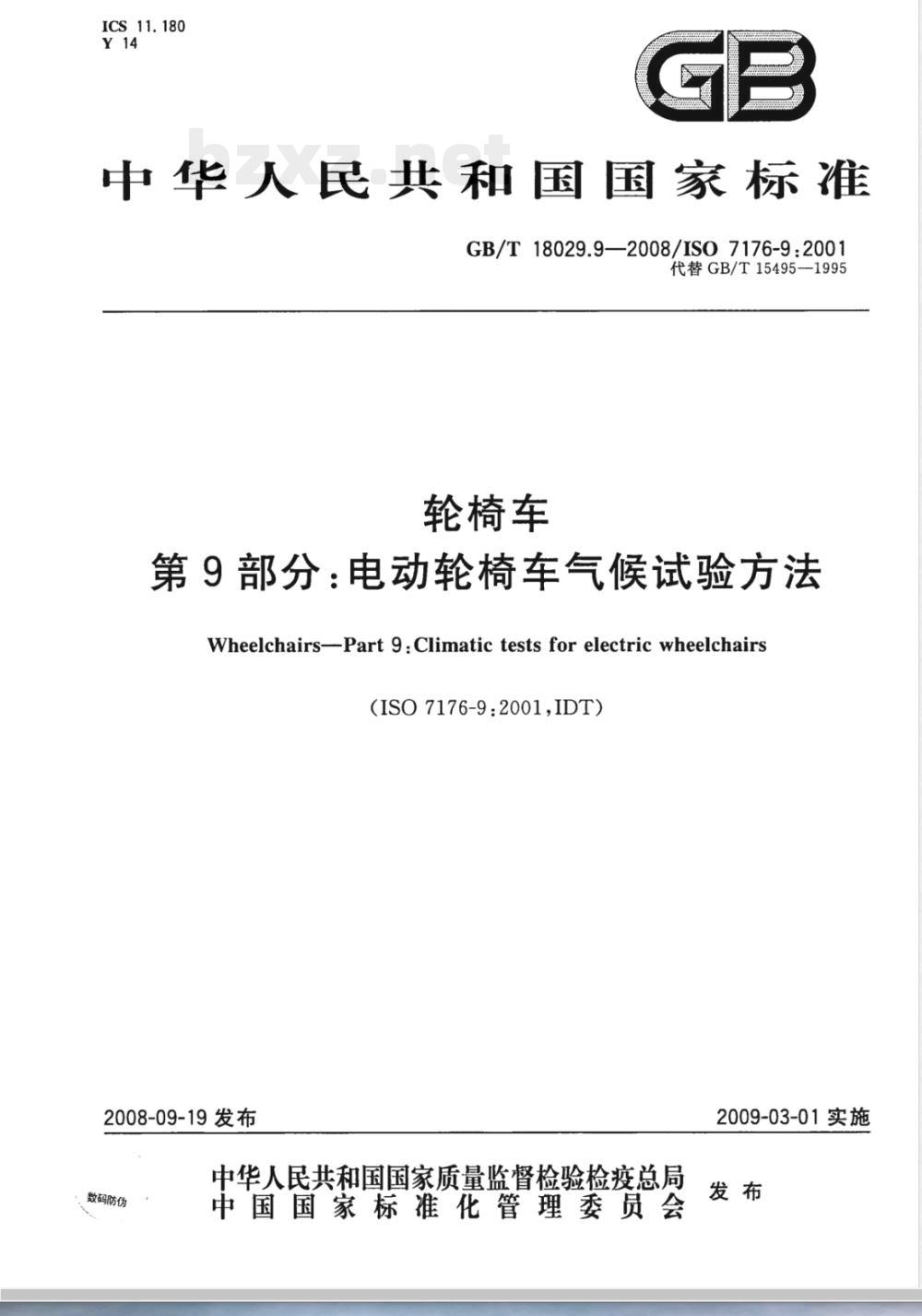

【国家标准(GB)】 轮椅车 第9部分：电动轮椅车气候试验方法

ICS11.180
中华人民共和国国家标准
GB/T18029.9—2008/ISO7176-9:2001代替GB/T15495-1995
轮椅车
第9部分：电动轮椅车气候试验方法Wheelchairs-Part 9:Climatic tests for electric wheelchairs（ISO7176-9：2001,IDT）
2008-09-19发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

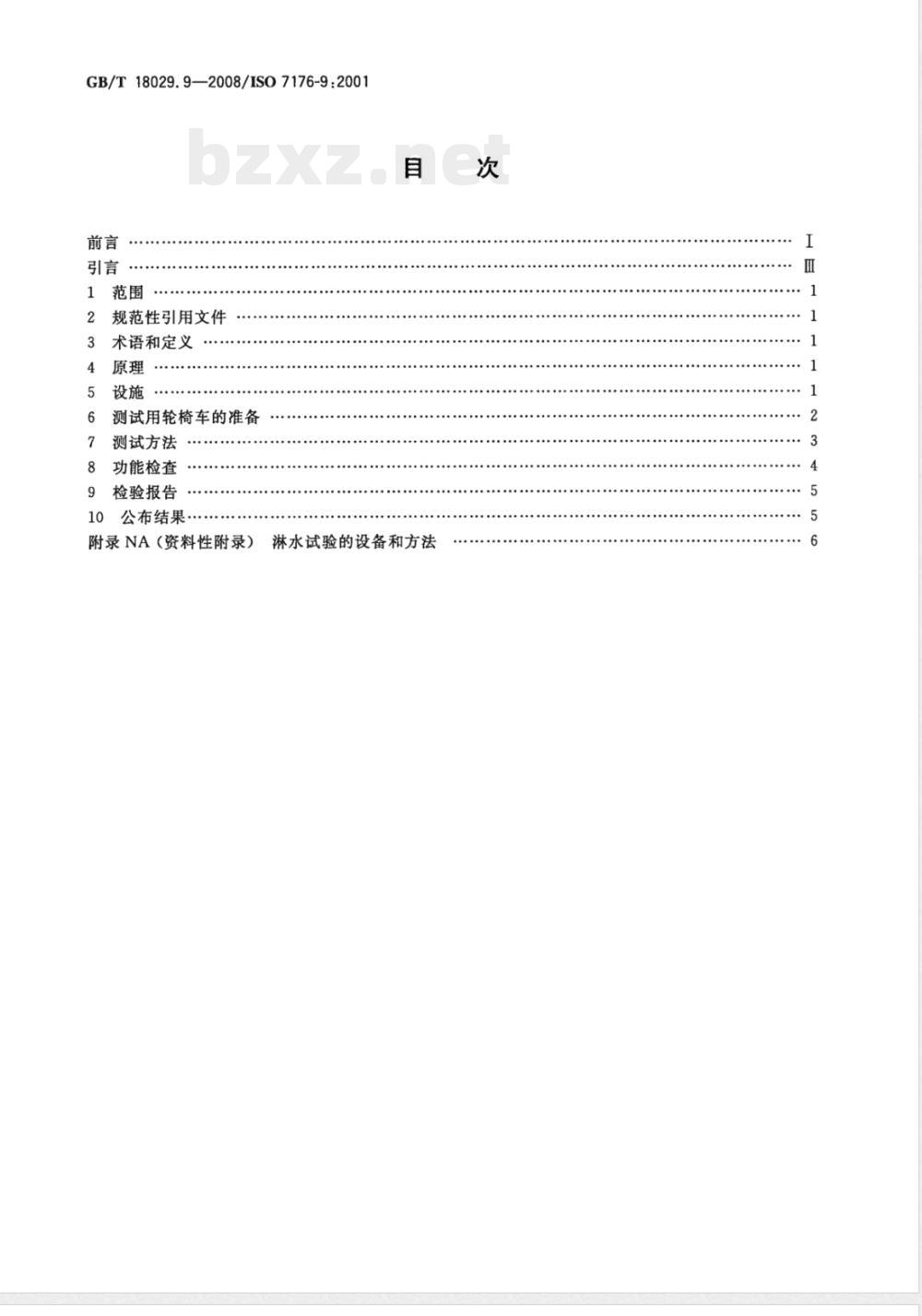

GB/T18029.9—2008/ISO7176-9:2001前言
规范性引用文件
术语和定义
测试用轮椅车的准备
测试方法
功能检查
检验报告
公布结果·
附录NA（资料性附录）
淋水试验的设备和方法

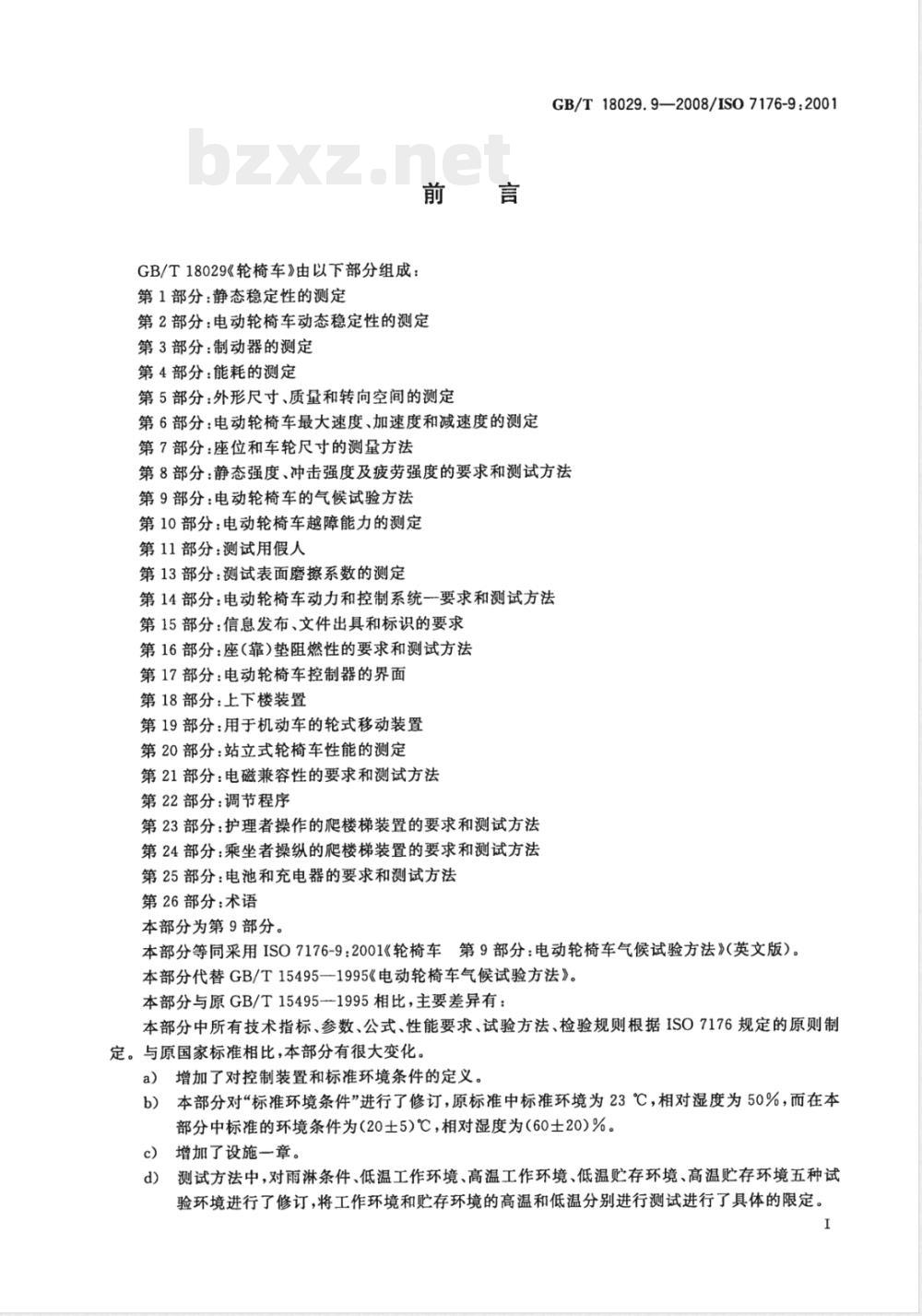

GB/T18029《轮椅车》由以下部分组成：第1部分：静态稳定性的测定
第2部分：电动轮椅车动态稳定性的测定第3部分：制动器的测定
第4部分：能耗的测定
第5部分：外形尺寸、质量和转向空间的测定第6部分：电动轮椅车最大速度、加速度和减速度的测定第7部分：座位和车轮尺寸的测量方法GB/T18029.9—2008/IS07176-9.2001第8部分：静态强度、冲击强度及疲劳强度的要求和测试方法第9部分：电动轮椅车的气候试验方法第10部分：电动轮椅车越障能力的测定第11部分：测试用假人
第13部分：测试表面磨擦系数的测定第14部分：电动轮椅车动力和控制系统一要求和测试方法第15部分：信息发布、文件出具和标识的要求第16部分：座（靠)垫阻燃性的要求和测试方法第17部分：电动轮椅车控制器的界面第18部分：上下楼装置
第19部分：用于机动车的轮式移动装置第20部分：站立式轮椅车性能的测定第21部分：电磁兼容性的要求和测试方法第22部分：调节程序
第23部分：护理者操作的爬楼梯装置的要求和测试方法第24部分：乘坐者操纵的爬楼梯装置的要求和测试方法第25部分：电池和充电器的要求和测试方法第26部分：术语
本部分为第9部分。
本部分等同采用ISO7176-9：2001《轮椅车第9部分：电动轮椅车气候试验方法》（英文版）。本部分代替GB/T15495—1995《电动轮椅车气候试验方法》。本部分与原GB/T15495-1995相比，主要差异有：本部分中所有技术指标、参数、公式、性能要求、试验方法、检验规则根据ISO7176规定的原则制定。与原国家标准相比，本部分有很大变化。a）增加了对控制装置和标准环境条件的定义。b）本部分对“标准环境条件”进行了修订，原标准中标准环境为23℃，相对湿度为50%，而在本部分中标准的环境条件为（20士5）℃，相对湿度为（60士20）%。增加了设施一章。
d）测试方法中，对雨淋条件、低温工作环境、高温工作环境、低温贮存环境、高温贮存环境五种试验环境进行了修订，将工作环境和贮存环境的高温和低温分别进行测试进行了具体的限定。I

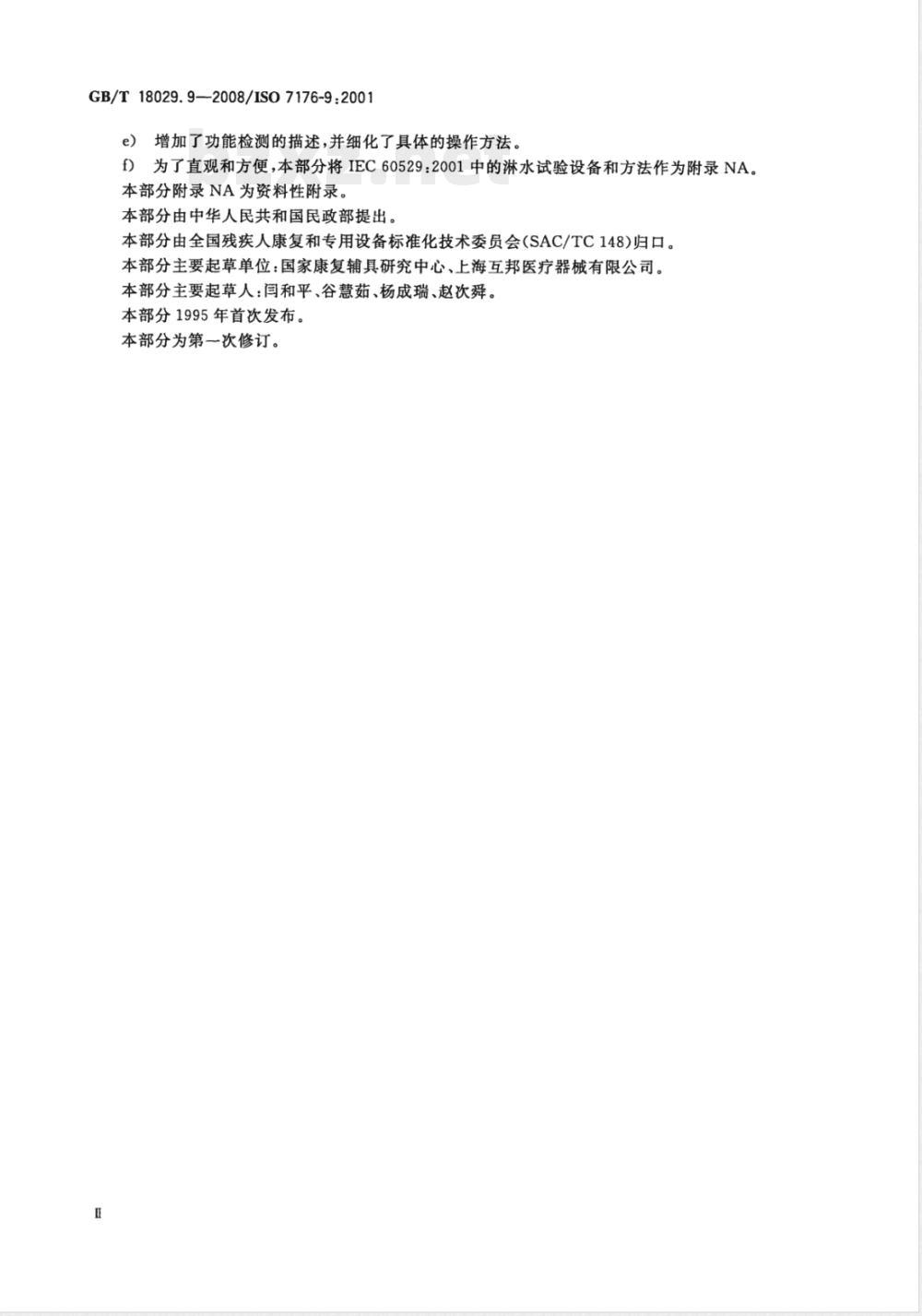

GB/T18029.9—2008/ISO7176-9:2001增加了功能检测的描述，并细化了具体的操作方法。e)
f)为了直观和方便，本部分将IEC60529：2001中的淋水试验设备和方法作为附录NA。本部分附录NA为资料性附录。
本部分由中华人民共和国民政部提出。本部分由全国残疾人康复和专用设备标准化技术委员会(SAC/TC148)归口。本部分主要起草单位：国家康复辅具研究中心、上海互邦医疗器械有限公司。本部分主要起草人：闻和平、谷慧茹、杨成瑞、赵次舜。本部分1995年首次发布。
本部分为第一次修订。

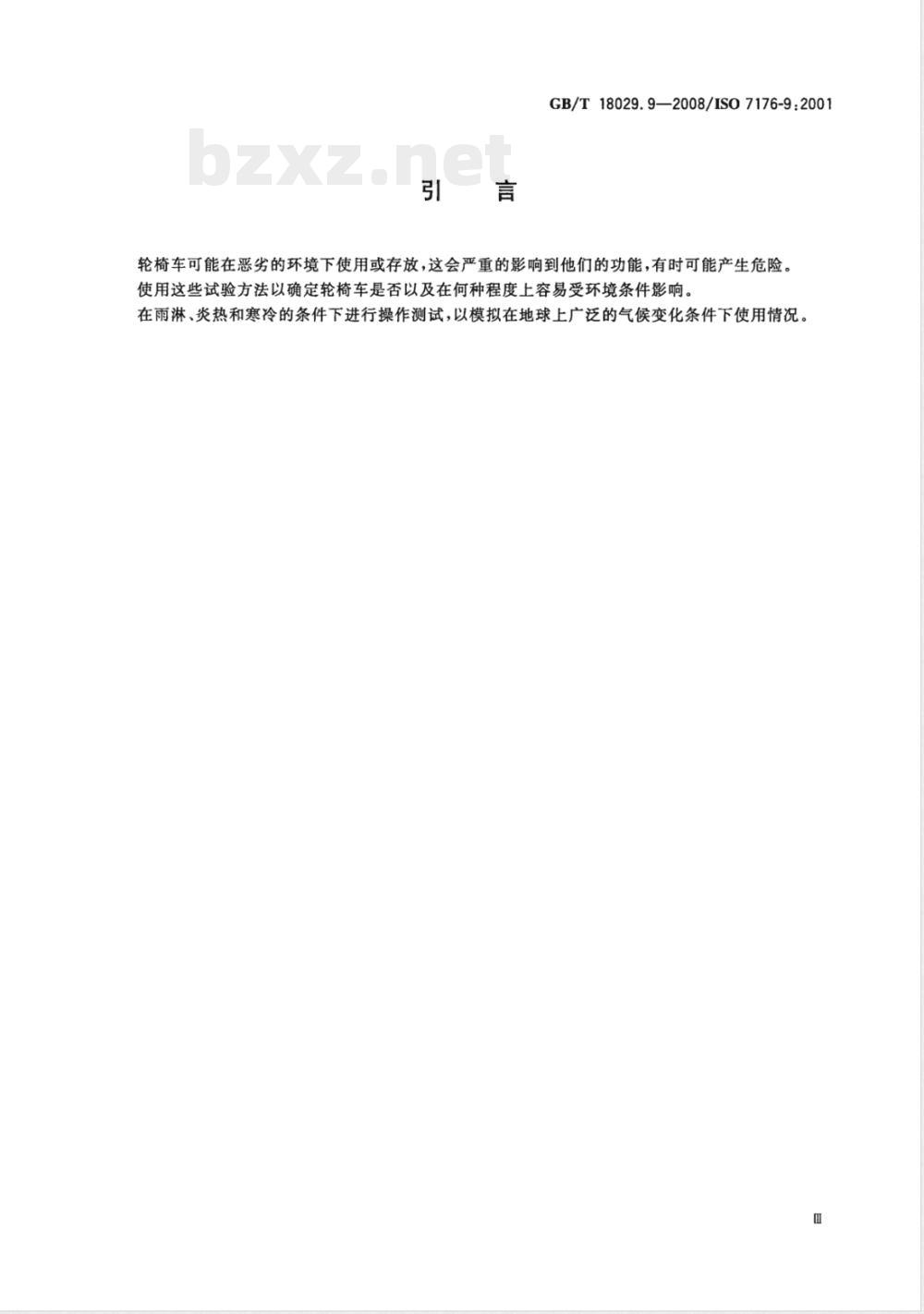

GB/T18029.9-—2008/IS07176-9:2001轮椅车可能在恶劣的环境下使用或存放，这会严重的影响到他们的功能，有时可能产生危险。使用这些试验方法以确定轮椅车是否以及在何种程度上容易受环境条件影响。在雨淋、炎热和寒冷的条件下进行操作测试，以模拟在地球上广泛的气候变化条件下使用情况。m
1范围
轮椅车
GB/T18029.9-—2008/ISO7176-9:2001第9部分：电动轮椅车气候试验方法GB/T18029的本部分规定了确定雨淋、冷凝及温度变化对限乘1人，最高时速不超过15km/h的轮椅车(包括电动代步车)基本功能影响的要求和测试方法。GB/T18029的本部分不包括耐腐蚀性要求。2规范性引用文件
下列文件中的条款通过GB/T18029的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。ISO7176-11：1992轮椅车第11部分：测试用假人（WheelchairsPart11：Testdummies）ISO7176-15：1996轮椅车第15部分：信息发布、文件出具和标识的要求（WheelchairsPart
15:Requirements for informationdisclosure,documentation and labelling)ISO7176-22：2000轮椅车第22部分：调节程序（WheelchairsPart22：Set-upprocedures）ISO7176-26：2007轮椅车第26部分：术语（WheelchairsPart26：Vocabulary）IEC60529:2001
外壳防护等级（IP代码）（Degreesofprotectionprovidedbyenclosures（IPCode))
3术语和定义
ISO7176-26：2007确定的定义以及下列定义适用于GB/T18029的本部分：3.1
控制装置controldevice
使用者用以控制轮椅车，以期望的速度和(或)方向运动的装置。3.2
standardambientconditions
标准的环境条件
环境条件为（20士5），相对湿度为（60士20）%。4原理
测试经过正常使用、贮存和运输环境条件后轮椅车的功能。5设施
5.1测试跑道：如图1标志所示，在标准的环境条件下形成一个平坦而又水平的平面。注：用作生产或室内休闲的典型建筑的地面。例如，混凝土或沥青地面是可以使用的。1
GB/T18029.9—2008/IS07176-9:20011标记点（M)；
2—矩形A；
3-矩形B。
标记点由以下部分组成：
水平尺寸不大于200mm的一个标记点。-两个开口矩形A和B尺寸为：
长.L=1.5100mm：
宽，W=1.5w±100mm。
式中：
—轮椅车长度；
轮椅车宽度。
图1测试跑道
单位为米
10fm91
2测试用假人：按照ISO7176-11的要求，或一个增加配重到与假人相同质量分布的测试人员。5.2
5.3测试轮椅车驱动方式：遥控装置或测试人员。注：加在轮椅车上用作控制目的的装置质量或仪器不应对轮椅车的整体质盘分布产生明显影响。加上这些设施后，轮椅车的总质盘可能需要调整以补偿增加的质盘温度测量装置：用来测量周围的空气温度，精确度为士1℃。5.4
5.5时间测量装置：用来测量时间，精确度为士1s。湿度测量装置：用来测量相对湿度，精确度为士2%。5.6
低温测试环境：可使轮椅车处在（一40士5）℃和（一25）℃环境条件下。5.7
高温测试环境：可使轮椅车处在（50±）℃和（65士5)℃环境条件下。周围测试环境：使轮椅车处在标准的环境条件（3.2)。5.10
喷水装置：按照IEC60529：2001规定进行喷水。测试用轮椅车的准备
按照ISO7176-22：2000的规定设置轮椅车。除移走和替换测试用假人或负载人或电池之外，在进行下列测试过程中不应改变轮椅车的设置；注1：测试用假人或测试人员仅用在第8章规定的功能测试中，GB/T18029.9-—2008/ISO7176-9:2001b）采取措施，检测在测试过程中轮椅车被驱动部件是否有任何移动。注2：可以采取的措施，例如通过在驱动轮上、座位提升机构、靠背倾斜系统等处作标记7测试方法
7.1总则
按照本部分7.3～7.7规定进行测试。可按任何顺序进行。7.2要求
在进行了7.3～7.7规定的气候试验后，根据生产商的说明轮椅车功能应仍能起作用。轮椅车如果出现以下情况则未通过测试：a）在进行7.3～7.7规定的测试期间，不能满足第8章规定的功能检查的任何要求；或b）在进行7.3～7.7规定的测试期间，任何被驱动部件出现意外的运动。7.3雨淋条件
注意：在本项测试期间，可能出现不稳定现象，应采取适当措施以保护检测人员的安全。a）关闭轮椅车电源，将轮椅车放置在标准的环境条件下至少20h；打开轮椅车电源；
按照第8章规定进行功能检查；
用5.10中规定的喷水装置，并按照IEC60529：2001规定的方法进行喷水；d)
注：不必进行IEC60529规定的检查程序。检查轮椅车的被驱动部件是否发生移动：e
f)，在完成d)要求后，5min内开始执行第8章规定的功能检测；关闭轮椅车电源；
将轮椅车放置在标准的环境条件下1h士5min：i)
在完成h）要求后，5min内开始执行第8章规定的功能检测。7.4低温工作环境
注意：在本项测试期间，轮椅车温度非常低，应采取适当措施以保护检测人员的安全。a）关闭轮椅车电源，将轮椅车放置在标准的环境条件下至少20h；按照第8章规定进行功能检查；
打开轮椅车电源；
将轮椅车放置在温度为（-25）℃下至少3h；d)
检查轮椅车的被驱动部件是否发生移动；e)
在完成d)要求后，5min内开始执行第8章规定的功能检测。f
7.5高温工作环境
注意：在本项测试期间，轮椅车温度非常高，应采取适当措施以保护检测人员的安全。关闭轮椅车电源，将轮椅车放置在标准的环境条件下至少20h；a)
按照第8章规定进行功能检查；
打开轮椅车电源；
d）将轮椅车放置在温度为（50±2）℃下至少3h；检查轮椅车的被驱动部件是否发生移动；e
在完成d)要求后，5min内开始执行第8章规定的功能检测。f
7.6低温贮存环境
注意：在本项测试期间，轮椅车温度非常低，应采取适当措施以保护检测人员的安全。a）关闭轮椅车电源，将轮椅车放置在标准的环境条件下至少20h；b）按照第8章规定进行功能检查；3
GB/T18029.9—2008/ISO7176-9:2001c)
将电池从轮椅车上取下；
d）将轮椅车放置在温度为（一40士5)℃下至少5h；把在c)中取下的电池放回原处；e)
关闭轮椅车电源，将轮椅车放置在标准的环境条件下1h士5min；f
g）检查轮椅车的被驱动部件是否发生移动；h）在完成f)要求后，5min内开始执行第8章规定的功能检测。7.7高温贮存条件
注意：在本项测试期间，轮椅车温度非常高，应采取适当措施以保护检测人员的安全。关闭轮椅车电源，将轮椅车放置在标准的环境条件下至少20h；a)
按照第8章规定进行功能检查；
关闭轮椅车电源；
d）将轮椅车放置在温度为（65士5）℃下至少5h；检查轮椅车的被驱动部件是否发生移动；e）
f)）将轮椅车放置在温度为（20士5)℃下1h士5min；在完成f)要求后，5min内开始执行第8章规定的功能检测。g)
8功能检查
下列检查用来确定轮椅车经过7.3～7.7环境测试前后功能是否还满足标准性能。8.1要求
当按照8.2规定进行测试时：
轮椅车或轮椅车的任何部件，不应有任何意外的或不正常运动；a)
轮椅车按照图2所示的2个矩形之间规定的测试路径行进，所需时间不应超过60s；b)
当用控制器命令轮椅车停止时应能停车；当松开控制器时轮椅车应能保持静止。d)
关键点：
1—标记点（M)；
2—矩形A；
3-矩形B；
4——预期测试轨迹。
图2测试轨迹
8.2方法
GB/T18029.9--2008/IS07176-9:2001注意：在本项测试期间，轮椅车温度非常高，应采取适当措施以保护检测人员的安全。在10min内完成下列程序：
将轮椅车放置在测试跑道上的矩形A中，并面向矩形B（如图1)；a）
将假人放置在轮椅车上或让操作者坐在轮椅车上，并按照5.3规定确定轮椅车驱动方式；b）
打开轮椅车电源；
按照图2所示驱动轮椅车向前围绕标记点转到对面的矩形中；用轮椅车的控制装置使其停止，并松开控制装置；f)
观察并记录轮椅车是否不能停止或出现其他不正常的反应；g)
记录轮椅车运动的时间；
观察轮椅车至少15s，并记录轮椅车是否能保持静止；i
重复c)到h)的步骤，驱动轮椅车倒车从矩形B绕过标记点到矩形A；j)
将轮椅车转到测试跑道上，使其在矩形A中并背向矩形B；重复)到h）的步骤，倒车驱动轮车；D
重复i)的步骤，向前驱动轮椅车；操作除了控制装置以外其他的任何控制功能，并记录任何意外或不正常的运动；m）
如果在第6章中确定的轮椅车任何设置调整受到干扰，则将设置位置调整到原来的状态；n）
o）取下放在轮椅车上的假人或让操作者下车。注：对于此次测试假人的位暨不是最关键的。如果轮椅车不能满足8.1的要求则不能通过测试。9检验报告
检验报告至少应包括下列资料：GB/T18029本部分的参考值；
b）检验机构的名称和地址；
轮椅车生产商的名称和地址；
检验报告发布的日期；
轮椅车的型号和生产批号；
所用测试用假人的质量；如果用测试操作者代替假人，记录测试操作者和配重的质量；g)
按ISO7176-22的规定设置的详细情况，包括配置类型和可调节的参数；安装在轮椅车上电池的额定容量、生产商的名称和产品名称、代码或型号；测试过程中所配置的轮椅车的照片；关于轮椅车经过每项测试后是否仍满足功能测试的结论；i)
任何测试失败的原因记录。
公布结果
应按照ISO7176-15：1996所规定的方式公布下列结果：轮椅车符合/不符合GB/T18029.9所有的要求。5
GB/T18029.9—2008/ISO7176-9:2001附录NA
（资料性附录）
淋水试验的设备和方法
NA.1概述
根据IEC60529：2001，淋水试验设备如图NA.1和图NA.2所示。1600
支承物
平街锤
图NA.1防淋水试验装置（摆管）NA.2淋水试验方法
淋水试验可用摆管或淋水喷头试验。试验用图NA.1和图NA，2示意的两种试验设备之一进行。a）使用图NA：1试验设备（摆管）的条件按表NA，1规定调节总的水流量，并用水流计测量。摆管中心两边各60°弧段内布有喷水孔。支撑物不必打孔。流量计
被试外壳放在摆管半圆中心。摆管沿垂线两边各摆动60共120°，每次摆动（2×120）约需4S，试验持续时间5min。然后把外壳沿水平方向旋转90°，再试验5min。摆管最大允许半径为1600mm。
如果某些型式的设备试验时外壳所有部分不能全部淋湿，可上下调整外壳支撑物。这种情况应优先使用图NA.2所示手持试验设备（淋水喷头）。6
试验方法
GB/T18029.9—2008/ISO7176-9:2001表NA.1防水试验方法
使用图NA1摆管，与垂直方向士60范围淋水，最大距离200mm
使用图NA2淋水喷头，与垂直方向土60°范围内淋水
每孔0.07L/min士5%乘以孔数
10L/min±5%
使用图NA.2试验设备（淋水喷头）的条件b）
活动挡板
$0.5的孔121个，其中一个在中央；里面2圈共12个孔，间距30°；
外面4圈共24个孔，间距15；
活动档板：铝，喷头：黄铜。
A向视图（移去挡板）
图NA.2防淋水手持式试验装置（喷头）本试验应安装带平衡重物的挡板。试验持续时间
1min/m2至少5min
乐力表
￥6*30m78
孔径0.5
调节水压，使达到规定出水量。所需压力在50kPa～150kPa的范围。试验期间压力应维持恒定(见表NA.2)。
试验时间按外壳表面积每平方米1min计算（不包括安装面积），但总的试验时间不得少于5min。7
