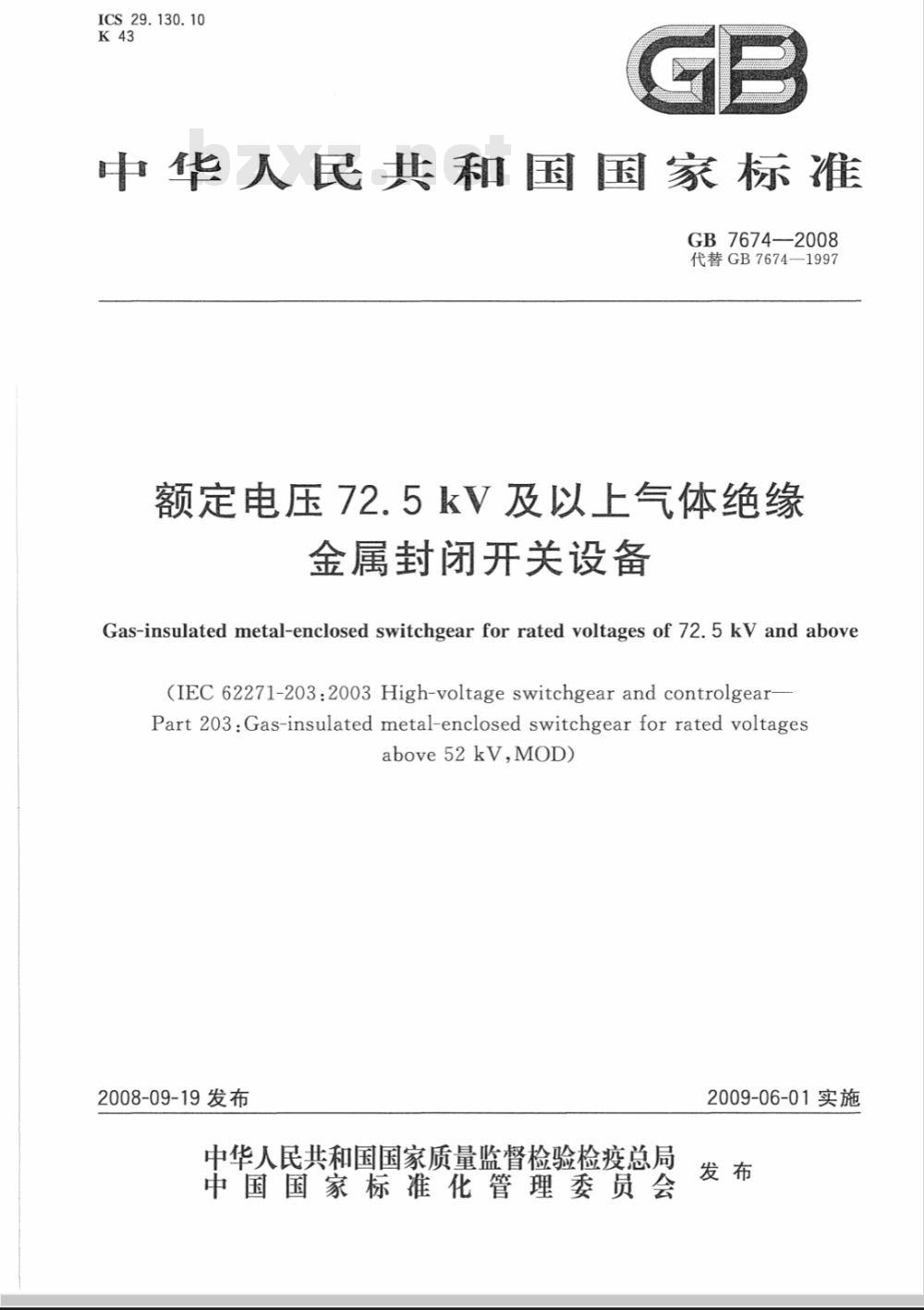

【国家标准(GB)】 额定电压72.5kV及以上气体绝缘金属封闭开关设备

ICS29.130.10
中华人民共和国国家标准
GB7674-2008
代替GB7674-1997
额定电压72.5kV及以上气体绝缘金属封闭开关设备
Gas-insulated metal-enclosed switchgear for rated voltages of 72.5kV and above(IEC62271-203:2003High-voltageswitchgearandcontrolgear-Part2o3:Gas-insulatedmetal-enclosed switchgearforrated voltagesabove52kV,MOD)
2008-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施

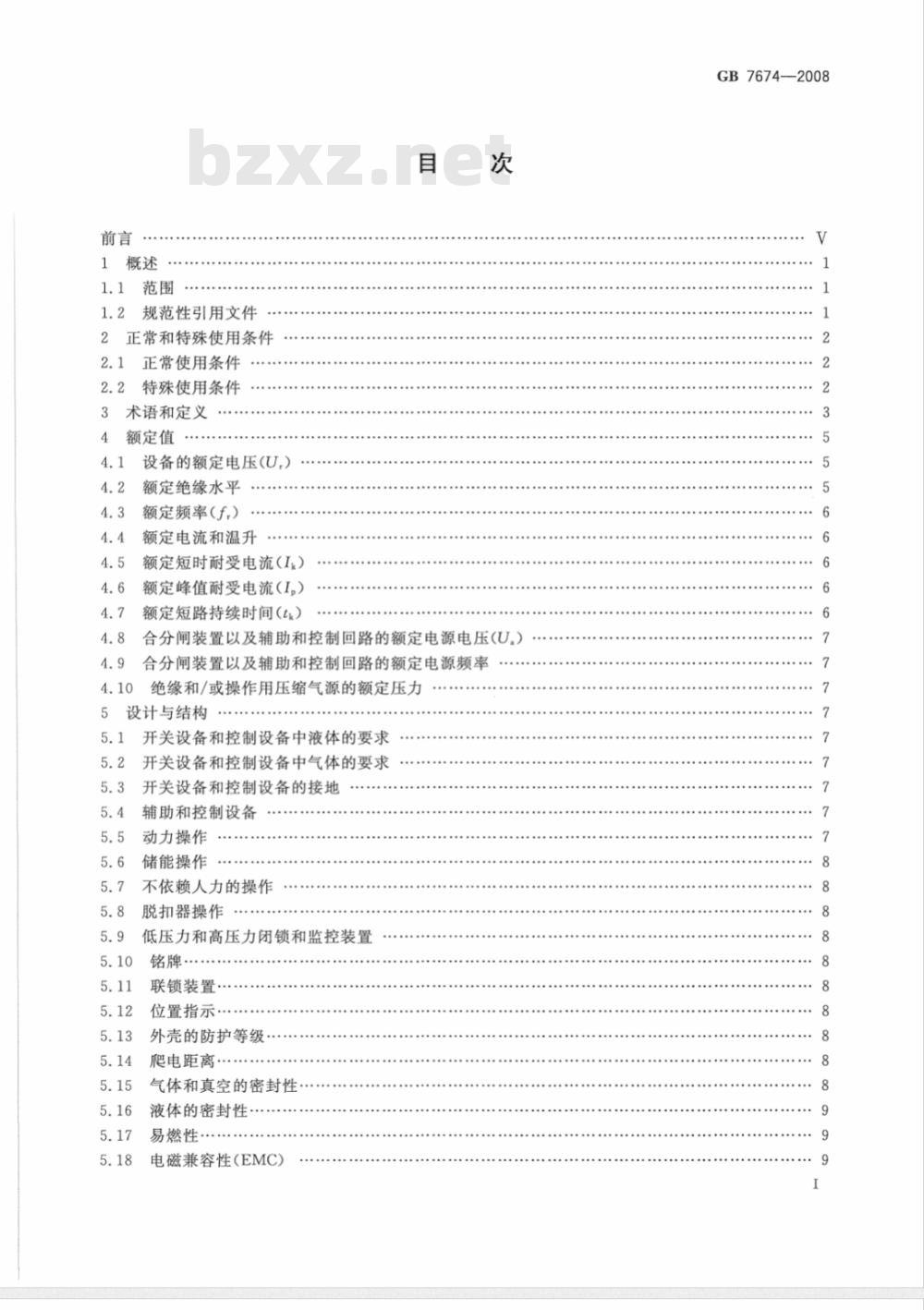

1概述
1.1范围
1.2规范性引用文件
2正常和特殊使用条件
2.1正常使用条件
特殊使用条件
3术语和定义
额定值
设备的额定电压(U.)
额定绝缘水平
额定频率（f.）
额定电流和温升
额定短时耐受电流（I）
额定峰值耐受电流（I,）
额定短路持续时间（t）
合分闸装置以及辅助和控制回路的额定电源电压（U.）合分闸装置以及辅助和控制回路的额定电源频率绝缘和/或操作用压缩气源的额定压力设计与结构
开关设备和控制设备中液体的要求开关设备和控制设备中气体的要求开关设备和控制设备的接地
辅助和控制设备
动力操作
储能操作
不依赖人力的操作
脱扣器操作
低压力和高压力闭锁和监控装置铭牌·
联锁装置·
位置指示
外壳的防护等级
爬电距离·
气体和真空的密封性·
液体的密封性
易燃性·
电磁兼容性（EMC）
GB 7674—2008
GB 7674-2008

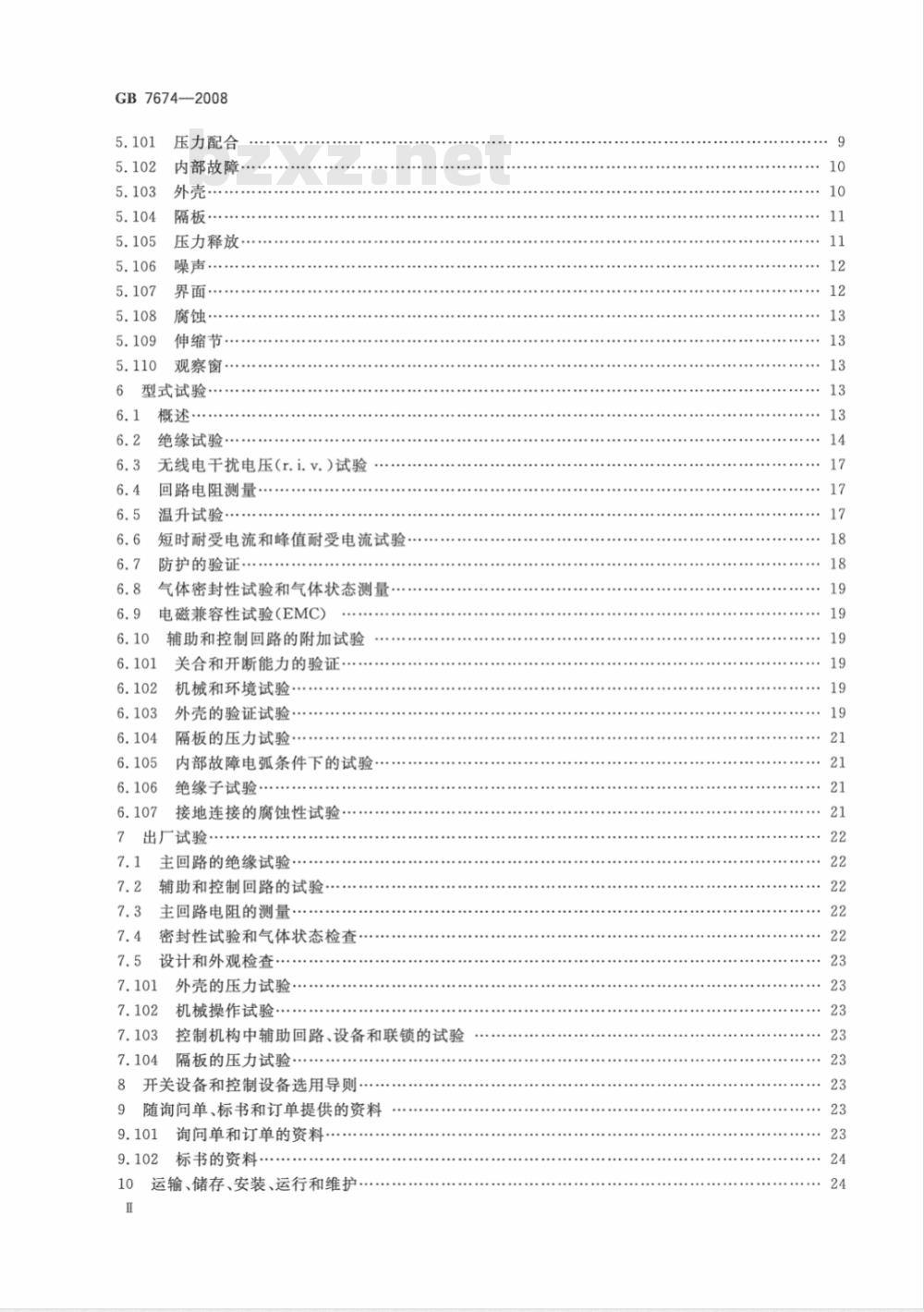

压力配合
内部故障
外壳·
隔板·
压力释放·
界面·
腐蚀·
伸缩节·
观察窗·
型式试验
绝缘试验
无线电干扰电压(r.i.v.)试验
回路电阻测量
温升试验：
短时耐受电流和峰值耐受电流试验防护的验证…
气体密封性试验和气体状态测量电磁兼容性试验（EMC)
辅助和控制回路的附加试验
关合和开断能力的验证
机械和环境试验·
外壳的验证试验
隔板的压力试验·
内部故障电弧条件下的试验
绝缘子试验·
接地连接的腐蚀性试验
出厂试验：
主回路的绝缘试验
辅助和控制回路的试验
主回路电阻的测量
密封性试验和气体状态检查
设计和外观检查·
外壳的压力试验
机械操作试验…
控制机构中辅助回路、设备和联锁的试验隔板的压力试验·
开关设备和控制设备选用导则
随询问单、标书和订单提供的资料9.101
询问单和订单的资料
标书的资料：
运输、储存、安装、运行和维护10
运输、储存和安装的条件

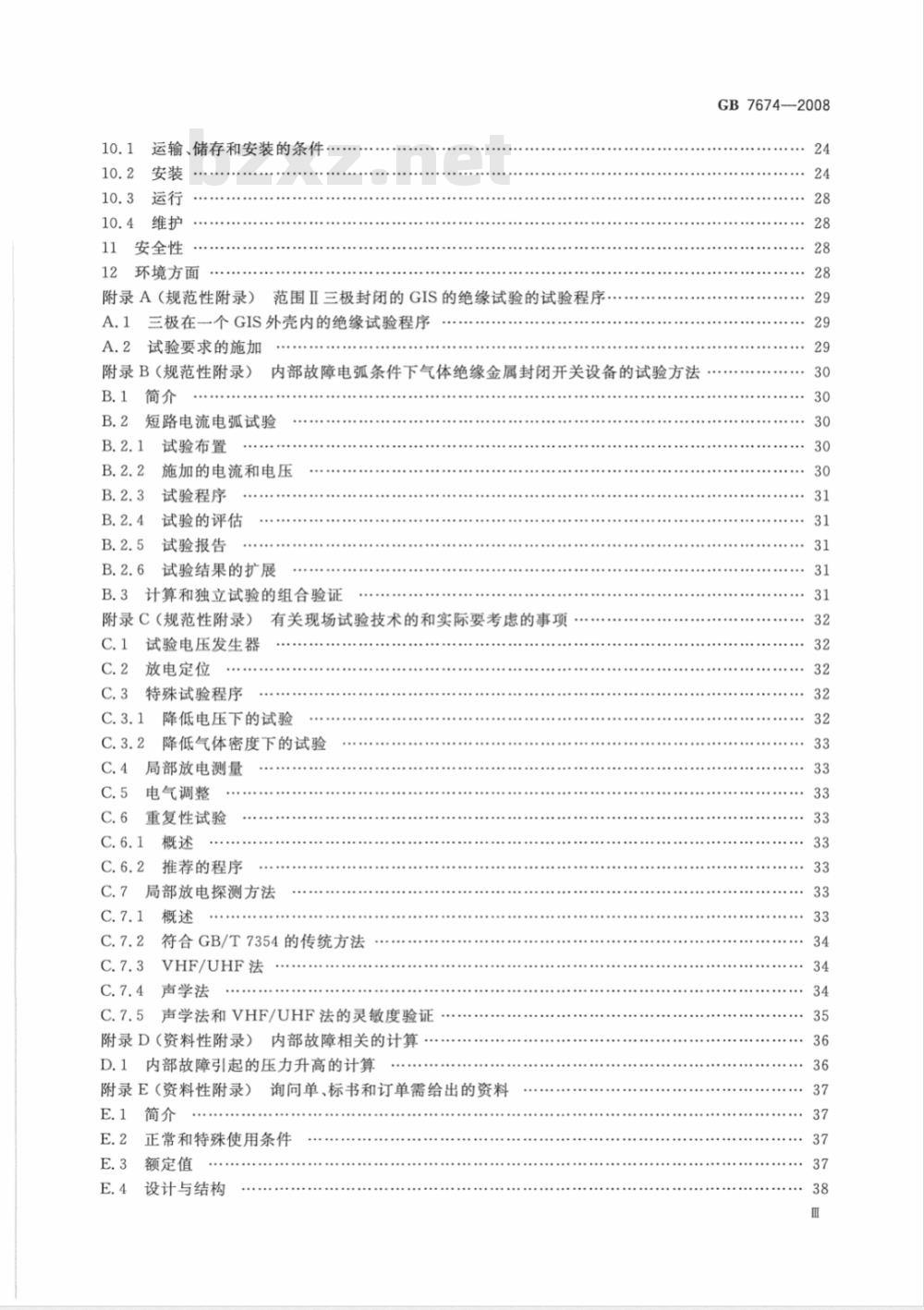

10.2安装
10.3运行
10.4维护
11安全性
12环境方面
附录A（规范性附录）范围Ⅱ三极封闭的GIS的绝缘试验的试验程序A.1三极在一个GIS外壳内的绝缘试验程序......
A.2试验要求的施加
附录B（规范性附录）
内部故障电弧条件下气体绝缘金属封闭开关设备的试验方法短路电流电弧试验
试验布置
施加的电流和电压此内容来自标准下载网
试验程序
试验的评估
试验报告
试验结果的扩展
B.3计算和独立试验的组合验证
附录C（规范性附录）有关现场试验技术的和实际要考虑的事项c.1
试验电压发生器
放电定位
特殊试验程序
降低电压下的试验
降低气体密度下的试验
局部放电测量
电气调整
重复性试验
推荐的程序
局部放电探测方法
符合GB/T7354的传统方法
VHF/UHF法
声学法
声学法和VHF/UHF法的灵敏度验证附录D（资料性附录）内部故障相关的计算D.1
内部故障引起的压力升高的计算附录E（资料性附录）
询问单、标书和订单需给出的资料正常和特殊使用条件
额定值
设计与结构
GB7674-2008
GB7674—2008

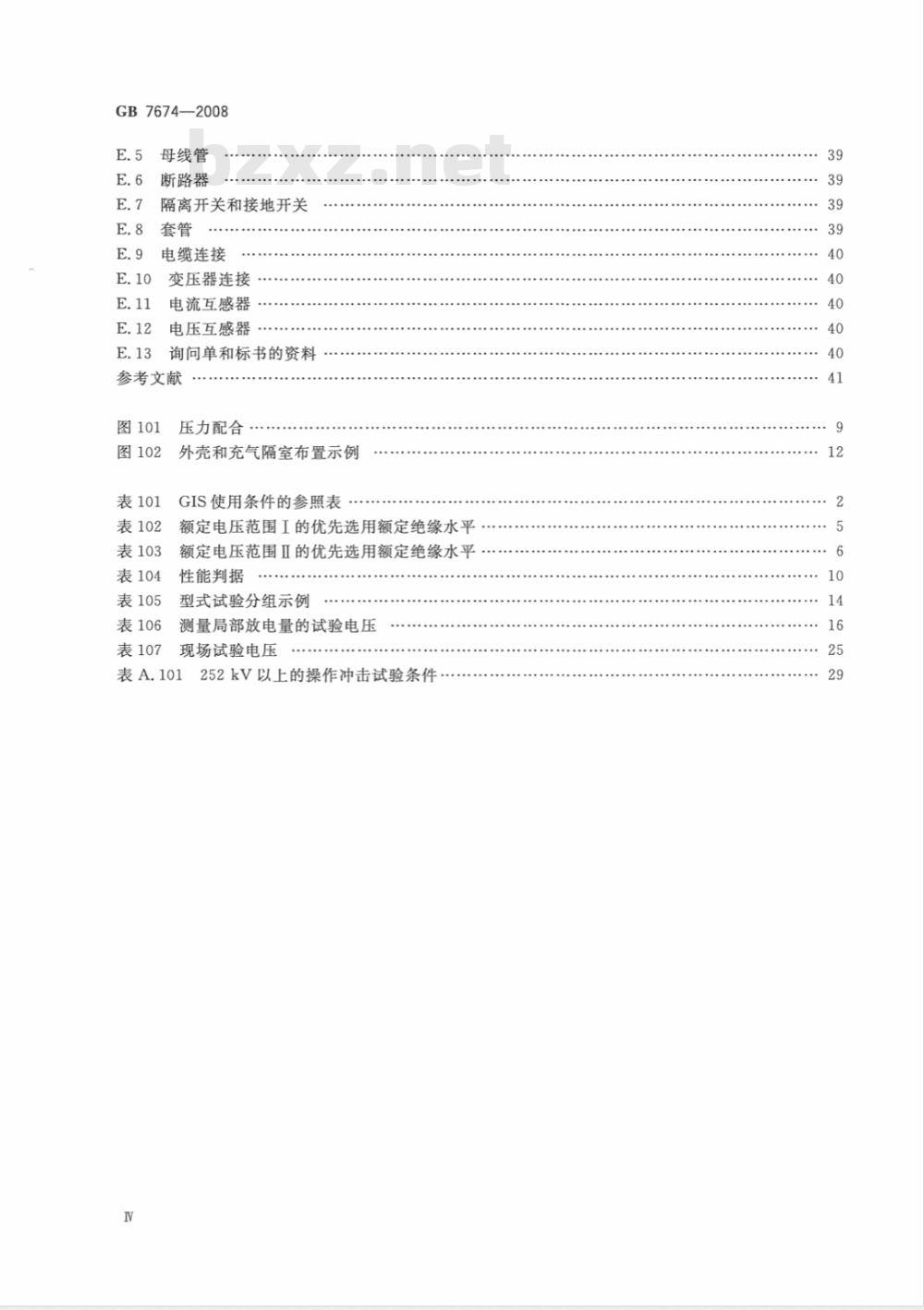

母线管
断路器
隔离开关和接地开关
电缆连接
变压器连接
电流互感器
电压互感器
询问单和标书的资料
参考文献
图101
图102
表101
表102
表103
表104
表105
表106
表107
压力配合
外壳和充气隔室布置示例
GIS使用条件的参照表
额定电压范围I的优先选用额定绝缘水平额定电压范围ⅡI的优先选用额定绝缘水平性能判据
型式试验分组示例
测量局部放电量的试验电压
现场试验电压
.........
252kV以上的操作冲击试验条件
本标准的全部技术内容为强制性。前言
GB7674—2008
本标准是修改采用IEC62271-203：2003（原IEC60517的第3版）《高压开关设备和控制设备第203部分：额定电压52kV以上的气体绝缘金属封闭开关设备》。本标准与IEC62271-203：2003的主要差别是：适用范围。根据我国电网的实际情况，去掉了IEC62271-203：2003中额定频率60Hz的有关内容；根据我国中高压的划分习惯，适用的额定电压由“52kV以上”改为“72.5kV及以上”。额定电压。去掉了与我国电网无关的额定电压数值，按照GB/T11022（或GB156）中所列的电压给出；并根据最新的研究成果及我国电网可能的发展态势，给出了额定电压为1100kV的相关参数。
本标准代替GB7674--1997《72.5kV及以上的气体绝缘金属封闭开关设备》。本标准与GB7674-1997的主要差别有：额定电压增加800kV、1100kV两挡及相应的参数；绝缘水平的数值普遍有所提高，尤其是针对额定电压363kV及以上的电压等级；—-增加防腐蚀的相关要求和试验；一增加了接地回路电气连续性的具体要求。本标准中各章、条的编排顺序与IEC62271-203：2003一致，大部分条文的内容与IEC62271-203：2003相同，不同之处在前述的主要差别中已给予了说明。本标准与GB/T11022--1999《高压开关设备和控制设备标准的共同技术要求》一起使用，除非本标准中另有规定，本标准参照GB/T11022。为了简化相关要求的重复表述，本标准的章条号与GB/T11022相同。对这些章条内容的补充在同一引用标题下给出，而附加的条款从101开始编号。本标准的附录A、附录B和附录C是规范性附录，附录D和附录E是资料性附录。本标准由中国电器工业协会提出。本标准由全国高压开关设备标准化技术委员会（SAC/TC65)归口。本标准由全国高压开关设备标准化技术委员会负责解释。本标准负责起草单位：西安高压电器研究所。本标准参加起草单位：中国电力科学研究院高压开关研究所、西安西开高压电气股份有限公司、河南平高电气股份有限公司、新东北电气(沈阳)高压开关有限公司、天水长城开关厂、机械工业高压电器产品质量检验中心（沈阳）、重庆泰高博森电气有限公司、上海华通开关厂有限公司、华东电网有限公司、北京北开电器股份有限公司、上海西门子高压开关有限公司、广州白云电器设备股份有限公司、正泰电气股份有限公司、浙江昌泰电力开关有限公司、泰开电气集团有限公司、江苏省如高高压电器有限公司、金华电力开关有限公司、长江委设计院。本标准主要起草人：田恩文、李鹏、严玉林。本标准参加起草人：崔景春、杨大锟、赵伯楠、刘兆林、王建西、阁关星、任海泉、赵羲英、张文兵、洪深、马平、吴鸿雁、熊寿春、孙永恒、张铎、张妹、马增锐、赵鸿飞、田可新、孔祥军、沈威、邹景行、施文耀、虞宇飞、何志猛、杨英杰、冯四喜、李建华、赵文强、马力、侯平印、杨成懋、石凤翔、叶树新、曹文斌、范彧、楼丹、刘志民、钱卫、王根政、孙荣春、李小松、吴忠。本标准所替代标准的历次版本发布情况：GB7674-1987；
GB7674-1997。
1概述
1.1范围
额定电压72.5kV及以上气体绝缘金属封闭开关设备
GB7674—2008
本标准规定了交流额定电压72.5kV及以上额定频率50Hz的户内和户外安装的气体绝缘金属封闭开关设备，其绝缘的获得至少部分通过绝缘气体而不是处于大气压力下的空气。为了便于本标准的使用，术语“GIS”和“开关设备”均用于表述“气体绝缘金属封闭开关设备”。本标准涵盖的气体绝缘金属封闭开关设备由可以直接连接在一起的独立元件构成，且这些元件只能按这种方式运行。
根据需要，本标准对适用于构成GIS的各个独立元件的相关标准进行了完善和补充。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T11022的1.2适用，并作如下补充：GB1207-2006电磁式电压互感器（IEC60044-2：2003,MOD）GB1208---2006电流互感器（IEC60044-1:2003）GB1984—2003
高压交流断路器（IEC62271-100：2001，MOD）GB1985--2004高压交流隔离开关和接地开关（IEC62271-102：2002MOD）GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（IEC60068-2-11:1981,IDT)
GB/T4109—2008
GB/T7354-2003
GB/T8905—1996
GB/T9326（全部）
(IEC60141-1,MOD)
交流电压高于1000V的绝缘套管（IEC60137Ed.6.0，MOD）局部放电测量（IEC60270：2000，IDT）六氟化硫电器设备中气体管理和检测导则（neIEC60480：1974）交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件GB/T11017.1一2002额定电压110kV交联聚乙烯绝缘电力电缆及其附件第1部分：试验方法和要求（eqvIEC60840：1999）GB/T11023-1989高压开关设备六氟化硫气体密封试验方法GB/T12022—2006
工业六氟化硫（IEC60376：1971，IEC60376A：1973，IEC60376B：1974，MOD)
GB/T13540-1992高压开关设备抗地震性能试验GB/T22381额定电压72.5kV及以上气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接充流体及干式电缆终端（GB/T22381—2008，IEC/TS60859，MOD）GB/T22382额定电压72.5kV及以上气体绝缘金属封闭开关设备与电力变压器之间的直接连接（GB/T223822008，IEC/TR61639，MOD）ISO3231油漆和釉子包含二氧化硫的湿大气耐受能力的确定IEC60815绝缘子在污移条件下的选用导则1
GB7674—2008
IEC61462
据及推荐的设计
复合绝缘子用于户外和户内电气设备中的盆式绝缘子定义、试验方法、验收判电声学声级计第1部分：技术要求IEC61672-1
IEC61672-2电声学声级计第2部分：模型评估试验IEC62067额定电压150kV(U.=170kV)到500kV(U.=550kV)干式绝缘电力电缆及其附件试验方法和要求
IEC62155额定电压大于1000V电气设备用盆式压制或非压制瓷和玻璃绝缘子注：本标准中还引用其他标准作为资料。它们在参考文献中列出。2正常和特殊使用条件
GB/T11022一1999的第2章适用，并作如下补充：在任何海拔处内绝缘的介电特性和海平面处相同。因此，对于内绝缘，关于海拔没有特别的要求，GIS的某些部件如压力释放装置和压力及密度监测装置可能会受到海拔的影响。如果需要，制造厂应采取适当的措施。
2.1正常使用条件
GB/T11022一1999的2.1适用，具体见表101。2.2特殊使用条件
GB/T11022--1999的2.2适用，具体见表101。在表中使用大于号（>）的场合，则具体数值应由用户按照GB/T11022的规定来确定。表101
1GIS使用条件的参照表
周围空气温度：
最低(℃）
最高(℃）
阳光辐射（W/m2）
海拔(m)
污移等级”
覆冰（mm）
风速（m/s）
湿度(%)（日平均值)(户外
的条件按GB/T11022考虑）
凝露或凝结
震动等级
二次系统中感应的电磁干扰（kV)户内
5、-15或—25
不适用
不适用
不适用
不适用
不适用
10、—25、—30或—40
Ⅱ、Ⅲ
10或20
不适用
注：用户的技术规范可以采用上述正常和特殊使用条件的任意组合a污秽等级Ⅱ、Ⅲ和V符合IEC60815的表1。应考虑低温对气体压力的影响。2
不适用
I、Ⅲ或IV
不适用
不适用
>1 000
>1 000
Ⅲ或IV
GB/T13540
GB/T13540
3术语和定义
为了便于本标准的使用，GB/T11022中给出的定义以及下述定义适用。3.101
金属封闭开关设备和控制设备metal-enclosedswitchgearandcontrolgear除了外部连接外，具有完整并接地的金属外壳的成套开关设备和控制设备。LGB/T2900.20—1994，定义3.5]3.102
气体绝缘金属封闭开关设备gas-insulatedmetal-enclosedswitchgearGB7674-2008
绝缘的获得至少部分通过绝缘气体而不是处于大气压力下空气的金属封闭开关设备。注1：本术语通常适用于高压开关设备和控制设备。[GB/T2900.20—1994,定义3.12]注2：三极封闭气体绝缘开关设备适用于三极封闭在一个公共外壳内的开关设备。注3：单极封闭气体绝缘开关设备适用于每极封闭在一个独立外壳内的开关设备。3.103
气体绝缘开关设备的外壳gas-insulatedswitchgearenclosure气体绝缘金属封闭开关设备的部件，它保持处于规定条件下的绝缘气体以安全地维持要求的绝缘水平，保护设备免受外部影响并对人员提供安全防护。注：外壳可以是三极或单极的外壳。3.104
可移开的连接removablelink
导体的部件，为了把GIS的两部分相互隔离并可以容易地移开。3.105
隔室compartment
气体绝缘金属封闭开关设备的一部分，除了相互连接和控制需要打开外全部封闭。注：隔室可以根据其内部的主要元件命名，例如，断路器隔室、母线隔室。3.106
元件component
实现特定功能的气体绝缘金属封闭开关设备主回路和接地回路的主要部件（例如断路器、隔离开关、负荷开关、互感器、套管、母线等）。3.107
支持绝缘子supportinsulator
支撑一极或多极导体的内部绝缘子。3.108
隔板partition
把一个隔室和其他隔室分开的支持绝缘子。3.109
套管bushing
在外壳端头处可以承载一极或多极导体并与其绝缘的结构件，包括连接的方式（例如，空气套管）。3.110
主回路
fmaincircuit
用于输送电能的回路中所包含的气体绝缘金属封闭开关设备的所有导电部件。［改写GB/T2900.20—1994，定义2.24]3
GB7674—2008
辅助回路auxiliarycircuit
用于控制、测量、信号和调节的回路(不同于主回路)中所包含的气体绝缘金属封闭开关设备的所有导电部件。
注：气体绝缘金属封闭开关设备的辅助回路包括开关装置的控制和辅助回路。3.112
外壳的设计温度
在规定的最严酷使用条件下外壳所能达到的最高温度。3.113
外壳的设计压力
designtemperatureofenclosures用于确定外壳设计的相对压力。注1：它至少应等于在规定的最严酷使用条件下绝缘气体所能达到的最高温度时外壳内部的最高压力。注2：确定设计压力时不考虑开断操作(例如，断路器)过程中或随后出现的瞬态压力。3.114
隔板的设计压力designpressureofpartitions隔板两边的相对压力。
压力释放装置的动作压力operatingpressureofpressurereliefdevice为压力释放装置所选择的释放压力的相对压力值。3.116
外壳和隔板的例行试验压力
routinetestpressureofenclosuresandpartitions所有的隔板和外壳制造后都应承受的相对压力。3.117
typetestpressureof enclosuresandpartitions外壳和隔板的型式试验压力
所有的隔板和外壳在型式试验中应承受的相对压力。3.118
破裂fragmentation
由于压力升高导致外壳损坏并伴有固体材料抛出。注：术语“外壳没有破裂”应按如下解释：隔室没有爆破；
没有固体部件从隔室中飞出。
例外情况有：
一压力释放装置的部件，如果它们是直接射出的；一一外壳烧穿时产生的灼热粒子和熔化材料。3.119
disruptivedischarge
破坏性放电
在电压作用下与绝缘失效有关的现象。此时，受试绝缘完全被放电所桥接，使电极间的电压降低到零或接近于零。
注1：本术语适用于固体、液体和气体介质以及它们的组合体中的放电，注2：固体介质中的破坏性放电导致绝缘强度永久性丧失（非自恢复绝缘）；而在液体或气体介质中，绝缘强度的丧失可能仅是暂时的（自恢复绝缘）。3.120
serviceperiod
使用周期
直到要求维修的时间，包括打开充气隔室。4
运输单元transportunit
无须拆卸即可装运的气体绝缘金属封闭开关设备的部件。4额定值
GIS的额定值由下述参数组成：
额定电压(U.)；
额定绝缘水平；
额定频率（f.)；
额定电流（I）（主回路的）；
额定短时耐受电流（I)（主回路和接地回路的）；额定峰值耐受电流(I)（主回路和接地回路的）；额定短路持续时间(t）；
GB7674—2008
构成气体绝金属封闭开关设备一部分的元件，包括它们的操动机构和辅助设备的额定值。设备的额定电压(U.）
GB/T11022—1999的4.1适用，并作如下补充：注：构成GIS一部分的元件可以按照各自的标准具有独立的额定电压值。4.2额定绝缘水平
GB/T11022—1999的4.2和表1及表2适用。对于GIS，下面的表102和表103是优先选用值。GIS包含的元件可能具有限定的绝缘水平。尽管通过选择适当的绝缘水平可大幅避免内部故障，但是，还应考虑限制外部过电压的措施（例如，避雷器）。注1：根据CIGRE的研究，标准的试验耐受电压之间的特征比值，对于SF。气体绝缘，Ua/U，=0.45,U。/U，=0.75。表103中给出的U值就是根据该系数计算的。注2：关于套管的外露部件（如果有），见GB/T4109。注3：波形为标准的雷电冲击电压和操作冲击电压波形，设备耐受其他类型冲击的能力的研究结果尚未确定。注4：对于特定额定电压的设备选择替代的绝缘水平时应基于绝缘配合研究，并考虑到由于开合自发引起的瞬态过电压。
表102额定电压范围I的优先选用额定绝缘水平额定短时工频耐受电压Ua/
设备的额定电压U./
kV(有效值）
kV(有效值)
极对地、开关装置
断口间及极间
注：栏(2)中的值适用于：
对于型式试验，极对地和极间；隔离断口间
160+42
230+73
460+145
对于出厂试验，极对地、极间和开关装置断口间。栏（3)、栏（4)和栏（5)中的值仅适用于型式试验额定雷电冲击耐受电压U。
kV(峰值）
极对地、开关装置
断口间及极间
隔离断口间
325+60
350+60
550+103
1050+206
