【国家标准(GB)】 塑料 粉状酚醛模塑料 第3部分：选定模塑料的要求

ICS83.080.10
中华人民共和国国家标准
GB1404.3--2008
代替GB1404—1995
粉状酚醛模塑料
第3部分：选定模塑料的要求
Plastics--Phenolic powder moulding compounds-Part 3.Requirements for selectes moulding compounds(ISO 14526-3:1999,Plastics-Phanolianadaw.mauldingcompounds (PF-PMCs)
for selectes mouldin:
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

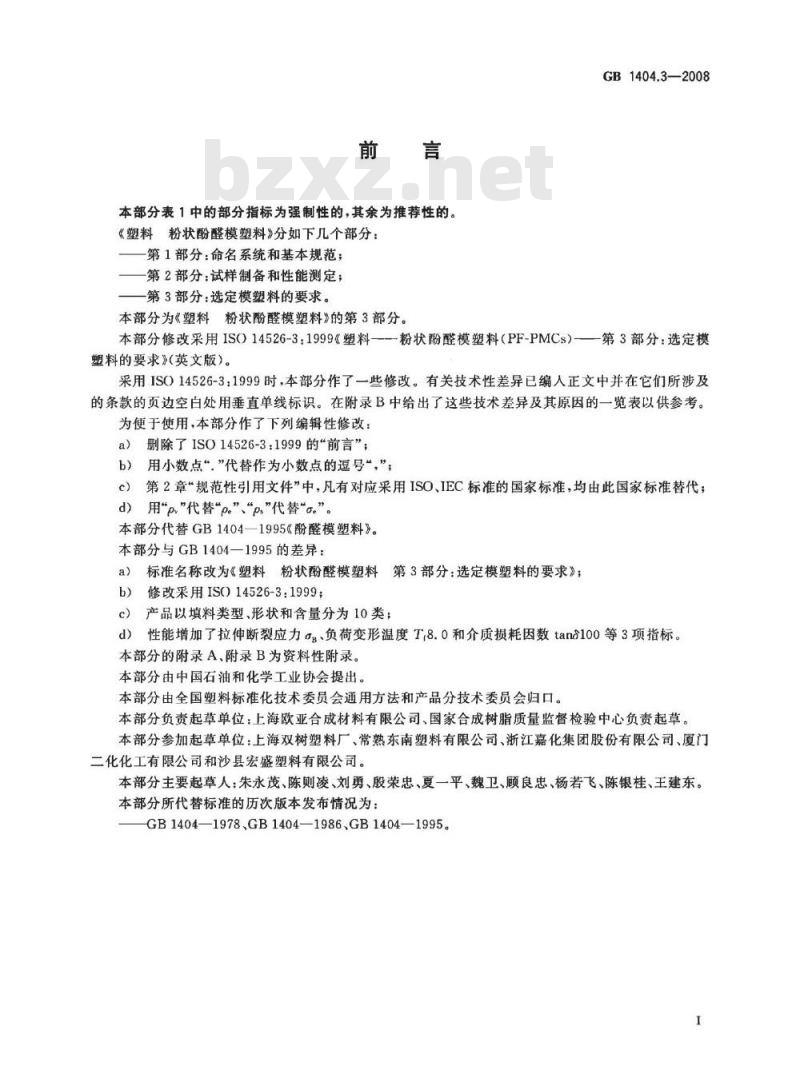

本部分表1中的部分指标为强制性的，其余为推荐性的。《塑料粉状酚醛模塑料》分如下几个部分：一第1部分：命名系统和基本规范；一第2部分：试样制备和性能测定；一第3部分：选定模塑料的要求。本部分为《塑料粉状酚醛模塑料》的第3部分。GB1404.3—2008
本部分修改采用ISO14526-3：1999《塑料---粉状酚醛模塑料（PF-PMCs）———第3部分：选定模塑料的要求》（英文版）。
采用ISO14526-3：1999时，本部分作了一些修改。有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术差异及其原因的一览表以供参考。为便于使用，本部分作了下列编辑性修改：a）删除了ISO14526-3：1999的“前言”；用小数点“，”代替作为小数点的逗号“，”；6）
第2章\规范性引用文件”中，凡有对应采用ISO、IEC标准的国家标准，均由此国家标准替代c
d）用\p\代替\p”“ps\代替\o.”。本部分代替GB14041995《酚醛模塑料》。本部分与GB1404—1995的差异：a）标准名称改为《塑料粉状酚醛模塑料第3部分：选定模塑料的要求》；b）
修改采用ISO14526-3：1999；
c）产品以填料类型、形状和含量分为10类；d）性能增加了拉伸断裂应力ag、负荷变形温度T,8.0和介质损耗因数tana100等3项指标。本部分的附录A、附录B为资料性附录。本部分由中国石油和化学工业协会提出。本部分由全国塑料标准化技术委员会通用方法和产品分技术委员会归口。本部分负责起草单位：上海欧亚合成材料有限公司、国家合成树脂质量监督检验中心负责起草。本部分参加起草单位：上海双树塑料厂、常熟东南塑料有限公司、浙江嘉化集团股份有限公司、厦门二化化工有限公司和沙县宏盛塑料有限公司。本部分主要起草人：朱永茂、陈则凌、刘勇、殷荣忠、夏一平、魏卫、顾良忠、杨若飞、陈银桂、王建东。本部分所代替标准的历次版本发布情况为：GB1404—1978,GB1404—1986、GB1404—1995。I

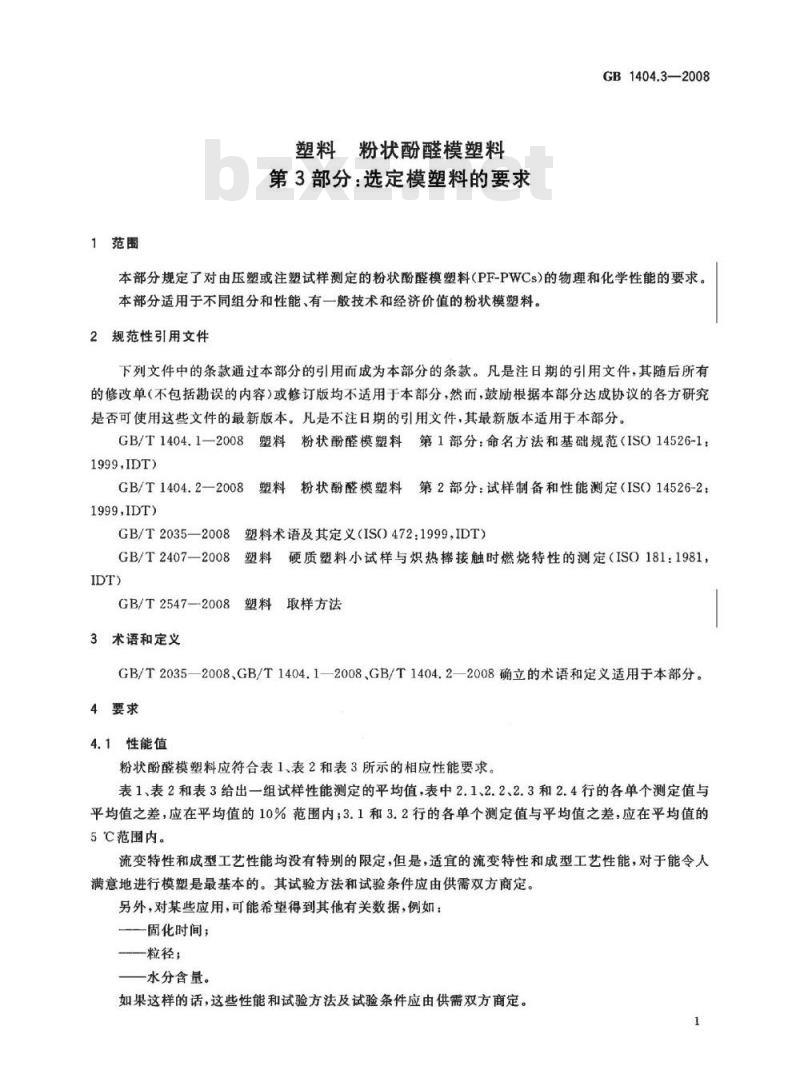

1范围
塑料粉状酚醛模塑料
第3部分：选定模塑料的要求
GB1404.3—2008
本部分规定了对由压塑或注塑试样测定的粉状酚醛模塑料（PF-PWCs)的物理和化学性能的要求。本部分适用于不同组分和性能、有一般技术和经济价值的粉状模塑料。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1404.1—2008塑料粉状酚醛模塑料第1部分：命名方法和基础规范（ISO14526-11999.IDT
GB/T1404.2—2008
：塑料粉状酚醛模塑料第2部分：试样制备和性能测定（ISO14526-2：1999,IDT)
GB/T2035—2008
塑料术语及其定义（ISO472：1999，IDT）GB/T2407—2008
塑料硬质塑料小试样与炽热棒接触时燃烧特性的测定（ISO181：1981，IDT)
GB/T2547-2008
塑料取样方法
3术语和定义
GB/T2035—2008、GB/T1404.1—2008，GB/T1404.2—2008确立的术语和定义适用于本部分。4要求
4.1性能值
粉状酚醛模塑料应符合表1、表2和表3所示的相应性能要求。表1、表2和表3给出一组试样性能测定的平均值，表中2.1、2.2、2.3和2.4行的各单个测定值与平均值之差，应在平均值的10%范围内；3.1和3.2行的各单个测定值与平均值之差，应在平均值的5℃范围内。
流变特性和成型工艺性能均没有特别的限定，但是，适宜的流变特性和成型工艺性能，对于能令人满意地进行模塑是最基本的。其试验方法和试验条件应由供需双方商定。另外，对某些应用，可能希望得到其他有关数据，例如：一固化时间；
—粒径；
一水分含量。
如果这样的话，这些性能和试验方法及试验条件应由供需双方商定。1
GB1404.3—2008

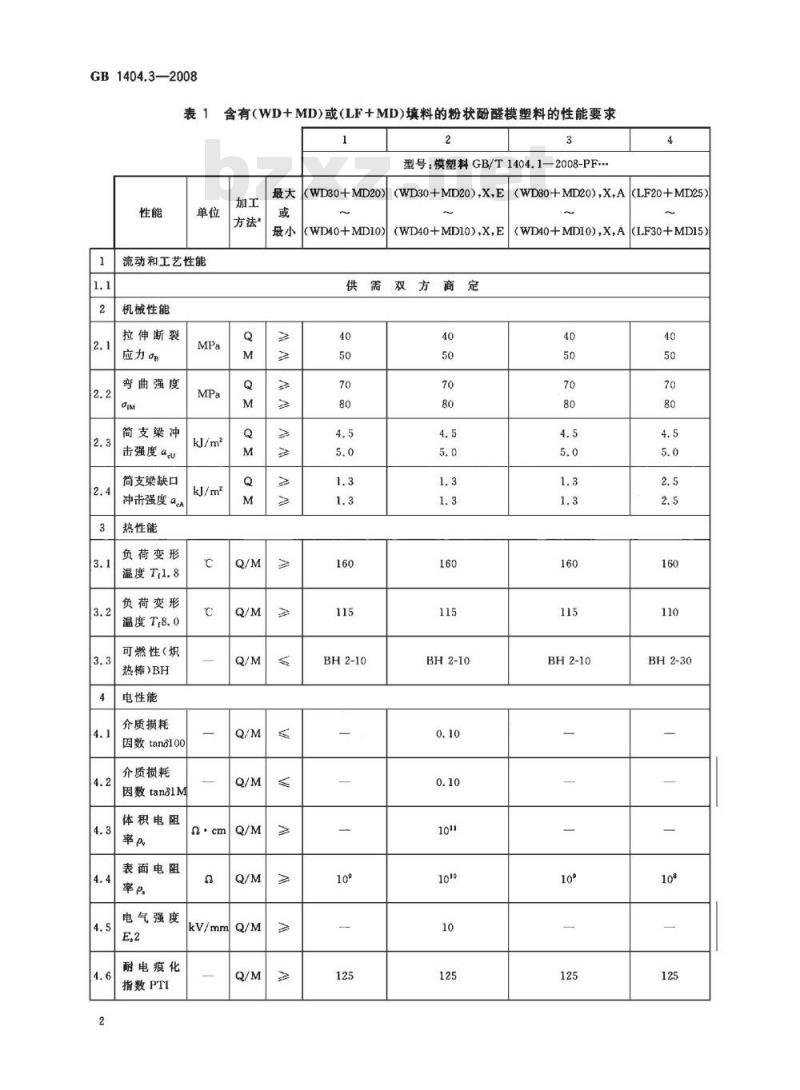

表1含有（WD+MD）或（LF+MD）填料的粉状酚醛模塑料的性能要求1
流动和工艺性能
机械性能
拉伸断裂
应力品
弯曲强度
简支染冲
击强度aa
简支梁缺口
冲击强度4eA
热性能
负荷变形
温度T.1.8
负荷变形
温度T,8.0
可燃性（
热棒)BH
电性能
介质损耗
因数tand100
介质损耗
因数tana1M
体积电阻
表面电阻
电气强度
耐电痕化
指数PTI
方法”
kV/mml
(WD30+MD20)
(WD40+MD10)
型号：模塑料GB/T1404.1—2008-PF..(WD30+MD20),X,E
(WD40+MD10),X,E
供需双方商定
BH2-10
BH2-10
（WD30+MD20),X,A(LF20+MD25）~
（WD40+MD10),X,A(LF30+MD15）40
BH2-10
BH2-30
其他性能
吸水性bzxz.net

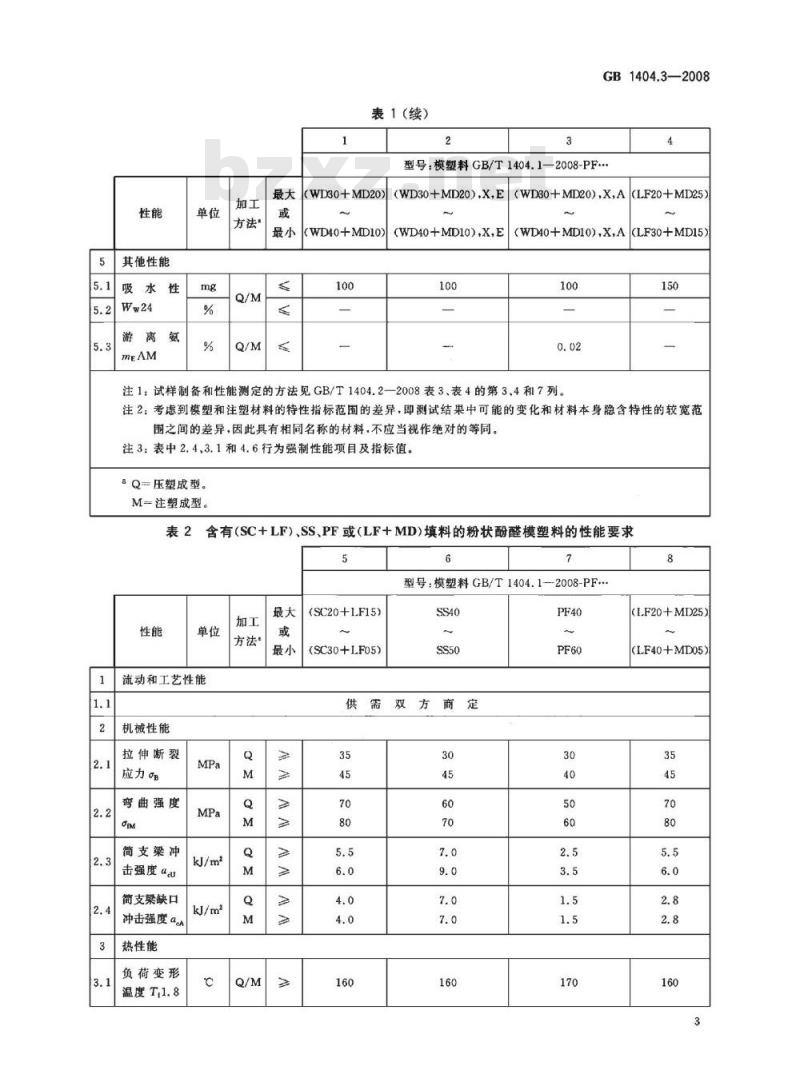

表1(续）
GB1404.3—2008
型号：模塑料GB/T1404.1—2008-PF..(WD30+MD20）
（WD40+MID10）
(WD30+MD20),X，E（WD30+MD20)，X,A(LF20+MD25）(WD40+MD10).XE
（WD40+MD10)，X.A注1试样制备和性能测定的方法见GB/T1404.2一2008表3、表4的第3、4和7列150
注2：考虑到模塑和注塑材料的特性指标范围的差异，即测试结果中可能的变化和材料本身隐含特性的较宽范围之间的差异，因此具有相同名称的材料，不应当视作绝对的等同。注3：表中2.4、3.1和4.6行为强制性能项目及指标值。8Q一压塑成型。
M-注塑成型。
表2含有(SC+LF)、SS、PF或(LF+MD)填料的粉状酚醛模塑料的性能要求5
流动和工艺性能
机械性能
拉伸断裂
应力B
弯曲强度
简支染冲
击强度aau
简支梁缺口
冲击强度ae
热性能
负荷变形
温度T,1.8
方法*
(SC20+1.F15)
(SC30+LF05)
型号：模塑料GB/T1404.1--2008-PF..SS40
供需双
（LF20+MD25）
（LF40+MD05）
GB1404.3—2008
负荷变形
温度T,8.0
可燃性（炽
热棒)BH
电性能
介质损耗因
数tand100
介质损耗因
数tangiM
体积电阻
表面电阻
电气强
度E,2
耐电痕化
指数PTI
其他性能
吸水性
游离氨
kV/mmQ/M
表2（续）
型号：模塑料GB/T1404.1-2008-PF.(SC20+LF15)
(SC30+LF05)
BH2-30
BH2-30
注1：试样制备和性能测定的方法见GB/T1404.2一2008表3、表4的第3、4和7列。8
(LF20+MD25）
(LF40+MD05）
BH2-30
注2：考虑到模塑和注塑材料的特性指标范围的差异，即测试结果中可能的变化和材料本身隐含特性的较宽范围之间的差异，因此具有相同名称的材料，不应当视作绝对的等同。注3：表中2.4、3.1和4.6行为强制性能项目及指标值。aQ-压塑成型。
M=注塑成型。
GB1404.3—2008
3含有（GF+GG)或（GF+MD)填料的粉状酚醛模塑料的性能要求表3
型号：模塑料GB/T1404.1—2008-PF-单位
流动和工艺性能
机械性能
拉伸断裂
弯曲强度
简支染冲
击强度a
简支梁缺口
冲击强度aA
热性能
负荷变形
温度T.1.8
负荷变形
温度T,8.0
可燃性（炽
热棒)BH
电性能
介质损耗因
数tand100
介质损耗因
数tand1M
体积电阻
表面电阻
电气强度
耐电痕化
指数PTI
(GF20+GG30)
（GF30+GG20）
（GF30+MD20）
(GF40+MD10)
供需双
GB1404.3—2008
其他性能
表3（续）
型号：模塑料GB/T1404.1—2008-PF..(GF20+GG30)
（GF30+GG20）
(GF30+MD20)
(GF40+MD10)
注1：试样制备和性能测定的方法见GB/T1404.2一2008表3、表4的第3、4和7列。12
注2：考虑到模塑和注塑材料的特性指标范围的差异，即测试结果中可能的变化和材料本身隐含特性的较宽范围之间的差异，因此具有相同名称的材料，不应当视作绝对的等同。注3：表中2.4,3.1和4.6行为强制性能项目及指标值。aQ一压塑成型。
M一注塑成型。
4.2填料类型和含量
粉状酚醛模塑料，其填料/增强材料的种类、形状和含量应符合模塑料命名的要求（见GB/T1404.1-20084.2)。
4.3试验方法
4.3.1取样方法
按GB/T2547—2008的规定。
其中：
a）样本的抽取采用系统抽样法。b)
样品进行混合试验。
4.3.2试样制备
试样的制备按GB/T1404.2一2008中第4章的规定。4.3.3试样状态调节
试样状态调节按GB/T1404.2—2008中第5章的规定。4.3.4试验方法
试验方法及试验条件按GB/T1404.2—2008中第6章的规定。其中：
体积电阻率和表面电阻率按GB/T1404.2—2008中规定的方法进行测定。试样：≥60mm×≥60mmX1mm或≥60mm×≥60mmX×2mm；电极：圆形三电极系统；施加电压：500V，1min读数。
其中可燃性按GB/T2407—2008的规定进行测定。5检验规则
粉状酚醛模塑料按同一原料、相同配方、相同工艺生产的，经一次混合的产品为一批。6
GB1404.3—2008
5.2生产厂应对每批粉状酚醛模塑料进行出厂检验。出厂检验项目，见表4。如经供需双方协商同意，可增加或减少出厂检验项目。表4出厂检验项目
项目名称
流动和工艺性能
机械性能
拉伸断裂应力
弯曲强度om
简支梁冲击强度au
简支梁缺口冲击强度eA
热性能
负荷变形温度T,1.8
负荷变形温度T,8.0
可燃性（炽热棒）BH
电性能
介质损耗因数tana100
介质损耗因数tans1M
体积电阻率P%
表面电阻率p
电气强度E2
耐电痕化指数PTT
其他性能
吸水性Ww24
游离氨meAM
注：标有“√”者为出厂检验项目。2
双方商定
5.3本部分表1、表2和表3所示的全部性能要求为型式检验项目，每月至少进行一次。当原材料、配方、工艺改变时或合同约定等，也必须进行型式检验。5.4经检验若有任何一项指标不符合要求，应从双倍数量的包装件中重新取样，并以双倍的试样对该项指标进行重复检验。重复检验的结果若仍不符合要求，则该批产品应作不合格处理。5.5使用单位若需验收所收到的粉状酚醛模塑料的质量，应按照本部分的要求进行。生产厂根据使用单位的需求，可提供产品检验报告。6标志、包装、运输和贮存
6.1标志
粉状酚醛模塑料产品包装件上应标明：a）产品名称及型号；
GB1404.3—2008
产品标准编号；
批号及生产日期；
生产厂名称及商标；
净含量。
另外还应标明“防潮”、“防热”等标识，并附有质量合格证。6.2包装
粉状酚醛模塑料应包装在衬有塑料袋的编织丝袋、纸袋或其他包装袋中，净含量为25kg或其他。6.3运输
粉状酚醛模塑料为非危险品。在运输时应避免受潮、受热、受污和包装破损。6.4存
粉状酚醛模塑料应贮存在通风、干燥的库房内，室温不宜超过35℃，不应靠近火源、暖气或受阳光直射。
粉状酚醛模塑料从生产日期起，贮存期为12个月。国家或
国际标准
ISO14526-3:1999
ISO800:1992
ASTMD4617.1996
BS771:1992
DIN7708-2:1975
JISK6915:1993
NFT53-010.1992
国家或
国际标准
ISO14526-3:1999
ISO800:1992
ASTMD4617:1996
BS771:1992
DIN7708-2:1975
JISK6915:1993
NFT53-010.1992
附录A
（资料性附录）
采用粉状酚醛模塑料的国家标准和国际标准命名对照1
（WD30+MD20）
（WD40+MD10）
PF 2D4
型号，模塑料GB/T1404.1-2008-PF4
GB1404.3—2008
(WD30+MD20),XE(WD30+MD20),X.A(LF20+MD25）~
(WD40+MD10).X.E(WD40+MD10).X.A(LF30+MD15)PF2A2
PM-EG-R
型号：模塑料GB/T1404.1-2008-PF.…PF40
（LF20+MD25）
(LF40+MD05）
(SC20+LF15）
(SC30+LF05)
(GF20+GG30)(GF30+MD20）
(GF30+GG20)(GF40+MD10）
GB1404.3—2008
附录B
（资料性附录）
本部分与ISO14526-3：1999的技术差异本部分与ISO14526-3：1999的技术差异如表B.1所示。表B.1本部分与IS014526-3：1999的技术差异本部分章条编号
技术性差异
删除了ISO14526：1999第1章中第3段和第4段的内容。增加引用标准\GB/T2547-1981
塑料树脂取样方法”、
增加引用标准\GB/T2407塑料燃烧性能试验方法炽热棒法”要求（删除了ISO14526：1999第3章的内容）。表1.表2和表3中增加了\介质损耗因数tan81M\“电气强度E,2\的性能及要求。表1、表2和表3中的\体积电阻率和表面电阻率”的符号\与。\分别由“p与e\替代，表面电阻率测试中用圆形三电极”替代\接触电极，长50mm，宽1mm~2mm，间距5mm增加了\4.3试验方法（4.3.1取样方法、4.3.2试样制备、4.3.3试样状态调节和4.3.4试验方法）”的规定
增加了“组批、检验分类、判定规则、复验和验收”内容。增加了“标志、包装，运输和贮存”内容
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
