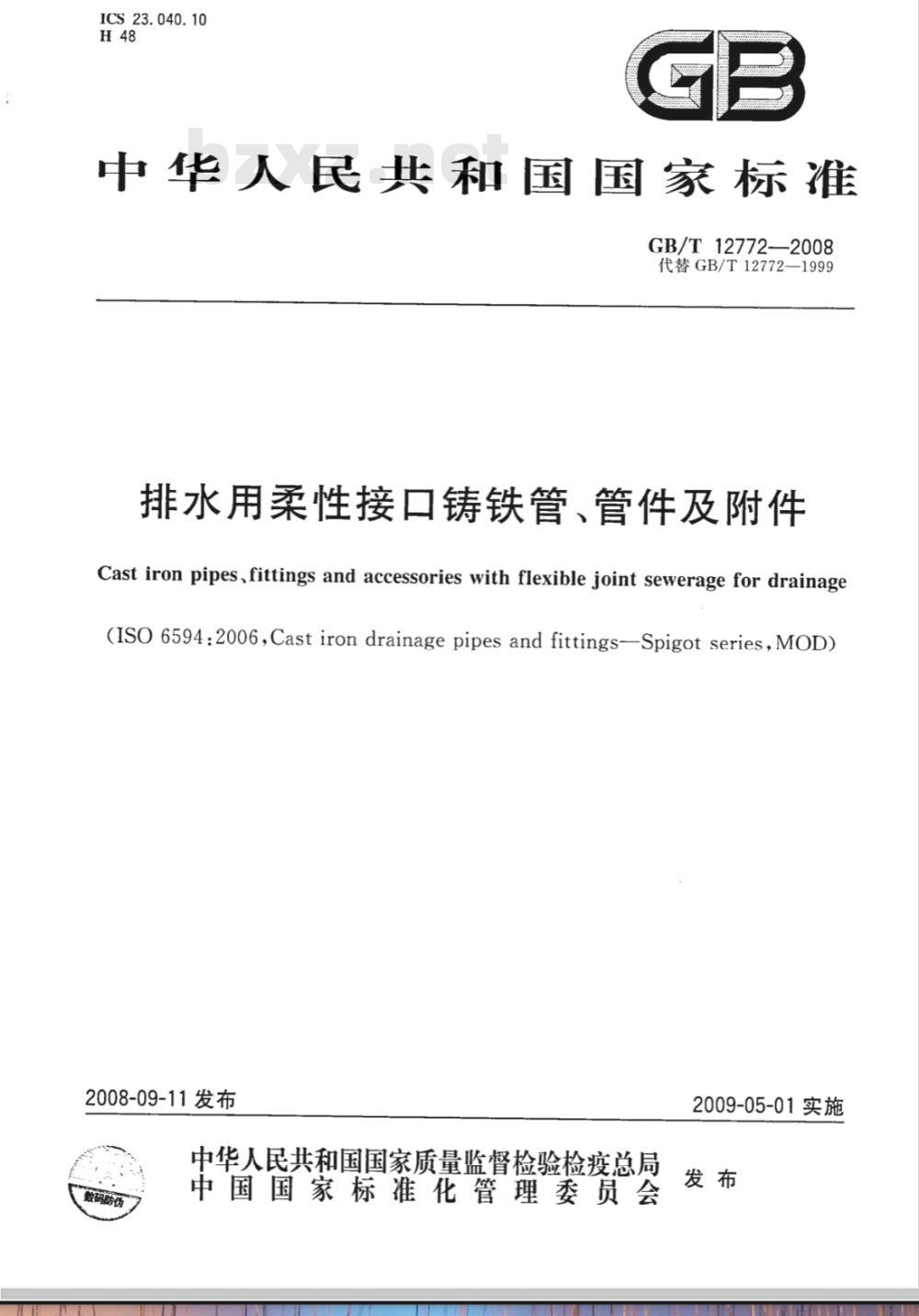

中华人民共和国国家标准
GB/T12772—2008
代替GB/T12772—1999
排水用柔性接口铸铁管、管件及附件Cast iron pipes,fittings and accessories with flexible joint sewerage for drainage(ISO 6594:2006,Cast iron drainage pipes and fittings—Spigot series,MOD)2008-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-05-01实施

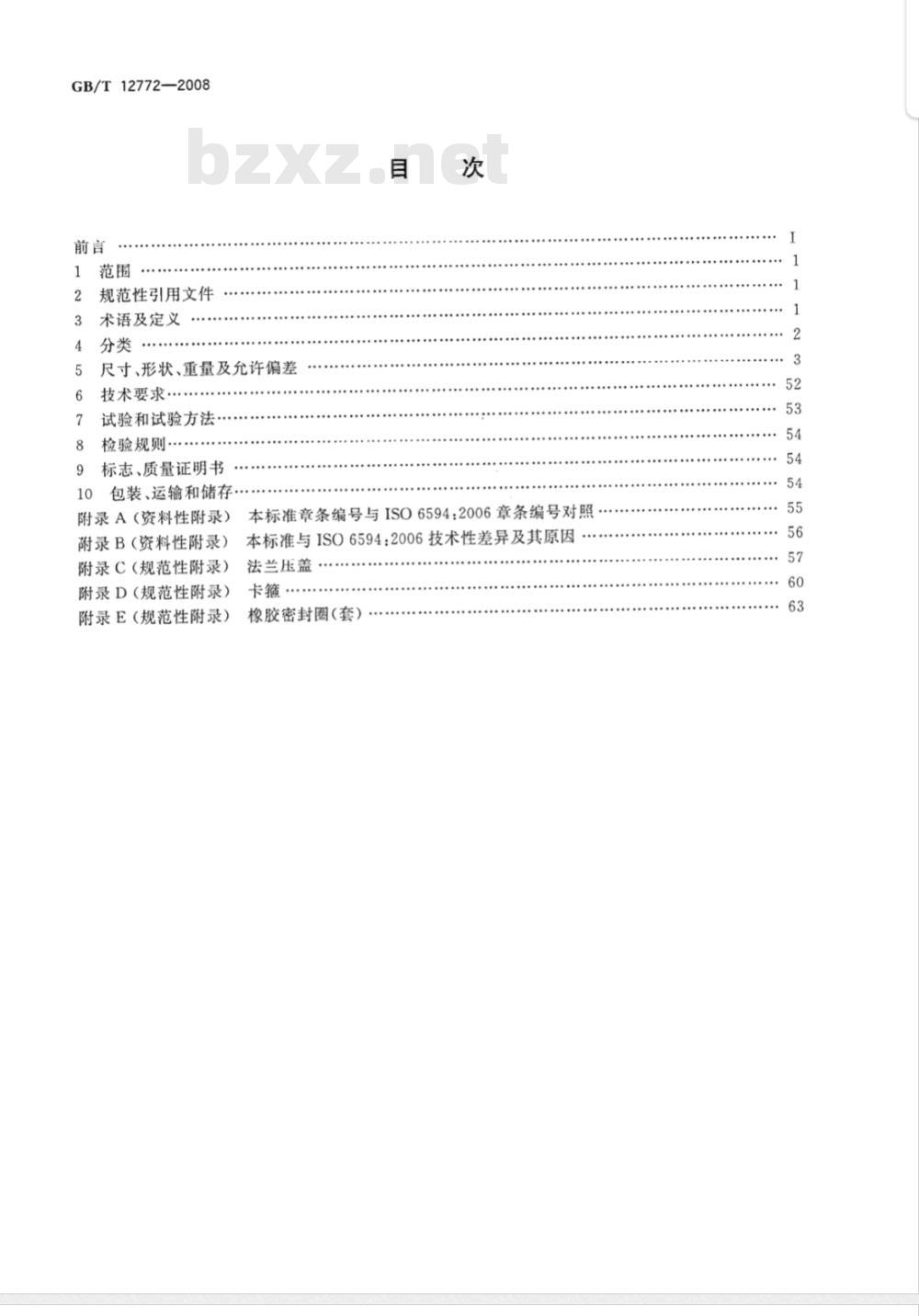

GB/T12772—2008
规范性引用文件
术语及定义
尺寸、形状、重量及允许偏差
技术要求…
试验和试验方法…
检验规则
标志、质量证明书
10包装、运输和储存·
本标准章条编号与ISO6594：2006章条编号对照附录A（资料性附录）
本标准与ISO6594:2006技术性差异及其原因附录B（资料性附录）
附录C（规范性附录）
附录D（规范性附录)
附录E（规范性附录）
法兰压盖
橡胶密封圈（套）

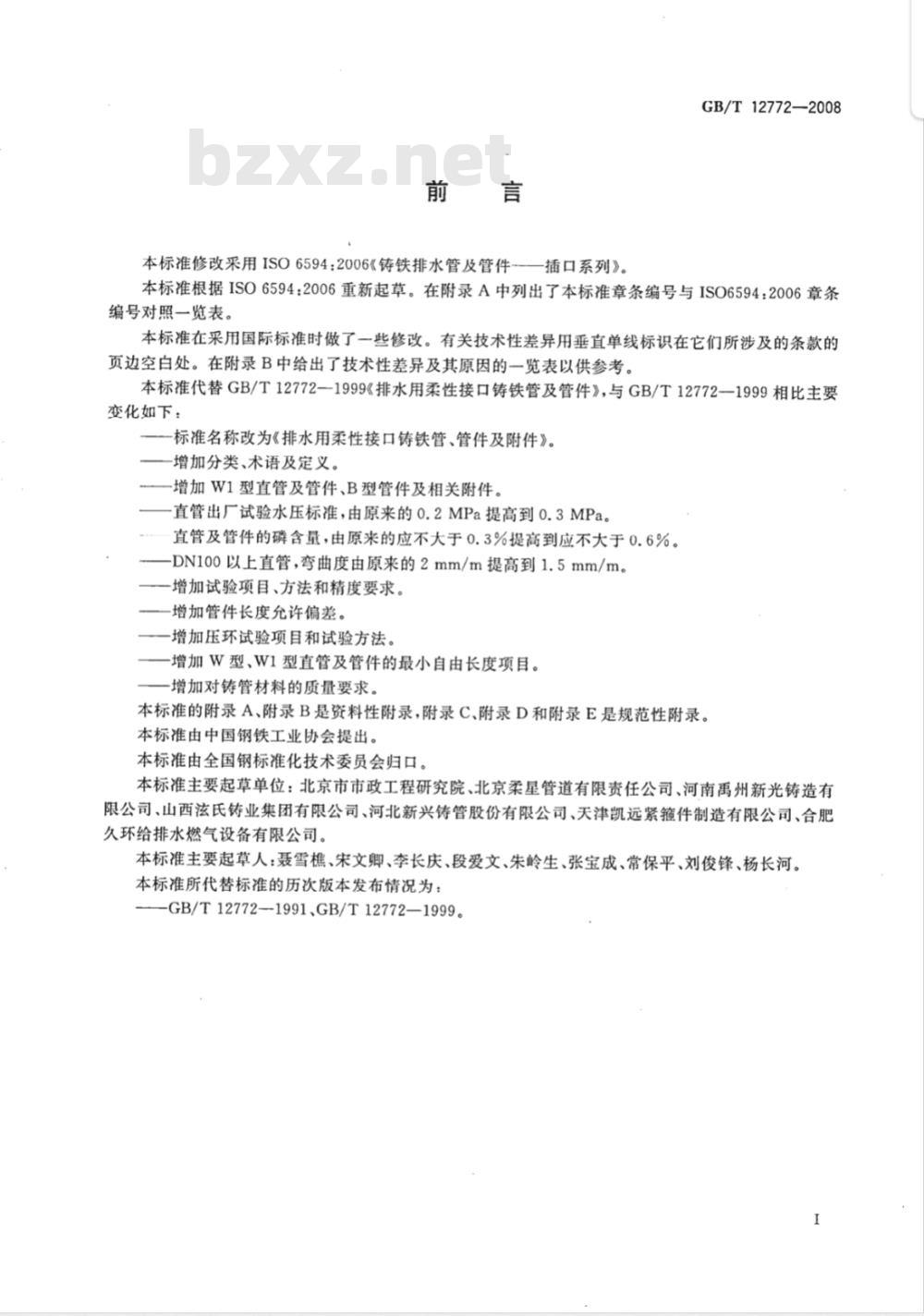

本标准修改采用ISO6594：2006《铸铁排水管及管件—插口系列》。GB/T12772—2008
本标准根据ISO6594:2006重新起草。在附录A中列出了本标准章条编号与ISO6594：2006章条编号对照一览表。
本标准在采用国际标准时做了一些修改。有关技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录B中给出了技术性差异及其原因的一览表以供参考。本标准代替GB/T12772—1999《排水用柔性接口铸铁管及管件》，与GB/T12772-—1999相比主要变化如下：
标准名称改为《排水用柔性接口铸铁管、管件及附件》。增加分类、术语及定义。
-增加W1型直管及管件、B型管件及相关附件。直管出厂试验水压标准，由原来的0.2MPa提高到0.3MPa。直管及管件的磷含量，由原来的应不大于0.3%提高到应不大于0.6%。-DN100以上直管，弯曲度由原来的2mm/m提高到1.5mm/m。增加试验项目、方法和精度要求。增加管件长度允许偏差。
增加压环试验项目和试验方法。增加W型、W1型直管及管件的最小自由长度项目。-增加对铸管材料的质量要求。
本标准的附录A、附录B是资料性附录，附录C、附录D和附录E是规范性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准主要起草单位：北京市市政工程研究院、北京柔星管道有限责任公司、河南禹州新光铸造有限公司、山西弦氏铸业集团有限公司、河北新兴铸管股份有限公司、天津凯远紧箍件制造有限公司、合肥久环给排水燃气设备有限公司。本标准主要起草人：聂雪樵、宋文卿、李长庆、段爱文、朱岭生、张宝成、常保平、刘俊锋、杨长河。本标准所代替标准的历次版本发布情况为：-GB/T12772—1991、GB/T12772—1999。1范围

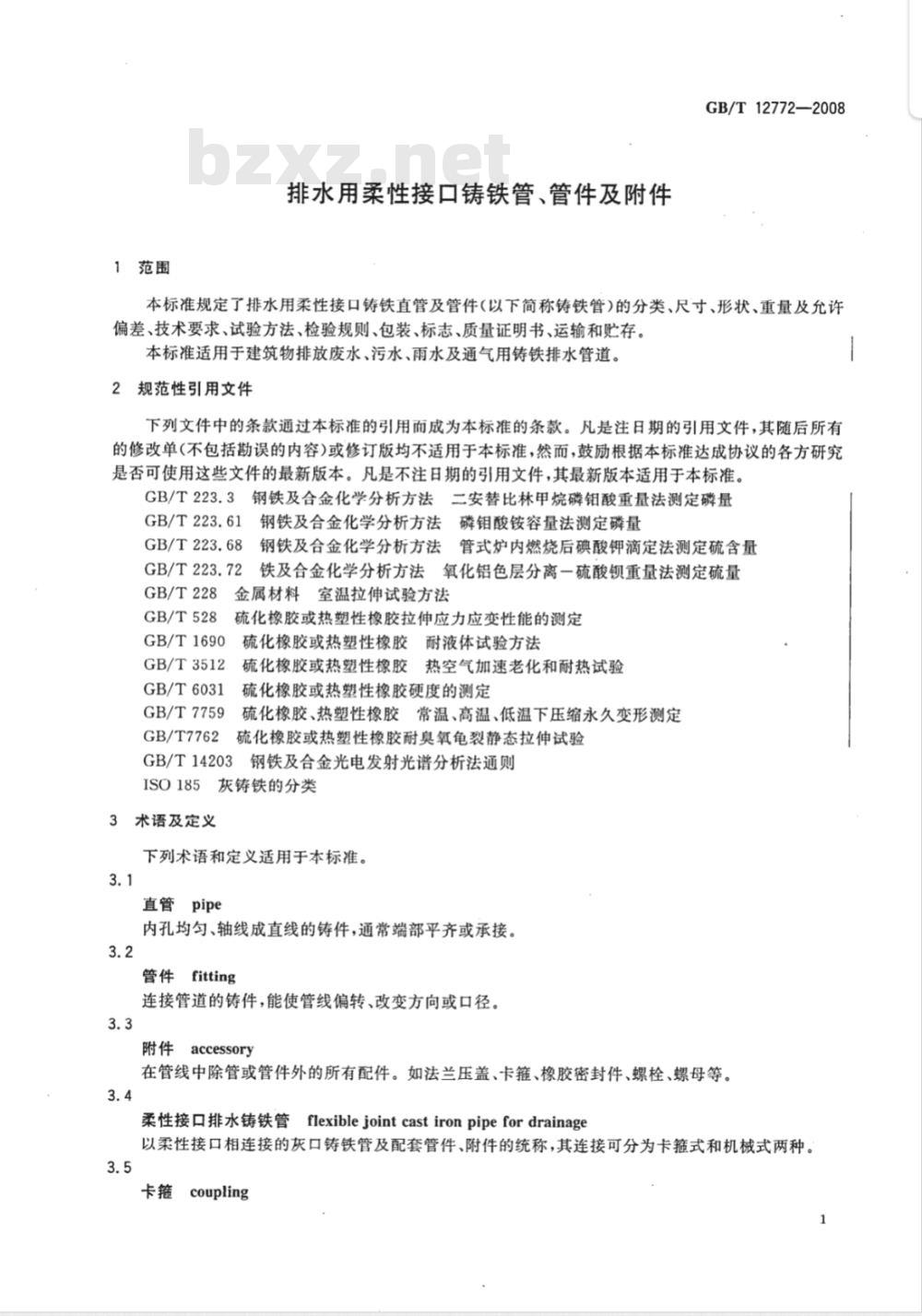

排水用柔性接口铸铁管、管件及附件GB/T12772—2008
本标准规定了排水用柔性接口铸铁直管及管件（以下简称铸铁管）的分类、尺寸、形状、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志、质量证明书、运输和贮存。本标准适用于建筑物排放废水、污水、雨水及通气用铸铁排水管道。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T223.3
钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.61
GB/T223.68
钢铁及合金化学分析方法磷钼酸铵容量法测定磷量钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量铁及合金化学分析方法氧化铝色层分离一硫酸钡重量法测定硫量GB/T223.72
GB/T228
GB/T528
GB/T1690
GB/T3512
GB/T6031
GB/T7759
GB/T7762
金属材料室温拉伸试验方法
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定硫化橡胶或热塑性橡胶耐液体试验方法硫化橡胶或热塑性橡胶热空气加速老化和耐热试验硫化橡胶或热塑性橡胶硬度的测定硫化橡胶、热塑性橡胶常温、高温、低温下压缩永久变形测定硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验钢铁及合金光电发射光谱分析法通则GB/T14203
ISO185
灰铸铁的分类
3术语及定义
下列术语和定义适用于本标准。3.1
直管pipe
内孔均匀、轴线成直线的铸件，通常端部平齐或承接。3.2
管件fitting
连接管道的铸件，能使管线偏转、改变方向或口径。3.3
附件accessory
在管线中除管或管件外的所有配件。如法兰压盖、卡箍、橡胶密封件、螺栓、螺母等。3.4
管flexiblejointcastironpipefordrainage柔性接口排水铸铁管
以柔性接口相连接的灰口铸铁管及配套管件、附件的统称，其连接可分为卡箍式和机械式两种。3.5
Ecoupling
GB/T12772—2008
用于平口铸铁管（件）的接口连接，由不锈钢加工成型的圆环状连接件，内置橡胶密封套。操作卡箍上的螺栓可进行紧固或拆卸。
橡胶密封套rubbersealinggasket用于连接和密封的橡胶套筒，置于卡箍内，套在两根需要连接的平口铸铁管（或件）的相邻管端上。3.7
卡箍式柔性接口couplingflexiblejoint直管和管件端口均为平口。连接时，将两相邻管端外壁安装上内置橡胶密封套的不锈钢卡箍，用紧固卡箍上的螺栓来箍紧两管端，同时挤压橡胶密封套以达到连接和密封的要求。3.8
法兰压盖flangegland
密封圈的专用组件，按管径大小不同，法兰压盖有二耳、三耳、四耳、六耳、八耳。3.9
橡胶密封圈rubbersealingcircle安装在法兰机械式柔性接口上起连接和止水密封作用的橡胶圈。3.10

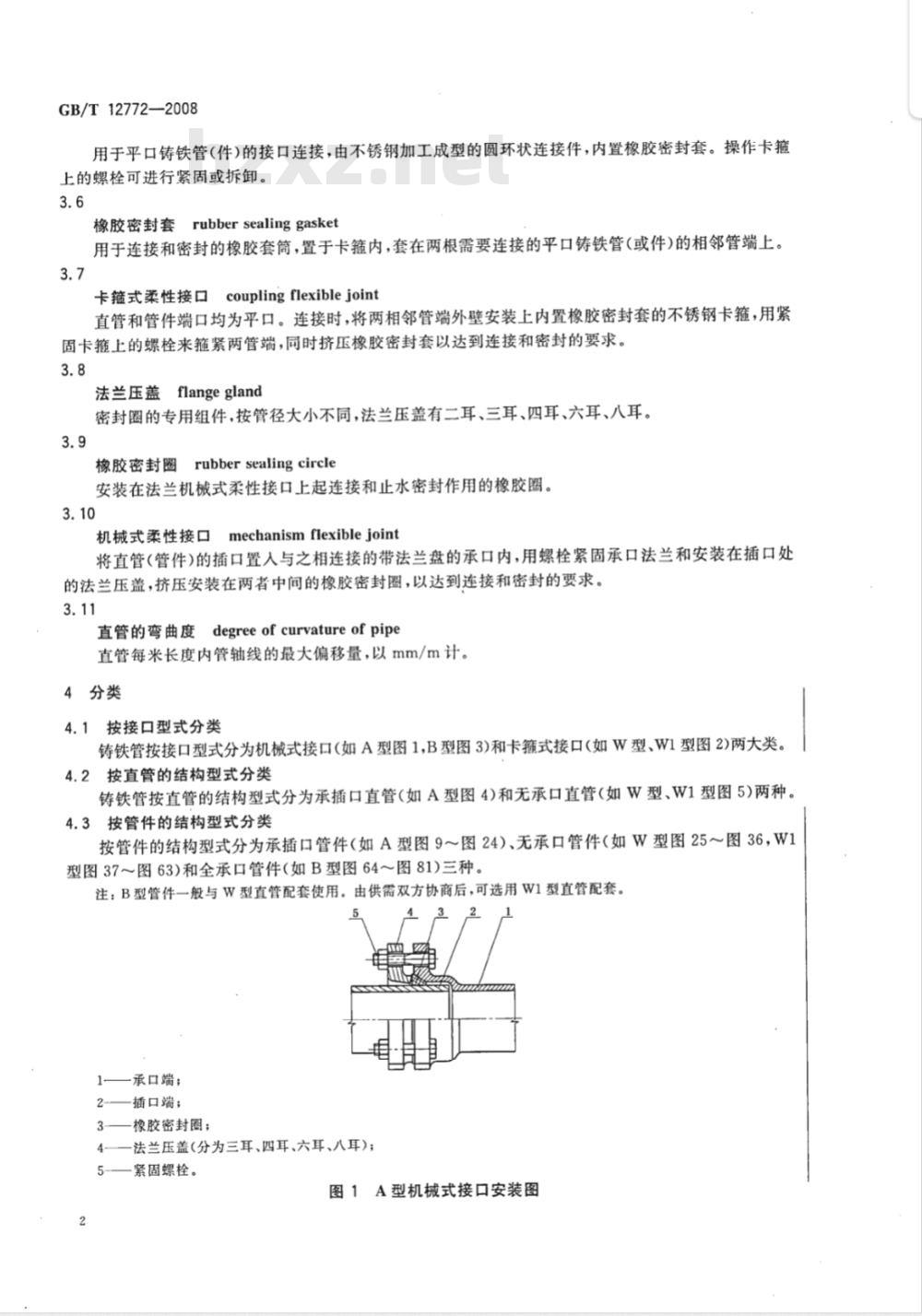

机械式柔性接口mechanismflexiblejoint将直管（管件)的插口置入与之相连接的带法兰盘的承口内，用螺栓紧固承口法兰和安装在插口处的法兰压盖，挤压安装在两者中间的橡胶密封圈，以达到连接和密封的要求。3.11
直管的弯曲度degreeofcurvatureofpipe直管每米长度内管轴线的最大偏移量，以mm/m计。4分类
4.1按接口型式分类
铸铁管按接口型式分为机械式接口（如A型图1,B型图3)和卡箍式接口（如W型、W1型图2)两大类。4.2按直管的结构型式分类
铸铁管按直管的结构型式分为承插口直管（如A型图4)和无承口直管（如W型、W1型图5)两种。4.3按管件的结构型式分类
按管件的结构型式分为承插口管件（如A型图9～图24）、无承口管件（如W型图25～图36，W1型图37～图63)和全承口管件（如B型图64～图81)三种。注：B型管件一般与W型直管配套使用。由供需双方协商后，可选用W1型直管配套。1
一承口端；
插口端；
橡胶密封圈；
法兰压盖(分为三耳、四耳、六耳、八耳)；紧固螺栓。
图1A型机械式接口安装图
1—管件；
橡胶密封套；
3——不锈钢卡箍；
一直管。
图2W型、W1型卡箍式接口安装图5尺寸、形状、重量及允许偏差
5.1接口形状及尺寸
5.1.1接口形状及直管尺寸
-B型管件；
W型直管；
橡胶密封圈；
法兰压盖
GB/T12772—2008
（分为二耳、三耳、四耳、六耳、八耳）；5
紧固螺栓。
图3B型机械式接口安装图
5.1.1.1A型接口的形状及尺寸应符合图4、表1的规定，B型接口的形状及尺寸应符合图7和表6的规定。其法兰压盖和橡胶密封圈的尺寸和性能要求分别见附录C和附录E。5.1.1.2W型直管的形状和尺寸应符合图5、表3的规定。W型卡箍和橡胶密封套的尺寸和性能要求分别见附录D和附录E。
5.1.1.3W1型直管的形状及尺寸应符合图5、表4的规定。W1型卡箍和橡胶密封套的尺寸和性能要求分别见附录D和附录E。
5.1.1.4W型管件端部的形状和尺寸应符合图6和表5的规定。R2+C
图4A型接口直管图
表1A型直管规格及尺寸
公称直径
承插口尺寸/mm
GB/T12772—2008
公称直径
壁厚T/mm
公称直径
重量/
直部每米
重量/kg
表1(续)
承插口尺寸/mm
A型直管壁厚及重量
有效长度L/mm
23.2332.78
总重量/kgbzxz.net
图5W型、W1型直管图
3W型直管规格、尺寸、重量
壁厚T/mm
重量/kg
L=1500mm
L=3000mm
公称直径
公称直径
表4W1型规格、尺寸、重量
壁厚T/mm
图6W型管件端部图
表5W型管件壁厚和端部尺寸
各部尺
寸/mm
壁厚T
注1：插口端部根据需要也可不设凸缘部。注2：管件重量不计凸缘部。
GB/T12772—2008
重量/kg
L-3000mm
GB/T12772—2008
管件的名称、图形、标识
图7B型管件承口型式
5B型管件承口尺寸
A型管件的名称、图形、标识应符合表8的规定；W型管件的名称、图形、标识应符合表25的规定；W1型管件的名称、图形、标识应符合表38的规定；5.1.2.3
5.1.2.4B型管件的名称、图形、标识应符合表69的规定。5.2壁厚、长度和重量
单位为毫米
5.2.1壁厚
A型直管的壁厚、长度和重量应符合表2的规定，A型管件的壁厚与直管壁厚相同。Ⅱ型
5.2.1.2W型直管的壁厚、长度和重量应符合表3的规定，W型管件的壁厚应符合表5的规定，B型管件的壁厚应符合表6的规定。
5.2.1.3W1型直管和管件的厚度及直管的长度和重量应符合表4的规定。5.2.2管件的形状、尺寸和重量
5.2.2.1A型管件的形状、尺寸和重量应符合图9～图24及表9～表24的规定。管件承口各部位未注明的尺寸按图4和表1的规定。5.2.2.2W型管件的形状、尺寸和重量应符合图25～图36和表26～表37的规定。管件端口各部位未注明的尺寸按图6和表5的规定。5.2.2.3W1型管件的形状、尺寸和重量应符合图37～图63和表39～表68的规定。5.2.2.4B型管件的形状、尺寸和重量应符合图64～图81和表70～表87的规定。管件承口各部位6
未注明的尺寸按图7和表6的规定，GB/T12772-—2008
表中未列的不同长度的直管及其他类型、规格和尺寸的管件，可由供需双方协商规定，但其连接部位尺寸应和本标准一致。为保持管道的柔性抗震性能，不允许将管件和直管做成一体，5.2.3自由长度
为便于安装，W型、W1型直管及管件的端部应具有自由长度，其尺寸应符合图8和表7的规定。图8W型、W1型管端自由长度
表7W型、W1型管端自由长度尺寸公称直径
A型45°弯头
A型90°弯头
A型变径按头
A型套袖
A型P存水弯
A型S存水弯
A型检查口构件
表8A型管件的名称图形标识
图形标示
公称直径
50~300
50~300
50~300
50~200
50~125
50~125
50~300
最小自由长度L/mm
GB/T12772—2008
A型Y三通
A型TY三通
A型Y四通
A型90°四通
A型TY四通
A型H通气管
A型Y通气管
A型h通气管
A型立管检查口
公称直径
表8 (续)
图形标示
公称直径
50~200
50~300
50~200
50~150
50~200
75~150
50~300
A型45°弯头
表9A型45°弯头尺寸及重量
尺寸/mm
重量/kg
