ICS29.120.50

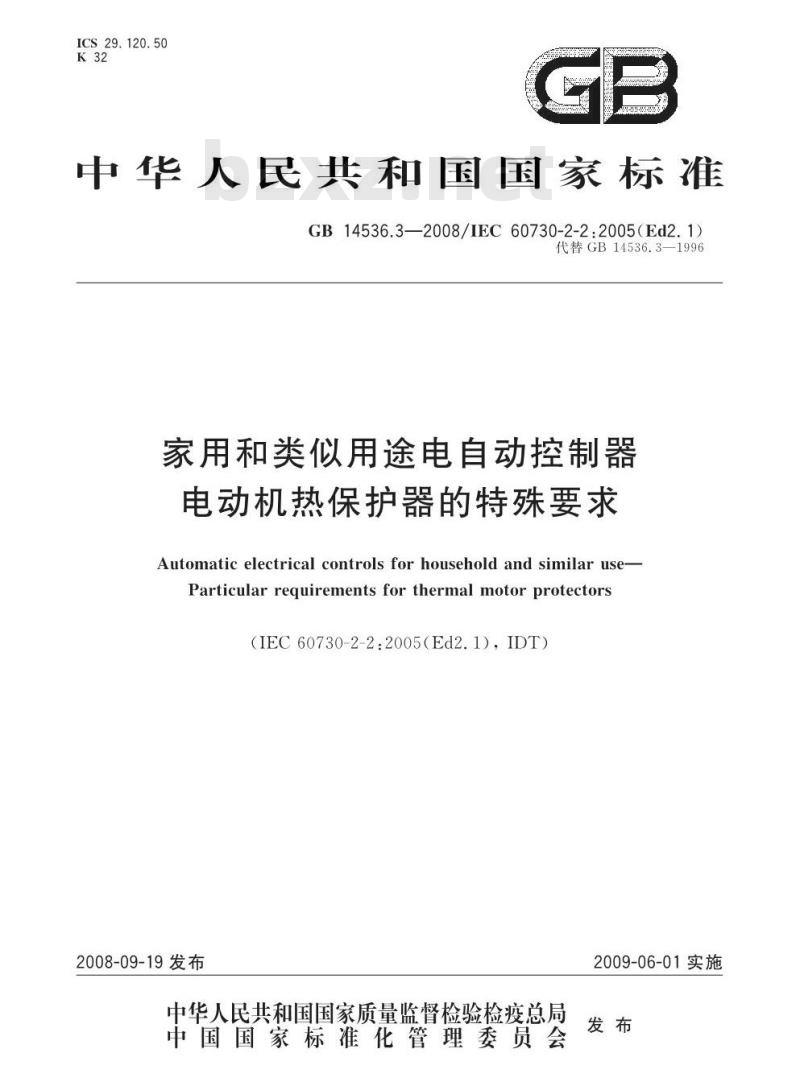

中华人民共和国国家标准
GB14536.3—2008/IEC60730-2-2:2005（Ed2.1）代替GB14536.3—1996
家用和类似用途电自动控制器
电动机热保护器的特殊要求
Automatic electrical controls for household and similar use-Particular requirements for thermal motor protectors(IEC 60730-2-2:2005(Ed2.1),IDT)2008-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施
IEC前言
范围和规范性引用文件
般要求
试验的一般说明
额定值
防触电保护
接地保护措施
端子和端头
结构要求
防潮及防尘
电气强度和绝缘电阻
发热：
制造偏差和漂移
环境应力
耐久性·
机械强度
螺纹部件及其连接
爬电距离、电气间隙和穿通固体绝缘的距离耐热·耐燃和耐漏电起痕·
耐腐蚀性·
电磁兼容性（EMC)要求
组件：
正常操作
电磁兼容性（EMC)要求
非正常操作
电子断开使用导则
附录C(规范性附录）
附录D(资料性附录)
附录E（规范性附录）
附录H(规范性附录)
抗扰度
水银开关试验用的棉花
热、燃和漏电起痕
测量泄漏电流的电路
电子控制器的要求
附录AA（资料性附录）
附录BB（资料性附录）
YKAIKAca

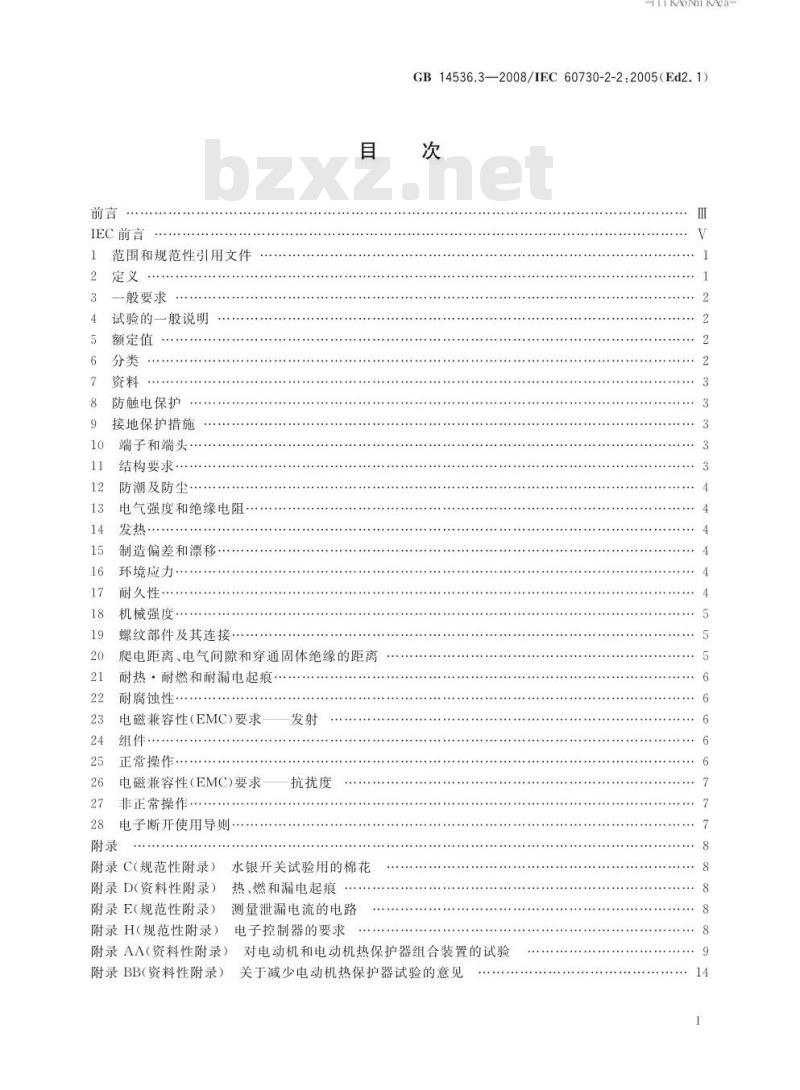

GB14536.3—2008/IEC60730-2-2:2005(Ed2.1)次

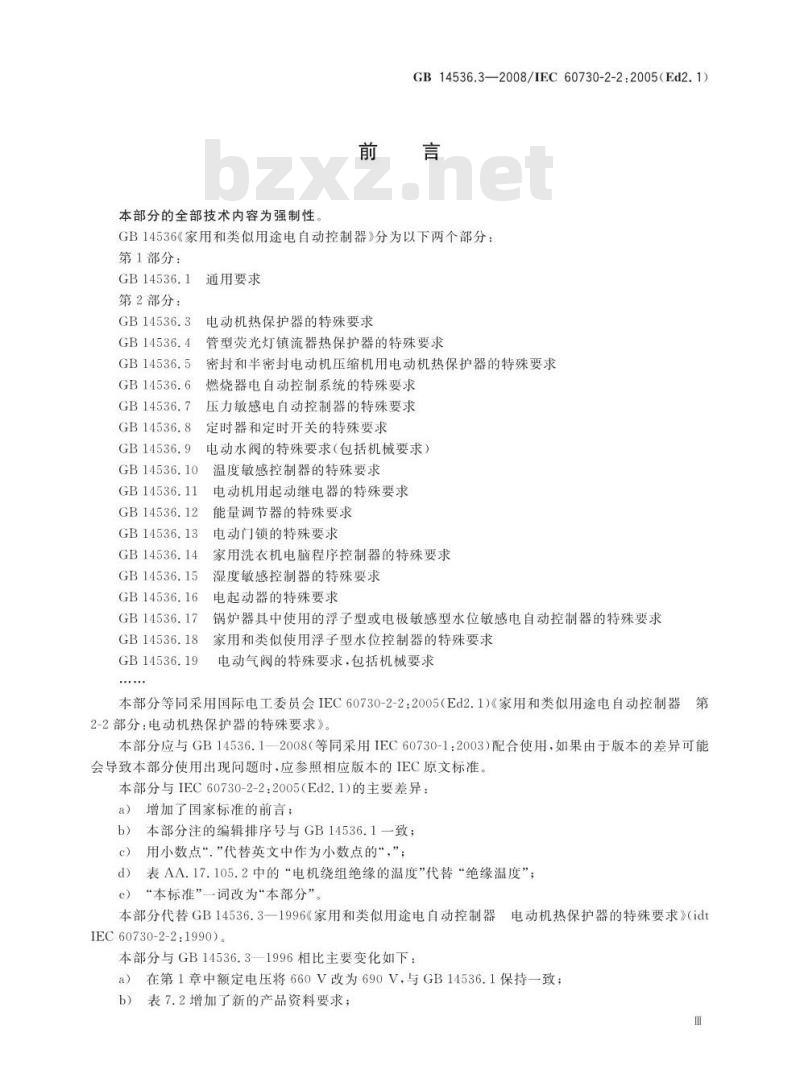

对电动机和电动机热保护器组合装置的试验关于减少电动机热保护器试验的意见本部分的全部技术内容为强制性GB14536.3—2008/IEC60730-2-2:2005(Ed2.1)前言
GB14536《家用和类似用途电自动控制器》分为以下两个部分：第1部分：
GB14536.1
第2部分：
GB14536.3
GB14536.4
GB 14536.5
GB14536.6
GB14536.7
GB14536.8
GB14536.9
GB14536.10
GB14536.11
GB14536.12
通用要求
电动机热保护器的特殊要求
管型荧光灯镇流器热保护器的特殊要求密封和半密封电动机压缩机用电动机热保护器的特殊要求燃烧器电自动控制系统的特殊要求压力敏感电自动控制器的特殊要求定时器和定时开关的特殊要求
电动水阀的特殊要求（包括机械要求）温度敏感控制器的特殊要求
电动机用起动继电器的特殊要求能量调节器的特殊要求
电动门锁的特殊要求
GB14536.13
GB14536.14
GB14536.15
GB14536.16
GB14536.17
GB14536.18
GB14536.19
家用洗衣机电脑程序控制器的特殊要求湿度敏感控制器的特殊要求
电起动器的特殊要求
锅炉器具中使用的浮子型或电极敏感型水位敏感电自动控制器的特殊要求家用和类似使用浮子型水位控制器的特殊要求电动气阀的特殊要求，包括机械要求本部分等同采用国际电工委员会IEC60730-2-2：2005（Ed2.1)《家用和类似用途电自动控制器第
2-2部分：电动机热保护器的特殊要求》。本部分应与GB14536.12008（等同采用IEC60730-1：2003配合使用，如果由于版本的差异可能会导致本部分使用出现问题时，应参照相应版本的IEC原文标准。本部分与IEC60730-2-2：2005（Ed2.1)的主要差异：a）增加了国家标准的前言；
b）本部分注的编辑排序号与GB14536.1一致；用小数点“.”代替英文中作为小数点的”，”；c
d）表AA.17.105.2中的“电机绕组绝缘的温度”代替“绝缘温度”；e）“本标准”一词改为“本部分”。本部分代替GB14536.3一1996《家用和类似用途电自动控制器电动机热保护器的特殊要求》（idIEC60730-2-2:1990)。
本部分与GB14536.3—1996相比主要变化如下：a）在第1章中额定电压将660V改为690V，与GB14536.1保持一致；b）表7.2增加了新的产品资料要求；m

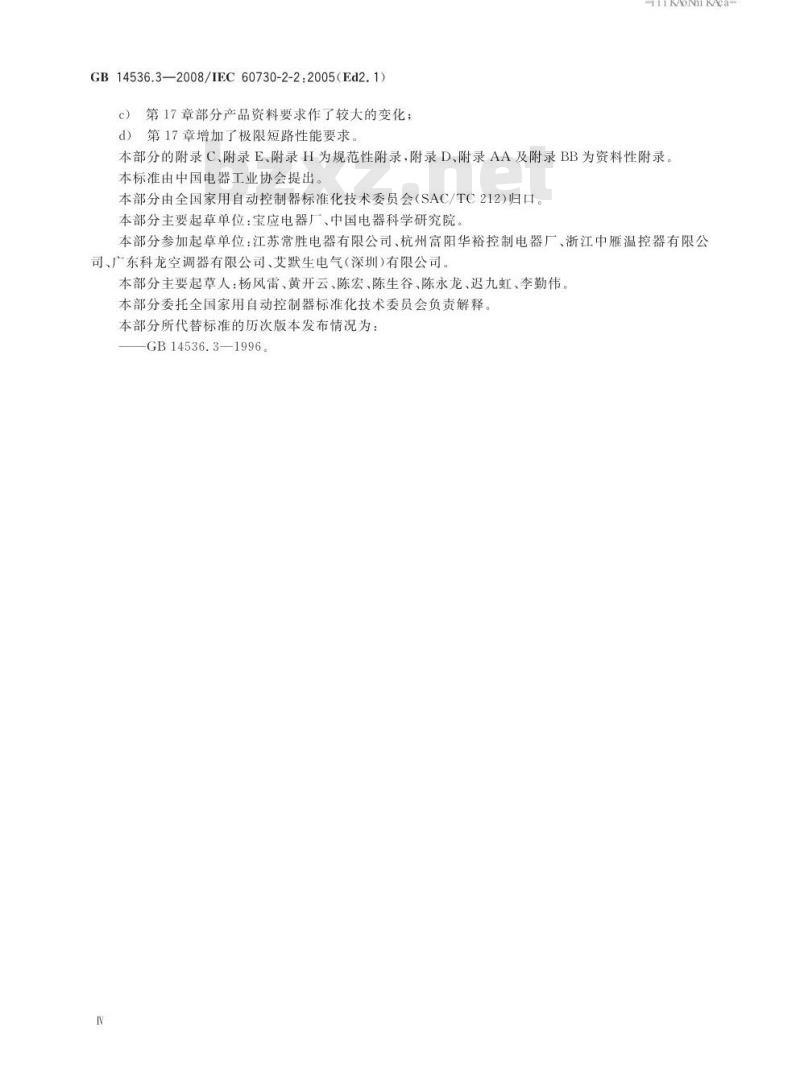

GB14536.3—2008/IEC60730-2-2:2005（Ed2.1)c）第17章部分产品资料要求作了较大的变化：第17章增加了极限短路性能要求d）
-YYANiKAca
本部分的附录C、附录E、附录H为规范性附录,附录D、附录AA及附录BB为资料性附录。本标准由中国电器工业协会提出本部分由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。本部分主要起草单位：宝应电器厂、中国电器科学研究院本部分参加起草单位：江苏常胜电器有限公司、杭州富阳华裕控制电器厂、浙江中雁温控器有限公司、广东科龙空调器有限公司、艾默生电气（深圳）有限公司。本部分主要起草人：杨风雷、黄开云、陈宏、陈生谷、陈永龙、迟九虹、李勤伟本部分委托全国家用自动控制器标准化技术委员会负责解释本部分所代替标准的历次版本发布情况为：-GB14536.3—1996。

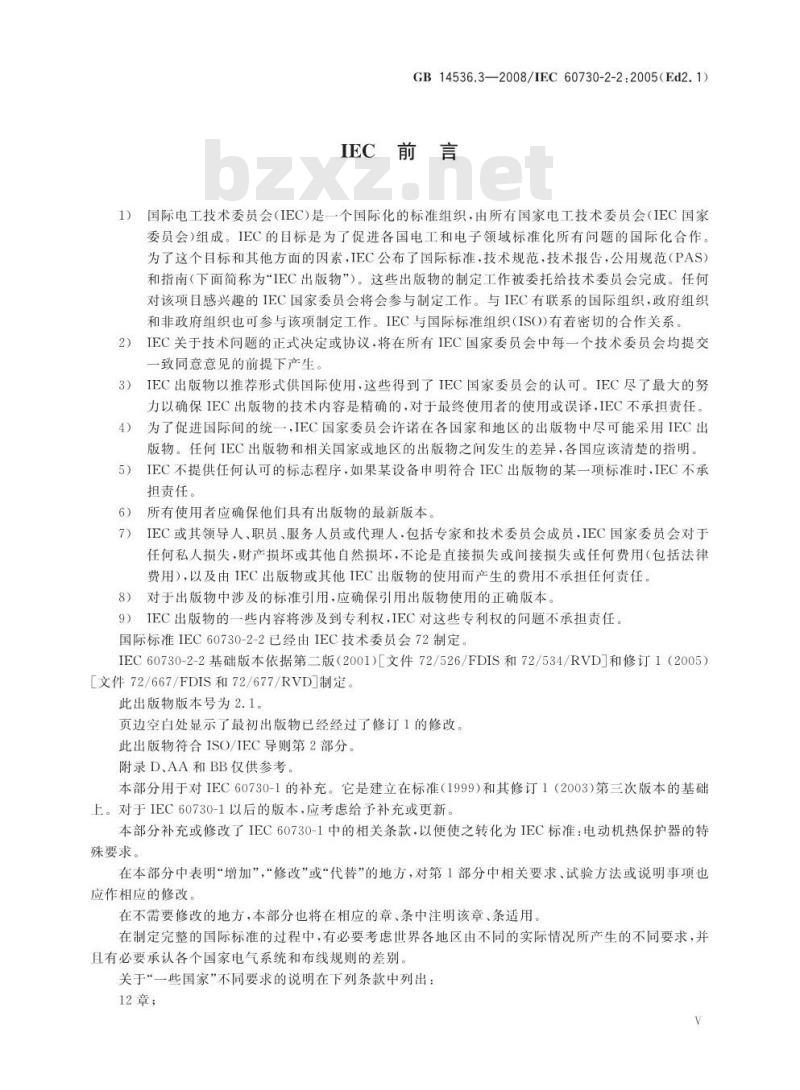

GB14536.3—2008/IEC60730-2-2:2005Ed2.1)IEC前言
1）国际电工技术委员会（IEC)是一个国际化的标准组织，由所有国家电工技术委员会（IEC国家委员会）组成。IEC的目标是为了促进各国电工和电子领域标准化所有问题的国际化合作。为了这个目标和其他方面的因素，IEC公布了国际标准，技术规范，技术报告，公用规范（PAS）和指南（下面简称为“IEC出版物”）。这些出版物的制定工作被委托给技术委员会完成。任何对该项目感兴趣的IEC国家委员会将会参与制定工作。与IEC有联系的国际组织，政府组织和非政府组织也可参与该项制定工作。IEC与国际标准组织（ISO)有着密切的合作关系2）IEC关于技术问题的正式决定或协议，将在所有IEC国家委员会中每一个技术委员会均提交一致同意意见的前提下产生。
3）IEC出版物以推荐形式供国际使用，这些得到了TEC国家委员会的认可。IEC尽了最大的努力以确保IEC出版物的技术内容是精确的，对于最终使用者的使用或误译，IEC不承担责任。为了促进国际间的统一，IEC国家委员会许诺在各国家和地区的出版物中尽可能采用IEC出4）
版物。任何IEC出版物和相关国家或地区的出版物之间发生的差异，各国应该清楚的指明。IEC不提供任何认可的标志程序，如果某设备申明符合IEC出版物的某一项标准时，IEC不承5）
担责任。
所有使用者应确保他们具有出版物的最新版本。6）
7）IEC或其领导人、职员、服务人员或代理人·包括专家和技术委员会成员，IEC国家委员会对于任何私人损失，财产损坏或其他自然损坏，不论是直接损失或间接损失或任何费用（包括法律费用），以及由IEC出版物或其他TEC出版物的使用而产生的费用不承担任何责任。对于出版物中涉及的标准引用，应确保引用出版物使用的正确版本8）
9）IEC出版物的一些内容将涉及到专利权，IEC对这些专利权的问题不承担责任。国际标准IEC60730-2-2已经由IEC技术委员会72制定、IEC60730-2-2基础版本依据第二版（2001)文件72/526/FDIS和72/534/RVD］和修订1（2005）［文件72/667/FDIS和72/677/RVDI制定此出版物版本号为2.1。
页边空白处显示了最初出版物已经经过了修订1的修改。此出版物符合ISO/IEC导则第2部分。附录D、AA和BB仅供参考。
本部分用于对IEC60730-1的补充。它是建立在标准（1999）和其修订1（2003）第三次版本的基础上。对于IEC60730-1以后的版本，应考虑给予补充或更新。本部分补充或修改了IEC60730-1中的相关条款·以便使之转化为IEC标准：电动机热保护器的特殊要求。
在本部分中表明“增加”，“修改”或“代替”的地方，对第1部分中相关要求、试验方法或说明事项也应作相应的修改
在不需要修改的地方，本部分也将在相应的章、条中注明该章、条适用在制定完整的国际标准的过程中，有必要考虑世界各地区由不同的实际情况所产生的不同要求，并且有必要承认各个国家电气系统和布线规则的差别。关于“一些国家”不同要求的说明在下列条款中列出：12章；
GB14536.3—2008/IEC60730-2-2:2005（Ed2.1)17.101:1;
20.102；
AA.17.105.1.2;
附录D。
在此出版物中：
1）使用以下字体：
一正文要求：罗马字体；
试验规范：斜体字；
注解事项：小罗马字体
-KANIKACa-
2）对第1部分增加的条款、备注、表格或图表从101编号开始标起，增加附录编号为AA,BB等委员会已经决定原出版物和其修订本的内容将不进行更改一直到IEC网站http：//webstore.iec.ch关于特殊出版页面上公布出修订结果日期。在到达该日期时，标准将被：重新确认；
废止；
由更新版本替换；
修订。
1范围和规范性引用文件
GB14536.3—2008/IEC60730-2-2:2005(Ed2.1)家用和类似用途电自动控制器
电动机热保护器的特殊要求
GB14536.1—2008的该章由以下内容代替：1.1该部分适用于GB14536.1—2008电动机热保护器的部分评估，在GB14536.1—2008家用和类似用途中作了详细说明，包括发热，空调和类似用途的热保护器。注：电动机热保护器是一种其功能取决于在电动机中正确安装和固定，只能与相应的电动机结合才能进行完整试验的整体式控制器
电动机和热保护器的组合体的试验要求见附录AA，附录AA中某些要求是从其他IEC标准中引用过来的。附录AA中的要求仅供参考。
GB14536.1-2008适用于应用温度控制器（NTC,PTC）的电动机热保护器，附加要求包含在GB14536.1—2008的附录J中。
1.1.1本部分适用于电动机热保护器固有的安全；适用于与设备安全有关的操作值、操作时间和操作程序：适用于家用和类似设备中使用的电动机热保护器的试验。本部分还可适用于GB4706.1范围内的电动机热保护器。注1：在本部分中，“设备”一词指的是“器具和设备”。注2：在本部分中，名词“不适用”意味着这一试验不适用于评价单独送试的电动机热保护器，但是试验可以适用于电动机和电动机热保护器的组合体电动机热保护器不适用于普通家用，但适用于公共场所，如应用于商场，照明业和农场，这些应用均包含在此标准范围内。
该部分不适用于为工业应用设计的电动机热保护器。1.1.2本部分不适用于其他电动机保护装置。1.1.3本部分不适用于断开电路的手动装置。1.1.4本部分不适用于密封的或半密封的电动机压缩机的电动机热保护器注：对于这些装置，可以采用IEC60730-2-4\。1.2本部分适用于额定电压等于或小于690V，额定输出功率为11kW或小于11kW的电动机用热保护器。
1.5规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB14536.1一2008的该条款均适用。2定义
除了以下内容外，GB14536.1—2008的该章均适用，1）IEC60730-2-4:2001家用和类似用途电自动控制器密封和半密封电动机-压缩机用热保护器的特殊要求。GB14536.3--2008/1EC60730-2-2.2005CEd2.1)2.6与试验程序控制器自动动作类型相关的定义增加定义：
3型动作Type3action
其动作特性的可靠性只能通过测量被保护的电动机来评价的自动动作。3一般要求
GB14536.1-2008的该章均适用
4试验的一般说明
除了以下内容外，GB14536.1一2008的该章均适用。4.3.1.1和4.3.1.2不适用
4.3.2不适用。
5额定值
GB14536.12008的该章不适用
6分类
除了以下内容外，GB14536.1-2008的该章均适用。6.4按照自动动作特征分类
6.4.1不适用。
6.4.2代替：
3型动作。
6.4.3代替：
3型动作可根据下列一个或多个结构特点和工作特点做更大范围的分类往1：只有当相应的规定已给出，相应的试验已完成，才可能进一步分类。注2：可以用相应的字母组合来表示一个特点以上的动作，例如类型3.C.注3.手动动作不按本条分类
6.4.3.1空缺。
6.4.3.2微断开操作（类型3.B）6.4.3.3微切断操作（类型3.C)
6.4.3.4空缺。
6.4.3.5空缺
6.4.3.6空缺。
6.4.3.7空缺。
TTKANrKAca
一种不能阻止触头打开，而且当复位机构被置于“复位”的位置时，当安全工作条件恢复后，可自动复位到闭合位置的脱扣机构（3.H型）。6.7不适用。
6.106.12不适用，
6.14不适用。
6.16不适用。
7资料
GB 14536.3-2008/IEC 60730-2-2.2005(Ed2.1)除了以下内容外，GB14536.1一2008的该章均适用：7.2.6代替：
对于电动机热保护器，资料应该按表7.2规定提供。表7.2
制造商名林或商标
唯一型号标志
额定电压或额定电压范围（V）
控制器的用途
22如果Tm小于0C或T大于55C.控制器的极限度应用于控制器绝缘材料的PTI值
31控制器安装方式
43切断操作的复位特征
控制器污染等级
耐热耐燃性能的分类bzxz.net
101自动动作特征3n
102电流的极限短路能力，落断体电压，额定电流和特征代替：
制造商可以提出一个低于11.4.102中规定的环境温度增加脚注：
电动机热保护器被分类为3.B.H型或3.C型控制器。8防触电保护
GB14536.12008的该章均适用。
9接地保护措施
GB14536.1-2008的该章均适用
10端子和端头
除了以下内容外GB14536.12008的该章均适用：10.1不适用。
10.2增加
注：关于此标准：内部布线被认为是整体导线结构要求
除了以下内容外，GB14536.1一2008的该章是适用的：11.3.4由制造商进行的设定
增加：
生，密封胶，锁案螺帽及其类似装置被认为是足够的。章、条
4.3.5/6.3
GB14536.3-2008/IEC60730-2-2.2005CEd2111.4操作
增加：
11.4.1013.B.H型操作应提供对微断开规定的电气强度要求。通过第13章和第20章相应的试验来检查是否符合上述要求。KArKAca
11.4.1023.B.H型动作应设计成不得阻止触头打开，而且如果当复位机构被置于复位的位置时，触头可以自动复位到闭合位置。当复位机构处于通常释放位置时，控制器在一5℃以上任何环境温度不得自动复位。
通过观察，如有必要，可对没有施加外力的起动件进行试验，以检查是否符合上述要求。11.4.1033.C型动作应通过微切断来切断电路。通过第20章的相关要求来检查是否符合上述要求。12防潮及防尘
GB14536.12008的该章均适用。
注：在加拿大和美国，该章不适用13电气强度和绝缘电阻
除了以下内容外，GB14536.1—2008的该章均适用：增加：
第13章中试验的适用性取决于电动机热保护器在设备中的安装方法。如果第13章中的试验结果不能反应电动机热保护器装在设备上试验所获得的结果时，那公，应将热保护器装在设备上进行这试验。
14发热
GB14536.12008的该章不适用。
15制造偏差和漂移
GB14536.1-2008的该章不适用。16环境应力
除了以下内容，GB14536.1-2008的该章均适用。16.2.4不适用。
17耐久性
除了以下内容外，GB14536.12008的该章不适用。注：电动机热保护器和电动机组合体的耐久性试验在附录AA中。增加：
17.101极限短路
保护器在进行极限短路试验时不应该引发着火危险。制造商在表7.2的项目102中申明，极限短路试验应在单个的保护器或按照上述安装的保护器上进行。
应提供三个样品供试验。
17.101.1试验电路应与符合GB/T13539的系列熔断体连接。熔断体与表7.2中第102项要求一致，但是不小于16A。试验电路电流应被调整在表17.101.1中选择的电流，电路电压应达到表7.2中4
GB14536.3—2008/IEC60730-2-2:2005(Ed2.1)第102项的最大电压，电路的功率因数不应小于0.9，此时保护器没有与电路相连接注：在美国和加章大，熔断体应与表7.2中的描述一致，但是不应小于20A，150V，或不应小于15A，额定电压大于150V.但是不应小于4倍电动机满载电流表17.101.1
装置的额定输出/kw
>0.373~0.746
>0.746-2.24
>2.24~5.6
额定电压/V（AC)
培断体
阻抗用于将电流调整至表17.101.1中的预期电流：暂时连接用于将电流调整至预期电流。试验导线
试验导线
电动机
热保护器
图17.101.1极限短路试验
电流/A
通过二根1m长的铜导线连接保护器与电路，不需要进行电路调整。熔断体的电流额定值如表7.2中所描述。如果保护器在装置内进行试验，在装置附件周围应缠绕棉花。在试验过程中，如果是单独进行试验，在保护器周围应缠绕棉花。每一个手动复位保护器应进行这个试验，试验时保护器应关闭电路。如果试验过程中保护器循环操作，而棉花没有被点燃，应持续试验一直到保护器永久的断开或熔断体断开。
使用的棉花应符合附录C中的规定。17.101.2保护器应符合17.101中的要求，前提是棉花没有被点燃。在试验以后，可接触金属零件应不带电。18机械强度
除了以下内容外，GB14536.12008的该章均适用：18.1.4～18.9不适用。
19螺纹部件及其连接
GB14536.1—2008的该章均适用。20爬电距离，电气间隙和穿通固体绝缘的距除了以下内容外，GB14536.1-2008的该章均适用。增加：
GB14536.3—2008/IEC60730-2-2:2005（Ed2.1)20.101磨电距离和电气间隙的以下要求不适用：在相同极性带电零件之间（包括加热装置，如果使用）：在触头间隙之间：
在端子和相同极性连接端之间。这个例外包括端子和连接端这个要求不适用于接地的带电零件或可接触件的电气间隙和爬电距离20.102
注，在加拿大和美国，鹿电距离和电气间原不应小于表20.102中的数值。表20.102安装于常规电动机外壳内的热保护器的爬电距离和电气间障不同工作电压所要求的尺寸（见注1.注4注5)/mm所考虑的距离
电动机直径180mm或低于180mm见注3）工作绝缘
基本绝缘（见注2）
电动机直径大于180mm（见注3）工作绝缘
基本绝缘
鹿电距离 电气间
注工：这些数值不适用于密封式制冷电动机压缩机。2.4
151V300V
爬电距离
TTKAONTKAca
301 V-690 V
电气间隙
腰电距高电气间隙
注2：所规定的距离电适用于带电零件和外壳之间的距离注电动机的直径在铁芯面测量，圆周外切定子框架，包括接线片，风扇，外壳及其应用于电机固定，冷却，组装或连接融立使用的部件
注4：接线端子之间，及接线端子与电动机外壳内其他同极性，或不同极性未绝缘的金属部件的爬电距离和电气间为0V-250V+6.4mm:251V690V.9.5mm.注5：瓷化纤维或类似材料所做的绝缘封垫或隔板的厚度不得小于0.8mm，而耳其放置位置或材料不应受到电弧的破坏。硫化纤维村垫或隔板的厚度若不小于0.mm，可以用于不小于最小气隙的50%的气隙中么如果经过调查，其厚度小于规定值的绝缘材料适用于某种特殊用途，那么也可以使用。21
耐热·耐燃和耐漏电起痕
GB14536.1-2008的该章均适用。22耐腐蚀性
GB14536.1-2008的该章均适用。23电磁兼容性（EMC)要求一发射GB14536.12008的该章均适用。
24组件
GB14536.12008的该章均适用。
25正常操作
GB14536.1—2008的该章均适用。
