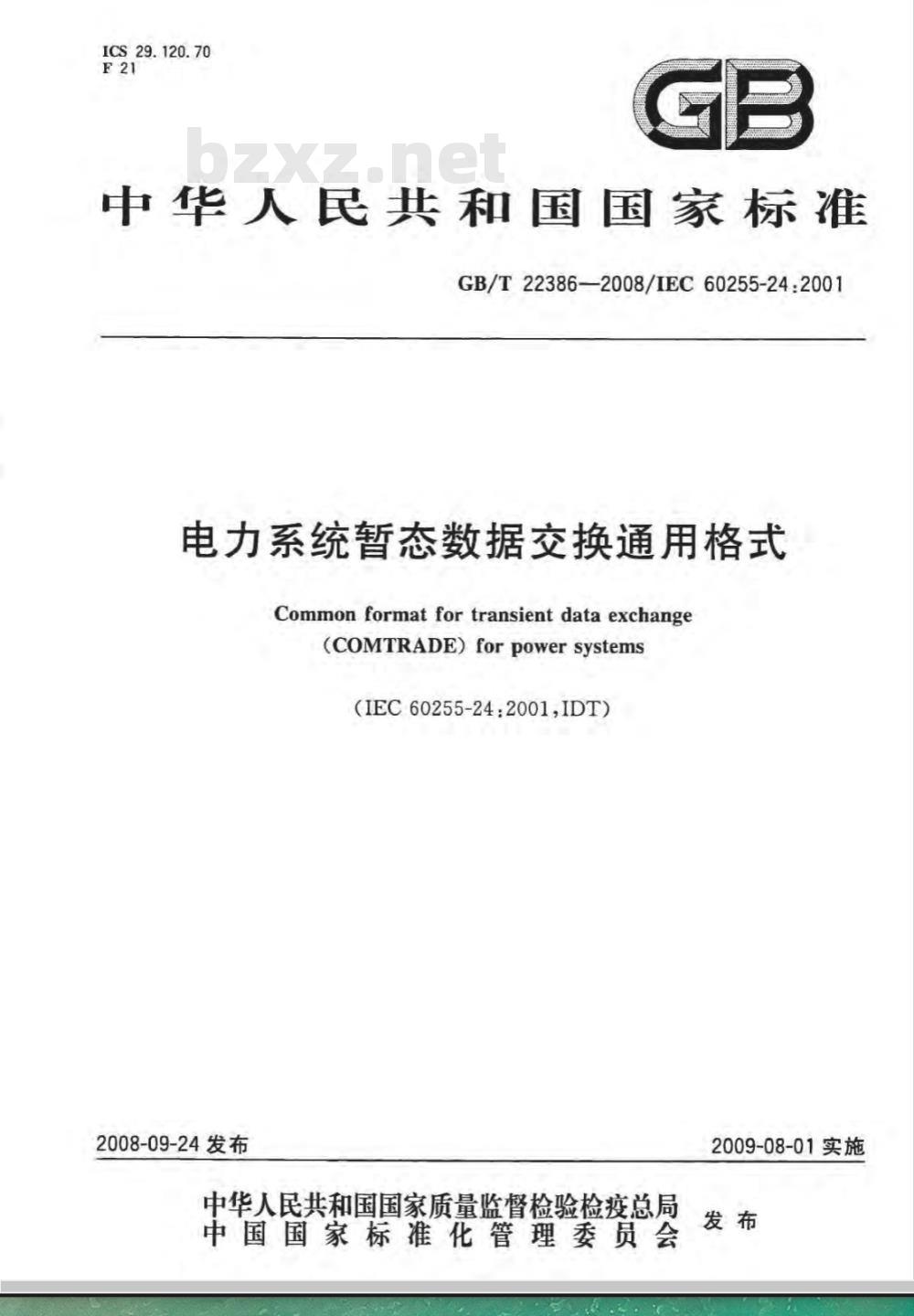

【国家标准(GB)】 电力系统暂态数据交换通用格式

ICS29.120.70
中华人民共和国国家标准
GB/T22386—2008/IEC60255-24:2001电力系统暂态数据交换通用格式Common format for transient data exchange(COMTRADE)forpowersystems
（IEC60255-24:2001,IDT）
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

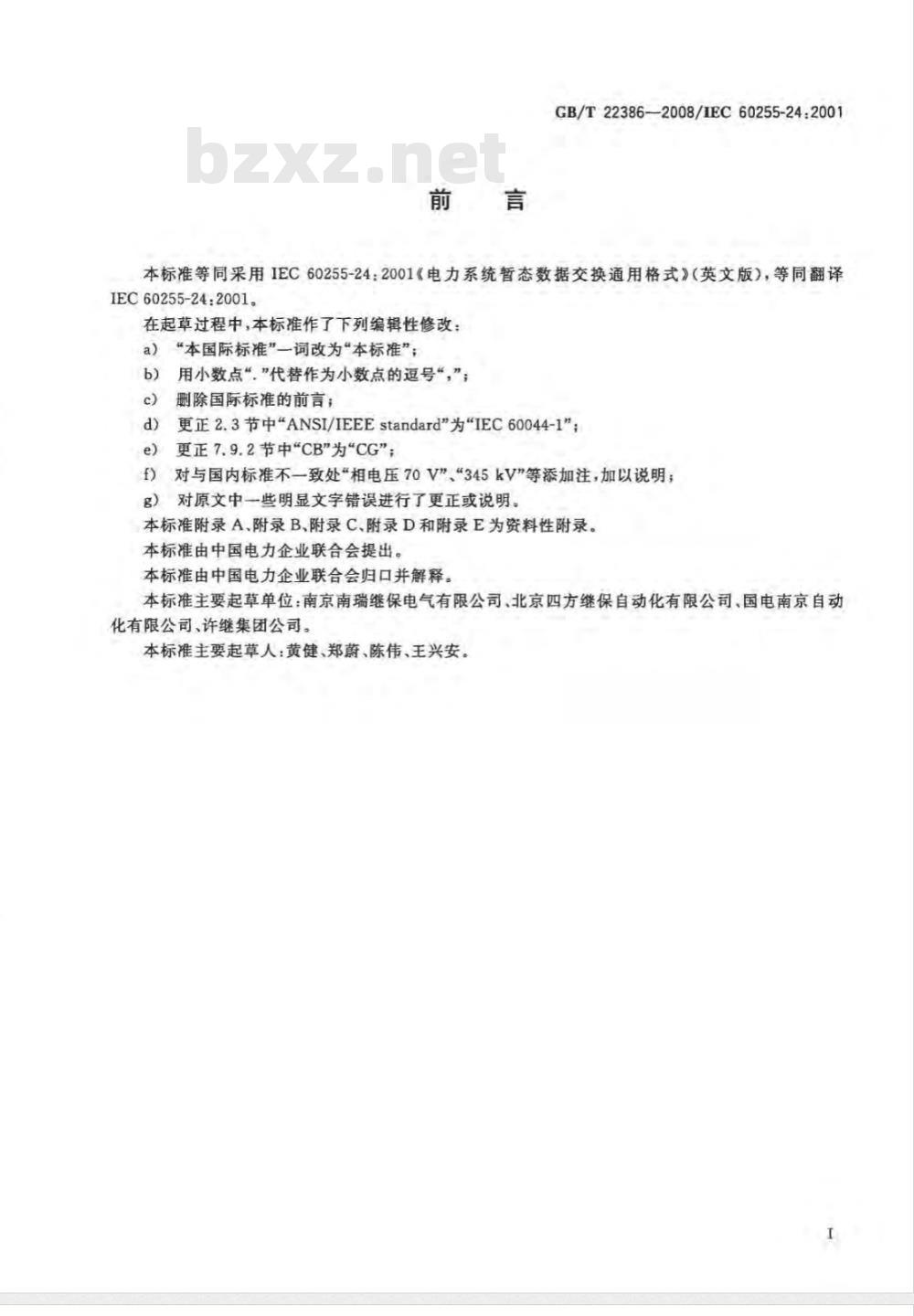

GB/T22386-—2008/IEC60255-24:2001本标准等同采用IEC60255-24：2001《电力系统暂态数据交换通用格式》（英文版），等同翻译IEC60255-24:2001。
在起草过程中，本标准作了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b)
用小数点“，”代替作为小数点的逗号“，”；c
删除国际标准的前言；
更正2.3节中\ANSI/IEEEstandard”为“IEC60044-1\；d)
e）更正7.9.2节中\CB”为CG”；f）对与国内标准不一致处“相电压70V”“345kV\等添加注，加以说明；g）对原文中一些明显文字错误进行了更正或说明。本标准附录A、附录B、附录C、附录D和附录E为资料性附录。本标准由中国电力企业联合会提出。本标准由中国电力企业联合会归口并解释。本标准主要起草单位：南京南瑞继保电气有限公司、北京四方继保自动化有限公司、国电南京自动化有限公司、许继集团公司。
本标准主要起草人：黄健、郑蔚、陈伟、王兴安。I

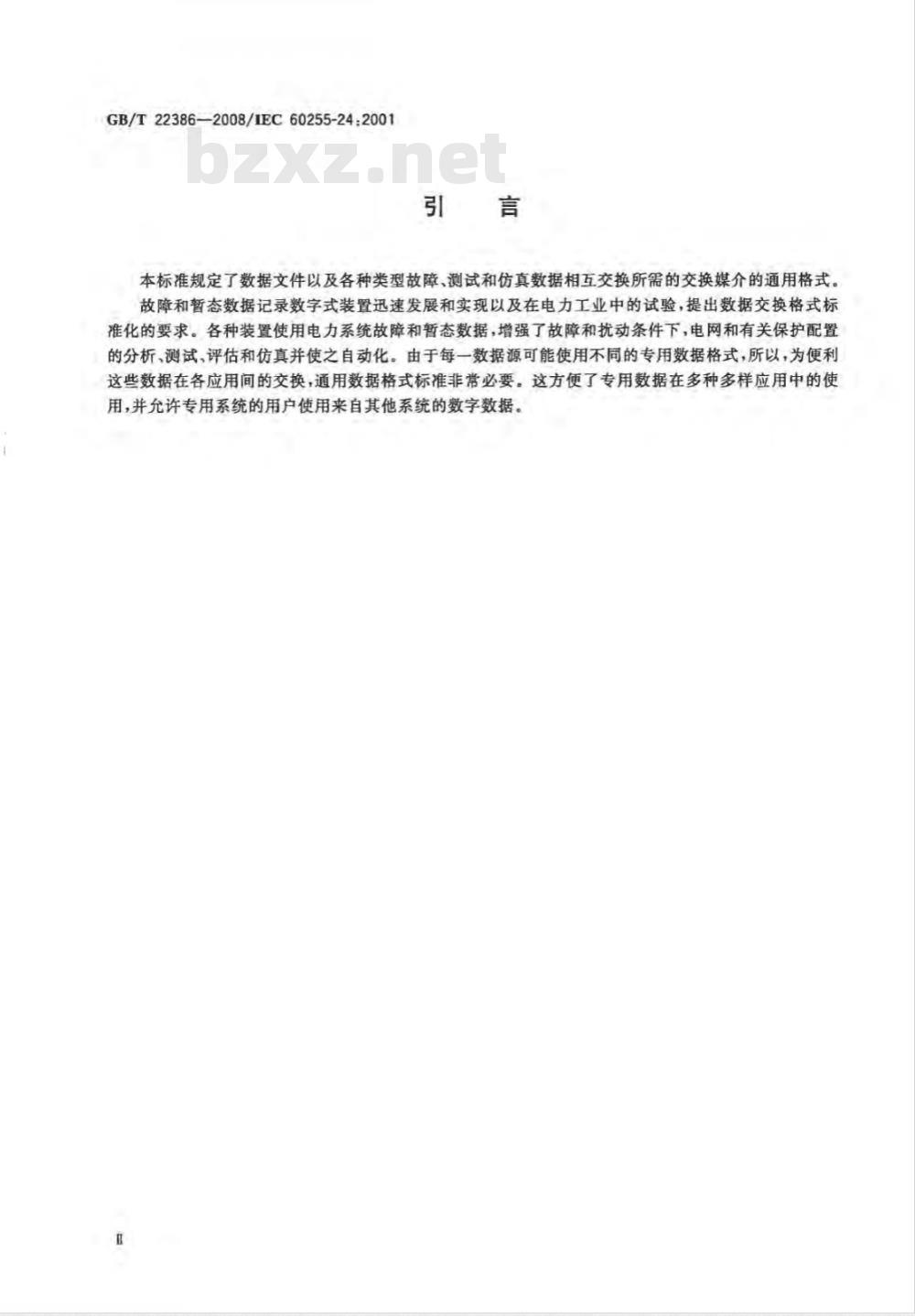

GB/T22386-2008/1EC60255-24：2001引言
本标准规定了数据文件以及各种类型故障、测试和仿真数据相互交换所需的交换媒介的通用格式，故障和暂态数据记录数字式装置迅速发展和实现以及在电力工业中的试验，提出数据交换格式标化的要求。各种装置使用电力系统故障和暂态数据，增强了故障和扰动条件下，电网和有关保护配置的分析、测试，评估和仿真并使之自动化。由于每一数据源可能使用不同的专用数据格式，所以，为便利这些数据在各应用间的交换，通用数据格式标准非常必要。这方便了专用数据在多种多样应用中的使用，并允许专用系统的用户使用来自其他系统的数字数据。1范围

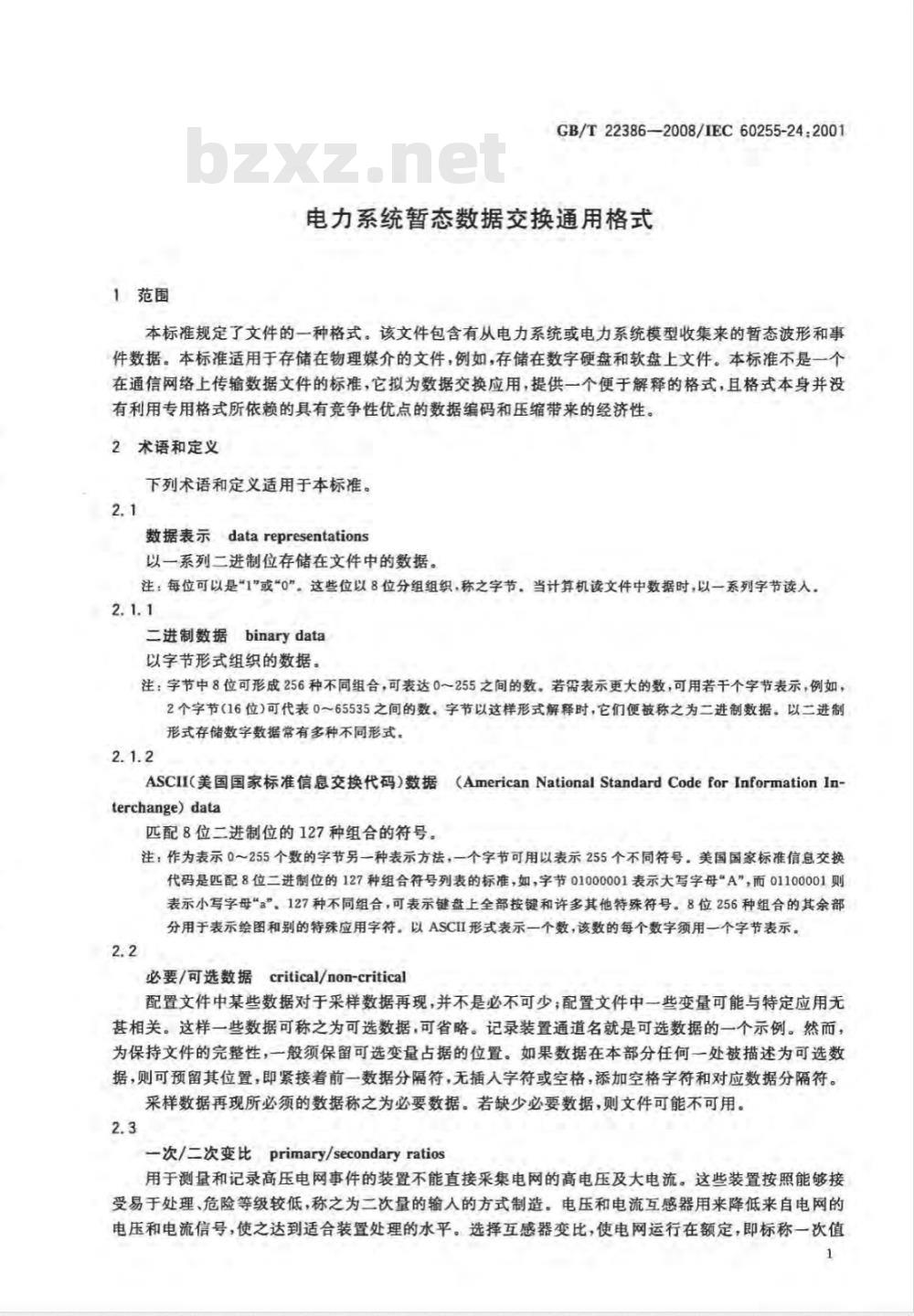

GB/T22386-2008/IEC60255-24：2001电力系统暂态数据交换通用格式本标准规定了文件的一种格式。该文件包含有从电力系统或电力系统模型收集来的暂态波形和事件数据。本标准适用于存储在物理媒介的文件，例如，存储在数字硬盘和软盘上文件。本标准不是一个在通信网络上传输数据文件的标准，它拟为数据交换应用，提供一个便于解释的格式，且格式本身并没有利用专用格式所依赖的具有竞争性优点的数据编码和压缩带来的经济性。2术语和定义
下列术语和定义适用于本标准。2.1
数据表示datarepresentations
以一系列二进制位存储在文件中的数据。注：每位可以是\1\或“0”。这些位以8位分组组织，称之字节。当计算机读文件中数据时，以一系列字节读入，2.1.1
二进制数据
binarydata
以学节形式组织的数据。
注：字节中8位可形成256种不同组合，可表达0～255之间的数。若需表示更大的数，可用若干个字节表示，例如，2个字节（16位）可代表0～65535之间的数。字节以这样形式解释时，它们便被称之为二进制数据。以二进制形式存储数字数据常有多种不同形式。2.1.2
ASCII（美国国家标准信息交换代码）数据（AmericanNationalStandardCodeforInformationIn-terchange)data
匹配8位二进制位的127种组合的符号。注：作为表示0～255个数的字节另一种表示方法，一个字节可用以表示255个不同符号。美国国家标准信息交换代码是匹配8位二进制位的127种组合符号列表的标准，如，字节01000001表示大写字母A”，而01100001则表示小写字母，127种不同组合，可表示键盘上全部按键和许多其他特殊符号。8位256种组合的其余部分用于表示绘图和别的特殊应用字符。以ASCII形式表示一个数，该数的每个数字须用一个字节表示，2.2
必要/可选数据critical/non-critical配置文件中某些数据对于采样数据再现，并不是必不可少；配置文件中一些变量可能与特定应用无甚相关。这样一些数据可称之为可选数据，可省略。记录装置通道名就是可选数据的一个示例。然而，为保持文件的完整性，一般须保留可选变量占据的位置。如果数据在本部分任何一处被描述为可选数据，则可预留其位置，即紧接着前一数据分隔符，无插入字符或空格，添加空格字符和对应数据分隔符。采样数据再现所必须的数据称之为必要数据。若缺少必要数据，则文件可能不可用。2.3
一次/二次变比primary/secondaryratios用于测量和记录高压电网事件的装置不能直接采集电网的高电压及大电流。这些装置按照能够接受易于处理、危险等级较低，称之为二次量的输入的方式制造。电压和电流互感器用来降低来自电网的电压和电流信号，使之达到适合装置处理的水平。选择互感器变比，使电网运行在额定，即标称一次值1

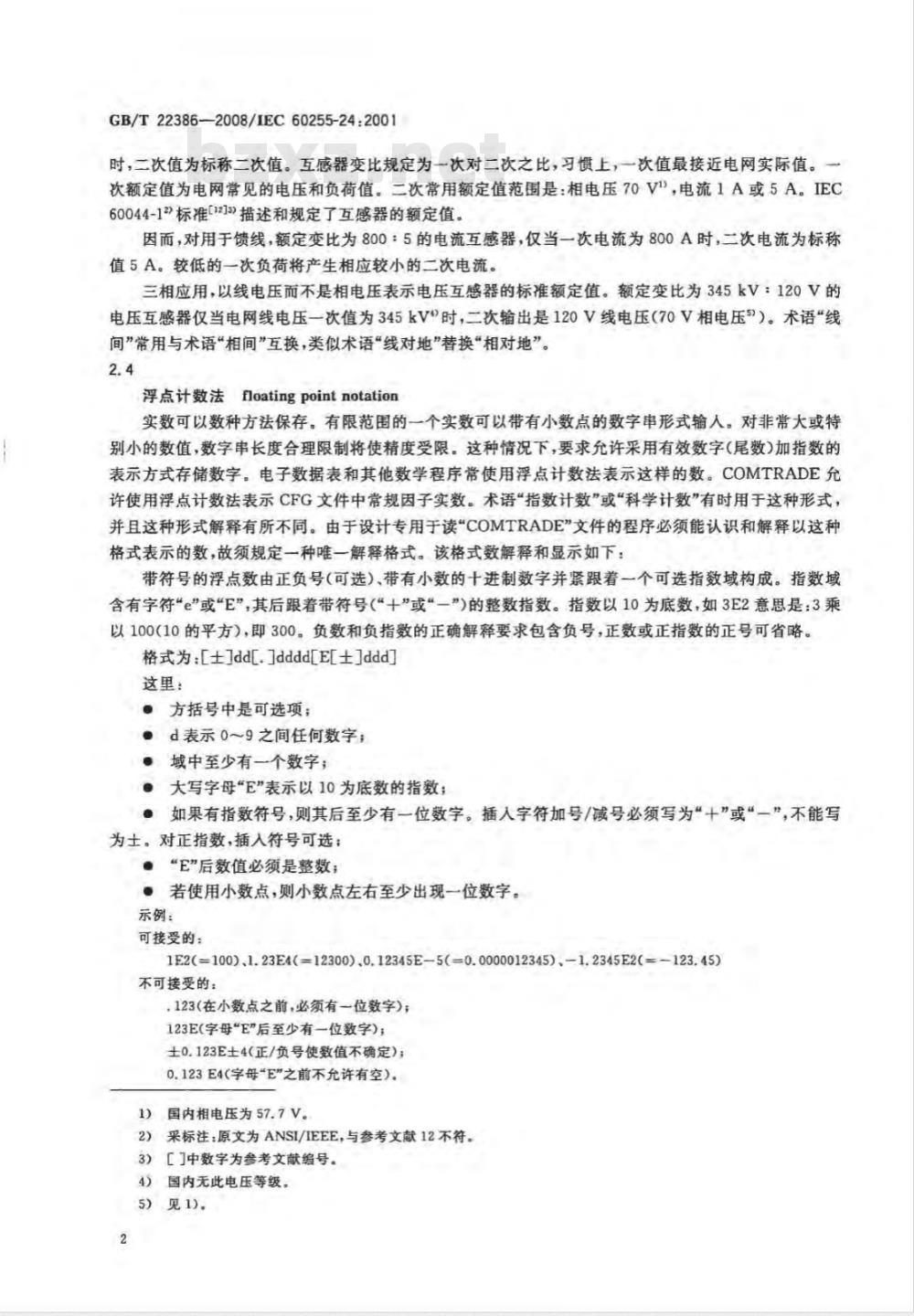

GB/T22386—2008/IEC60255-24:2001时，二次值为标称二次值。互感器变比规定为一次对二次之比，习惯上，一次值最接近电网实际值。一次额定值为电网常见的电压和负荷值。二次常用额定值范围是：相电压70V，电流1A或5A。IEC60044-12标准[12]3)描述和规定了互感器的额定值。因而，对用于馈线，额定变比为800：5的电流互感器，仅当一次电流为800A时，二次电流为标称值5A。较低的一次负荷将产生相应较小的二次电流。三相应用，以线电压而不是相电压表示电压互感器的标准额定值。额定变比为345kV：120V的电压互感器仅当电网线电压一次值为345kV时，二次输出是120V线电压（70V相电压）。术语“线间”常用与术语“相间”互换，类似术语“线对地”替换“相对地”。2.4
浮点计数法floatingpointnotation实数可以数种方法保存。有限范围的一个实数可以带有小数点的数字串形式输人，对非常大或特别小的数值，数字串长度合理限制将使精度受限：这种情况下，要求允许采用有效数字（尾数）加指数的表示方式存储数字。电子数据表和其他数学程序常使用浮点计数法表示这样的数。COMTRADE允许使用浮点计数法表示CFG文件中常规因子实数。术语“指数计数”或“科学计数”有时用于这种形式，并且这种形式解释有所不同。由于设计专用于读\COMTRADE”文件的程序必须能认识和解释以这种格式表示的数，故须规定一种唯一解释格式。该格式数解释和显示如下：带符号的浮点数由正负号（可选）、带有小数的十进制数字并紧跟着一个可选指数域构成。指数域含有字符e\或“E”，其后跟着带符号（“+”或“-”）的整数指数。指数以10为底数，如3E2意思是：3乘以100（10的平方），即300。负数和负指数的正确解释要求包含负号，正数或正指数的正号可省略。格式为：土]dd[.]dddd[E[±]ddd]这里：
·方括号中是可选项；
·d表示0~9之间任何数字；
·域中至少有一个数字；
大写字母“E”表示以10为底数的指数；。如果有指数符号，则其后至少有一位数字。插入字符加号/减号必须写为十”或“一”，不能写为士。对正指数，插入符号可选；·“E”后数值必须是整数；
。若使用小数点，则小数点左右至少出现一位数字。示例：
可接受的：
1E2(=100),1.23E4(=12300).0,12345E-5(=0.0000012345)、-1.2345E2(=-123.45)不可接受的：
，123(在小数点之前，必须有一位数字)；123E(字母E\后至少有一位数字）；士0.123E±4(正/负号使数值不确定)；0.123E4（字母E”之前不允许有空）。1)国内相电压为57.7V。
2）采标注：原文为ANSI/IEEE，与参考文献12不符，3）［］中数字为参考文献编号。4）国内无此电压等级，
5）见1)。
文件分类categoriesoffiles
GB/T22386—2008/IEC60255-24:2001存储在数字装置和介质中的文件由若干字节组成。这些字节表示字母、数字、符号、标点和其他格式字符的组合。格式的不同，一个字节，字节的一部分或数个字节可能用于表示字母、数字或符号（如，A或3或十）。用在计算机系统中的文件有三类：可执行文件文本文件和数据文件。文件用途决定分类。
可执行文件executablefiles
含有一系列适合计算机处理的指令的文件。计算机程序以可执行文件（.EXE）形式存储。COMTRADE不规定可执行文件。
文本文件textfiles
文本文件蕴含人可读数据形式。如果文本文件格式严格规定的话，可用于控制计算机程序。COMTRADE文本文件采用美国字符信息交换标准规定[8J6的字符表示方式，这常称之为“ASCII格式”或“文本格式”，被字处理程序使用。COMTRADE定义一一严格约束人们解释的自由形式ASCII文本文件，即头文件。COMTRADE也规定了三个格式受到严格控制的文件，它们是配置文件、信息文件和ASCII形式数据文件，这些文件人机均可读。
大多数字处理程序可以两种或更多格式保存文本文件。文本格式仅含实际打印字符，包括标点以及标准格式字符，例如，回车/换行。其他格式含有具体所用字处理程序特定的字符。用于COMTRADE记录文本文件的文本格式消除了字处理程序特定字符或代码。拟读COMTRADE文件的程序仅需处理绝大多数字处理可读或打印的打印字符。如果字处理程序无以ASCII形式保存文本文件的命令，代替的方法是用打印命令打印该文本到磁盘上，创建文件。
数据文件datafiles
数据文件可能含有用数字表示的数据、文本数据或两者兼有。数据可以二进制或 ASCII格式保存。ASCII格式数据文件中的域，采用由逗号或其他的一些通用的限定符分隔的规定文本，以便人机可读。大多数字处理不能格式化、读写二进制格式数据文件。然而，如果格式已知，大多数电子数据表和数据处理程序能够读二进制数据文件。为使人容易解释，二进制数必须由特定应用软件处理。COMTRADE规定了一种二进制文件：数据文件的二进制格式。这种二进制格式通常用于存储大量数据，因为这种格式占用较少存储空间（例如，3字节二进制数可表示0～16777215之间任一个数，而3字节ASCII数据仅能表示0～999间任一个数）。ASCII形式表示的数具有能被人、标准计算机硬软件所解释的优点。
存取文件中数据方法methodsofaccessingdatainfiles存取文本和数据文件有两种方法：随机存取和顺序存取。2.6.1
随机存取文件randomaccessfiles随机存取文件中数据可随机顺序存取。每个记录的存取时间与数据位置无关。每一数据域有一用于数据读写的特定地址。COMTRADE不使用随机存取文件。6）采标注：原文如此，与参考文献8不符。3
GB/T22386—2008/IEC60255-24:20012.6.2
顺序文件sequentialfiles
顾序文件通过顺序读写数据域方式进行访问。各个数据域无特定地址，其在文件中的位置与其他变量相关。在文件中，准确的字节计算定位，取决于前面变量的长度。COMTRADE使用顺序文件。2.7
数据分隔、限定符域长度、数据最大最小值dataseparators，delimiters，field lengths，datamini-mum and maximum values
文件中的数据域或数据的子集必须与其他数据域分隔开来，使之可读取或操作。例如，书写一段文字，采用空格作为字间限定符。计算机文件采用多种限定符。COMTRADE数据文件的二进制形式中，唯一的限定是严格规定每个数据变量的长度和位置。为确定数据条目的边界，必须对文件中数据位置进行字节计数。COMTRADE定义的ASCII文件采用逗号和回车/换行作为数据分隔符，尽管这允许不同长度域，但是，这意味着逗号和回车/换行不能在数据条目中使用。假定不超过允许最大字符数，允许ASCI数字域前有空格和若干个零。2.7.1
回车/换行 carriagereturn/linefeeddelimiterCOMTRADE采用符号（CR/LF）表示一行或一组数据末端终结的数据分隔。该限定符由两个ASCII格式字符组合而成：
CR=回车。回车使光标或插入点返回到当前行的始端；LF一换行。换行将光标或插人点移至当前行下新的一行。在本标准中，CR/LF两侧的符号“《\和\）”用于将CR/LF限定符与其附近的文字区分开来，它并不是CR/LF限定符的一部分。
现代计算机程序或应用环境中，当“回车”键或“换行”键按下时，自动产生CR/LF这两个限定符的组合。
逗号限定符commadelimiter
逗号用作COMTRADE中配置(.CFG)、信息C.INF)、ASCII格式数据(.DAT)文件中样本数据条目的限定符。
域长度、数据最大最小值fieldlengths，datamaximumandminimumvaluesCOMTRADE标准中，为众多字母或数字变量规定了域长度，这一限制便于阅读含有许多变量的多行数据。对于整形数字变量，域长度比所要求在该域中保留的最大值长一个字符。这额外的空字符用于在有符号数前添加“一\号。对无符号数，也可应用简单地编程技术，自动打印出无符号数之前空格。早期 CONTRADE版本中,数据、时标和采样编号 6～10个字符域长，保持向前兼容。3COMTRADE文件
每一个COMTRADE记录有一套多达四个与之关联的文件。（文件和数据存储背景信息参见2.5.3），四个文件中每一个文件带有不同类的信息。这四个文件是：头文件、配置文件、数据文件和信息文件。这套文件中每一个文件应具有相同的文件名，仅通过说明不同类型文件的扩展名加以区分。文件名格式是xxxxxxxxyyy。“xxxoxx\部分是用于标识记录的名称(例,FAULT1或TEST_2)，文件名的\yyy”部分用以标识文件的类型，看作为扩展名。“,HDR”作为头文件的扩展名，“,CFG”作为配置文件的扩展名，\,DAT”用于数据文件，“.INF”用于信息文件。文件名应遵从IBM兼容磁盘操作系统关于文件名中合法字符的惯例（例如，文件名不许有”和空格），文件名限定为8个字符长度，扩展名限定为3个字符。
3.1头文件（XXXXXXXX，HDR）
GB/T22386—2008/IEC60255-24：2001头文件是可选ASCII文本文件，它由COMTRADE数据组织者通常使用字处理程序创建。该数据可被使用者打印和阅读。头文件创建可以任何所要的次序包含任何信息。包含的信息示例见4.1。头文件格式是ASCII。
3.2配置文件（XXXXXXXX.CFG）
配置文件是一种ASCII文件，拟由计算机读取，从而以特定格式保存。配置文件中含有由计算机程序合理解释数据文件（.DAT）所需的信息。该信息包含的条目有：采样速率、通道数、电网频率，通道信息等。
配置文件的第一行的一个域标识与该文件相一致的COMTRADE标准版本的年号，如，1996，2000等。若无这个域，或该域为空，那么，假定该文件与本标准的原始版本（1991）相一致。配置文件也含有另外一个域，该域用以标识配套数据文件是以ASCII格式还是二进制格式存储。配置文件的确切内容和格式详见第5章。
配置文件可用字处理程序创建，也可使用计算机程序创建。该计算机程序从暂态记录源数据中获得的信息创建配置文件。若使用字处理程序创建配置文件，则该程序应以ASCII格式保存文件。3.3数据文件(XXXXXXXX.DAT)
数据文件含有暂态记录中每一采样的每一输人通道的值。采样存储的数是提交给采集输入波形装置值的换算值。数据文件还包含每组采样的顺序号和时标。存储的数据可以零为基数，也可以零偏。以零为基数的数据跨越负数和正数（如，一2000～十2000）。零偏的数全为正数，选择其中一个正数代表零（如，0～4000，以2000代表零）。配置文件中规定的转换因子规定怎样将数值转换为工程单位值。除代表模拟输入的数据外，也常常记录代表分/合信号的输入，包括数字输人、数字通道、数字子通道、事件输入、逻辑输入、二进制输入、触点输人或状态输入等。本标准中，该类型的输人看作为状态输入。数据文件中，用“1”或“0”表示状态输人的状态。数据文件可以是ASCII格式，也可以是二进制格式。配置文件中的域说明使用哪一种格式。第6章详细说明数据文件格式。
3.4信息文件（XXXXXXXX.INF）
信息文件是一可选文件，它含有文件起草者和使用者期待交换的以及数据集最小应用所要求的额外信息。格式提供任何使用者可读和使用的公共信息，还提供仅供特定类的使用者或制造商存取的专用信息。第7章详细说明信息文件。4头文件www.bzxz.net
头文件是一ASCII文本文件，存储补充叙述性信息，帮助使用者更好地理解暂态记录条件。头文件不被应用程序所使用。
4.1内容
可能包含的信息有：
·扰动前电网描述；
·厂站名；
·经历暂态的线路、变压器、电抗器、电容器或断路器的标识·故障线路的长度；
·正序和零序电阻、感抗和容抗；平行线路间互耦（感）；
·并联电抗和串联电容的位置和额定值；。互感器绕组的标称电压等级，尤其是电压和电流互感器；5
GB/T22386—2008/IEC60255-24:2001·变压器功率额定值和接线组别；记录数据所在节点之后的电网参数（等效电源正序和零序阻抗）；·数据获得描述。数据是从变电站得到的，还是利用计算机程序，如，EMTP，仿真电网条件获得的；
·所用抗混叠滤波器说明；
·模拟电路说明；
输入相序；
·存储记录的磁盘编号。
4.2文件名
头文件名应有.HDR扩展名，以便与同一文件集中配置文件、数据文件和信息文件相区别，约定俗成，易于记忆和识别。
4.3格式
头文件应是长度不限的自由格式ASCII文本文件。5配置文件
配置文件是ASCII文本文件，提供给人或计算机程序阅读和解释相关数据文件中数据值所必须的信息。配置文件具有预定义、标准的格式，这样不必为每一个配置文件编制计算机程序。5.1内容
配置文件包括下列内容：
a）厂站名、记录装置标识、COMTRADE标准版本年号；b）通道类型和编号；
c）通道名、单位和变换因子；
d）电网频率采样率和每一采样率下的采样数；e）第一个数据点的日期和时间；f)触发点的日期和时间；
数据文件类型；
h）时标倍率因子。
5.2文件名
配置文件名具有.CFG扩展名，用以区分同一组文件中头文件、数据文件和信息文件，约定俗成，易于记忆和识别。
5.3格式
配置文件是标准格式的ASCII文件，每一文件集都应包含此文件，以定义数据文件格式。配置文件分为数行。每一行用回车/换行结束，逗号被用于分隔一行中各个域。即使某一个域中，没有数据输入，也要求使用数据分隔符逗号。由于逗号、回车和换行用作数据分隔符，它们不再是任何域中的合法字符。例如：“PacificWest，Linenumbertwo”通道名被解释为两个分开的域。数据分隔符的使用，允许域长度可变，不要求前导和填充的零或空格。然而，一些程序语言为负号保留了一个前导字符位置，编写阅读COMTRADE文件的程序应至少容许域中一个前导空格。文件中每一行应按5.3.1～5.3.9所示准确的顺序列表。行按照5.5所示准确顺序先后出现。不符合该格式的文件集是无效的。5.3.1厂站名、标识和版本年号
配置文件的第一行含有厂站名、记录装置标识和COMTRADE标准版本年号。station_name,rec_dey_id,rev_year(CR/LF)这里：
CB/T22386—2008/IEC60255-24:2001station_name：所在变电站名，可选字、字母数字，最小长度=0个字符，最大长度=64个字符；rec_dev_id：记录装置的标识编号或名称、可选字、字母数字，最小长度=0个字符最大长度=64个字符；
rev_year：由标准版本的年号规定的COMTRADE标准文件版本，如，2000。必要字、数值、最小长度=4个字符、最大长度=4个字符。该域指明文件结构是否不同于原始C37.111-1991COMTRADE标准。域缺省或空，被解释为文件同 COMTRADE标准的1991年版本相一致。5.3.2通道编号和类型
本条叙述在数据文件每条记录中出现的通道编号和类型。TT，##A，##D这里：
。TT：通道总编号。必要字、数字、整数、最小长度=1个字符，最大长度=7个字符，最小值=1，最大值=999999，TT应等于下面##A和##D的和；·##A：模拟通道编号，其后跟着标识“A”。必要字、字母数字、最小长度=2个字符、最大长度=7个字符、最小值=0A、最大值=999999A；·##D：状态通道编号，其后跟着标识\D”。必要字、字母数字、最小长度=2个字符、最大长度=7个字符、最小值=0D、最大值=999999D。5.3.3模拟通道信息
模拟通道行内容含有模拟通道信息。每一个通道占一行，模拟通道行的总数应等于##A（见5,3.2）。如果模拟通道计数=0，无模拟通道信息行。模拟通道行信息格式如下：An,ch_id,ph,ccbm,uu,a,b,skewmin,max,primary,secondary,PSAn：模拟通道索引编号、必要字、数字、整数、最小长度=1个字符、最大长度=6个字符、最小值=1、最大值=999999。不要求前导零或空格。顺序计数从1到模拟通道的总数，不必考虑记录装置通道的数目。
ch_id：通道标识。可选字、字母数字、最小长度=0字符、最大长度=64字符。ph：通道相别标识。可选字、字母数字、最小长度=0字符、最大长度=2字符。ccbm：被监视的电路元件。可选字、字母数字、最小长度=0字符、最大长度=64字符。uu：通道单位(例如,kV、kA)。必要字、字母、最小长度=1字符、最大长度=32字符。如果存在物理量标准名称，物理量的单位应使用标准名称或IEEE/ANSI或IEC标准[5.6]中规定的名称或缩写。数字倍率不应包括在内，可采用标准的倍率，如，k（千）、m（千分之一）、M（百万）。a：通道增益系数。必要字、实数，数字、最小长度=1字符、最大长度=32字符。可使用标准浮点标记法图。
b：通道偏移因子。必要字、实数、数字、最小长度=1字符、最大长度=32字符。可使用标准浮点标记法。
通道转换因子是ax十b。数据文件(.DAT)中“x\的存储数据值对应于采用上述规定单位(（uu)的ax十b采样值。按数学分析规则，采样数据\x\乘以增益系数\a\,加上偏移因子\b”。通过转换因子对数据值处理还原为原始采样值。示例参见附录E。skew：从采样时段起始的通道时间时滞（单位：μs)。可选字、实数、最小长度=1字符、最大长度 32字符。可能使用标准浮点计数法。这个域提供在记录的采样时段内，各个通道的采样间时间差信息。如，在一个具有一个A/D转换器和8个通道的装置中，没有同步采样，保持以1ms的采样率运行。第一次采样在时标timestamp表示的时间开始，在采样时段内，相邻通道的采样时间相互依次滞后125μs。这种情况下，相继通道的采样时滞为：0us.125us.250μs.375us等。7
GB/T22386-2008/IEC60255-24:2001min：该通道数值范围中的最小值（可能数值范围内的下限）。必要字，整数、数字，最小长度=1个字符、最大长度=6个字符、最小值=－99999、最大值=99999（在二进制数据文件中，数值范围限制在—32767十32767之间）。
max：该通道数值范围中的最大值(可能数值范围内的上限)。必要字、整数、数字、最小长度=1个字符、最大长度=6个字符、最小值=－99999、最大值=99999（在二进制数据文件中，数值范围限制在-32767+32767之间）。
primary：通道电压或电流互感器变比一次因子。必要字、实数、数字、最小长度=1个字符、最大长度=32学符。
secondary：通道电压或电流互感器变比二次因子。必要字、实数、数字、最小长度=1个字符，最大长度=32字符。
PS：说明通道转换因子方程ax十b得到的值还原为一次（P)还是二次（S)值的标识。必要字、字母、数字、最小长度=1个字符、最大长度=1字符。有效字符仅为：P、P、s，S。数据文件中数据、通道转换因子和通道单位可引用一次侧或二次侧单位，所以，对于一个互感器345kV转换为120V，单位为kV的通道，一次因子为345，二次因子为0.12（345，0.12）。提供一次或二次变量（PS），作为在要求一、二次值的应用中计算等效一、二次值的手段，输出一个替代值。如果数据起源于没有一次对二次关系的环境，例如，模拟电网仿真，一次和二次变比应设为1：1。利用方程ax十b确定一次(P)或二次(S)值，使用者可确定分析或回放所要求的值。表1ax+b方程提供
要求的值
5.3.4状态（数字）通道信息
使用值
被一次值除，乘以二次值
乘以一次值，被二次值除
使用值
状态通道行包括有状态通道信息。每个状态有一行，状态通道行总数应等于##D（见5.3.2）。如果状态通道计数=0，没有状态通道信息行。使用下列格式：Dn,ch_id,ph,ccbm,y这里：
Dn：状态通道索引编号。必要字、整数、数字、最小长度=1个字符、最大长度=6个字符、最小值=1、最大值=999999。不要求前导零或空格。顺序计数范围从1到状态通道（##D）总数，不必考虑记录装置通道编号。
ch_id：通道名。可选字、字母数字，最小长度=0个字符、最大长度=64个字符。ph：通道相别标识。可选字、字母数字、最小长度=0个字符、最大长度=2个字符。ccbm：被监视电路元件。可选字、字母数字、最小长度=0个字符、最大长度=64个字符。y：状态通道正常状态（仅应用于状态通道），即一次设备处于稳定运行时的输人状态。必要字、整数、数字、最小长度=1个字符、最大长度=1个字符。有效值仅为0或1。状态通道的正常状态没有携带有关状态输入的实际表示信息，仅仅表示是无源触点（分或合）或是电压（带电或不带电）。其目的是规定“1”代表正常还是异常状态。5.3.5通道频率
通道频率在文件中单独列一行：If这里：
If：标称通道频率，单位：Hz（如，50、60.33.333）。可选字、实数、数字、最小长度=0个字符、最大长度=32个字符。可采用标准浮点标记4。8
