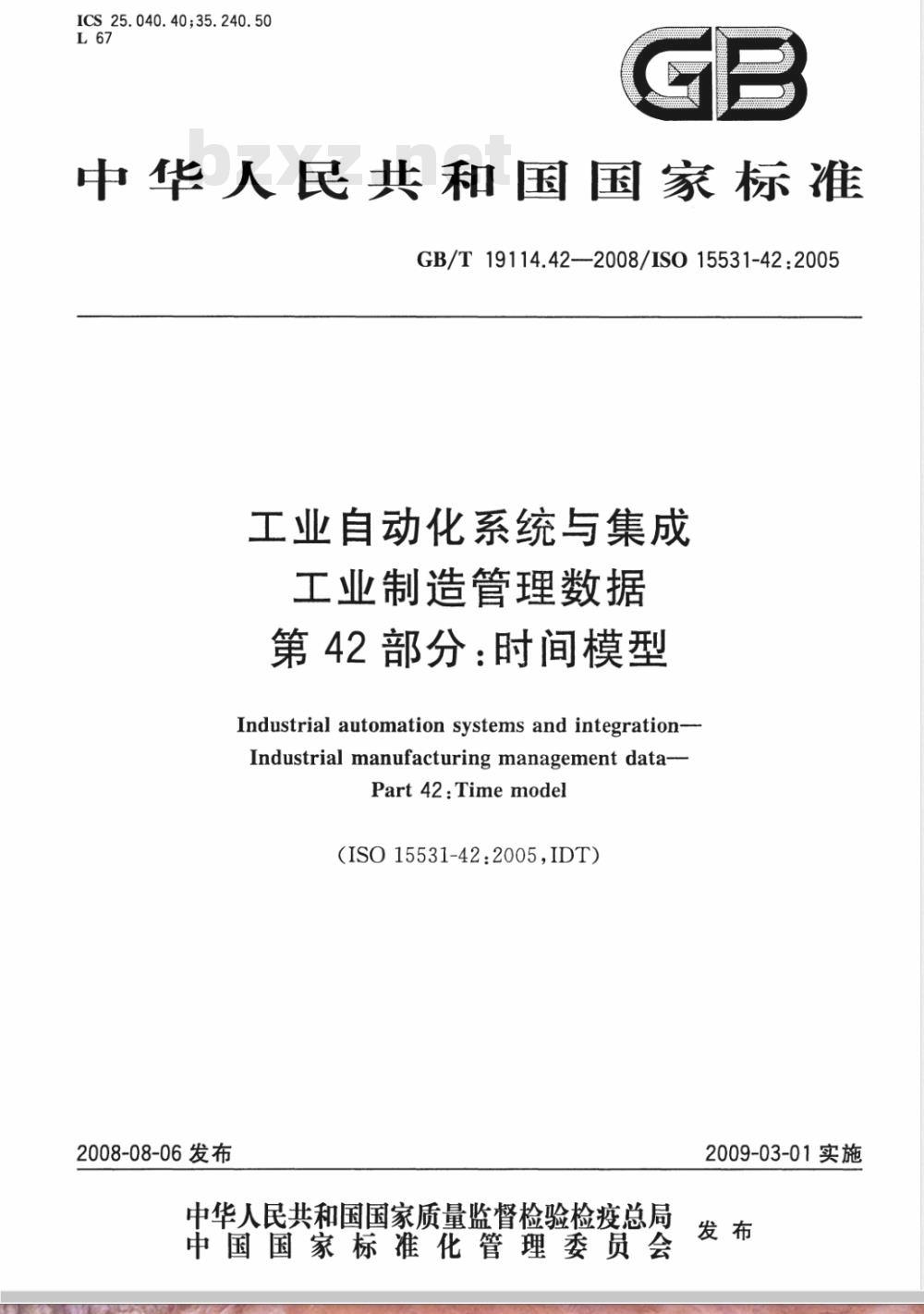

【国家标准(GB)】 工业自动化系统与集成 工业制造管理数据 第42部分：时间模型

ICS25.040.40;35.240.50
中华人民共和国国家标准
GB/T19114.42—2008/IS015531-42:2005工业自动化系统与集成
工业制造管理数据
第42部分：时间模型
Industrial automation systems and integration-Industrial manufacturing management data-Part 42 : Time model
（ISO15531-42:2005,IDT）
2008-08-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T19114.42—2008/ISO15531-42:2005前言

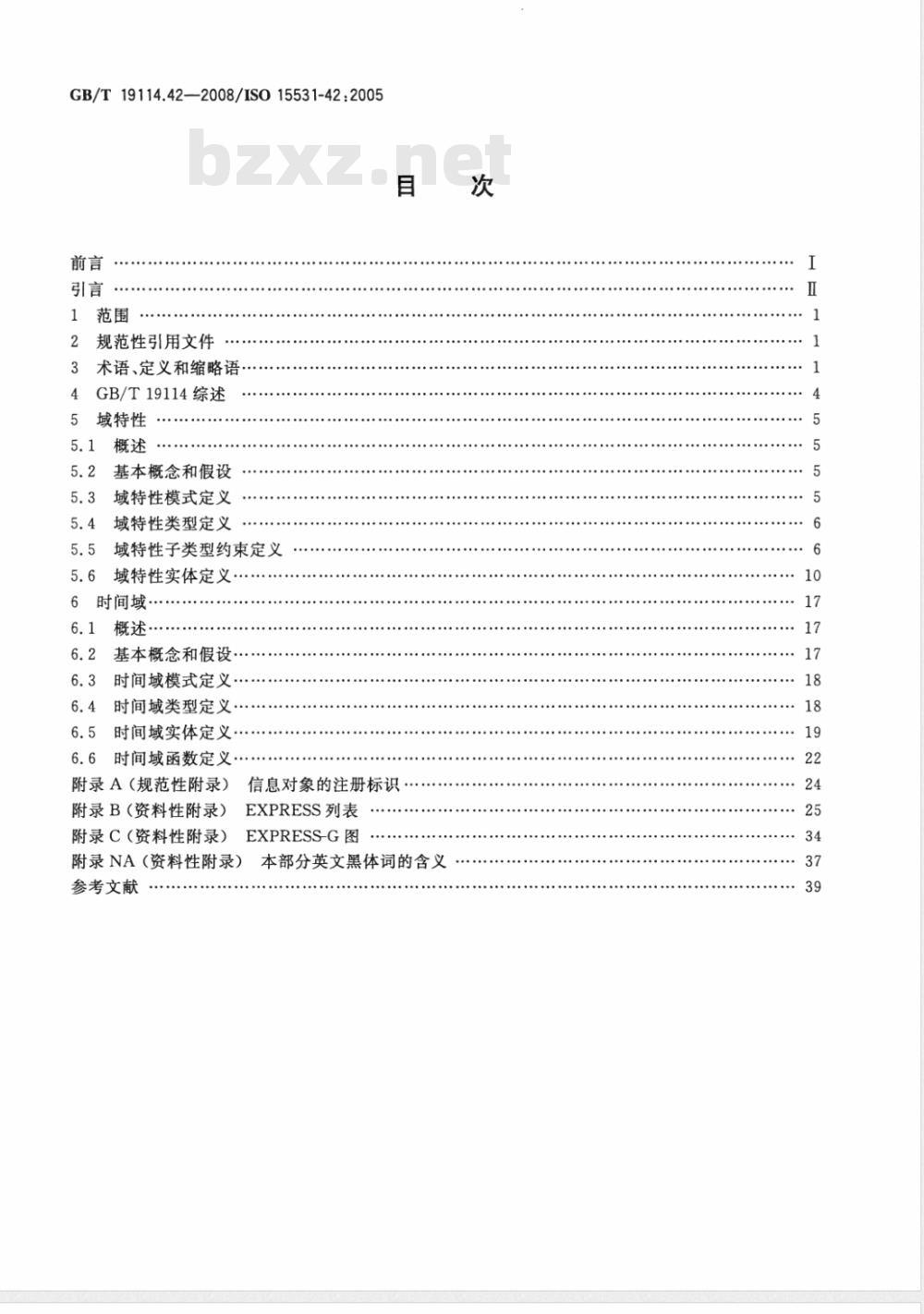

规范性引用文件
术语、定义和缩略语
GB/T19114综述
5域特性
基本概念和假设
域特性模式定义
域特性类型定义
5.5域特性子类型约束定义
5.6域特性实体定义
6时间域·
基本概念和假设·
时间域模式定义…
6.4时间域类型定义
6.5时间域实体定义.
6.6时间域函数定义
附录A（规范性附录）
附录B（资料性附录）
信息对象的注册标识
EXPRESS列表
附录C（资料性附录）
EXPRESS-G图
附录NA（资料性附录）本部分英文黑体词的含义参考文献

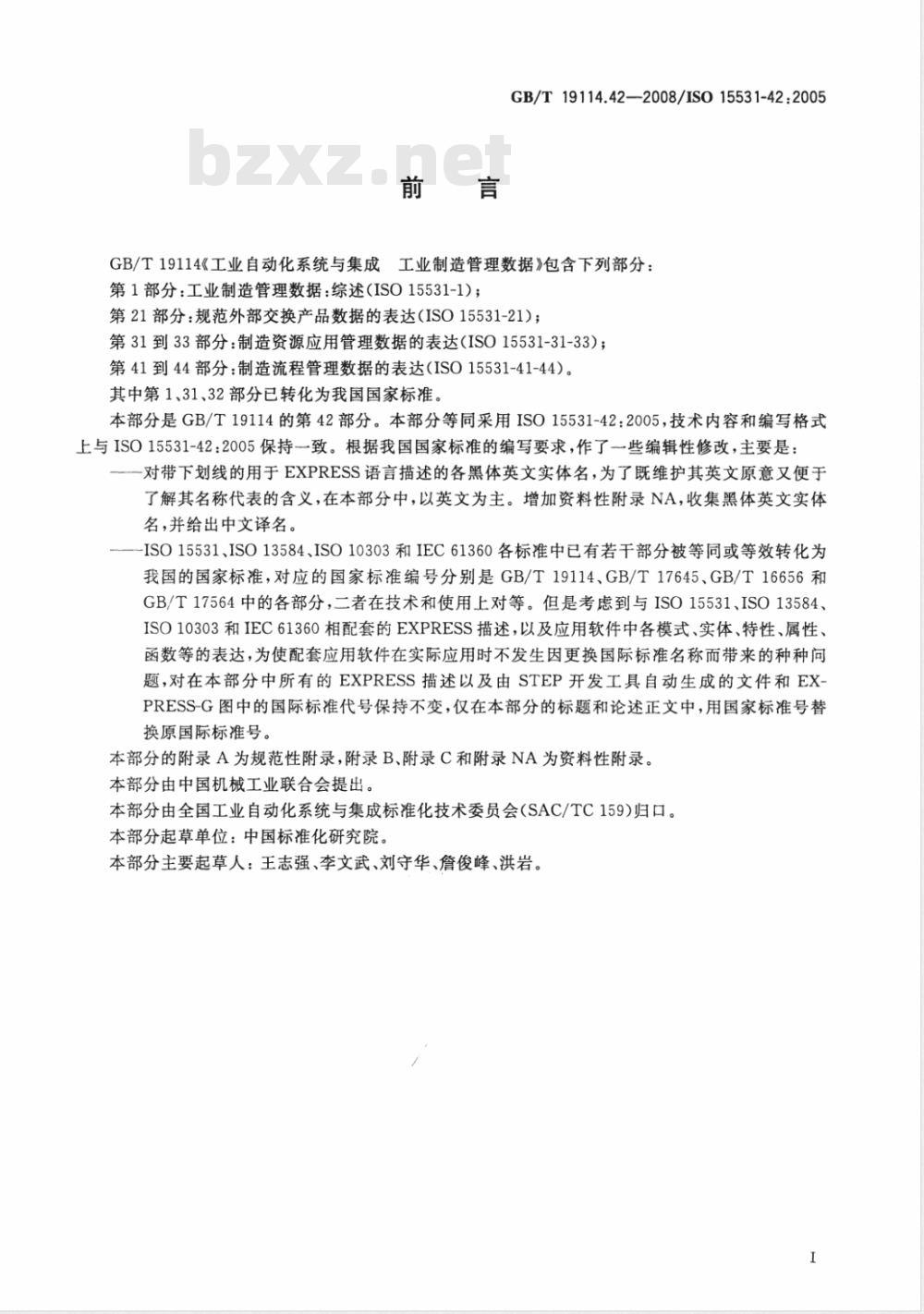

GB/T19114.42—2008/ISO15531-42:2005GB/T19114《工业自动化系统与集成工业制造管理数据》包含下列部分：第1部分：工业制造管理数据：综述（ISO15531-1）；第21部分：规范外部交换产品数据的表达（ISO15531-21）；第31到33部分：制造资源应用管理数据的表达（ISO15531-31-33)；第41到44部分：制造流程管理数据的表达（ISO15531-41-44）。其中第1、31、32部分已转化为我国国家标准。本部分是GB/T19114的第42部分。本部分等同采用ISO15531-42：2005，技术内容和编写格式上与ISO15531-42：2005保持一致。根据我国国家标准的编写要求，作了一些编辑性修改，主要是：一对带下划线的用于EXPRESS语言描述的各黑体英文实体名，为了既维护其英文原意又便于了解其名称代表的含义，在本部分中，以英文为主。增加资料性附录NA，收集黑体英文实体名，并给出中文译名。
—-ISO15531、ISO13584、ISO10303和IEC61360各标准中已有若干部分被等同或等效转化为我国的国家标准，对应的国家标准编号分别是GB/T19114、GB/T17645、GB/T16656和GB/T17564中的各部分，二者在技术和使用上对等。但是考虑到与ISO15531、ISO13584、ISO10303和IEC61360相配套的EXPRESS描述，以及应用软件中各模式、实体、特性、属性、函数等的表达，为使配套应用软件在实际应用时不发生因更换国际标准名称而带来的种种问题，对在本部分中所有的EXPRESS描述以及由STEP开发工具自动生成的文件和EXPRESS-G图中的国际标准代号保持不变，仅在本部分的标题和论述正文中，用国家标准号替换原国际标准号。
本部分的附录A为规范性附录，附录B、附录C和附录NA为资料性附录。本部分由中国机械工业联合会提出。本部分由全国工业自动化系统与集成标准化技术委员会（SAC/TC159)归口。本部分起草单位：中国标准化研究院。本部分主要起草人：王志强、李文武、刘守华、詹俊峰、洪岩。1

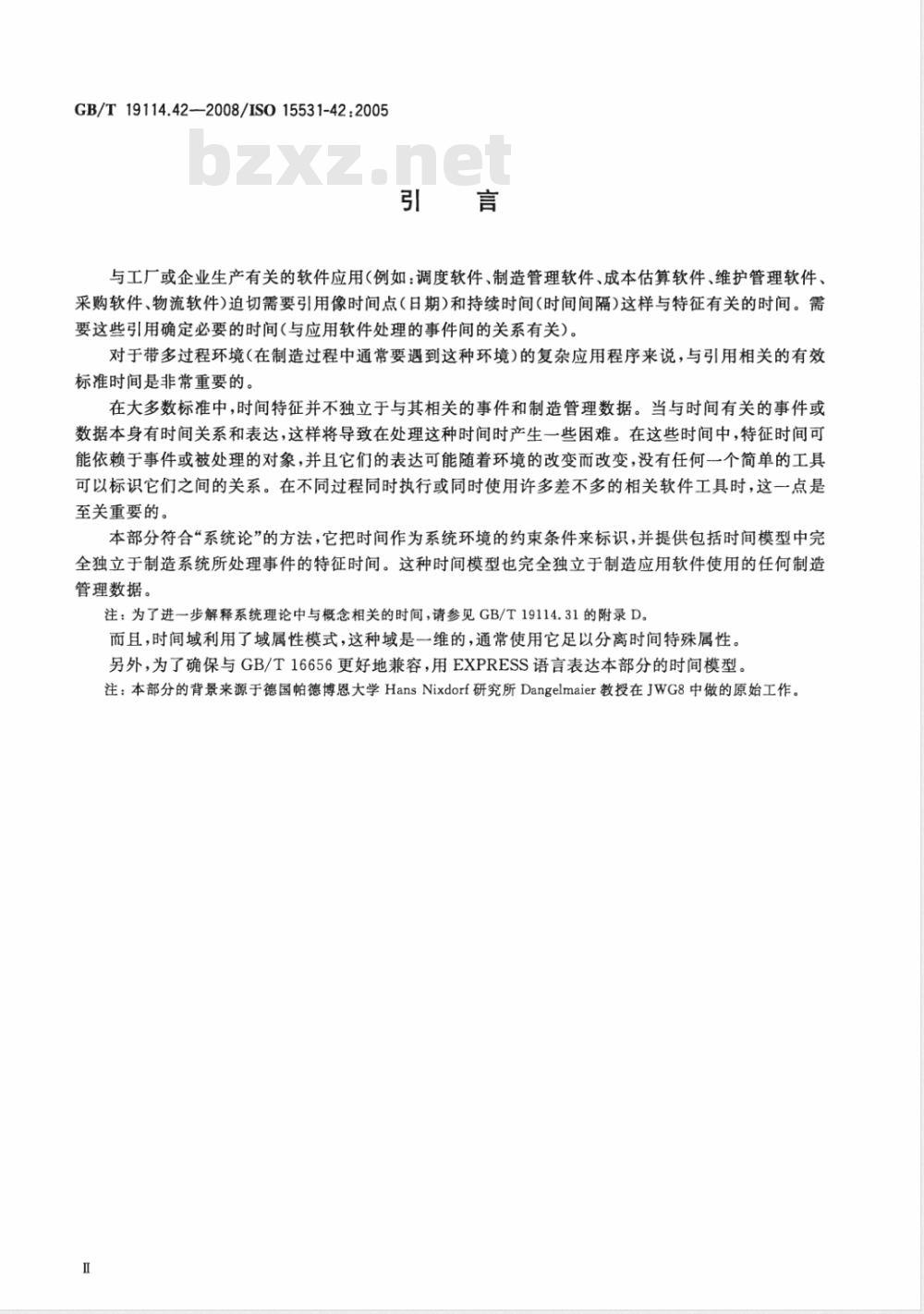

GB/T19114.42—2008/ISO15531-42:2005引言
与工厂或企业生产有关的软件应用（例如：调度软件、制造管理软件、成本估算软件、维护管理软件、采购软件、物流软件）迫切需要引用像时间点（日期）和持续时间（时间间隔）这样与特征有关的时间。需要这些引用确定必要的时间（与应用软件处理的事件间的关系有关）。对于带多过程环境（在制造过程中通常要遇到这种环境）的复杂应用程序来说，与引用相关的有效标准时间是非常重要的。
在大多数标准中，时间特征并不独立于与其相关的事件和制造管理数据。当与时间有关的事件或数据本身有时间关系和表达，这样将导致在处理这种时间时产生一些困难。在这些时间中，特征时间可能依赖于事件或被处理的对象，并且它们的表达可能随着环境的改变而改变，没有任何一个简单的工具可以标识它们之间的关系。在不同过程同时执行或同时使用许多差不多的相关软件工具时，这一点是至关重要的。
本部分符合“系统论”的方法，它把时间作为系统环境的约束条件来标识，并提供包括时间模型中完全独立于制造系统所处理事件的特征时间。这种时间模型也完全独立于制造应用软件使用的任何制造管理数据。
注：为了进一步解释系统理论中与概念相关的时间，请参见GB/T19114.31的附录D。而且，时间域利用了域属性模式，这种域是一维的，通常使用它足以分离时间特殊属性。另外，为了确保与GB/T16656更好地兼容，用EXPRESS语言表达本部分的时间模型注：本部分的背景来源于德国帕德博恩大学HansNixdorf研究所Dangelmaier教授在JWG8中做的原始工作。1范围

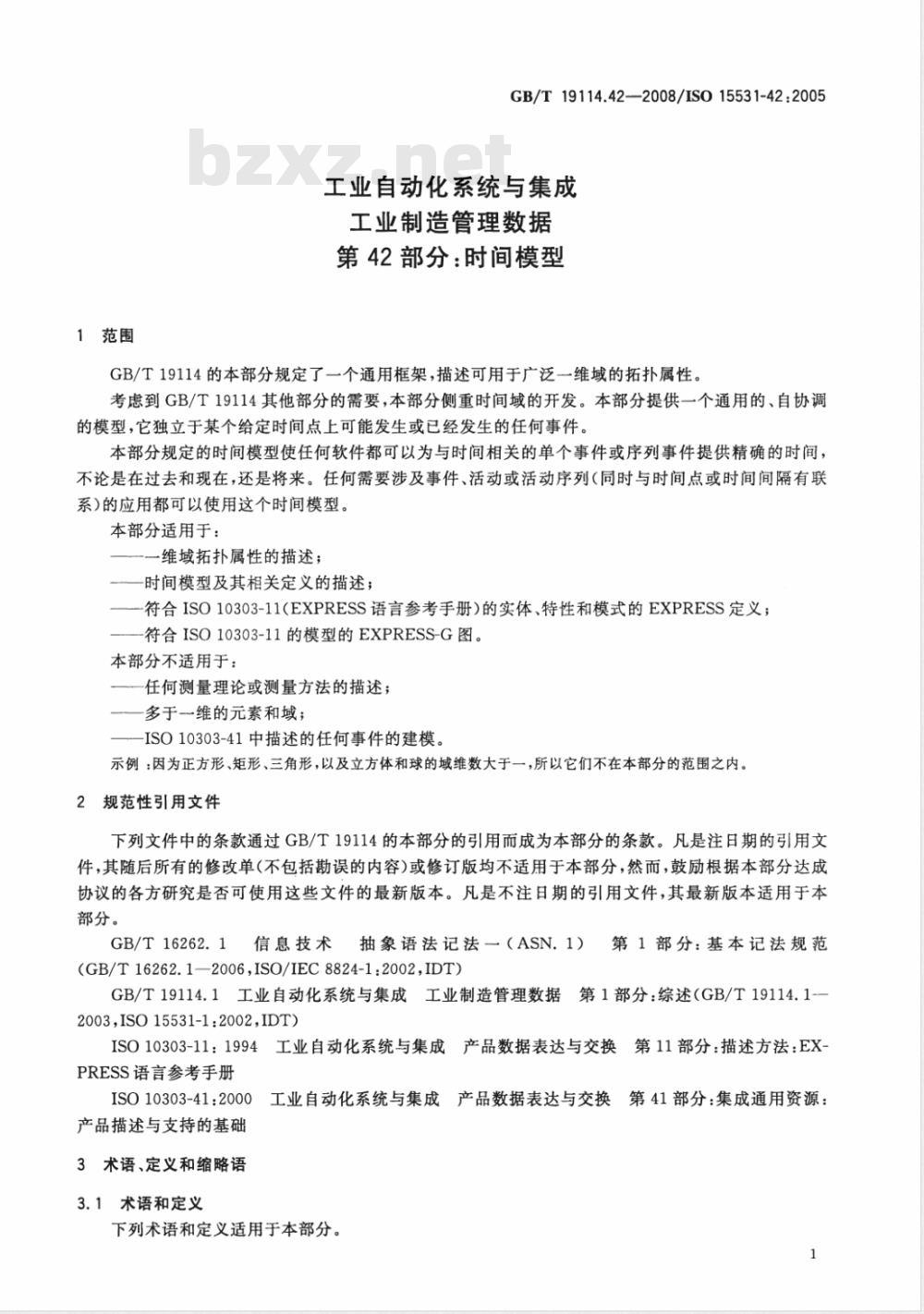

GB/T19114.42—2008/ISO15531-42:2005工业自动化系统与集成
工业制造管理数据
第42部分：时间模型
GB/T19114的本部分规定了一个通用框架，描述可用于广泛一维域的拓扑属性。考虑到GB/T19114其他部分的需要，本部分侧重时间域的开发。本部分提供一个通用的、自协调的模型，它独立于某个给定时间点上可能发生或已经发生的任何事件。本部分规定的时间模型使任何软件都可以为与时间相关的单个事件或序列事件提供精确的时间，不论是在过去和现在，还是将来。任何需要涉及事件、活动或活动序列（同时与时间点或时间间隔有联系)的应用都可以使用这个时间模型。本部分适用于：
—一维域拓扑属性的描述；
-时间模型及其相关定义的描述：一符合ISO10303-11（EXPRESS语言参考手册）的实体、特性和模式的EXPRESS定义；符合ISO10303-11的模型的EXPRESS-G图。本部分不适用于：
任何测量理论或测量方法的描述；一多于一维的元素和域；
一ISO10303-41中描述的任何事件的建模。示例：因为正方形、矩形、三角形，以及立方体和球的域维数大于一，所以它们不在本部分的范围之内。2规范性引用文件此内容来自标准下载网
下列文件中的条款通过GB/T19114的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16262.1信息技术抽象语法记法一（ASN.1）第1部分：基本记法规范(GB/T16262.1—2006,ISO/IEC8824-1:2002,IDT)GB/T19114.1工业自动化系统与集成工业制造管理数据第1部分：综述（GB/T19114.12003,ISO15531-1:2002,IDT)
ISO10303-11：1994工业自动化系统与集成产品数据表达与交换第11部分：描述方法：EX-PRESS语言参考手册
IS010303-41：2000工业自动化系统与集成产品数据表达与交换第41部分：集成通用资源：产品描述与支持的基础
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本部分。1
GB/T19114.42-—2008/ISO15531-42:20053.1.1
离散制造discretemanufacturing离散产品的生产
[GB/T19114.1]
域domain
一维元素的集合，使用给定的测度方法，能够对它进行排序并定位。注：因为本文档的目的是描述“时间模型”，定义中“一维”元素的约束仅仅适用于本文档，不包括矩形、三角形、立方体和球这样的域。如果没有“一维”元素进行约束，那么该定义可以用于任何类型的域。示例：一个域能规定为诸如1、2、3、4这样的整数列表。3.1.3
域点domain point
域中点pointindomain
对域中用任何规定的测度方法，其值为零的域元素。3.1.4
元素element
论域中可通过行为和属性进行识别或表征的部分内容的静态表达。注：静态表达是在特定时间内考虑的论域中部分内容的瞬态。它可包括诸如“行为”这样的动态属性。这些属性表征了该元素或表征了在特定时间预期出现的该元素。[GB/T19114.1]
实体entity
用通用特性定义的信息类。
[ISO10303-11]
环境environment
论域的一部分，但并不属于系统自身。示例：系统的输入和输出，如原材料、最终产品等，属于系统的环境，但不用于系统或时间。3.1.7
事件发生event_occurence
在某些时间点上一种状态存在的事实。注：在event_occurence实际发生前，按日历日期，时间点存在状态是不可欲知的。event_occurence通常不能以日历日期表达，其中的一个原因是，event_occurence是不可计划的，例如机器出现故障。示例：开始生产，机器A故障。
[ISO10303-41:2000中16.4.7]
流程flow
物质或信息对象集合在空间和时间上的运动。[GB/T15531.1]
flowcontrol
流程控制
特定的生产控制系统，它最初基于生产率设置和向生产输送工作，以满足这些计划生产率，而进行的生产监控。
注：它包括按给定目的进行的检查并驱动流程的行为。该术语还可用于功能或服务。2
持续时间duration
时间间隔intervaloftime
使用给定的时间单位测量的一段时间的长度。示例1：周一下午1点到周二上午12点间的24个小时。示例2：一月到七月之间每个星期的周一。GB/T19114.42--2008/IS015531-42:2005注：时间间隔测量的是时间中两个点之间的距离。此时，它是时间域的长度，用时间中的两个点界定。3.1.11
测度measure
对任何物理或数学对象的给定属性进行定量评估的结果。注1：术语测度也可以用于得到这个结果的操作。示例：长度、面积、体积、质量分布、概率分布、一段时间等的测度。注2：测度隐含了获得测度结果的方法(过程、理论)的定义，并包括相应的测度单位的定义。特别的，时间间隔的测度应隐含时间单位的定义，并将引用它。注3：从数学的角度来看，有时把测度定义为确定两个空间点之间距离的一种方法（连接这两个点的线段的长度）及其结果。如果以这种方式来理解，持续时间是一段时间的测度。注4：从信息的角度来看，测度的通用数学定义是：空间子集的完全相加后的非负函数，从这个意义上说，一序列相互脱节集合的联合的测度就是各集合测度之和。3.1.12
测度方法methodofmeasure
一组规则和中间步骤，包括为了获得所关注的测度，而观测的测度单位的定义和用法。注1：测度方法通常源于某些理论和原理，这些理论和原理含蓄地或明确地来源于测度论的数学理论，也来源于评估特性所关注的理论或实践。
注2：测度论的数学理论是对测度集及其函数的研究，它们由勒贝格为了推广普及黎受积分而引进。3.1.13
时间点pointintime
所关注的某事在时域中的位置。注：另外一个等同定义可以是：时域中的点，3.1.2和3.1.3的定义用于时间域。示例1：2003年3月15日星期三。示例2：早晨九点半。
调度scheduling
对制造活动进行计划的行为、功能或结果。3.1.15
时间time
企业论域的特征，它能沿无限有向轴定位所关注的事件，并允许对事件的演替或该演替的标识和特征进行排序。
示例：所关注的事件可以是已经发生的事件，可以是可能发生的事件或希望发生的事件。它们也可以沿时间轴进行标识。
注：有两个主要的企业实体与时间有关。第一个是时间点，它能沿时间轴标识或计算其位置。第二个是时间间隔，它能够确定两个时间点之间的距离。参见GB/T19114.31附录D和IEC62264-1。3.1.16
时域timedomain
时期period
时间点的集合。
GB/T19114.42—2008/IS015531-42:2005示例1：一年的工作时间。
示例2：机床的维护期。
注1：时域可以是有限的或无限的。可通过一个或两个时间点界定或不界定。注2：时域可以由其他时域组成。3.1.17
时段time_interval
对一段时间的标识。
示例：冲击持续时间，生产延误时间，圣诞假日时间。[ISO10303-41:2000中16.4.14]
时间模型timemodel
企业环境特征“时间”的模型。［GB/T19114.1]
时间单位unitof time
时域中时间测度必须引用的单位，它隐式或显式地表示为国际单位制中定义的秒的若干倍。注1：换句话说时间单位是引用时间时所选的时间定量值，它也可按时间的其他定量值表示。秒就是国际单位制定义的时间单位。
注2：倍数可能大于1，或小于1。3.1.20
论域universeof discourse
属于一个真实世界某一领域的具体或抽象的事物的集合，根据其在建模系统和相应环境中的关注度进行选择。
［GB/T19114.1]
3.2缩略语
下列缩略语适用于本部分。
MANDATE：制造数据交换（MANufacturingDATaExchange）STEP：产品模型数据交换标准（STandardfortheExchangeofProductmodeldata）4GB/T19114综述
GB/T19114规定了整个工业过程中制造管理信息表达的特征。它提供必要的机制和定义，使得制造管理数据在工广内部或与其他工户或企业之间共享和交换。交换贯穿于不同的计算机系统以及和整个工业过程相关的环境中。本标准关注离散制造业，但不仅限于此。而且，本标准也适用于任何其他的与本标准基本原则不矛盾的非离散制造工业过程。以下内容属于GB/T19114的范围：一生产和资源信息的表达，包括：能力，监控，维护的约束和控制；注：按其对流程控制的影响，维护约束以及维护管理相关的数据也是本标准考虑的内容。一生产和资源信息的共享和交换，包括：存储、传送、访问和存档。以下内容不属于GB/T19114的范围：企业建模；
注：企业总体建模的工具、结构和方法学不属于GB/T19114的范围。一产品数据（产品信息的表达和交换）；4
GB/T19114.42—2008/ISO15531-42:2005一零部件数据（零件库：计算机可解释的零部件库信息的表达和交换）；一力具（具数据的电子表达和交换）；一技术维护信息（如设备的修理，操作和维护手册这样的技术信息）。5域特性
5.1概述
域特性模式提供了一个适用于任何一维域的通用结构，这种域特性在树结构的高层能实现数据层次分解，在分解的低端则会形成一个网络。树结构的根由称为域的抽象实体构成。域可以看作若干域点的集合。该实体依次定义了其他三个抽象实体的抽象超类，这三个抽象实体是：完整或复合域、离散或连续域以及有界域。从这三个基本分类可以建立不同种类的域。这四种实体定义了建立域特性模式的基本元素。在分层结构的第三层，第二层的三个抽象实体被分成两个子类，从而生成第四层的实体。列人第四层的实体通过一个网络结构在他们中间联系，这种网络结构来自域的基础拓扑特征。下文中会叙述到这些内容。
5.2基本概念和假设
基本上，一个给定域的基础特性是为了提供一种能覆盖下列域的点集拓扑结构范围的可能性：完整；
组合；
—离散；
—连续；
—有上界；
一有下界。
三种初始分支的每个实体与其他分支的实体相组合，会形成一个组合网络。该组合的目的是为了保证能检索到结果实体。
示例：可能的组合有：
—有下界的组合离散域；
有上界的完整连续域。
在定义所有可能的域的同时，能形成定义域的域点的另一种概念。这个概念对下界域定下限、上界域定上限都是必需的，同时也为完整域实体的原点提供一个参照。5.3域特性模式定义
以下的EXPRESS模式描述了domain_property_schema（域特性模式），并标识了必要的外部引用。EXPRESS描述：
SCHEMA domain_property_schema;REFERENCEFROMmeasure_schema—GB/T16656.41(unit);
REFERENCEFROMsupport_resource_schema—GB/T16656.41(label);
注1：以上引用的模式可在GB/T16656.41以下章节找到：measure_schema：第21章；
—support_resource_schema：第20章。注2：附录C给出了该模式的EXPRESS-G的图形表示。5
GB/T19114.42-2008/ISO15531-42:20055.4域特性类型定义
5.4.1type_of_identifier_of_dom_gen_structtype_of_identifier_of_dom_gen_struct是标识某物的字母数字串。它不必通过自然语言理解。EXPRESS描述：
TYPEtype_of_identifier_of_dom_gen_struct=STRING;END_TYPE;
5.4.2type_of_domain
type_of_domain是标识域的字母数字串。EXPRESS描述：
TYPEtype_of_domain=STRING;
END_TYPE;
5.5域特性子类型约束定义
5.5.1covered_range
covered_range是一个子类型约束，它用来定义拓扑结构所需的domain的子类型。EXPRESS描述：
SUBTYPE_CONSTRAINTdomain_rangeFORdomainABSTRACTSUPERTYPE;
ONEOF(time_domain);
END_SUBTYPE_CONSTRAINT;
5.5.2complcompos_discrcont_boundedcomplcompos_discrcont_bounded是一个子类型约束，它用于定义和完整、复合、离散、连续或有界特性相关的domain_generic_structure的子类型。EXPRESS描述：
SUBTYPE_CONSTRAINTcomplcompos_disccont_boundedFORdomain_generic_structure;
ABSTRACTSUPERTYPE
ONEOF(complete_or_composite_domain,discrete_or_continuous_domain,bounded_do-main);
END_SUBTYPE_CONSTRAINT;
5.5.3complete_composite
complete_composite是一个子类型约束，它用于定义和完整与复合特性相关的complete_or_composite_domain的子类型。
EXPRESS描述：
SUBTYPE_CONSTRAINTcomplete_compositeFOR6
complete_or_composite_domainABSTRACT SUPERTYPE;
ONEOF(complete_domain,composite_domain);END_SUBTYPE_CONSTRAINT;
5.5.4discrete_continuous
GB/T19114.42—2008/ISO15531-42:2005discrete_continuous是一个子类型约束，它用于定义和离散与连续特性相关的discrete_or_contin+uous_domain的子类型。
EXPRESS描述：
SUBTYPE_CONSTRAINT discrete_continuousFOR discrete_or_continuous_domain;ABSTRACT SUPERTYPE;
ONEOF(continuous_domain,discrete_domain);END_SUBTYPE_CONSTRAINT;
5.5.5lower_upper
lower_upper是一个子类型约束，它用于定义和上界或下界特性相关的bounded_domain的子类型。
EXPRESS描述：
SUBTYPE_CONSTRAINTlower_upperFORbounded_domain;ABSTRACT SUPERTYPE;
ONEOF(lower_bounded_domain，upper_bounded_domain);END_SUBTYPE_CONSTRAINT;
5.5.6compl_continuous_discretecompl_continuous_discrete是一个子类型约束，它用于定义和连续或离散特性相关的completedomain的子类型。
EXPRESS描述：
SUBTYPE_CONSTRAINTcompl_continuous_discreteFORcomplete_domain;ABSTRACT SUPERTYPE;
ONEOF(complete_continuous_domain，complete_discrete_domain)END_SUBTYPE_CONSTRAINT;
5.5.7compos_continuous_discretecompos_continuous_discrete是一个子类型，它用于定义和连续或离散特性相关的composite_do-main的子类型。
EXPRESS描述：
SUBTYPE_CONSTRAINTcompos_continuous_discreteFORcomposite_domain;ABSTRACT SUPERTYPE;
