【国家标准(GB)】 工业自动化系统与集成 工业制造管理数据 第31部分：资源信息模型

ICS25.040.40;35.240.50

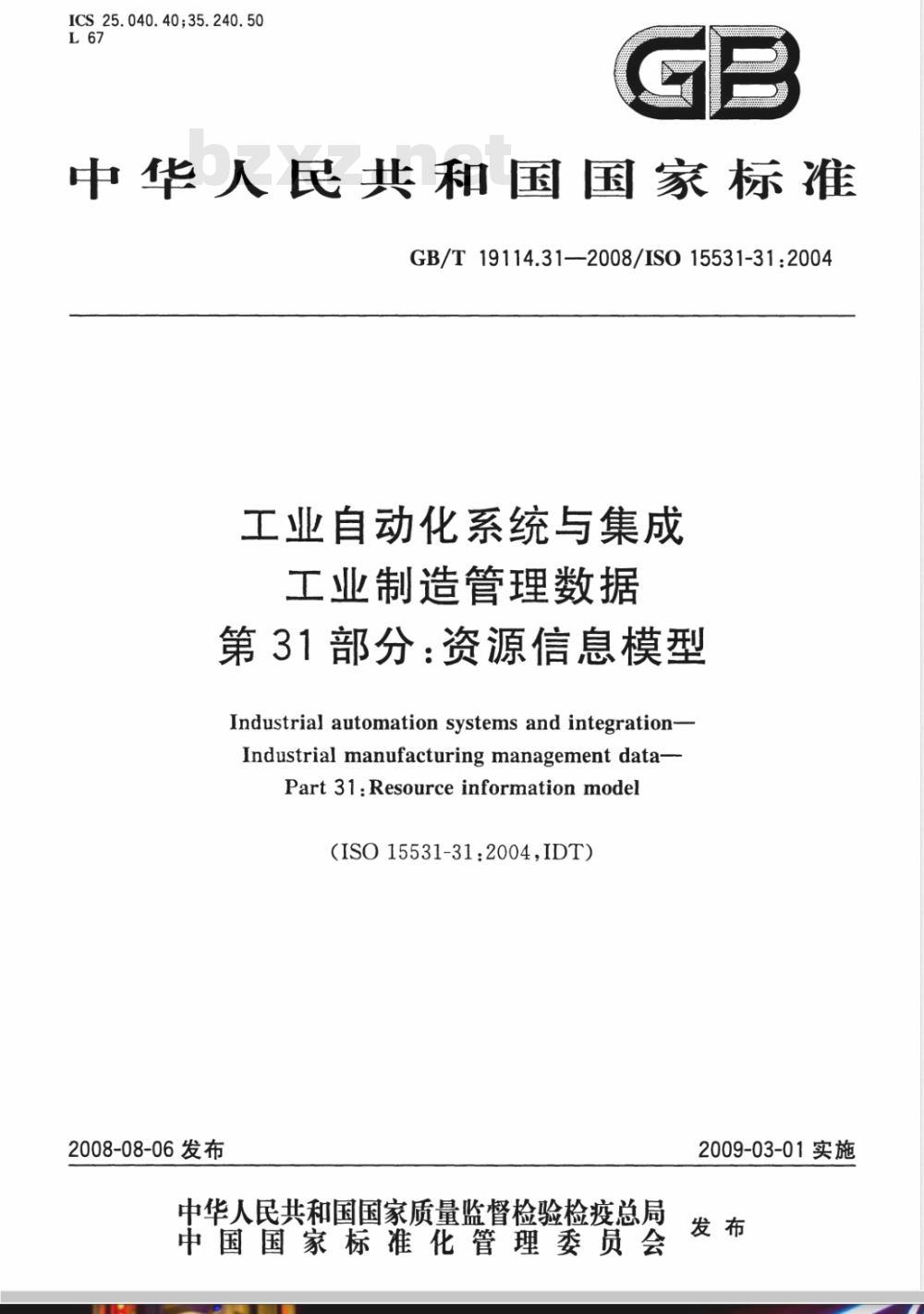

中华人民共和国国家标准
GB/T19114.31--2008/ISO15531-31:2004工业自动化系统与集成
工业制造管理数据
第31部分：资源信息模型
Industrial automation systems and integration-Industrial manufacturing management data-Part31:Resourceinformationmodel（ISO15531-31:2004,IDT）
2008-08-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-03-01实施
GB/T19114.31—2008/IS015531-31:2004前言

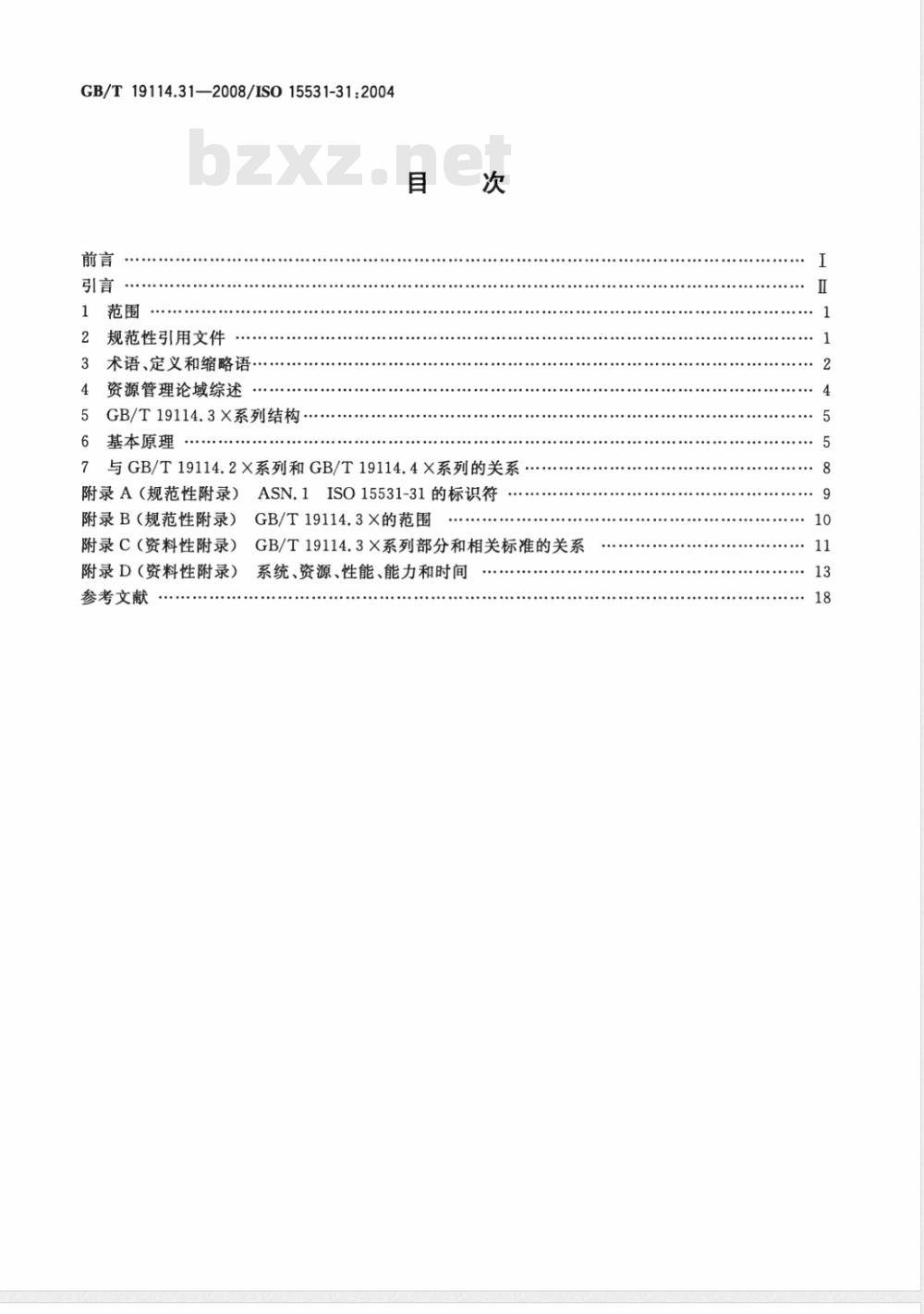

1范围
2规范性引用文件
3术语、定义和缩略语：
4资源管理论域综述
5GB/T19114.3X系列结构…
6基本原理
7与GB/T19114.2X系列和GB/T19114.4X系列的关系附录A（规范性附录）ASN.1ISO15531-31的标识符附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
参考文献
GB/T19114.3×的范围
GB/T19114.3X系列部分和相关标准的关系系统、资源、性能、能力和时间9

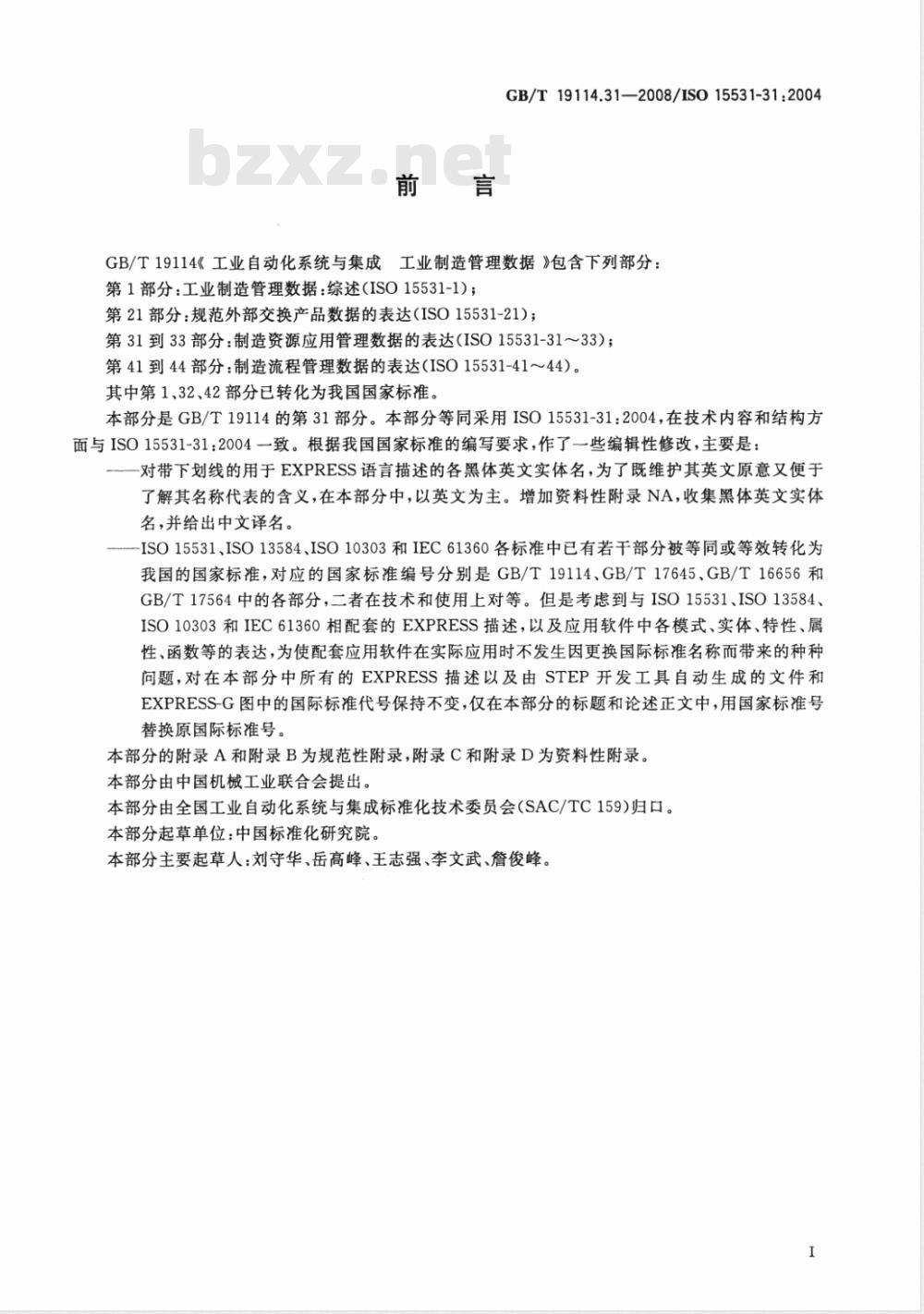

GB/T19114.31-—2008/IS015531-31:2004GB/T19114《工业自动化系统与集成工业制造管理数据》包含下列部分：第1部分：工业制造管理数据：综述（ISO15531-1）；第21部分：规范外部交换产品数据的表达（ISO15531-21）；第31到33部分：制造资源应用管理数据的表达（IS015531-3133）；第41到44部分：制造流程管理数据的表达（ISO15531-41～44）。其中第1、32、42部分已转化为我国国家标准。本部分是GB/T19114的第31部分。本部分等同采用ISO15531-31：2004，在技术内容和结构方面与IS015531-31：2004一致。根据我国国家标准的编写要求，作了一些编辑性修改，主要是：-对带下划线的用于EXPRESS语言描述的各黑体英文实体名，为了既维护其英文原意又便于了解其名称代表的含义，在本部分中，以英文为主。增加资料性附录NA，收集黑体英文实体名，并给出中文译名。
—ISO15531、ISO13584、ISO10303和IEC61360各标准中已有若干部分被等同或等效转化为我国的国家标准，对应的国家标准编号分别是GB/T19114、GB/T17645、GB/T16656和GB/T17564中的各部分，二者在技术和使用上对等。但是考虑到与ISO15531、ISO13584、ISO10303和IEC61360相配套的EXPRESS描述，以及应用软件中各模式、实体、特性、属性、函数等的表达，为使配套应用软件在实际应用时不发生因更换国际标准名称而带来的种种问题，对在本部分中所有的EXPRESS描述以及由STEP开发工具自动生成的文件和EXPRESS-G图中的国际标准代号保持不变，仅在本部分的标题和论述正文中，用国家标准号替换原国际标准号。
本部分的附录A和附录B为规范性附录，附录C和附录D为资料性附录。本部分由中国机械工业联合会提出。本部分由全国工业自动化系统与集成标准化技术委员会（SAC/TC159)归口。本部分起草单位：中国标准化研究院。本部分主要起草人：刘守华、岳高峰、王志强、李文武、詹俊峰。I

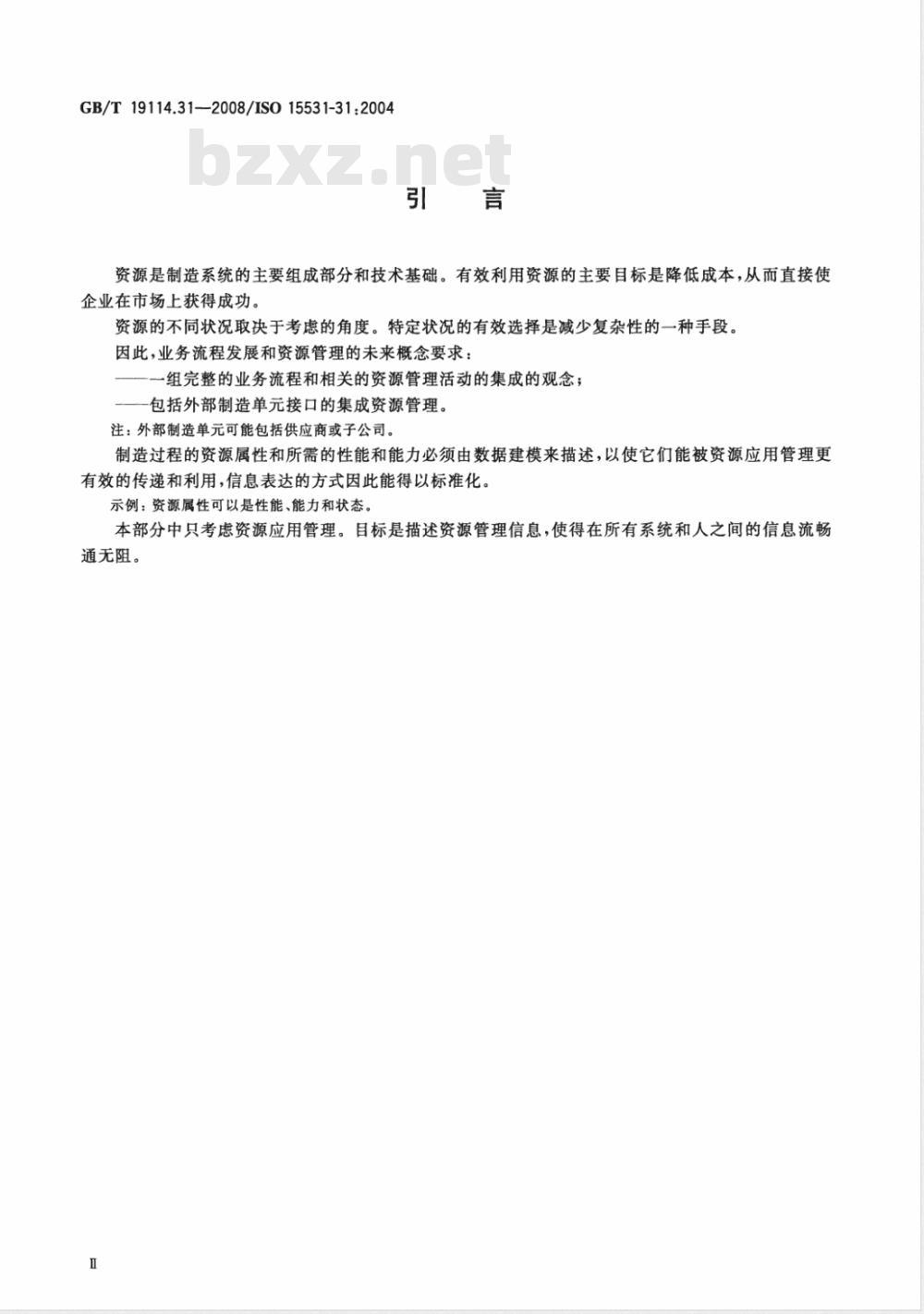

GB/T19114.31—2008/IS015531-31:2004引言
资源是制造系统的主要组成部分和技术基础。有效利用资源的主要目标是降低成本，从而直接使企业在市场上获得成功。
资源的不同状况取决于考虑的角度。特定状况的有效选择是减少复杂性的一种手段。因此，业务流程发展和资源管理的未来概念要求：一组完整的业务流程和相关的资源管理活动的集成的观念；包括外部制造单元接口的集成资源管理。注：外部制造单元可能包括供应商或子公司。制造过程的资源属性和所需的性能和能力必须由数据建模来描述，以使它们能被资源应用管理更有效的传递和利用，信息表达的方式因此能得以标准化。示例：资源属性可以是性能、能力和状态。本部分中只考虑资源应用管理。目标是描述资源管理信息，使得在所有系统和人之间的信息流畅通无阻。

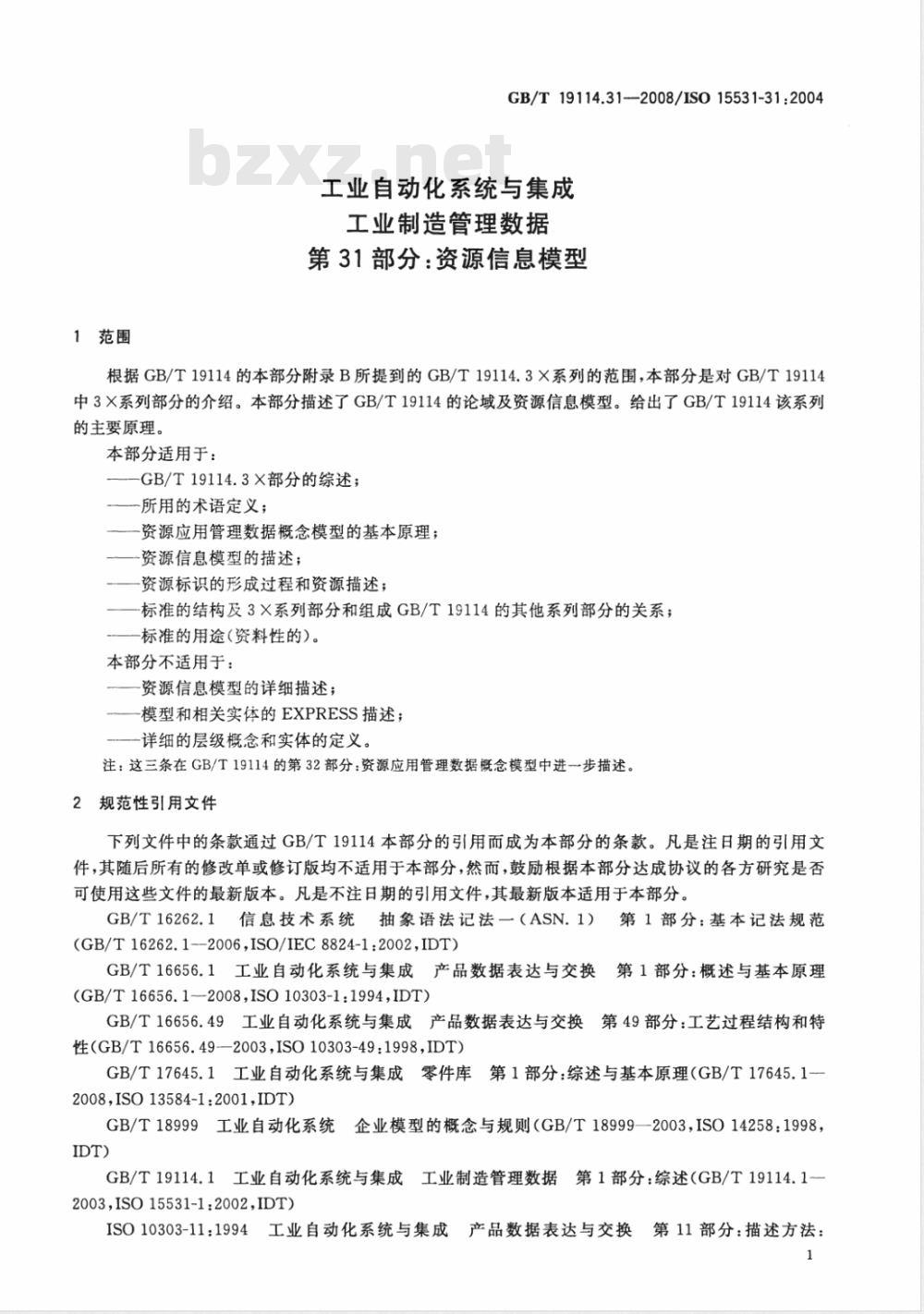

1范围
GB/T19114.31--2008/IS015531-31:2004工业自动化系统与集成
工业制造管理数据
第31部分：资源信息模型
根据GB/T19114的本部分附录B所提到的GB/T19114.3X系列的范围，本部分是对GB/T19114中3X系列部分的介绍。本部分描述了GB/T19114的论域及资源信息模型。给出了GB/T19114该系列的主要原理。
本部分适用于：
-GB/T19114.3X部分的综述；
—所用的术语定义；
一资源应用管理数据概念模型的基本原理；资源信息模型的描述；
一资源标识的形成过程和资源描述；-标准的结构及3X系列部分和组成GB/T19114的其他系列部分的关系；标准的用途（资料性的）。
本部分不适用于：
一资源信息模型的详细描述；
模型和相关实体的EXPRESS描述；一详细的层级概念和实体的定义。注：这三条在GB/T19114的第32部分：资源应用管理数据概念模型中进一步描述2规范性引用文件
下列文件中的条款通过GB/T19114本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T16262.1信息技术系统抽象语法记法一（ASN.1）第1部分：基本记法规范(GB/T16262.1--2006,ISO/IEC8824-1:2002,IDT)GB/T16656.1工业自动化系统与集成产品数据表达与交换第1部分：概述与基本原理（GB/T16656.1--2008,ISO10303-1：1994,IDT）GB/T16656.49工业自动化系统与集成产品数据表达与交换第49部分：工艺过程结构和特性(GB/T16656.49—2003，ISO10303-49:1998,IDT)GB/T17645.1工业自动化系统与集成零件库第1部分：综述与基本原理（GB/T17645.1-2008,ISO13584-1:2001,IDT)
GB/T18999工业自动化系统企业模型的概念与规则（GB/T18999—2003，ISO14258：1998，IDT)
GB/T19114.1工业自动化系统与集成工业制造管理数据第1部分：综述（GB/T19114.1～2003,ISO15531-1:2002,IDT)
IS010303-11：1994工业自动化系统与集成产品数据表达与交换第11部分：描述方法：1
GB/T19114.31—2008/IS015531-31:2004EXPRESS语言参考手册
ISO10303-41：2000工业自动化系统与集成产品数据表达与交换第41部分：集成通用资源：产品描述与支持的基础
3术语、定义和缩略语
3.1GB/T16656.1定义的术语
GB/T16656.1中定义的下列术语适用于本部分：-致性测试conformancetesting；数据data；
数据交换dataexchange；
信息information；
产品product;
产品数据productdata。
3.2ISO10303-11定义的术语
ISO10303-11中定义的下列术语适用于本部分：实体　entity。
3.3GB/T19114.1定义的术语
GB/T19114.1中定义的下列术语适用于本部分：capability；
capacity;
construct;
企业实体enterprise entity；
model;
process;
resource;
universe of discourse。
3.4GB/T18999定义的术语
GB/T18999中定义的下列术语适用于本部分：企业
enterprise;
企业模型enterprisemodel。
3.5其他术语定义
下列术语和定义适用于本部分。3.5.1
属性attribute
描述企业实体特性的信息。
注：这里提出的概念是在欧洲标准ENV12204中提出的广义概念。为避免与GB/T16656所保留的“实体”相混滑和矛盾，ENV12204给出的该术语实体定义在这里被GB/T19114.1给出的“企业实体”所代替。为确保企业实体代替实体，此概念只被限制在GB/T19114涉及到的领域应用，术语属性的应用领域被限制在企业实体内。3.5.2
业务流程
businessprocess
一个企业活动的有序集合，该活动用于实现企业或企业的一部分的既定目标，以达到某种期望的最终结果。
分类classification
GB/T19114.31—2008/ISO15531-31:2004根据特性的不同将其抽象化地划分为不同的组织结构的过程。3.5.4
资源特征定义definitionofresourcecharacteristics通过赋予物理值而特征化的资源特性集合。注：物理值可以是定量的或定性的。3.5.5
definition of resourceviews
资源视图定义
资源视图的分类集合。
注：资源视图可以由用户定义，也可由目录定义。3.5.6
通用资源genericresource
属于资源层次结构并且包含几种资源共性特性的结构。注：相应的实体generic_resource包括完整的不与实际值链接的相关属性的定义。3.5.7
对象object
概念或存在于现实世界的自然物。3.5.8
操作operation
为达到某种特定结果而完成的动作或工作。3.5.9
指令orden
表达一种用来调整和控制其他业务流程或活动的业务流程的必要输入的结构。3.5.10
特性property
由属性或约束表达的现实世界特征。3.5.11
资源特征
resourcecharacteristicbzxZ.net
与给定目标相关的一种资源的主要特性。注：在GB/T19114中，资源特征主要与制造管理相关联。3.5.12
资源配置
resourceconfiguration
为特定的制造任务而配置的资源特性集合。3.5.13
资源层次结构resourcehierarchy可将资源进行分类的一种结构。3.5.14
资源信息模型resourcesinformationmodel（RIM）描述资源应用管理的信息模型。3.5.15
resourcestatus
资源状态
用来标识单个资源在某个时间点的可用性的特性。3
GB/T19114.31—2008/ISO15531-31:20043.5.16
resourceview
资源视图
与给定资源关联的资源特征的特定集合。3.5.17
gstructureofresourcecharacteristics资源特征结构
被分类的资源特征的集合。
3.6缩略语
下列缩略语适用于本部分。
RIM资源信息模型（resourcesinformationmodel）4资源管理论域综述
该系列描述的是资源应用管理。本章描述了资源管理的论域，第5章描述了本部分的结构，第6章提供了资源管理的需求以及资源信息模型的基本原理。注1：资源应用的论域(GB/T19114.1中3.6.50该术语的定义)描述与资源管理数据模型的需求是不同的。例如资源的论域可能包括描述或维护过程，而应用管理模型不涉及这些。本部分的第6章会给出模型需求的描述。
资源应用管理包括资源配置、性能、能力及操作管理、安装管理和设施管理。同时还包括质量特征、维护特征及安全特征。
注2：有关资源管理的观点（即可用性)并不考虑维护特征。有关资源必须从三个方面来考虑：描述、应用与维护；
一资源所能提供的功能性的描述，性能和能力；一用于启动、评价和监控资源的信息模型。该部分没有明确说明第1项里所提到的是原材料还是半成品。这就是说GB/T19114.3X系列部分并不是像GB/T16656那样根据产品描述来阐述资源，本部分所描述的资源信息模型既不包括资源形态建模，也不包括工作方式的应用描述。注3：GB/T19114除了说明钻床的性能和能力外并没有描述它的工作方式。根据组件描述的铣床建模在GB/T16656、GB/T17645或“切削刀具”标准的研究范围内，本部分只是说明了铣床的管理数据。资源能力和性能（功能）的描述在通用层次建模。为实现一个特定的工业活动或特定的功能而建立的更加精确的资源模型，允许建模者应用该通用模型并最终与其他标准关联起来（即GB/T16656、GB/T17645)。
GB/T19114该系列部分涉及工业企业资源数据库中存储数据的模型和属性，以达到制造管理的目的。描述了以下数据：
性能指标；
——输人输出资源定义；
能力和性能；
—与特定活动相关所需的工具和应用软件；—一内部控制能力和智能化程度；—一信息输人和输出性能和能力；资源标准引用；
维护进度安排与监控；
成本要素。
5GB/T19114.3X系列结构
GB/T19114.31—2008/IS015531-31:2004有关制造资源应用管理数据的GB/T19114.3X系列被分成三部分。尽管这三部分的关系非常密切，本部分还是说明了它们特定的关系并单独阐述。为保持一致性，综述提供了原理和概念并描述了它们之间的关系。
已制定的部分如下：
GB/T19114.31：资源信息模型基本原理；—-GB/T19114.32：资源应用管理数据概念模型。在GB/T19114.2X系列中表达的一些信息来自于企业外部，并被应用在整个生产周期。无论在何种情况下，在生产周期过程中的数据交换都与系统管理及时间和流程模型紧密关联。本部分描述了基本原理并给出了GB/T19114.3X系列的综述。第32部分描述了基于特定建模概念和结构的资源应用管理数据的概念模型，并提供了一个资源信息模型（RIM）。第33部分描述了一致性测试过程和结果。
示例：环境包括供应商、用户、子公司及其他合作者。6基本原理
资源管理的概念模型是一种为资源管理活动以及实现这些活动所需信息资源管理建模的方式。其目标是为在业务流程中的资源应用管理和所有相关信息提供一种描述方法计划和管理使业务流程和资源应用管理相关联的资源要求：一业务流程所需的信息的一种表达；—有关计划和控制资源必需的管理活动的信息的一种表达；资源信息和属性的一种表达。
资源应用管理概念模型要求：
建模元素；
过程所需信息以及执行资源管理活动的过程相关信息的建模。注：建模元素包括资源。
示例：设备、软件、数据集、人员、信息。以下部分描述表达这些需求的建模概念和结构，并提供了一种可以实现资源应用管理的资源信息模型的结构和元素的框架。
6.1建模概念和结构
在一个模型中对制造企业过程和相关复杂结构进行表达需要一种建模语言，这种语言应能充分地表达资源管理所需的信息、属性、结构和过程。业务活动是一个或多个对象的目的驱动的变更。这些变更要求直接的或间接的计划及进度安排并由具有所需性能的资源来执行。资源转换的对象是通用类产品的对象（产品研发、生产、），指令（指令处理、指令分解、·），资源（资源规划、资源管理、维护、）或它们各自的子类。指令、软件或人为控制都可以调整和控制资源。
实现资源转换的使能信息也是资源描述的一部分3]。业务流程内的每种资源可通过如图1所示的如下方式描述：一一第一阶段是资源内部需要转换的对象的描述（材料或信息、指令、产品或其他资源）；一第二阶段描述任务本身实现过程中的转换；————第三阶段是被资源转换的对象的描述。5
GB/T19114.31—2008/ISO15531-31:2004第一阶段
将被转换的对象
（产品、指令或资源）
对象（状态N)
第二阶段
指令初始化
转换活动
资源执行
一物理的
一信息的
业务流程和结构表达模型[1
6.2对象和资源变化阶段
6.2.1输入阶段
第三阶段
转换后的对象
（产品、指令或资源）
对象（状态N+1）
对象在转换之前有约束限制。在转换发生之前，输人阶段应对对象输入的形式进行定义。注：通常有多个被资源接受的可能性，结果，约束和属性的定义将成为一个列表或一个通用的定义。6.2.2转换阶段
该部分表达资源能提供给外部的转换性能和能力。6.2.3输出阶段
资源释放的对象仍然受制于约束。与转换的对象相关的输出部分定义了在哪种形式和哪种支撑条件下对象必须离开资源（见6.2.1输入阶段）。与前面描述的概念和结构有关的资源应用管理过程的表达可引导资源信息模型元素支持资源应用管理。
6.2.4资源信息模型
制造资源的一种完整的表达不在GB/T19114.3X系列中，例如外观。只有在过程计划或工作安排中相关的与资源应用有关的决策数据被考虑。为满足所有任务，信息模型以一种模块化的方式被构造（见图2)。
实体resource在模式内形成了中心元素。每一个深人地描述分类或详细设计资源的特征都与resource有关。模式的实体可被集成到逻辑单元中，包括：资源层次结构；
资源特征结构；
资源状态；
资源视图定义；
资源特征定义；
资源配置。
可通过实例化资源组来表达一个资源层次结构。通用资源获取资源类型的通用特征。专用资源是通用资源的详细描述并且通过表达已经存在的一个资源来获得特征集，个体资源用来表达处于活动中的制造资源。
资源视图定义
用户定义视图
事务特性表
资源组
定性值
资源管理
资源特征定义
值的表达
GB/T19114.31—2008/IS015531-31:2004定量值
资源特征结构
资源构造
资源性能
特征组
资源层次结构
通用资源
专用资源
图2资源信息模型的结构[5]
资源能力
资源状态
资源配置
单个资源
为达到资源应用管理目的，一个资源特征应包含关于一个资源的信息。为资源特征分配资源特征类使得该信息可分为：
resource_administration（资源管理）；resource_capability（资源性能）；-resource_constitution（资源构造）；-resource_capacity（资源能力）。resource_administration表达了一组描述制造资源管理信息的特征。示例1：一台机器是否可用的事实，或者停止使用进行维护，或送往另一个厂房都可能是资源管理信息，resource_capability定义了描述制造资源功能方面的-组特征。尤其是它包含了专用资源制造过程规范。
resource_constitution表达了一组描述制造资源构造的特征。resource_capacity定义了一组处理与资源数据相关的工作计划的特征。示例2：individual_resource所能提供的工作量。GB/T19114.1的附录C中对性能和能力的概念给出了更多的解释。
resource_view（资源视图）的定义来源于一种特定的resource_characteristics的集合。resource_view被分配给generic_resource(通用资源），它既能由resource_tabular_layout_of_article_characteris+tic（资源事物特性表）来表达，如DIN4ooo，也能由resource_user_defined_view（资源用户定义视图）来表达。
表达资源层次结构和定义资源视图形成了通用模式的首个实例化层。为了配置特殊用户需求的模型，必须建立部分模型。通过初始化resource_group（资源组）和generic_resource（包括resource_view(资源视图)定义)而产生。带有自然资源模型的实际示例是基于部分模型的。制造资源特征的实际值由resource_representation（资源表达）来表达，它的值是定性或定量的。7
