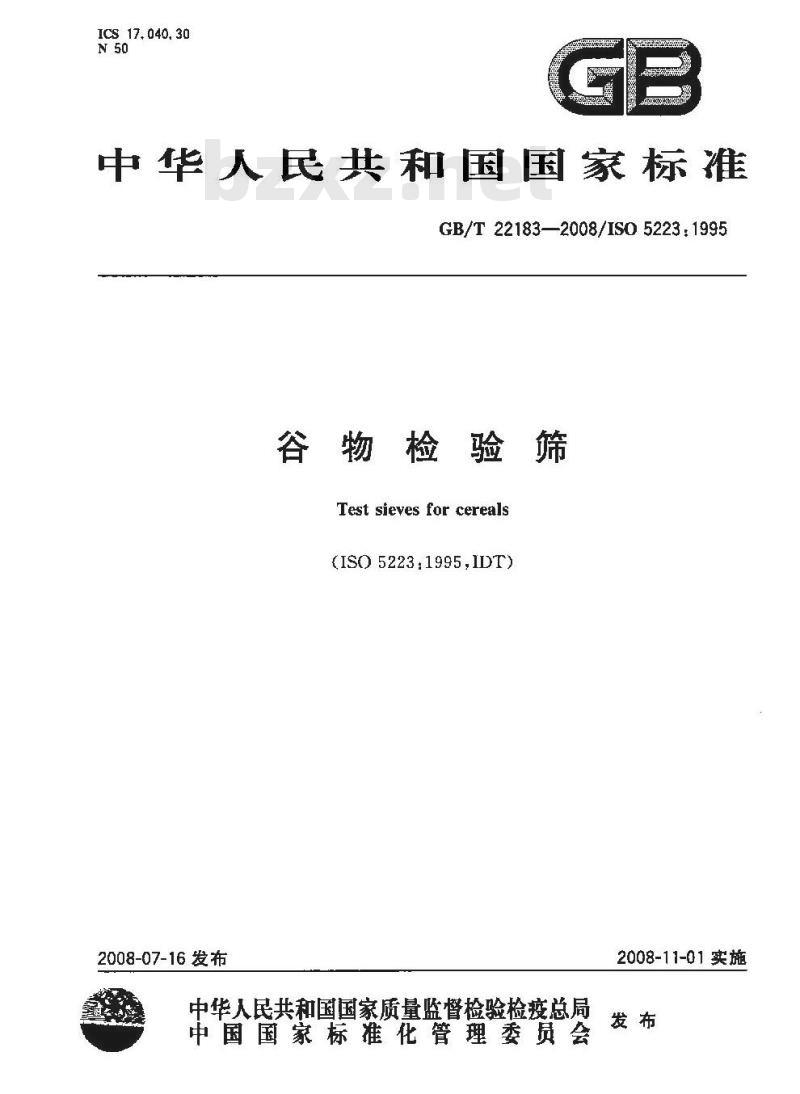

【国家标准(GB)】 谷物检验筛

ICS 17.040, 30
中华人民共和国国家标准
GB/T 22183—2008/IS0 5223:1995谷物检验筛www.bzxz.net
Test sieves for cereals
(ISO 5223:1995,IDT)
2008-07-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施

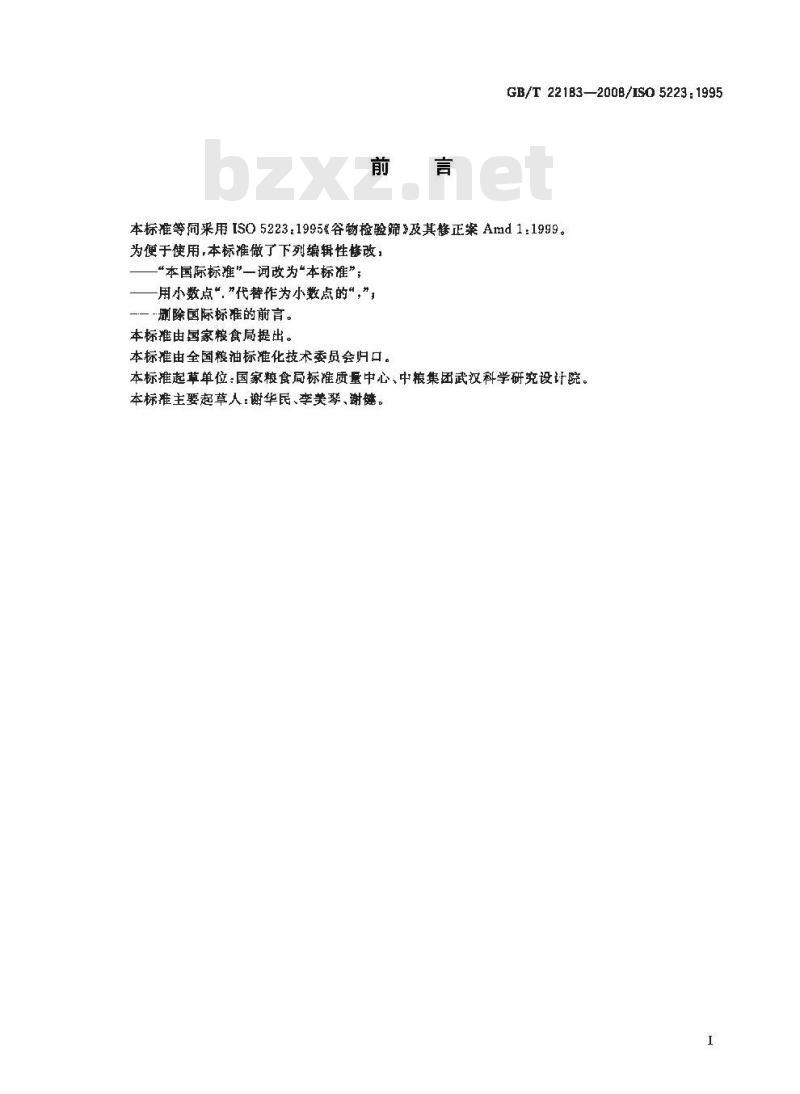

GB/T 221B3—200B/ISO 5223:1995本标准等同来用ISO5223.1995谷物检验筛》及其修正案Amd1:1999。为便于使用,本标准做了下列编辑性修改，“本国际标准\一词改为“本标准”；一用小数点“，”代替作为小数点的“，”，—-删除国际标准的前言。
本标准由国家粮食局提出。
本标准由全国粮油标准化技术委员会归口。本标推起草单位：国家粮食局标准质量中心、中粮集团武汉科学研究设计院。本标推主要起草人：谢华民、季美琴、谢健。I

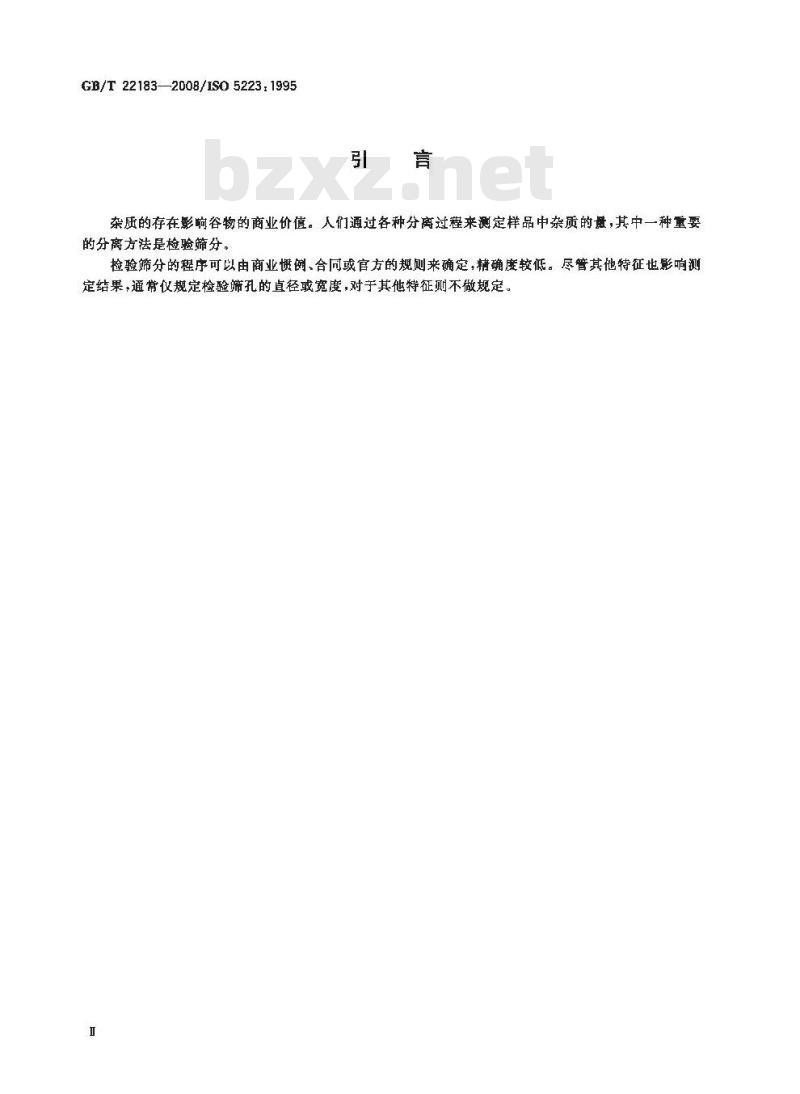

GB/T22183—2008/IS05223.1995引言
杂质的存在影响谷物的商业价值。人们通过各种分离过程来测定样品中杂质的最，其中一种重要的分离方法是检验筛分。
检验筛分的程序可以由商业慨例、合同或官方的规则来确定，精确度较低。尽管其他特征也影响测定结果，通常仪规定检验筛孔的直径或宽度，对于其他特征则不做规定1范围

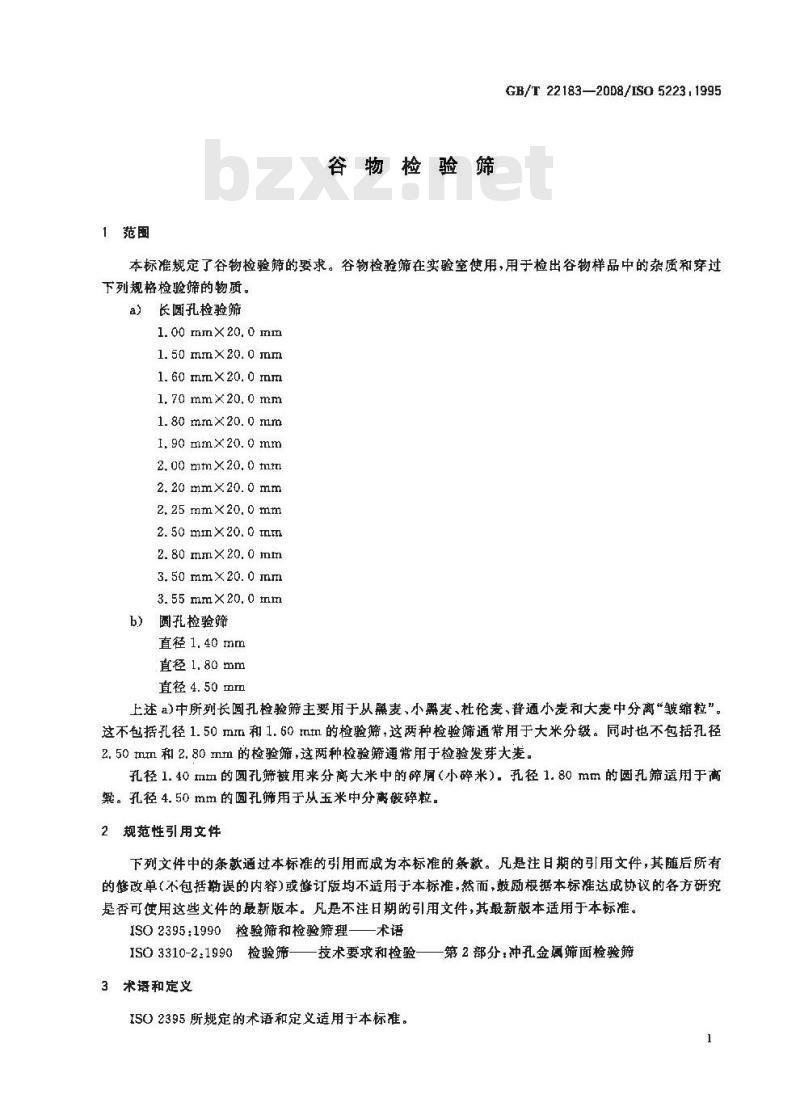

谷物检验筛
GB/T22183—20D8/IS05223.1995本标准规定了谷物检验筛的要求。谷物检验筛在实验室使用，用于检出谷物样品中的杂质和穿过下列规格检验筛的物质。
a）长圆孔检验筛
1. 00 mmX20, 0 mm
1. 50 mm×20. 0 mm
1.60 mm×20.0 mm
1. 70 mmx20.0 mm
1.80 mrn×20.0 mm
1, 90 mmX20.0 mm
2,00 mmX20. 0 mm
2. 20 mmX20.0 mm
2.25 mmX20.0 mm
2.50mmX20.0mm
2. 80 mmX20. 0 mm
3. 50 mmX20. 0 mm
3. 55 mmX20. 0 mm
b）圆孔检验筛
直径1. 40 mm
直径1. 80 mm
直径4.50mm
上述a)中所列长圆孔检验筛主要用于从熙麦、小黑麦、杜伦麦、普通小麦和大麦中分离“皱缩粒”。这不包括孔径1.50mrm和1.60rutm的检验筛，这两种检验筛通常用于大米分级。同时也不包括孔径2. 50 mm 和 2. 80 mm 的检验筛,这两种检验筛通常用于检验发芽大麦。孔径1. 40 mm 的圆孔筛被用来分离大米中的碎屑(小碎米).孔径 1.80 mm 的圆孔筛适用于高類。孔径4.50mm的圆孔筛用于从玉米中分离破碎粒。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO2395：1990检验筛和检验筛理—术语ISO3310-2:1990捡验筛——技术要求和检验——第2部分，冲孔金属筛面检验筛3术语和定义
ISO2395所规定的术语和定义适用于本标准。1

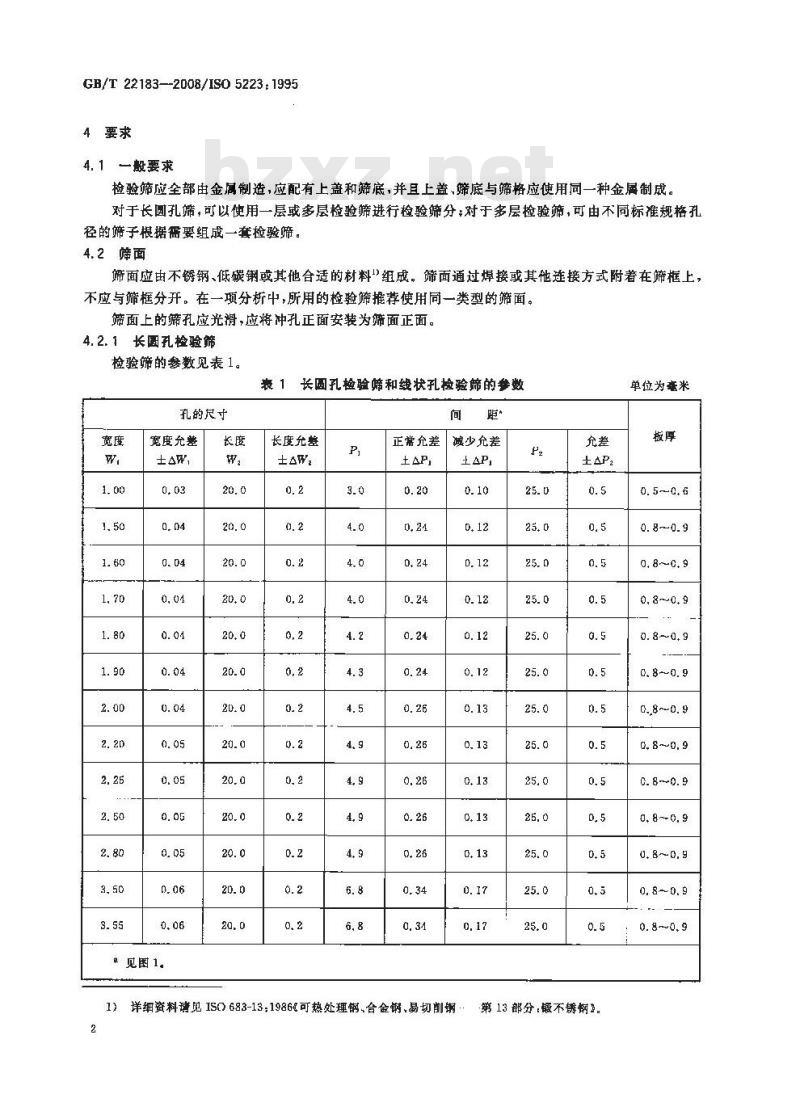

GB/T 22183—-2008/ISO5223:19954要求
4. 1一般要求
检验筛应全部由金属制造，应配有上盖和筛底，并且上盖，筛底与筛格应使用同一种金属制成。对于长圆孔筛，可以使用一层或多层检验筛进行检验筛分；对于多层检验筛，可由不同标准规格孔径的筛子根据需要组成一套检验筛。4.2筛面
筛面应由不锈钢、低碳钢或其他合适的材料\组成，筛面通过焊接或其他连接方式附着在筛框上，不应与筛框分开。在一项分析中，所用的检验筛推荐使用同一类型的筛面。筛面上的筛孔应光滑，应将冲孔正面安装为筛面正面。4.2.1长圆孔检验筛
检验筛的参数见表1。
表 1长圆孔检验筛和线状孔检验筛的参数孔的尺寸
宽度充整
电见图1.
长度允整
正常允差
减少允差
1）详细资料请见IS06名3-13：1986可热处理钢、合金钢、易切削钢2
第13部分，锻不锈树3。
单位为毫米
0, 8~0, 9
0. 8~0. 9
0.,8~0. 9
0. 8~0. 9
0. 8~0. 9
0. 8~0. 9
筛孔排列见图1。
GB/T22183--2008/IS05223:1995图1长圆孔检验筛的筛孔—线状排列在筛面与筛框的连接处不得有不完整孔。4. 2. 2圆孔检验筛
除了本标准的规定之外,圆孔按验筛应符合IS03310-2的要求，还成符合以下参数要求筛孔的标称直径(W)：l.40 mm;
一筛孔允差：士0.08 mm;
孔距(中心距)(P):标称值2. 6 tmm最大3. 0 mm;最小 2. 2 mm。或者
筛孔的标称直径（W）：1.50mm
筛孔允差：士0.14mml
孔距（中心距）（P）：标称值6.3mm最大7.2mm最小5.3mm。筛孔应如图2所示交错排列。
注：孔的中心位于等边三角形的项嫩图2
固孔检验筛的筛孔一
一交错排列
4.3筛框
4. 3. 1形状和尺寸
检验筛的筛框应为国形,内径为200 mm士1.0 tm，深度（即两个相邻筛面的距离或筛面与上盖或筛底间的距离)在25mm至 55 mm之间。筛框深度在 25 mm至 35 mm之间的检验筛通常被用作人工筛理。
GB/T 22183—2008/ISO 522319954.3.2检验筛筛框和上盖及筛底的结构检验筛筛框与其他筛框、上盖，筛底的套接应光滑，不能太松也不能太紧，安装和拆开应不费力，表面应光滑。
筛面的外应是一个向上的凸缘，以防止谷物或杂质滞留在筛面与筛框之间。4.3.3标识
检验筛的铭牌应给出以下信息：&）采用本标准：
b）规格和货号；
筛孔的尺寸；
d）对本检验筛负责的公司(制造商或供货商)的名称。标识内容字体应清晰醒目，至少高5mm，位于铭牌的左例侧。如果检验筛已经被某官方机构检验过，应在筛框（标牌或标识）上注明该机构的名称或其缩写的大写字母。
5检验报告
检验报告应记录测量得到的所有数据、检验筛的编号和其他与出具检验报告有关的信息。6验证
使用最小放大倍率为50的横截面投影仪测量筛孔。6. 1 检验筛孔尺寸
可在筛面上任选一个区域检查筛孔的尺寸。该区域由两条不同方向长度不低于10 ct的直线组戚，每个方向至少应包括五个筛孔。两条直线的夹角应为：长圆孔：90（见图3）
-圆孔：60°(见图3)。
图 3 筛孔尺寸检查
如果有一个孔超过了允差（见表1），筛子就应为不合格品。6.2检验筛孔间距
GB/T22183—2008/IS05223:1995可在6.1规定的相向条件下同时检查筛孔的间距,筛孔间距应符合表1和 4.2.2规定的尺寸要求,6.3测量筛板厚度
测量筛板的厚度，以检查其是否符合表1的娶求。5
