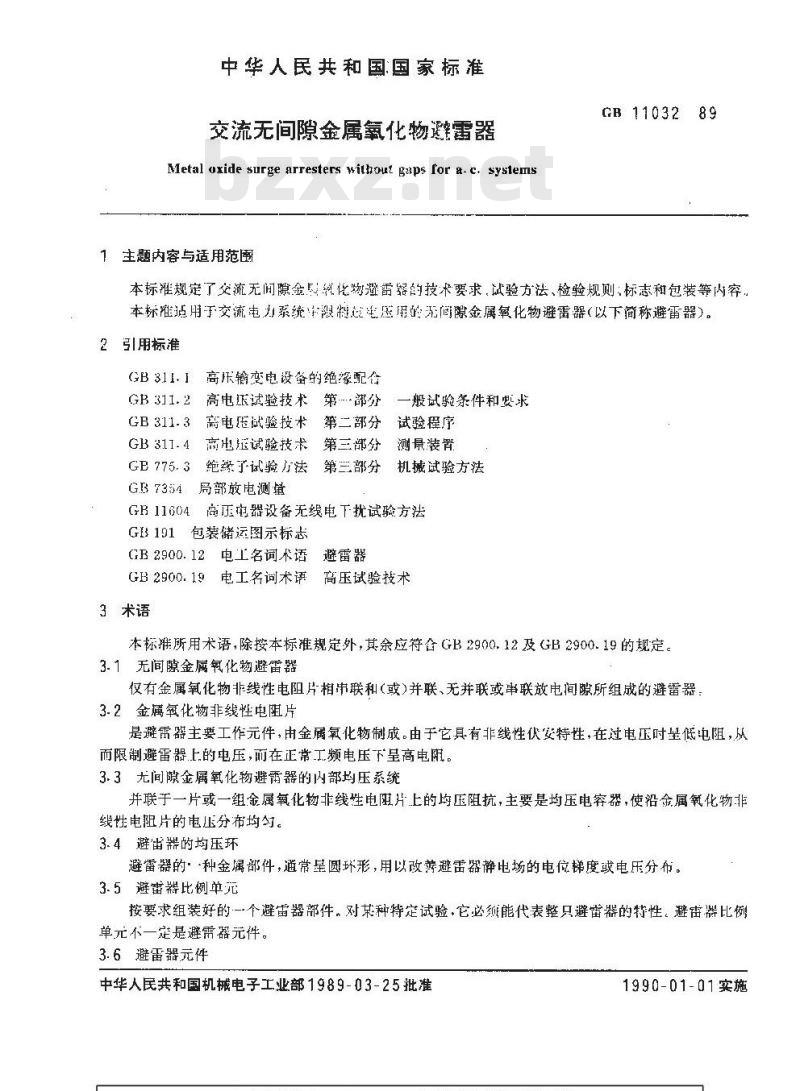

中华人民共和国国家标准
交流无间隙金属氧化物避需器
Metal oxide surge arresters without gaps for a- c. systems1主题内容与适用范围
GB 11032 89
本标准规定了交流无间隙金纯化物避雷器的技术要求，试验方法、检验规则：标志和包装等内穿。本标活用于交流电力系统车限粒芯毛压用的间隙金属氧化物避雷器（以下简称避雷器）。2引用标准
高压输变电设备的绝螺配备
高电证试验技术第部分
一般试验条件和要求
高电毛试验技术第二部分试验程序GB 311.4
GE 775. 3
GB7354
GRB 11804
高电运试验技求第三部分
测景装置
绝絲了试验方法第三部分
局部放电测
机械试验方法
高压电器设备无线电下扰试验方法包装储运图示标志
CB 2900. 12
GB 2900. 19
3术语
电工名词术语避雷器
电工名词术语
高压试验技术
本标推所用术语，除按本标准规定外，其余应符合GB2900.12及GB2900.19的规定。3.1无间隙金属氧化物避雷器
仅有金属氧化物非线性电阻片相串联和（或)并联、无并联或串联放电间隙所组成的避雷器：3-2金属氧化物非线性电阻片
是避雷器主要工作元件，由金属氧化物制成。由于它具有非线性伏安特性，在过电玉时呈低电阻，从而限制避雷器上的电压，而在正常工频电压下呈高电阻。3.3无间隙金属氧化物避雷器的内部均压系统并联于一片或一组金属氧化物非线性电阻片上的均压阻抗，主要是均压电容器，使沿金属氧化物非线性电阻片的电压分布均匀。
3.4避宙器的均压环
避雷器的·种金属部件，通常星圆环形，用以改避雷器静电场的电位梯度或电压分布。3.5避笛器比例单元
按要求组装好的一·个避雷器部件。对某种特定试验·它必须能代表整只避雷器的特性。避雷器比例单元不一定是避需器元件。
3.6避雷器元件
中华人民共和国机械电子工业部1989-03-25批准1990-01-01实施
GB 11032--89

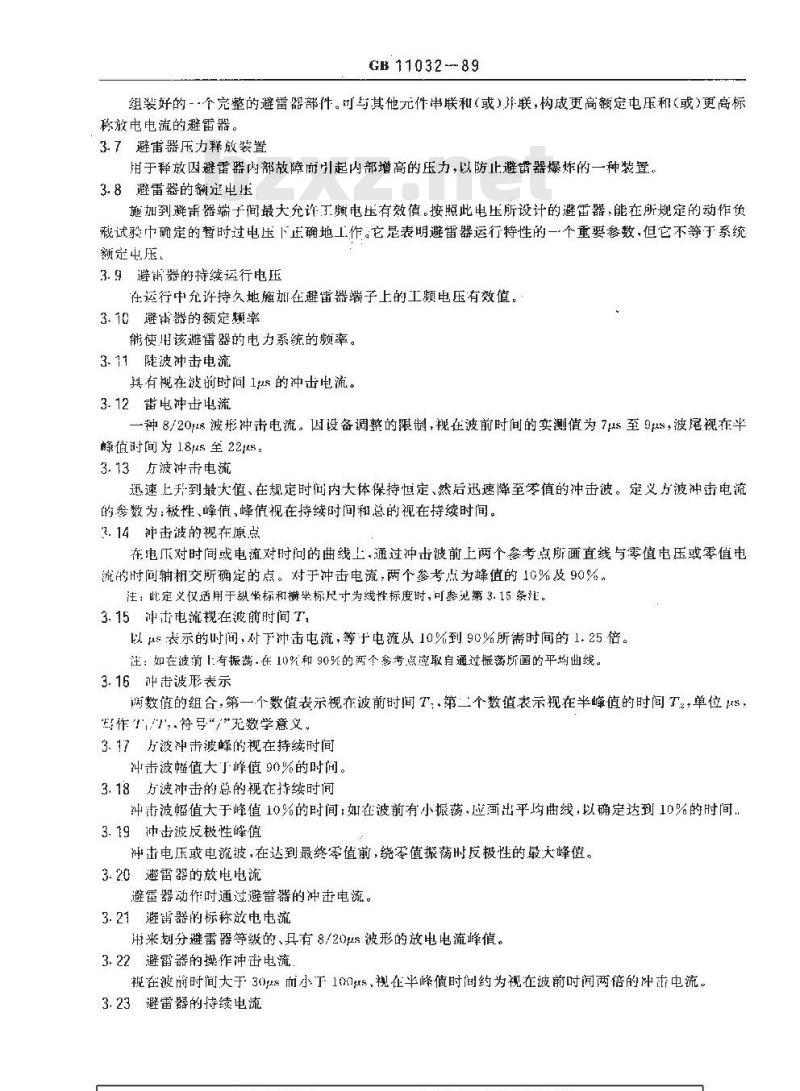

组装好的-·个完整的避蕾器部件。可与其他元件串联和（或)诈联，构成更高额定电压和（或)更高标称放电电流的避雷器。
3.7避宙器压力释放装置
于释放因避雷器内部故障而引起内部增高的压力，以防止避雷器爆炸的一种装置。3.8避雷器的额定电压
施加到避需器端于间最大允诈工频电压有效值。按照此电压所设计的避雷器，能在所规定的动作负截试验巾确定的暂时过电压下正确地工作。它是表明避雷器运行特性的一个重要参数，但它不等于系统额定出压
3.9避书器的持续运行电压
在运行中允许持久地施加在避雷器端子上的工频电压有效值。3.10避节器的额定频率
能使用该避雷器的电力系统的频率。3.11陡波冲击电流
其有视在波时间1us的冲击电流。3.12雷电冲击电流
一神8/20%波形冲击电流。因设备调整的限制，视在波前时间的实测值为7s至9比，波尾视在半峰值时间为18s至22
3.13方波冲击电流
迅速上升到最大值、在规定时间内大体保持恒定、然后迅速降至零值的冲击波。定义方波冲击电流的参数为：被性、峰值，峰值视在持续时间和总的视在持续时间。3.14冲击波的视在原点
在电下对时间或电流对时间的曲线上.通过冲击波前上两个参考点所画直线与零值电压或零值电流的时间轴相交所确定的点。对于冲击电流，两个参考点为峰值的1G%及90%。注：此定义仅适用于纵密标和横坐标尺寸为线性标度时，可参第3.15条。3.15冲壮电流规在波前时间T，
以s表示的时间，对下冲击电流，等于电流从10%到90%所需时间的1.25倍。注；如在被前1:有振满·在10%和90的两个参考点应取自通过振荡所画的平均曲线。3.16冲击被形表示
阀数值的组合：第一个数值表示视有波前时间T第二个数值表示规在半峰值的时间T，单位S作TT，符号“\无数学意义。
3、波冲击波峰蜂的视在持续时间冲击波幅值大了峰值90%的时间。3.18方波冲击的总的视在持续时间冲法波幅值大于峰值10%的时间：如在波前有小振荡，应出平均曲线，以确定达到10%的时间.3.19冲击波反极性峰值
冲击电压或电流波，在达到最终零值前，绕零值撤荡时反极性的最大峰值。3.20避雷器的放电电流
避霍器动作时通过避蕾器的冲击电流。3.21避器的标称放电电流
册来划分避雷器等级的、其有820s波形的放电电流峰值。3.22避雷器的操作冲击电流
视在波前时间大于30而小于100%，视在半峰值时间约为视在波前时间两倍的冲击电流。3.23避雷器的持续电流
..comGB 11032-- 89

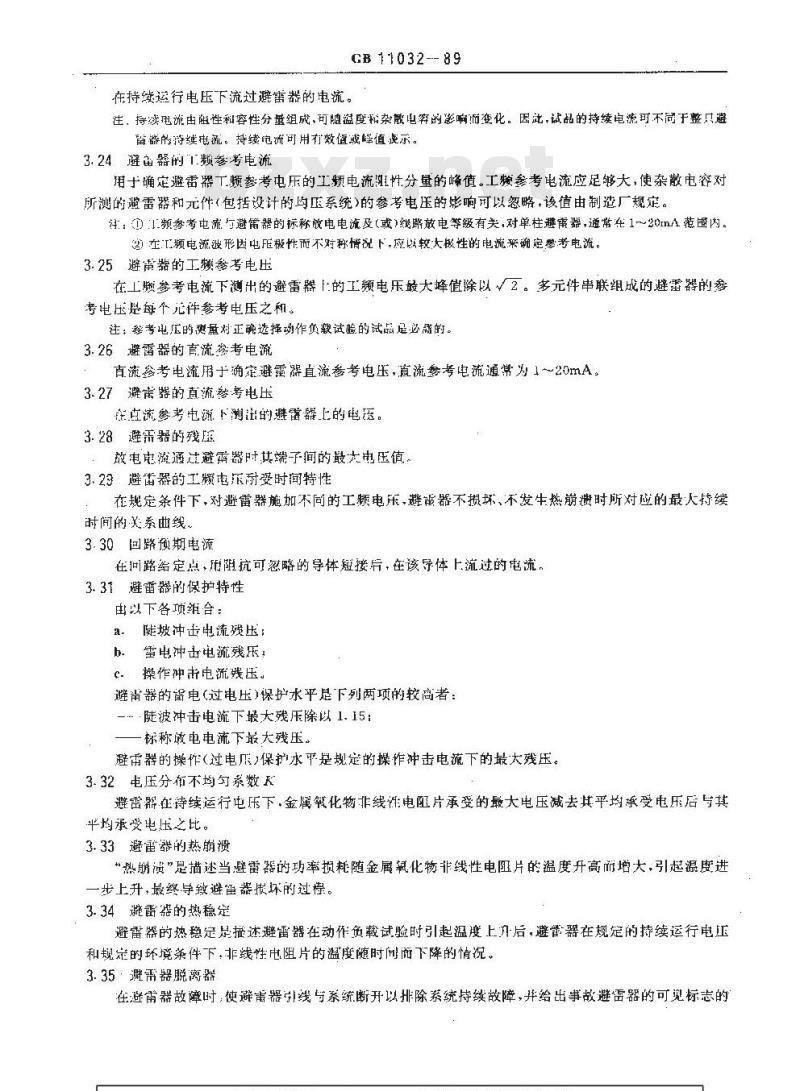

在持续运行电压下流过避雷器的电流。注，持续电流由脏性和容性分量组成，可随盘度和杂敏电穿的影响而变化。因此，试品的持续电流可不尚于整只避置器的持继电流。持续电流可用有效值或峰值更示。3.24避出器的1频参考电流
用子确定避雷器工频参考电压的工频电流阻性分量的峰值。工频参考电流应足够大，使杂散电容对所测的避雷器和元件（包括设计的均压系统>的参考电压的响可以忽略，该值由制造厂规定。料：（D)1.频参考电流与避留器的标称放电电流及（或）线勝放电等级有关，对单柱避需器，通常在1～201nA范围内。左:L频电流,波形因电压极性而不对称情况下,应以较大极性的电流采确定参考电流。避雷器的工懒参考电压
在工频参考电流下测出的避雷器上的工频电乐最大峰值除以2。多元件串联组成的避的参考电压是每个元件参考电压之和。注：参考电压的换量对正确选择动作负教试验的试品是必弱的。3.26避雷器的流参考电流
百流参考电流用于确定避需器直流参考电压，直流参考电流通常为1～20mA。3.27避電器的真流签孝电压
起点流参考电就下测出的避雷器上的电医。3.28避需器的残
放电电流通过避露器时其端子间的最大电压值。3.23避击器的工频电层耐受时间特性在规定条件下，对避雷器施加不同的工频电压，避需器不损坏，不发生热崩时所对应的最人持续时间的关系曲线，
3.30回路预期电流
在珂路给定点，开阻抗可忽略的导体短接后，在该导体上流过的电流，3.31避雷器的保护特性
由以下各项组合：
隧坡冲击电流残压：
電电冲中残压：
操作冲击电流残压。
避凿器的电(过电压)保护水平是下列两项的较商者：·陡波冲击电流下最大残压除以1.15:标称政电电流下最天残压。
避雷器的操作(过电尺)保护水乎是规定的操作冲击电流下的最大残压。3.32电压分布不均勾系数K
避雷器在持续运行电压下，金属氧化物非线性电阻片承受的最大电压减去其平均承受电压后与其平均承受电压之比。
3.33避雷器的热崩溃
“热崩溃”是描述当避雷器的功率损耗随金属氧化物非线性电阻片的温度升高前增大，引起温度进一步上升·最终导致避留器按环的过。3.34避毒器的热稳定
避雷器的热稳定是推述避雷器在动作负载试验时引起温度上月后，避置器在规定的持续运行电正和规定的环境条件下，非线性电阻片的温度随时间面下降的情况。3.35避需器脱离器
在避雷器故障时：使避雷器引线与系统断升以排除系统持续故障，并给出事故避雷器的可见标志的-种装置，
GB 11032—89

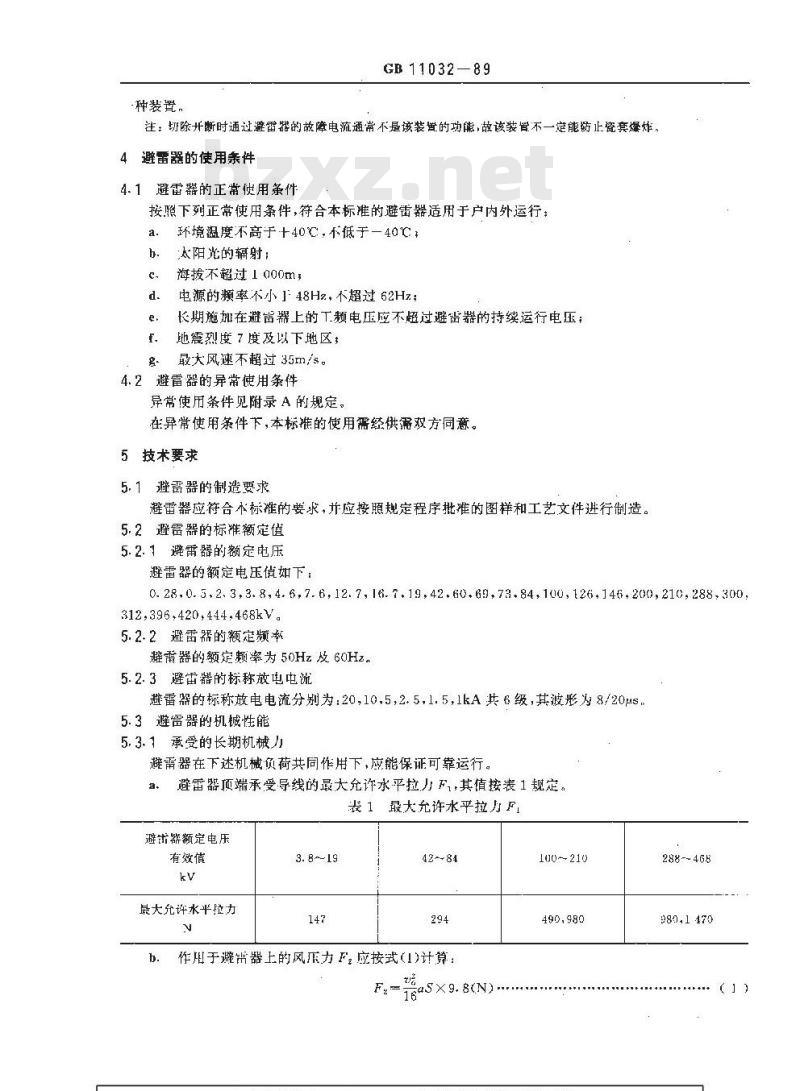

注：切除开断时通过避雷器的故障电流通常不是该装置的功能,故该装管不一定能防止瓷套爆炸，4避雷器的使用紊件
避雷群的正常使用条件
按照下列正常使用条件，符合本标准的避器适用于户内外运行：环境温度不高于十40℃，不低于一40℃，a.
太阳光的辐射；
海拔不超过1000m
电源的频率不小1:48Hz，不超过62Hz;长期施加在避背器上的工颊电压应不超过避笛器的持续运行电压；地震烈度7度及以下地区;
最大风速不超过35m/s。
4.2避雷器的异常使用条件
异常使用条件见附录 A的规定。在异常使用条件下，本标摊的使用需经供需双方同意。5技术要求
避雷器的制造要求
避雷器应符合本标推的要求，并应接照规定程序批准的图样和工艺文件进行制造。5.2避雷器的标准额定值
5.2.1避雷器的额定电压
避雷器的额定电压俏如下：
0. 28,0.5,2.3,3.8,4.6,7.6,12.7,16.7.19,42.60.69,73.84,100, 126,14,200,210,288,300,312,396,420,444.468kV.
5.2.2避雷器的额定频率
避需器的额定频率为50Hz及60Hz。5.2.3避雷器的标称放电电流
避雷解的标称放电电流分别为：20，10,5，2.5，1.5，1kA共6级，其波形为8/20us，5.3避器的机械性能
5.3.1承受的长期机械力
避雷器在下述机械负荷共同作用下，应能保证可靠运行。a.
避雷器顶端承受导线的最大允许水平拉力，其值按表1规定。表1最大允许水平拉力F1
避试额定电乐
有效值
最大允许水平拉力
42--84
作用于避器上的风示力F2应按式(!)计算：Fe
4SX9. 8(N)
u0~210
490,980
288-~468

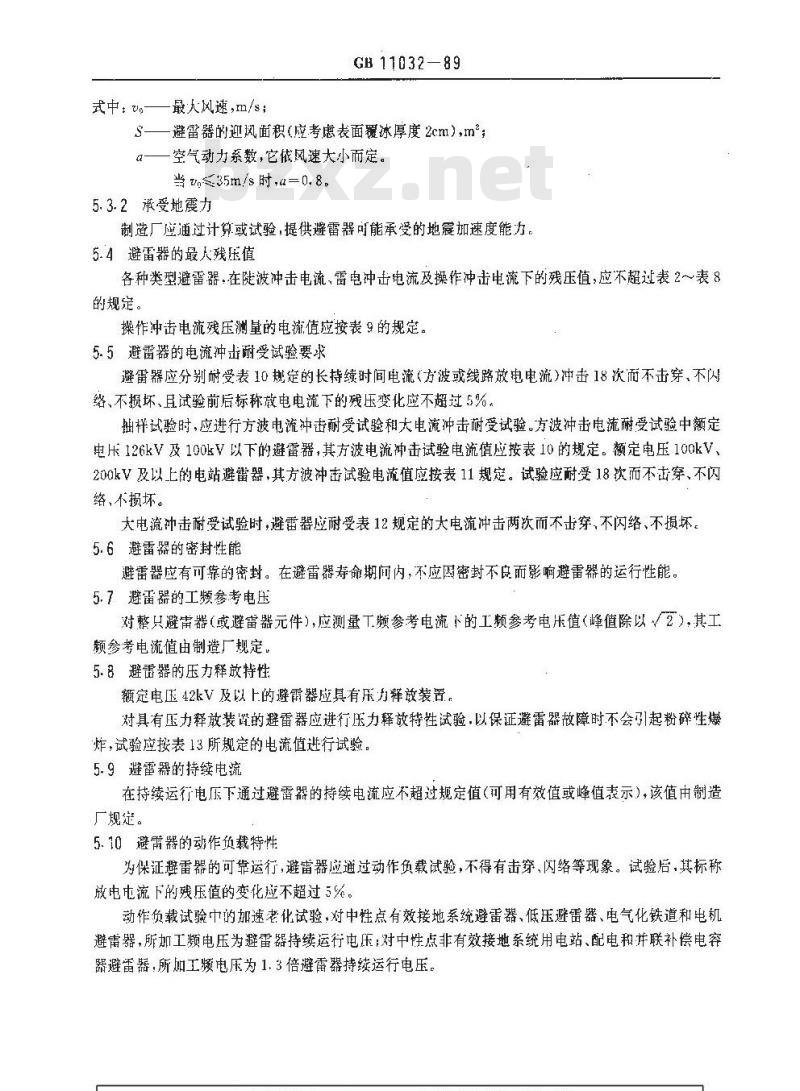

式中：Us——最大风速,m/s;
GB 11032—89
S——避雷器的迎风面积（应考虑表面覆冰厚度2cm），m；α——空气动力系数，它依风速大小而定。当 ≤35m/s时,α=0. 8,
5.3.2承受地霞力
制造厂应通过计算或试验，提供避雷器可能承受的地震加速度能方，5.4避雷器的最人残压值
各种类型避雷器，在陡波冲击电流，雷电冲击电流及操作冲击电流下的残压值，应不超过表2～表8的规定。
操作冲击电流残压测量的电值应按表9的规定。5.5避雷器的电流冲击耐受试验要求避雷器应分别耐受表10规定的长持续时间电流（方波或线路放电电流)冲击18次而不击穿，不闪络、不损坏、且试验前后标称放电电流下的残压变化应不超过5%。样试验时，应进行方波电流冲击耐受试验和大电流冲击耐受试验。方波冲击电流耐受试验中额定电压126kV及100kV以下的避雷器，其方波电流冲击试验电流值应按表10的规定。额定电压100kV、200kV及以上的电站避雷器，其方波冲击试验电流值应按表11规定。试验应耐受18次而不击穿、不闪络、不损坏。
大电流冲击耐受试验时，避雷器应耐受表12规定的大电流冲击两次而不击穿，不闪络、不损坏。5.6避雷器的密封性能
避雷器应有可靠的密封。在避雷器寿命期间内，不应国密封不良而影响避雷器的运行性能。5.7避雷器的工频参考电压
对整只避雷器（或避雷器元件），应测量工频参考电流卜的工频参考电压值（峰值除以2），其工额参考电流值由制造厂规定。
5.8避雷器的压力释放特性
额定电压42kV及以上的避需器应具有乐力释放装置，对具有压力释放装的避雷器应进行压力释放特性试验，以保证避雷器故障时不会引起粉碎性爆炸，试验应按表13所规定的电流值进行试验。5.9避雷器的持续电流
在持续运行电压下通过避雷器的持续电流应不超过规定值（可用有效值或峰值表示），该值由制造厂规定。
5.10避需器的动作负载特性
为保证避雷器的可靠运行，避雷器应通过动作负载试验，不得有击穿、闪络等现象。试验后，其标称放电流下的残压值的变化应不超过5%。动作负载试验中的加速老化试验，对中性点有效接地系统避雷器，低压避雷器、电气化铁道和电机避雷器，所加工频电压为避雷器持续运行电压；对中性点非有效接地系统用电站、配电和并联补偿电容器避雷器，所加工频电压为1.3倍避雷器持续运行电压。避雷器
额定电压
系统额
定电压
避雷器
持续递
行电压
陡波神
击电流
下残压
不大于
GB11032—89
标称放电电流20kA等缀
电站避留器
雷电冲
击电流
下残压
不大于
操作冲
击电流
下残压
不大于
直流1mA
参考电压
不小于
表2电站和配电
标称放电电流10kA等级
电站避雷器
陡被冲
击电流
下残压
不大下
雷电冲
击电流
下残压
不大于
操作冲
击电流
下残压
不大于
避笛器最大残压值
直流Itn.A
参考电压
不小于
陡被冲
击电流
下残压
不大于
GB 11032--89
标称散电电流5kA等级
电站避雷器
击电流
下残压
不大于
操作冲
击电滑
下綫压
不大于
直流 1mA
参考电压
不小于
陡波冲
击电流
下残压
不大于
配电避
雷电冲
击电流
下残压
不大于
操作神
击电流
下残斥
本大于
真流1mA
参考电压
木小于
避雷器
额楚电压
额电压
避雷器额定电压
避雷器额定电压
避雷器领定电压
避雷器
运行电压
GB 1103289
表3电机避器最人残压值
标称敏电电流2.5kA等级
发电机避击器
电动机避击器
腱波冲击雷电冲击操作冲击值流mA陡波冲击雷电冲击操作冲击值流ImA电流线国电流残压电流线压参考电E电流残压电流线压电流线压参考电店峰
不大于
不大于
不大于
不小于
不大于
电机中性点避雷器的最大残压值表4
不大于
不太于
标称改电电流1kA等级
电机獅定电压
系统额逆电压
雷电冲法电流残压
不大于
变压器中性点避雷器的最大残压值不小于，
百流 1mA 参专电正
不小于
标称放电电流1kA等级
雷电冲击电流残压
不大于
操作冲击电流残压
不大于
并联补偿电容器避雷器的最大残压值表6
系统额是电压
避雷器持续运行
立流mA
参专电压
不小子
标称电电流 5kA 等级
需电冲击电流残压探作冲出电流残压峰
不大于
不大于
T流 ImA 参考电压
不小于
避书器瓶定电压
避雷器定电压
避雷器
额定电压
系统额定电压
GB 11032---89
续表 6
避雷器持续运行
系统额定电压
额定电压
标称放电电流5kA等级
雷电冲击电流残压操作冲击电流残压峰
不大」
低压避雷器最大残压值
避雷器持续运行电压
不大下
首流1mA参考电压
不小于
标称改电电流 1. 5kA 等级
雷电击电流残压
不大于
表8电气化铁道避莆器的最人残乐避番器持续
运行电正
避雷器类别
20kA等级
10kA等级
5kA等级
2.5kA等级
1kA等级
电站避雷器
电站避霄器
并联补偿电容器避雷器
电站避雷器
电气化铁道避雷器
配电避雷器
电机避雷器
中性点避雷器
陡波冲浒
电流戏压
本大于
亢流 1mA参考电IL
不小于
标称放电电流5kA等级
雷电冲击
电流残压
不大于
避雷器操作冲击电流残压试验的电流值避雷器额定电压,kV有效值
396~468
100~-200
288~~312
396~-468
3-8~69
3.8--t3. 7
60~210
操作冲击
电流残压
不大于
有流1mA
参考电压
不小于
操作神击电流值，A峰值
20kA等级
10kA等级
5kA等级
2.5kA 等级
1.5kA 等级
1kA等级
器类别
GB 11032—89
表10避雷的电流冲击受试验要求避笛器额定电压
ky有效慎
电站避雷器
电站避雷器
电站避留器
并联补偿电
容器避雷器
电气化铁道避需器
配电避雷器
电动机避雷器
发电机避需器
低压避雷器
中性点避雷器
注：）如有更高要求时，由供莅双方协商。396~168
100,200
288-468
42 ---84
3. 8~12. 7此内容来自标准下载网
3. R--j2. 7
0. 280~b. 500
60~210
长持续时
线路放电试验
6. 6. 3条
6. 6. 3 条
6. 6. 3 条
6. 6.3条
电流冲击
20(0μs 方波电流,A峰值
表11额定电压100kV，200kV及以上的电站避雷器抽样用方波电流冲击试验电流值避
20kA等级
10kA等级
5kA 等级
20kA 等级
10kA等级
5kA等级
2.5kA等级
1. 5kA 等级
1kA等级
电站避禹器
电站避雷器
电站避雷器
额定电压.kV有效值
396--468
288~312
396--468
大电流冲击耐受试验电流值
电站避雪器
电站避雷器
电站避需器
井联补偿电容限避器
电气化铁道避柔器
配电避需器
发电机和电动机避雷器
低压避雷器
中性点避雷器
2000u8方波电流，4峰缸
被形4/10 μ,kA峰值
20%A等级
10kA等级
5kA 等级
1kA等级
GB11032-89
表 13压力释放试验的电流值
电站避葡器
电站避第器
电站游画器
并联补偿电容器避驾器
电气化铁道避雨器
中性避雷器
5.11避雷器工频电压谢受时问特性大电流压力释放
预期对称电流,kA有效值
避莆器应具有-定的工额过电压耐受能力，制造厂应提供相应的耐受特性。小电流压力辉放
电流值,A 有效值
对用于中性点有效接地系统的避ili器利电气化铁道避销器,应提供时间范围为 0. 1s～20min 工频电压耐受特性曲线。曲线出四点组成。中两点应为1：和30s，曲线上的10s耐受电压应不低于避萄器的额定电压。
对用于中性点非有效接地系统的额定电压3.8~12.7kV的电站避雷器和配电避雷器应在1.3倍额定电压下耐受 2h,在额定电压下耐受 24h。对用于中性点非有效接地系统的并联补偿电容器避雷器和额定电压42kV及其以上的电站避谐器应在 1. 2倍额定电压下耐受2h,在额定电压F耐受 24h。对用于中性点非有效接地系统的发电机避雷器和电动机避雷器，应在额定电压下耐受2h。对电机中性点避需器应在额定电压下耐受 2h 。对变压器中性点避雷器,应在额定电压下耐受 108,在 0. 8 倍额定电压下耐受 2h 。工频耐受试验中不得有击穿、闪络等现象，并应给出试验前后标称电流下的残压值。注，低压避循器不作此项试验。5.12避需器瓷套的绝缘耐受性能避莆器瓷套的绝缘耐受电压符合 GB 311. 1 中对高压电器外绝缘的规定。避雷器瓷套的最小公称爬电比距应符合以下要求：尤明显污秽地区
普通污秽地区
重污秽地区
17mm/kV
20mm/kV
25mm/kv
重污秘地区用避器应作污搬试验。对丁低压避雷器瓷套的绝缘耐受电压按表14的规定。表14低压避雷器瓷龚的绝缘耐受电压避雷器额定电
有效值
工频干醛受电压有效值不小于
避雷器的无线电牛扰电压和局部放电特性5.13
工频凝耐受电压：有效值不小于2.0
额定电压2.3kV及以上的避雷器应测定局部放电量。额定电压100kV及以上的避雷器，还应测定其无线电干扰电压。
避雷器在1.05倍持续运行电压下的无线电干扰电压应不大于2500μV。GB 11032-89
避雷器在1.05.倍持续运行电压：下的内部局部放电量应不大于50pC。5.14避需器的直流参考电压
对整只避雷器（或元件）应测当通过避雷器的直流参考电流为1mA的电压值，其值应不小表2～表8的规定。
：5.15·多杜避雷器的电流分布多柱金氧化物非线性电阻片（以下简称电阻片）并联组成的避蓄器，在标称放电电流和操作冲击电流下，每柱通过的电流值应尽可能相同，其不均匀程度出制造厂规定。5.16避雷器的耐污移性能
当避笛器使用于重污移地区时，避需器应进行污移试验，具体要求巾供需双方协商确定。5.17避雷器的脱离器性能
在脱离器试验时，无论是与避雷器联合或单独进行，均必须在动作时要有明显的开断表示，以明避需器已损坏。
5.17.1脱离器应耐受下列各项试验均不得动作：2000s方波电流耐受试验：
动作负载试验。
5.17.2脱离器应在20,200，800A（土10%)三种电流值下测量安秒动作特性。6试验方法
6.1测基装置和推确度
除本标准规定外,测量装置和准确度应符台 GB 311. 4 的要求，6.2试品
除另有规定，金部试验应在避雷器、避雷器比例单元或避雷器元件上进行，试品应是新的.清洁的、装配完整，并尽可能按实际运行情况布置。当试验在避雷器比例单元上进行时，该比例单元必须能代表整只避雷器的特性。对于线路放电试验、方波冲击耐受试验、动作负载试验和工频耐受试验，避雷器的参考电压必须选择工厂规定的最低值。批外，对多柱避雷器，必须考虑电流分布不均匀的最大值。为了达到这一要求，应满足以下规定：
a、整只避雷器的额定电压与试品的额定电压之比定义为n。试品中所用电阻片的体积尽可能不大于整只避雷器所用的电阻片中最小体积除以nb.试品的参考电压Uter应等于KUs/n，K是避雷器的参考电压最低值与其额定电压UR之比。如果所选用的试品U大于KUe/n，系数n应相应降低；注：如果U%小于KUk/n，避雷器可能吸收过多的能量，这种试品只有在制造厂同意后方能使用。c.对多柱避雷器，试品各柱间的电流分布应以电流分布试验时使用的冲击电流进行测量，每柱电流的最大值应在制造厂规定的上限值的十3%之内。6.3持续电流试验
本试验应在整只避雷器（或避雷器元件）上进行，对试品施加持续运行电压，测量通过试品的全电流和阻性电流。
如果在避雷器的元件上进行时，所施加的持续运行电压按整只避需器的额定电压与元件额定电压的比例计算。
T频电源的颜率范围为48～62Hz，电压波形应近似为正弦波，其峰值与有效值之比应等于√20.07,并满足GB311.3的规定。
试验环境温度为25士10℃。
所测得的持续屯流值应符合制造厂的规定。
