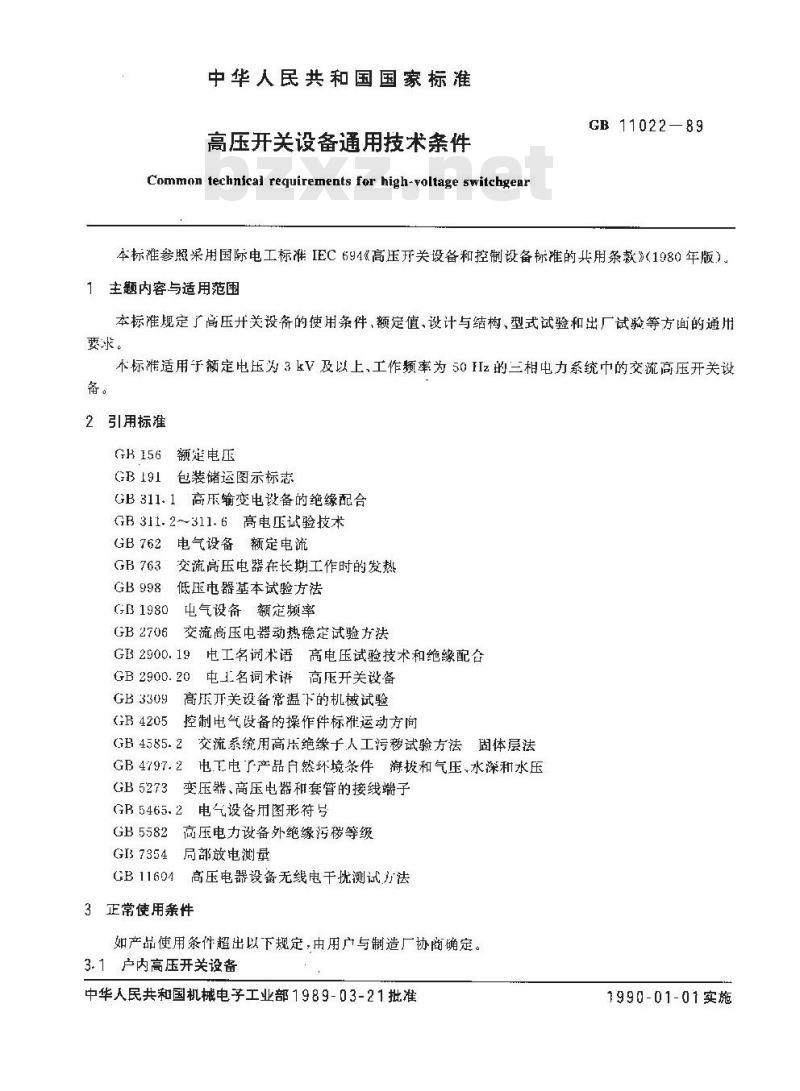

中华人民共和国国家标准
高压开关设备通用技术条件
Common technical requirements for high-voltage switchgearGB 11022-89
本标准参照采用国际电工标准IEC694《高压开关设备和控制设备标准的共用条款》（1980年版）1主题内容与适用范围
本标准规定广高压开关设备的使用条件，额定值、设计与结构、型式试验和出厂试验等方面的通用要求。
不标准适用于额定电压为3kV及以上，工作频率为50IIz的三相电力系统巾中的交流高压开关设备。
2引用标准
GB156额定电压
GB191包装储运图示标志
GB311.1高输变电设备的绝缘配合GB311.2~311.6高电压试验技术
GB762电气设备额定电流
GB 763
交流高压电器在长期工作时的发热GB998
低压电器基本试验方法
GB1980电气设备额定频率
GB2706交流高压电器动热稳定试验方法GB2900.19电工名词术语高电压试验技术和绝缘配合GB2900.20电工名词术讲高压开关设备GB 3309
高压开关设备常温下的机械试验GB4205
控制电气设备的操作件标准运动方间GB4585.2交流系统用高床绝缘子人工污秽试验方法固体层法GB4797.2电下电了产品自然坏境条件游披和气压、水深和水压GB 5273
变压器、高压电器和套管的接线端子GB5465.2电气设备用图形符号
高压电力设备外绝缘污秽等级
GB 5582
GIS7354局部放电测量
GB11604高压电器设备无线电干扰测试力法3正常使用条件
如产品使用条件超出以下规定，由用广与制造厂协商确定。3.1户内高压开关设备
中华人民共和国机械电子工业部1989-03-21批准1990-01-01实施

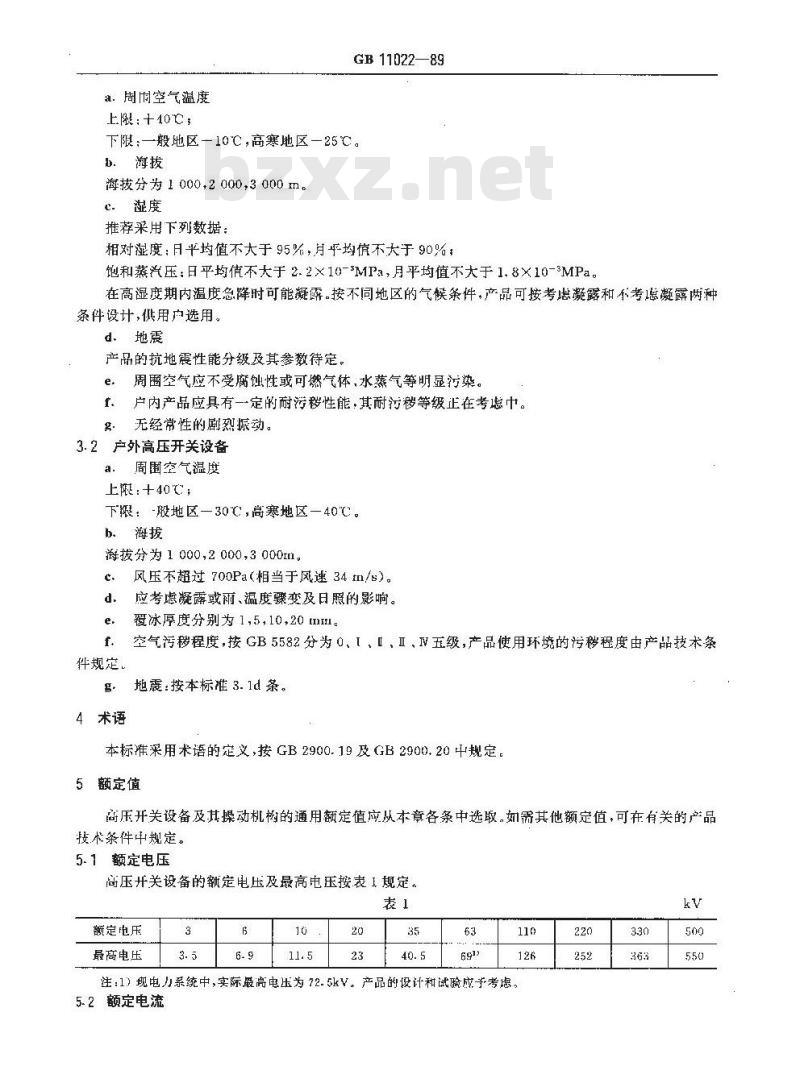

a.周闹空气温度
上;10℃
GB 11022—89
下限：—般地区—10℃,高寒地区—25℃。b．海拔
海拔分为1000，2000,3000m。
推荐采用下列数据：
相对湿度：日平均值不大于95%，月乎均不大于90%；饱和蒸汽压：日平均值不大于2.2×10-MPa，月平均值不大于1.8×10-3MPa。在高湿度期内温度急降时可能凝露。按不同地区的气候条件，产品可按考虑凝露和不考意凝露两种条件设计，供用户选用。
d、地震
产品的抗地震性能分级及其参数待定。周圈空气应不受腐蚀性或可燃气体，水蒸气等明显污染。e.
f、户内产品应具有一定的耐污移性能，其耐污秽等级正在考虑中。g：无经常性的剧烈振动。
3.2户外高压开关设备
a.周围空气温度
上限：+40℃;
下限：-般地区一30，高寒地区一40C。b.海拔
游拨分为1000,2000,3000rm。
风压不超过700Pa（相当于速34 m/s）d.
应考虑凝露或雨、温度骤变及日照的影响。覆冰厚度分别为1，5，10，20mm。空气污移程度，按GB5582分为0、I，Ⅱ，Ⅲ、IV五级，产品使用环境的污移程度由产品技术条f.
件规定
g地震：按本标准3.1d条。
4术语
本标准采用术语的定义,接GB 2900.19及GB2900.20中规定。5额定值
高压开关设备及其操动机树的通用额定值应从本章各条中选取。如需其他额定值，可在有关的产品技术条件中规定。
5.1额定电压
高压开关设备的额定电压及最高电压按表1规定。表1
额定电压
最高电压
注：1）现电力系统中，实际最高电压为72.5kV。产品的设计和试验应予考虑。5.2额定电流
GB 11022—89bzxz.net

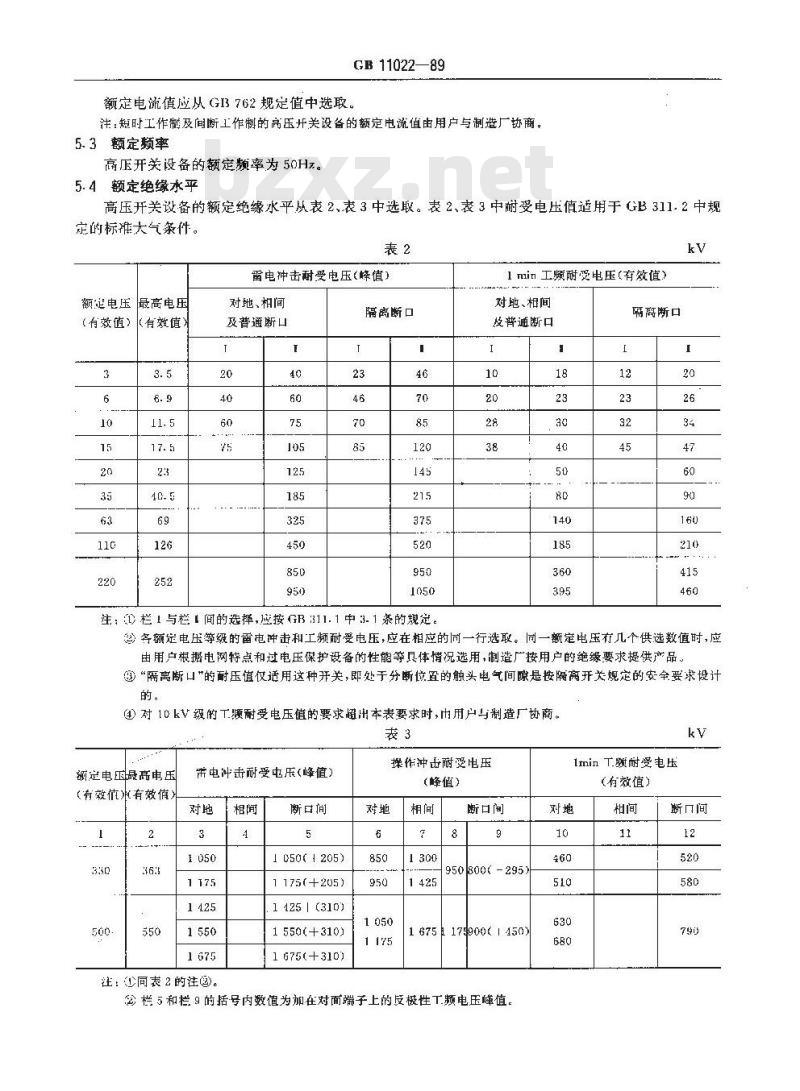

额定电流值应从I3762规定值中选联。注：短时工作制及间断工作制的高压开关设备的额定电流值由用户与制造厂协商。5.3额定频率
高压开关设备的额定频率为 50Hz。5.4额定绝缘水乎
高压开关设备的额定绝缘水平从表2、表3中选取。表2、表3中耐受电压值适用于GB311.2中规定的标推大气条件。
雷电冲击耐受电压(峰值)
额定电压
（有效值）
最高电压
（有效值）
对地、相间
及普通断口
隔离断口
注：(L) 栏 1 与栏 1 间的选择,应按 GB 311. 1 中 3. 1 条的规定。1 min工频耐受电压（有效值）
对地、相间
及普通断口
隔离断口
各额定电压等级的雷电冲击和工频耐受电压，应在相应的向一行选取。同一额定电压有几个供选数值时，应由用户根据电网特点和过电压保护设备的性能等具体情况选用，制造广接用户的绝缘要求提供产品。“隔离断口“的耐压慎适用这种开关，即处于分断垃罩的触头电气间晾是接隔离开关规定的安全要求设计的。
(④) 对 10 kV级的T耐受电压值的要求超出本表要求时,内用户与制造厂协商。表3
额定电压晟高电压
（有效值求有效值）
电冲击耐受电压(峰值)
注：同表2的注②。
断口间
105061205)
1 175(+205)
1425|(310)
1 550(+310)
1 675(+310)
操作冲击耐受电压
(峰值）
断口间
950800(-295)
1675175900(1450)
栏5和栏9的括号内数值为加在对面端子上的反极性工题电压峰值。lmin T频耐受电压
（有效值）
断口间
GB 11022—89
断口间的操作冲击耐受电压值选择栏8或栏9值，应出产品技术条件规定。()是否需对相间绝缘进行雷电冲击或工频试验，应由产品标确定，试验电压值待定。栏12值仅用于断口间的型式试验，栏10值适用于对地的型式试验和出厂试验的对地和断口间。5.5额定短时耐受（热稳定）电流额定短时耐受电流应从以下数值选取，且开关设备的额定短时耐受电流应与设备的其他短路额定值相适应，如断路器的额定短时耐受电流应等于该产品的额定短路开断电流：1.6,2.0,2.5,3.15,4.0,5.0,6.3,8,10,12.5.16,20,25,31.5,10,50,63,80,100kA.如需要小」1.6kA 或人于 100kA时,应按R10数系延伸。5.6额定短路持续时间
额定短路持续时间为2s;如需要人于2s,推荐3s.注：经用户和制造厂双方协商，也可以选用19或495.7额定峰值耐受电流
额定峰值耐受电流标准值为2.5倍额定短时耐受电流。往：根据电力系统特性，可要求峰值耐受电流值高卡2.5倍额定短时耐受电流的值,其倍数由产品技术条件规定。5.8合闸、分闸机构和辅助回路的额定电源电压合闸、分闸机构和辅助回路的电源电压，为开关设备在操作时，在其本身回路端子上测得的稳定电压，如有必要，还包括制造厂提供或要求的与这些回路申接的辅助电阻或附件，但不包括联接到电源的导线。
额定电压值从下列值中选取：
直流：(24)，48.110.220V；
交流：1002\,1273,220,380 V。注：1）尽量少用，
2）仅限十由电压互感器次级回路供电的操动机构。3）仅用于矿井下的揉动机构电源电压。5.9操作用压缩空气源的额定气压操作压缩空气源的额定气压从下列数值中选取：0.5,1.0,1.6,2.0.2.5,3.0.4.0MPa6设计与结构
6.1对高压开关设备中液体介质的有关要求当主回路不带电和接地时，应能易于将充液式开关充放液体介质。本标准 6.1.1及 6.1.2条的要求不适用于操动机构使用的油。6-1.1波面
应备有检验液面装置，即使在运行时，也应能观察到运行所允许的液面上、下限的标志。6-1.2获体的质量
充液式关设备所用的液体介质，应符合相应的标准或产品技术条件的规定。6.2对开关设备中气体介质的要求制造厂应规定开关设备所用气体的类型、数量、质量和密度，卫应给用户提供换气体和保持其要求的数基和质量所必须的指导性文件。对允入氟化硫气体的高压开关设备，新氟化硫气体应符合相应标准的规定。6.3高压开关设备的接地
各种高压开关设备的构架上应具有与规定的故障条件相适应的接地端子和接地导体，接地端子应有加于联接接地导体的螺钉，螺钉的径不小于12mm。接地端子和螺钉应有防腐蚀措施。接舶端子附近应有符合GB5465.2规定的接地符号。6.4高压并关设备的接线端学
GB 11022—89
高压开关设备接线端子的型式和尺寸应符合GB5273的规定。6.5开关设备的分、合闸指示装置高压下关设备（有明显断口者除外)或其操动机构上，应具有易于观察的、表示开关分、合位置的机械指示器。
6.6辅助设备
辅助开关及辅助回路应能承载其所控制回路的电流，该回璐的特征出用户给制造厂作出规定，当无此规定时，应能长期承载不少」10A的电流，直温升不超过规定。辅助开关应能关合，开断所控制的路的电流，当辅助开关与外部设备相连时，用户应给制造」提出详细说明。无此规定时，它们在回路时间常数不低于20m8，直流电压为220V时，至少应能关合、开断2A电流。
与主触头联动的辅助开关,均应能可靠地从两个方向驱动。装在开关设备构架上的辅助开关，虚有适当的防护，以防止来自主回路意外爆弧的损害。于户外辅助回路端了利辅助开关的绝缘，应具有合适的不漏电和防潮性能。除产品标准另有规定外，操动机构和辅助设备应该用接地金属隔板与主问路隔开。除仪用互感器，脱扣线圈和辅助触头等接线端子上的短联线外，辅助间路的接线也要用接地金属隔板（例如管了)或用绝缘隔板（例如管子)间主向路隔开。设备运行时，需考虑到易于接近辅助回路的低压熔断器、接线端子和辅助电器，而不受到高压导体的危及。
6.7分闸操作
分闸机构在下列动力源电压或气压范围内开关设备应可靠分闸。在规定的上限时，应能空载分闸而不产生影响正常工作的机械损伤，脱扣器的操作按本标准6.9条规定。a：以电动机或压缩空气为分闸动力源时，动力源在85必～110为额定电压（本标准5.8条）或额定气压（本标唯5.9条）范用内。b。液压操动机构的压力范围，由产品技术条件规定。注：1山1部液压源充压的液压操动机构，按本标准6.8.2.1条规定。6.8合闸操作
6.8.1动力合闸
用外部能源的动力合闸的开关设备，当合闸机构（“合闸机构”包括了一起提供的中间控制继电器和接触器)的动力源的电压压力处丁表4规定的下限时，应能关合其额定短路关合电流。在规定的上限时，它应能空载合闻而不产生影响正常工作的机械摄伤。如果制造厂规定了最大关合时问，则不得超过。表4
85%～110%额定也压
85%~-110%额定电压
85%~-110%额定气压
注：对断路器,其额定短路关合电流小于 50kA时,直流动力电源电压的范围为 80%-110%。6.8.2贮能合闸
当贮能合闻的开美设备按本标准6.8.2.16.8.2.2或6.8.2.4条规定此能时，应能关合其额定短路关合电流。在空载合闸时，不得产生影响正常工作的机械损伤，如制造厂规定广最大关合时间，则不得超过。
6.8.2.1些气简或液体蓄压器中的能量贮存GB 11022—89
2、当贮气筒或液体蓄压器是由外部气压和液压源充压时，除制造厂另有规定外，花操作压力在额定压力的85%~～110%范围内,应能满足本标准 6.8.2条要求。如贮气筒也作为灭弧用气源，则该压力极限不适用。b．与开关或操动机构装在一起的压缩机或泵，制造厂应说明操作压力的极限。6.8.2.2弹簧（或重锤)已完成贮能动作时，应满足本标准6.8.2条要求，除非所贮能量足以可靠完成合闸操作，动触头不得从分闸位置运动。6.8.2.3人力能
如弹簧（或重锤)是用于力贮能时，对于柄的运动方向，除很明显的情况外，都应予以标明。除了“人力贮能合闸操作”之外，在开关上应装设弹簧（或重锤)已贮能的指示器，6.8.2.4电动机贮能
用来使弹簧（或重锤）贮能的或驱动压缩机或泵的电动机及其电气操作辅助设备，在电源电压为额定值的85%～110%范围内和额定电源频率（如为交流)时，应能满意操作。注；对电动机，上述规定并不意味要采用非标准的电动机，而延指选择在此电压范围内能提供所需力矩的电动机。电动机的额定电压可不与合闸机构的额定电源电压致。6.9脱扣器的操作
6.9.1并联合闸脱扣器应能在其85%～110%额定电压(交流)或85%～110额定电压（直流)范围内止确动作。
6.9.2并联分闸脱扣器
在高压开关设备规是的各种开断电流条下，分闸机树在额定电源电压的65%～120%时，应正确脱。
当电源电压等于或小于额定值的30%时，不应脱扣。当装有多个分别作用的脱扣器时，任一个脱扣器的缺陷皆不应影响其他脱扣器的功能。6.9.3欠压脱抑器
当欠压脱扣器的端电压下降（即使缓慢的下降）到其额定电压的35%以下时·铁芯应可靠释放并使开关分闸当欠压脱扣器端电压大于额定电压的65%时，不得使开关分闸。当久压脱抑器端电压等于或大于·85%额定电压时，开关应能叫靠合，其端电压低于35%额定电压时，开关应不能合闸，
6.10低气压和高气压闭锁装置
当装有抵气压或高气压闭锁装置时，它们应按本标准6.8.2.1条及有关标准的要求，在制造厂注明的气正极限范围内动作。
6.11高压开关设备操动机构用操作工具的运动方向操动机构用操作工具运动方间应有明显标志，推荐运动方问采用表5规定。丧5
操动下具名称
手树、手轮或单，双臂杠杆
于或杠杆
两个上下排刻的接钮
两个水平排列的按钮或拉线
运动方式
线性运动垂止方向
接、拉
注：(）运动方向应由函对操动机构的运行人员方位确定，②表5以外的情混·按GB4205规定。6.12防护等级
动方向，操动工具的相互位置
合闸时
顺时针
向上*
分闸时
逆时针
向下*
GB11022-89
高压开关设备，操动机构和辅助回路要求防护时，其防护等级由产品标准确定，防护等级按本标推表6选职，
对防止人体触及带电部分和运动部件的防护等级，用表6规定的符号（由特征字母和特征数字纽成）表示，
特征数字表示了设备的外壳对人体和内部设备所提供的防护等级。表6给出了在每一防护等级下，被外壳“阻挡\的物体的详细说明。阻挡的意义是：人体的一部分或人手握着的物体不能进入外壳内，倘若进入，也能与带电部分保持足够的绝缘距离，并且不触及运动的部件。表6
挡直径大于12mm的周休，手指或长度不超过80mm的类似物阻挡直径或厚度大于2.5mm的工真、导战等及直径超过2.5mm的其他物体阻挡直径或厚度大于1. 0mm的导线，带或直径超过1. 0mm的其他物体防尘（指防止影响设备安全运行的大量尘埃进入，但不能完全防止灰尘进人）对户外使用条件具有适当防护性能的设备，应紧接在IP之后加字母W表示。6.13铭牌
高压开关设备及其操动机构应装设标有按相应标准规定的必要数据的铭牌。对户外开关设备，铭牌应耐风雨、腐蚀。如开关设备由凡个独立的极组成，卿每极都应有一个铭牌。如π关与操动机构整装在·～起，可只有-一个组合铭牌。如机构是可以移动的·则应有单独的铭牌。7型式试验
型式试验是验证开关设备及其操动机构的性能是否符合相应标准的试验。受试开关设备和开关设备的有关要求应与产品技术文件和图样相符。各开关设备的一般型式试验项目可以从以下选取，如需行其他型式试验，应在有关的标推巾规定。
绝缘试验：包括雷电和操作冲击试验、工频耐压试验、人工污移试验、局部放电试验、操动机构和辅助回路的工频耐压试验：
无线电干扰试验；
温升试验；
主回路电阻测量；
机械试验；
短吋耐受（热稳定）电流和峰值耐受（动稳定）电流试验地震试验：
防护等级的检验，
于述试验，原则上应在装配完整的开关设备（充以规定压力、规定类型和数量的液体和气体）及其操动机构和辅助设备上进行。如受条件限制，可接相应标准规定进行等价试验。所有型式试验结果应记入型式试验报告，报告应包括足够证明试品符合相应标准的资料。型式试验报告巾应包括开关或开关作为其组成部分的封闭开关设备的一般资料。型式试验报告还应记录试验时所配操动机构的有关资料。7.1绝缘试验
7.1，1试验时的周围大气条件
GB 11022—89
耐压试验时所加电压应接GB311.2中第3章规定进行大气因数校正。对湿试验和人工污试验，不使用湿度校正因数。对主要考虑大气外绝缘的高压开关设备，应使用大气校正因数K。对既有内绝缘又有外部绝缘的高压开关设备，如果K在0.95～1.05之间，应使用校正因数。然而，为了避免内部绝缘受到过电压，如已确定外绝缘性能可靠时，可不用校正因数，在校正因数超出这个范围时，由制造广与用广协商。
对内绝缘不受大气条件影响的高压开关设备，内绝缘试验时不使用校正因数。7.1.2湿试验
广外开关设备进行试验时，试验方法按GB311.2规定。7.1.3试品条件
试品应按运行情况装配完整，试品绝缘件表面应清洁，除仅因系统保护所需的孤角或保护环可暂拆除或如人间隙外，所有影响电场的附件皆应装上。试品的可调极间间隙及对地安装高度应按制造厂规定的最小值，当极间最小绝缘距离足以保证相间不发生闪络，则绝缘试验可只在单极上进行。采用压缩气体作为绝缘的开关设备，其绝缘试验应在制造厂规定的、相当于20℃时的最小密度下进行。试验报告中应写明实际试验时的温度与气压。7.1.4试验电压的随加部位（参见图1)AC
合阀胃
oafobfo
分阐价黄
图1三機开关的联结图
A,B.C.a.b,c开关设酱的端子;F开关设备的底座a.
冲击和工频试验(断口耐压时，一端接地)按表7施加电瓜。表？
试验序号
断路器状态
电施加子
接地于
BCabeF
ACabcF
ABa beF
ARCLeF
ABCacF
ABCabF
注：()当加在开关断口上的试验电压商于对地试验电压时，除与加压端子对面的端子接地外，可对底座及其他端了h,
适当绝缘：
GB 11022—89
②如果边极的布置对中极及底座是对称的，可省略序号3、69试验。如果每极的各端子对底座是划称的，则可省略序号7、8、9试验。
工频电压试验(断口耐压时用两个工频电源施加在两个相对端子上)按表8施加电压。表8
试验序号
开关状态
电压施加于
注：①如巢两边极的布置相对于底座是对称的,则可省略序号 3和6试验。接地于
②当断口耐压时，应在两端施以反相电压，且每端加压值不得高于额是对地耐受电压的2/3,经制造厂同意也可接表7序号4至9的一端如压方式进行c，330～500kV级冲击耐压试验（断口两端施加电压）接表9施加电压。裘9
试验序号
开关状态
答，间
电压施加下
接地}
注：为防止两个电压回路间中穿糖合引起冲击中乐对工频波的影响，可采取在工频侧端子对地间并联适当的申容或提高工频电压源电压的方法，使对应于冲击电压蜂值时的实际上频电压瞬时值不低于表3的规定值，如采用提高下频电源电压的方法，当雷电冲击压时，下频电压蜂值不得太于最高相电压峰值，操作冲击耐压时，工频电源电压峰值不得大于1.2倍最商相电压峰值，(②经制造！同意，断口谢压可改用两组试验代整，即在每端上依欧加以数值等于轰3中规定的断口间冲击电压与工频电压之和的冲击电压，对面端子接地,其他端子及底座绝缘，此外，还应在每端子上依次仪加以表3中规定的对地冲击耐压，其余端子及底座接地。③若两边极对中间极及底座是对称的，试验序号3、6、9试验可省略，若每极的于相对底座是对称的，则序号7、8、9试验可省略。
7.1.5试验电压值
工频和冲击耐压试验电压值按表2、表3规定。7.1.6电和操作冲击电压试验
雷电冲击试验，不论户内或户外产品均只作干试验。试验按GB 311. 1 巾4.5条规定的15次冲击耐GB11022—89
压试验，并按GB 311.3规定的标准雷电冲击波进行正、负极性试验。330kV及以上的开关设备，放承受操作冲击耐压试验。试验接G3311.3中规定的250/2500标冲击波，采用正负极性分别进行，只对户外产品进行试验，对每一个试验条件和每种极性，在15次冲击试验中，如果在自恢复绝缘上破坏性放电次数不超过2次和在非自恢复绝缘上不发生破坏性放电，则认为试验通过如果证明某种极性较严，允诈只进行该极性下的试验。经制造厂和用户协商,也可用GB 311.1中 4. 6 条规定的惯用冲击压试验代替15 次冲击耐斥试验。
在进行雷电和操作冲击试验时，两次加压时间间隔一般不少于1min，如果绝缘内有密封气腔，则时间间隔不少于 2 min。
7. 1. 7 工频耐压试验
7.1. 7. 1 1 min.赖耐压应接GB311.1中4. 7 条及GB 311.2 中第 3 章规定进行对330kV以下的开关设备，应进行干试验，外产品还应进行湿试验。对330kV及以上的开关设备，户内和户外产品仅在T条件下进行试验。7.1.7.2如果高压开关设备的绝缘卡要是由固体有机材料制成，则需进行5 min工频电压试验。注：如这些绝缘材料是在额定电压下长期工作,若绝缘件在总装前已进行过 5 min工赖电压试验，刀关设备可只作 Imin 的工频电压试验。
7.1. 8人T污秽试验
人工污移试验仅对户外产品进行。除产品另有规定外，试验可在合闸位置的单极产品上进行，对接地开关，只在分闸位置上进行试验。此项试验为应用户要求进行的项目，试验方法按（G134585.2进行。7.1.9局部放电试验
周部放电试验应按CB 7354进行。是否进行此项试验，由产品标准规定。7.1.10操动机构和辅助回路的工频耐斥试验开关设备的操动机构和辅助回路应承受2000V，lminT频电压耐受试验，加!!压部位为：a，辅动回路导电体和底座间：
h、如可能，电压加至每一部分指正常工作时相五绝缘的部分)之问。试验时，--部分加压，其余部分联结一越并接底座。
辅助回路或操动机构中，电动机和其他装置的试验电压应与这些可路的试验电压相同，如这些装置已按各白标准通过试验，可以免试。江，辅助回路中的电子元件，可按供需效方协设进行试验。操动机构的各类线圈（电动机绕组和接触器线医除外.电流线阖由产品技术条件规定）的匝间绝缘，应能承受表10所规定的交流试验电压1min，试验降用提高频率的力法将电压施加于线阅端子上，或在被试验线圈中感应以工题电压,但必须保证线圈温升不超过表11规定的数值
线圈种类
交流试验电压
7.2无线电干扰
直流线阁
2. 5倍额定电压
交流线圈
3.5倍额定电玉
无线电-干扰试验仅对110kV及以上产品且产品标准有规定时，方进行此试验。试验电压按下述规定施加：
、合闸位肾时，在接线端子和接地底座之间：h．分闸位置时，在一个接线端子和与底座相联的其他接线端子之问，如开关不对称，联接应倒换位置。
GB 11022—B9
箱（罐）、底座和其他正常接地的部件均应该接地。应避免靠近开关设备、试验和测量回路的接地或不接地物体对测量的影响。
开关设备应是十燥洁净的，试品应在接近室温下进行试验。本试验前2h内，应不承受其他绝缘试验。
因为无线电干忧电平可能受绝缘子表面积尘的影响，测量前可用干布把绝缘子表面擦十净。试验时应记录环境大气条件。巾\尚无适用}无线电千扰的校正因数，但已知试验对高相对湿度敏感，故试验时相对湿度不宜超过 80%。
试验方法和测量回路按GB11604。试验程序按下列规定：把1.1U//3电压加到开关设备上，至少保持5min。然后，以约为0.IU.//3的级差，逐步将电压降到0.3Um/／3，再升到初始值，最后降至0.3Um//3。在每一步应进行一次无线电干扰测量，并应记录在最后一轮降压过程中无线电干扰电平对外施电压的关系曲线。该曲线就是开关设备的无线电干扰特性曲线。如果在1.1U//3时的无线电干扰电平不超过2500uV，且晴天夜晚无明显电举，则认为试品通过试验。
注：。为设备最高电压。
7. 3温升试验
温升试验按 GB 763 的规定进行。7.3.1主回路的温升试验
如有不同或超出CB763的要求，由产品标推规定。7.3.2操动机构和辅助回路的温升试验试验时，应以规定的电流（交流或直流)进行。对交流电源其频率偏差在十2%和一5%之间。注：如受试验条件限制，充许频率有较大偏差，但应对试验等价性进行评价。试验应在额定电源电压或额定电流下进行。交流电源电压应正弦波。7.3.2.1操动机构和辅助路长期载流的元件及附加设备（加热器除外)在下列情况下，按GB763规定进行试验。
a，电磁铁和欠压脱扣器的线圈电压为最高电压时；b。由电流互感器供电的过流脱扣线圈通过110%额定电流时。7. 3.2.2对只在操作时才通电的回路,按下述规定进行试验，其允诈温升按表11规定。a当开关操作结束时，若具有能自动切换回路的装置，则在额定电压下连续操作10次，每次操作的时间间隔为23（受贮能时间限制者,则按可能的最短时间）。当开关操作结束时不具自动切换回路的装置，则在额定电压下通电10次，每次通电时间为h.
1\，两次通电间的时间间隙为2s。在此之后，待被试向路冷却后再进行一次通电为15的附加试验。表11
元件名称及其绝缘等级
电磁铁的线围其绝缘为：Y级
短期工作允许温升
7.3.3对温升试验的儿项规定
GB 11022--89
续表11
元件名称及其绝缘等级
C级绝缘制件
联锁触头和端钮的接触部分
电动机缆组
短期工作允许温升
按有关标准
规定温升极限的开关设备各部件的温升，均不应超过GB763的规定；否则判为温升试验不合格。当各弧触头都是裸铜触且同主触头分开血并联时，各主触头的温升均不应超过GB763的规定，而孤触头的温升以不损坏周围部件和弧触头的性为限。如对孤触头通过的电流是否小于主触头有坏疑，则将弧触头在电气上绝缘后进行第二次温升试验，主触头的温升不应超过GB763的规定。如果开关设备是装配于按特殊标准制造的设备（如整流器、电动机、低压开关设备等），则这种开关设备的温升按相应标推的规定。7.4主回路电阻的测量
主回骼电阻的测量按GB763的规定。7.5短时耐受电流和峰值耐受电流试验试验按GB 2706 规定进行。
7.6地囊试验
220kV及以上产品应进行地震试验。当进行试验时，基本参数按本标准3.1d条规定，具体试验方法由制造厂与试验单位商定。
对额定电压为110kV及以下的产品，一般可不进行地震试验，若用广要求，制造厂应提供产品抗震设计资料或进行试验。
7.7防护等级的检验
用表12规定的工具进行检验。
对IP2X：虹2+0\mm的球体不能通过外壳或隔板上的开孔，用标准金属试指检验时·应满足本条ab两项的要求。
对IP3X：$2.5+.\mm的直钢丝不能通过外壳或隔板上的开孔，用$2.5=0.c5mm的直钢丝检验时，应满足本条a、b两项的要求.
对IP4X：$1+9smm的直钢丝不能通过外壳或隔板上的开孔，用1-0.αmm的直钢丝检验时，应满足本条a、b两项的要求。
当工具能够插入时，应满足：
a不能因检验工具插入·使得带电部分介电强度降至额定绝缘水平以下；h.不能触及外壳内的运动部分。仅当有疑问时才按本条进行检验。表12
防炉等级
检验工具
标准金属试指（见图2)及12+\mm的刚性球体2.5+3\mm和42.5-.0.0smm有足够测性的直钢丝1+g\和1-引.c5mm有足够刚性的直钢丝
