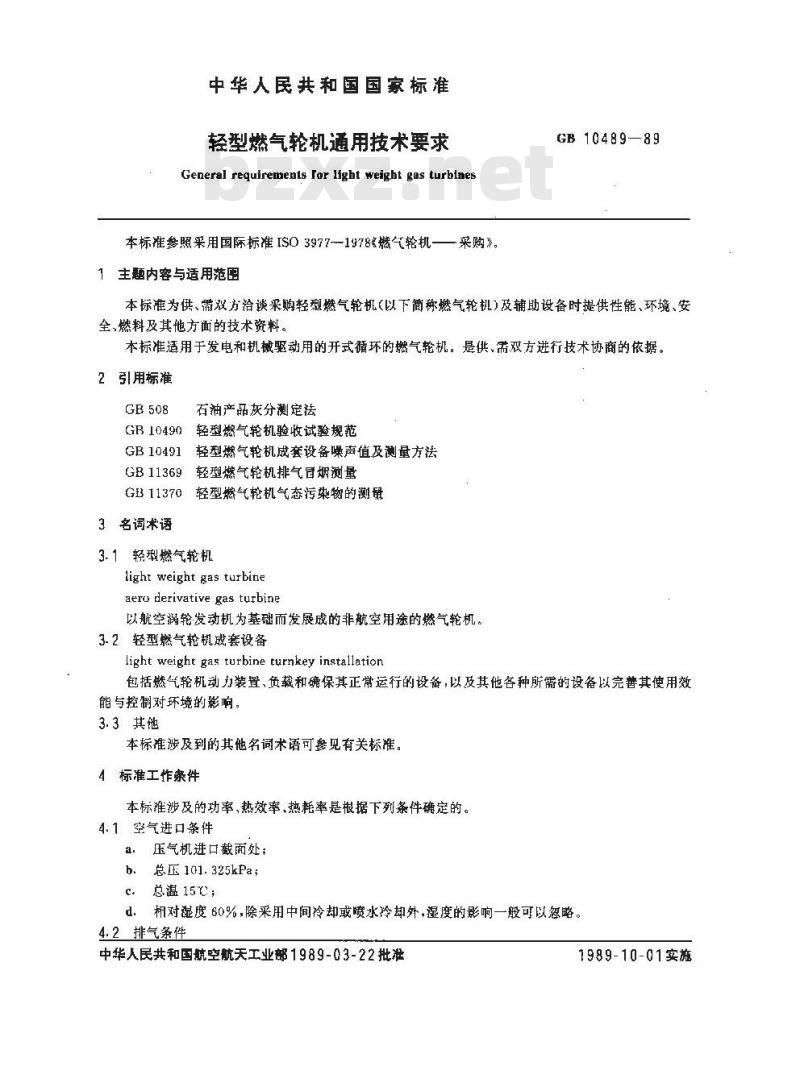

【国家标准(GB)】 轻型燃汽轮机通用技术条件

中华人民共和国国家标准
轻型燃气轮机通用技术要求
General requiremenis Far light weight gas turbines本标准参照采用国际标准IS03977--1978燃气轮机——采购》1主题内容与适用范围
GB 10489—89
本标准为供、需双方洽谈采购轻型燃气轮机（以下简称燃气轮机）)及辅助设备时提供性能、环境、安全,燃料及其他方面的技术资料。本标准适用于发电和机械驱动用的开式循环的燃气轮机。是供、需双方进行技术协商的依据。2引用标准
GB 508
石油产品灰分测定法
GB 10490
轻型燃气轮机验收试验规范
轻型燃气轮机成套设备噪声值及测量方法GB 10491
GB11369
轻型燃气轮机排气冒烟测量
GB11370轻型燃气轮机气态污染物的测量3名词术语
3.1轻型燃气轮机
light weight gas turbite
aeru derivative gas turbine
以航空涡轮发动机为基础而发展成的非航空用途的燃气轮机。3-2轻型燃气轮机成套设备
light weight gas turbine turnkey installation包括燃气轮机动力装置、负裁和确保其正常运行的设备，以及其他各种所需的设备以完善其使用效能与控制对环境的影响。
3.3其他
本标准涉及到的其他名词术语可参见有关标准。4标准工作案件
本标准涉及的功率、热效率，热耗率是根据下列条件确定的。4.1 空气进口条件
压气机进口截面处；
b.总压 101. 325kPa;
c.总温15℃；
d．相对湿度60%，除采用中间冷却或喷水冷却外，湿度的影响一般可以葱略。4.2排气条件
中华人民共和国航空航天工业部1989-03-22批准1989-10-01实施
GB 10489-89

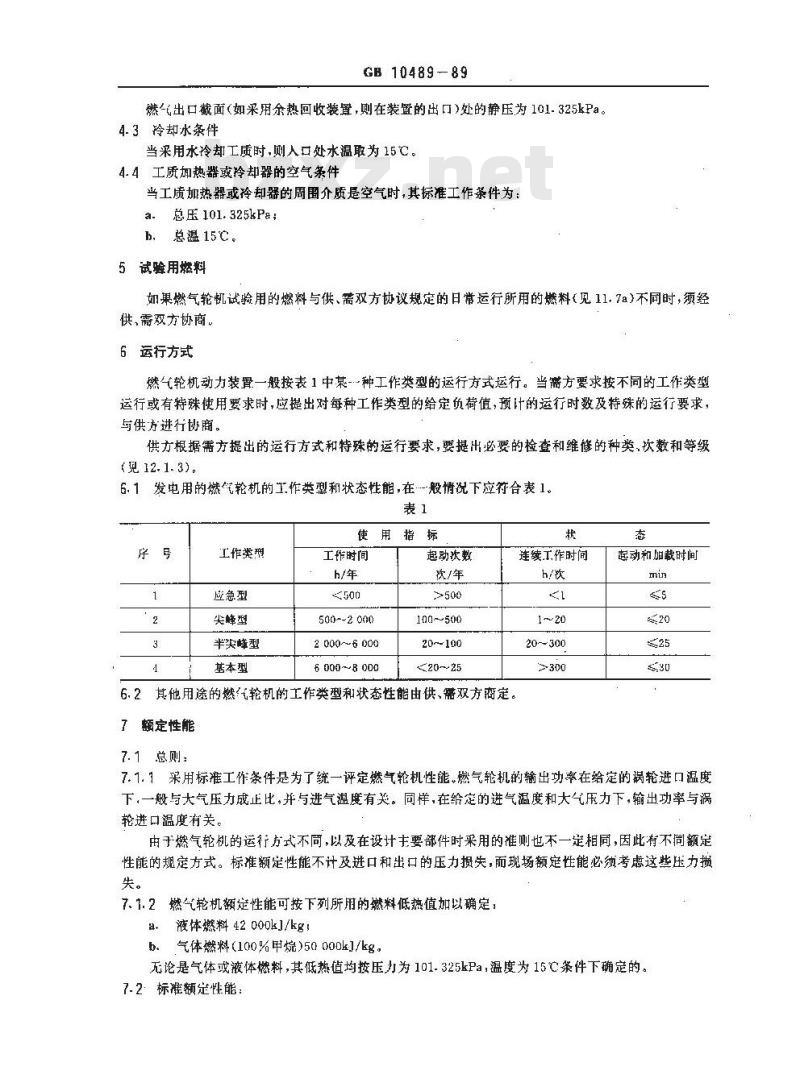

燃出口截面（如采用余热回收装置，则在装置的出口)处的静压为101.325kPa。4.3冷却水条件
当采用水冷却工质时,则人口处水温取为15℃。4.4工质加热器或冷却器的空气条件当工质加热器或冷却器的周围介质是空气时，其标准工作条件为：总压101.325kPa；
b. 总温15℃。
5试验用燃料
如果燃气轮机试验用的燃料与供、需双方协议规定的日常运行所用的燃料（见11.7a）不同时，须经供,需双方协商。
6运行方式
燃气轮机动力装置一般按表1中某种工作类型的运行方式运行。当需方要求按不同的工作类型运行或有特殊使用要求时，应提出对每种工作类型的给定负荷值，预计的运行时数及特殊的运行要求，与供方进行协商。
供方根据需方提出的运行方式和特殊的运行要求，要提出必要的检查和维修的种类，次数和等级(现 12. 1. 3)。
6.1发电用的燃气轮机的工作类型和状态性能，在般情况下应符合表1。表1
工作类型
应急型
尖峰型
半尖峰型
基本型
使用指标
工作时间
500--2 000
2 000~6 000
6 000~8 000
起动次数
次/年
100~500
20~100
6.2其他用途的燃气轮机的工作类型和状态性能由供、需双方商定。7额定性能
7.1总则：
连续工作时间
20~300
起动和加载时间
7.1.1采用标准工作条件是为了统一评定燃气轮机性能。燃气轮机的输出功率在给定的涡轮进口温度下，一般与大气压力成正比,并与进气温度有关。同样,在给定的进气温度和大气压力下，输出功率与涡轮进口温度有关。
由于燃气轮机的运行方式不同，以及在设计主要部件时采用的准则也不一定相同，因此有不同额定性能的规定方式。标准额定性能不计及进口和出口的压力损失，而现场额定性能必须考虑这些压力损失。
7.1.2燃气轮机额定性能可按下列所用的燃料低热值加以确定：a+液体燃料42000kJ/kg
b：气体燃料（100%甲烷)50000kj/kg。无论是气体或液体燃料，其低热值均按压力为101-325kPa，温度为15℃条件下确定的。7-2标准额定性能：
GB 10489-89
7.2.1供方应提供按表1规定的尖蜂型和基本型的额定功率，并提供相应的检查和维修的工作内容。7.2.2当运行时的大气条件偏离标准工作条件时，燃气轮机的额定功率按供方提供的规定技术文件进行验收。
7.2.3燃气轮机（燃气发生器）在翻修间隔期内的后期，由于进、排气阻力增加和各有关部件效率的降低，性能允许下降，但不得超过合同规定值。7.3现场额定性能：
燃气轮机的现场额定性规定如下：发电装置：在发电机输出端测出的电功率并按GB10490规定的辅机功率进行修正后的发电净功率。
h。机械驱动装置：对于不是直接由燃气轮机驱动的所有机功率进行修正后的轴净功率，应符合GB10490的规定。
现场额定功率都应根据指定的现场条件（大气压力、温度、进、排气损失等）及准备投入使用的运行方式而定。抵温条件下的额定功率不应超过极限功率。7.4燃气轮机动力装置如增加余热回收装置，其性能和参数的变化范围应经供，需双方协商确定。7.5单独提供燃气发生器时，供方应提供实测的气体功率参数或相应的性能参数。7.6燃气轮机的起动可靠性
拥连续起动的成功次数来判断。根据不同的用途，起动次数可由合同双方具体商定。8控制和保护
8.1起动
燃气轮机起动控制系统（包括完成预起动的各种要求）可有手动，半自动、自动三种形式：8.1.1手动起动
要求操作者手动起动辅助设备并逐步完成起动控制程序（带转、冷吹，点火、供给燃料等）达到慢车转速(对发电机组还应准备同步）)。8.1.2半自动起动
可手动起动辅助设备，并且操作者只用一个动作就使气轮机自动完成全套的起动控刷程序，达到慢车转速（对发电机组还应准备同步）。B-1.3自动起动
操作者只用一个动作就使燃气轮机自动完成辅助设备起动和全套控制程序，达到慢车转速（对发电机组还应备同步）。
8.2加负荷
可以用手动、半自动或自动的方式逐渐地加负荷，使燃气轮机达到规定的功率值。自动加负荷可以直接跟在起动程序之后进行，无须附如其他动作。在任何一种加负荷方式下，为了暖机的需要，在给定负荷下应有停留时间。如果发电机组在加负荷前需同步并网，也可用手动或自动方式完成。8.3冷吹
当燃气轮机使用气体燃料时，起动控制系统应保证有一个能充分进行自动冷吹的阶段（不管是手动起动、还是自动起动），使燃气轮机排出的气体至少三倍于整个排气系统的容积。除有其他预防措施外，应至少进行三次冷吹。
8.4停机
停机可以用手动、半自动或自动方式完成。其操作程序如下：8.4. 1正常停机
8 4.1.1发电机组
GB 10489-89

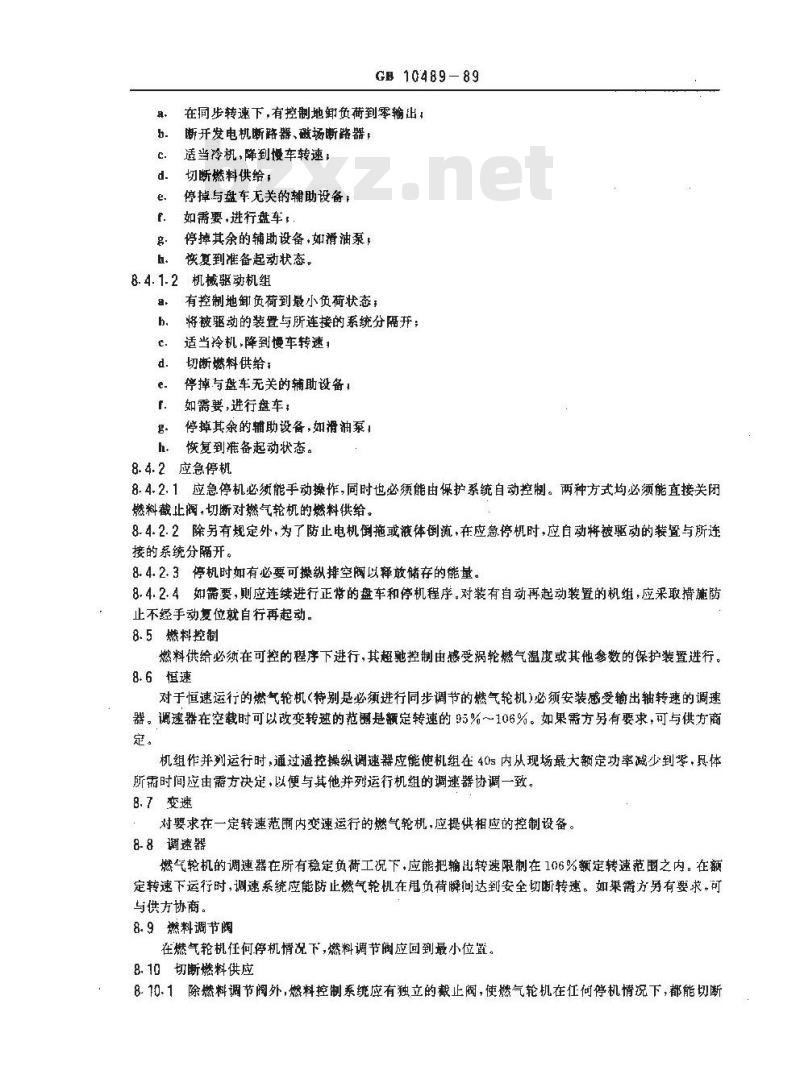

在同步转速下，有控制地卸负荷到零输出：断开发电机断路器、磁场断路器，适当冷机，降到慢车转速：
切断燃料供给；
停掉与盘车无关的辅助设备；
如需要，进行盘车，
停掉其余的辅助设备，如滑油泵，恢复到准备起动状态。
8.4.1-2机械驱动机组
有控制地卸负荷到最小负荷状态；将被驱动的装置与所连接的系统分隔并；适当冷机，降到慢车转速，
切断燃料供给；
停掉与盘车无关的辅助设备！
如需要，进行盘车
停掉其余的辅助设备，如滑油泵恢复到准备起动状态。
8.4.2应急停机
8.4.2、1应急停机必须能手动操作，同时也必须能由保护系统自动控制。两种方式均必须能直接关闭燃料截止阀，切断对燃气轮机的燃料供给。8.4.2.2除另有规定外，为了防止电机倒拖或液体倒流，在应急停机时，应白动将被驱动的装置与所连接的系统分隔开。
8.4.2.3停机时如有必要可操纵排空阀以释放储存的能量。8.4.2.4如需要，则应连续进行正常的盘车和停机程序。对装有自动再起动装置的机组，应采取措施防止不经手动复位就自行再起动。8.5燃料控制
燃料供给必须在可控的程序下进行，其超驰控制由感受涡轮燃气温度或其他参数的保护装置进行。8.6恒速
对于恒速运行的燃气轮机（特别是必须进行同步调节的燃气轮机)必须安装感受输出轴转速的调速器。调速器在空载时可以改变转速的范围是额定转速的95%～106%。如果需方另有要求，可与供方商定。
机组作并列运行时，通过遥控操纵调速器应能使机组在40s内从现场最大额定功率减少到零，具体所需时间应由需方决定，以便与其他并列运行机组的调速器协调一致。8.7变速
对要求在一定转速范围内变速运行的燃气轮机，应提供相应的控制设备。8.8调速器
燃气轮机的调速器在所有稳定负荷工况下，应能把输出转速限制在106%额定转速范围之内。在额定转速下运行时，调速系统应能防止燃气轮机在甩负荷瞬间达到安全切断转速。如果需方另有要求，可与供方协商。
8.9燃料调节阀
在燃气轮机任何停机情况下，燃料调节阀应回到最小位置。8.10切断燃料供应

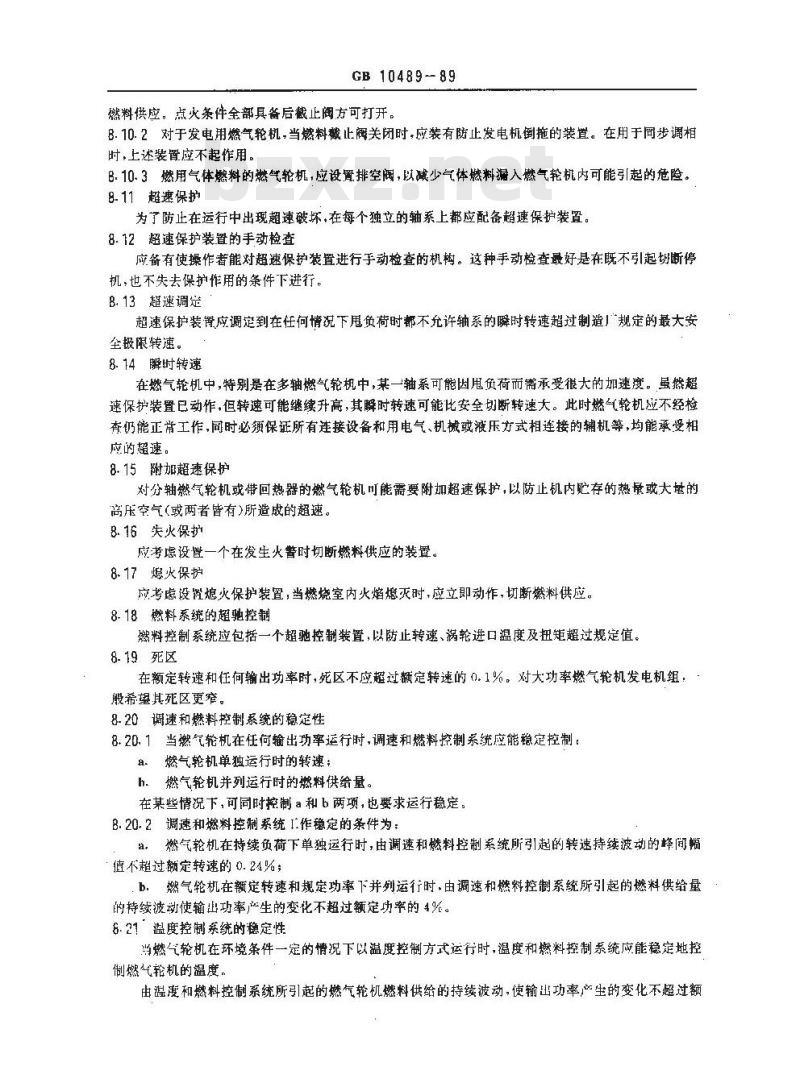

8.10.1除燃料调节阀外，燃料控制系统应有独立的截止阀，使燃气轮机在任何停机情况下，都能切断GB 10489--89
燃料供应。点火条件全部具备后截止阀方可打开。8.10.2对于发电用燃气轮机，当燃料裁止阀关闭时，应装有防止发电机倒拖的装置。在用于同步调相时，上述装置应不起作用。
8.10.3燃用气体燃料的燃气轮机，应设置排空阀，以减少气体燃料漏入燃气轮机内可能引起的危险。8.11超速保护
为了防止在运行中出现超速破坏，在每个独立的轴系上应配备超速保护装置。8.12超速保护装置的手动检查
应备有使操作者能对超速保护装置进行手动检查的机构。这种手动检查最好是在既不引起切断停机，也不失去保护作用的条件下进行。8.13超速调定
超速保护装胃应调定到在任何情况下甩负荷时不允许轴系的瞬时转速超过制造规定的最大安全极限转速。
8.14瞬时转速
在燃气轮机中，特别是在多轴燃气轮机中，某一轴系可能因用负荷而需承受很大的加速度。虽然超速保护装置已动作，但转速可能继续升高，其解时转速可能比安全切断转速大。此时燃气轮机应不经检查仍能正常工作，同时必须保证所有连接设备和用电气、机械或波压方式相连接的辅机等，均能承受相应的超速。
8.15附加超速保护
对分轴燃气轮机或带回热器的燃气轮机可能需要附加超速保护，以防止机内贮存的热量或大量的高压空气(或两者皆有)所造的超速。8.16失火保护
应考虑设置一个在发生火警时切断燃料供应的装置。8.17熄火保护
应考虑设置熄火保护装置，当燃烧室内火焰熄灭时，应立即动作，切断燃料供应。8.18燃料系统的超驰控制
燃料控制系统应包括一个超驰控制装置，以防止转速、涡轮进口温度及扭矩超过规定值。8-19死区
在额定转速和任何输出功率时，死区不应超过额定转速的0.1%。对大功率燃气轮机发电机组，般希望其死区更窄。
8-20调速和燃料控制系统的稳定性8.20.1当燃气轮机在任何输出功率运行时，调速和燃料控制系统应能稳定控制：燃气轮机单独运行时的转速；
h。燃气轮机并列运行时的燃料供给量。在某些情况下，可同时挖制a和b两项，也要求运行稳定：8.20.2调速和燃料控制系统I.作稳定的条件为：a，燃气轮机在持续负荷下单独运行时，由调速和燃料控制系统所引起的转速持续波动的蜂间幅值不超过额定转速的0.24%；
.b.燃气轮机在额定转速和规定功率下并列运行时.由调速和燃料控制系统所引起的燃料供给量的持续波动使输功率产严生的变化不超过额定功率的4死。6. 21温度控制系统的稳定性
当燃气轮机在环境条件一定的情况下以温度控制方式运行时，温度和燃料控制系统应能稳定地控制燃气轮机的温度。
由温度和燃料控制系统所引起的燃气轮机燃料供给的持续波动，使输出功率产生的变化不超过额GB 10489-89
定输出功率的6%，即可认为温度和燃料控制系统的工作是稳定的。8.22总系统的稳定性
当机组发生超驰控制时,可不受 8-20条和 8. 21条中的稳定性规定的限制。8.23滑油系统
具有滑动轴承的燃气轮机至少应配备两台由独立动力源驱动的滑油泵。当一台滑油泵提供的滑油压力低于规定的安全值时，另一台滑油泵应自动投入工作。8.24轴承温度
其有滑动轴承的燃气轮机应装有温度监测器。该温度监测器除可测堂轴承温度和回油温度外，还能使报警装置和切断装置分别或同时动作。8.25空气进口的压降和乐力波动进气系统的设计应考虑在特殊情说下如进气过滤器堵塞或结冰所造成的玉降和因压气机的时喘振造成的非正常工作状说而引起的压力波动。8.26燃料泄漏
对燃料的泄漏应进行监测。
8.27其他安全措施
附录C(补充件)给出了投标阶段应加以考虑的其他安全措施方面的资料。9燃料
9.1总则
燃气轮机可用气体燃料或液体燃料·或两者皆可，不论燃料切换与否，需方都应提供下列资料：9.1.1所用燃料的规格和化学分析资料，其中包括规定的杂质含和燃料成分的变化范围。9.1-2建议所用燃料的处理方法及其相应处理后的规范。9.1.3当需要切换燃料时，负荷和转速变换的条件，燃料切换的顺序以及其他有关的操作要求。9.1.4如供方不能接受需方提出的燃料规格，则应将可接受的杂质极限和燃料皮分变化范围通知需方。
9.2气体燃料
9-2.1性质
气体燃料中含有液体成分对燃气轮机是有危害的，因此燃料在进人喷嘴之前必须完全是气态。为此，必须安装气液分离器或其他专用设备，如加热器等，供方应将燃料中含固体粒了的允许数量及对然料所要求的净化程度通知需方。9.2.2腐蚀性介质
在气体燃料中,可能含有脑蚀性介质如：硫化氢、二氧化硫、二氧化硫、硫、碱金属、氯化物，一氧化碳和二氧化碳等，在进行分析时要特别注意其含量。9.2.3热值
需方应将气体燃料的低热值或可以用来计算其热值的资料提供给供方。预计机组在运行时，其热值可能变化的范围和变化的速率由需方提出，以便供方配备适合燃气轮机调节器所需的专用设备。如果供方不能接受需方提供的燃料热值变化范翻，则应将可接受的范围通知需方。有关气体燃料热值的补充资料在附录A(补充件)的表A1中给出。9.2.4供气温度和压力
需方应把气体燃料温度和压力的波动幅值及变化周期提供给供方。如果供方不能接受这一变化范围，则应将可接受的范围通知需方。附录A(补充件)中给出了气体燃料的补充资料。9.3液体燃料
9.3.1性质
GB 1048989
燃气轮机可以使用各种等级的液体燃料，然而，并非所有燃气轮机都能使用多种燃料。而且所用燃料的各种性质会不同程度地影响燃气轮机的运行，维护和购置费用，因此，供、需双方应根据燃料的供应情况与燃气轮机的具体情况，对所用燃料的规格进行商定，供方可对需方提出有关燃料中固体成分、净化程度等方面的有关要求。
9.3.2液体燃料选择
选用液体燃料的规格可参照有关燃料的标准；某些燃气轮机对所用的燃料可以提出附加的性质和燃料处理的要求。
燃气轮机所用的液体燃料由供、需双方具体协商。10环境
10-1总则
燃气轮机动力装置会产生振动和其他环境污染，主要是噪声、大气污染、热影响和场地污染。这些污染对运行人员和附近居民的健康会有影响。因此，应符合国家和地方的有关标准和法规的要求。10.2振动
10.2.1振动的测量可在轴，轴承座或机恒上进行，具体位置和振动值在设计资料上作出规定。供方应保证机组在运行过程中振动不超过规定值。10-2.2系统部件的振动特性，对燃气轮机能否达到预计的运行要求将产生严重影响·供方对此应进行分析。事实证明，即使在未连接前旋转机械各部件都能正常（如在丁厂试车时）运行，连接以后也可能产生严重的振动。
10.2.3振动超过允许值会使设备和建筑物受到严重损害。振动也是一种噪声源。10.3噪声
10.3.1—般要求
需方应依据国家或地方的有关标准、法规提供燃气轮机机房内运行人员经常在场或频繁出入的区域以及燃气轮机动力装置附近可以接受的噪声级。应当注意到，除燃气轮机以外，其他辅助设备如鼓风机、变压器等也可能产生噪声。由于降低噪声等级的消声装置和消声场地的设计将改变动力装置的总体成本，因此，对噪声的要求应当是力求达到不影响运行人员和附近居民的身体健康以及运行人员之间的对话。
在一般情况下，燃气轮机机组的限制值应符合GB10491中的规定。为了满足设计要求，供需双方必须在承认环境因素对总噪声级有影响的前提下，对总噪声影响进行综合分析并对降低噪声的设计方案进行协调。10.3.2机房内噪声
运行人员在燃气轮机房内操作，充许用护耳器。运行人员在控制室内操作，应能进行正常谈话。10.3.3机房外噪声
必须限制噪声的传播，以减少对周围环境的噪声污染。需方应规定所要求的噪声级，并指出诸如为附近可能存在的居住区扩增机组消声投备的可能性。对消声设备的寿命应加以考虑。对噪声级的要求可以明确规定，在定方位距装置一定距离的测点处不超过某一最大噪声级dB(A）。这些要求也可在不同的状态下进行规定。噪声的测量方法应按GB10491的规定或按供需双方协议执行。气象因素对噪声传播的影响应加以考惠。10.4大气污染
10.4.1排气冒烟
GB 10489-89
排气骨烟的测量方法应按GB11369中的规定或按供、露双方协议执行。如果需方对排气冒烟有具体要求，则测量应在“下列条件下进行。a.稳态；
b.达到各种给定负荷状态下 5min 后。10.4.2气态污染物
必须依据国家和地方的标准、法规，确定与光的射特性无关的由燃气轮机排气所产生的气态污染物的充许基。
气态污染物主要包括氮氧化物、硫氧化物、一氧化碳和未燃烧的碳氢化合物，它们能引起严重的大气污染。
燃气轮机动力装置产生的气态污染物的浓度一般比汽油机和柴油机小，但其排量大，故在漂烟地区，未燃烧的碳氢化合物和氧化氮，氧化硫能引起大范围的大气污染。应该注意到，如果为消烟或防止残渣油腐蚀而使用燃料添加剂，则排气道释放物中还可能含有其他有客物质，应按有关规定加以检查。燃气轮机排气中气态污染物含量的测量方法-按GB11370规定。为了减少氮氧化物的排放，可以喷水或喷水蒸汽。在这种情况下必须指出耗水率。10.4.3对人气的热影响
无余热回收装罩的简单循环燃气轮机动力装置的排气，其溢度一般比燃用固体燃料的其他动力装置高，因而具有更大的漂浮力和更快的消散能力。由于燃气与周围空气的迅速混合，使燃气的温度在排气道的附近显著降低。如果在燃气轮机附近有对于空气温度和成分起敏感反应的设施，应该对可能由燃气轮机排气所引起的有害影响进行分析。10.5水污染
燃气轮机成套设备的用水系统可能产生含有很多固体粒子或被油污染的度水，因此必须对排放这些废水可能造成的污染进行分析。燃气轮机成套设备的用水系统主要包括：控制氧化氮的喷水系统；
b.空气冷却系统：
油料的水洗系统；
清油的却系统：
燃气轮机的水洗系统；
[.余热回收装置；
g水处理系统。
10.6对水的热影响
燃气轮机动力装暨中的冷却水，大多是冷却动力装置的滑油.也有些是用于其他场合，比如冷却密闭循环式发电机的冷却空气。大多数燃气轮机动力装置使用很少的冷却水，因此其排故基本上不会使湖水和河水过多受热。如果压气机采用中间冷却器，则拎却水的需要量显著增。有些机组带用水窖
气换热器来消散水的热量。
10.7场地污染
场地的土建工程设计，应考虑机组运行失常、失火或发生故障时能对场地周围提供安全保护措施。应按有关标准或规定防止燃料贮存和装御设备的泄漏。应提供处理废料的方法。废料包括假起动或起动失漏掉的燃料，被燃油或水污染过的滑油等。场地的选择应考虑季风和排烟对邻近建筑物的影响。11询价或招标时需方应掘供的控术资料11.1被驱动的设备
发电机、泵、压缩机等。
11.2形式和用途
固定式，移动式；船用，机车用等。11.3供应范围
GB 10489 89
需方应说明供方的职贵范围和供应范围，包括各制造厂之间的协调配套问题、设备的供应项目、交货时间、安装，试验和技术要求等。11.4环境
a：海拨高度（或大气压力）、大气温度和相对湿度，冷却水进口温度的平均值和极限值、最冷和最热季节一天内随时间变化的温度曲线和相对湿度变化范；.h。有关被尘土，冰雾或盐分以及其他环境条件污染而影响空气纯度的环境特征。例如工业区乡村、海滨、尘暴区,冰雾区等。
C影响排气消散和噪声控制的环境特征，例如禁烟区，靠近居民区。燃气轮机应遵守的有关法规、供电标准、噪声级标准、排烟标准等；d、有关失火危险的各种特殊环境的详细资料。例如机组在炼油厂，煤气厂或火药厂内运行的环境情况和防火、防爆的要求等。11.5场地细则
a。说明机组安放地点是室内或室外，自备供热还是外部供热，是否要求供方提供厂房、机覃的成套工程设计：
b.可供机组安装的空间，包括机房尺寸的限制和地基深度；c.能运输到现场和装卸的零部件的最大尺寸和重基，d。“进入现场的装卸坏境性质和今后发展的详细情况。例如水路、铁路或公路，以及从御货地点到最终位置的距离等；
e。机组、厂房上建基础设计时所需要的地质情况、土地承载能力以及振动传播等资料：f：预计的季风、风压（或风级）降雪量、降丽量、地露带以及移动式、船用和机车用时的过载情况；g、对控制室和其他指定区域要求的噪声级；h．选用冷却介质的性质和条件。11.6预期工作状态
a.所要求的现场性能及其环境条件；b、机组输出最大功率时的环境温度（包括拎却空气的进口温度）：c。预计每年运行时数、持续运行时间和起动次数.以及平均负荷、尖峰负荷的范围和持续时间。预计机车用，船用的载荷谱：
d．与运行状态有关的其他资料。如无电源起动、在正常应急情下从起动到满负荷所需最短时间和机组在规定的转速范圈内的功率等；e，与燃气轮机所驱动的装置并列运行的其他装置的详细资料；「.如果驱动发电机，则应包括发电机的电极数、冷却方式，是否要求作调相运行以及在正常状态下的有关数据。如电压，频率和非正常频率下的持续时间，注，如冬季气温过低，燃气轮机能发出较大的功率，应配备较大功率的发电机。g：如果所驱动的装置不是由燃气轮机制造厂提供.则应提供与该装置的性能、特点有关的技术资料，妇使用寿命、维修、故障情况、转速、旋转方向，转速变化范围，转子轴向力、断裂扭矩、低转速扭矩和转动惯量等。此外还应提供所有特殊控制要求（如用于驱动压缩机或泵的燃气轮机，用控制其转速的办GB10489-89
法使输出压力恒定）及对滑油要求（如用主滑油系统供油）的详细资料：h.如果燃气轮机排气不是排到由供方提供的余热锅炉中，则还应提供通过锅炉及其管道的压力降，以及是否对锅炉提供旁通管道。11.7燃料
3：提供所使用燃料的规格：
b.应指明燃料的来源和价格，以便对技术、经济进行权衡分析；心、若是气体燃料还应提供气体的压力数据。17.8冷却水
提供所用水的数量、性质，温接（如干净淡水、海水，水量大小及对用水的限制等），适用的水压，水的价格以及回水温度的限制等资料。11.9辅助动力源
现场辅助设备（妇起动电机、滑油泵等）所用的电源、液压动力源或气压动力源的详细资料。11.10其他要求
a对燃气轮机的控制要求；
有人看管或无人看管；现场撞制、遥控；b.是否要求燃气轮机能在不同倾斜度下正带工作；优先采用的滑油；
d。要求按GB10490规定的选做试验项目及其细节；e.在无需额外维护和提供动力的情况下，预计的最长持续运行时间。11.11数据图表
需方也可以用图表方式提供要求的数据资料。12报价或投标时供方应提供的技术资料12.1般资料
12.1.1关于询价单或招标当中不能承扣项目的详细清单。否则需方即可认为供方承担全部项目。12.1.2提供以下技术性能数据：a、在给定大气条件下的现场额定功率；b.在100%，75%和50%现场额定功率下，按料抵热值计算热效率或耗油率，以及接11.6中的f进行调相运行时计算功率损耗和热量消耗：c.压气机的压比、级数和空气流量；d．涡轮进口或出口燃气温度、燃气流量、祸轮级数。12.1.3主要部件更换周期及不同运行方式要求的检修内容、周期和级别(由供方根据使用环境,条件确定)。
12.1.4备轴的转速、输出轴的旅转方向、慢车转速、临界转速或复合共振转速(有则提供)。12-1.5循环种类，是否有中间冷却、再热、换热器以及有;无分轴的动力涡轮。12.1.6起动方法，应急起动要求，达到慢车转速的时州，达到额定的转速时闹，达额定输出功率的时问、以及起动前和停机后的盘车时间要求，12.1.7如果是气体燃料，应给出要求的压力范围。12.1.8转速变化：
a：由满负荷突然甩负荷时，其输出轴的瞬时转速突升值和稳态转速的增高值：b．在应急状态时，由于负荷改变而引起的瞬态和稳态的转速变化。12.1.9提供坏境蕴度对输出功率（包括最大功率）的影响曲线和各种限制，如有可能，还应提供大气压力修正、各种外部压力损失和耗热率随环境温度变化、机组在全部功宰种转速范围内运行的各种限制、GB10489-89
以及相应的辅出功率与辅出轴转速的关系曲线。12.1.10为了确定通风和冷却的技术要求，应提供包括散热率的有关资料，12.1.11如果余热回收装置属于机组的组成部分，供方还应提供有关的参数及其允许变化范围的资料。
如果不是由供方提供的余热间收装置。必要时供方应提供在给定环境条件下的燃气流量、温度和压力等数据。
12.1.12滑油牌号及消耗量。
12.1.13需用冷却水和其他辅助设施的主要参数。12.1.14供方提供外部接Ⅱ的全部接头尺寸和联接型式的资料。12.1.15在11.5条中在需方规定的现场条件下，启用、运行及闲置期间的特殊防护和喷涂要求。12.1.16如果供方提供被驱动的设备，则同时应提供主模板的载和折弯试验的检查水平，合格质水平要资料，包括使用说明书、性能、外形尺寸、质量，润滑系统等12.1.17若需方摄供起动设备，供方则应提供懿气轮机的起动扭矩与转速关系的特性曲线，12.1.18经供篇双方商定后，应提供成套的交货次序、日期及包装要求。12.2质量（重量）和尺寸
12.2.1质量（重量）
净质量（不包括液体的质量，但包括运行必须的辅助设备或连接非必须辅助设备的传动装置）！b.
安装时起吊最重零部件的质量；大修时起最重零部件的质量。
12.2.2 尺寸
最大零部件的外形尺寸；
安装时所需吊钩的最大高度（吊与基座底面间距离）大修时所需吊钩的最大高度（吊钩与基座底面间距离）。12.3图纸和文件
12.3.1·投标时应提供下列图纸：a
设备布置图和有关技术文件！
标有外形总尺寸和装、拆空间的燃气轮机总图；b.
标明进、排气口位置的外形尺寸图及有关技术资料以便需方考虑设置专门的支架：初步的地基要求。
如可能还应提供下列图纸：
燃气轮机纵剖面图；
滑油、燃料、冷却水、气体等的管道和仪表布置图，控制系统图。
12.4环境
12.4.1若需方需要，供方应根据第10章内容列出预计的机组噪声级的数据，12.4.2若需方需要，供方应根据第10章内容列出预计的燃气轮机排气及排烟的浓度和成分。12.5辅助设备
12.5.1列出燃气轮机所需辅助设备（其功率已从现场额定功率中扣除)清单。例如：a.主滑油泵；
b．燃料泵等。
12.5.2列出其他辅助设备清单注明功率和电压（如有需要）。例如：a.
辅助滑油泵：
辅助燃料泵，
风冷式滑油散热器的风扇：
循环水泵；
蓄电池充电设备：
盘车机构和顶轴滑油泵：
起动设备等。
GB 10489-89
由供方提供的燃气轮机的随机设备和器材清单。例如：主减速器或增速齿轮装置，
底座、底座支承、基础螺栓；Www.bzxZ.net
排气管道，
进气管道；
控制室和仪表：
燃料过滤器；
滑油箱；
滑油冷却器：
滑油净化器；
工具,起重装置：
管道，
蓄电池：
主要的备件，如点火器；
外部绝缘、涂包层！
安全保护装置及控制设备；
备件清单和检修设备清单，
技术指导手册等。
供方生产或通过供方提供的附加设备的清单。例如：空气过滤器或进气消声器(或两者兼有)；排气消声器：
」内用发电机，
附加管道和有导流片的弯管；
燃油箱和滑油箱、泵、加热器、处理设备和管道；涡轮或压气机的清洗设备：
平台、栏杆：
余热回收装置：
水处理系统：
气体燃料压缩设备，
灭火系统；
推荐用的附如设备：
压缩空气、水等公用设施要求！监控设备等。
12.6维护
a.供方应为需方提供维扩方面的技术资料，b典型的维护资料按附录B(补充件)中的规定。12.7数据图表
供方也可以用数据图表方式提供第11章中有关的技术资料。
