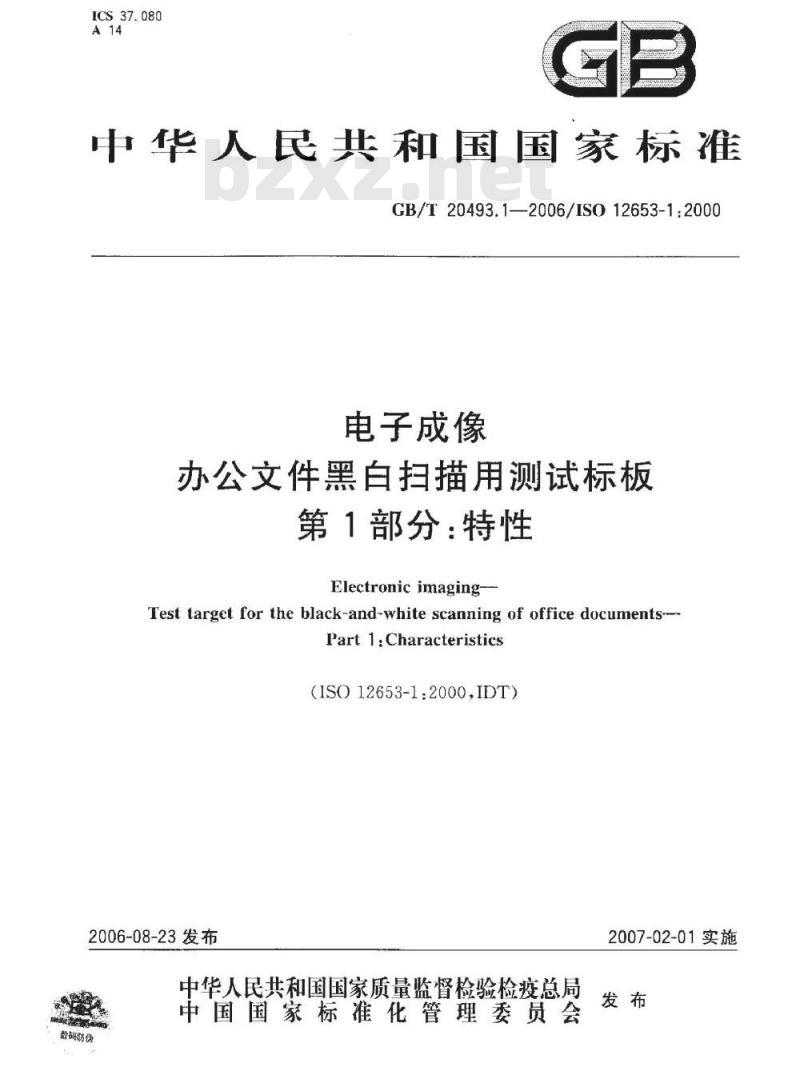

【国家标准(GB)】 电子成像 办公文件黑白扫描用测试标板 第1部分：特性

ICS37.080
中华人民共和国国家标准
GB/T20493.1—2006/IS012653-1:2000电子成像
办公文件黑白扫描用测试标板
第1部分：特性
Electronic imagingwww.bzxz.net
Test target for the black-and-white scanning of office documentsPart 1:Characteristics
(ISO12653-1:2000,IDT)
2006-08-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
码防伪
2007-02-01实施

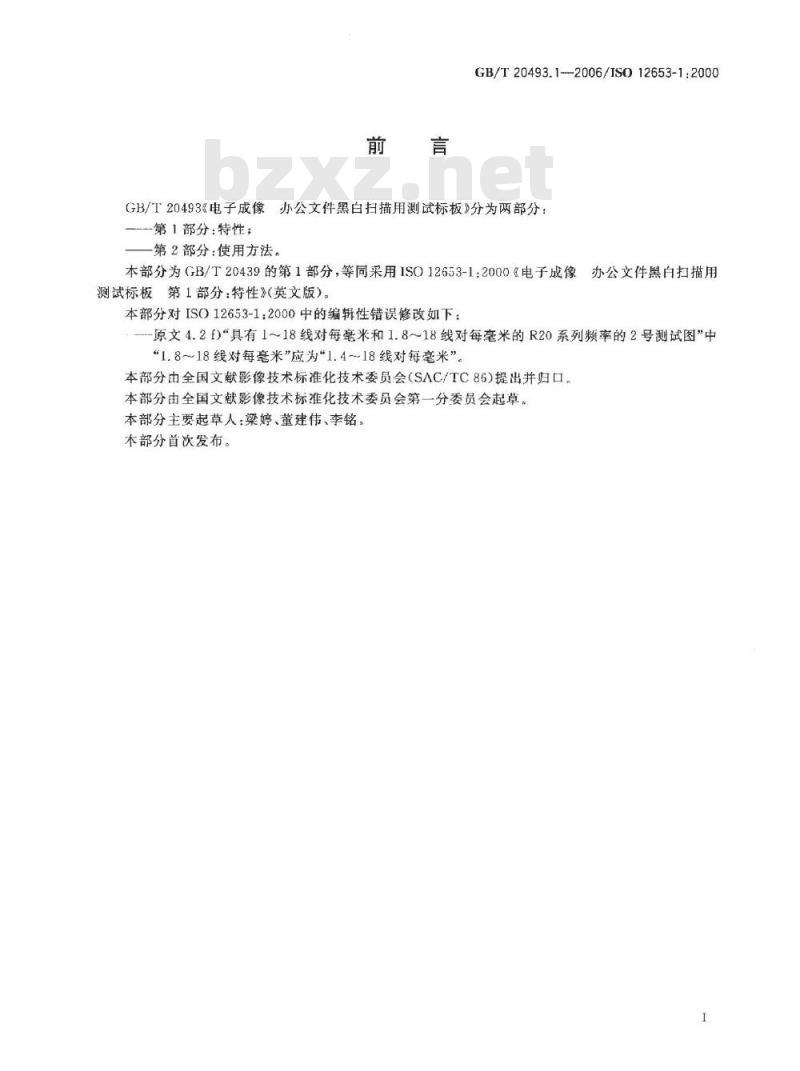

GB/T20493.1---2006/IS012653-1:2000GB/T20493《电子成像办公文件黑白扫描用测试标板》分为两部分：一一第1部分：特性；
第2部分：使用方法。
本部分为GB/T20439的第1部分，等同采用1SO12653-1：2000《电子成像象办公文件黑白扫描用
测试标板第1部分：特性》（英文版）。本部分对ISO12653-1：2000中的编性错误修改如下：原文4.2f)“具有1~18线对每毫米和1.8～18线对每毫米的R20系列频率的2号测试图”中“1.8~18线对每毫米”应为\1.4~18线对每毫米”。本部分由全国文献影像技术标准化技术委员会(SAC/TC86)提出并归口。本部分由全国文献影像技术标准化技术委员会第一分委员会起草。本部分主要起草人：梁婷、董建伟、李铭。本部分首次发布。

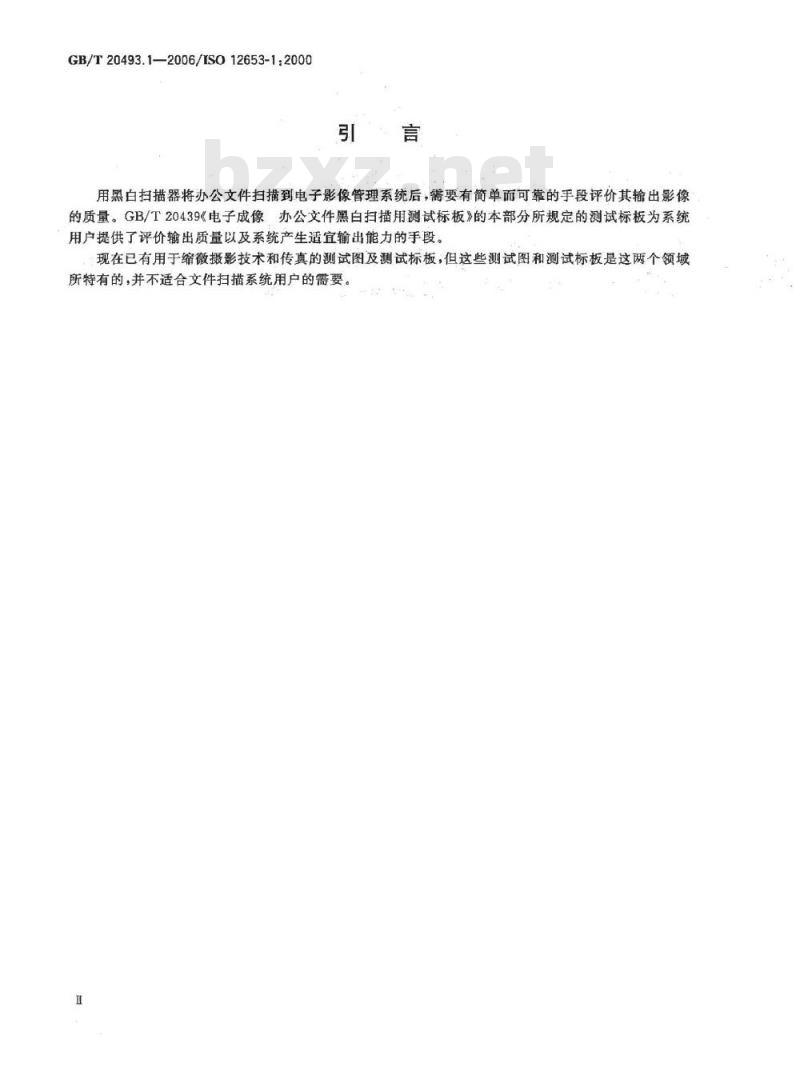

GB/T20493.1—2006/ISO12653-1:2000引
用黑白扫描器将办公文件扫描到电子影像管理系统后，需要有简单而可靠的手段评价其输出影像的质量。GB/T20439《电子成像办公文件黑白扫描用测试标板》的本部分所规定的测试标板为系统用户提供了评价输出质量以及系统产生适宜输出能力的手段现在已有用于缩微摄影技术和传真的测试图及测试标板，但这些测试图和测试标板是这两个领域所特有的，并不适合文件扫描系统用户的需要，1范围

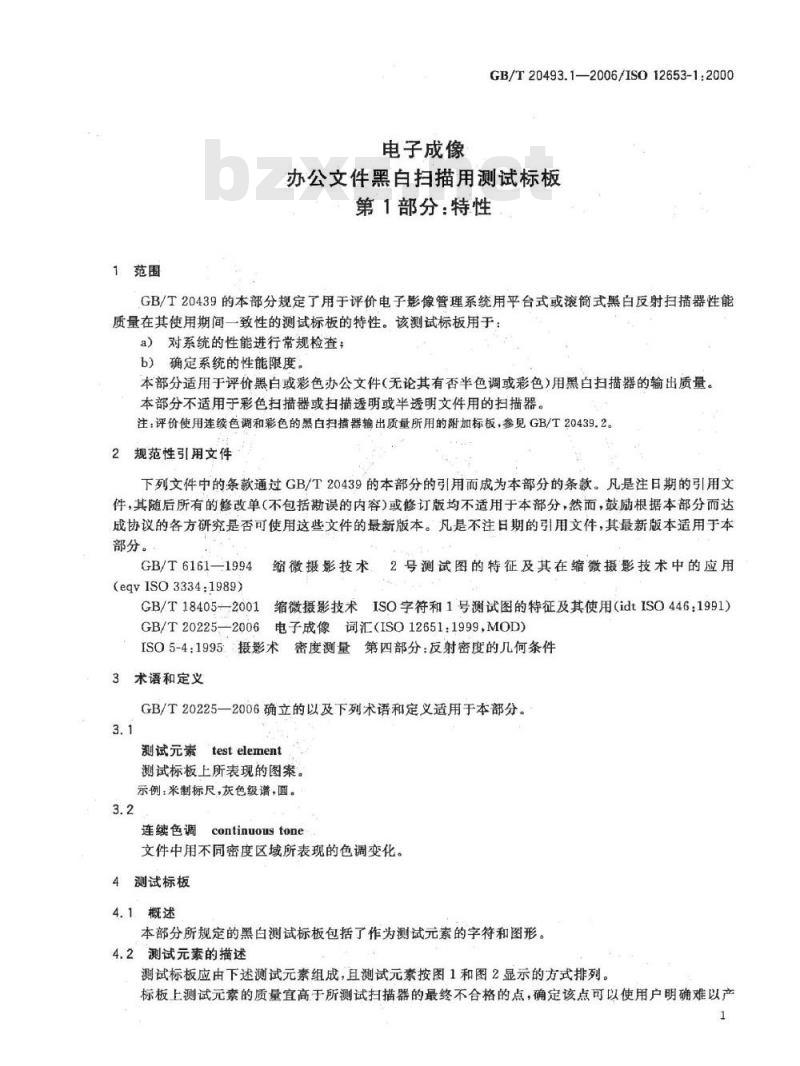

电子成像
GB/T20493.1—2006/IS012653-1:2000办公文件黑自扫描用测试标板
第1部分：特性
GB/T20439的本部分规定了用于评价电子影像管理系统用平台式或滚筒简式黑白反射扫描器性能质量在其使用期间一致性的测试标板的特性。该测试标板用于：a）对系统的性能进行常规检查；b）确定系统的性能限度。
本部分适用于评价黑白或彩色办公文件(无论其有否半色调或彩色）用黑白扫描器的输出质量。本部分不适用于彩色扫描器或扫描透明或半透明文件用的扫描器。注：评价使用连续色调和彩色的黑白扫描器输出质量所用的附加标板，参见GB/T20439.2。2规范性引用文件
下列文件中的条款通过GB/T20439的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分而达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6161—1994
(eqvISO3334:1989)
缩微摄影技术，2号测试图的特征及其在缩微摄影技术中的应用CB/T18405—2001缩微摄影技术ISO字符和1号测试图的特征及其使用（idtISO446：1991)GB/T20225—2006电子成像词汇（ISO12651：1999，MOD）ISO5-4：1995摄影术密度测量第四部分：反射密度的几何条件3术语和定义
GB/T20225一2006确立的以及下列术语和定义适用于本部分。3.1
测试元素testelement
测试标板上所表现的图案。
示例，来制标尺，灰色级谱，圆。3.2
continuoustone
连续色调
文件中用不同密度区域所表现的色调变化。4测试标板
4.1概述
本部分所规定的黑白测试标板包括了作为测试元素的字符和图形。4.2测试元素的描述
测试标板应由下述测试元素组成，且测试元素按图1和图2显示的方式排列。标板上测试元素的质量宜高于所测试扫描器的最终不合格的点，确定该点可以使用户明确难以产1

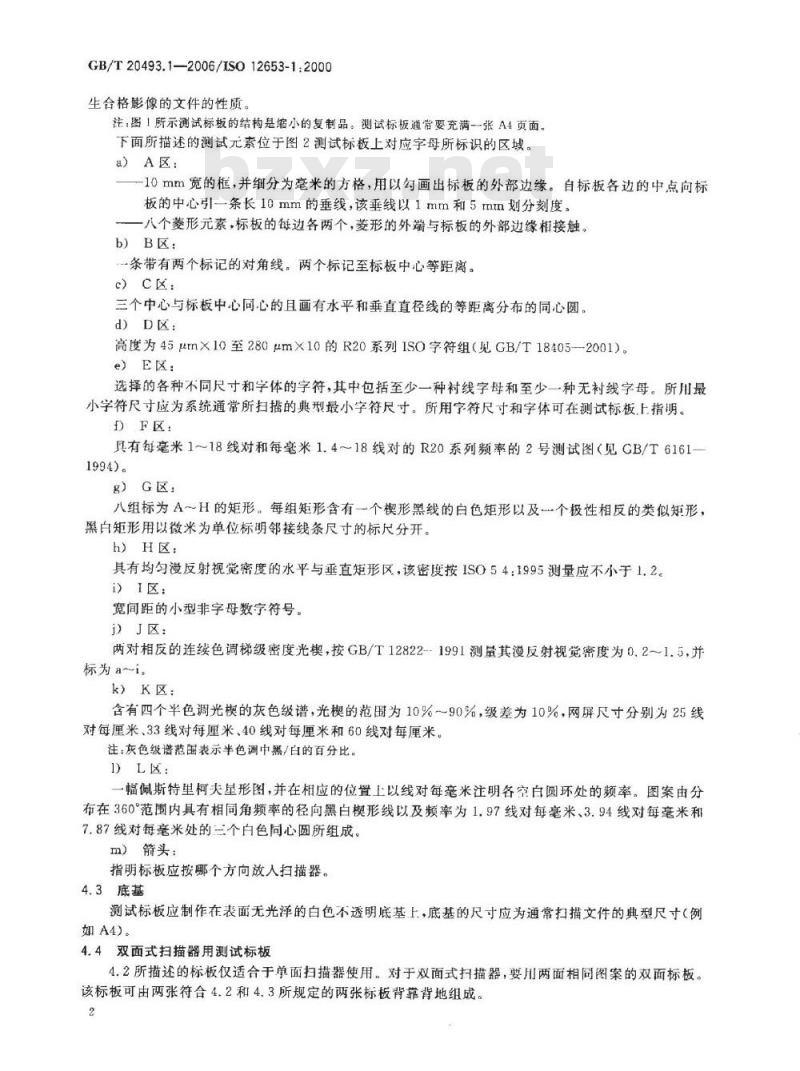

GB/T20493.1—2006/ISO12653-1:2000生合格影像的文件的性质。
注图1所示测试标板的结构是缩小的复制品。测试标板通常要充满一张A4页面。下面所描述的测试元素位于图2测试标板上对应字母所标识的区域。a）A区：
一10mm宽的框，并细分为毫米的方格，用以勾画出标板的外部边缘。自标板各边的中点向标板的中心引一条长10mm的垂线，该垂线以1mm和5mm划分刻度，一八个菱形元素，标板的每边各两个，菱形的外端与标板的外部边缘相接触。b）B区：
-条带有两个标记的对角线。两个标记至标板中心等距离。e)c区：
三个中心与标板中心同心的且画有水平和垂直直径线的等距离分布的同心圆。d)D区：
高度为45μrm×10至280μm×10的R20系列ISO字符组（见GB/T184052001）。e）E区：
选择的各种不同尺寸和字体的字符，其中包括至少一种衬线字母和至少一种无衬线字母。所用最小字符尺寸应为系统通常所扫描的典型最小字符尺寸。所用字符尺寸和字体可在测试标板.上指明。DF区：
具有每毫米1~18线对和每毫米1.4~18线对的R20系列频率的2号测试图（见GB/T6161-1994)。
g）G区：
八组标为A～H的矩形。每组矩形含有一个锲形黑线的白色矩形以及一个极性相反的类似矩形，黑白矩形用以微米为单位标明邻接线条尺寸的标尺分开。h）H区：
具有均匀漫反射视觉密度的水平与垂直矩形区，该密度按ISO54：1995测量应不小于1.2。i）I区：
宽间距的小型非字母数字符号。j）J区：
两对相反的连续色调梯级密度光楔，按GB/T12822--1991测量其漫反射视觉密度为0.2~1.5，并标为a~i，
k）K区：
含有四个半色调光模的灰色级谱，光模的范围为10%～90%，级差为10%，网屏尺寸分别为25线对每厘米、33线对每厘米、40线对每厘米和60线对每厘米。注：灰色级谱范围表示半色调中黑/白的百分比。1）L区：
一幅佩斯特里柯夫星形图，并在相应的位置上以线对每毫米注明各空白圆环处的频率。图案由分布在360°范围内具有相同角频率的径向黑白模形线以及频率为1.97线对每毫米、3.94线对每毫米和7.87线对每毫米处的三个白色同心圆所组成。m）箭头：
指明标板应按哪个方向放人扫描器。4.3底基
测试标板应制作在表面无光泽的白色不透明底基上，底基的尺寸应为通常扫描文件的典型尺寸（例如A4)
4.4双面式扫描器用测试标板
4.2所描还的标板仅适合于单面扫描器使用。对于双面式扫描器，要用两面相同图案的双面标板。该标板可由两张符合4.2和4.3所规定的两张标板背靠背地组成，2
GB/T20493.1—2006/IS012653-1:2000B
MNOPQRSTUywxYZabcdeighjkimnopqrstuwoyz:ns0123456789：50123456789
测试标板结构示例
uyzdeoyly
Jud3fm
魔婴烫
EdHiaasto
粗法件来
GB/T20493.1--2006/IS012653-1:2000图2标板测试区的布局
GB/T20493.1-2006
