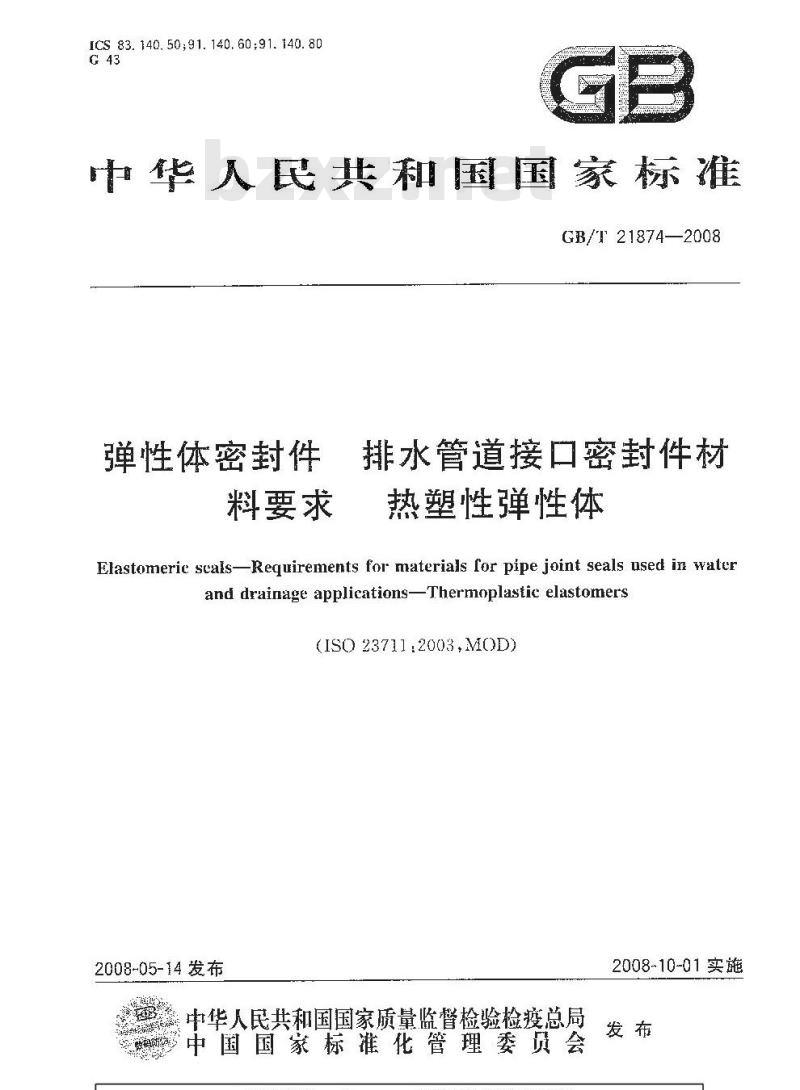

【国家标准(GB)】 弹性体密封件 排水管道接口密封件材料要求 热塑性弹性体

ICS83.140.50;91.140.60;91.140.80G43
中华人民共和国国家标准
GB/T 21874—2008
弹性体密封件
料要求
排水管道接口密封件材
热塑性弹性体
Elastomeric seals-Requirements for materials for pipe joint seals used in waterand drainage applications-Thermoplastic elastomers(ISO23711:2003,MOD)
2008-05-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-10-01实施
GB/T 21874—2008

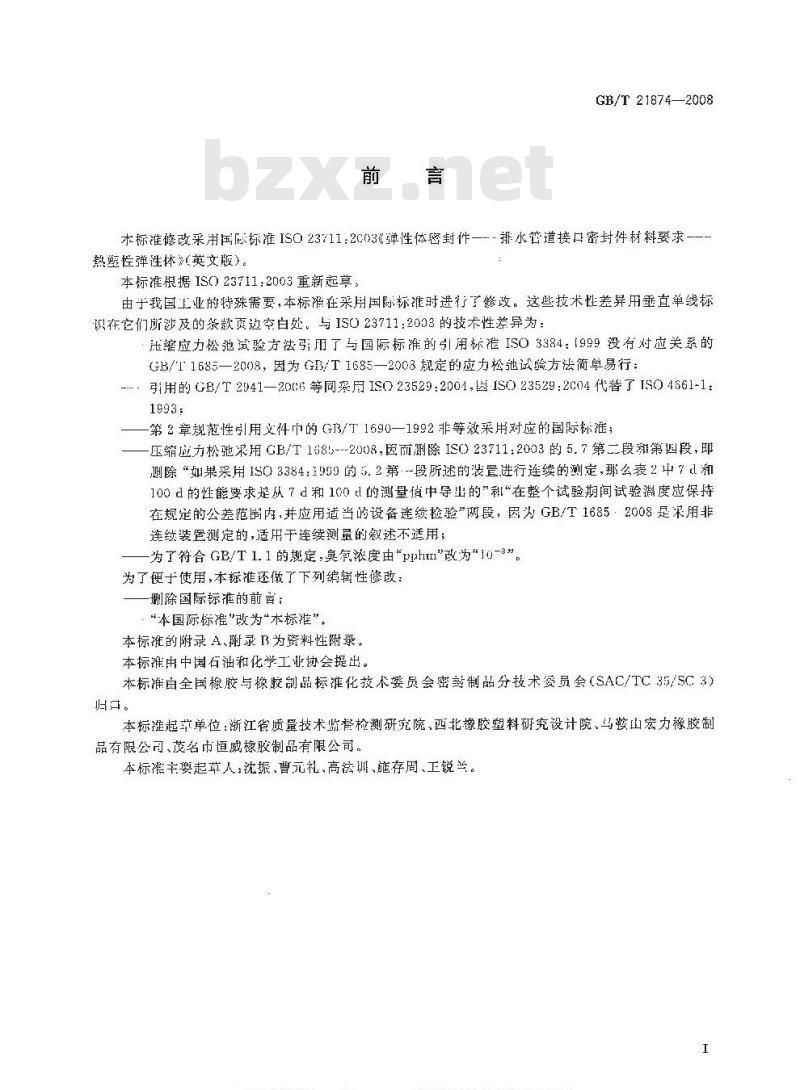

木标修改采用国际标准ISO23711：2C03《弹性体密封件—排水管道接口密封件材料要求-—热塑性弹性体》英文版)。
本标准根据ISO23711:2003重新起草，由于我国工业的特殊需要，本标滑在采用国际标谁时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款页边空白处。与ISO23711：2003的技术性差异为：压缩应力松池试验方法用了与国际标准的引用标准ISO3384：[999没有对应关系的GB/T1685—2008，因为G3/T1685—2008规定的应力松驰试验方法简单易行：--号用的GB/T2041—2006等同采用ISO235292004.因ISO23529:2C04代替了ISO4661-11993
第2章规范性引用文件中的G3/T1690—1992非等效采用对应的国际标准；压缩应力松驰采用GB/T1685-~2008因雨删除IS023711.2003的5.7第二段那第四段，即删除如果采用1SO3384：1999的52第·段所述的装置进行连续的测定，那么表2中7d和100d的性能要求是从7d和100的测量值中导出的”和在整个试验期间试验温度应保持在规定的公差范留内，并应用适当的设备连续检验”两段，为GB/T1685·2008是采用非连续装置测定的，适用于连续测量的叙述不适用；为了符合GB/T1.1的规定，臭氧浓度由“pph\改为\j0-3\为了便于使用,本标准还做了下列编辑性修改：珊除国际标淮的前言：
“本国际标准\改为“本标准”，本标准的附录 A、附录 阝为资料性附录:本标准由中国石油和化学工业协会提出。本标准自全国橡胶与橡胶制品标准化技术委员会密卖制品分技术资员会（SAC/TC35/SC3）。
本标准起单位：渐江省质量技术监督检測研究院，西北橡胶塑料研究设计院、马鞍山宏力橡胶制品有限公司、茂名市恒威橡胶制品有限公司。本标准主要起革人：沈振、曹元礼、高法训、施存周、工锐兰。I

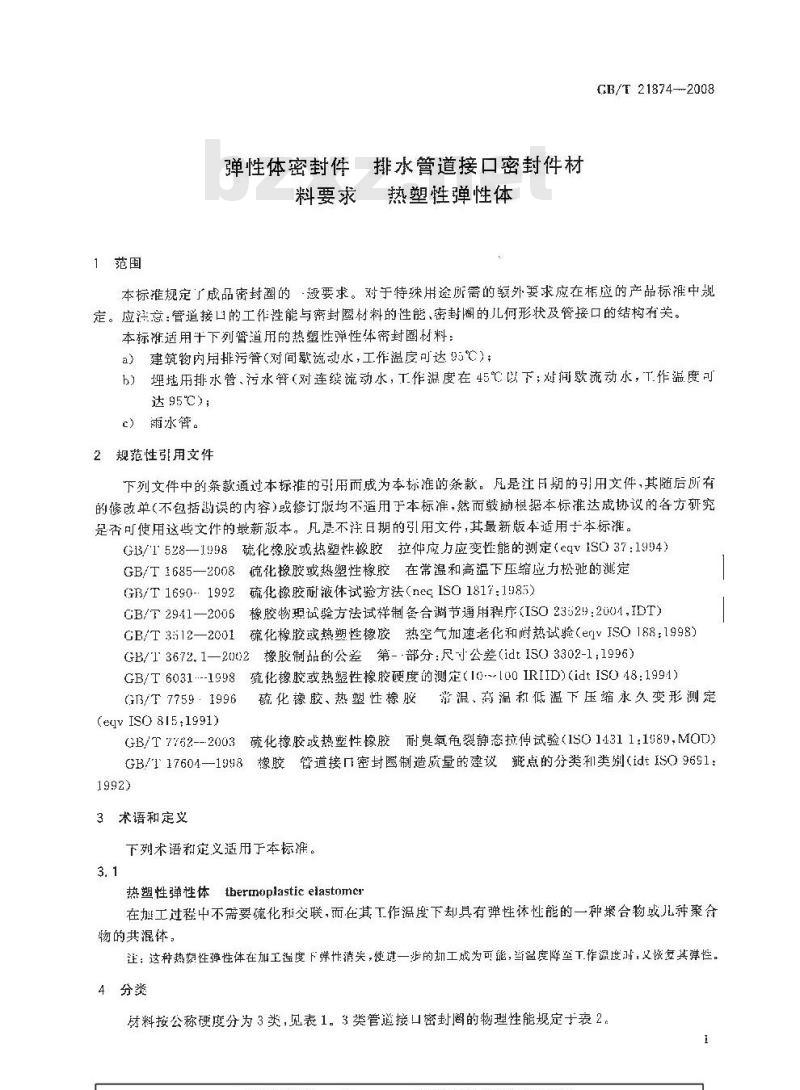

1范围
弹性体密封件排水管道接口密封件材热塑牲弹性体
料要求
GB/T 21874--2008
本标准规定了成品密封圈的趣要求。对于特殊用途所需的额外要求应在板应的产品标准中规定。应法意：管道接口的工作性能与密封圈材料的性能、密封圈的儿何形状及管接口的结构有关。本标准适用千下列管道用的热塑性弹性体密封圈材料：a）建筑物内用排污管(对间歇流动水，工作温度可达5℃)：h）埋用排水管、污水管（对连续流动水，工作温度在45℃以下；对间歇流动水，T.作温度可送95℃；
c）蒲水管。
2规范性引用文件
下列文件中的条款通过本标的引用而成为本标准的条款。凡是注且期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用寸本标准。G13/1528—1.998硫化橡胶或热塑性橡胶拉仲应方应变性能的测定（eqV1S037：1994）GB/T1685—2008梳化橡胶或热塑性橡胶在常温和高温下压缩应力松驰的测定(GB/T1690-1992硫化橡胶耐液休试验方法（necISO1817:1985）GB/T2941—2006橡胶物理试验方法试样制备合谢节通用程序（ISO23529:2001，IDT）GB/T3512—2001硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（ervISO188：1998）GB/13672.1—2002橡胶制品的公差第-部分：尺寸公差（idt1S03302-1：1996）GB/T6031-1998统化橡胶或热性橡胶硬度的测定（10~[00IRIID)(idtISO48:1994）GB/T7759·1996硫化蓄胶、热塑性橡胶常温、高温和低温下压缩永久变形测定eqyIso815:1991)
GB/T7762--2003硫化橡胶或热塑性橡胶耐良氧龟裂态拉伸试验（1SO14311：1089.MOD）GB/117604—1998橡胶管道接密封圈制造质量的建议疵点的分类和类别（id1SO9651：1992)
3术语和定义
下列术语和定义适用于本标摧。3. 1
热塑性弹性体thermoplasticelastomc在加工过程中不需要硫化和交联，而在其工作温度下却具有弹性体性能的一种聚合物或儿种聚合物的共混体
注；这种热塑性弹性体在加工温度下弹性消关，使过一步的如工成为可能，当温度降垒T.作温度对，义恢复其弹性。4分类
然料按公称硬度分为3类，见表1。3类管道接口密封圈的物理性能规定于衰2。i
GB/T 21874—2008
硬度等级
碘度范围/IRIIN
成品密封圈的要求
5.1尺寸公差
40~·55
表1硬度分类
公差应行合GB/T3672.1--2002中规定触适当的级刷5.2症点和缺陷
密均圈应没有可影响其功能的缺陷或不规整性子点应按GB/1*7604—1998进行妇下分类：在密封工作面上的表而遮点GB/T176041998辛41.1所速应认为是缺陷；在非密封工作面星的点，如GB/T17601-1998中4.2.7b新述，不认为是缺陷；在非密封工作面点产重的表面赋点如GB/T176%1998中21.2.1所述，可认为是缺陷。也宜出有关戏方协锁而定：惠
GB/T 17604---1898中4.2所送
（见参考文献）测定熙
爱剪的可接最
5.3硬度
按GB/T6031
#8规定的微
如果密封阖的尽适当，可采用
作参照。
对丁同一个潮最大硬度
的误差范围内。
5.4拉体强度和接断佩长率
拉伸强度和拉
率应按广菌
向，优先从密封图上裁成样，或从拉体强度利拉断橱
应符合
5.5在空气中的压缩永气变形
5.5.1总则
方法测定，硕
有式和结有关
玉结力罐参GB/T7757-1993
翘戏山有双方协商而定。
表2的规意。
验方法，但必须着微型试验方法a
IRHD，每硕值都应在规定
亚铃型试排垂模腔的流动方
戴样所得熟结暴电应于以承认。如果试样是从密封圈「制礼的则应尽可能在密封圈工作时的压确方向是压缩。5. 5. 2在23℃和 70℃下的压缩录或变形按GB/T7759-1996规定的方法，在23℃新70下菜用13型诚释进行测定时，压缩永久变形应符合表2的规定。
5.5.3在一10℃下的低温压缩永久变形按GB/T7759-1996规定的方法，在--10℃下，采用型试样进行试验，恢复（30士3）min后测定，低温缩水久变形应符合表2的规定。5.6热空气中的加速老化
测量硬度的试样（见5.3)以及测量拉伸强度和拉断停长率的试样（见5.1)应按照GB/T35122001规定在70℃空气中老化7d。硬度变化、拉伸强度变化率和拉伸长率变化率应符合表2的规定。5.7压缩应力松弛
沃缩应力松弛应按GB/T1685—2008规定的方法，采用IⅡ型试样进行测定。GB/T 21874—2008

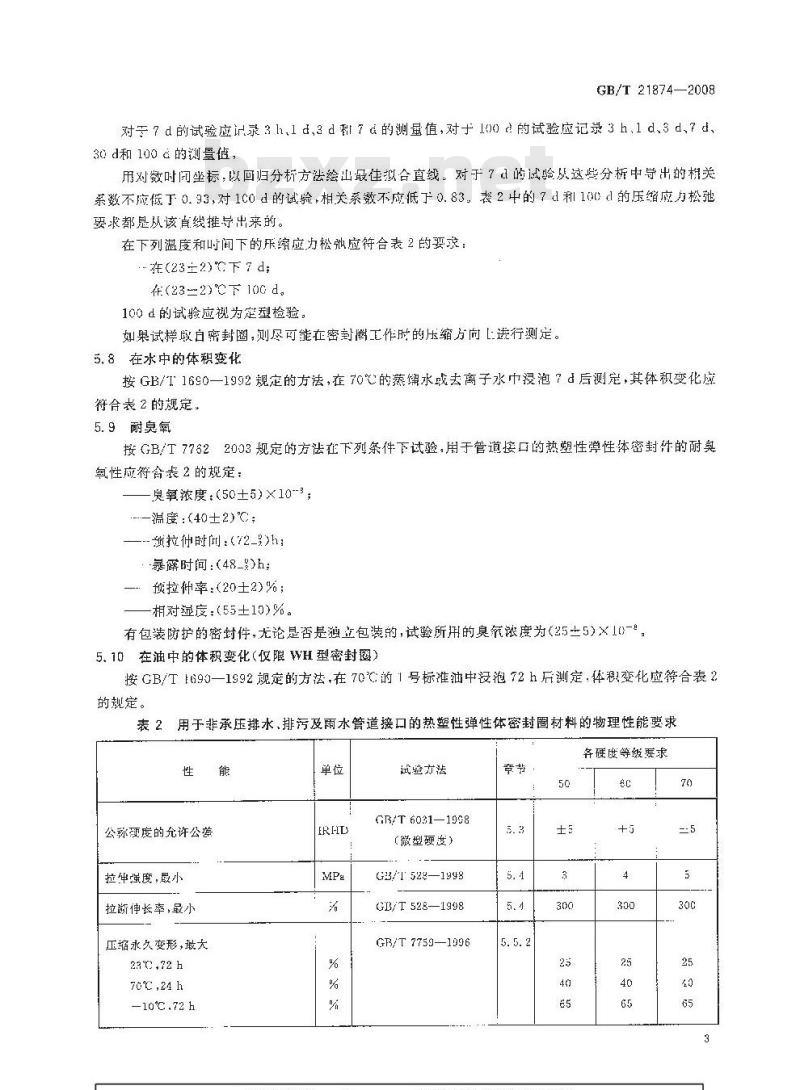

对于7d的试验应记录3h、1d,3d和7d的测量值，对于100的试验应记录3h,1 d、3d,7d、30 d和100 α的测量值
用对数时阅坐标，以回归分析方法绘出最住拟合直线。对于71的成验从这些分析中导出的相关系数不应低于0.93，对1C0d的试验，相关系数不应低于0.83。表2中的7d和100)的压缩应力松弛要求都是从该真线推导出来的。在下列温度和时闻下的乐缩应力松弛应符合表2的要求：-在(23±2)下 7 d;
在(23=2)℃下100d。
100d的试验应视为定型检验，
如果试样取自密封圈，则尽可能在密封工作肘的压缩方向［选行测定。5.8在水中的体积变化
按GB/1690—1992规定的方法，在70℃的蒸馏水或去离子水巾浸泡7d后测定，其体积变化应符合表2的规定。
5.9耐臭氧
按GB/T77622003规定的方法在下列条件下试验，用于管道接口的热塑性弹性体密封件的耐臭氢性应符含表2的规定：
臭氧浓度：（50±5）×10*\；—温度：(40±2)℃；
-预拉仲时例：（72-%）h：
：暴露时间：（48_)h：
预拉仲率：（20士2)%；
相对度：（55±10）%。
有包装防护的密封件，无论是否是独立包装的，试验所用的臭氛浓度为（25±5）×10-，5.10在油中的体积变化（仅限WH型密封题）按GB/T1690—1S92规定的方法，在70℃的1号标准油中没泡72h后测定，体积变化应符合表2的规定。免费标准bzxz.net
表2用于非承压排水、排污及雨水管道接口的热塑性弹性体密封圈材料的物理性能要求单位
公称硬度的允许公差
拉强度,崴小
拉断伸长率,最小
正缩永久变形，蔽大
23,72h
70℃,24 h
-10c.72 h
试验方法
GR/T 6031—1958
（微型砸度）
G3/T 528—1998
GB/T 528-—1998
GB/T 7759—1996
：com各硬度等级要求
GB/T 21874—-2008
热空气考化.70℃，？d
硬度变化，最大/坡小
拉伸强度变化率，最大/最小
拉断伸长率变化率，最大/最小
压缩应力松弛，最大
23c,7d
23c,J00d
在水中的体积变化
70℃.7 d
耐臭氧
WH型密封阁的附痴票
在油中的体积变化
1号标准油中，7℃℃
试样和试验温剧
6.1试样的制备
6.1.1总则
除非另有规定，试
表2（续）
试验方決
GB/T3512-2002
GR/T 6031—1598
C3/T.528--1998
GB/T 528- 199800
CB/T 1683—2003
GB/T 7762
GB/T 1600
各便度等级零求
在经巍大的馨件下观察，无裂纹10+
—10#+5010~1-50
切取，如果接有关试验方法所给定的说明不能够制备出适常的试样，则应从尺寸适当菊试片或试验胶板「前取试样，诚片或试验胶板应使用与制造密圈同一批疾的弹虚俊胶料，并在与制造密封圈相同的条件下復压。对于允许使用不同规格嵌序试验对每-一批产辞和任何对始截验应便用相同规格的试样。6.1.2硬度试样
试片或试验胶叛应在适当的模具中采用尽可能接近实际密封窗的校压条件进行注射模压。硬度测岸试样的厚度室少应为6mm，如必要，可自并诚样叠答需成。而在压继永久变形的试样上或在三个盏合的拉伸试样上进行测量。6.1.3拉伸性能试样
试片或试验胶板应在适当的模具巾，采用尽可能接近实际密封圈的模压条件逊行注射模压。图1和图2给出了用这种模具制务试样的示例。6.1.4压缩永久变形
试样应从胶片或胶板1制，试片或或验胶应在适当的模具巾，采用尽可能接近实际密封圈的模压条件进行汁射模压。
图1给出了这种模具的示例。
一制备拉种戴的胶板；
制备压缩
变形试样的胶
江：两种类型满棒的胶板可按谱时图1
注射的一侧；
放气的一侧。
咬板厚度（2.0±0.2)mm
提型模屏
注：崛铃形试称要标明与模压流动方向的关系猴毂瑞
GB/T 21874—2008
单位为※
标明与模压随动方前的关系。
翼示例
图2拉伸试验胶板的模压示例
单们为室米
GB/T 21874—2008
6.2 试验温度
除非另有规定，应在（23工2)℃下进行试验，7质量保证规定
质量保证视定不属于本标谁的要求,但可从附录A获得指导，附录A给出了相应的试验周期，产品控制试验及抽样技术的参考资料。质量保证规定应尽可能与GB/T190012000（见参考文献）一致。8贮存
参见附录 B。
9标识
应根据表3所列的定用途标识管道接口用热塑性弹性体密封圈。完整的标识代码应有下列内容：
产品拔述，如唇形密封圜；
本标准号，即CB/T218742008；
公称尺寸，如DN110；
应用类型,如WT(见表3)；
藓性体种类，如 TPE-V;
接口密封圈名称：如生产者的商品名秘。示例：唇形密封阁/GB/T21784—2008/DV110/WT/TPF-V/商品名称，表3按类型、用途和要求确定的热塑性弹性体密封圈的识别代码种类
10标志与标签
排水管、排污管
WT+耐注
见表2,不包括对WH的要求
见表 2,包括对 WH的要求
章、条
5. 3 ~ 5. 9
每一密封圈或每一不宜在密封圈上打标记的袋装密封圈的包装袋，均应以不损害密封能力的为式清楚且牢固地打上下列标志，当密封圈与管道连为一体时，标记也可以标在管道或接口：a）公称尺；
制造厂的识别标志；
本标准号以及应用类型和硬度级别，如GB/121871—2008/W1/50；生产日期：季、年（以后两位数表示），如4Q08；e)
耐油密封圈,应标上WH;
热塑性弹性体种类的缩写，如TPE-V。f
A.1型式检验
附录A
（资料性附录）
质最保证
GB/T 21874—2008
除了试验周期超过28l的试验以然亲读验宜空每年或在制造工艺改变时进行一次。刘于试验周期超过 28 d的试验，宜每隔辉测试-次。所有试验(没肴何例外),还宜在生产初期和配方发尘重大变化时进行，
A.2控制试验
要求规定于 5. 1,新
规定。
硬度；
拉伸强度
拉断仲率，
70℃,
窄使用接
缩永久变
位：如果原媽料剪
能应者有文件
应着来假
A.3产品控制验的抽样
产品的控制式验腹在各批密
a）对于计数擦.按 GB/
b）对于计事隐线,按 GB/T
上述例了并不操餐坐产者使
AQL值的组合。
规定制备
2003见参考
进行下诚验，验结果应符合表2的行了试验：则基些试验也可由原材料供53
离检验水平为S2AQL为2.5%。
金验水平为S-3,QI.为2.5%，
378—2减2中囊严格的检验水乎和7
GB/T 21874-2008
附录B
（瓷料性附录）
密封园的贮存指南
从生产到使用之间的任何阶段，密封宜按照GI3/T20739--2C06（见参考文献）4：的建议进行则存，宜注意以下儿点
贮存温度不宜高于25℃，最好15℃以下，a）
密封腾宜避光些存，北其要避免強阳光和高紫外线合量的人造光的照射；6)
在存放密封阅的房间内，不宜有可产上臭氧的设条，如汞蒸气灯或可产生电火花或静电的高压电器，
密封阁宜以无拉伸，无压缩，无其他形变的松弛方式存放·如不宜将密封奥悬挂放置；贮存密封圈的环境宜保持潜洁。F2
批样计划
GB/T 20739—2006
GB/T2828.1.-2003
GB/T 6378
GB/T 7757—1993
GB/T 190C1—2000
橡胶制品
赠存指菌
GB/T 21874—2008
计数抽祥检验程序第1部分：按接收质望限(AQL)检索的逐批检验不合格率的计量抽样检验程序及图衰（造月于连续批的检验）硫化橡胶或热塑性橡胶压缩应力应变性能的测定质量管理休系要求
GB/T21874-2000
中毕人民共和局
國家标准
弹性体密封件排水管道接口密封件材料要求热塑性弹性体
GB/T 218742(08
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮攻编码：100045
网址 spc.net. cn
电话：6552394668517548
中国标准出版社素皇岛印制厂印刷名地新华书店经销
开本880×12351/16印张1字数18于字2008午8月第一版2008年8月第一次印别+
书号：155066·1-32459宗价16.00元如有印装差错
告由本社发行中心调换
版权专有慢权必究
举报电话：(010)68533533
:com80022812
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
