【国家标准(GB)】 纺织品 织物起毛起球性能的测定 第2部分：改型马丁代尔法

ICS 59.080. 30
中华人民共和国国家标准
GB/T 4802.2—2008
代替 GB/T 1802. 2—1997
纺织品
织物起毛起球性能的测定
第2部分：改型马丁代尔法
Textiles-Determination of fabric propensity to surface fuzzing and to pillingPart2,Modified Martindale method(ISO 12945-2:2000,MOD)
2008-06-18发布
数码转
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

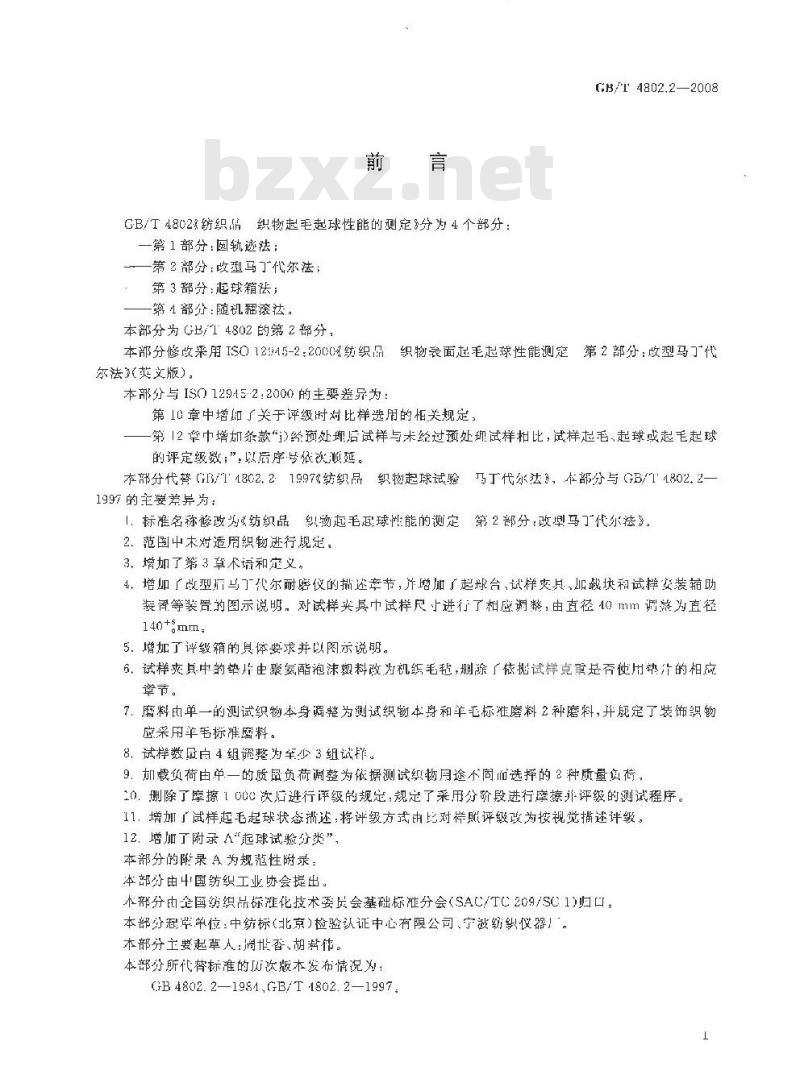

GB/T4802纺织品织物起毛起球性能的测定分为4个部分：一篇1部分：圆轨迹法；
一第2部分;改型马丁代尔法：
第3部分：起球箱法；
第4部分：随机翻漆法。
本部分为GB/T4802的第2部分，
GB/T 4802.2—2008
本部分修改采用IS012915-2：2000纺织品织物衰面起毛起球性能测定第2部分：改型马了代尔法英文版），
本部分与IS012945·2:2000的主要差异为：第10章中增加了关于评级时对比样选用的柜关规定，一第12章增如条款“?给预处后试样与未经过预处现试样相比，试样起毛，起球惑起毛起球的评定级数；”，以后序号依欲顺延。本部分代警GB/T4802.21997纺织品织物起球试验马丁代尔法，准部分与GB/T4802.2-—1997的主要差异为：
1：标催名称修改为纺织品织物起毛起球性能的测定，第2部分：改埋马丁代尔法》2．范图中末对造用织物进行规定，3，增加了等3章不语和定义，
4，增加了改型后马丁代尔耐磨仪的插述幸节，并增加了起球台,试样夹其，加载块和试样安装辅助装暑等装景的图示说明，对试样奕真中试择尺上进行了相应调整，由直径0mm调整为直径140+smm
5.增加了评线箱的具体要求并以图示说明。6、试样爽具中的垫片史聚氢酯泡沫翅料改为机织毛毡，删除了依挑试样克重是否使用垫升的相应章节。
7．磨料由单一的测试织物本身调整为测试织物本身和羊毛标准磨料2种磨料，并疑定了装饰织物应采用羊毛标准磨料。
8.试样数压自4组调整为车少3组试样。9．加载负荷由单一的质负荷调整为依据测试织物月途不同而选择的2种质量负荷，二0.删除了摩擦【000次后进行评级的规定：规定了采用分阶段进行擦并评级的测试程序。11.增加了试样起毛起球状态捕述，将评级方式由比对样照评级改为按视觉描述评级。12.增加了附录A“起球试验分类”，本部分的附录A为规范性附录：
本部分由中国纺织工业协会提出本部分由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口：本部分起革单位：中纺标(北京)检验认证中心有限公司、宁被纺织仪器！。本部分主要起草人：周世否，胡帮伟。本部分所代替标准的历次版本发布情况为，GB 4802.2—1984,GB/T 1802.2—1997.1范园

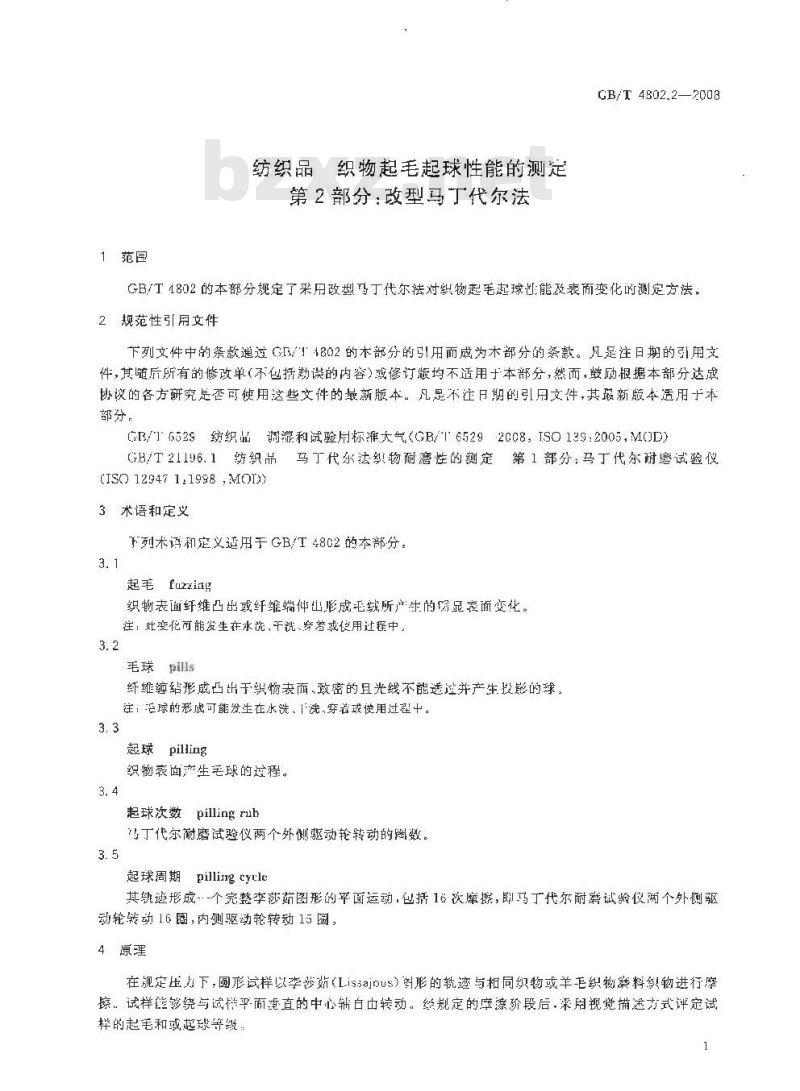

纺织品织物起毛起球性能的测定第2部分：改型马丁代尔法
CB/T4802.2—2008
GB/T1802的本部分规定了采用改型马丁代尔祛对织物起毛起球也能及表而变化的测定方法。2规范性引用文件
下列文件中的条款通过G/T4802的本部分的引用而成为木部分的条款。凡是注日期的引用文件，其随后所有的修改单（不色括熟误的内容）惑修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，
G/T6529纺织品调湿和试验用标准大气(GB/T65292C08，ISO139:2005,M0D)(GB/T21196.1纺织品马丁代尔法物耐磨性的测定第1部分：马丁代尔耐磨试验仪(ISO 12947 1:1998,MO1)
3术语和定义
下列术语和定义适用于GB/T4802的本部分：3.1
起毛fuzzing
织物表面纤维凸出或纤维端仲出彤成毛绒所产生的明显衰面变化。注：此变化可能发生在水洗，干洗、穿考或使用过程中，3.2
毛球pills
纤维缠结形成凸出于织物表而、致密的且光线不能透过并产生投影的球。注：老球的形成可能发生在水洗、1洗,穿着或使用过强中。3.3
起球piling
织物表面产生毛球的过程。
起球次数pillingruh
马丁代尔耐磨试验仪两个外侧驱动轮转动的图数。3.5
起球周期pillingcyrle
其轨遗形成个完整李莎茹图形的平面运动，包括16次摩擦，即马丁代尔耐窘试验仪两个外侧驱动轮转动16图，内侧驱动轮转动15图，4原理
在规定压力下，圆形试样以季涉茹(Lissajous)图形的轨迹与相同织物或羊毛织物料裂物进行摩擦。试样能够绕与试栏平而重直的中心辅白由转动。经规定的库察价段后，采用视觉描送方式评定试样的起毛和或起球等级
G.3/: 4802.2-2008
5仪器
5.1马丁代尔丽磨试验仪
见 GB/T 21196.1,按5.2行政进。试验仪由承载起球台的基盐和传动装罩垒成。传动装置出两个外轮和一个内轮组成，可使试样卖具导板按李莎茹图形逝行运动。试样夹具导板在传动装置的驱动下做平面运动：导板的每一点描绘相问的李莎茹图形。车莎姑运动是由变化运动形成的图形。从一个圆副逐渐窄化的椭圆，直到成为一条直线，再由此直线反向渐进为加冤的椭圆直到圆，以对角线重复该运动。试样夹具导板装配有轨承座渐低摩擦轴承，带动试样来具销轴运动。疑个试样失具销轴的最下端
插人其对应的试样夹具接套，试样夹具由生体，试样夹具环和可选择的加载块望成。仪器配有列预置的计数装
完整的李莎茹图形。
5.2驱动和基台配置
5.2.1驱动
以记录每个外轮的转数。-个巅转为一认摩擦，16次摩擦形成一个试样来具导板带动式样夹具销轴运动，试样夹具的运动由下列装置心生：两个外侧同步传动装置的传动轴，更其中心轴的距离为（12大0.25)mm：a
b）中心传动装置的传动轴，距其中心熟的距离为（12专0.25）mm。诚样夹具导模籍向和横向的最大动程均为(24士0.5)mm。5.2.2计数器，请
5.2.3起球台，
超球次数，精确至1次
包括以下组件：
a）起球台(
夹持环（见图2）
固定夹持环的持装置。
单位为毫米
@133±0.5
图 1 起球台
草位为意来
136 ±1 5
图2来持环

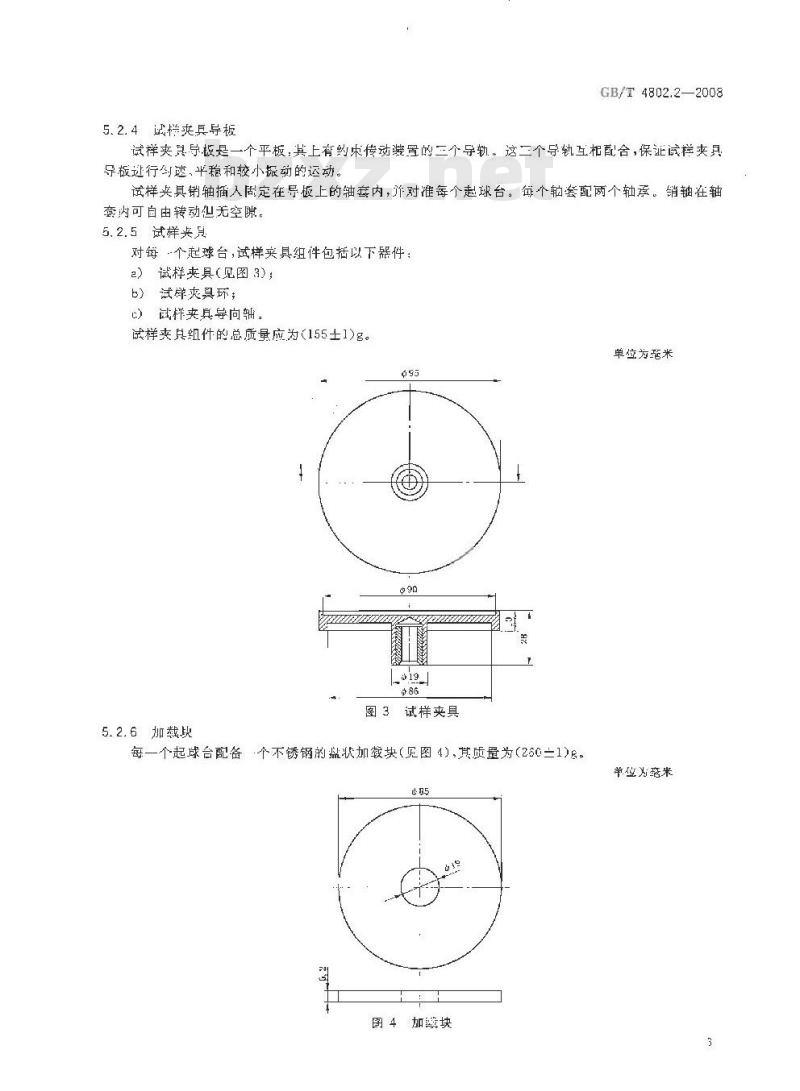

5.2.4战栏夹具导板
GB/T 4802.2—2008
试样夹只导板是一个平板：其上有约宋传动溅置的三个导轨，这三个导轨互相配合，保证试栏夹具导板逊行到遂，平稳和较小振动的运动。试样夹具销轴插人固定在导板上的轴套内，并对准每个起球台，每个轭套配两个轴系。销轴在轴套内可自由转动也无空隙。
5.2.5试样夹具
对每个起球台，试样夹具组件包括以下器件；2）试样夹具（见图3)；
b）试辟爽具环；
）试样夹具导向轴,
试样来其组件的总质量应为（155士1)g。单位为距米
图3试样夹具
5.2.6加载块
每一个起球台配备·个不锈钢的盐状加载块（图4)，其质量为（260二1)g。单位为亲米
图4加蒙块
GB/T4802.2—2008
试件光具与加教块的总质量为（415工2)g5.2.7试样安装鞘勘装置
保证安装在试样类兵内的试样无褶皱所需要的设各（见图5)。100
5.2.8加压重
质量为（2.5±
或磨料没有折叠或木
5.3评级箱
试栏安装辅助装
单位为差米
官，直径经为（120士10）mm的带手柄的加压量管，以确保安装在起球价上的试样般折。
月白烘荧光灯管或最明，保证在试样的整个贷魔度上均勾照明，并且应满足观察者不真视光线照明装置与试样板应保等角为5和15°之间（见图6）。正常校正视力的暖晴与试样的距离应在30cm~50cm.
-光源：
一观察希！
一试样。
图6试样的评级
6试验辅助材料
6.1毛毡
接GB/T21196.1要求，作为一试带的支撑材,有两种尺寸：a）顶部（试栏夹月）：直径为（90士1)mm。b）底部（起球台）：直径为140mm，6.2磨料
GB/T 4802.2—2008
用于摩擦试样，一般与试样织物相同。在集些情配下，如装饰织物，采用GB/T21196.1规定的羊毛织物磨料，每次试验需史换新磨料。在试验报告中应说明所选的磨料：将直径为140t:imm的圆形磨料或边长为(10士的）mm的方形磨料安装在每个磨台上：7调湿和试验用大气
调湿和试验用大气彩厨GB/T6529规定的标火气8试样准备
预处理
如需预处理,可采来用双方协议的方法水洗或干洗样品。注：GB/T86
8.2取样
注：取祥吋
试样夹具
的厕形或边长，
SB/T19081.1和GB/T19981.2中的程序可能是适合的。间不应包括相同的纱和绝纱
样为直径14mm的圆形试样，起球土的试样可以载剪虚直径为140，mm让2）mm的方形實荐
在取样和让样准备的整个过程中的拉伸应力可能小，以防止织物被不适当地粒伸，8.3试样的数量
至少取3组
样，每组含？快试样，！块安装在试用夹具中，另1块作为磨料安装在起球台上：如果起球台1选用率
试伴。另多取1续
8.4试样的标记
物磨料，则至少需要3块故样进行测试，如果试验3快以上的试样，应收奇数块样鼠于评级时的比对样，
取样前在需评级留每境试样背面的同一点作标记，确保评级时没同一个纱线方向评定试样。标记成不影响试验的进行。
9步骤
9.1总则
依据CB/T 21196.1的规定检查马了代尔耐磨试验仪。在每次试验后检查试验所用辅助材料,并替换沾污或磨额的材料。
9.2试样的安装
对于轻薄的织织物，应特别小心，以保证试栏样没有明显的伸长，9.2.1试样夹具中试样的安装
从试样夹具上移并试样炎具环和导向轴。将试样安装辅助装置（5.2.7)小头朝下放置在平台上。将试样夹其环套在辅助装置上。翻转试样夹具：在试样夹具内部中央政人直径为(90士1)mm的毡挚。将直径为140+u的成样：正两朝上敢在毡垫上，允许多余的试样从试样夹只边上延押出求，以保证试样完全袭美往试样共具的凹栖部分。
GB/T 4802.2--2008
小心地将带有越垫和试样的试样来具放登在辅助装置的大头端的回粘处，保证试样变具与辅励装置紧密密合在一起，拧紧试样夹具环到试样克具上·保证试栏和毡垫不移动，不变形。重复上述步骤安装其地的试样：如果需要，在导板上：试样夹县的凹槽上放置加戴块。9.2.2起球台上试样的安装
在起球台放置直径为140-mm的一块毛毯，其上放置试样或羊毛剑磨料，试样戒羊毛织物磨料的障擦面向上。放上加压重，并用固定环固定，9.3起球测试
测试直到篇一个率擦阶段（见附录A）。根据第10章中的要求进行第一次评定。评定时，不取出试样，不清除试样表面。
评定完成后，将试样变具按取下的位置重新放置在起球台上，继续进行测试，在每一个摩擦阶段都要进行评估,直到达到附录A规定的试验终点。10起毛起球的评定
评级箱应放置在暗室中。
沿织物织向将已测试样和一块末测试详（经或不经过前处理)并排放置在评级箱(见图6)的减样板的中间，如果需要，采用胶带同定在正确的位置，已测试样放置在在边，末测试样放置在右边，如果测试样在起球测试前经过预处现，则对比样也应为经逆预处理的试样。如果测试样在测试前米经过预处现，则对比样应为未经过预处理的试样，为防止直视灯光：在评级箱的边缘，从试样的前方直接观察每一块试样进行评级。依据衰1中列出的级数对每~-块试样进行评级，如果介于两级之间，记录半级，如，3.5。注1：出于评楚的主观性，建议垒少2人对试耀就行评定。注2：在有关方的同意下可采用详照，以证明最初指述的评定方法。注3：可采用-种评级方式，转动试样至一个合适的量置，使观察到的起学较为严罩。这种评定可提供极端情况下的效，如，将试伴表面转到水平方向沿平面进行观察。注4：记录表外观变化的任何其也状况。表1视觉描述评级
11结果
无变化。
表面轻微起毛和(或)轻微起球。状态描述
表面中度起毛和（或)巾度起球。不同大小和密度的球覆益式样的部分我面表面明显起毛和（或)起球。不同大小和密度的球裁益试样的大部分面。表面严单起毛和（或）起球。不同大小和案度的球覆盖试样的聚个表面。记录每块试样的级数，单个人员的评级结果为其对所有试样评定等级的平均值。样品的试验结果为全部人员评级的平均值,如果乎均不是整数:修约全最近的0.5级,并用\一表示，如3一4。如单个测试结果与平均值之差超适半级，则应同时报告每--块试样的级数12试验报告
试验报告应包含以下信息：
a）本部分标摊号；
b）样品的挡述：
采币的样品预处理：
测试栏品数量和评级人数：
所用瀚料；
加载负荷：
g）每一阶段的擦次数和起球等级：h）试验日期；
起毛、起球或起毛起球的最终评定级数；12
GB/T 4802.2—2008
经预处理后试样与未经过预处理试样相比减样起毛、起球或起毛起球的评定级数；偏离本程序的细节，
GB/T 4802.2—2008
(规范性附录）
起球试验分类
除有特别规定外，不同种类的纺织品应按表A.1进行起球试验，表A.1起球试验分类
钻织品种类
筛织物
机织物（除装饰
织物以外）
计织物（除装饰
织物以外)
羊毛物磨料
机织物本身（面/商）
或兰毛织物磨料
针氧物本身(面/面）免费标准下载网bzxz
或羊三物磨料
负荷质量/
415±2
415上2
155上1
评定阶段
注：试验表明，酒过了000次的连续擦后，试验和穿者之问有较好的相关性。因为，公0C0次摩擦后还存在的三球，经适7000次摩擦后毛球可能经被磨掉了，对于2、3类中的织物,起球登改数不低于2000次。在协议的评定阶段观察到的起球级数即使为15级最以上，也可在7900次之前终止试验（达刻规定库擦次数后，无论起球好坏均可终止试验）1.11
CB/T8629
参考文家
试验用家庭洗涤及干煤程序
纺红晶
[2]GB/T19981.1纺织品织物和服装的专业维护，十洗和湿洗能的评价
[3]GB/T19981.2纺织晶
织物和服装的专业维护，洗和湿洗洗利整烫时性能试验的程序
GR/T $802.2—2008
第1部分：干洗和整烫后性
冕2部分：使用四氣乙烯干
GB/T 4802.2-2008
华人氏共和国
国家标准
纺织品织物起毛起球性能的测定第2部分：改型马丁代尔法
GB/T 4802. 2—2008
宁国标准出版社出版发行
北京复兴门外兰里河北街16号
席政练：120015
网址spc.net.cn
电话：6872394568517518
中国标港出版社案皇岛印刷厂仰别各地新华书店经销
×12301/16
字数 18 千字
印张1
2008年9月第－版2C08年9月第一次印别书号：155066+1-33052定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
